Laptop LD • Main Lenovo ThinkPad P16 Gen 2
Thay main Lenovo ThinkPad P16 Gen 2 i7-13700HX đúng mã, test kỹ trước khi giao
Nếu Lenovo ThinkPad P16 Gen 2 của anh/chị bị không lên nguồn, không nhận sạc Slim Tip 170W/230W, treo logo Lenovo, không nhận SSD M.2 2280, lỗi RAM DDR5 SODIMM, mất hình màn 16 inch, không xuất HDMI/Thunderbolt 4, lỗi VGA workstation, lỗi Wi-Fi 6E hoặc chập nguồn sau khi vào nước, Laptop LD sẽ kiểm tra trước để xác định nên sửa main hay thay main Lenovo ThinkPad P16 Gen 2 CPU Intel Core i7-13700HX.
Bo mạch ThinkPad P16 Gen 2 dùng nền Intel WM790, CPU Intel Core i7-13700HX 16 nhân 24 luồng, RAM DDR5-5600 SODIMM 4 khe, hỗ trợ tối đa 192GB non-ECC theo nền máy, 2 khe M.2 2280 PCIe 4.0 x4, pin 94Wh, sạc Slim Tip 170W hoặc 230W, Wi-Fi 6E AX211, 2 Thunderbolt 4, USB-C 10Gbps, HDMI 2.1, SD Express 7.0. Riêng VGA cần đối chiếu tem main/FRU vì P16 Gen 2 có nhiều bản GPU workstation khác nhau.
Xác thực kỹ thuật
Thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã linh kiện, mã PCB, FRU/PN Lenovo, thông số Lenovo PSREF/Intel và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng main, đúng CPU, đúng VGA, đúng RAM và hạn chế mua nhầm mã.
- ThinkPad P16 Gen 2
- Mobile Workstation
- i7-13700HX
- 16 nhân 24 luồng
- 8P + 8E
- Turbo 5.0GHz
- 30MB cache
- Intel WM790
- Intel UHD Graphics
- VGA cần đối chiếu
- DDR5-5600 SODIMM
- 4 khe RAM
- Max 192GB non-ECC
- 2 khe M.2 2280
- PCIe 4.0 x4
- RAID 0/1
- 16 inch 16:10
- Wi-Fi 6E
- 2 Thunderbolt 4
- HDMI 2.1
- SD Express 7.0
- Pin 94Wh
- Sạc 170W/230W
- BH 1 đổi 1
Cần gửi gì để Laptop LD báo đúng main?
ThinkPad P16 Gen 2 là dòng workstation có rất nhiều cấu hình VGA. Nếu chỉ ghi i7-13700HX thì chưa đủ để chốt main, vì main có thể là bản chỉ Intel UHD/Arc Pro hoặc bản có NVIDIA RTX A1000, RTX 1000 Ada, RTX 2000 Ada, RTX 3500 Ada, RTX 4000 Ada, RTX 5000 Ada. Khi báo main cần kiểm đúng FRU/PN, GPU, VRAM, RAM ECC/non-ECC và layout bo thực tế.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi rõ Lenovo ThinkPad P16 Gen 2, Type/Model như 21FA, 21FB hoặc mã tương đương.
- Ảnh Serial Number, Machine Type Model, Product Number nếu còn tem.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh FRU/PN Lenovo, mã main, mã PCB hoặc tem trắng trên bo.
- Ảnh khu vực CPU i7-13700HX, GPU/VGA, VRAM, 4 khe RAM DDR5, 2 khe SSD M.2 2280, BIOS và chipset.
- Ảnh cụm cổng Thunderbolt 4, USB-C, HDMI, SD Express, Slim Tip power, USB-A, khe SIM/Smart Card nếu có.
- Mô tả lỗi thực tế: không nguồn, không nhận sạc, treo logo, lỗi VGA, lỗi RAM, không nhận SSD, mất hình, vào nước hoặc sập tải.
Lợi ích khi gửi đủ ảnh
- Báo đúng main Lenovo ThinkPad P16 Gen 2 i7-13700HX.
- Không nhầm bản RTX A1000/RTX 1000 Ada/RTX 2000 Ada/RTX 4000 Ada.
- Không ghi sai ECC vì i7-13700HX không nằm trong nhóm CPU ECC-capable mà Lenovo liệt kê cho P16 Gen 2.
- Biết đúng loại RAM, SSD, màn hình, adapter 170W/230W và layout cổng.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Vị trí linh kiện và ảnh tổng thể main Lenovo ThinkPad P16 Gen 2
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU i7-13700HX, GPU workstation, VRAM, 4 khe RAM DDR5 SODIMM, 2 khe SSD M.2 2280, Thunderbolt 4, HDMI 2.1, SD Express 7.0 và vùng nguồn trên bo mạch.

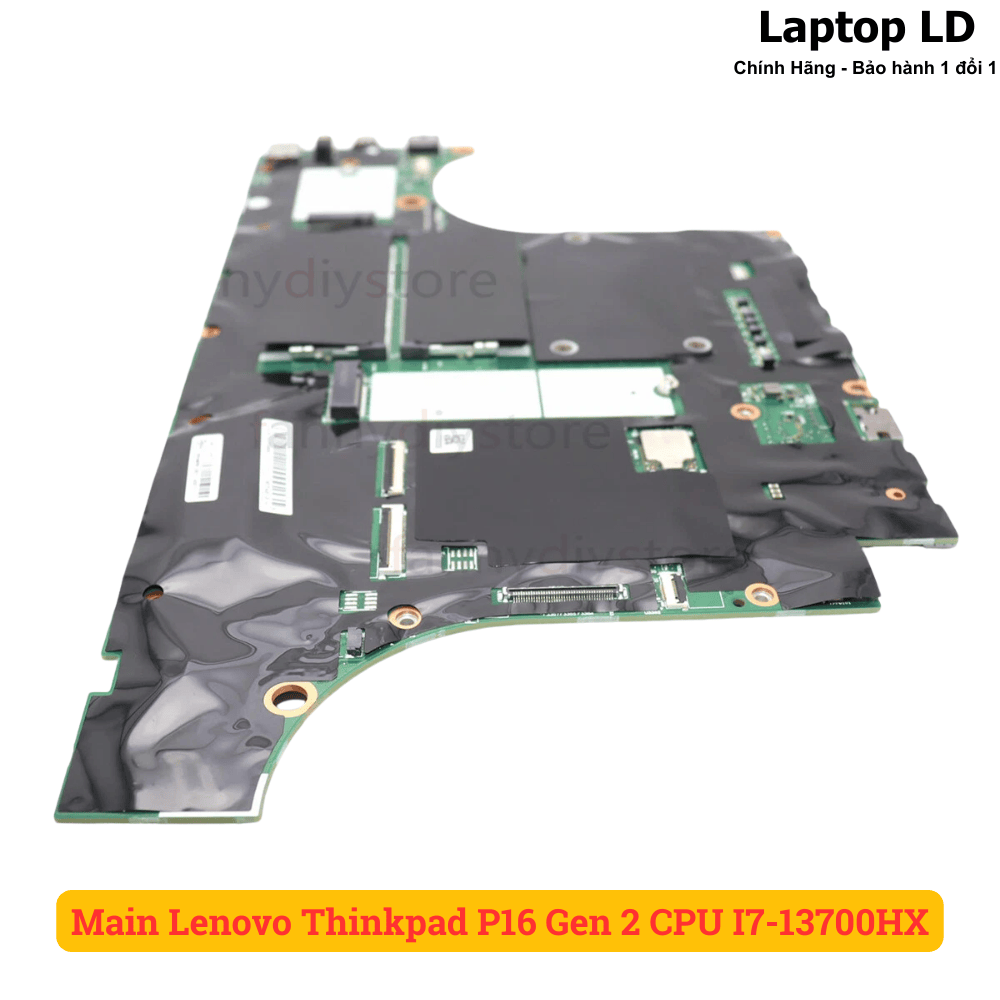

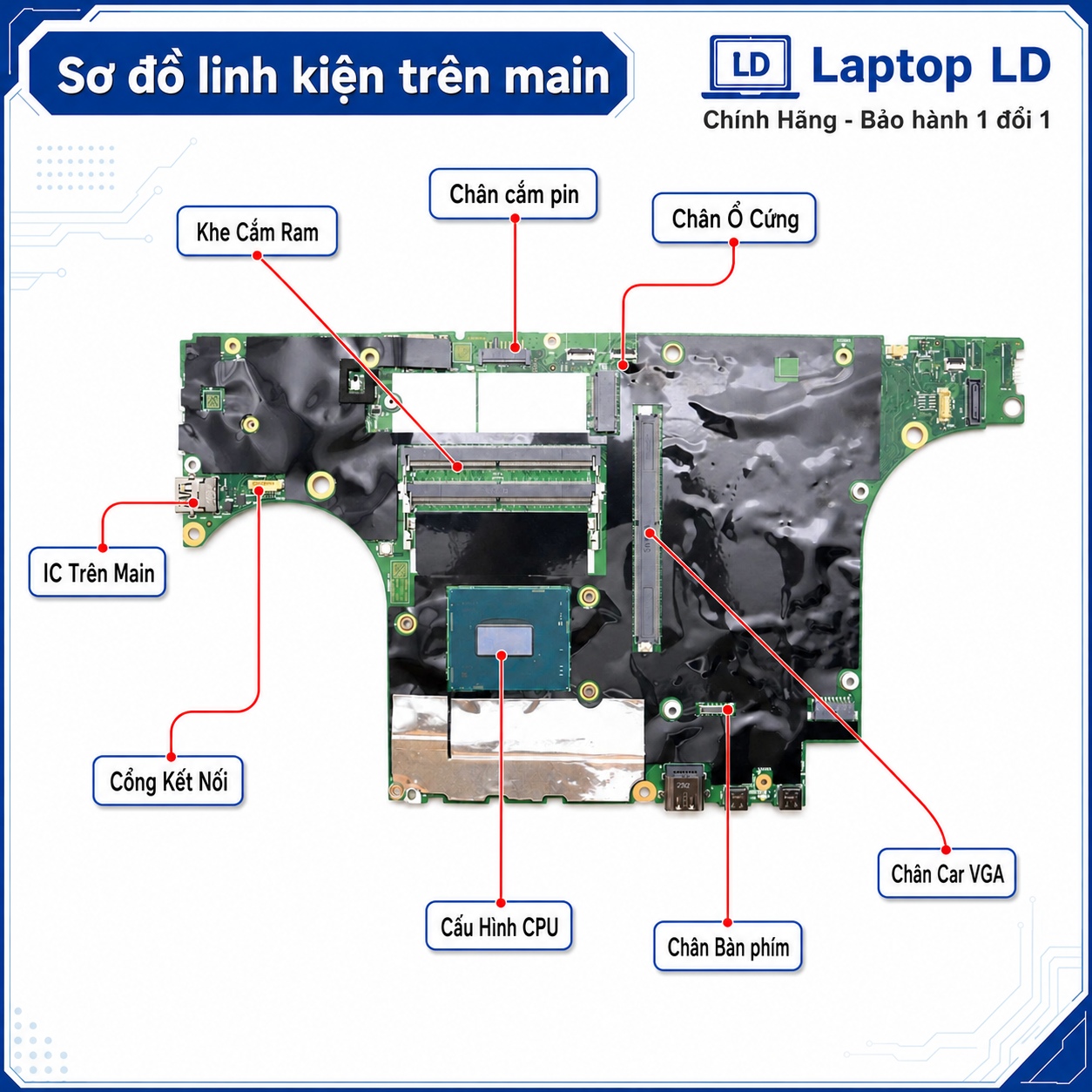

Vị trí CPU i7-13700HX, GPU, RAM DDR5, SSD M.2 và cụm cổng trên main Lenovo ThinkPad P16 Gen 2

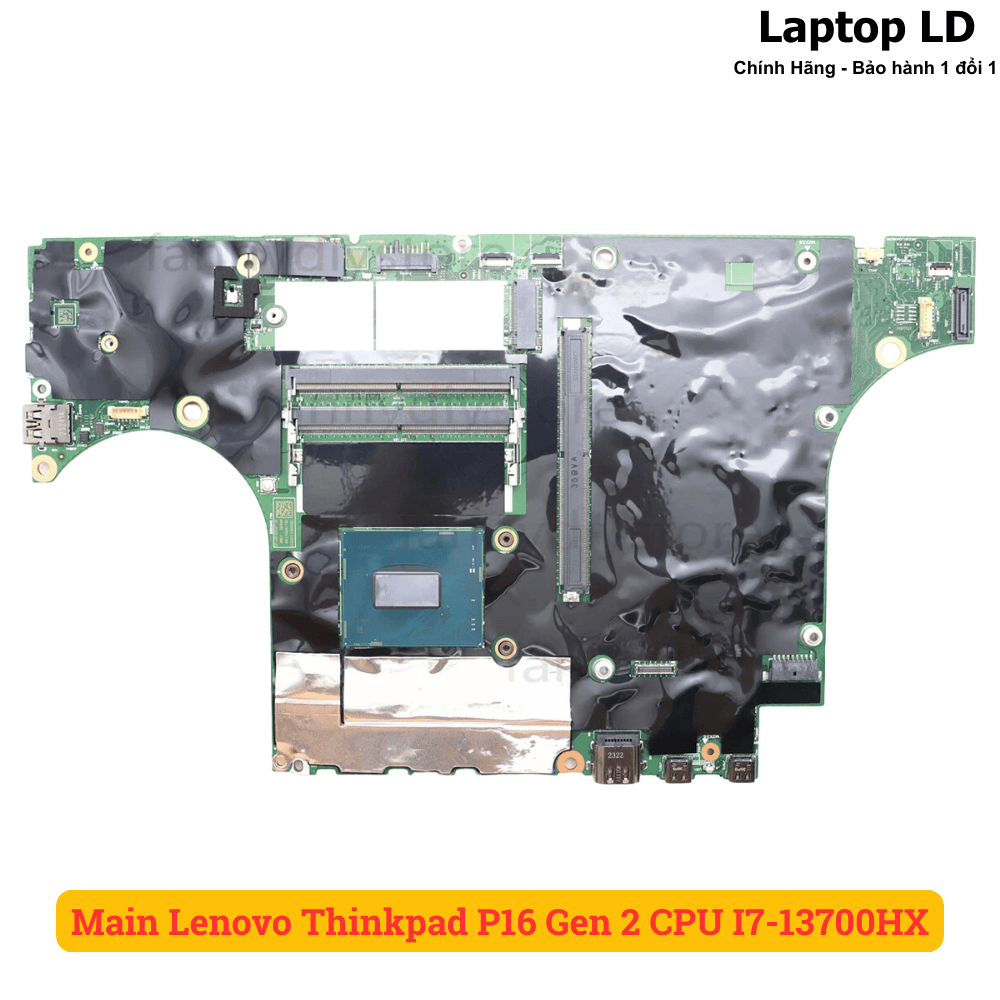

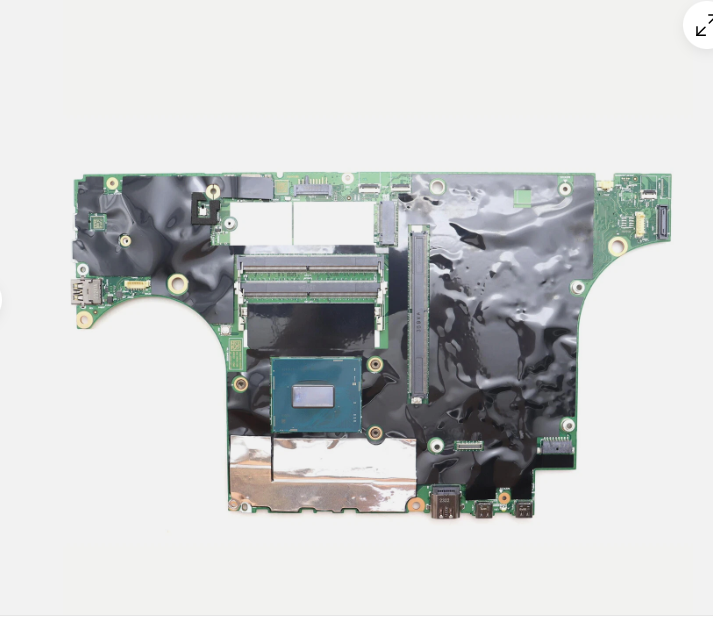

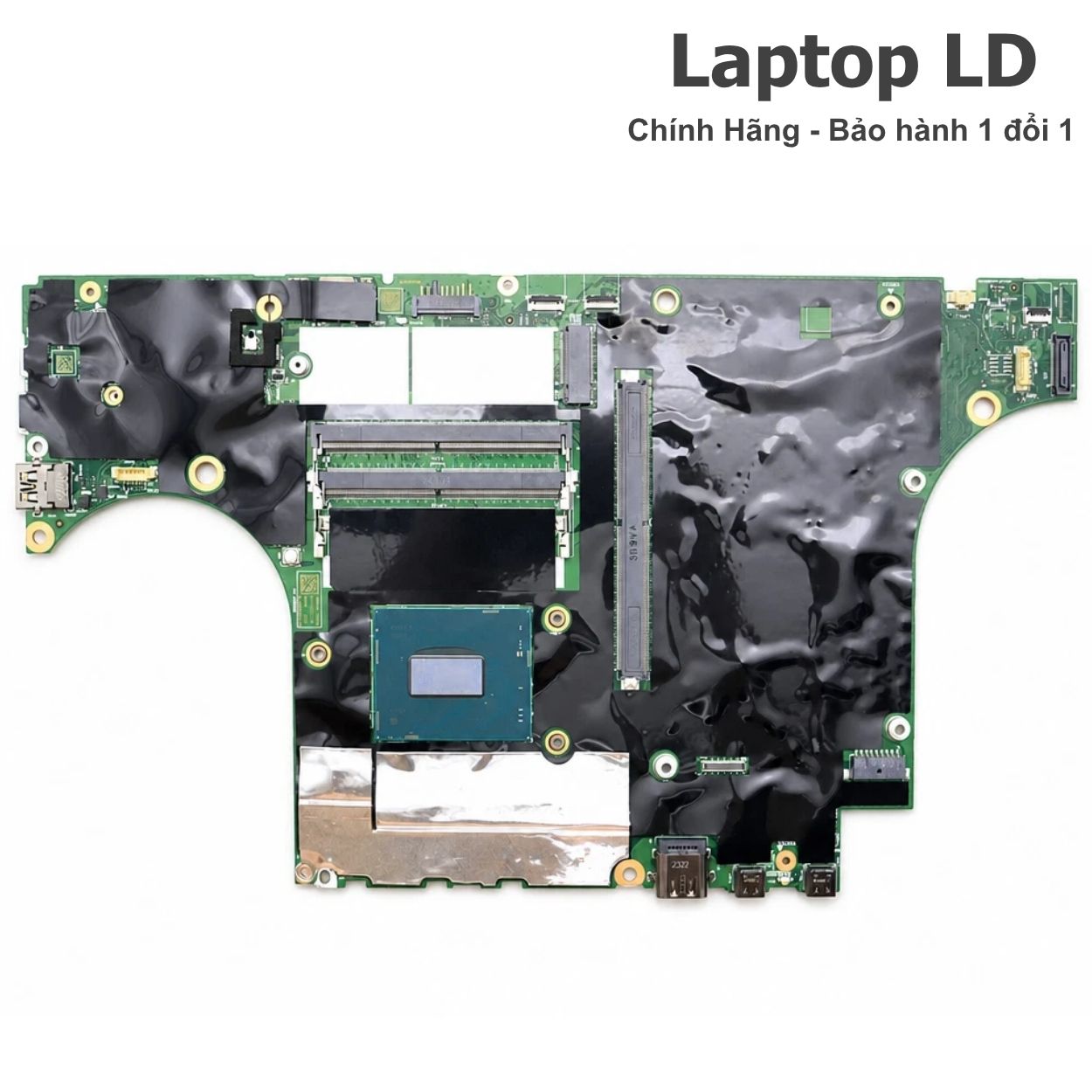

Mặt trước main Lenovo ThinkPad P16 Gen 2 – đối chiếu CPU, GPU, VRAM, RAM DDR5 và khe SSD

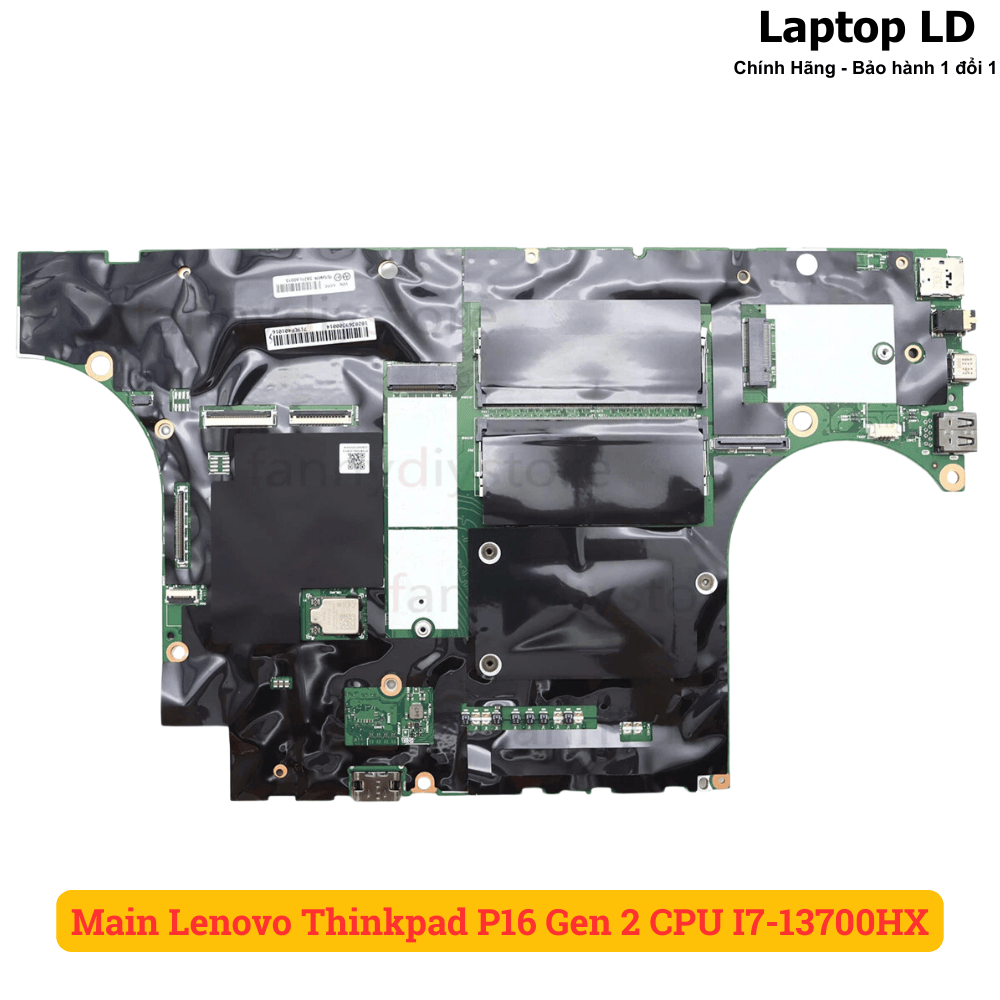

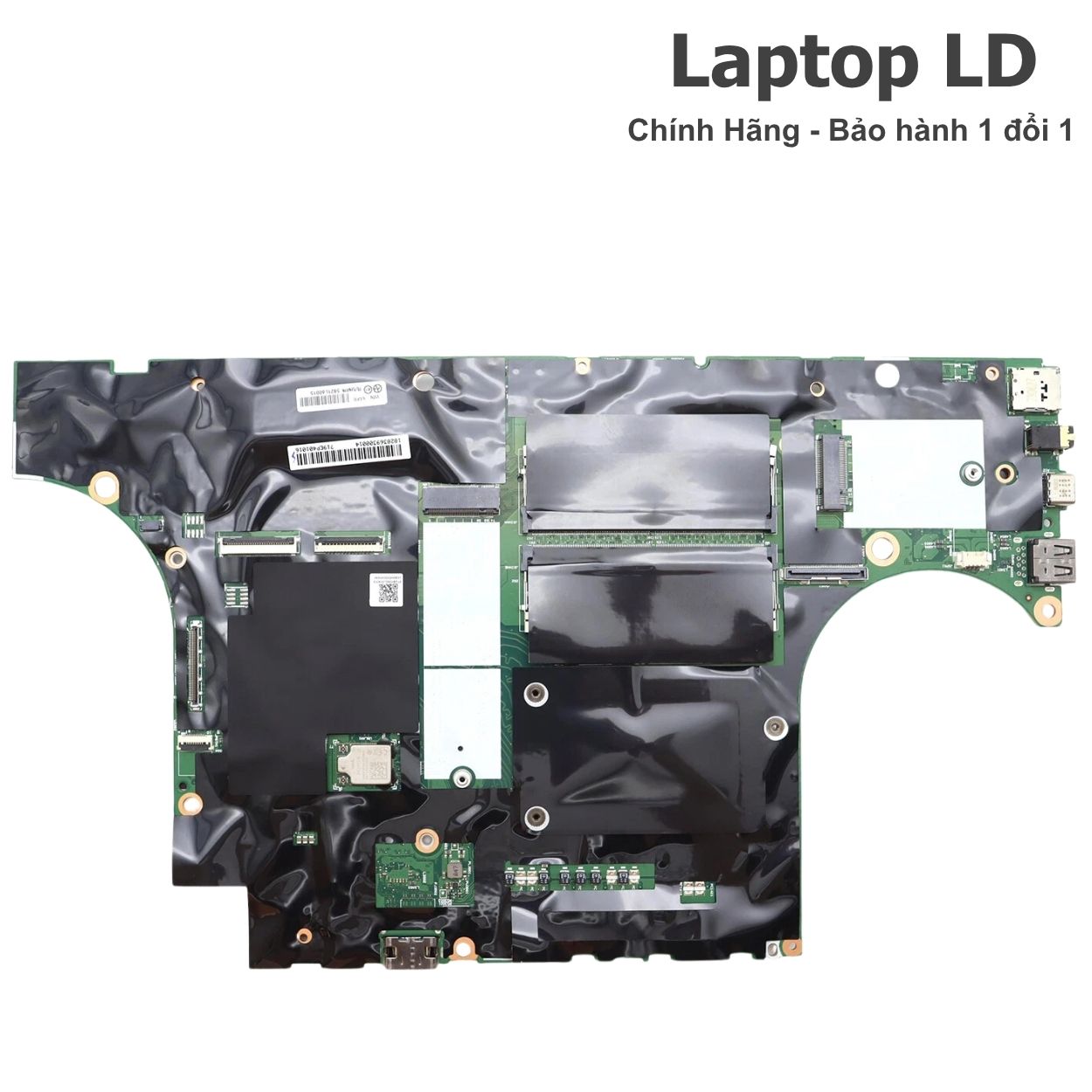

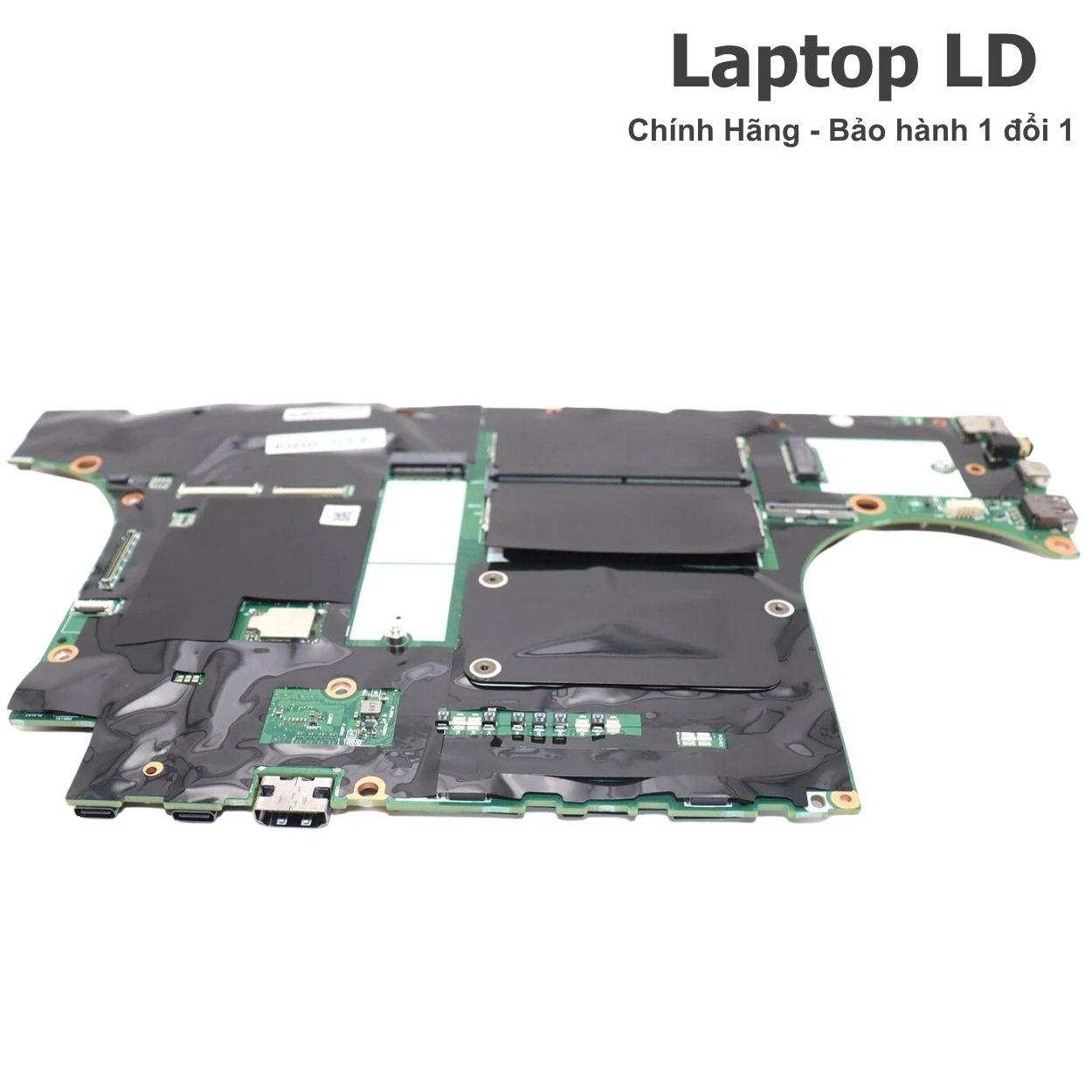

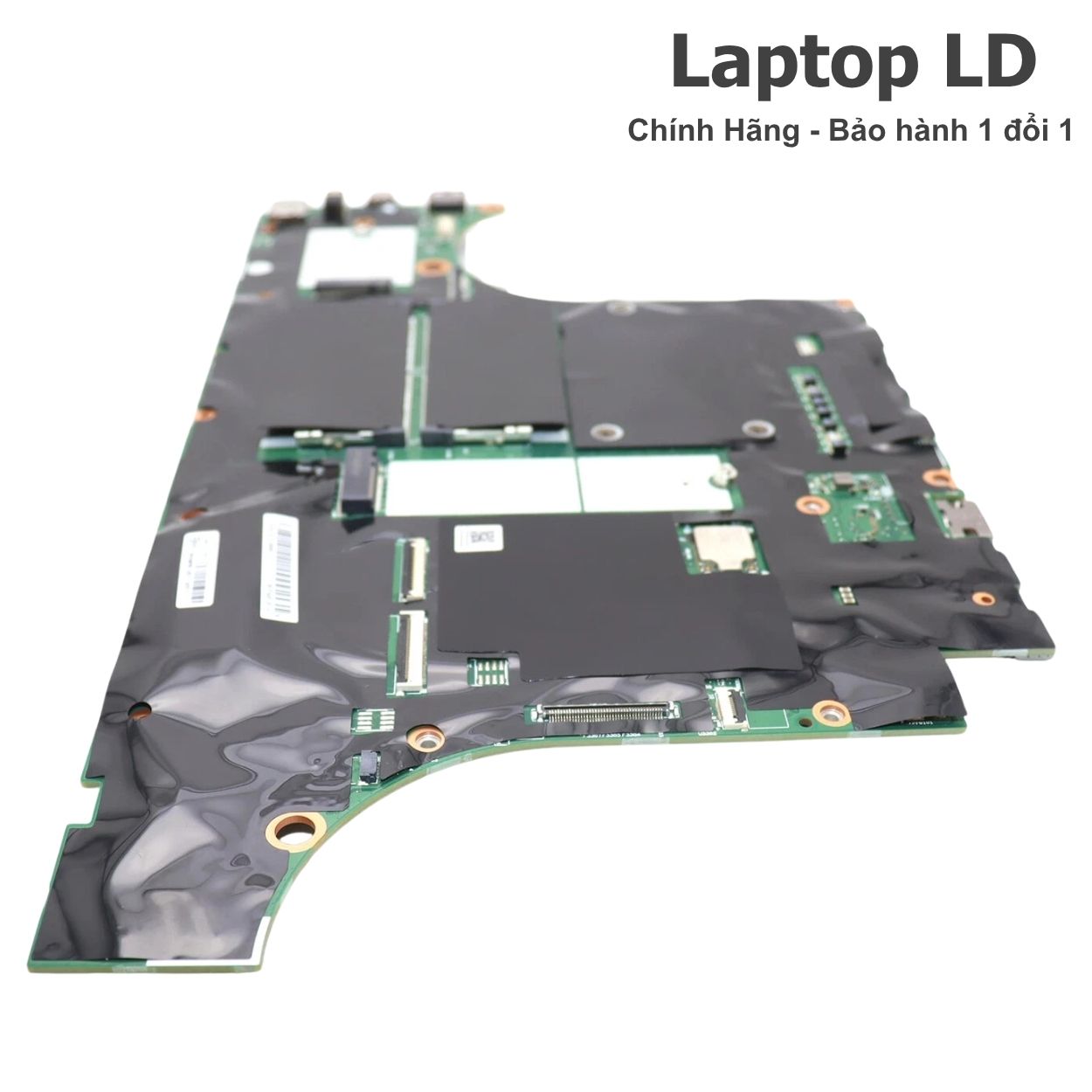

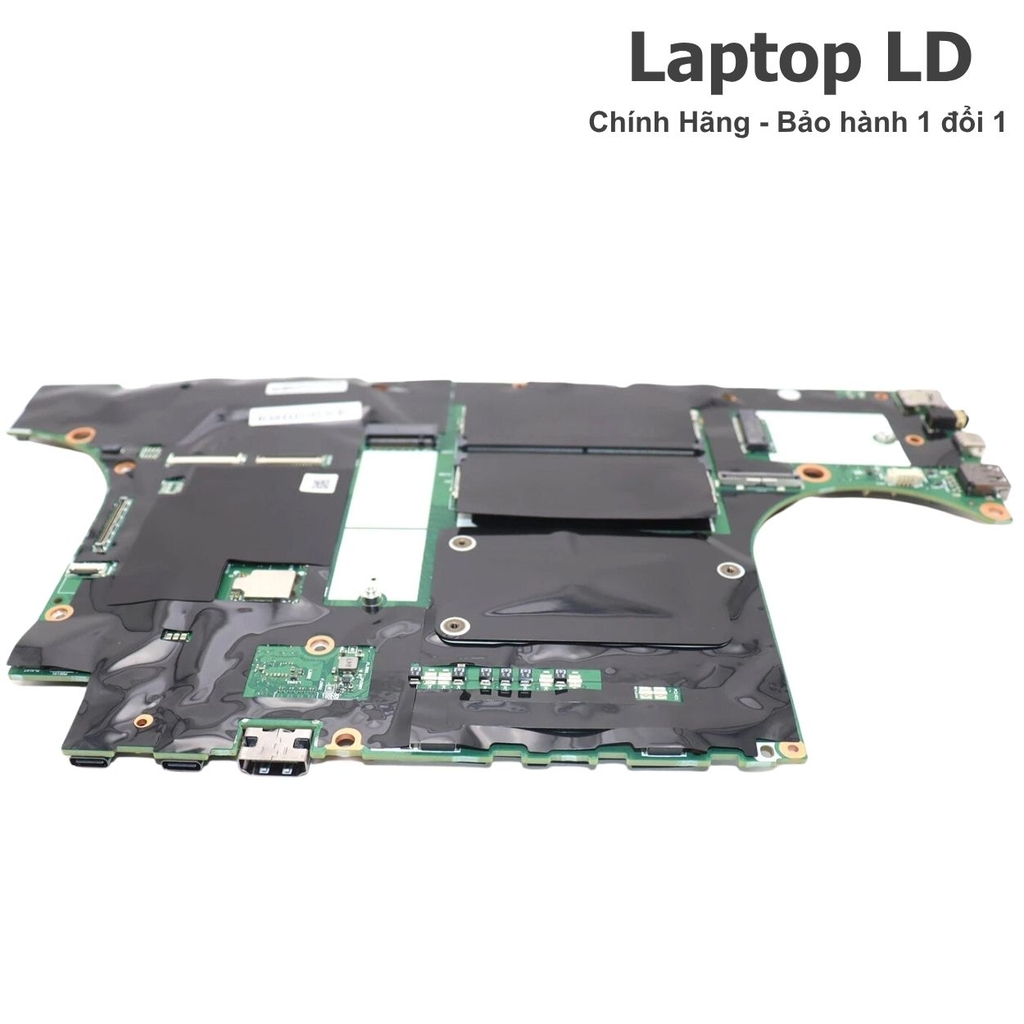

Mặt sau main Lenovo ThinkPad P16 Gen 2 – kiểm tra FRU, tem main, mã PCB, BIOS và tình trạng linh kiện
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá main Lenovo ThinkPad P16 Gen 2 i7-13700HX được báo theo FRU/PN, GPU, VRAM, tình trạng bo mạch, RAM ECC/non-ECC, mã PCB, số lượng tồn kho và gói bảo hành. Dòng workstation này không nên báo giá nếu chưa rõ VGA.
Công lắp
Khi thay bo mạch tại Laptop LD, khách được hỗ trợ công lắp, vệ sinh tản nhiệt và kiểm lại máy trước khi bàn giao. Máy có lỗi phụ như màn 16 inch, SSD, RAM, pin 94Wh, adapter, camera IR, Smart Card hoặc cáp sẽ được báo riêng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể chờ lấy khi có sẵn đúng main và máy không vào nước, không chập cháy nặng, không lỗi kèm GPU, VRAM, màn, SSD, RAM, pin hoặc adapter. Máy workstation từng sửa nhiều lần cần kiểm kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, adapter 170W/230W Slim Tip, pin 94Wh, SSD PCIe Gen4, RAM DDR5 SODIMM, hình ảnh, HDMI 2.1, Thunderbolt 4, USB-C, USB-A, SD Express, Wi-Fi 6E, Bluetooth, âm thanh, camera, vân tay, bàn phím và touchpad.
- Test riêng tải CPU i7-13700HX và GPU workstation theo đúng bản main thực tế.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng.
Bo mạch Lenovo ThinkPad P16 Gen 2 i7-13700HX dùng cho máy nào?
Dòng máy phù hợp
- Lenovo ThinkPad P16 Gen 2.
- Các máy Type/Model 21FA, 21FB hoặc mã thị trường tương đương cần đối chiếu FRU/PN.
- CPU Intel Core i7-13700HX onboard.
- Chipset Intel WM790.
- RAM DDR5-5600 SODIMM, 4 khe, dual-channel capable.
- SSD 2 khe M.2 2280 PCIe 4.0 x4, hỗ trợ RAID 0/1.
- Pin 94Wh, adapter 170W hoặc 230W Slim Tip.
- VGA tùy main: Intel UHD, Intel Arc Pro A30M, NVIDIA RTX A1000 hoặc NVIDIA RTX Ada Generation.
Không nên thay chéo khi chưa kiểm
- Không chốt VGA nếu chưa có FRU/PN hoặc ảnh GPU/VRAM.
- Không nhầm P16 Gen 2 với P16 Gen 1 hoặc P16v Gen 1/Gen 2.
- Không ghi RTX 4000 Ada nếu máy thực tế là RTX A1000 hoặc RTX 2000 Ada.
- Không ghi ECC cho i7-13700HX nếu chưa kiểm đúng CPU/RAM, vì PSREF chỉ liệt kê ECC capable với một số CPU khác.
- Không ghi có RJ45 LAN onboard vì P16 Gen 2 không có Ethernet onboard.
- Không ghi USB-C sạc vào chính cho máy; cổng USB-C PD trên P16 Gen 2 là power-out sạc thiết bị ngoại vi.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Lenovo ThinkPad P16 Gen 2. | Nhầm sang ThinkPad P16 Gen 1, P16v, P1 hoặc P15/P17 đời cũ. |
| CPU | Intel Core i7-13700HX, 16 nhân gồm 8 P-core + 8 E-core, 24 luồng, P-core 2.1/5.0GHz, E-core 1.5/3.7GHz, 30MB cache. | Ghi nhầm i7-13850HX, i9-13950HX hoặc i7-14700HX. |
| Chipset | Intel WM790. | Ghi nhầm chipset đời P16 Gen 1 hoặc nền P16v. |
| GPU tích hợp | Intel UHD Graphics theo CPU i7-13700HX. | Ghi nhầm Intel Arc tích hợp như Core Ultra đời mới. |
| GPU tùy chọn | Intel Arc Pro A30M 4GB, NVIDIA RTX A1000 6GB, RTX 1000 Ada 6GB, RTX 2000 Ada 8GB, RTX 3500 Ada 12GB ECC, RTX 4000 Ada 12GB ECC, RTX 5000 Ada 16GB ECC. | Chốt sai VGA khi chưa xem FRU/PN, gây mua nhầm main. |
| RAM | DDR5-5600 SODIMM, 4 khe, dual-channel capable; non-ECC tối đa 192GB theo Lenovo. | Ghi nhầm RAM onboard hoặc chỉ 2 khe RAM. |
| ECC | ECC chỉ áp dụng trên model có ECC DIMM và CPU ECC-capable; PSREF liệt kê i5-13600HX, i7-13850HX, i9-13950HX, không liệt kê i7-13700HX. | Ghi i7-13700HX hỗ trợ ECC khi chưa có căn cứ. |
| Ổ cứng | 2 khe M.2 2280 PCIe 4.0 x4, hỗ trợ RAID 0/1; tối đa 2 ổ, mỗi ổ theo cấu hình Lenovo. | Ghi nhầm 1 khe SSD hoặc M.2 2242. |
| Màn hình | 16 inch 16:10, tùy SKU: WUXGA 60Hz, WQXGA 165Hz, WQUXGA IPS 60Hz hoặc WQUXGA OLED touch 60Hz. | Ghi cố định một loại màn cho mọi mã P16 Gen 2. |
| Cổng ngoài | 2 USB-A 5Gbps, 1 USB-C 10Gbps, 2 Thunderbolt 4, HDMI 2.1, combo audio, SD Express 7.0, power connector Slim Tip. | Ghi thiếu Thunderbolt 4 hoặc SD Express. |
| LAN | Không có RJ45 onboard; dùng dock/adapter USB-C to Ethernet nếu cần mạng dây. | Ghi sai có RJ45 LAN trên thân máy. |
| Wi-Fi / Bluetooth | Intel Wi-Fi 6E AX211 2x2 + Bluetooth 5.3, tùy thị trường có thể có/no WLAN. | Ghi nhầm Wi-Fi 7. |
| Pin / sạc | Pin 94Wh, adapter Slim Tip 170W hoặc 230W tùy cấu hình. | Ghi nhầm sạc USB-C 65W/100W hoặc pin nhỏ hơn. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem máy, mã PCB, FRU/PN Lenovo, CPU, GPU, RAM, SSD và cụm cổng trước khi đặt hàng.

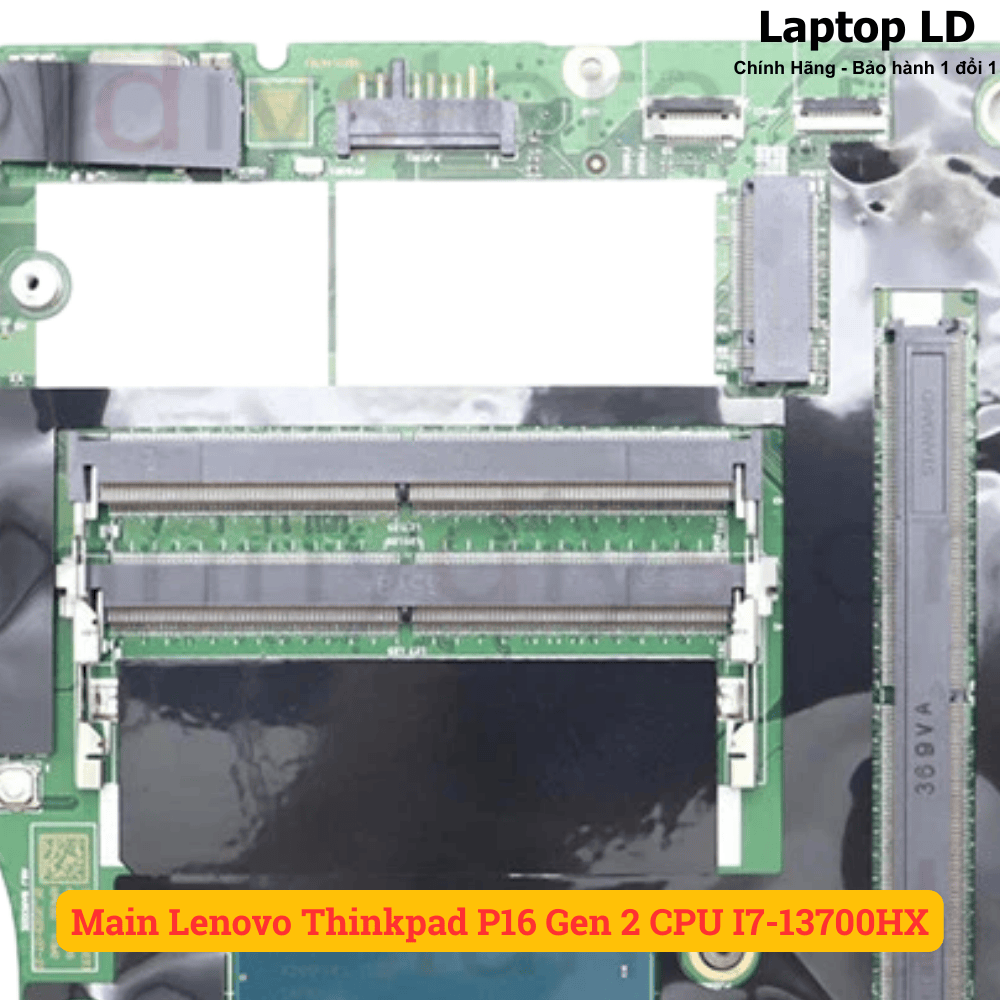

Ảnh chi tiết CPU, GPU, RAM, SSD và cụm cổng trên main ThinkPad P16 Gen 2
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng CPU i7-13700HX, GPU/VGA workstation, VRAM, 4 khe RAM DDR5, 2 khe SSD M.2, Thunderbolt 4, HDMI 2.1, SD Express 7.0 và khu vực nguồn.

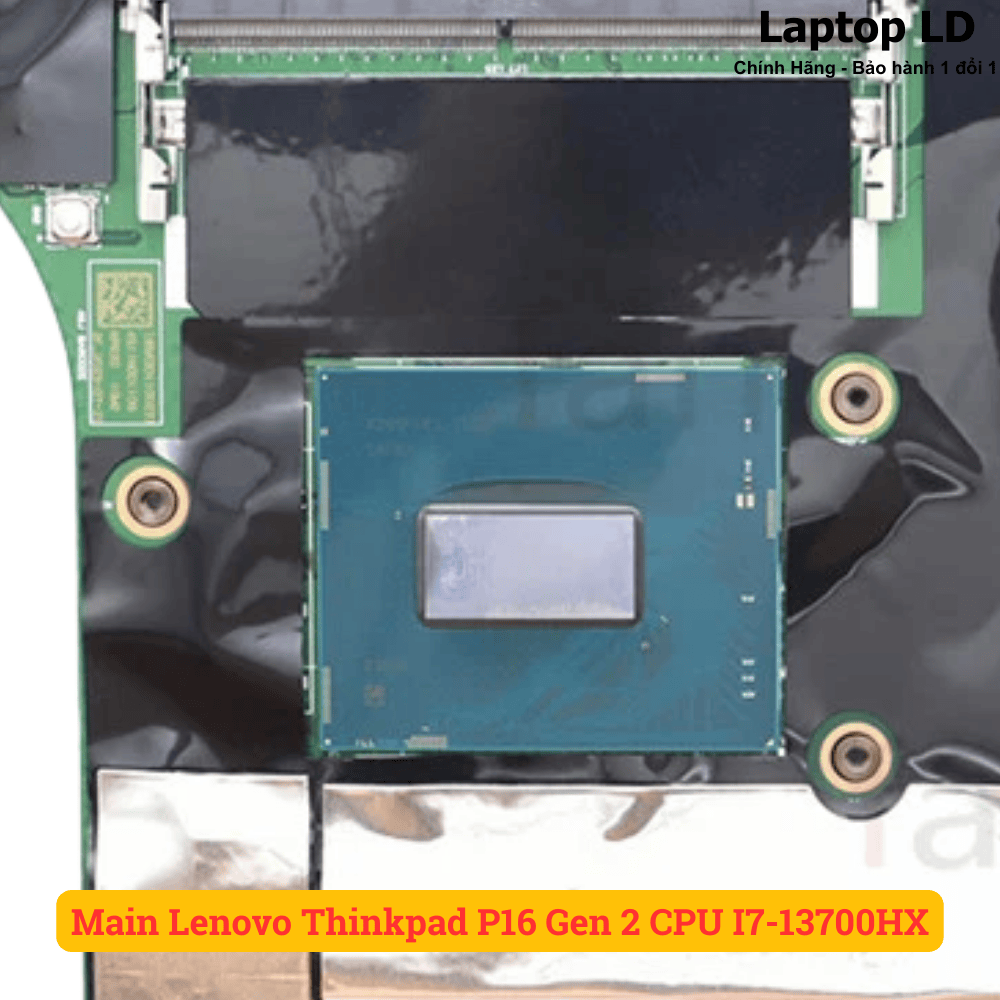

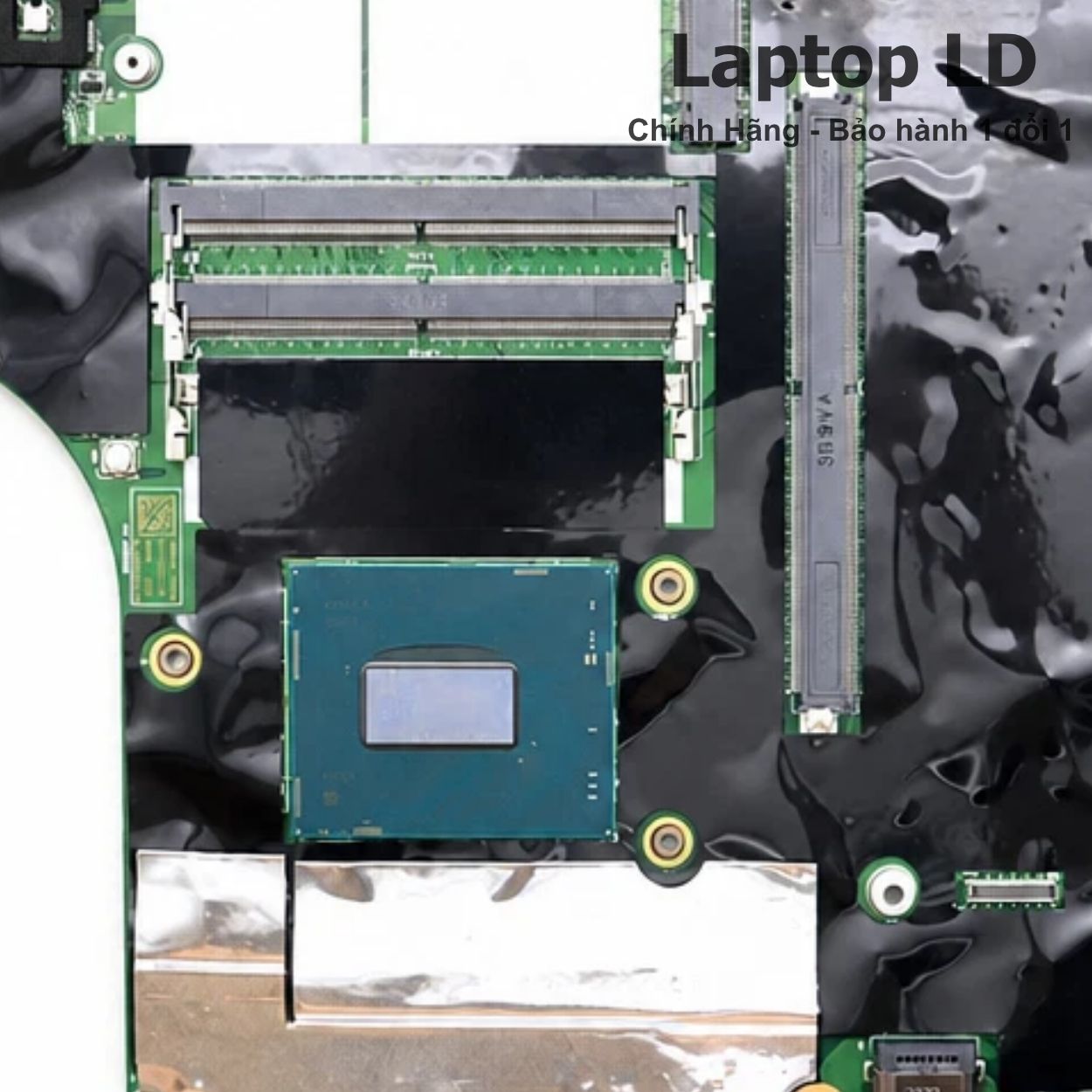

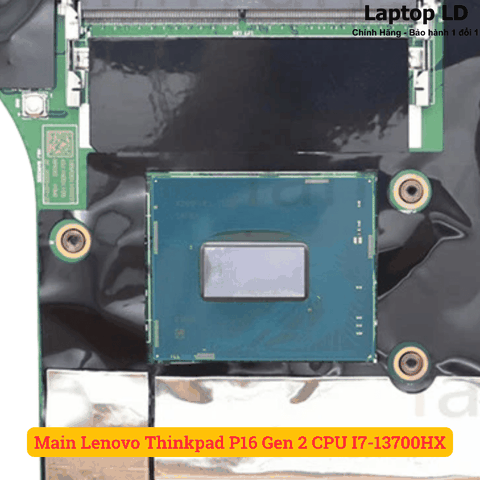

CPU Intel Core i7-13700HX, GPU/VGA workstation và VRAM trên main Lenovo ThinkPad P16 Gen 2

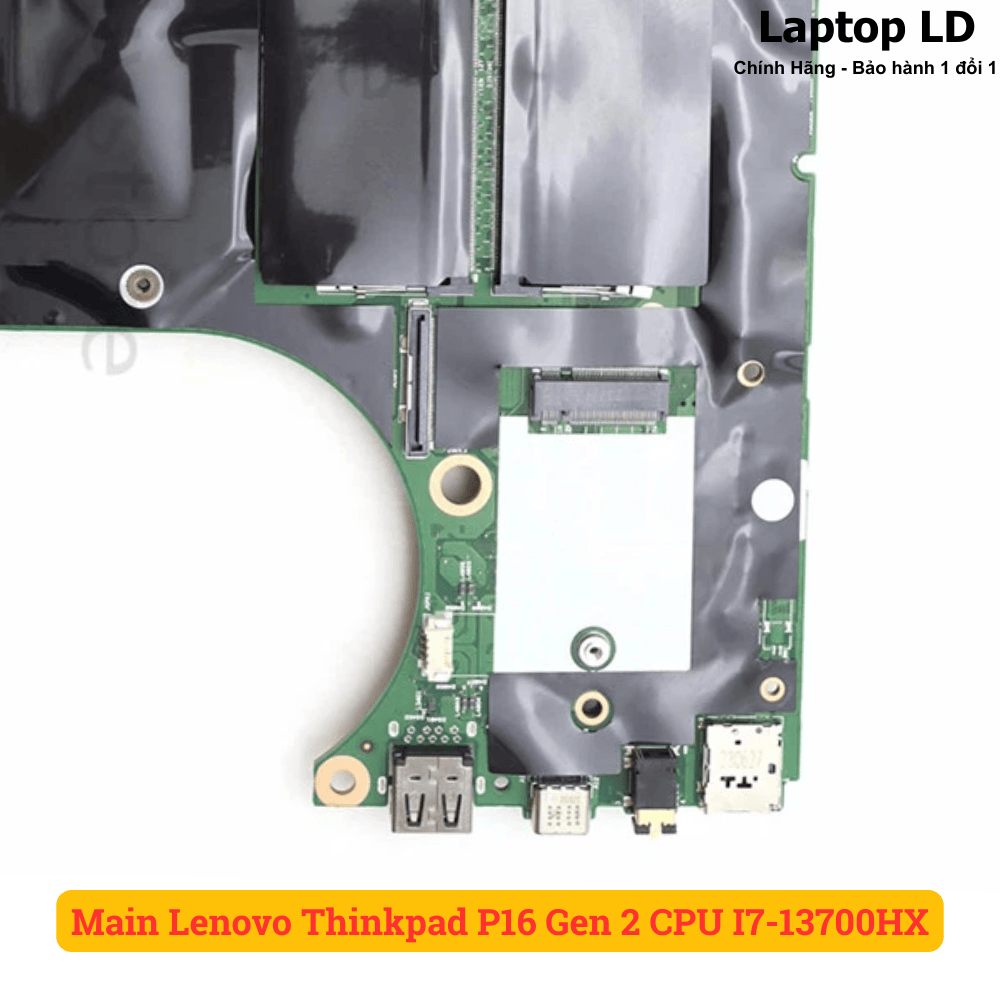

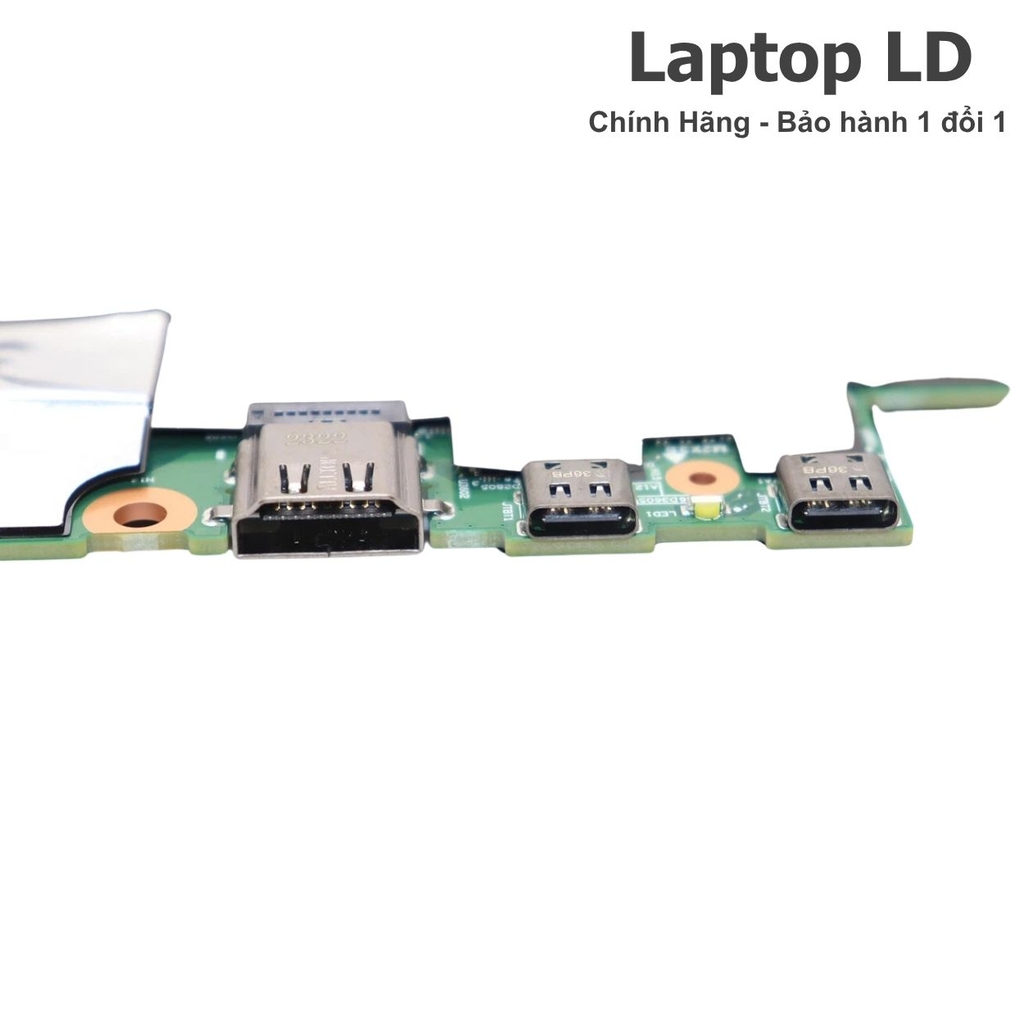

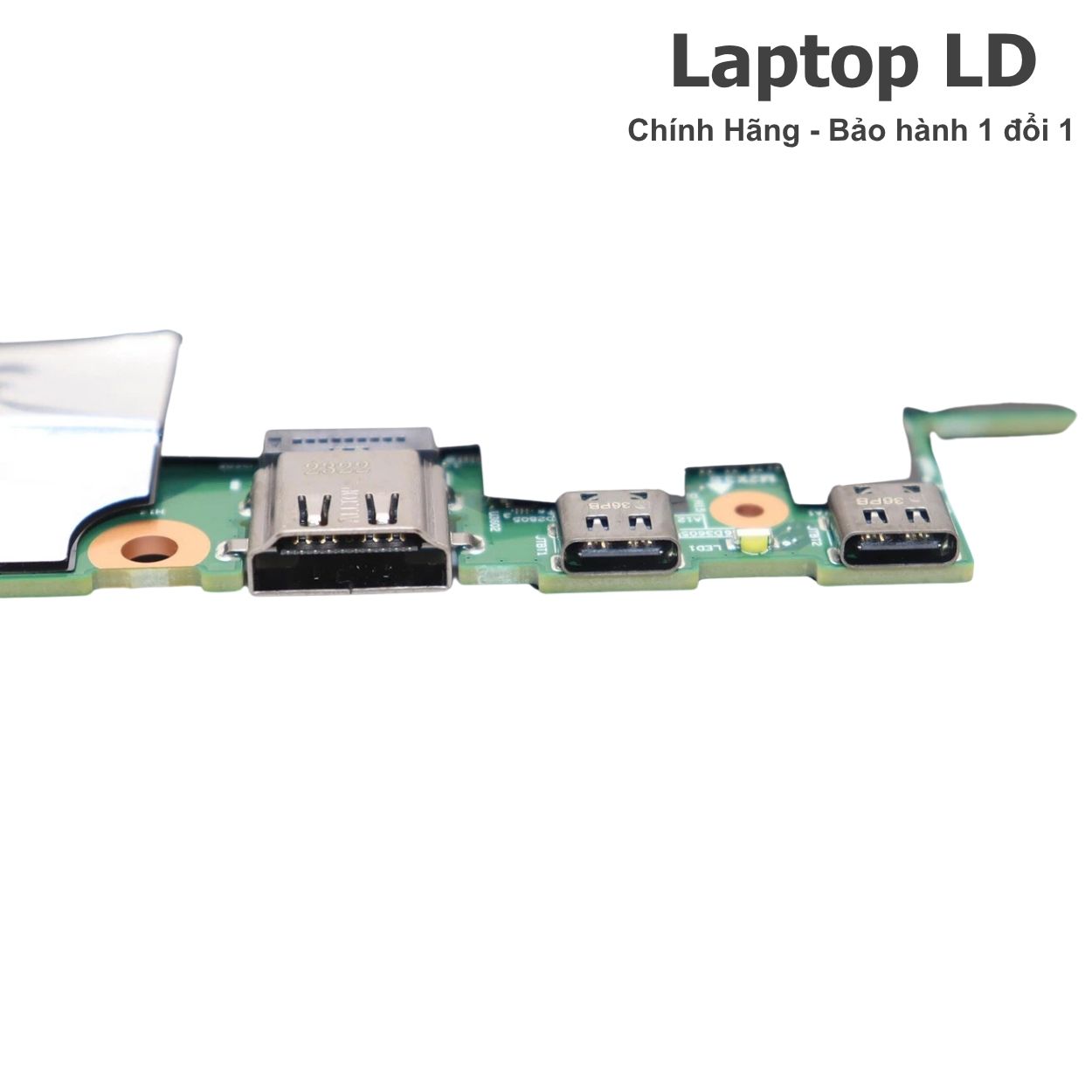

Cổng Kết Nối trên main ThinkPad P16 Gen 2
Dấu hiệu nên kiểm tra bo mạch Lenovo ThinkPad P16 Gen 2
Lỗi nguồn, sạc và pin
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Không nhận adapter Slim Tip 170W/230W hoặc nhận sạc nhưng pin 94Wh không nạp.
- Máy tự tắt khi render, chạy CAD, dựng hình, AI local hoặc tải GPU workstation.
- Máy nóng bất thường quanh vùng CPU/GPU dù quạt chạy mạnh.
- Pin báo lỗi, tụt nhanh hoặc máy tắt khi rút sạc.
- Cắm dock Thunderbolt hoặc xuất nhiều màn ngoài bị sập nguồn.
Lỗi khởi động, RAM, SSD
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Không nhận một trong hai khe SSD M.2 2280 dù SSD đã test tốt.
- Lỗi RAM DDR5 SODIMM gây không POST, treo máy, xanh màn hoặc restart ngẫu nhiên.
- Máy có nguồn nhưng màn đen, không xuất hình qua HDMI hoặc Thunderbolt 4.
- BIOS nhận sai thiết bị, mất boot sau khi thay SSD hoặc cập nhật firmware.
- RAID 0/1 lỗi hoặc mất nhận ổ sau khi đổi SSD.
Lỗi VGA, cổng và ngoại vi
- GPU workstation lỗi driver, mất GPU rời hoặc treo khi mở CAD/3D/render.
- HDMI 2.1 không xuất hình dù màn ngoài và cáp tốt.
- Thunderbolt 4 không nhận dock, không xuất hình hoặc không nhận thiết bị tốc độ cao.
- SD Express 7.0 không nhận thẻ hoặc nhận chập chờn.
- Wi-Fi 6E, Bluetooth, loa, mic, camera IR, vân tay hoặc bàn phím lỗi sau khi máy vào nước.
- Máy từng sửa cổng sạc, sửa VGA, nạp BIOS hoặc can thiệp nguồn trước đó.
Nên sửa hay thay bo mạch Lenovo ThinkPad P16 Gen 2?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm adapter 170W/230W, pin 94Wh, SSD M.2 2280, RAM DDR5 SODIMM, BIOS, màn hình, cáp màn, nguồn CPU/GPU, GPU workstation, VRAM, Thunderbolt 4, HDMI 2.1, SD Express, USB-A và tản nhiệt trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở cổng nguồn, USB-C, Thunderbolt 4, HDMI, USB-A, SD Express hoặc IC bảo vệ.
- Lỗi BIOS có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi không nhận SSD nằm ở socket M.2, nguồn SSD hoặc tiếp xúc cơ khí.
- Lỗi khe RAM SODIMM, chân socket hoặc nguồn RAM khu vực nhẹ.
- Lỗi sạc nhẹ, chưa cháy lan sang nguồn CPU, GPU, RAM hoặc VRAM.
- Lỗi camera, loa, mic, vân tay, bàn phím hoặc touchpad nằm ở cáp/socket phụ.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU Intel Core i7-13700HX, GPU workstation hoặc VRAM GDDR6.
- Bo mạch chập nặng vùng nguồn CPU/GPU, nguồn chờ, nguồn sạc hoặc nguồn SSD.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bo hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, hình, GPU, SSD, RAM, Thunderbolt 4 và HDMI.
- Máy treo/sập nguồn khi tải cao dù đã loại trừ sạc, pin, SSD, RAM và tản nhiệt.
- Đường PCIe, dGPU hoặc nguồn VRAM lỗi sâu, sửa không còn ổn định.
Thông số kỹ thuật chính
| Tên sản phẩm | Main Lenovo ThinkPad P16 Gen 2 CPU Intel Core i7-13700HX |
|---|---|
| Dòng máy tương thích | Lenovo ThinkPad P16 Gen 2 / Type 21FA, 21FB và các mã thị trường tương đương, cần đối chiếu FRU/PN và VGA thực tế |
| CPU | Intel Core i7-13700HX, 16 nhân gồm 8 P-core + 8 E-core, 24 luồng, P-core 2.1GHz / 5.0GHz, E-core 1.5GHz / 3.7GHz, 30MB Intel Smart Cache |
| Công suất CPU | Processor Base Power 55W, Maximum Turbo Power 157W, Minimum Assured Power 45W theo Intel |
| Chipset | Intel WM790 chipset |
| GPU tích hợp | Intel UHD Graphics for 13th Gen Intel Processors |
| GPU rời tùy main | Intel Arc Pro A30M 4GB GDDR6; NVIDIA RTX A1000 6GB GDDR6; NVIDIA RTX 1000 Ada 6GB; RTX 2000 Ada 8GB; RTX 3500 Ada 12GB ECC; RTX 4000 Ada 12GB ECC; RTX 5000 Ada 16GB ECC. Cần đối chiếu FRU/PN trước khi chốt. |
| RAM hỗ trợ | DDR5-5600 SODIMM, 4 khe, dual-channel capable; non-ECC tối đa 192GB 4x48GB; tốc độ thực tế theo PSREF thường 4000 MT/s hoặc 3600 MT/s tùy cấu hình. |
| ECC | Không tự ghi ECC cho bản i7-13700HX nếu chưa có FRU rõ. Lenovo PSREF liệt kê ECC memory protection cho model có ECC DIMM và CPU ECC-capable như i5-13600HX, i7-13850HX, i9-13950HX. |
| Ổ cứng hỗ trợ | Tối đa 2 ổ M.2 2280 PCIe NVMe PCIe 4.0 x4, hỗ trợ RAID 0/1; cấu hình Lenovo có các mức 256GB, 512GB, 1TB, 2TB, 4TB tùy loại SSD. |
| Màn hình | 16 inch 16:10, tùy SKU: WUXGA 1920x1200 IPS 60Hz; WQXGA 2560x1600 IPS 165Hz; WQUXGA 3840x2400 IPS 60Hz; WQUXGA OLED touch 60Hz. |
| Cổng ngoài | 2 USB-A 5Gbps, 1 USB-C 10Gbps với USB PD 3.0 power-out, 2 Thunderbolt 4 / USB4 40Gbps hỗ trợ data transfer và DisplayPort 1.4, HDMI 2.1, combo audio 3.5mm, SD Express 7.0 card reader, power connector Slim Tip. |
| HDMI | HDMI 2.1 lên tới 4K/60Hz trên model integrated graphics; lên tới 8K/60Hz hoặc 4K/240Hz trên model có discrete graphics. |
| Wi-Fi / Bluetooth | Intel Wi-Fi 6E AX211 802.11ax 2x2 + Bluetooth 5.3, Intel vPro support tùy cấu hình. |
| LAN | Không có Ethernet onboard; hỗ trợ qua dock hoặc Lenovo USB-C to Ethernet Adapter tới 2.5GbE. |
| WWAN | Tùy chọn 4G LTE CAT16 / WWAN upgradable hoặc không hỗ trợ, tùy SKU. |
| Camera | FHD 1080p + IR hybrid với privacy shutter và tùy chọn Ultrasonic Human Presence Detection; hoặc FHD 1080p privacy shutter tùy cấu hình. |
| Âm thanh | Realtek ALC3306 codec, stereo speakers 2W x2, Dolby Atmos, dual-microphone array far-field Dolby Voice tùy cấu hình. |
| Bàn phím | 6-row spill-resistant keyboard, multimedia Fn keys, numeric keypad, LED backlight, TrackPoint và touchpad 3 nút. |
| Bảo mật | Discrete TPM 2.0 TCG certified FIPS 140-2, fingerprint tích hợp nút nguồn, NVMe password, power-on password, supervisor password, self-healing BIOS, privacy shutter, tùy chọn IR camera/HPD. |
| Pin | 94Wh rechargeable Li-ion battery, hỗ trợ Rapid Charge tới 80% trong khoảng 1 giờ với adapter 230W. |
| Sạc | 170W hoặc 230W Slim Tip AC adapter, tùy quốc gia/cấu hình. |
| Kích thước | 364 x 266 x 30.23 mm |
| Trọng lượng | Từ khoảng 2.95 kg |
| Màu sắc | Storm grey mặt A, villi black mặt D |
| Chứng nhận | MIL-STD-810H, ISV certifications tùy cấu hình/phần mềm, ENERGY STAR/EPEAT/TCO tùy model. |
| Bảo hành | 1 đổi 1 trong 30 ngày; có gói bảo hành mở rộng lên tới 24 tháng |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn, không sáng đèn sạc | Adapter 170W/230W, cổng Slim Tip, pin 94Wh, nguồn chờ, MOSFET đầu vào, IC sạc, nguồn chính. | Sửa nguồn đầu vào nếu lỗi khu vực nhẹ; thay main khi chập lan hoặc mất nhiều đường nguồn. |
| Máy sập khi render hoặc chạy GPU | Sạc, pin, quạt, keo tản nhiệt, nguồn CPU, nguồn GPU, cảm biến nhiệt, BIOS, driver NVIDIA/Intel. | Xử lý tản/nạp BIOS/kiểm nguồn trước; thay main khi lỗi VRM CPU/GPU hoặc GPU rời. |
| Không nhận GPU rời | Driver, BIOS, nguồn GPU, VRAM GDDR6, đường PCIe nội bộ, nhiệt độ GPU, đúng FRU/BIOS cho main. | Sửa khi lỗi nguồn phụ; thay main khi lỗi GPU/VRAM hoặc lỗi nền tảng sâu. |
| Không nhận RAM DDR5 | Thanh RAM, 4 khe SODIMM, BIOS, nguồn RAM, chân socket, đường tín hiệu bộ nhớ. | Vệ sinh/đổi RAM/kiểm khe trước; thay main khi lỗi bộ nhớ hoặc đường tín hiệu sâu. |
| Không nhận SSD M.2 | SSD, 2 socket M.2 2280, nguồn SSD, BIOS, RAID mode, đường PCIe Gen4. | Sửa socket/nguồn SSD nếu lỗi khu vực; thay main khi mất đường PCIe từ nền tảng chính. |
| Màn đen nhưng máy có nguồn | Màn 16 inch, cáp màn, nguồn màn, BIOS, Intel UHD, GPU rời, HDMI, Thunderbolt 4 xuất hình. | Phân biệt lỗi màn/cáp với lỗi xuất hình trên main trước khi thay. |
| Không xuất HDMI hoặc Thunderbolt 4 | Cáp, màn ngoài, driver Intel/NVIDIA, BIOS, cổng HDMI 2.1, 2 cổng Thunderbolt 4, IC chuyển mạch. | Sửa cổng/IC liên quan nếu lỗi đơn; thay main khi lỗi lan sang nhiều cổng xuất hình. |
| SD Express không nhận thẻ | Thẻ nhớ, khe SD Express 7.0, driver, BIOS, nguồn khe thẻ, đường tín hiệu. | Sửa khe/nguồn nếu lỗi khu vực; thay main khi lỗi sâu trên đường điều khiển. |
| Máy vào nước | Khu vực Slim Tip, Thunderbolt 4, HDMI, USB-A, SD Express, SSD, RAM, GPU, keyboard, audio, touchpad. | Rà soát toàn máy vì nước có thể gây lỗi nhiều cụm cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc Slim Tip, SSD M.2 Gen4, RAM DDR5, hình ảnh, HDMI, Thunderbolt 4, SD Express, Wi-Fi 6E và tải CPU/GPU trước khi lắp vào máy.
Kỹ thuật viên Laptop LD test nguồn, sạc, SSD, RAM, HDMI, Thunderbolt 4 và GPU workstation trước khi bàn giao
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc, pin, SSD, RAM, màn hình, GPU, dữ liệu và lỗi xuất hình của khách.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 170W/230W, pin 94Wh, nguồn chờ, SSD M.2 Gen4, RAM DDR5 SODIMM, BIOS, màn hình, HDMI, Thunderbolt 4, USB-A, SD Express, Wi-Fi, âm thanh và nhiệt độ.
-
Đối chiếu đúng main
Xác minh model ThinkPad P16 Gen 2, CPU i7-13700HX, GPU/VGA, VRAM, RAM ECC/non-ECC, FRU/PN Lenovo, mã PCB và bố trí cổng.
-
Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh tản nhiệt, tra keo khi cần, test nguồn, sạc, SSD, RAM, màn hình, HDMI, Thunderbolt 4, GPU, Wi-Fi, bàn phím, touchpad và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý dùng adapter đúng công suất, vệ sinh tản nhiệt định kỳ và không dùng máy khi có dấu hiệu chập sạc hoặc nóng bất thường.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài cho dòng main workstation có CPU HX, RAM DDR5 4 khe, GPU rời và 2 khe SSD Gen4.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng, tự ý tháo sửa hoặc phát sinh lỗi mới ngoài bo mạch đã thay.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch Lenovo ThinkPad P16 Gen 2 được bọc chống sốc, chống cong vênh và bảo vệ cụm CPU/GPU workstation trước khi gửi tỉnh.
Đóng gói main Lenovo ThinkPad P16 Gen 2 chống sốc khi gửi tỉnh – khách nhận hàng, kiểm tra rồi thanh toán
Đánh giá khách hàng sau khi thay main Lenovo ThinkPad P16 Gen 2
Khách lỗi sập khi render
Máy P16 Gen 2 mở file CAD/3D hoặc render là sập nguồn, kiểm tra phát hiện lỗi vùng nguồn GPU. Sau khi thay đúng main theo FRU, máy nhận VGA ổn định, xuất HDMI/Thunderbolt và chạy tải tốt hơn.
Khách lỗi không nhận SSD
Máy tự vào BIOS, thay SSD vẫn không nhận. Kỹ thuật kiểm socket và đường nguồn SSD, xác định lỗi sâu trên main. Sau khi thay main, máy nhận SSD bình thường và boot ổn định.
Khách máy vào nước
Máy bị oxy hóa vùng Thunderbolt 4, HDMI, SD Express và nguồn chờ. Sau khi kiểm tra, bo cũ vẫn chập lại nên khách chọn thay main để ổn định lâu dài, có phiếu bảo hành rõ ràng.
Câu hỏi thường gặp
ThinkPad P16 Gen 2 i7-13700HX dùng VGA gì?
Chưa thể chốt nếu chỉ có CPU. Dòng này có nhiều GPU: Intel UHD, Intel Arc Pro A30M, RTX A1000, RTX 1000 Ada, RTX 2000 Ada, RTX 3500 Ada, RTX 4000 Ada, RTX 5000 Ada. Cần xem FRU/PN hoặc ảnh tem main/GPU.
CPU i7-13700HX ghi thông số thế nào?
Intel Core i7-13700HX có 16 nhân gồm 8 P-core và 8 E-core, 24 luồng, P-core tối đa 5.0GHz, E-core tối đa 3.7GHz và 30MB Intel Smart Cache.
Main này dùng RAM onboard hay RAM rời?
Dòng ThinkPad P16 Gen 2 dùng RAM DDR5 SODIMM rời, có 4 khe RAM, không phải RAM onboard.
i7-13700HX có nên ghi ECC không?
Không nên ghi ECC nếu chưa có FRU xác nhận. Lenovo PSREF liệt kê ECC memory protection cho model có ECC DIMM và CPU ECC-capable như i5-13600HX, i7-13850HX, i9-13950HX; i7-13700HX không nằm trong danh sách đó.
Máy có mấy khe SSD?
Lenovo PSREF ghi ThinkPad P16 Gen 2 có 2 khe M.2 2280 PCIe 4.0 x4 và hỗ trợ RAID 0/1.
Máy có LAN RJ45 onboard không?
Không. ThinkPad P16 Gen 2 không có Ethernet onboard; có thể dùng dock hoặc adapter USB-C to Ethernet.
Máy có Thunderbolt 4 không?
Có. Máy có 2 cổng Thunderbolt 4 / USB4 40Gbps hỗ trợ truyền dữ liệu và DisplayPort 1.4.
Adapter là USB-C hay Slim Tip?
Dòng này dùng adapter Slim Tip 170W hoặc 230W tùy cấu hình. Cổng USB-C PD trên máy dùng power-out để sạc thiết bị ngoại vi, không nên ghi là sạc chính USB-C.
Không nhận GPU rời có chắc hỏng main không?
Chưa chắc. Cần kiểm driver, BIOS, nguồn GPU, VRAM, nhiệt độ, adapter đúng công suất, RAM và SSD trước khi kết luận hỏng main.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD nên thay bo mạch thường không làm mất dữ liệu. Tuy nhiên khách vẫn nên sao lưu trước nếu máy còn truy cập được, nhất là khi máy từng vào nước hoặc chập nguồn.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
