Laptop LD • Main Lenovo ThinkPad E14 / E15 Gen 4
Thay main Lenovo ThinkPad E14 / E15 Gen 4 i5-1240P NM-E211 đúng mã
Đúng nền bo NM-E211, CPU Intel Core i5-1240P, 8GB RAM DDR4-3200 hàn trên main và đồ họa Intel Iris Xe capable bản UMA. FRU được xác nhận rõ cho ThinkPad E14 Gen 4 Type 21E3/21E4 gồm 5B21J08245, 5B21K84865 và 5B21R49137. Thị trường linh kiện ghi nhận NM-E211 dùng chung cho ThinkPad E14/E15 Gen 4, nhưng FRU của E15 có thể khác; bắt buộc đối chiếu tem FRU, Machine Type, revision PCB và đầu cáp trước khi giao hoặc lắp.
- FRU 5B21J08245
- CPU i5-1240P
- 12 nhân 16 luồng
- DDR4-3200
- Thunderbolt 4
- 2 SSD M.2 2242
Xác thực kỹ thuật: Lenovo xác nhận E14/E15 Gen 4 Intel có i5-1240P, một khe SO-DIMM cùng tùy chọn 8GB RAM hàn, hai khe SSD M.2 2242, Thunderbolt 4/USB4 40Gbps, HDMI 2.1, RJ-45, pin 45Wh/57Wh và sạc USB-C 65W. FRU 5B21J08245/5B21K84865/5B21R49137 được ghi nhận cho E14 Gen 4 i5-1240P, Iris Xe, RAM onboard 8GB; FRU của E15 phải kiểm theo tem thật.

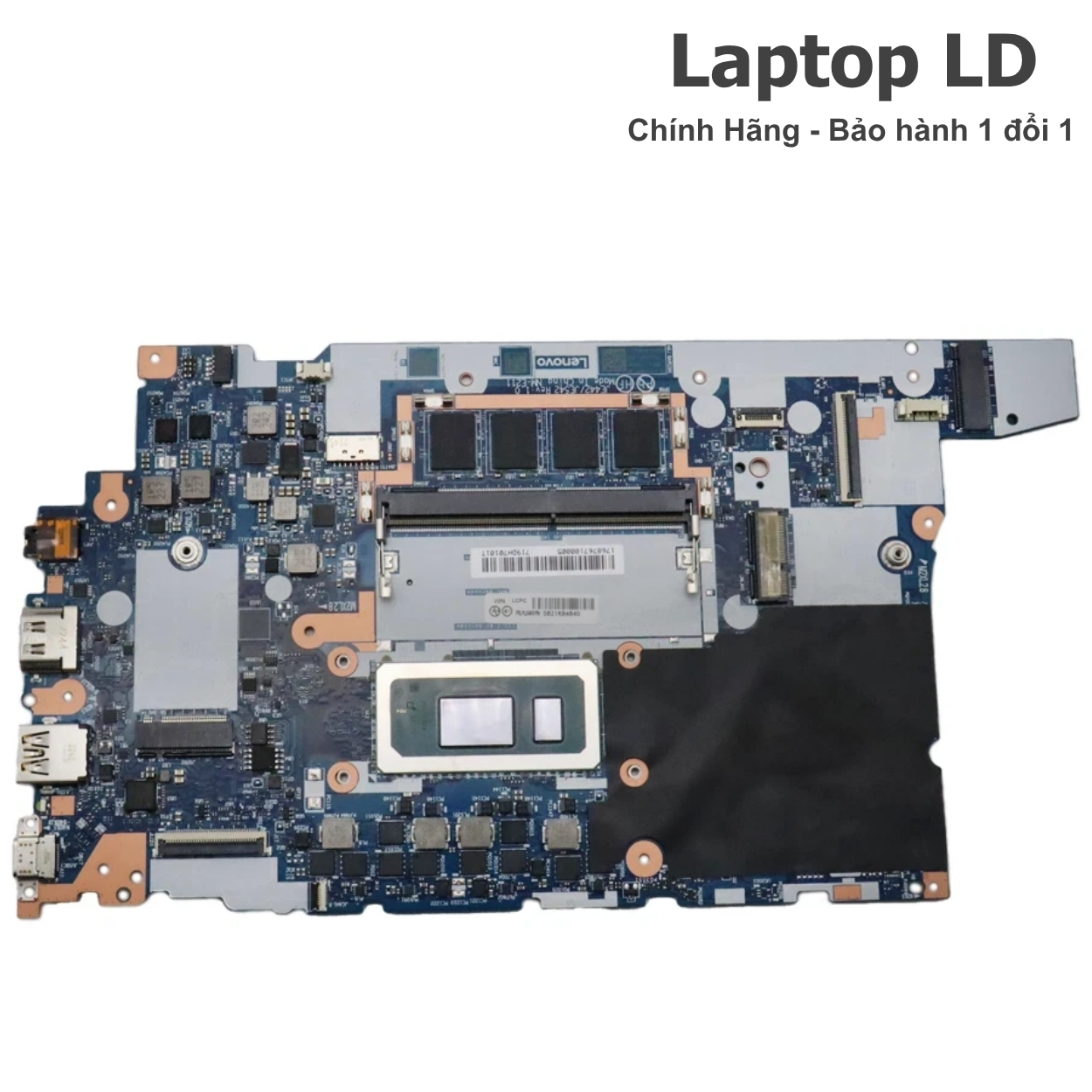

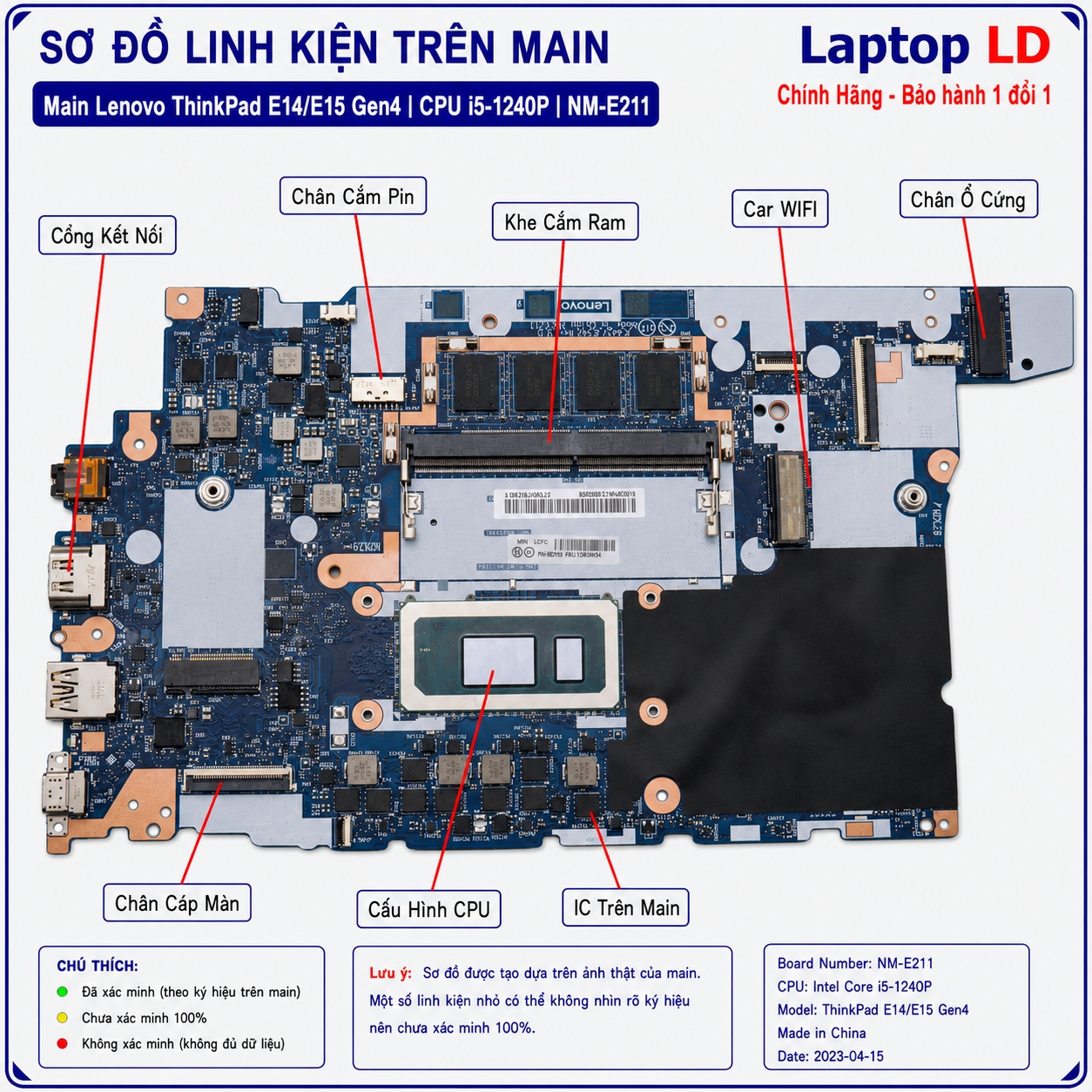

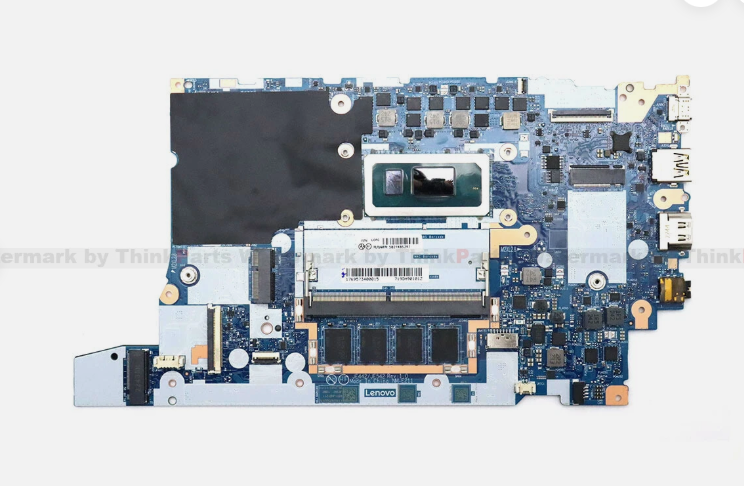

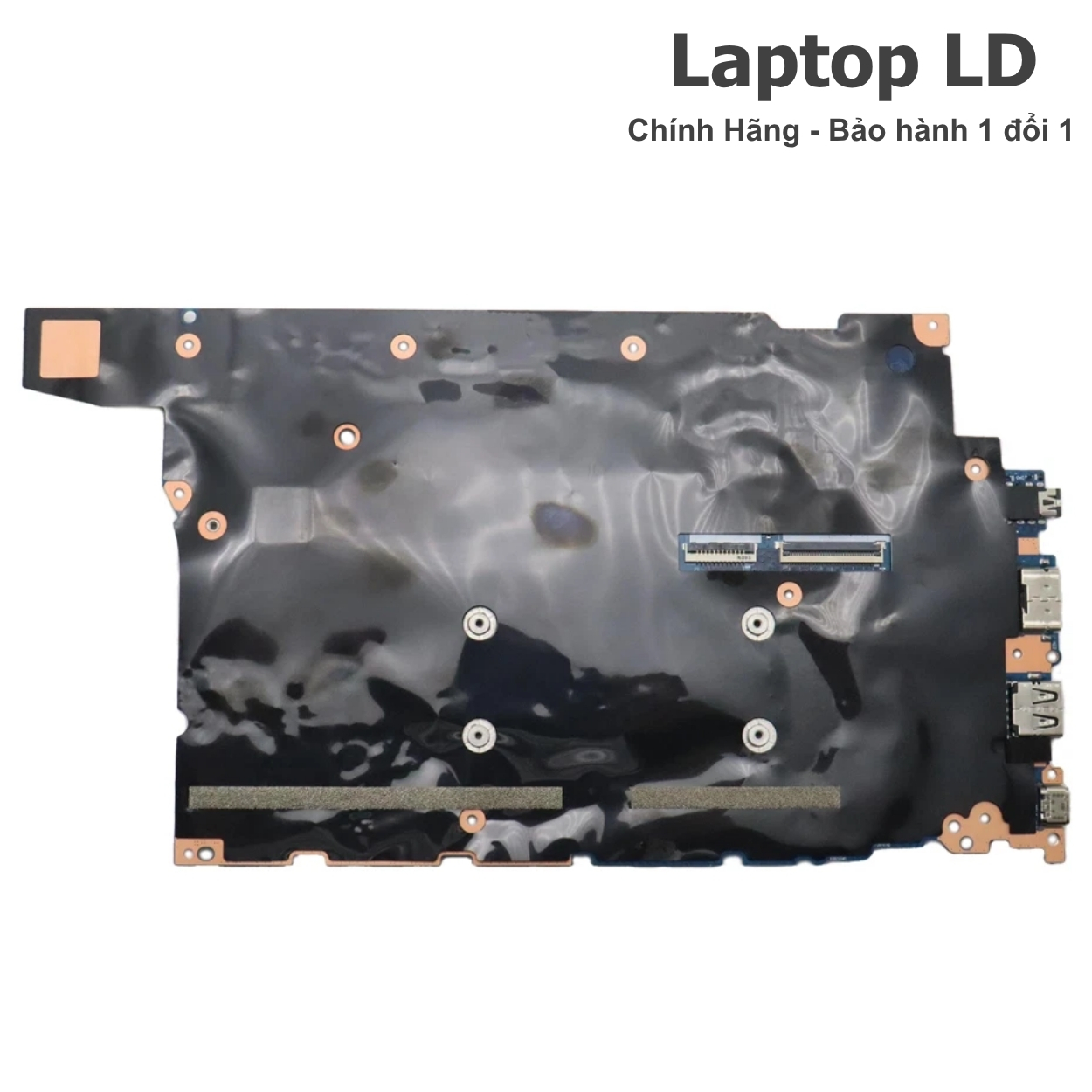

Vị trí linh kiện và ảnh tổng thể main ThinkPad E14 / E15 Gen 4 i5-1240P NM-E211
Ảnh thực tế giúp nhận biết CPU i5-1240P, RAM 8GB onboard, một khe SO-DIMM DDR4, hai khe SSD M.2 2242, module Wi-Fi, mạch nguồn CPU, Thunderbolt 4, HDMI 2.1, LAN RJ-45, hai USB-A, audio và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera cùng bo I/O.
Cần gửi gì để Laptop LD báo đúng main?
NM-E211 có nhiều CPU i3/i5/i7, bản UMA và bản NVIDIA MX550, nhiều FRU. Chỉ tên E14/E15 Gen 4 hoặc CPU i5-1240P chưa đủ để khóa đúng bo.
Thông tin nên gửi trước
- Ảnh tem đáy ghi rõ E14 Gen 4 hoặc E15 Gen 4, Machine Type và serial.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ NM-E211, revision PCB và tem Lenovo FRU.
- Ảnh CPU i5-1240P, chip RAM onboard và khe SO-DIMM.
- Ảnh khu vực GPU/VRAM để xác nhận bản UMA không có MX550.
- Ảnh hai khe SSD M.2 2242 và module Wi-Fi.
- Ảnh Thunderbolt 4, HDMI, LAN, USB-A, audio và đầu pin.
- Mô tả lỗi nguồn, RAM, SSD, hình ảnh, cổng, quá nhiệt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Khóa đúng FRU 5B21J08245/5B21K84865/5B21R49137 hoặc FRU E15 tương ứng.
- Phân biệt i5-1240P với i5-1235U, i5-1245U hoặc i7-1260P.
- Xác nhận bản UMA, tránh nhầm board MX550 2GB GDDR6.
- Xác định đúng 8GB RAM onboard và khe SO-DIMM.
- Đối chiếu chassis E14 14 inch với E15 15,6 inch và đầu cáp.
- Rút ngắn thời gian kiểm tra và tránh mua sai board/revision.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá được báo theo Lenovo FRU, revision, bản UMA/MX550, tình trạng bo và gói bảo hành.
Công lắp
Kiểm tra sạc USB-C 65W, pin, RAM, hai SSD, Wi-Fi, màn hình, Thunderbolt 4, HDMI, LAN và USB-A.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày; có gói mở rộng lên tới 24 tháng.
Thời gian xử lý
Bo từng sửa BIOS, nguồn CPU, RAM, Thunderbolt hoặc vào nước cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng E14/E15 Gen 4, i5-1240P, NM-E211, Lenovo FRU và revision.
- Xác nhận đúng bản UMA 8GB RAM onboard, không nhầm MX550.
- Kiểm tra RAM, hai SSD, Thunderbolt 4, HDMI 2.1, LAN, USB-A, Wi-Fi, camera và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo.
- Có phiếu bảo hành, giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch NM-E211 i5-1240P dùng cho máy nào?
Tương thích đã có căn cứ
- Lenovo ThinkPad E14 Gen 4 Intel, Type 21E3/21E4.
- Thị trường linh kiện ghi nhận dùng chung ThinkPad E15 Gen 4 Intel; phải kiểm FRU và đầu cáp.
- CPU Intel Core i5-1240P onboard.
- Board NM-E211, CPU stepping SRLD9.
- FRU E14 thường gặp 5B21J08245, 5B21K84865, 5B21R49137.
- 8GB DDR4-3200 onboard + một khe SO-DIMM, tối đa 40GB theo Lenovo.
- Hai khe SSD M.2 2242, một PCIe 3.0 x4 và một PCIe 4.0 x4.
- Thunderbolt 4/USB4 40Gbps, HDMI 2.1, RJ-45 và sạc USB-C 65W.
Không nên thay chéo khi chưa kiểm
- Không nhầm bản UMA với NM-E211 SWG có NVIDIA MX550.
- Không nhầm i5-1240P với i5-1235U hoặc i7-1255U.
- Không dùng FRU E14 cho E15 nếu tem và đầu cáp không trùng.
- Không ghi hai khe RAM; main có 8GB onboard và một khe SO-DIMM.
- Không ghi SSD M.2 2280; nền Intel dùng hai khe 2242.
- Không ghi có đầu đọc thẻ; Lenovo công bố không có card reader.
- Không kết luận lỗi main trước khi loại trừ sạc, pin, RAM, SSD, màn hình và module Wi-Fi.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | ThinkPad E14 Gen 4 Type 21E3/21E4; E15 Gen 4 phải kiểm FRU. | Nhầm E14/E15 Gen 3 hoặc Gen 5. |
| Board number | NM-E211, revision đọc trực tiếp trên PCB. | Đặt theo hình giống nhưng khác CPU/GPU/revision. |
| Lenovo FRU | 5B21J08245, 5B21K84865, 5B21R49137 được xác nhận cho E14 i5-1240P 8GB UMA. | Tự dùng FRU của E15 hoặc bản MX550. |
| CPU | i5-1240P, 12 nhân, 16 luồng, Turbo tối đa 4,40GHz. | Nhầm i5-1235U/i5-1245U. |
| GPU | Intel Iris Xe capable; khi RAM single-channel có thể hoạt động/hiển thị là Intel UHD. | Ghi MX550 cho bản UMA hoặc hứa Iris Xe khi chưa lắp RAM dual-channel. |
| RAM | 8GB DDR4-3200 onboard + 1 khe SO-DIMM, tối đa 40GB. | Ghi 2 khe RAM hoặc RAM DDR5. |
| SSD | 2 khe M.2 2242: một Gen3 x4, một Gen4 x4; hỗ trợ dual SSD. | Ghi M.2 2280 hoặc chỉ một khe SSD. |
| Cổng | TB4/USB4 40Gbps PD3/DP1.4, USB-A 5Gbps, USB-A 2.0, HDMI 2.1, RJ-45 và audio. | Ghi hai USB-C hoặc bỏ sót USB 2.0. |
| Pin và sạc | Pin 45Wh hoặc 57Wh; sạc USB-C 65W PD 3.0. | Dùng sạc đầu tròn hoặc USB-C thiếu công suất. |
Hướng dẫn tránh mua nhầm main
Xem hướng dẫn chọn main laptop đúng mã để chụp FRU, mã PCB, CPU, GPU, RAM, SSD và cụm cổng.

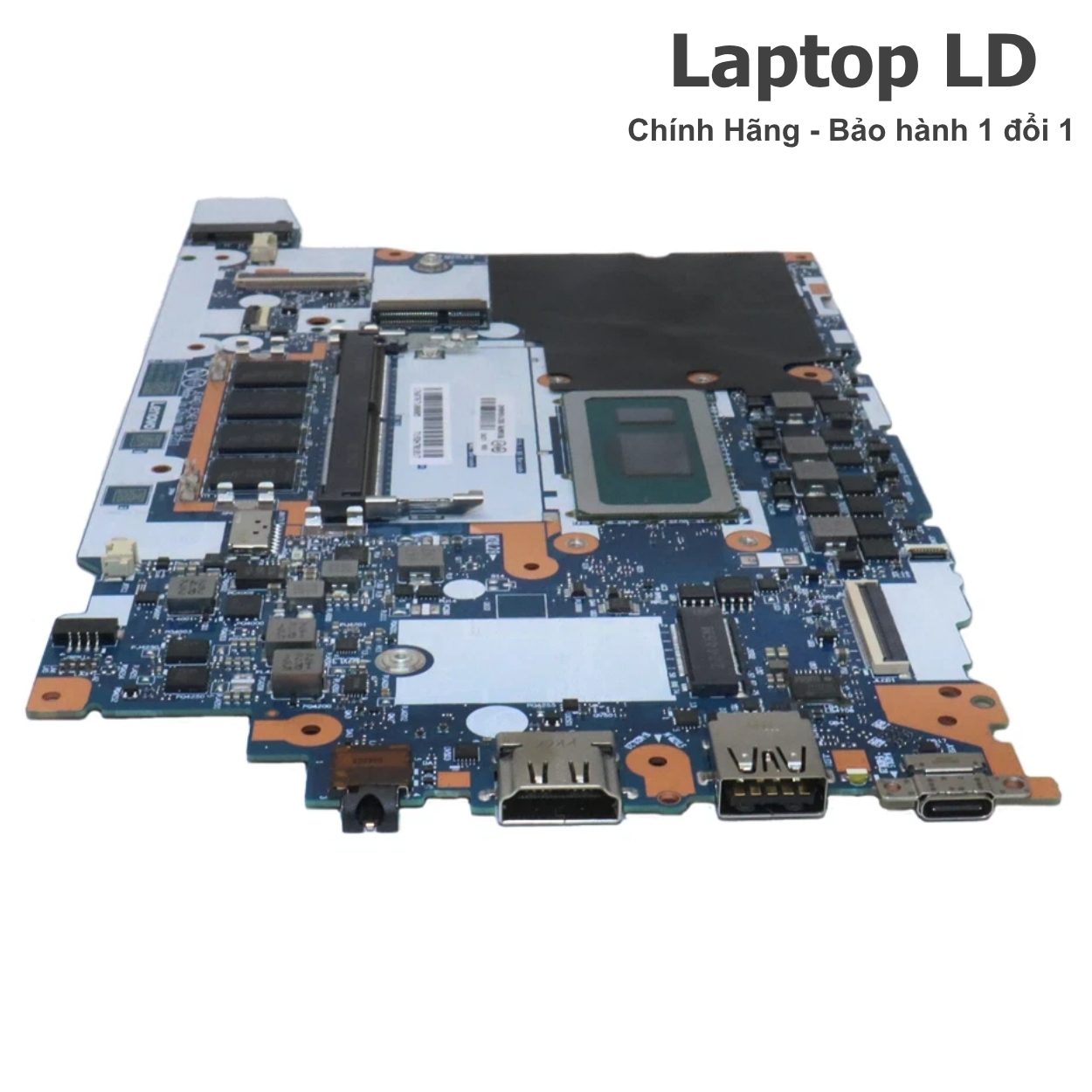

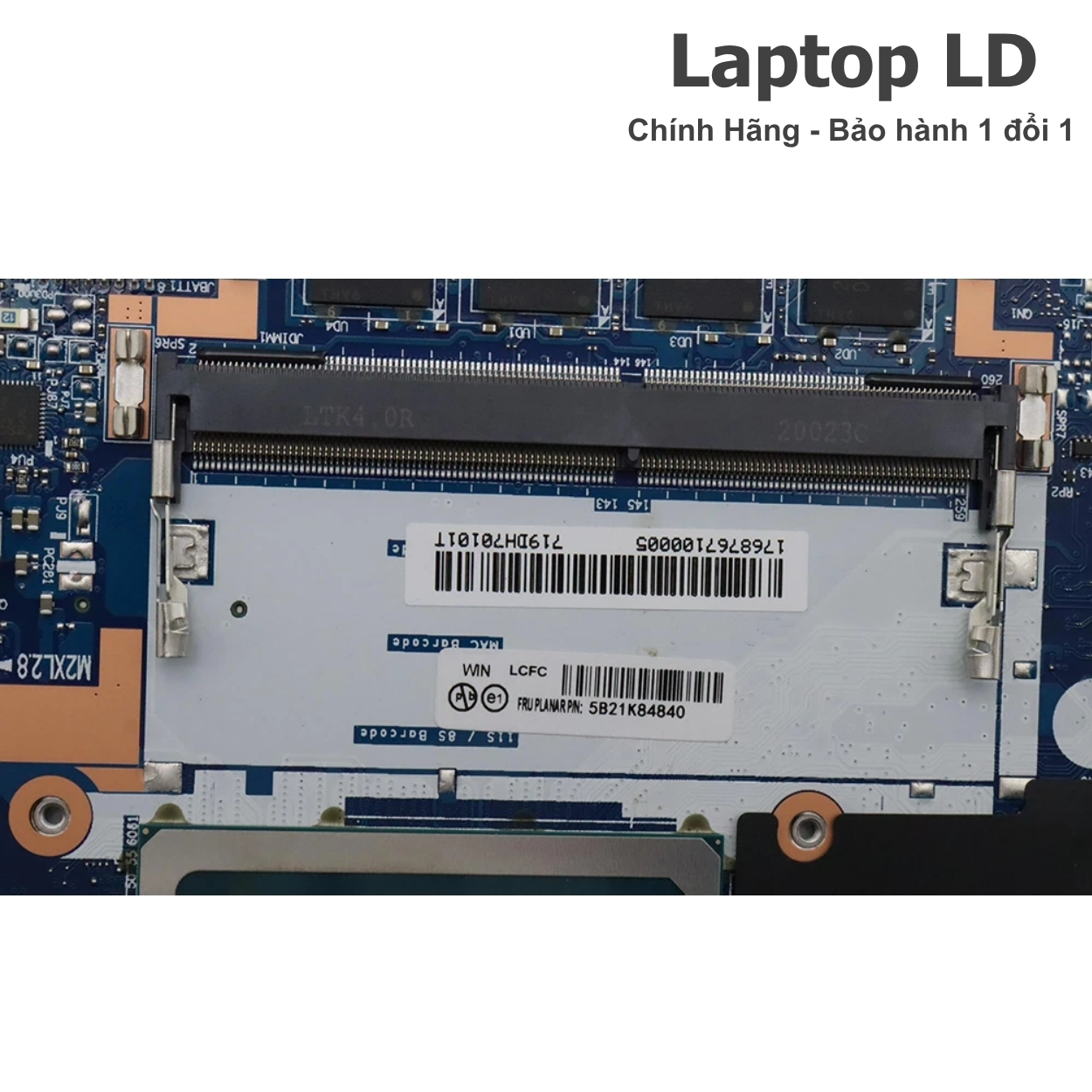

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Lenovo NM-E211
Nhóm ảnh giúp đối chiếu CPU i5-1240P, RAM 8GB onboard, khe SO-DIMM, hai khe M.2 2242, khu vực UMA, Wi-Fi, Thunderbolt 4, HDMI 2.1, LAN và mạch nguồn.
Dấu hiệu nên kiểm tra bo mạch ThinkPad E14 / E15 Gen 4
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi hoặc chỉ sáng đèn rồi tắt.
- Không nhận sạc USB-C 65W hoặc báo sạc chậm.
- Máy báo sạc nhưng pin không tăng hoặc tự tắt khi rút sạc.
- Thunderbolt 4 nóng, lỏng hoặc chập sau khi dùng dock.
- Nguồn chờ có nhưng không khởi tạo đủ nguồn CPU/RAM.
- Máy vào nguồn rồi tắt do BIOS/EC hoặc chập tải.
Lỗi RAM, SSD và BIOS
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- RAM onboard hoặc khe SO-DIMM lỗi gây không POST/xanh màn.
- Không nhận một trong hai SSD M.2 2242.
- Mất SSD sau sleep hoặc lỗi BitLocker/VMD.
- BIOS/EC lỗi sau cập nhật hoặc mất nguồn.
- Máy chỉ nhận RAM onboard hoặc chạy single-channel.
Lỗi hình ảnh, mạng và ngoại vi
- Intel Iris Xe/UHD mất nhận hoặc driver lỗi.
- HDMI 2.1 hoặc Thunderbolt DisplayPort không xuất hình.
- LAN RJ-45, USB-A, audio hoặc Wi-Fi mất nhận.
- Màn FHD chớp, sọc hoặc mất đèn nền.
- Camera, mic, loa, bàn phím hoặc vân tay mất nhận.
- Máy vào nước làm oxy hóa nguồn, USB-C và bàn phím.
Nên sửa hay thay bo mạch Lenovo NM-E211?
Main có CPU và RAM onboard nên cần loại trừ sạc USB-C, pin, thanh SO-DIMM, SSD, màn hình và module Wi-Fi trước khi kết luận thay bo.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở USB-C/TB4, HDMI, LAN, USB-A hoặc linh kiện bảo vệ.
- BIOS/EC lỗi có thể nạp lại và CPU chưa chập.
- Không nhận SSD do socket, nguồn 3,3V hoặc đường PCIe.
- Khe SO-DIMM lỗi nhưng RAM onboard và CPU còn ổn định.
- Oxy hóa nhẹ được phát hiện sớm.
- Chi phí sửa hợp lý và khả năng ổn định cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-1240P lỗi nặng hoặc chập nguồn lõi.
- RAM onboard lỗi nhiều chip hoặc lỗi bus dữ liệu.
- Chập nặng nhiều tầng nguồn hoặc cháy PCB.
- Main cong, đứt mạch nhiều lớp hoặc ăn mòn diện rộng.
- Bo đã sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã test đầy đủ.
Thông số kỹ thuật chính
Thông số áp dụng cho nền NM-E211 i5-1240P UMA 8GB onboard. FRU, revision, chassis E14/E15 và cấu hình màn hình phải kiểm theo máy thực tế.
| Tên sản phẩm | Main Lenovo ThinkPad E14 / E15 Gen 4 CPU Intel Core i5-1240P board NM-E211 |
|---|---|
| Dòng máy tương thích | ThinkPad E14 Gen 4 Intel Type 21E3/21E4; E15 Gen 4 Intel cần kiểm Machine Type, FRU, revision và đầu cáp |
| Board number | NM-E211; revision đọc trực tiếp trên PCB |
| Lenovo FRU | 5B21J08245, 5B21K84865 và 5B21R49137 được xác nhận cho E14 Gen 4 i5-1240P, Iris Xe, RAM onboard 8GB; FRU E15 phải kiểm tem thật |
| CPU | Intel Core i5-1240P onboard, 12 nhân gồm 4 P-core + 8 E-core, 16 luồng, Turbo tối đa 4,40GHz, 12MB Intel Smart Cache, Processor Base Power 28W |
| GPU / VGA | Intel Iris Xe Graphics eligible/capable, dùng chung RAM hệ thống; Lenovo lưu ý khi chạy RAM single-channel, đồ họa hoạt động như Intel UHD Graphics. Biến thể FRU trong bài là UMA, không có NVIDIA MX550 |
| RAM hỗ trợ | 8GB DDR4-3200 hàn trên main + 1 khe SO-DIMM DDR4-3200, dual-channel capable, tối đa 40GB theo Lenovo |
| Ổ cứng hỗ trợ | 2 khe M.2 2242: một PCIe 3.0 x4 và một PCIe 4.0 x4; hỗ trợ dual SSD, Lenovo thử nghiệm SSD M.2 2242 đến 1TB |
| Khe trên main | 1 khe SO-DIMM, 2 khe SSD M.2 2242, 1 khe WLAN M.2, đầu pin, màn hình, bàn phím, touchpad, loa, quạt, camera và vân tay tùy cấu hình |
| Cổng ngoài | 1 Thunderbolt 4/USB4 40Gbps hỗ trợ data, Power Delivery 3.0 và DisplayPort 1.4; 1 USB-A 3.2 Gen1 Always On; 1 USB-A 2.0; HDMI 2.1 tối đa 4K/60Hz; LAN RJ-45; audio 3,5mm và Kensington lock |
| Màn hình tương thích | E14: 14 inch FHD 1920×1080 TN/IPS 250–300 nit, touch tùy chọn; E15: 15,6 inch FHD 1920×1080 TN/IPS 250–300 nit, touch tùy chọn |
| Mạng và kết nối | LAN Gigabit Intel I219-V; Wi-Fi 6 hoặc Wi-Fi 6E và Bluetooth 5.1 tùy module/SKU |
| Pin | Pin Li-Polymer 45Wh hỗ trợ Rapid Charge hoặc 57Wh |
| Sạc | Adapter Lenovo USB-C 65W, Power Delivery 3.0, loại 2 chấu hoặc 3 chấu tùy thị trường |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu; có gói mở rộng tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn | Sạc USB-C 65W, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử sạc PD chuẩn, ngắt pin và đo dòng chờ. |
| Không nhận sạc USB-C | Cáp/củ PD, chân cổng, controller PD, đường CC hoặc BIOS/EC. | Thử sạc/cáp khác, đo VBUS/CC và kiểm đàm phán nguồn. |
| Treo logo | BIOS/EC, RAM onboard/SO-DIMM, SSD, CPU hoặc thiết bị ngoại vi. | Tháo SSD, tháo thanh SO-DIMM, reset BIOS và kiểm RAM onboard. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, RAM onboard, nguồn RAM, BIOS hoặc CPU. | Thử thanh chuẩn, kiểm khe và nguồn RAM. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc PCIe. | Đổi ổ giữa hai khe, đo nguồn và kiểm BIOS/VMD. |
| Đồ họa chỉ hiện UHD | RAM đang single-channel hoặc cấu hình driver/BIOS. | Lắp thêm SO-DIMM tương thích để chạy dual-channel và kiểm driver. |
| Mất Thunderbolt/HDMI | Cổng, linh kiện bảo vệ, controller, driver hoặc BIOS. | Thử cáp/dock khác và kiểm nguồn/tín hiệu cổng. |
| Máy nóng/tự tắt | Bụi, quạt, heatpipe, keo tản hoặc nguồn CPU. | Vệ sinh, kiểm quạt và theo dõi nhiệt độ/công suất. |
| Máy vào nước | Oxy hóa nguồn, USB-C, RAM, SSD, LAN hoặc bàn phím. | Ngắt pin, soi bo và đo chập trước khi cấp nguồn. |

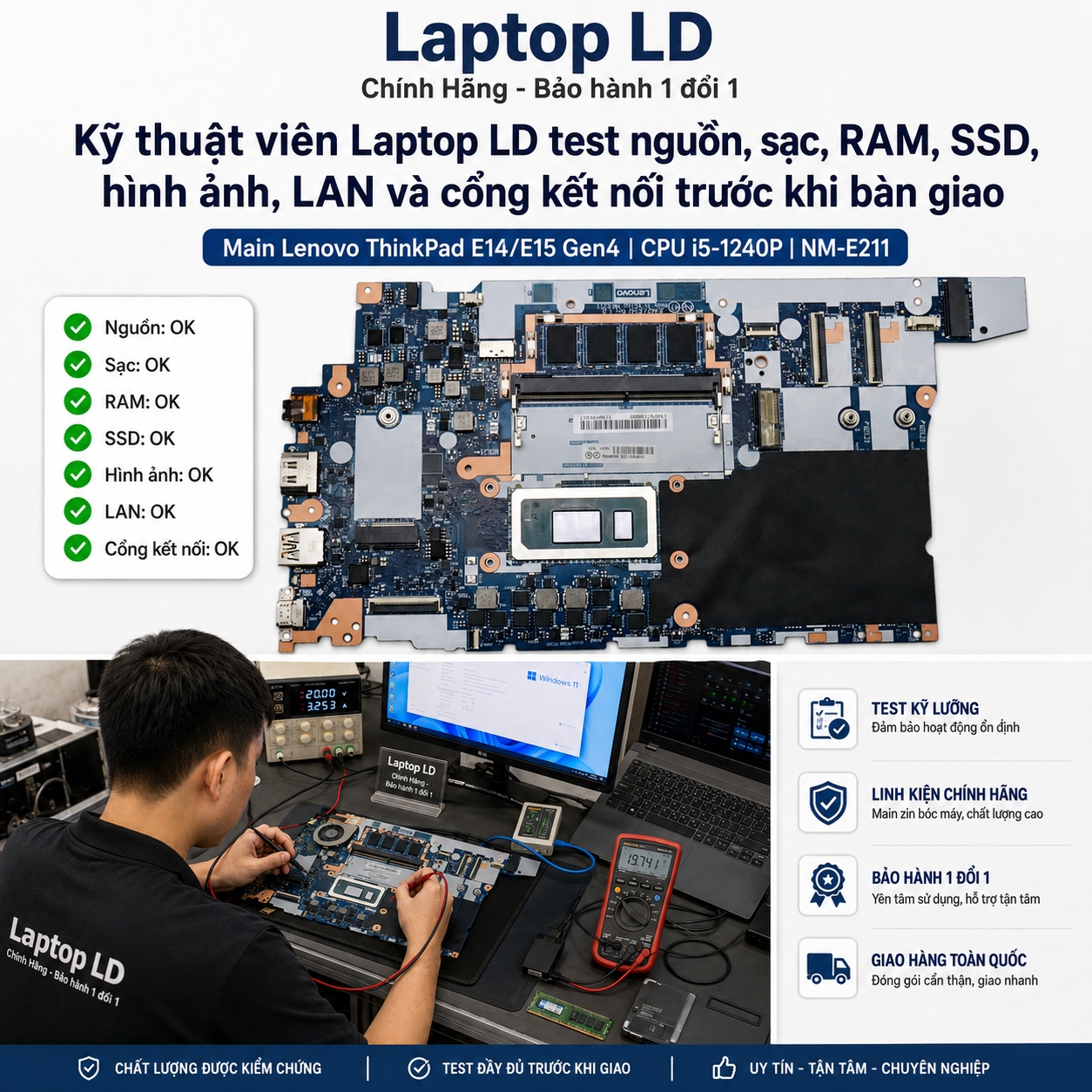

Ảnh test bo mạch trước khi thay
Ảnh test cần thể hiện nguồn USB-C 65W, CPU, RAM onboard + SO-DIMM, hai SSD M.2, Intel Iris Xe/UHD, màn hình, Thunderbolt 4, HDMI 2.1, LAN, USB-A, Wi-Fi và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận model E14/E15, Machine Type, serial, lỗi nguồn, RAM, SSD, hình ảnh, cổng và lịch sử sửa chữa.
-
Kiểm tra và khoanh vùng lỗi
Test sạc, pin, RAM, SSD, BIOS/EC, màn hình, LAN, Wi-Fi và từng cổng.
-
Đối chiếu đúng main
Xác minh i5-1240P, NM-E211, Lenovo FRU, revision và bản UMA 8GB onboard.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian và bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, lắp main và test CPU, RAM, SSD, hình ảnh, Thunderbolt, HDMI, LAN và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra máy, nhận phiếu bảo hành và hướng dẫn dùng sạc USB-C đúng chuẩn.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu.
Gia hạn tới 24 tháng
Có thể chọn gói bảo hành dài hơn cho main Lenovo ThinkPad NM-E211.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy do sạc/dock sai hoặc tự ý sửa chữa.
Xem chính sách bảo hành
Khách nên xem chính sách bảo hành Laptop LD trước khi đặt main.

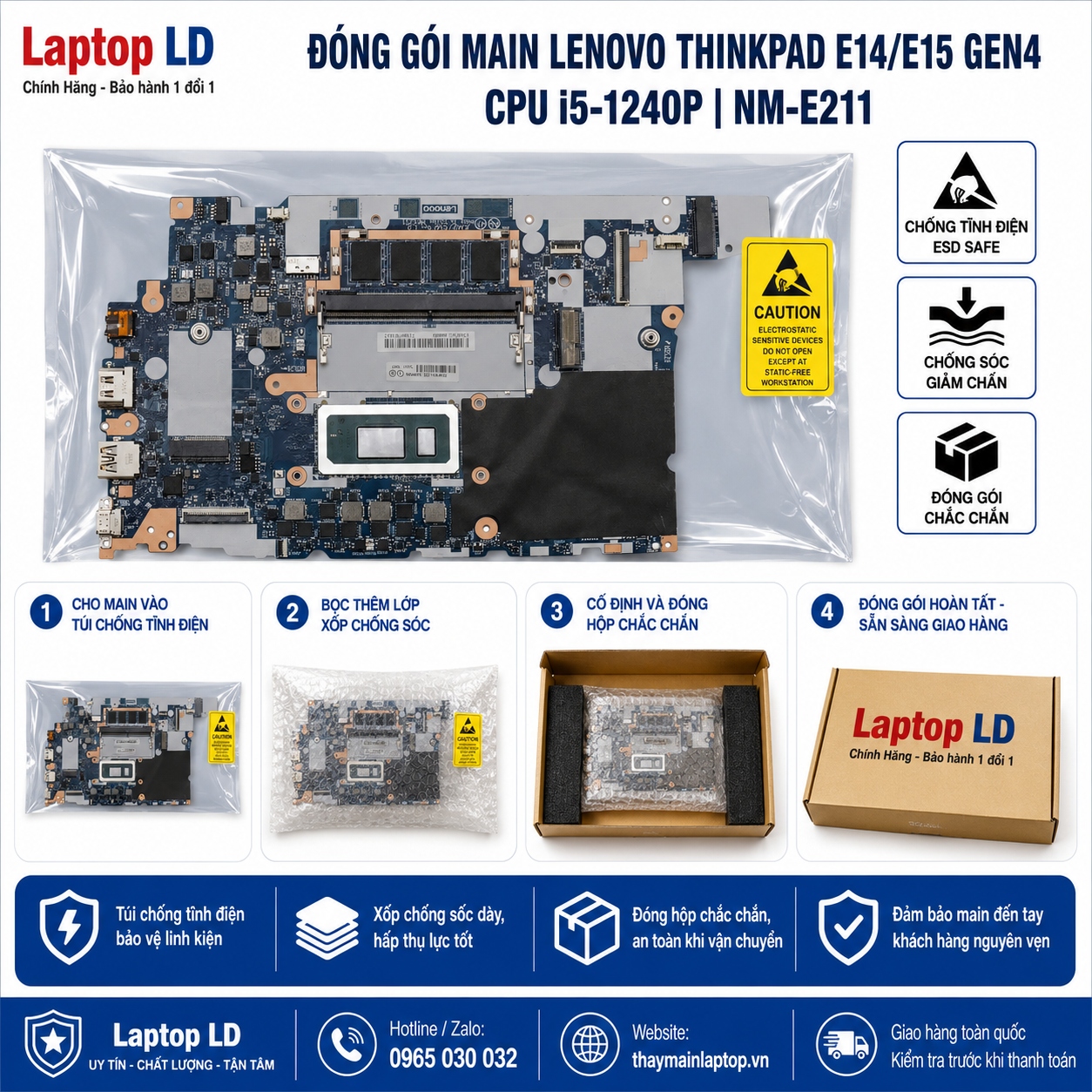

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main NM-E211 có CPU và RAM onboard, nhiều socket và cổng USB-C nên cần túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng nhiều lớp.
Câu hỏi thường gặp
NM-E211 dùng cho E14 hay E15 Gen 4?
FRU 5B21J08245/5B21K84865/5B21R49137 được xác nhận rõ cho E14 Gen 4. Thị trường linh kiện ghi nhận NM-E211 dùng chung E14/E15, nhưng E15 phải kiểm FRU và đầu cáp thực tế.
CPU i5-1240P có bao nhiêu nhân và luồng?
CPU có 12 nhân gồm 4 P-core và 8 E-core, 16 luồng, Turbo tối đa 4,40GHz và 12MB cache.
Main này có RAM onboard không?
Có. Biến thể FRU trong bài có 8GB DDR4-3200 hàn trên main và một khe SO-DIMM, tổng tối đa 40GB theo Lenovo.
Đồ họa là Iris Xe hay Intel UHD?
i5-1240P là Iris Xe eligible. Lenovo lưu ý khi RAM chạy single-channel, đồ họa hoạt động như Intel UHD; lắp thêm SO-DIMM để có dual-channel và khả năng Iris Xe.
Main này có NVIDIA MX550 không?
Không. Các FRU nêu trong bài là bản UMA. E14/E15 Gen 4 có tùy chọn MX550 nhưng dùng board SWG/FRU và tản nhiệt khác.
Máy có bao nhiêu khe SSD?
Có hai khe M.2 2242: một PCIe 3.0 x4 và một PCIe 4.0 x4, hỗ trợ dual SSD.
Thunderbolt 4 có sạc và xuất hình không?
Có. Cổng Thunderbolt 4/USB4 40Gbps hỗ trợ Power Delivery 3.0 và DisplayPort 1.4.
Máy có đầu đọc thẻ nhớ không?
Không. Lenovo PSREF công bố không có card reader.
Pin và sạc có thông số gì?
Máy dùng pin 45Wh hoặc 57Wh và adapter USB-C 65W PD 3.0.
Thay main có mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. BitLocker hoặc SSD lỗi cần xử lý riêng.
