Thay main Lenovo ThinkBook 15 G4 / 14 G4 IAP i7-1260P LA-L931P đúng mã, test kỹ trước khi giao
Nếu Lenovo ThinkBook 15 G4 IAP hoặc ThinkBook 14 G4 IAP của anh/chị bị không lên nguồn, không nhận sạc USB-C, treo logo Lenovo, không nhận SSD M.2, lỗi RAM DDR4, mất hình màn 14/15.6 inch, không xuất HDMI/USB-C/Thunderbolt 4, không nhận LAN RJ45, lỗi Intel Iris Xe, lỗi MX550 nếu là bản VGA rời hoặc chập nguồn sau khi vào nước, Laptop LD sẽ kiểm tra trước để xác định nên sửa main hay thay main Lenovo ThinkBook 15 G4 / 14 G4 IAP CPU i7-1260P LA-L931P.
Bo mạch LA-L931P nền ThinkBook 14/15 G4 IAP dùng CPU Intel Core i7-1260P, RAM DDR4-3200 dạng 8GB hàn trên main kèm 1 khe DDR4 SO-DIMM, hỗ trợ tối đa 40GB, 2 khe M.2 PCIe 4.0, đồ họa Intel Iris Xe khi chạy dual-channel hoặc Intel UHD khi single-channel, một số cấu hình có NVIDIA GeForce MX550 2GB GDDR6. Dòng này có USB-C 3.2 Gen 2, Thunderbolt 4, HDMI, RJ45 LAN, card reader, Wi-Fi 6/6E và sạc USB-C PD 65W.
Xác thực kỹ thuật
Thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã linh kiện, mã PCB, thông số Lenovo PSREF, mã bo LA-L931P và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng main, đúng RAM, đúng VGA và hạn chế mua nhầm mã.
- ThinkBook 15 G4 IAP
- ThinkBook 14 G4 IAP
- LA-L931P
- i7-1260P
- 12 nhân 16 luồng
- 8GB onboard
- 1 khe DDR4
- DDR4-3200
- Tối đa 40GB
- Intel Iris Xe
- MX550 2GB tùy bản
- 2 khe M.2
- Thunderbolt 4
- USB-C PD
- HDMI 4K60
- RJ45 LAN
- Card reader
- Sạc 65W USB-C
- BH 1 đổi 1
Cần gửi gì để Laptop LD báo đúng main?
Mã LA-L931P được gặp trên ThinkBook 14 G4 IAP và ThinkBook 15 G4 IAP. Tuy nhiên khi thay main vẫn phải kiểm đúng mã máy, mã Type, FRU/PN, dung lượng RAM hàn, bản có hay không có MX550 và layout cổng vì 14 inch và 15.6 inch khác vỏ, màn, pin, cáp và cụm lắp đặt.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi rõ Lenovo ThinkBook 14 G4 IAP hoặc ThinkBook 15 G4 IAP.
- Ảnh Type máy, ví dụ nhóm 21DH/21DJ theo cấu hình thực tế.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã main LA-L931P, mã PCB, FRU/PN Lenovo hoặc mã in trên bo.
- Ảnh khu vực CPU i7-1260P, RAM DDR4 onboard, khe DDR4 SO-DIMM, 2 khe SSD M.2 và khu vực VGA nếu có MX550.
- Ảnh cụm cổng USB-C, Thunderbolt 4, HDMI, RJ45 LAN, card reader, jack audio và khu vực sạc USB-C.
- Mô tả lỗi thực tế: không nguồn, không nhận sạc, treo logo, mất hình, không nhận SSD, lỗi RAM, lỗi MX550, vào nước hoặc sập tải.
Lợi ích khi gửi đủ ảnh
- Báo đúng main Lenovo ThinkBook 15 G4 / 14 G4 IAP i7-1260P LA-L931P.
- Phân biệt đúng bản chỉ Intel Iris Xe/UHD và bản có MX550 2GB.
- Biết trước máy là bản 14 inch hay 15.6 inch để kiểm cáp, màn, pin và cụm vỏ.
- Tránh nhầm ThinkBook G4 thường với ThinkBook G4+ i7-12700H RTX 2050.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.

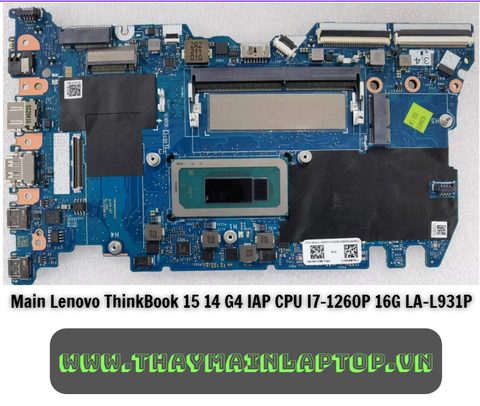

Vị trí linh kiện và ảnh tổng thể main Lenovo ThinkBook 15/14 G4 IAP LA-L931P
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU i7-1260P, RAM DDR4 onboard, khe DDR4 SO-DIMM, 2 khe SSD M.2, VGA MX550 nếu có, cụm USB-C, Thunderbolt 4, HDMI, RJ45 LAN, card reader và vùng nguồn trên bo mạch.

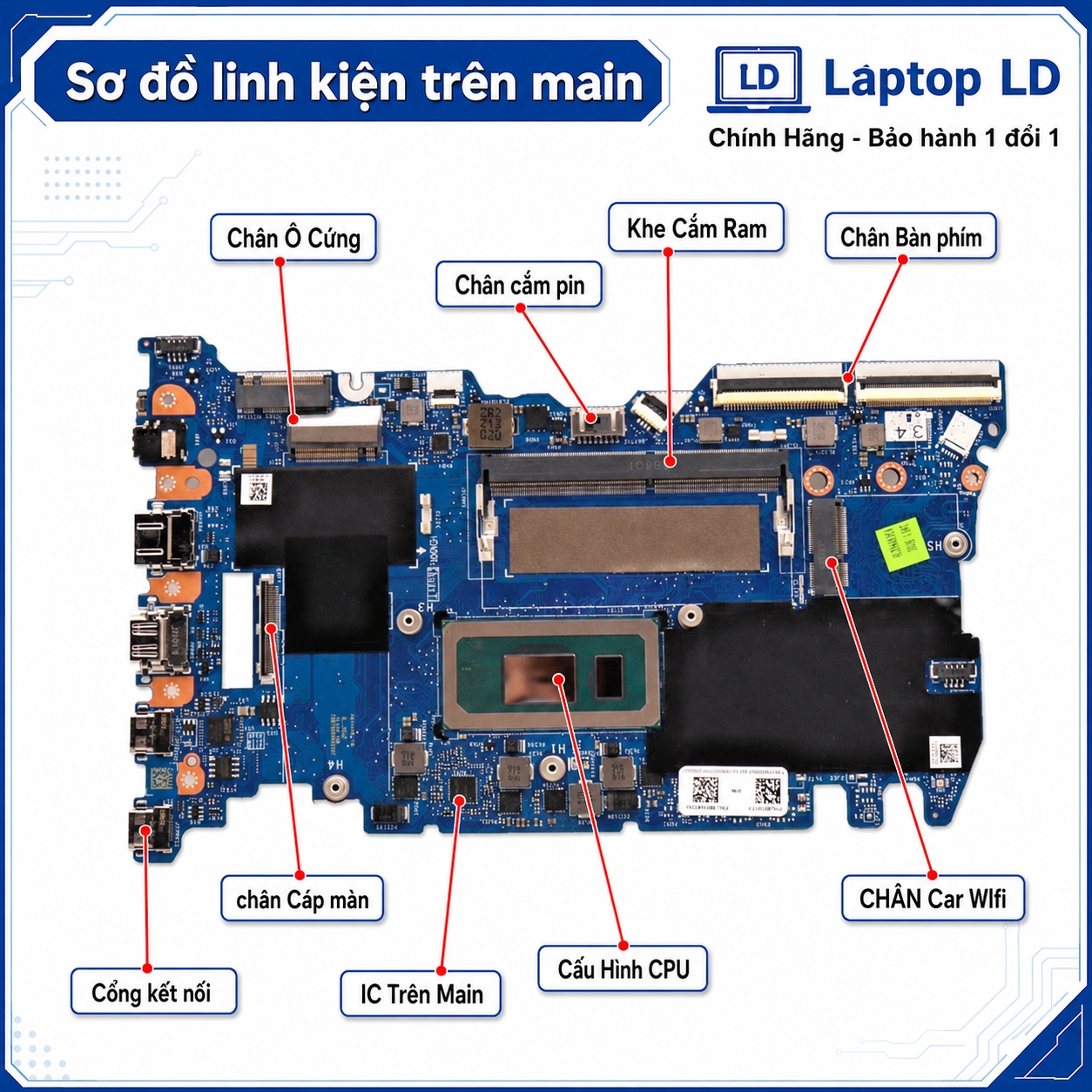

Vị trí CPU i7-1260P, RAM DDR4, SSD M.2 và cụm cổng trên main Lenovo ThinkBook 15/14 G4 IAP LA-L931P

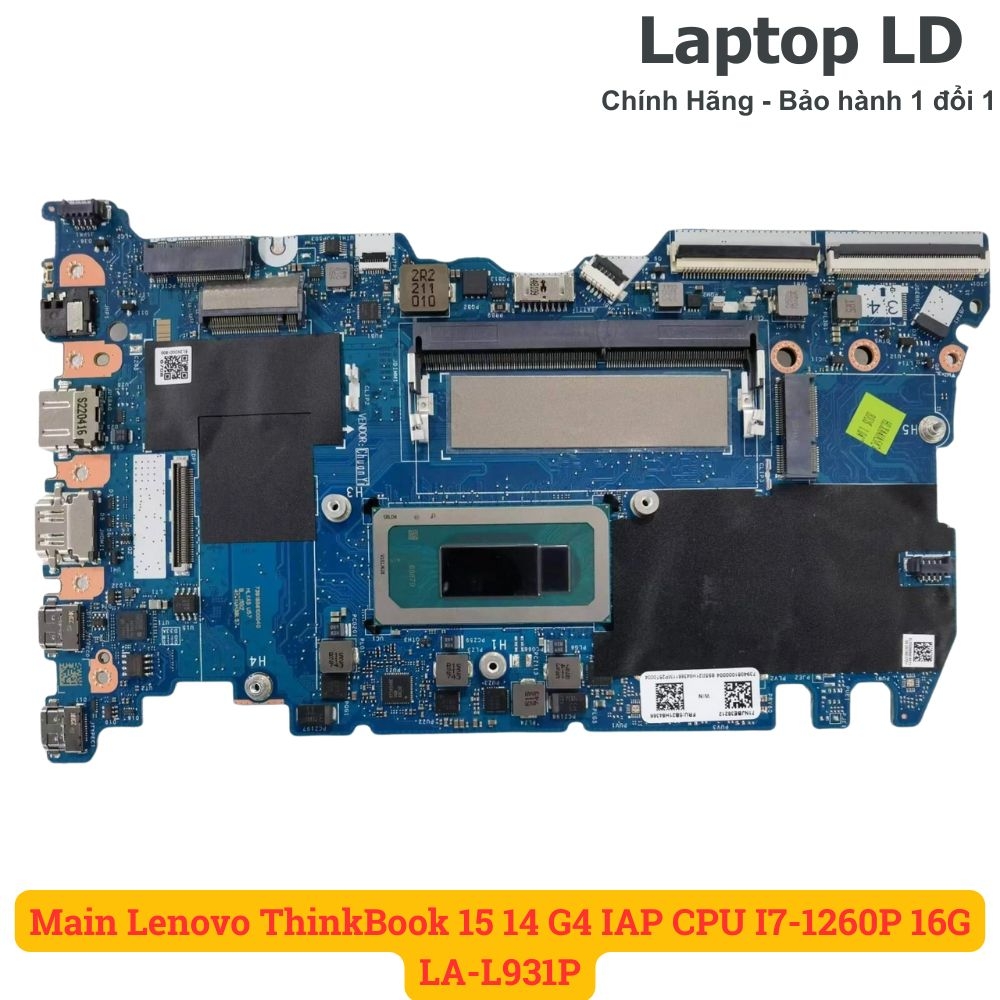

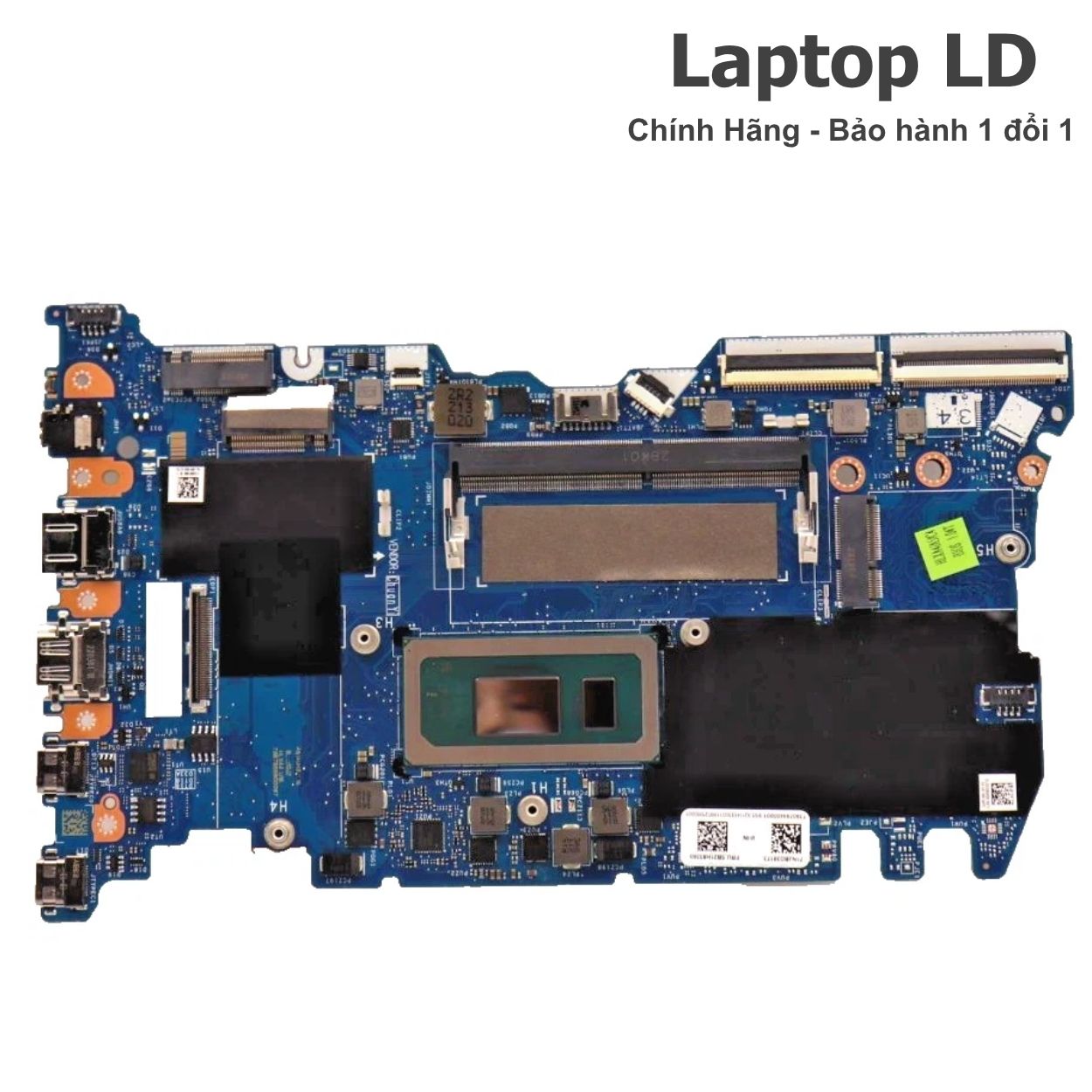

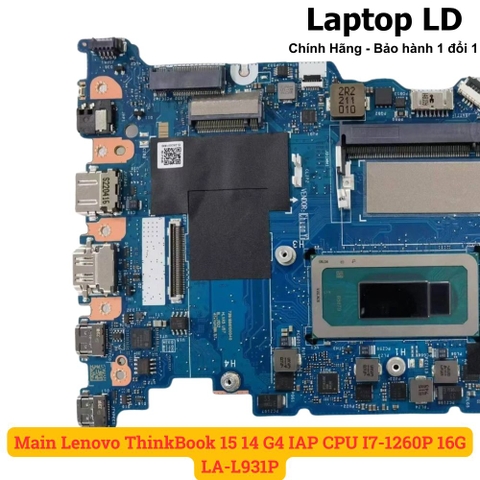

Mặt trước main Lenovo ThinkBook 15/14 G4 IAP LA-L931P – đối chiếu CPU, RAM, SSD, VGA tùy bản và cụm cổng

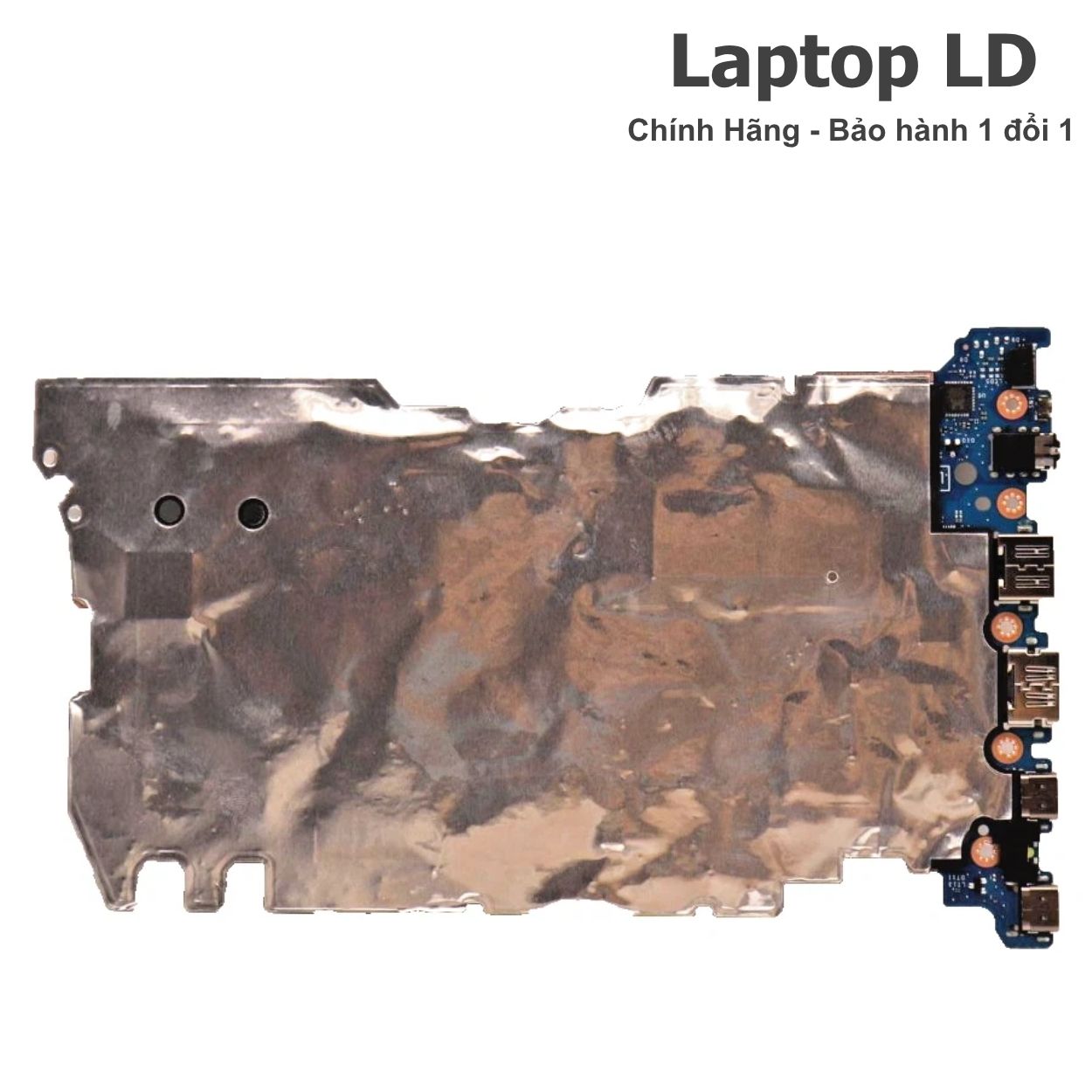

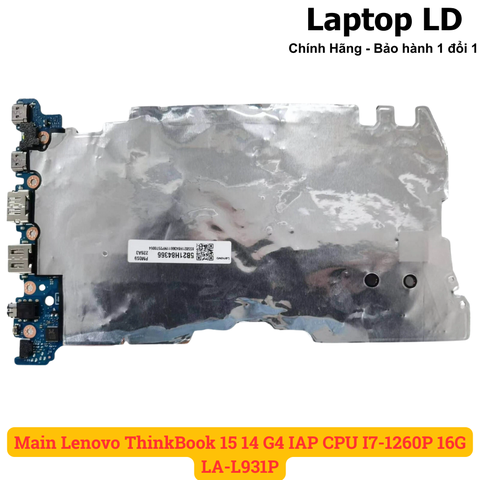

Mặt sau main Lenovo ThinkBook 15/14 G4 IAP LA-L931P – kiểm tra mã bo, FRU, điểm tiếp xúc và tình trạng linh kiện
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá main Lenovo ThinkBook 15/14 G4 IAP i7-1260P LA-L931P được báo theo tình trạng bo mạch, bản có hoặc không có MX550, dung lượng RAM hàn, mã FRU/PN, số lượng tồn kho và gói bảo hành.
Công lắp
Khi thay bo mạch tại Laptop LD, khách được hỗ trợ công lắp, vệ sinh khu vực tản nhiệt và kiểm lại máy trước khi bàn giao. Máy có lỗi phụ như màn, SSD, RAM rời, pin, sạc USB-C, bàn phím, camera hoặc cáp sẽ được báo riêng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể chờ lấy khi có sẵn đúng main và máy không vào nước, không chập cháy nặng, không lỗi kèm màn, SSD, pin, sạc USB-C, Wi-Fi, VGA hoặc RAM. Máy từng sửa nhiều lần cần kiểm kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc USB-C PD, pin, 2 khe SSD M.2, RAM DDR4 onboard, khe RAM SO-DIMM, hình ảnh, HDMI, USB-C, Thunderbolt 4, USB-A, RJ45 LAN, card reader, Wi-Fi, Bluetooth, âm thanh, bàn phím, touchpad và nhiệt độ.
- Test riêng CPU i7-1260P, Intel Iris Xe/UHD và MX550 nếu máy là bản VGA rời.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng.
Bo mạch LA-L931P dùng cho máy nào?
Dòng máy phù hợp
- Lenovo ThinkBook 14 G4 IAP.
- Lenovo ThinkBook 15 G4 IAP.
- Mainboard LA-L931P.
- FRU/PN thường gặp: 5B21H84366 theo nguồn linh kiện.
- CPU Intel Core i7-1260P onboard.
- RAM 8GB soldered DDR4-3200 + 1 khe DDR4 SO-DIMM.
- Đồ họa Intel Iris Xe hoặc Intel UHD tùy cấu hình RAM.
- Một số cấu hình ThinkBook 14/15 G4 IAP có NVIDIA GeForce MX550 2GB GDDR6.
- Ổ cứng hỗ trợ 2 khe M.2 SSD PCIe 4.0 x4.
Không nên thay chéo khi chưa kiểm
- Không nhầm ThinkBook 14/15 G4 IAP với ThinkBook 14/16 G4+ IAP.
- Không ghi RTX 2050 cho dòng G4 thường vì PSREF dòng này ghi MX550, không phải RTX 2050.
- Không ghi RAM LPDDR5 onboard vì dòng LA-L931P dùng DDR4-3200, 8GB hàn + 1 khe SO-DIMM.
- Không nhầm i7-1260P với i7-12700H, i7-1255U hoặc i5-1240P.
- Không lắp chéo 14 inch và 15.6 inch nếu chưa đối chiếu cáp, chân kết nối, pin, layout vỏ và FRU.
- Không bỏ sót Thunderbolt 4, USB-C PD, RJ45 LAN và card reader khi viết thông số.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Lenovo ThinkBook 14 G4 IAP hoặc ThinkBook 15 G4 IAP. | Nhầm sang ThinkBook 14 G4+ IAP / 16 G4+ IAP hoặc ThinkBook G5/G6. |
| Mã main | LA-L931P. | Ghi thiếu mã bo hoặc nhầm sang main G4+ dùng nền khác. |
| FRU/PN tham khảo | 5B21H84366 theo nguồn linh kiện bán main i7-1260P 8G LA-L931P. | Nhầm FRU khác CPU, RAM hoặc VGA. |
| CPU | Intel Core i7-1260P, 12 nhân gồm 4 P-core + 8 E-core, 16 luồng, P-core 2.1GHz / E-core 1.5GHz, P-core tối đa 4.7GHz / E-core tối đa 3.4GHz, 18MB cache. | Ghi nhầm i7-12700H hoặc i7-1255U. |
| GPU tích hợp | Intel Iris Xe Graphics khi chạy dual-channel; nếu single-channel sẽ hoạt động như Intel UHD Graphics. | Ghi cố định Iris Xe cho mọi cấu hình RAM. |
| GPU rời tùy cấu hình | NVIDIA GeForce MX550 2GB GDDR6 trên một số bản ThinkBook 14/15 G4 IAP. | Ghi nhầm RTX 2050 hoặc MX450. |
| RAM | 8GB soldered DDR4-3200 + 1 khe DDR4 SO-DIMM, tối đa 40GB. | Ghi sai LPDDR5 onboard hoặc ghi có 2 khe RAM rời. |
| Ổ cứng | Hỗ trợ 2 ổ M.2 SSD; 2 khe M.2 2280 PCIe 4.0 x4. | Ghi sai chỉ có 1 khe SSD hoặc ghi SATA. |
| Màn 14 inch | ThinkBook 14 G4 IAP có tùy chọn FHD 14 inch, TN/IPS, có bản cảm ứng hoặc không cảm ứng. | Ghi nhầm 2.8K của dòng G4+. |
| Màn 15.6 inch | ThinkBook 15 G4 IAP có tùy chọn FHD 15.6 inch, TN/IPS, có bản 45% NTSC hoặc 100% sRGB, có bản cảm ứng hoặc không cảm ứng. | Ghi nhầm màn 14 inch khi đăng cho máy 15.6 inch. |
| Cổng ngoài | USB-C 3.2 Gen 2 PD/DP, Thunderbolt 4 USB4 40Gbps PD/DP, HDMI 4K60, RJ45 LAN, card reader, USB-A, audio 3.5mm. | Bỏ sót Thunderbolt 4, RJ45 hoặc card reader. |
| Pin | ThinkBook 14 G4 IAP: 45Wh hoặc 60Wh; ThinkBook 15 G4 IAP: 45Wh hoặc 60Wh. | Ghi nhầm pin 46.5Wh/62Wh của ThinkBook 14 G4+. |
| Sạc | 65W USB-C PD 3.0. | Ghi nhầm sạc chân tròn hoặc sạc 100W của dòng G4+. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem máy, mã PCB, FRU/PN, CPU, GPU, RAM, SSD và cụm cổng trước khi đặt hàng.
Ảnh chi tiết CPU, RAM, khe SSD và cụm cổng trên main LA-L931P
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng CPU i7-1260P, RAM DDR4 onboard, khe DDR4 SO-DIMM, 2 khe SSD M.2, USB-C, Thunderbolt 4, HDMI, RJ45 LAN, card reader và khu vực nguồn.

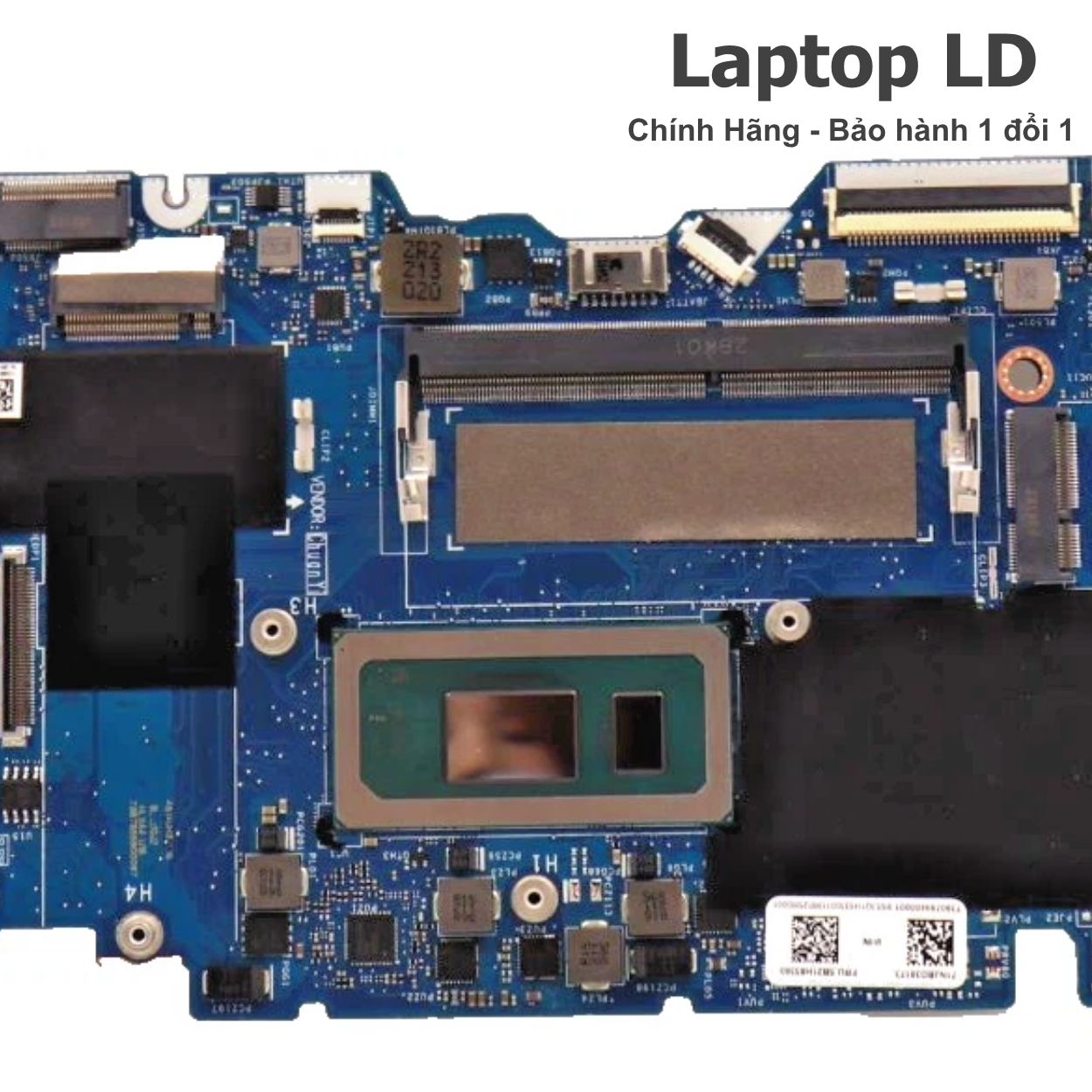

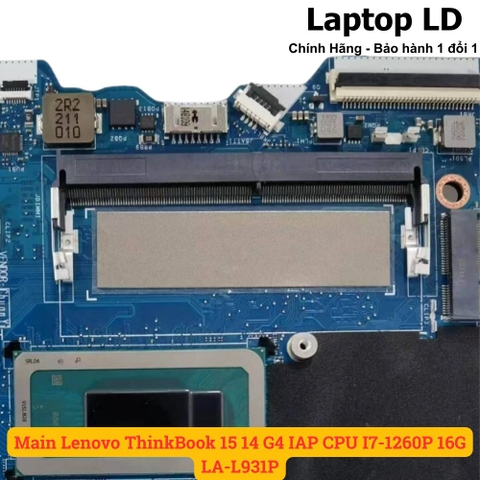

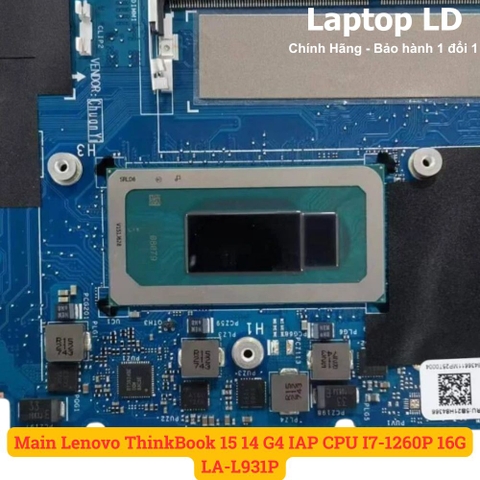

CPU Intel Core i7-1260P, RAM DDR4 onboard và khe RAM SO-DIMM trên main Lenovo ThinkBook 15/14 G4 IAP LA-L931P

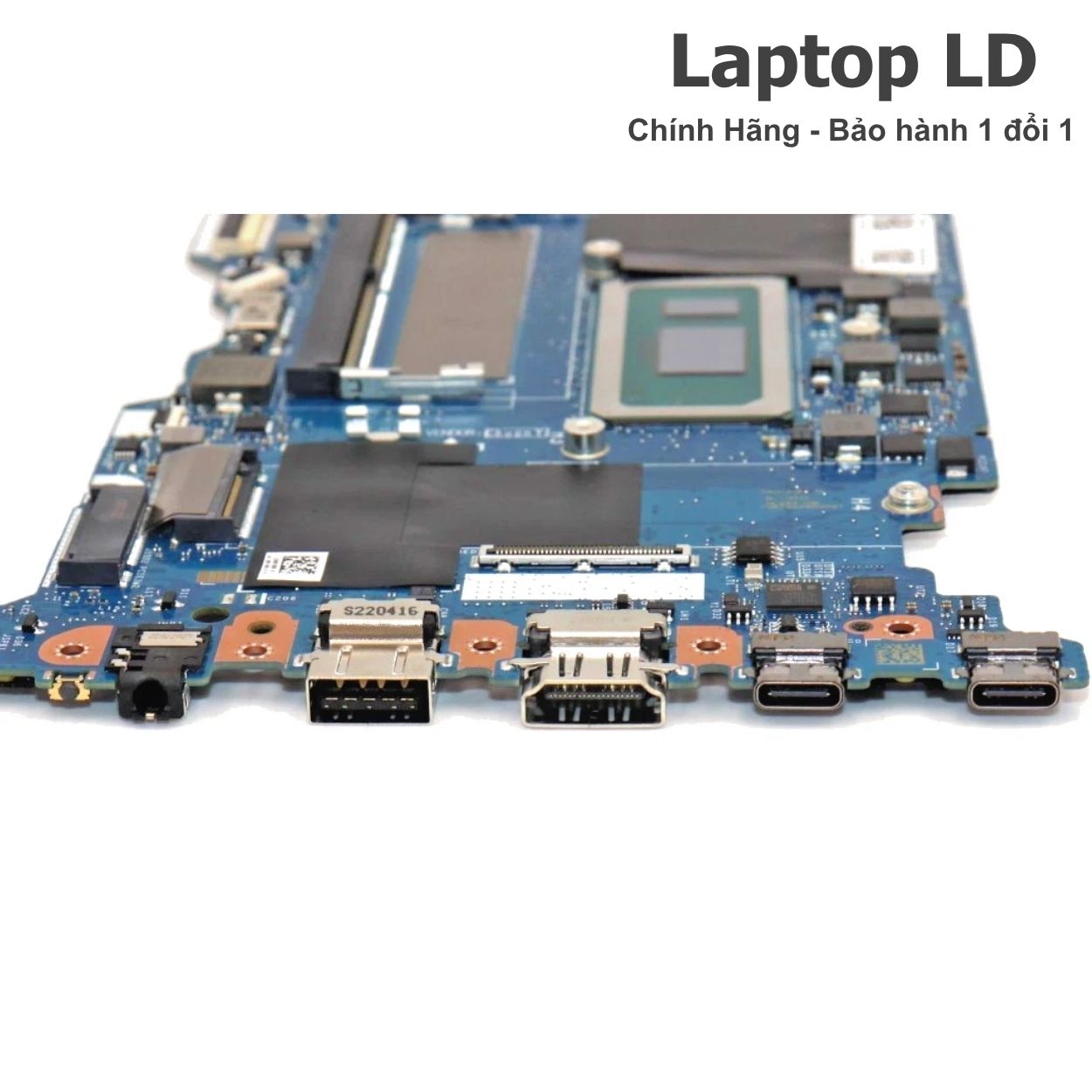

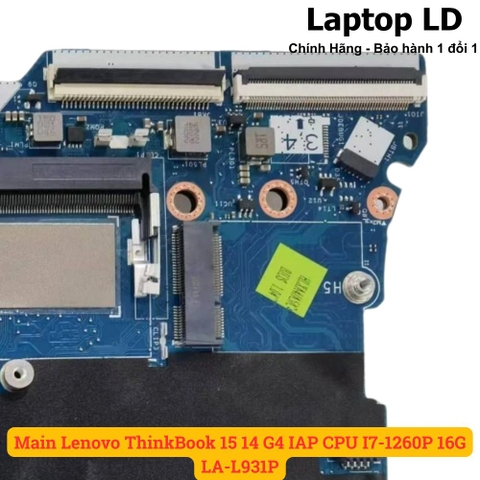

2 khe SSD M.2, USB-C, Thunderbolt 4, HDMI, RJ45 LAN và card reader trên main Lenovo ThinkBook 15/14 G4 IAP
Dấu hiệu nên kiểm tra bo mạch Lenovo ThinkBook 15/14 G4 IAP LA-L931P
Lỗi nguồn, sạc và pin
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Không nhận sạc USB-C 65W hoặc nhận sạc nhưng pin không nạp.
- Cắm cổng USB-C hoặc Thunderbolt 4 không nhận Power Delivery.
- Máy tự tắt khi chạy tải CPU, xuất nhiều màn hình hoặc dùng dock Thunderbolt.
- Máy nóng bất thường quanh vùng nguồn CPU dù chưa tải nặng.
- Pin báo lỗi, tụt nhanh hoặc máy tắt khi rút sạc.
Lỗi khởi động, RAM, SSD
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Không nhận một trong hai khe SSD M.2 dù SSD đã test tốt.
- Lỗi RAM DDR4 onboard hoặc khe DDR4 SO-DIMM gây không POST, treo máy, xanh màn hoặc restart ngẫu nhiên.
- Máy có nguồn nhưng màn đen, không xuất hình qua HDMI, USB-C hoặc Thunderbolt 4.
- BIOS nhận sai thiết bị, mất boot sau khi thay SSD hoặc cập nhật firmware.
- Máy treo khi cắm dock, xuất nhiều màn hình hoặc dùng card reader.
Lỗi VGA, cổng và ngoại vi
- Intel Iris Xe/UHD lỗi driver, mất tăng tốc đồ họa hoặc xuất hình không ổn định.
- MX550 lỗi driver, mất GPU rời hoặc treo khi mở phần mềm đồ họa nếu máy là bản VGA rời.
- Thunderbolt 4 không nhận dock, không xuất hình hoặc không nhận sạc PD.
- HDMI không xuất hình dù màn ngoài và cáp tốt.
- RJ45 LAN, card reader, USB-A, Wi-Fi 6/6E hoặc Bluetooth hoạt động chập chờn.
- Camera, vân tay, loa Dolby Audio, mic hoặc bàn phím lỗi sau khi máy vào nước.
Nên sửa hay thay bo mạch Lenovo ThinkBook 15/14 G4 IAP?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc USB-C, pin, SSD, RAM DDR4, BIOS, màn hình, cáp màn, nguồn CPU, Intel Iris Xe/UHD, MX550 nếu có, cụm USB-C, Thunderbolt 4, HDMI, card reader, RJ45 LAN và tản nhiệt trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở cổng USB-C, Thunderbolt 4, HDMI, USB-A, card reader, LAN RJ45 hoặc IC bảo vệ.
- Lỗi BIOS có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi không nhận SSD nằm ở socket M.2, nguồn SSD hoặc tiếp xúc cơ khí.
- Lỗi sạc PD nhẹ, chưa cháy lan sang nguồn CPU, RAM, VGA hoặc nguồn SSD.
- Lỗi khe RAM SO-DIMM, socket SSD, card reader hoặc cổng LAN chưa ảnh hưởng nền CPU.
- Lỗi webcam, vân tay, loa, mic, bàn phím hoặc touchpad nằm ở cáp hoặc socket phụ.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU Intel Core i7-1260P hoặc lỗi nền tảng Intel Iris Xe/UHD.
- Lỗi RAM DDR4 onboard gây không POST hoặc lỗi ngẫu nhiên khó ổn định.
- Lỗi GPU MX550 hoặc VRAM GDDR6 nếu máy là bản VGA rời.
- Bo mạch chập nặng vùng nguồn CPU, nguồn chờ, nguồn sạc USB-C hoặc nguồn SSD.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bo hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, hình, SSD, RAM, Thunderbolt 4, HDMI, Wi-Fi và LAN.
Thông số kỹ thuật chính
| Tên sản phẩm | Main Lenovo ThinkBook 15 G4 / 14 G4 IAP CPU Intel Core i7-1260P LA-L931P |
|---|---|
| Dòng máy tương thích | Lenovo ThinkBook 14 G4 IAP / Lenovo ThinkBook 15 G4 IAP, cần đối chiếu Type, FRU/PN, cáp, màn, pin và layout vỏ thực tế |
| Mã main | LA-L931P |
| FRU/PN tham khảo | 5B21H84366 theo nguồn linh kiện main i7-1260P 8G LA-L931P |
| CPU | Intel Core i7-1260P, 12 nhân gồm 4 P-core + 8 E-core, 16 luồng, P-core 2.1GHz / E-core 1.5GHz, P-core tối đa 4.7GHz / E-core tối đa 3.4GHz, 18MB cache |
| GPU / VGA tích hợp | Intel Iris Xe Graphics khi cấu hình dual-channel; nếu single-channel sẽ hoạt động như Intel UHD Graphics |
| GPU / VGA rời tùy cấu hình | NVIDIA GeForce MX550 2GB GDDR6 trên một số cấu hình ThinkBook 14/15 G4 IAP |
| RAM hỗ trợ | 8GB soldered DDR4-3200 + 1 khe DDR4 SO-DIMM, dual-channel capable, hỗ trợ tối đa 40GB |
| Ổ cứng hỗ trợ | Tối đa 2 ổ M.2 SSD; hỗ trợ M.2 2242 SSD tối đa 1TB và M.2 2280 SSD tối đa 1TB theo Lenovo PSREF |
| Khe SSD | 2 khe M.2 2280 PCIe 4.0 x4 |
| Cổng ngoài | 1 USB-C 3.2 Gen 2 hỗ trợ data / Power Delivery 3.0 / DisplayPort 1.4, 1 Thunderbolt 4 / USB4 40Gbps hỗ trợ data / Power Delivery 3.0 / DisplayPort 1.4, 1 HDMI 4K60, 1 RJ45 LAN, 1 card reader, 2 USB-A 3.2 Gen 1, 1 jack tai nghe/mic 3.5mm |
| Màn hình ThinkBook 14 G4 IAP | 14 inch FHD 1920x1080, TN hoặc IPS, anti-glare, 45% NTSC hoặc 100% sRGB, có bản cảm ứng hoặc không cảm ứng tùy cấu hình |
| Màn hình ThinkBook 15 G4 IAP | 15.6 inch FHD 1920x1080, TN hoặc IPS, anti-glare, 45% NTSC hoặc 100% sRGB, có bản cảm ứng hoặc không cảm ứng tùy cấu hình |
| Wi-Fi / Bluetooth | 802.11ac, Wi-Fi 6 hoặc Wi-Fi 6E 802.11ax 2x2 + Bluetooth 5.1; Bluetooth 5.2 hardware ready tùy hệ điều hành |
| LAN | Gigabit Ethernet RJ45, Intel Ethernet Connection I219-LM hoặc I219-V theo cấu hình, hỗ trợ Wake-on-LAN |
| Camera | HD 720p hoặc FHD 1080p, privacy shutter, fixed focus theo cấu hình |
| Âm thanh | Realtek ALC3287, stereo speakers 2W x2, Dolby Audio, dual microphone array with AI-based noise-cancelling |
| Bàn phím | 6-row spill-resistant keyboard, multimedia Fn keys, SMB Service Hot key; bản 15.6 inch có numeric keypad |
| Touchpad | Buttonless Mylar surface multi-touch touchpad, Precision TouchPad |
| Bảo mật | Firmware TPM 2.0, Kensington Nano Security Slot, vân tay tích hợp nút nguồn, BIOS password, self-healing BIOS, camera privacy shutter |
| Pin | Integrated Li-Polymer 45Wh hoặc 60Wh, hỗ trợ Rapid Charge / Rapid Charge Pro tùy cấu hình |
| Sạc | 65W USB-C PD 3.0, 3-pin hoặc slim 2-pin tùy quốc gia |
| Kích thước 14 inch | 323 x 218 x 17.9 mm, trọng lượng từ khoảng 1.4 kg |
| Kích thước 15.6 inch | 357 x 235 x 18.9 mm, trọng lượng từ khoảng 1.7 kg |
| Màu sắc | Mineral Grey, dual-tone design |
| Vỏ máy | ThinkBook 14 G4 IAP: nhôm mặt A và D; ThinkBook 15 G4 IAP: nhôm mặt A, đáy PC-ABS |
| Bảo hành | 1 đổi 1 trong 30 ngày; có gói bảo hành mở rộng lên tới 24 tháng |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn, không sáng đèn sạc | Adapter USB-C 65W, cổng USB-C, cổng Thunderbolt 4, pin, nguồn chờ, IC PD, IC sạc, MOSFET đầu vào, nguồn chính. | Sửa nguồn đầu vào nếu lỗi khu vực nhẹ; thay main khi chập lan hoặc mất nhiều đường nguồn. |
| Máy không nhận sạc USB-C | Cáp sạc, adapter USB-C, cổng USB-C 3.2 Gen 2, Thunderbolt 4, IC PD, đường CC, pin và BIOS. | Sửa cổng/IC PD nếu lỗi đơn; thay main khi lỗi lan sang nguồn chính hoặc nền tảng CPU. |
| Máy treo logo hoặc tự vào BIOS | SSD M.2, BIOS, RAM DDR4 onboard, RAM SO-DIMM, nguồn SSD, đường PCIe, boot mode và firmware. | Nạp BIOS/kiểm SSD trước; thay main khi lỗi RAM onboard hoặc nền tảng CPU. |
| Không nhận RAM rời | Thanh RAM DDR4, khe SO-DIMM, nguồn RAM, BIOS, chân socket RAM. | Vệ sinh/đổi RAM/kiểm socket trước; thay main khi lỗi đường tín hiệu hoặc nguồn RAM sâu. |
| Không nhận MX550 | Driver NVIDIA, BIOS, nguồn GPU, VRAM GDDR6, đường PCIe nội bộ, nhiệt độ GPU. | Sửa khi lỗi nguồn phụ; thay main khi lỗi GPU/VRAM hoặc lỗi nền tảng sâu. |
| Không nhận SSD M.2 | SSD, socket M.2, nguồn SSD, BIOS, đường PCIe, cả hai khe M.2. | Sửa socket/nguồn SSD nếu lỗi khu vực; thay main khi mất đường PCIe từ nền tảng chính. |
| Màn đen nhưng máy có nguồn | Màn hình, cáp màn, nguồn màn, BIOS, Intel Iris Xe/UHD, MX550 nếu có, HDMI, USB-C, Thunderbolt 4. | Phân biệt lỗi màn/cáp với lỗi xuất hình trên main trước khi thay. |
| Không xuất HDMI hoặc Thunderbolt 4 | Cáp, màn ngoài, driver Intel/NVIDIA, BIOS, cổng HDMI, cổng USB-C, cổng Thunderbolt 4, IC chuyển mạch. | Sửa cổng/IC liên quan nếu lỗi đơn; thay main khi lỗi lan sang nhiều cổng xuất hình. |
| Mất LAN RJ45 hoặc card reader | Dây mạng, thẻ nhớ, cổng RJ45, đầu đọc thẻ, IC LAN, BIOS, driver, mạch bảo vệ gần cổng. | Sửa cổng/IC nếu lỗi đơn; thay main khi chập lan hoặc đứt đường sâu. |
| Máy vào nước | Khu vực USB-C, Thunderbolt 4, HDMI, RJ45, card reader, SSD, RAM, GPU, keyboard, audio, touchpad. | Rà soát toàn máy vì nước có thể gây lỗi nhiều cụm cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc USB-C, SSD, RAM DDR4, hình ảnh, HDMI, USB-C, Thunderbolt 4, RJ45 LAN, card reader, Wi-Fi và tải CPU/GPU trước khi lắp vào máy.
Kỹ thuật viên Laptop LD test nguồn, sạc USB-C, SSD, RAM, HDMI, Thunderbolt 4 và hình ảnh trước khi bàn giao
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc USB-C, pin, SSD, RAM, màn hình, VGA MX550 nếu có, dữ liệu và lỗi xuất hình của khách.
-
Kiểm tra và khoanh vùng lỗi
Test adapter USB-C, pin, nguồn chờ, SSD M.2, RAM DDR4 onboard, RAM SO-DIMM, BIOS, màn hình, HDMI, USB-C, Thunderbolt 4, USB-A, RJ45, card reader, Wi-Fi, âm thanh và nhiệt độ.
-
Đối chiếu đúng main
Xác minh model ThinkBook 14/15 G4 IAP, CPU i7-1260P, mã LA-L931P, RAM 8GB hàn, khe DDR4 SO-DIMM, bản iGPU hay MX550, FRU/PN, mã PCB và bố trí cổng.
-
Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh tản nhiệt, tra keo khi cần, test nguồn, sạc USB-C, SSD, RAM, màn hình, HDMI, USB-C, Thunderbolt 4, LAN, Wi-Fi, bàn phím, touchpad và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc USB-C đúng công suất, dock Thunderbolt, bảo vệ cổng sạc và tản nhiệt để hạn chế lỗi tái phát.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài cho dòng main văn phòng có sạc USB-C PD, Thunderbolt 4, 2 khe SSD và RAM DDR4 nâng cấp được.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng, tự ý tháo sửa hoặc phát sinh lỗi mới ngoài bo mạch đã thay.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch Lenovo ThinkBook 15/14 G4 IAP i7-1260P LA-L931P được bọc chống sốc, chống cong vênh và bảo vệ cụm CPU/RAM trước khi gửi tỉnh.
Đóng gói main Lenovo ThinkBook 15/14 G4 IAP LA-L931P chống sốc khi gửi tỉnh – khách nhận hàng, kiểm tra rồi thanh toán
Đánh giá khách hàng sau khi thay main Lenovo ThinkBook 15/14 G4 IAP
Khách lỗi không nhận sạc USB-C
Máy cắm sạc USB-C không báo, đổi adapter vẫn không nhận. Kỹ thuật kiểm USB-C, Thunderbolt 4 và IC PD, xác định lỗi sâu trên main nên thay đúng bo LA-L931P, máy sạc và xuất hình USB-C ổn định.
Khách lỗi treo logo Lenovo
Máy treo logo, thay SSD vẫn lỗi. Sau khi kiểm BIOS, RAM onboard và nguồn SSD, kỹ thuật xác định main lỗi không ổn định. Thay main xong máy boot nhanh, nhận SSD và chạy ổn.
Khách máy vào nước
Máy bị oxy hóa vùng USB-C, Thunderbolt 4, HDMI, RJ45 và nguồn chờ. Bo cũ từng vệ sinh nhưng lỗi tái phát, khách chọn thay main để dùng ổn định lâu dài, có phiếu bảo hành rõ ràng.
Câu hỏi thường gặp
LA-L931P dùng cho máy nào?
LA-L931P là mã main gặp trên Lenovo ThinkBook 14 G4 IAP và ThinkBook 15 G4 IAP. Khi thay cần đối chiếu thêm FRU/PN, Type máy, cáp, màn, pin và bản có hay không có VGA rời.
CPU i7-1260P ghi thông số thế nào?
Intel Core i7-1260P có 12 nhân gồm 4 P-core và 8 E-core, 16 luồng, 18MB cache, P-core tối đa 4.7GHz và E-core tối đa 3.4GHz.
Main này dùng RAM gì?
Dòng ThinkBook 14/15 G4 IAP dùng DDR4-3200, gồm 8GB hàn trên main và 1 khe DDR4 SO-DIMM, hỗ trợ tối đa 40GB theo PSREF.
LA-L931P có phải bản RTX 2050 không?
Không nên ghi RTX 2050 cho dòng G4 thường. Lenovo PSREF cho ThinkBook 14/15 G4 IAP ghi đồ họa Intel Iris Xe/UHD và tùy cấu hình có MX550 2GB GDDR6. RTX 2050 là nhóm dễ gặp ở dòng ThinkBook G4+.
Máy có mấy khe SSD?
ThinkBook 14/15 G4 IAP hỗ trợ 2 khe M.2 SSD PCIe 4.0 x4 theo Lenovo PSREF.
Máy có Thunderbolt 4 không?
Có. Máy có 1 cổng Thunderbolt 4 / USB4 40Gbps hỗ trợ truyền dữ liệu, Power Delivery 3.0 và DisplayPort 1.4.
ThinkBook 14/15 G4 IAP có cổng LAN không?
Có. Dòng này có RJ45 Gigabit Ethernet và hỗ trợ Wake-on-LAN.
ThinkBook 14 G4 IAP và 15 G4 IAP có dùng chung main không?
Có nguồn linh kiện ghi main LA-L931P dùng cho ThinkBook 15/14 G4 IAP, nhưng khi thay thực tế vẫn phải đối chiếu FRU/PN, cáp màn, cáp pin, cổng, heatsink, layout vỏ và bản VGA để tránh lắp sai.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD nên thay bo mạch thường không làm mất dữ liệu. Tuy nhiên khách vẫn nên sao lưu trước nếu máy còn truy cập được, nhất là khi máy từng vào nước hoặc chập nguồn.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
