Thay main Lenovo LOQ 15IRX9 i7-13650HX LA-N221P đúng mã
Đúng nền bo JLG10 LA-N221P Rev 1A, CPU Intel Core i7-13650HX, hai khe RAM DDR5 và hai khe SSD M.2 PCIe 4.0. LA-N221P có nhiều biến thể GPU gồm RTX 3050, RTX 4050 và RTX 4060; bản i7-13650HX + RTX 4060 8GB thường gặp FRU 5B21L89657, nhưng GPU, VRAM, FRU và công suất adapter chỉ được khóa sau khi đối chiếu tem main thực tế.
- JLG10 LA-N221P
- CPU i7-13650HX
- 14 nhân 20 luồng
- DDR5-4800
- USB-C DP/PD
- HDMI 2.1
Xác thực kỹ thuật: Lenovo xác nhận LOQ 15IRX9 dùng i7-13650HX, chipset HM770, hai khe DDR5, hai khe M.2 PCIe 4.0, pin 60Wh, sạc 170W/230W và các tùy chọn RTX 3050/4050/4060. Nguồn linh kiện ghi nhận LA-N221P i7-13650HX + RTX 4060 8GB và FRU 5B21L89657. Do LA-N221P dùng chung nhiều cấu hình, bắt buộc kiểm tem FRU, revision PCB và chip VRAM trước khi giao/lắp.

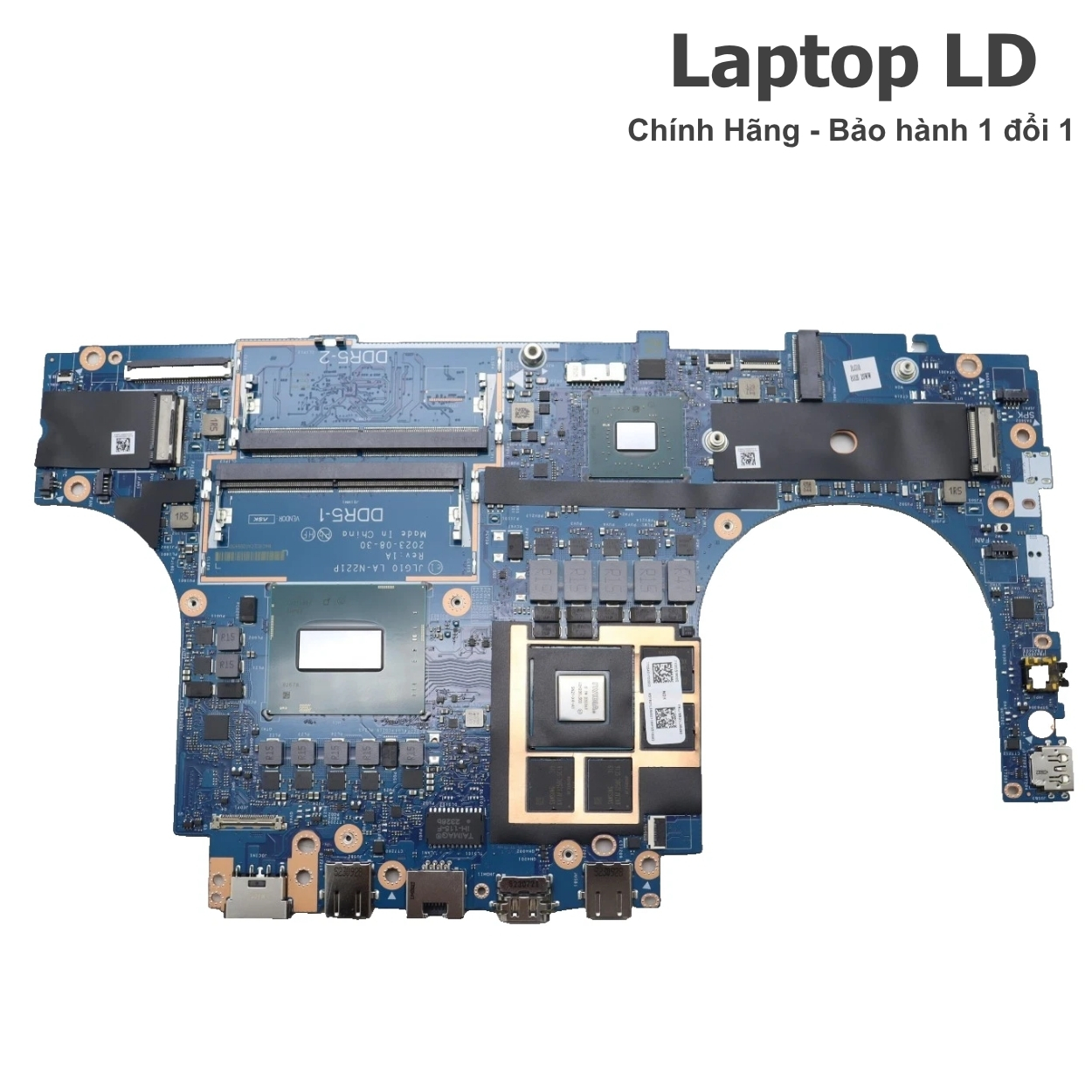

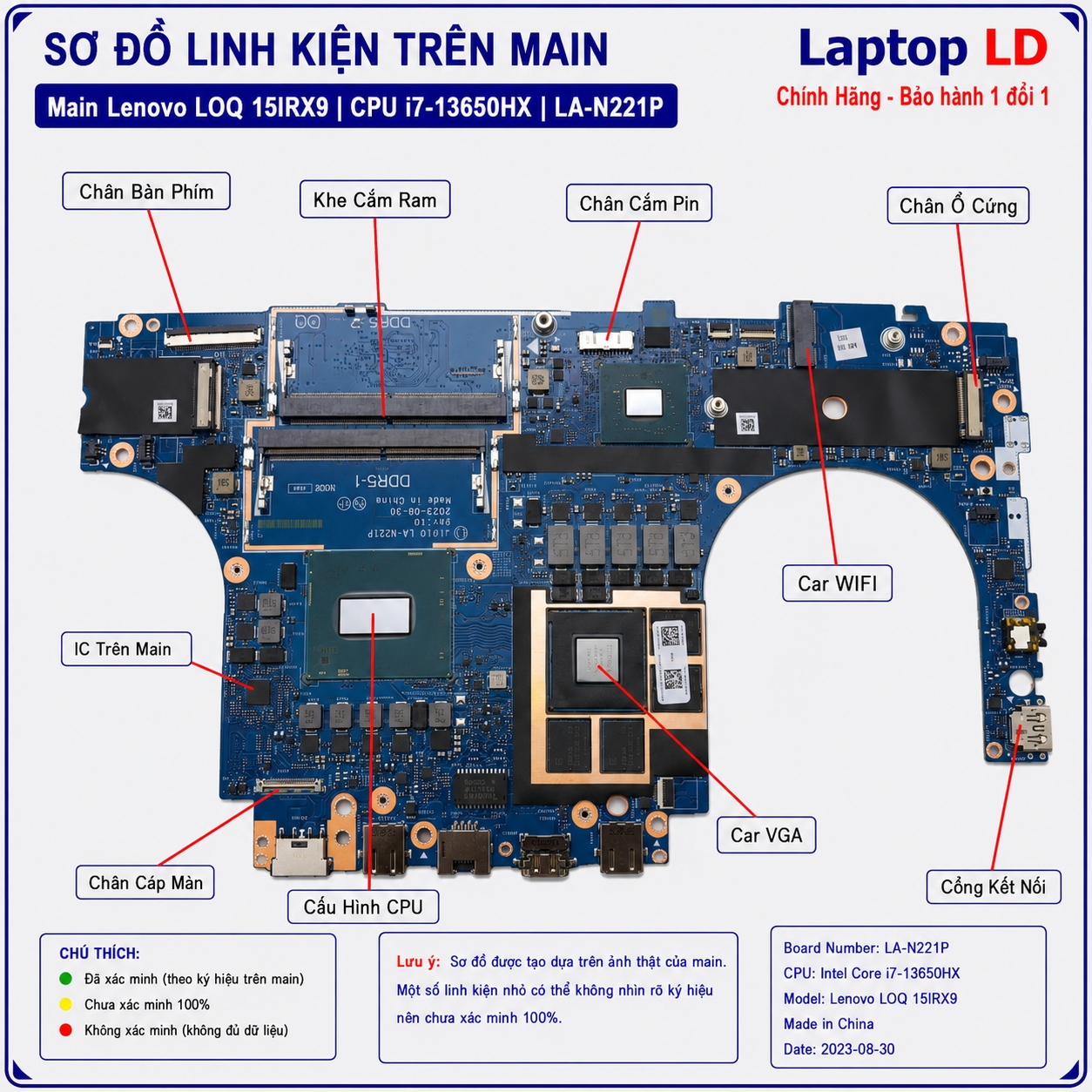

Vị trí linh kiện và ảnh tổng thể main Lenovo LOQ 15IRX9 i7-13650HX LA-N221P

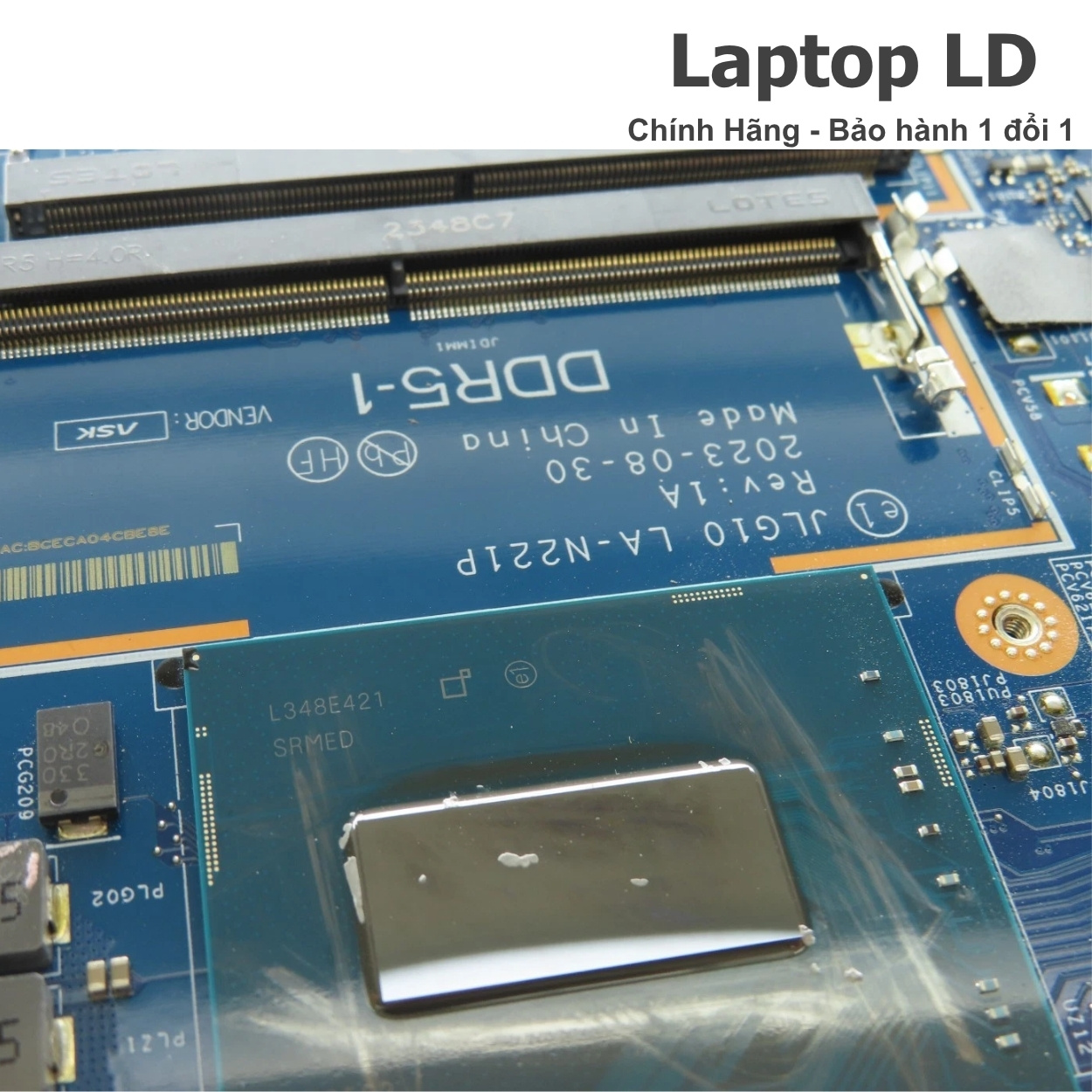

Ảnh thực tế giúp nhận biết CPU i7-13650HX, GPU NVIDIA, các chip VRAM, hai khe SO-DIMM DDR5, hai khe SSD M.2, module Wi-Fi, chipset HM770, mạch nguồn CPU/GPU, USB-C, HDMI 2.1, LAN RJ-45, ba USB-A, DC-in và các đầu cáp pin, màn hình, quạt kép, bàn phím, touchpad, loa và camera.
Cần gửi gì để Laptop LD báo đúng main?
LA-N221P xuất hiện trên nhiều cấu hình LOQ 15IRX9/15IAX9 với CPU và GPU khác nhau. Chỉ mã PCB hoặc CPU chưa đủ để khóa đúng main.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi rõ LOQ 15IRX9, Machine Type 83DV, MTM và serial.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ JLG10 LA-N221P, revision PCB và tem Lenovo FRU.
- Ảnh khu vực CPU i7-13650HX, GPU NVIDIA và toàn bộ chip VRAM.
- Ảnh hai khe RAM DDR5 và hai khe SSD M.2.
- Ảnh USB-C, HDMI, LAN, ba USB-A, audio và đầu nguồn slim-tip.
- Ảnh adapter 170W/230W, pin 60Wh và cụm tản nhiệt.
- Mô tả lỗi: không nguồn, mất GPU, rác hình, lỗi RAM/SSD, mất cổng, quá nhiệt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng RTX 3050, RTX 4050 hay RTX 4060.
- Khóa đúng dung lượng VRAM 4GB/6GB/8GB và Lenovo FRU.
- Phân biệt i7-13650HX với i5-13450HX hoặc CPU thế hệ 14.
- Đối chiếu đúng adapter 170W hay 230W và mức TGP GPU.
- Tránh nhầm main LOQ 15IAX9 dù cùng LA-N221P.
- Rút ngắn thời gian kiểm tra và tránh mua sai board/revision.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá được báo theo CPU, GPU, dung lượng VRAM, Lenovo FRU, revision, tình trạng bo và gói bảo hành.
Công lắp
Kiểm tra adapter, pin, quạt kép/tản nhiệt, RAM, SSD, Wi-Fi, màn hình, USB-C, HDMI, LAN và USB-A.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày; có gói mở rộng lên tới 24 tháng.
Thời gian xử lý
Bo từng sửa CPU/GPU/VRAM, BIOS/EC, nguồn hoặc vào nước cần kiểm tra sâu hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng LOQ 15IRX9, i7-13650HX, JLG10 LA-N221P, FRU và revision.
- Không tự khóa RTX 4060 nếu chưa kiểm GPU, VRAM và tem FRU.
- Kiểm tra RAM, hai SSD, USB-C DP/PD, HDMI 2.1, LAN, Wi-Fi, camera, bàn phím và nhiệt độ.
- Test tải CPU/GPU, công suất adapter và độ ổn định trước khi bàn giao.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Lenovo LOQ 15IRX9 i7-13650HX LA-N221P dùng cho máy nào?
Tương thích đã có căn cứ
- Lenovo LOQ 15IRX9, Machine Type 83DV.
- CPU Intel Core i7-13650HX onboard.
- Board JLG10 LA-N221P Rev 1A.
- Chipset Intel HM770.
- Hai khe DDR5-4800, tối đa 32GB theo Lenovo cho CPU thế hệ 13.
- Hai khe M.2 2280 PCIe 4.0 x4; Lenovo thường lắp SSD 2242 qua giá đỡ.
- Bản i7-13650HX + RTX 4060 8GB thường gặp FRU 5B21L89657.
- Pin 60Wh; adapter slim-tip 170W hoặc 230W theo GPU.
Không nên thay chéo khi chưa kiểm
- Không nhầm RTX 4060 8GB với RTX 4050 6GB hoặc RTX 3050.
- Không nhầm i7-13650HX với i7-13645HX, i7-14650HX hoặc i7-14700HX.
- Không dùng FRU của LOQ 15IAX9 chỉ vì cùng LA-N221P.
- Không khóa DDR5-5600 cho i7-13650HX; SKU thế hệ 13 thường dùng DDR5-4800.
- Không ghi có khe thẻ nhớ; Lenovo công bố không có card reader.
- Không dùng adapter 170W cho cấu hình cần 230W nếu muốn đúng TGP.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, RAM, SSD, màn hình và tản nhiệt.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Lenovo LOQ 15IRX9 Type 83DV. | Nhầm LOQ 15IAX9 hoặc LOQ 15IRX10. |
| Board number | JLG10 LA-N221P Rev 1A. | Đặt theo hình giống nhau nhưng khác CPU/GPU/revision. |
| Lenovo FRU | Bắt buộc kiểm tem; 5B21L89657 thường gặp trên i7-13650HX + RTX 4060. | Tự dùng FRU của RTX 4050/CPU khác. |
| CPU | i7-13650HX, 14 nhân, 20 luồng, Turbo tối đa 4,90GHz. | Nhầm i7-13645HX hoặc CPU thế hệ 14. |
| GPU | Chỉ khóa theo chip GPU, VRAM và FRU; bản thường gặp là RTX 4060 8GB. | Ghi RTX 4060 khi bo thực tế là RTX 4050/3050. |
| RAM | 2 khe DDR5-4800, tối đa 32GB theo Lenovo. | Ghi RAM hàn hoặc DDR4. |
| SSD | 2 khe M.2 2280 PCIe 4.0 x4; SSD bán kèm thường là 2242 qua bracket. | Ghi chỉ một khe SSD hoặc khay SATA 2,5 inch. |
| Cổng | 3 USB-A 5Gbps, USB-C 10Gbps DP 1.4/PD, HDMI 2.1, RJ-45 và audio. | Ghi Thunderbolt hoặc có khe thẻ nhớ. |
| Pin và sạc | Pin 60Wh; adapter slim-tip 170W/230W. | Dùng adapter thiếu công suất hoặc USB-C thường để tải nặng. |
Hướng dẫn tránh mua nhầm main
Xem hướng dẫn chọn main laptop đúng mã để chụp FRU, mã PCB, CPU, GPU, VRAM, RAM, SSD và cụm cổng.

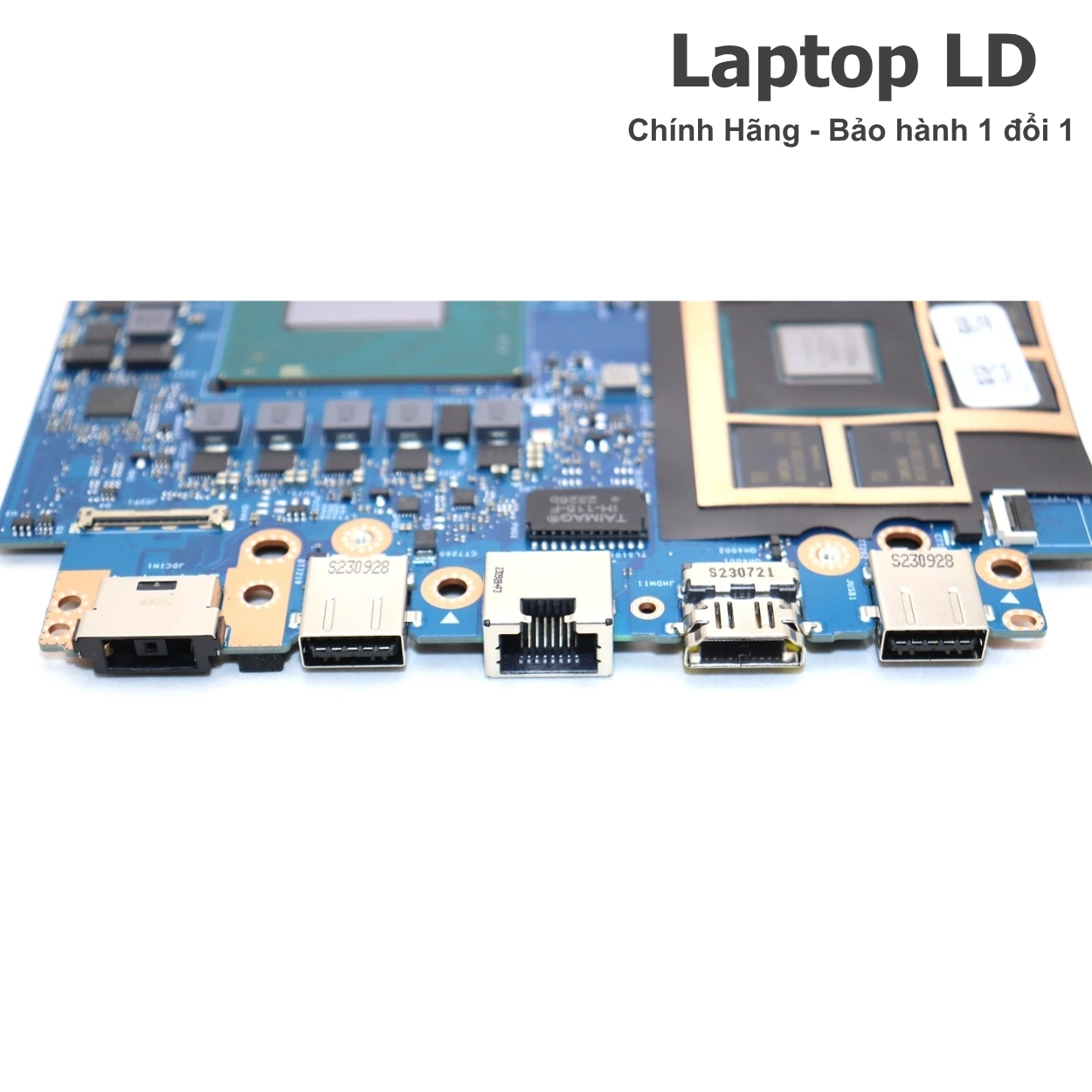

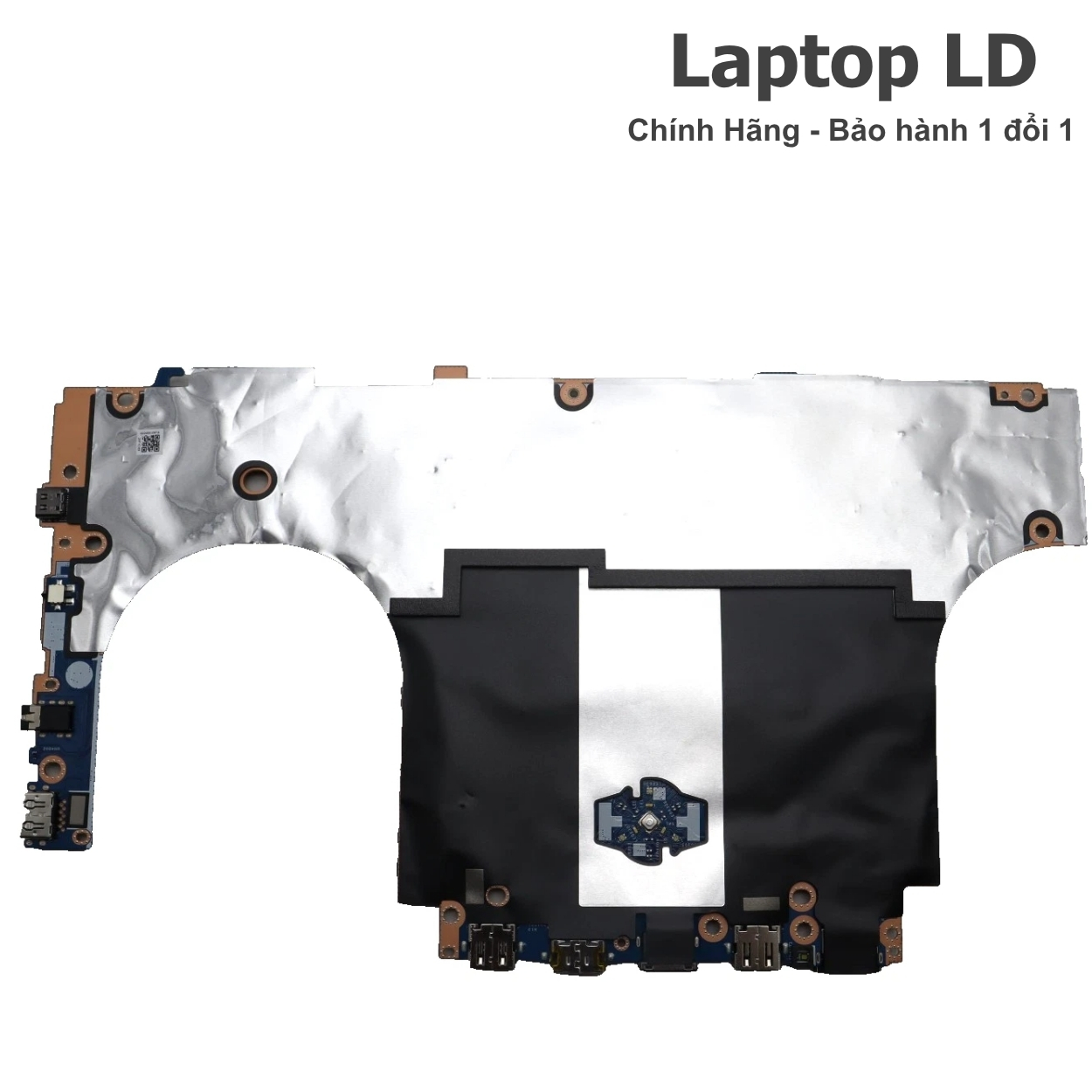

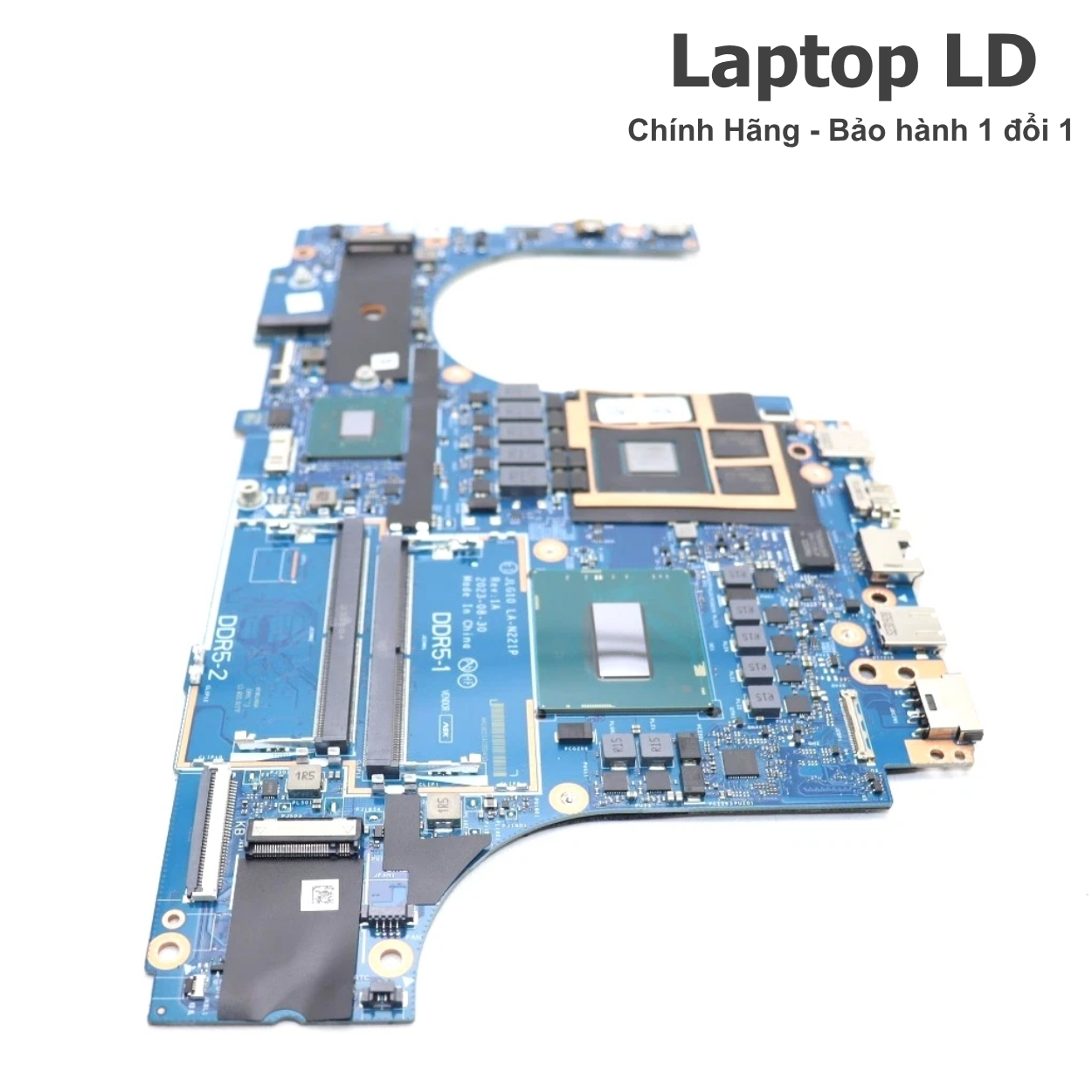

Ảnh chi tiết CPU, GPU, VRAM, RAM và SSD trên main Lenovo LA-N221P
Nhóm ảnh giúp đối chiếu CPU i7-13650HX, GPU NVIDIA, chip VRAM, hai khe DDR5, hai khe M.2 Gen4, module Wi-Fi, USB-C, HDMI 2.1, LAN và cụm nguồn.
Dấu hiệu nên kiểm tra bo mạch Lenovo LOQ 15IRX9
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi hoặc chỉ sáng đèn rồi tắt.
- Không nhận adapter 170W/230W hoặc báo sạc chập chờn.
- Máy báo sạc nhưng tụt pin khi tải CPU/GPU.
- Đầu slim-tip nóng, lỏng hoặc chập.
- USB-C chập sau khi dùng dock hoặc sạc PD.
- Nguồn chờ có nhưng không khởi tạo đủ nguồn CPU/GPU/RAM.
Lỗi RAM, SSD và BIOS
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Lỗi thanh RAM/khe SO-DIMM gây không POST hoặc xanh màn.
- Không nhận một trong hai SSD M.2.
- Mất SSD sau sleep hoặc lỗi BitLocker/VMD.
- BIOS/EC lỗi sau cập nhật hoặc mất nguồn.
- Máy chỉ nhận một khe RAM hoặc chạy sai tốc độ.
Lỗi GPU, hình ảnh và nhiệt độ
- Mất GPU NVIDIA trong BIOS/Windows.
- Rác hình, crash game, lỗi driver hoặc màn đen khi chuyển GPU.
- HDMI 2.1 hoặc USB-C DisplayPort không xuất hình.
- GPU/VRAM quá nhiệt, tụt xung hoặc máy tự tắt.
- LAN, USB-A, USB-C, Wi-Fi, audio hoặc camera mất nhận.
- Máy vào nước làm oxy hóa mạch nguồn GPU/VRAM.
Nên sửa hay thay bo mạch Lenovo LA-N221P?
Main có CPU, GPU và VRAM hàn nên cần loại trừ adapter, pin, RAM, SSD, màn hình và tản nhiệt trước khi kết luận thay bo.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở DC-in, USB-C, HDMI, LAN, USB-A hoặc linh kiện bảo vệ.
- BIOS/EC lỗi có thể nạp lại, CPU/GPU/VRAM chưa chập.
- Không nhận SSD do socket, nguồn 3,3V hoặc đường PCIe.
- Một khe RAM lỗi nhưng nguồn RAM và CPU còn ổn định.
- Oxy hóa nhẹ được phát hiện sớm.
- Chi phí sửa hợp lý và khả năng ổn định cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-13650HX hoặc GPU NVIDIA lỗi nặng, chập nguồn lõi.
- VRAM lỗi nhiều chip, lỗi bus hoặc crash lặp lại khi tải.
- Chập nặng nhiều tầng nguồn hoặc cháy PCB.
- Main cong, đứt mạch nhiều lớp hoặc ăn mòn diện rộng.
- Bo đã sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã test đầy đủ.
Thông số kỹ thuật chính
Thông số dưới đây áp dụng cho nền Lenovo LOQ 15IRX9 i7-13650HX LA-N221P. GPU, VRAM, FRU, adapter và màn hình phải khóa theo main/MTM thực tế.
| Tên sản phẩm | Main Lenovo LOQ 15IRX9 CPU Intel Core i7-13650HX board JLG10 LA-N221P |
|---|---|
| Dòng máy tương thích | Lenovo LOQ 15IRX9 Type 83DV; cần kiểm MTM, serial, GPU và Lenovo FRU |
| Board number | JLG10 LA-N221P Rev 1A; cần kiểm revision in trên PCB |
| Lenovo FRU | Chưa khóa nếu chưa có ảnh tem; 5B21L89657 thường gặp trên i7-13650HX + RTX 4060 8GB |
| CPU | Intel Core i7-13650HX onboard, 14 nhân gồm 6 P-core + 8 E-core, 20 luồng, Turbo tối đa 4,90GHz, 24MB Intel Smart Cache, Processor Base Power 55W |
| GPU / VRAM | Chưa khóa chỉ từ CPU và LA-N221P. LOQ 15IRX9 có RTX 3050 6GB, RTX 3050A 4GB, RTX 4050 6GB và RTX 4060 8GB; phải kiểm chip GPU, VRAM và FRU |
| Biến thể thường gặp | LA-N221P i7-13650HX + NVIDIA GeForce RTX 4060 Laptop GPU 8GB GDDR6; TGP 105W khi dùng sạc 170W hoặc 115W khi dùng sạc 230W |
| RAM hỗ trợ | 2 khe SO-DIMM DDR5 dual-channel; i7-13650HX thường dùng DDR5-4800, Lenovo công bố tối đa 32GB |
| Ổ cứng hỗ trợ | 2 khe M.2 2280 PCIe 4.0 x4; Lenovo thường lắp SSD M.2 2242 512GB/1TB qua bracket, tối đa hai ổ và 1TB mỗi ổ theo cấu hình hãng |
| Khe trên main | 2 khe RAM, 2 khe SSD M.2, 1 khe WLAN M.2, đầu pin, màn hình, bàn phím, touchpad, loa, quạt kép, camera và đèn bàn phím |
| Cổng ngoài | 3 USB-A 5Gbps; 1 USB-C 10Gbps có DisplayPort 1.4 và USB Power Delivery; HDMI 2.1 tối đa 8K/60Hz; LAN RJ-45 Gigabit; audio 3,5mm và đầu nguồn slim-tip |
| Màn hình tương thích | 15,6 inch FHD IPS 1920×1080 144Hz 300 nit 100% sRGB hoặc WQHD IPS 2560×1440 165Hz 350 nit 100% sRGB; không cảm ứng |
| Mạng và kết nối | Wi-Fi 6 2×2, Bluetooth 5.2 và LAN Gigabit; không hỗ trợ WWAN |
| Pin | Pin lithium-ion 60Wh, hỗ trợ Rapid Charge Pro, sạc khoảng 50% trong 30 phút |
| Sạc | Adapter Lenovo slim-tip 170W hoặc 230W; USB-C hỗ trợ nhận sạc PD, nhưng tải gaming cần adapter đúng công suất theo cấu hình |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu; có gói mở rộng tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn | Adapter, jack slim-tip, pin, nguồn chờ hoặc chập nguồn chính. | Thử adapter đúng công suất, ngắt pin và đo dòng chờ. |
| Tụt pin khi chơi game | Adapter thiếu công suất, GPU tải cao, pin yếu hoặc giới hạn nguồn. | Kiểm adapter 170W/230W, công suất GPU và tình trạng pin. |
| Treo logo | BIOS/EC, RAM, SSD, CPU/GPU hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh/khe RAM và reset BIOS. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Vệ sinh khe, đổi thanh/khe và kiểm nguồn RAM. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Đổi ổ giữa hai khe, đo nguồn và kiểm BIOS/VMD. |
| Mất GPU NVIDIA | Driver, BIOS, nguồn GPU, chip GPU hoặc VRAM. | Kiểm FRU, Device Manager, nguồn GPU/VRAM và chạy tải có giám sát. |
| Rác hình/crash tải | VRAM, GPU, nguồn GPU, driver hoặc quá nhiệt. | Kiểm nhiệt độ, bộ nhớ đồ họa và nguồn GPU. |
| Mất USB-C/HDMI/LAN | Cổng, linh kiện bảo vệ, controller, driver hoặc BIOS. | Thử cáp/thiết bị khác và kiểm nguồn/tín hiệu cổng. |
| Máy vào nước | Oxy hóa nguồn, GPU, VRAM, RAM, USB-C hoặc bàn phím. | Ngắt pin, soi bo và đo chập trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test cần thể hiện nguồn 170W/230W, CPU, GPU/VRAM, RAM DDR5, hai SSD M.2, màn hình, USB-C DP/PD, HDMI 2.1, LAN, USB-A, Wi-Fi và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận MTM/serial, lỗi nguồn, GPU, RAM, SSD, hình ảnh, cổng và lịch sử sửa chữa.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, RAM, SSD, BIOS/EC, GPU/VRAM, màn hình, LAN và từng cổng.
-
Đối chiếu đúng main
Xác minh i7-13650HX, JLG10 LA-N221P, revision, Lenovo FRU, GPU, VRAM và tản nhiệt.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian và bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, lắp main và test CPU, GPU, VRAM, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra máy, nhận phiếu bảo hành và hướng dẫn dùng adapter đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu.
Gia hạn tới 24 tháng
Có thể chọn gói bảo hành dài hơn cho main Lenovo LOQ LA-N221P.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy do adapter sai, dùng sai tản nhiệt hoặc tự ý sửa chữa.
Xem chính sách bảo hành
Khách nên xem chính sách bảo hành Laptop LD trước khi đặt main.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main LA-N221P có CPU, GPU và VRAM hàn, kích thước lớn và nhiều socket nên cần túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng nhiều lớp.
Câu hỏi thường gặp
LA-N221P dùng cho model nào?
Board family được ghi nhận trên Lenovo LOQ 15IRX9 và một số LOQ 15IAX9. Với i7-13650HX cần khóa đúng LOQ 15IRX9 Type 83DV, FRU và GPU.
CPU i7-13650HX có bao nhiêu nhân và luồng?
CPU có 14 nhân gồm 6 P-core và 8 E-core, 20 luồng, Turbo tối đa 4,90GHz và 24MB cache.
Main i7-13650HX LA-N221P dùng GPU nào?
Chưa thể khóa chỉ từ CPU và mã PCB. Bản thường gặp dùng RTX 4060 8GB, nhưng LA-N221P còn có các biến thể RTX 3050 và RTX 4050.
FRU thường gặp của bản RTX 4060 là gì?
5B21L89657 được ghi nhận trên main i7-13650HX + RTX 4060 8GB. Vẫn phải kiểm tem FRU thật trước khi đặt.
RAM có nâng cấp được không?
Có. Máy dùng hai khe DDR5; i7-13650HX thường chạy DDR5-4800 và Lenovo công bố tối đa 32GB.
Máy có bao nhiêu khe SSD?
Có hai khe M.2 2280 PCIe 4.0 x4. Lenovo thường lắp SSD 2242 thông qua bracket.
USB-C có xuất hình và sạc được không?
Có. USB-C 10Gbps hỗ trợ DisplayPort 1.4 và USB Power Delivery; Lenovo có giao thức sạc 140W với adapter phù hợp.
Máy có khe thẻ nhớ không?
Không. Lenovo PSREF công bố LOQ 15IRX9 không có card reader.
Pin và sạc có thông số gì?
Máy dùng pin 60Wh và adapter slim-tip 170W hoặc 230W tùy GPU/cấu hình.
Thay main có mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. BitLocker hoặc SSD lỗi cần xử lý riêng.
