Thay main Lenovo LOQ 15IRH8 i5-13500H LA-M542P Rev 1.0 đúng mã
Đúng nền Compal ILG10 LA-M542P Rev 1.0, CPU Intel Core i5-13500H, hai khe RAM DDR5 và hai khe SSD M.2 PCIe 4.0. Nền Lenovo LOQ 15IRH8 Type 82XV có nhiều biến thể GPU NVIDIA RTX 3050 6GB, RTX 4050 6GB hoặc RTX 4060 8GB; khi thay main phải khóa đúng FRU, chip GPU, dung lượng VRAM, BIOS, cụm tản nhiệt và công suất adapter của bo mạch thực tế.
- Compal ILG10
- LA-M542P Rev 1.0
- Core i5-13500H
- 2 khe DDR5
- 2 khe SSD Gen4
- RTX 30/40 Series
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo Lenovo LOQ 15IRH8 Type 82XV, tài liệu PSREF Lenovo, nền Compal ILG10 LA-M542P Rev 1.0 và CPU Core i5-13500H. Do tên sản phẩm chưa ghi GPU, bài này giữ đúng phạm vi các biến thể chính thức của nền máy; GPU và Lenovo FRU phải khớp trực tiếp với bo mạch cần mua.

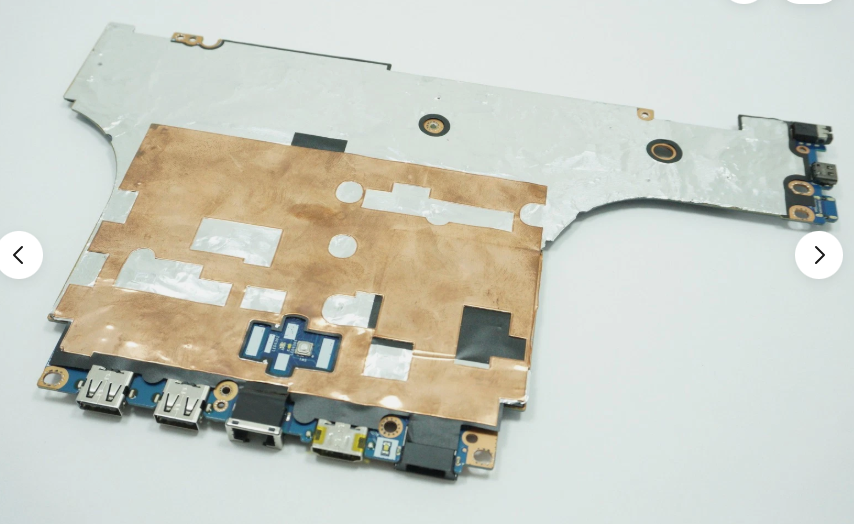

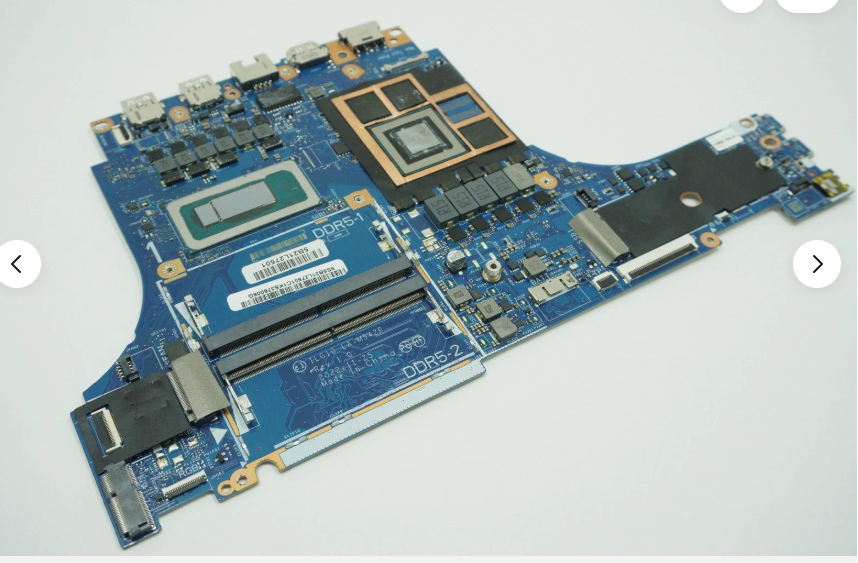

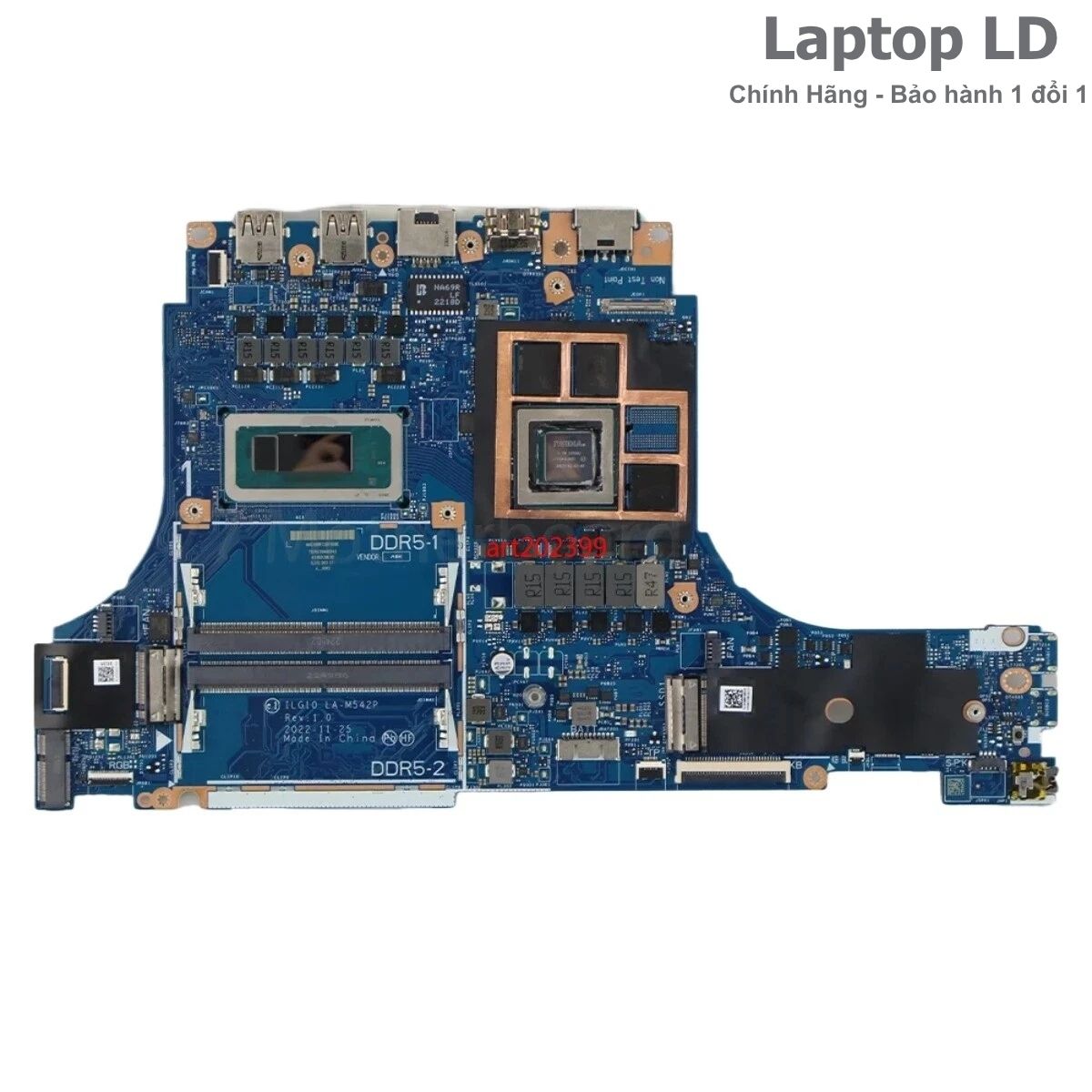

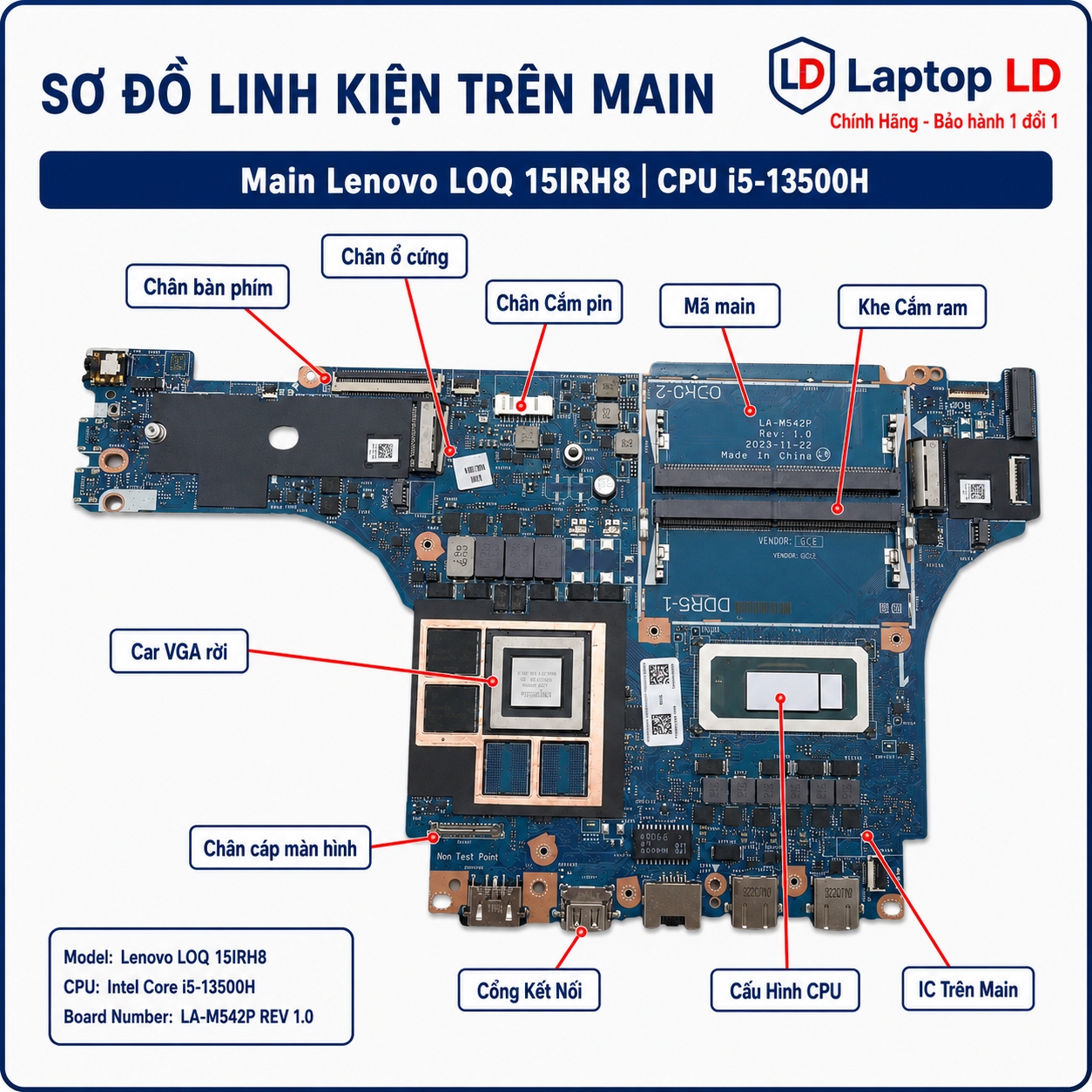

Vị trí linh kiện và ảnh tổng thể main Lenovo LOQ 15IRH8 i5-13500H LA-M542P
Ảnh thực tế giúp nhận biết CPU Core i5-13500H, GPU NVIDIA và cụm VRAM, hai khe RAM DDR5, khe SSD M.2 2242, khe SSD M.2 2280, khe Wi-Fi, mạch sạc, đầu pin, đầu màn hình, hai quạt, cổng HDMI, USB-C, USB-A, LAN RJ-45, audio và đầu nguồn slim-tip.
Cần gửi gì để Laptop LD báo đúng main Lenovo LOQ 15IRH8?
LA-M542P có nhiều CPU, GPU và Lenovo FRU. Với bản Core i5-13500H, khách cần gửi đủ ảnh tem máy và bo mạch để phân biệt RTX 3050, RTX 4050, RTX 4060, dung lượng VRAM, BIOS và layout tản nhiệt.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi Lenovo LOQ 15IRH8 và Machine Type 82XV.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng Compal ILG10 LA-M542P Rev 1.0 trên PCB.
- Ảnh tem Lenovo FRU/part number và mã cấu hình máy.
- Ảnh khu vực CPU i5-13500H, GPU NVIDIA và toàn bộ chip VRAM.
- Ảnh hai khe RAM DDR5, khe SSD M.2 2242 và M.2 2280.
- Ảnh cổng nguồn, USB-C, HDMI, USB-A, LAN, audio và đầu cáp I/O.
- Mô tả lỗi: không nguồn, không sạc, không hình, Code 43, treo game, lỗi RAM, mất SSD, mất cổng, nóng hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng LOQ 15IRH8 Type 82XV và LA-M542P Rev 1.0.
- Khóa đúng CPU Core i5-13500H và Lenovo FRU.
- Phân biệt đúng RTX 3050 6GB, RTX 4050 6GB hoặc RTX 4060 8GB.
- Đối chiếu đúng số lượng VRAM, BIOS, EC và cụm tản nhiệt.
- Nhận diện chính xác hai khe SSD, RAM, Wi-Fi và bo I/O.
- Khoanh vùng lỗi nằm ở main, adapter, RAM, SSD, màn hình, pin hay hệ thống tản nhiệt.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Lenovo LOQ 15IRH8 i5-13500H LA-M542P được báo theo đúng Lenovo FRU, GPU, VRAM, revision PCB, tình trạng bo mạch và gói bảo hành. Giá giữa bản RTX 3050, RTX 4050 và RTX 4060 khác nhau.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra adapter slim-tip, pin 60Wh, hai quạt, heatpipe CPU/GPU, pad VRAM/VRM, RAM, SSD, Wi-Fi, màn hình và toàn bộ cổng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng LA-M542P, i5-13500H và GPU tương ứng. Main vào nước, chập GPU/VRAM, mất nhiều tầng nguồn hoặc đã sửa đóng chip cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng LOQ 15IRH8, Type 82XV, i5-13500H, LA-M542P Rev 1.0 và Lenovo FRU.
- Xác nhận đúng GPU, dung lượng VRAM và cụm tản nhiệt trước khi giao/lắp.
- Kiểm tra adapter, pin, hai khe RAM, hai khe SSD, Wi-Fi, HDMI, USB-C, USB-A, LAN, audio, camera và nhiệt độ.
- Chạy tải CPU/GPU, kiểm tra MUX Switch và Advanced Optimus theo cấu hình.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Lenovo LOQ 15IRH8 i5-13500H LA-M542P dùng cho máy nào?
Dòng máy phù hợp
- Lenovo LOQ 15IRH8 màn hình 15,6 inch.
- Machine Type 82XV.
- CPU Intel Core i5-13500H onboard.
- PCB Compal ILG10 LA-M542P Rev 1.0.
- GPU NVIDIA RTX 3050 6GB, RTX 4050 6GB hoặc RTX 4060 8GB theo Lenovo FRU.
- Hai khe RAM SO-DIMM DDR5 dual-channel.
- Một khe M.2 2242 và một khe M.2 2280 PCIe 4.0 x4.
- Pin 60Wh, đầu nguồn Lenovo slim-tip và USB-C hỗ trợ PD 140W.
Không nên thay chéo khi chưa kiểm
- Không chọn theo tên LOQ 15IRH8 nếu chưa xem Machine Type và FRU.
- Không nhầm i5-13500H với i5-13420H, i7-13620H hoặc i7-13700H.
- Không thay chéo RTX 3050, RTX 4050 và RTX 4060 khi chưa xác nhận GPU/VRAM.
- Không bỏ qua revision PCB, BIOS, EC và layout cụm tản nhiệt.
- Không dùng nhầm main LOQ 16IRH8 dù cùng nền linh kiện.
- Không kết luận lỗi main trước khi loại trừ RAM, SSD, màn hình, adapter, pin và bo I/O.
- Không dùng adapter thiếu công suất cho cấu hình GPU tải cao.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Lenovo LOQ 15IRH8, Machine Type 82XV. | Nhầm với LOQ 15APH8 AMD hoặc LOQ 16IRH8 khung 16 inch. |
| Board number | Compal ILG10 LA-M542P Rev 1.0. | Đặt theo tên máy nhưng không kiểm mã PCB và revision. |
| CPU | Intel Core i5-13500H, 12 nhân, 16 luồng, Turbo tối đa 4,70GHz. | Nhầm i5-13420H, i7-13620H hoặc i7-13700H làm sai giá và cấu hình. |
| GPU | RTX 3050 6GB 95W, RTX 4050 6GB 95W hoặc RTX 4060 8GB 115W theo FRU. | Nhầm GPU, VRAM, BIOS hoặc tản nhiệt giữa các biến thể. |
| RAM | 2 khe SO-DIMM DDR5-4800/5200, dual-channel. | Dùng sai DDR4 hoặc chọn RAM không đúng tốc độ nền máy. |
| SSD | 1 khe M.2 2242 PCIe 4.0 x4 và 1 khe M.2 2280 PCIe 4.0 x4. | Bỏ sót khe SSD thứ hai hoặc dùng sai kích thước giá đỡ. |
| Cổng ngoài | 3 USB-A, 1 USB-C 10Gbps/DP 1.4/PD 140W, HDMI, RJ-45, audio và cổng nguồn. | Ghi nhầm có khe thẻ nhớ hoặc nhầm USB-C thành Thunderbolt. |
| Màn hình | 15,6 inch FHD 60Hz/144Hz hoặc WQHD 165Hz, không cảm ứng. | Nhầm panel, tần số quét, cáp eDP hoặc độ phân giải. |
| Pin | Pin Li-Polymer 60Wh. | Nhầm pin của LOQ 16IRH8 hoặc dòng Legion khác. |
| Sạc | Adapter slim-tip 135W, 170W hoặc 230W tùy GPU; USB-C PD tối đa 140W. | Dùng adapter thiếu công suất gây tụt pin hoặc giảm hiệu năng khi tải. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem Lenovo FRU, mã PCB, CPU, GPU, RAM, SSD và cụm cổng trước khi đặt hàng.

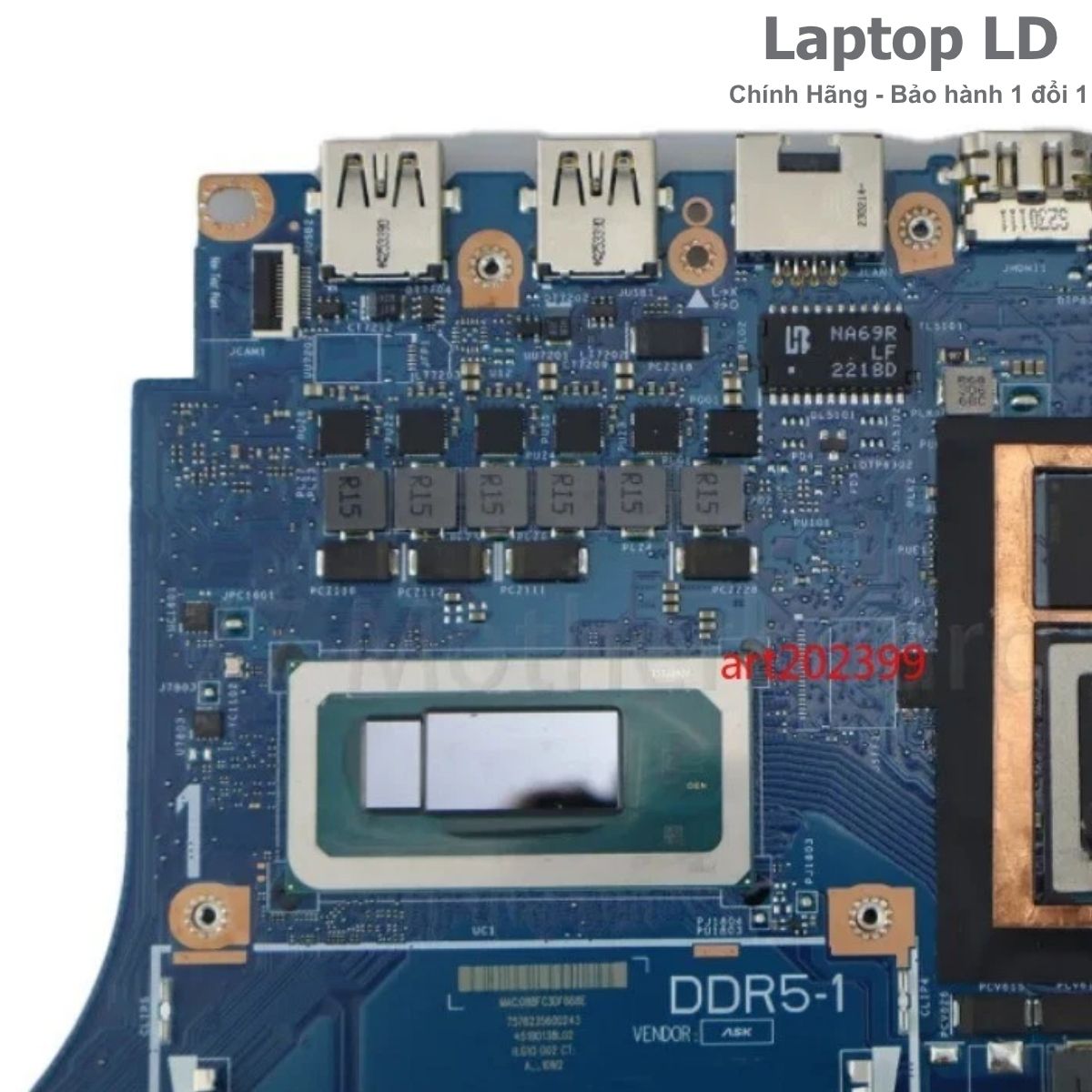

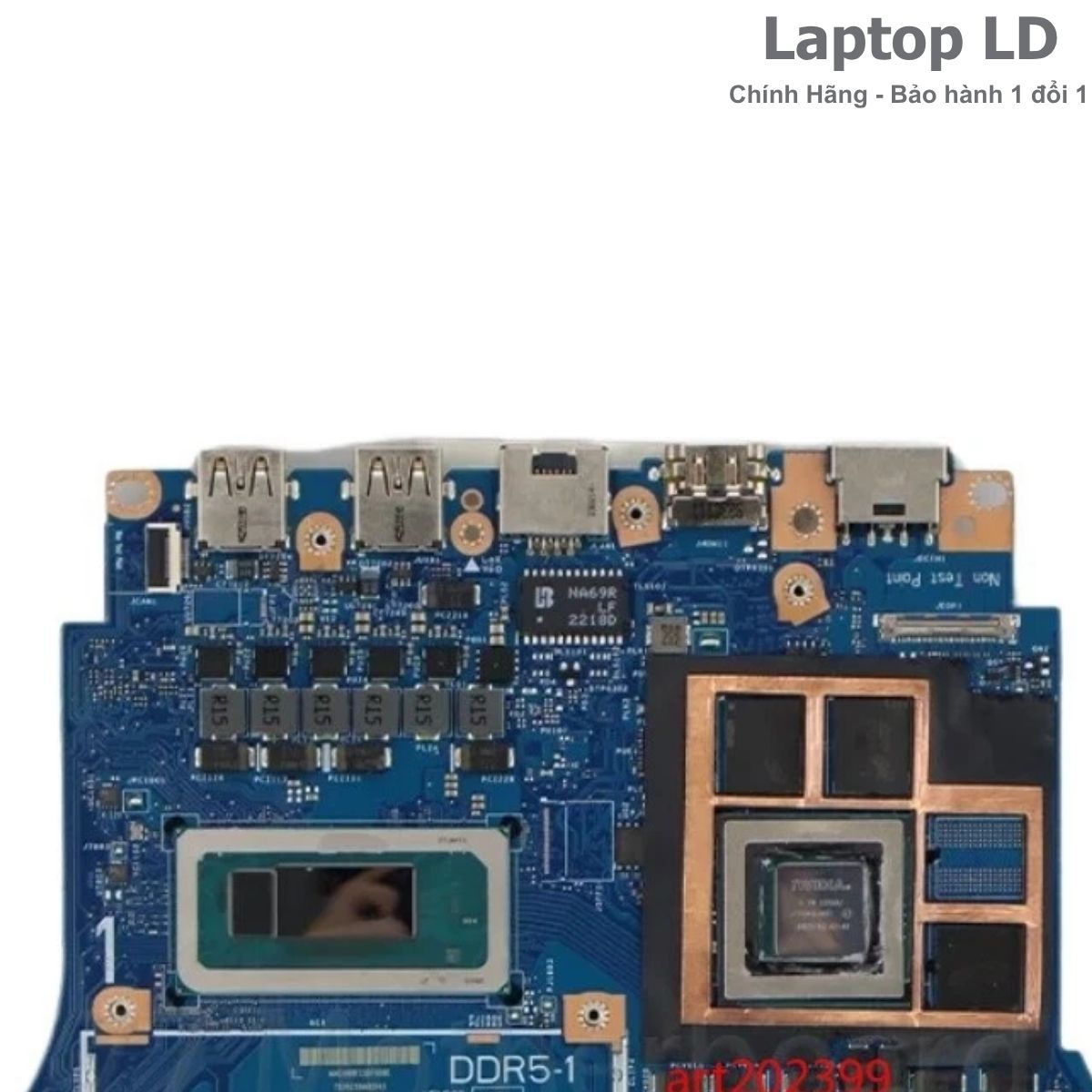

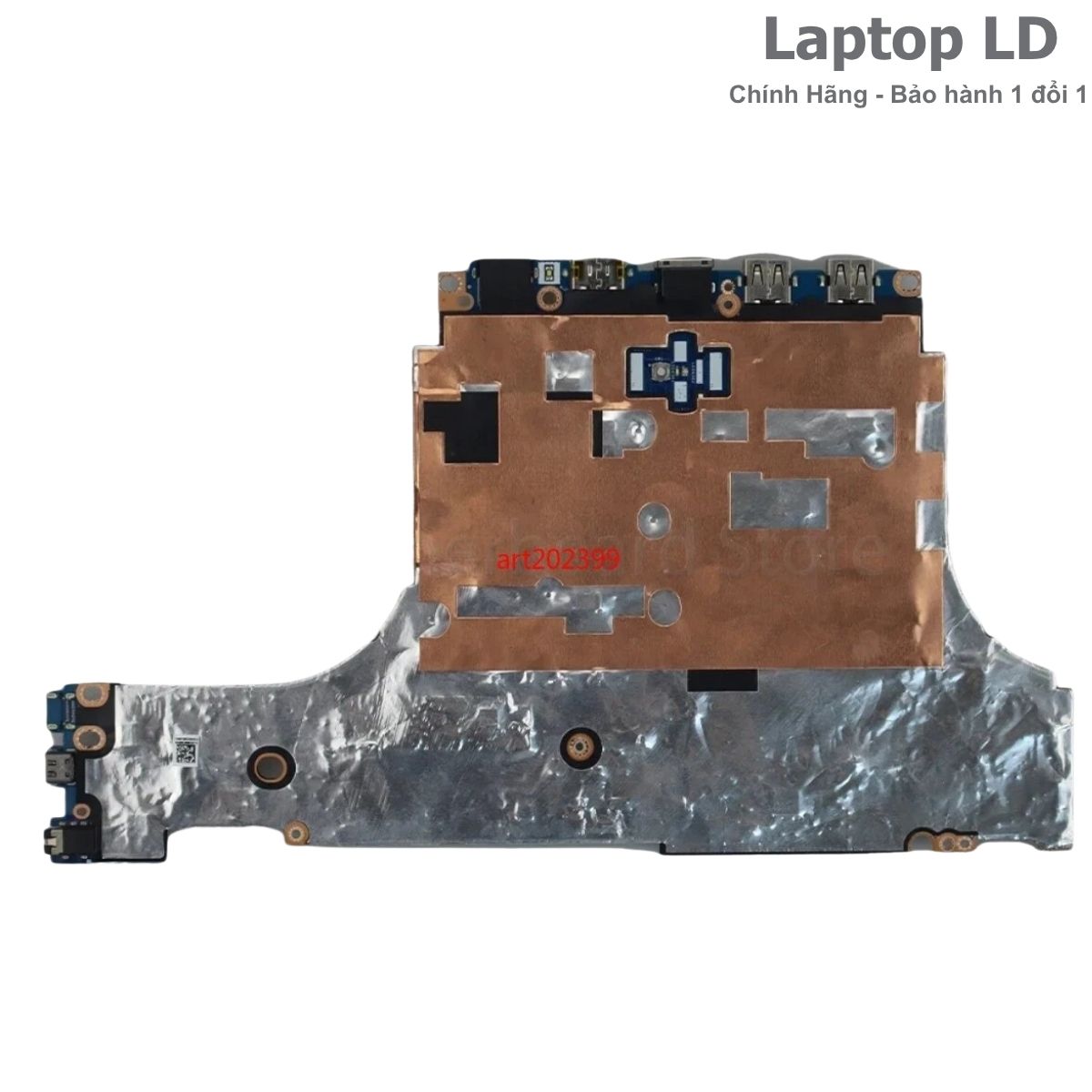

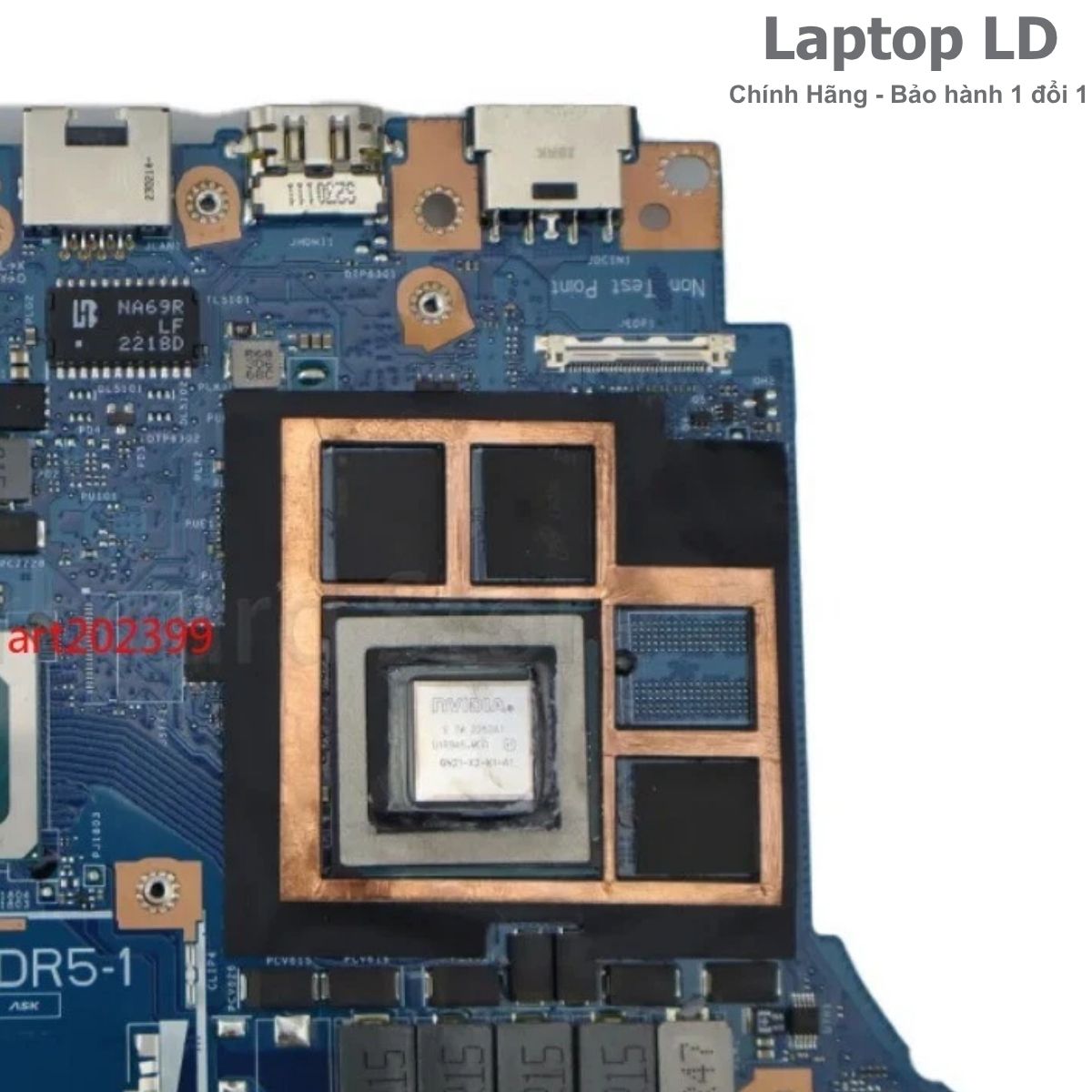

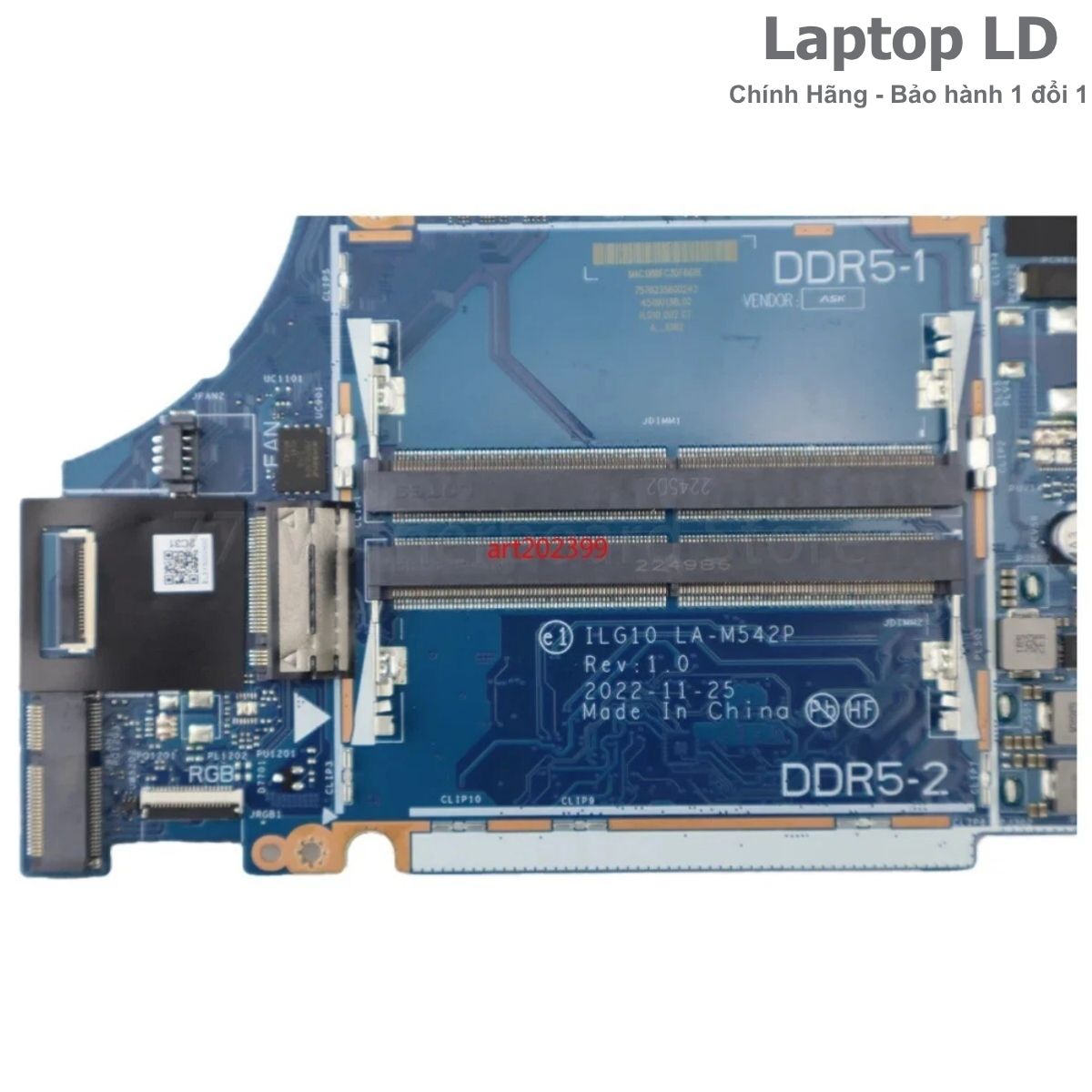

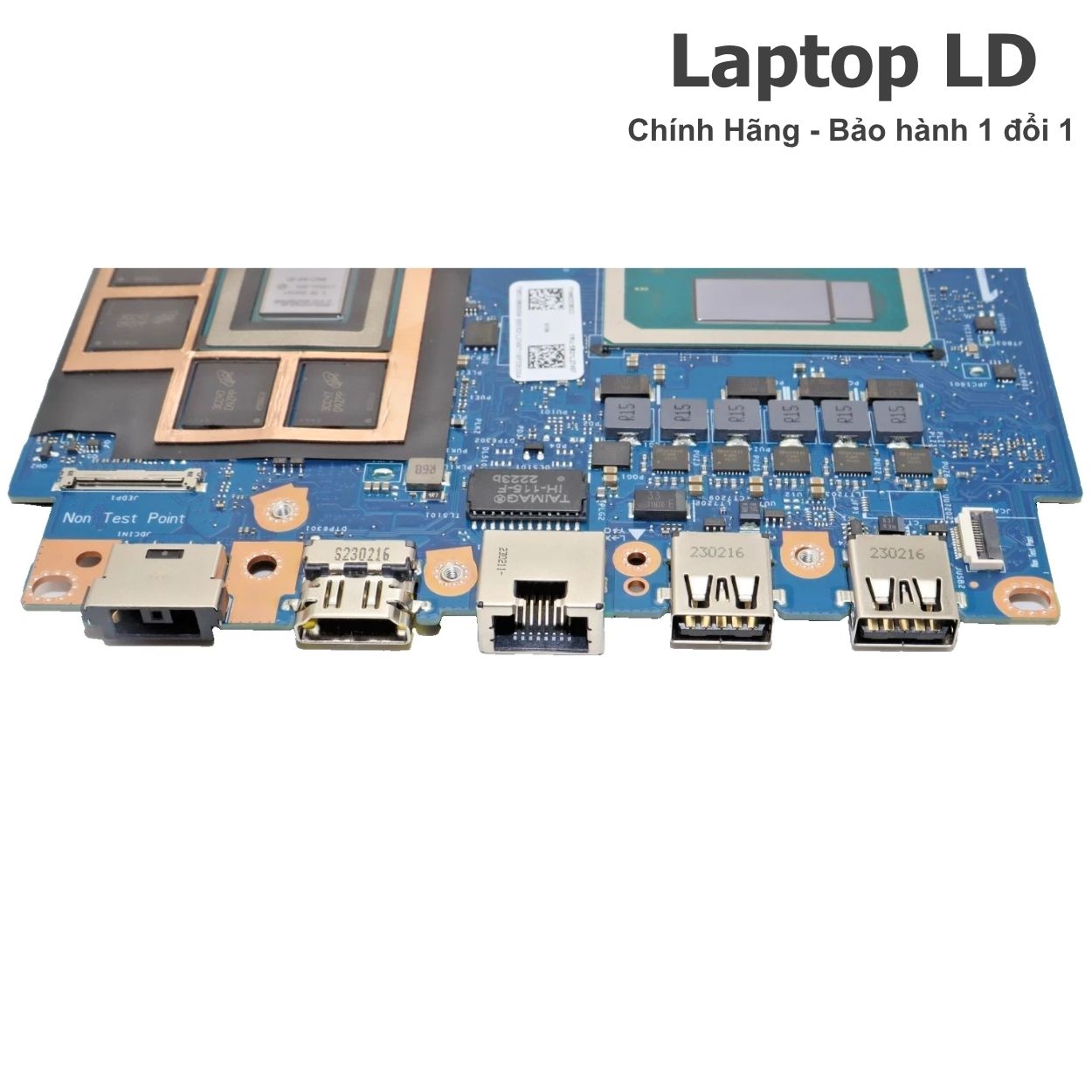

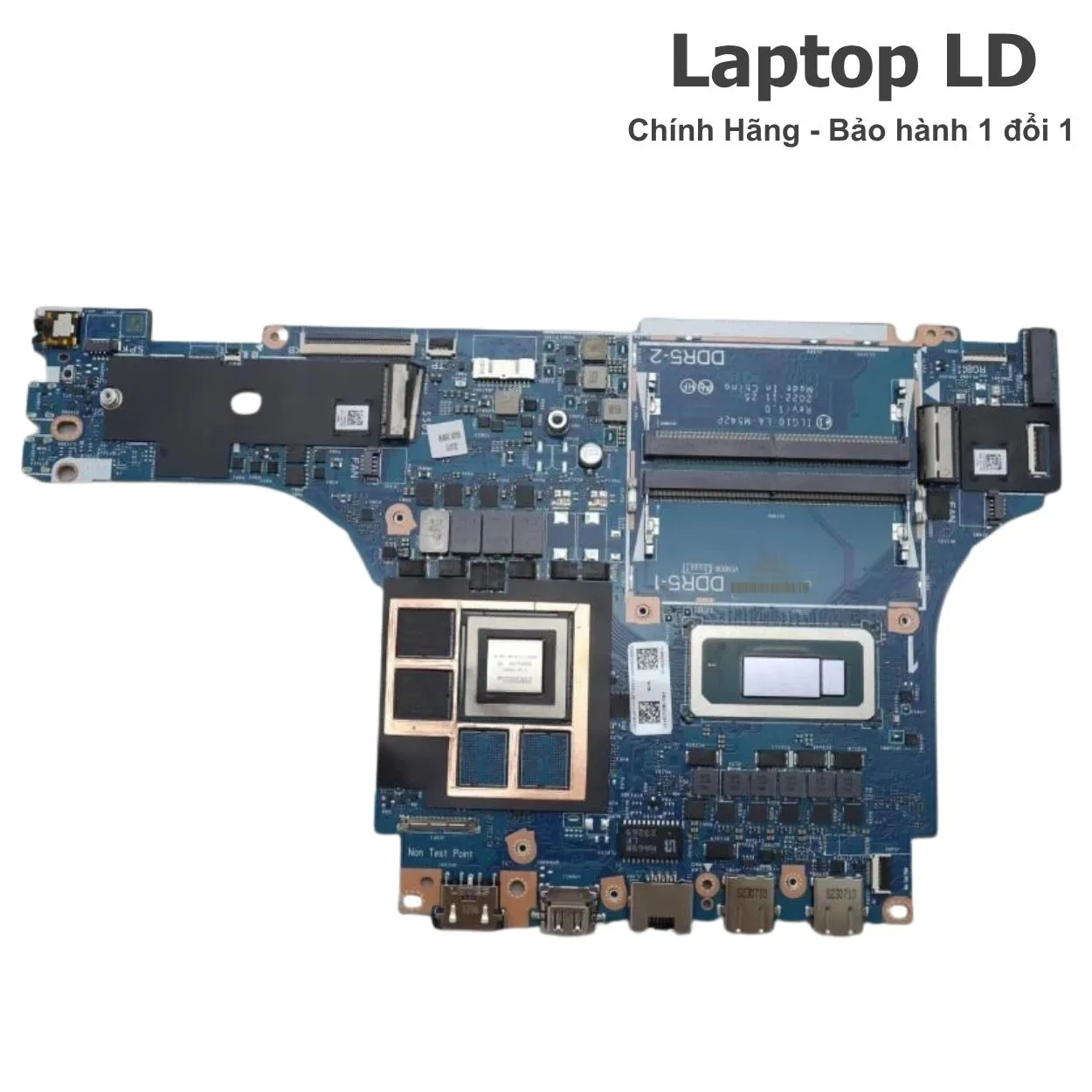

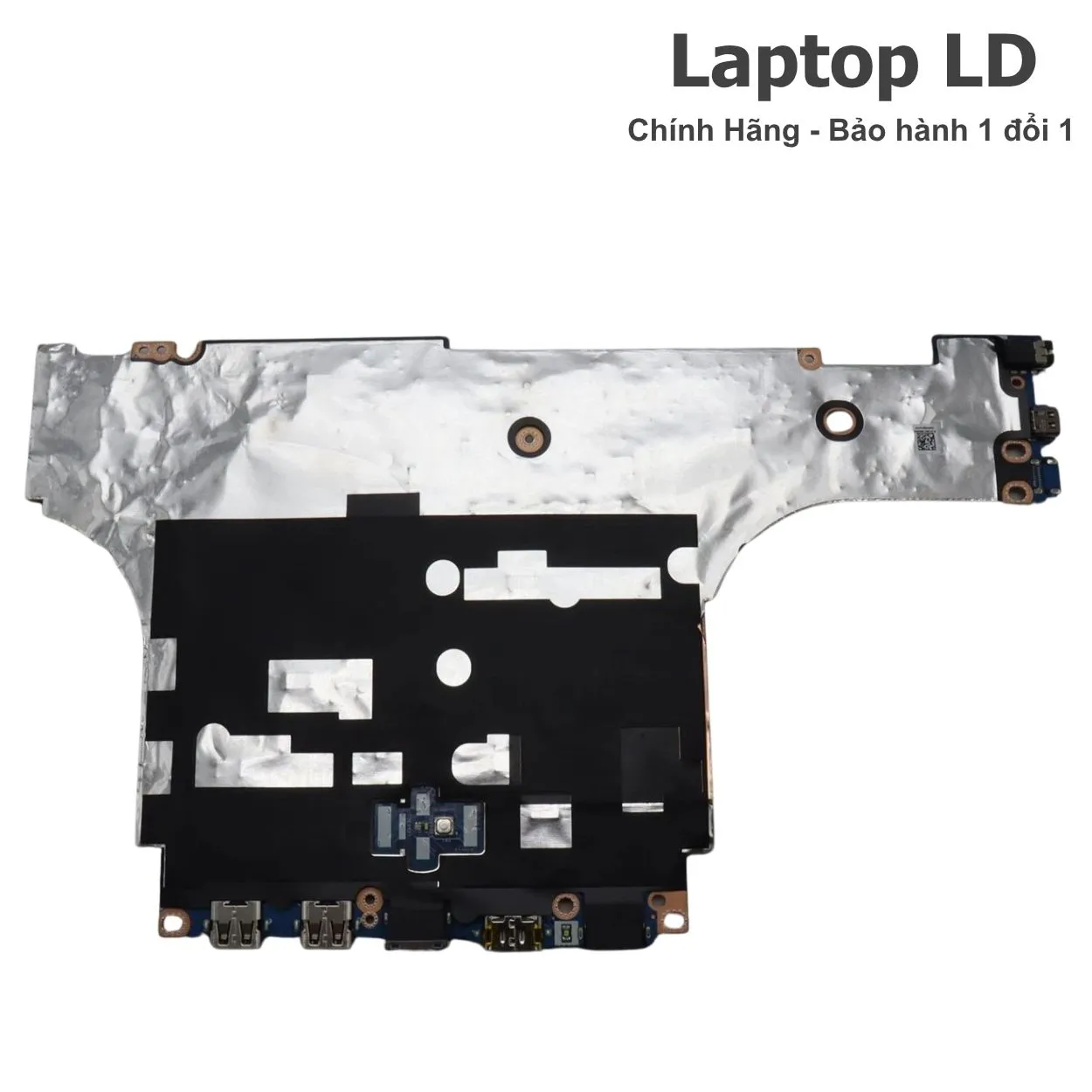

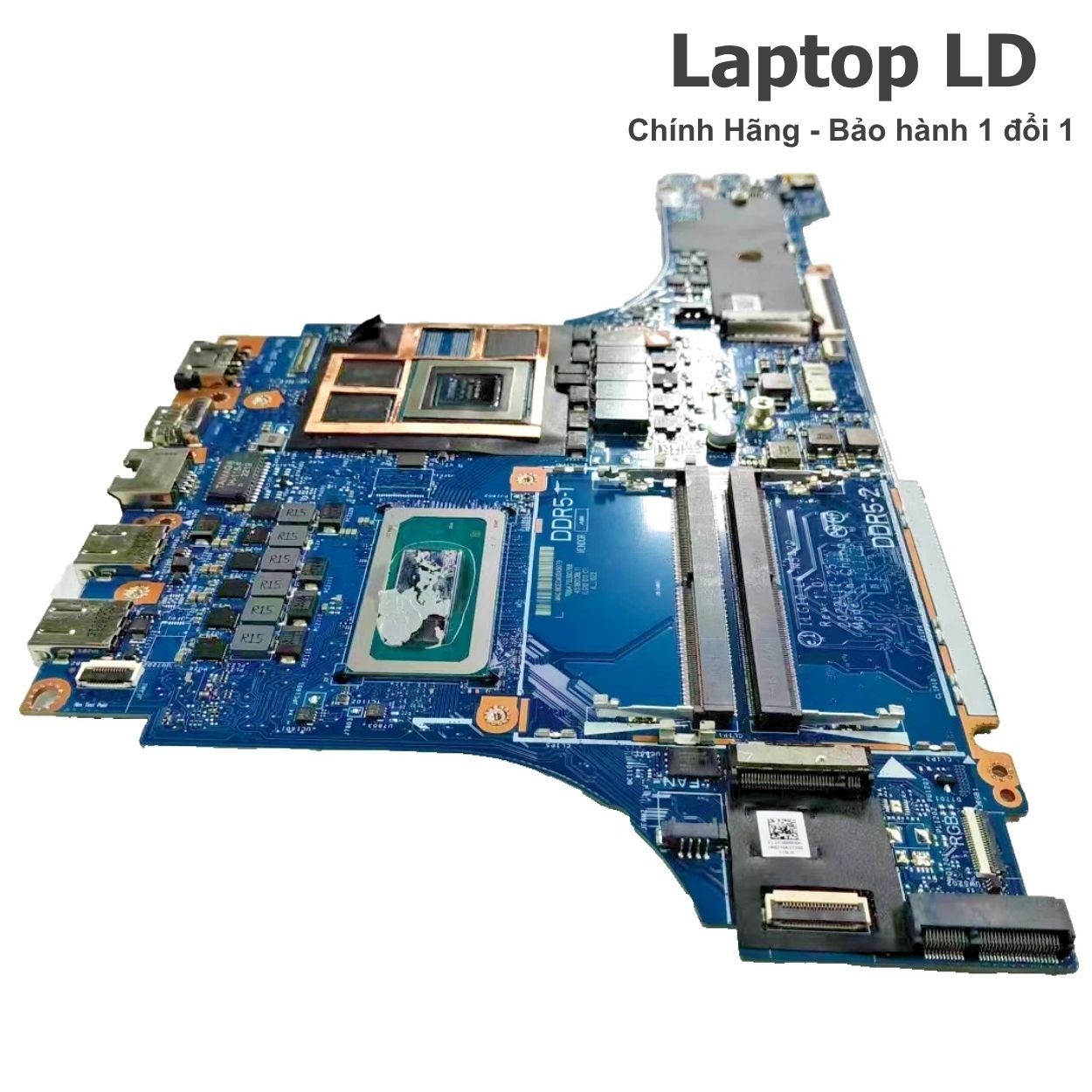

Ảnh chi tiết CPU, GPU, RAM, SSD và cụm cổng trên main Lenovo LOQ
Nhóm ảnh này giúp đối chiếu Core i5-13500H, GPU NVIDIA, VRAM GDDR6, hai khe RAM DDR5, hai khe SSD Gen4, khe Wi-Fi, cổng nguồn, HDMI, USB-C, LAN và USB-A.
Dấu hiệu nên kiểm tra bo mạch Lenovo LOQ 15IRH8
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, không sáng đèn hoặc chỉ nháy đèn nguồn.
- Cắm adapter slim-tip không nhận, nhận chập chờn hoặc đầu nguồn nóng.
- USB-C không nhận sạc PD 140W hoặc không xuất DisplayPort.
- Máy đang chơi game tụt pin, tự tắt hoặc adapter ngắt bảo vệ.
- Nguồn chờ có nhưng không tạo đủ nguồn CPU, RAM hoặc GPU.
- Vào nước cạnh cổng sau gây oxy hóa mạch nguồn, LAN, HDMI hoặc USB.
Lỗi khởi động, RAM và SSD
- Có đèn nguồn, quạt quay nhưng màn hình đen, không POST.
- Treo logo Lenovo, tự khởi động lại hoặc vào BIOS liên tục.
- Lỗi training DDR5, không nhận một khe RAM hoặc xanh màn.
- Không nhận SSD M.2 2242/2280 dù ổ đã kiểm tra tốt.
- Mất SSD sau sleep hoặc lỗi đường PCIe Gen4.
- BIOS/EC lỗi sau cập nhật, mất điện hoặc nạp sai phiên bản.
Lỗi GPU, hình ảnh và nhiệt
- Windows không nhận RTX hoặc báo Code 43.
- Sọc hình, vỡ hình, treo game hoặc đen màn khi chuyển GPU.
- HDMI hoặc USB-C DisplayPort không xuất hình.
- MUX Switch hoặc Advanced Optimus hoạt động không ổn định.
- GPU/VRAM nóng bất thường, quạt chạy tối đa hoặc máy tự tắt.
- Giảm xung mạnh do bụi, keo khô, pad lệch hoặc heatpipe yếu.
Nên sửa hay thay bo mạch Lenovo LOQ 15IRH8 LA-M542P?
LA-M542P có CPU và GPU hàn, nhiều tầng nguồn công suất cao, MUX/Advanced Optimus và cụm tản nhiệt hai quạt. Cần loại trừ adapter, pin, RAM, SSD, màn hình, bo I/O và hệ thống tản nhiệt trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở jack nguồn, USB, HDMI, LAN hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn CPU/GPU.
- BIOS hoặc EC lỗi có thể nạp lại đúng bản LOQ 15IRH8.
- Một khe RAM, socket SSD hoặc đầu cáp I/O hỏng cơ khí.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- Core i5-13500H lỗi, không khởi tạo hoặc chập nguồn lõi.
- GPU NVIDIA hoặc nhiều chip VRAM lỗi đồng thời.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn CPU, GPU, RAM, SSD và nhiều ngoại vi.
- Bo mạch đã đóng chip hoặc sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã được kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền main Lenovo LOQ 15IRH8 Type 82XV, CPU Core i5-13500H và board Compal ILG10 LA-M542P Rev 1.0.
| Tên sản phẩm | Main Lenovo LOQ 15IRH8 CPU Intel Core i5-13500H board Compal ILG10 LA-M542P Rev 1.0 |
|---|---|
| Dòng máy tương thích | Lenovo LOQ 15IRH8, Machine Type 82XV |
| Mã main | Compal ILG10 |
| Board number | LA-M542P Rev 1.0 |
| CPU | Intel Core i5-13500H onboard, 12 nhân gồm 4 P-core + 8 E-core, 16 luồng, Turbo tối đa 4,70GHz, 18MB Intel Smart Cache |
| GPU / VGA | Intel Iris Xe Graphics tích hợp, hoạt động dưới tên Intel UHD Graphics khi RAM chạy single-channel; NVIDIA GeForce RTX 3050 Laptop GPU 6GB GDDR6 95W, RTX 4050 Laptop GPU 6GB GDDR6 95W hoặc RTX 4060 Laptop GPU 8GB GDDR6 115W theo Lenovo FRU |
| RAM hỗ trợ | 2 khe SO-DIMM DDR5 dual-channel; DDR5-5200 với Core i5-13500H; cấu hình Lenovo công bố tới 16GB |
| Ổ cứng hỗ trợ | 2 khe SSD M.2 PCIe 4.0 x4 gồm 1 khe M.2 2242 và 1 khe M.2 2280; cấu hình Lenovo công bố SSD M.2 2242 tới 1TB |
| Khe trên main | 2 khe RAM SO-DIMM, 1 khe SSD M.2 2242, 1 khe SSD M.2 2280, 1 khe M.2 2230 Wi-Fi/Bluetooth, đầu pin, màn hình, bàn phím, touchpad, loa, hai quạt, camera và bo I/O |
| Cổng ngoài | 1 USB-A 3.2 Gen 1 5Gbps, 2 USB-A 3.2 Gen 2 10Gbps, 1 USB-C 3.2 Gen 2 10Gbps hỗ trợ Power Delivery 140W và DisplayPort 1.4, 1 HDMI, 1 LAN RJ-45, 1 audio combo 3,5mm và 1 cổng nguồn slim-tip |
| Màn hình tương thích | 15,6 inch IPS không cảm ứng; FHD 1920×1080 60Hz 300 nit, FHD 144Hz 350 nit G-SYNC hoặc WQHD 2560×1440 165Hz 350 nit 100% sRGB G-SYNC |
| Pin | Pin Li-Polymer 4 cell 60Wh, hỗ trợ Rapid Charge |
| Sạc | Adapter Lenovo slim-tip 135W, 170W hoặc 230W tùy GPU; cổng USB-C hỗ trợ Power Delivery tối đa 140W |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter, jack slim-tip, pin, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter đúng công suất, ngắt pin, đo dòng chờ và kiểm tra từng tầng nguồn. |
| USB-C không nhận sạc | Cổng USB-C, linh kiện bảo vệ, controller PD, đường CC hoặc firmware. | Thử nguồn PD 140W chuẩn, kiểm VBUS/CC, nhận diện thiết bị và đường DisplayPort. |
| Có nguồn nhưng màn không lên | RAM, BIOS, cáp eDP, panel, CPU, GPU hoặc nguồn hiển thị. | Thử từng thanh/khe RAM, xuất HDMI/USB-C, kiểm cáp eDP và trình tự POST. |
| Không nhận GPU NVIDIA | BIOS, nguồn GPU, GPU, VRAM, MUX hoặc đường PCIe. | Đối chiếu FRU/GPU, kiểm Device Manager, đo nguồn GPU/VRAM và chạy tải đồ họa. |
| Sọc hình hoặc treo game | VRAM, GPU, nguồn GPU, nhiệt độ hoặc adapter thiếu công suất. | Chạy VRAM test, theo dõi nhiệt/công suất, thử adapter chuẩn và kiểm pad tản. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn DDR5, BIOS hoặc CPU. | Vệ sinh khe, thử từng thanh, đổi khe, reset BIOS và kiểm nguồn RAM. |
| Không nhận SSD | SSD lỗi, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe Gen4. | Thử SSD chuẩn ở từng khe 2242/2280, đo nguồn socket và kiểm BIOS. |
| HDMI/LAN/USB mất kết nối | Cổng, linh kiện bảo vệ, controller, driver, BIOS hoặc nguồn I/O. | Thử cáp/thiết bị khác, kiểm cổng, nguồn và nhận diện trong hệ điều hành. |
| Máy nóng hoặc tự tắt | Bụi, quạt, keo/pad tản, heatpipe, nguồn CPU/GPU hoặc tải nền. | Vệ sinh, thay vật liệu tản đúng vị trí, kiểm quạt và chạy tải có giám sát nhiệt. |

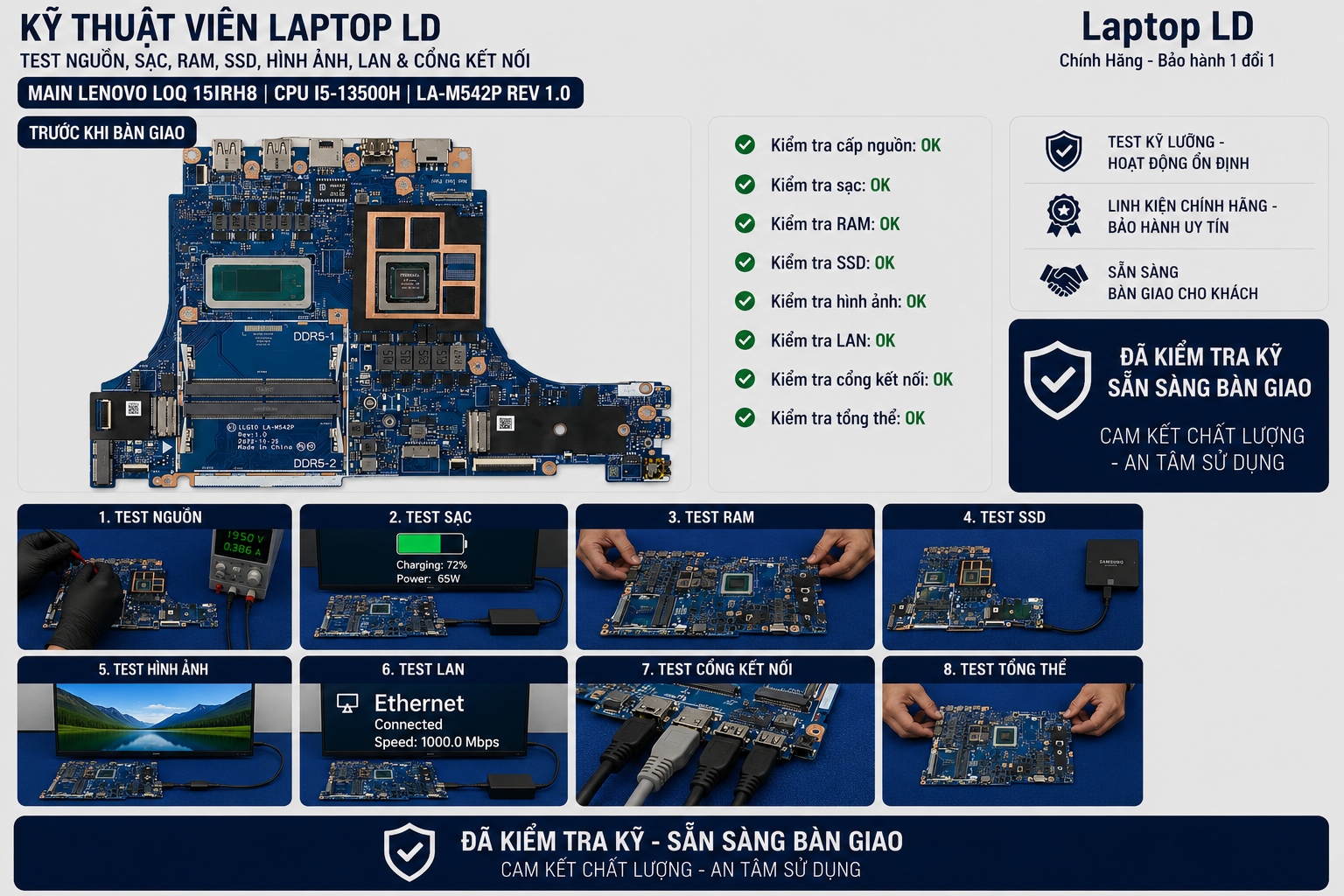

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, pin, Core i5-13500H, GPU NVIDIA, VRAM, hai khe RAM DDR5, hai khe SSD, màn hình, HDMI, USB-C PD/DisplayPort, LAN, USB-A, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, GPU, RAM, SSD, nhiệt độ, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, RAM, SSD, BIOS, màn hình, bo I/O, GPU, HDMI, USB-C và hai quạt.
-
Đối chiếu đúng main
Xác minh LOQ 15IRH8 Type 82XV, i5-13500H, LA-M542P Rev 1.0, GPU, VRAM và Lenovo FRU.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo và pad đúng vị trí, lắp main rồi chạy test CPU, GPU, VRAM, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch LA-M542P đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Lenovo LOQ 15IRH8 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do adapter không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.

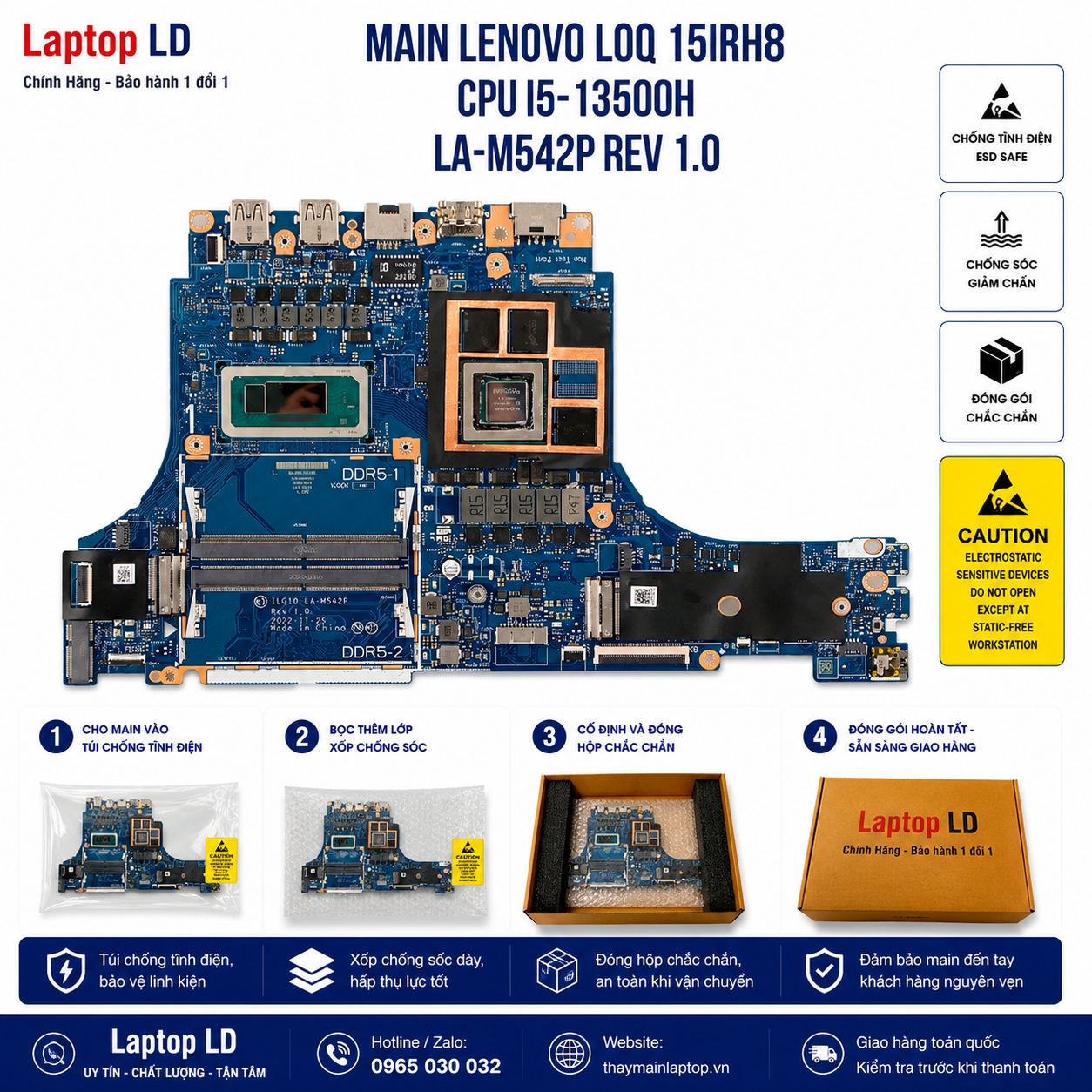

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main LA-M542P có CPU, GPU và VRAM hàn, thân bo dài cùng nhiều đầu cáp mảnh nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main LA-M542P dùng cho model nào?
Dùng cho Lenovo LOQ 15IRH8 Type 82XV và một số nền máy liên quan, nhưng phải kiểm đúng CPU, GPU, FRU và revision PCB.
CPU i5-13500H có bao nhiêu nhân và luồng?
Intel Core i5-13500H có 12 nhân, 16 luồng, Turbo tối đa 4,70GHz và 18MB cache.
Main này dùng GPU nào?
Nền LOQ 15IRH8 có RTX 3050 6GB, RTX 4050 6GB hoặc RTX 4060 8GB. GPU phải đúng theo Lenovo FRU và chip thực tế trên main.
RAM có nâng cấp được không?
Có. Máy dùng hai khe SO-DIMM DDR5 dual-channel; bản i5-13500H chạy DDR5-5200.
Máy có mấy khe SSD?
Có hai khe SSD PCIe 4.0 x4: một khe M.2 2242 và một khe M.2 2280.
USB-C có sạc laptop được không?
Có. Cổng USB-C 3.2 Gen 2 hỗ trợ Power Delivery tối đa 140W và DisplayPort 1.4.
Máy dùng màn hình nào?
Máy dùng màn IPS 15,6 inch không cảm ứng, có các bản FHD 60Hz, FHD 144Hz hoặc WQHD 165Hz.
Sạc chuẩn bao nhiêu watt?
Lenovo cung cấp adapter slim-tip 135W, 170W hoặc 230W tùy GPU và cấu hình xuất xưởng.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD nên thay main thường không xóa dữ liệu. Trường hợp BitLocker, SSD lỗi hoặc Windows yêu cầu Recovery Key cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
