Laptop LD • Main Lenovo LOQ Essential 15IAX9E
Thay main Lenovo LOQ 15IAX9E i5-12450HX NM-G441 đúng mã
Đúng nền Compal NM-G441 REV:1.0, CPU Intel Core i5-12450HX, chipset Intel HM670, một khe RAM DDR5-4800 và hai khe SSD M.2 2242 PCIe 4.0. Main NM-G441 được sản xuất với nhiều cấu hình NVIDIA GeForce RTX 2050 4GB, RTX 3050 6GB hoặc RTX 4050 6GB; Laptop LD kiểm tra chip GPU, VRAM, Lenovo FRU/part number, nguồn 135W, HDMI 2.1, LAN, USB, khe thẻ nhớ và toàn bộ đường nguồn trước khi sửa hoặc thay bo mạch.
- NM-G441 REV:1.0
- CPU i5-12450HX
- HM670
- RTX dedicated
- DDR5-4800
- SSD PCIe 4.0
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo Lenovo LOQ Essential 15IAX9E, machine type 83LK/83ME, CPU i5-12450HX và board Compal NM-G441 REV:1.0. Do NM-G441 có nhiều cấu hình GPU, khách cần đối chiếu đúng Lenovo FRU, chip NVIDIA và số lượng VRAM trước khi thay.

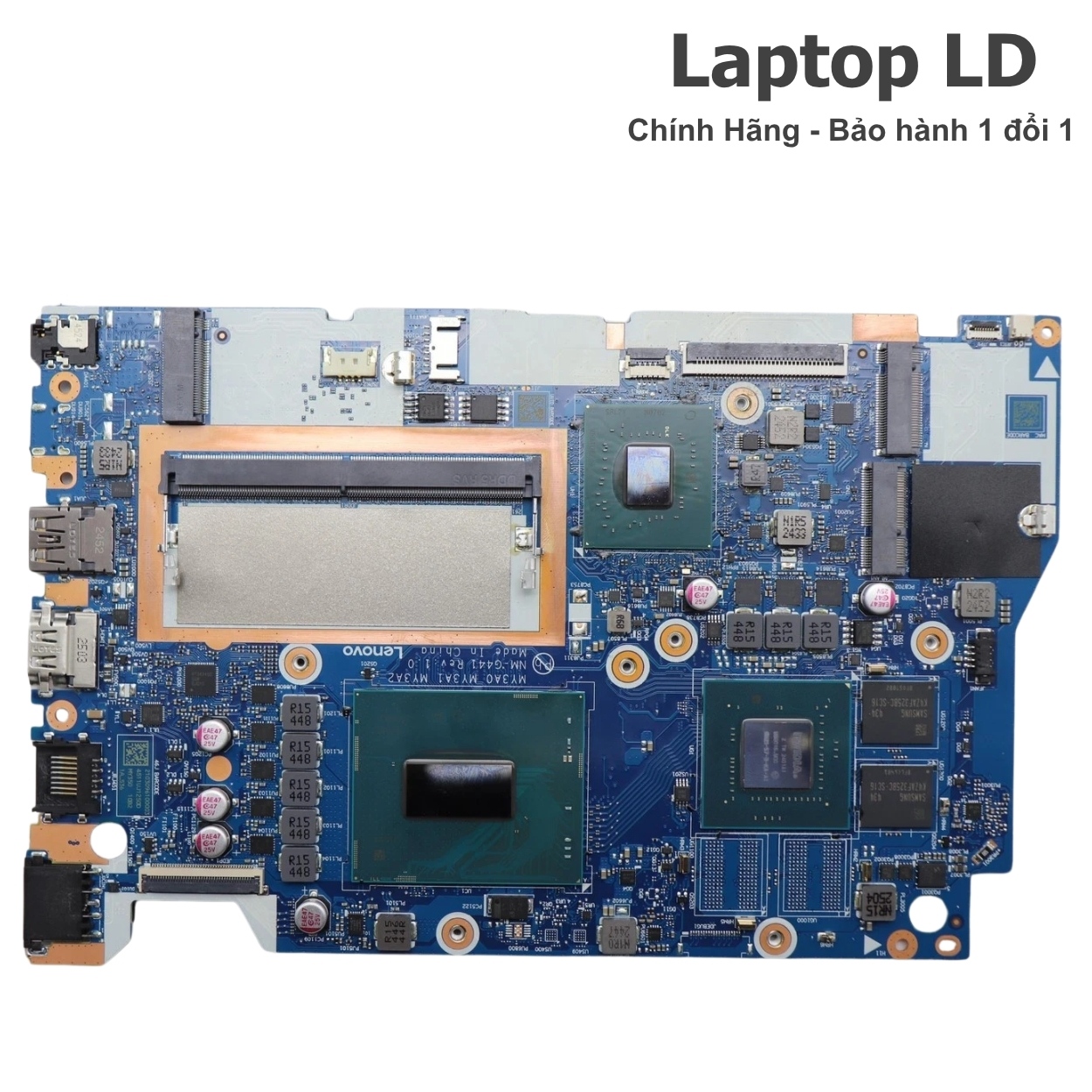

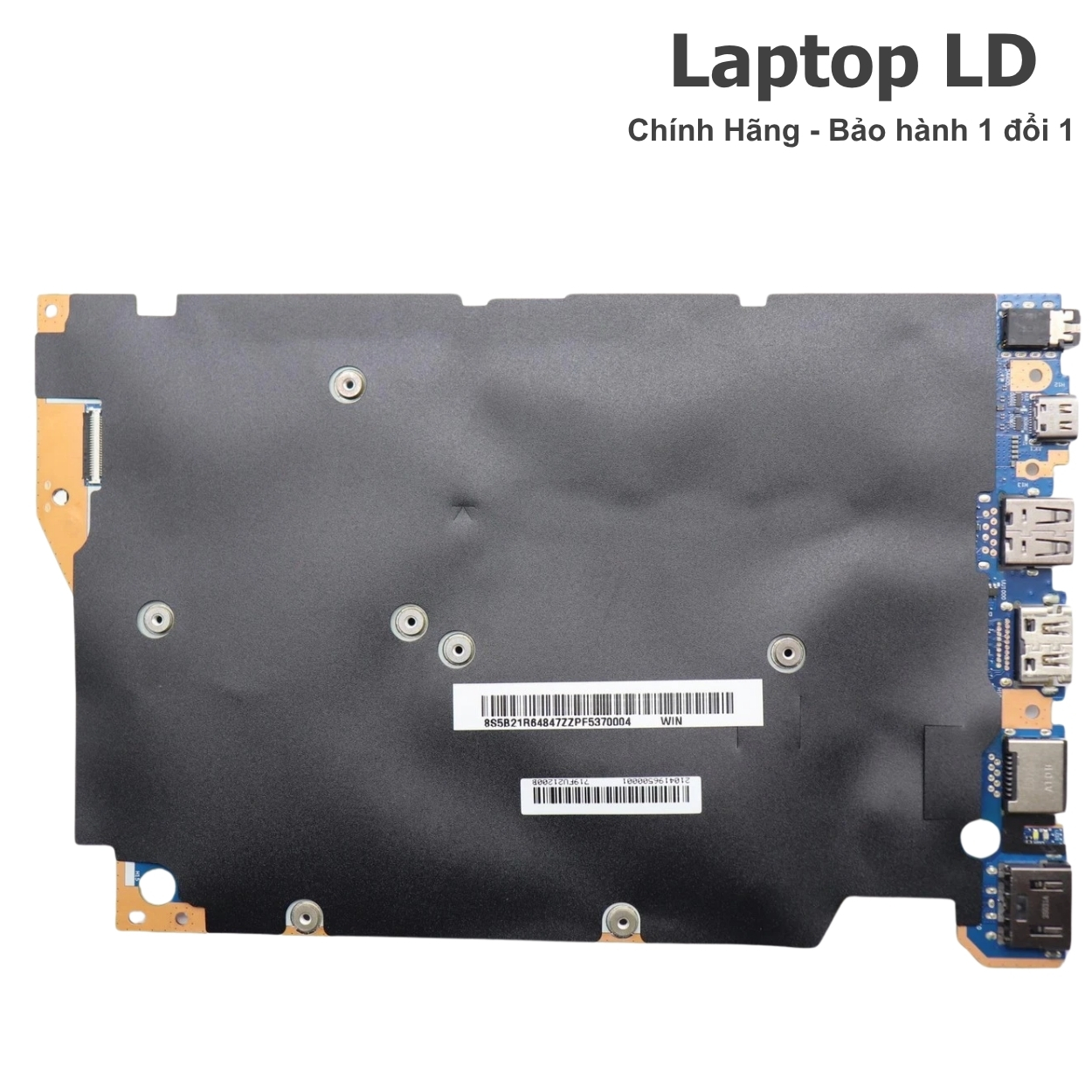

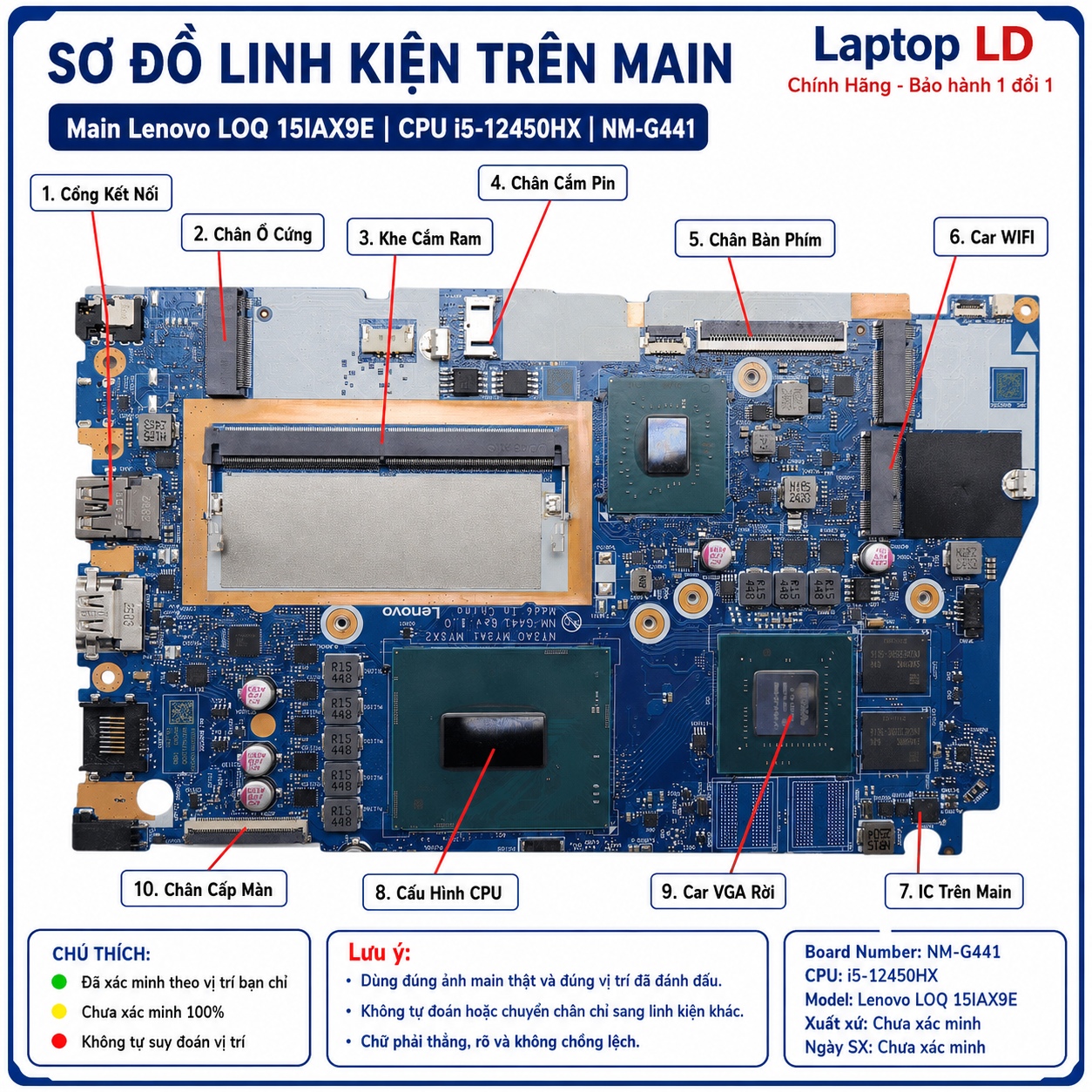

Vị trí linh kiện và ảnh tổng thể main Lenovo LOQ 15IAX9E i5-12450HX NM-G441
Ảnh thực tế giúp nhận biết CPU i5-12450HX, chipset HM670, GPU NVIDIA, các chip VRAM, khe RAM DDR5, hai khe SSD M.2 2242, module Wi-Fi, mạch sạc Slim Tip, HDMI, LAN, USB và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera và bo I/O.
Cần gửi gì để Laptop LD báo đúng main?
Board NM-G441 dùng chung nền cho nhiều cấu hình CPU/GPU và Lenovo FRU khác nhau. Để tránh nhầm RTX 2050, RTX 3050 hoặc RTX 4050, khách nên gửi đầy đủ ảnh tem máy, tem main, chip GPU và VRAM.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Lenovo LOQ 15IAX9E và machine type 83LK hoặc 83ME.
- Ảnh MTM đầy đủ dạng 83LKxxxxxx hoặc 83MExxxxxx.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng NM-G441 REV:1.0 và các mã MY3A0, MY3A1 hoặc MY3A2 trên PCB.
- Ảnh tem Lenovo FRU/part number như 5B21D46615 hoặc mã thực tế trên main.
- Ảnh chip GPU NVIDIA và toàn bộ chip VRAM để xác định RTX 2050/3050/4050.
- Ảnh khu vực CPU i5-12450HX, khe RAM DDR5 và hai khe SSD M.2.
- Mô tả lỗi: không nguồn, không sạc, không hình, lỗi GPU, sọc hình, mất RAM/SSD, HDMI, LAN hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng LOQ 15IAX9E, i5-12450HX và NM-G441 REV:1.0.
- Khóa đúng GPU NVIDIA, dung lượng VRAM và Lenovo FRU.
- Tránh nhầm RTX 2050 4GB với RTX 3050/4050 6GB.
- Đối chiếu đúng số chip VRAM, cuộn nguồn GPU và layout tản nhiệt.
- Phân biệt lỗi main với lỗi RAM, SSD, màn hình, cáp, adapter hoặc bo I/O.
- Rút ngắn thời gian báo giá, kiểm tra và bàn giao máy.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Lenovo LOQ 15IAX9E i5-12450HX NM-G441 được báo theo đúng GPU, VRAM, Lenovo FRU, tình trạng bo mạch và gói bảo hành. Bản RTX 2050, RTX 3050 và RTX 4050 có giá khác nhau.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra quạt, hệ thống tản nhiệt CPU/GPU, pin 57Wh, RAM DDR5, hai SSD M.2, màn hình 144Hz, LAN, HDMI và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng NM-G441 cùng GPU/VRAM. Main lỗi nguồn CPU, GPU, VRAM, BIOS/EC hoặc vào nước diện rộng cần thời gian kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng LOQ 15IAX9E, i5-12450HX, NM-G441 REV:1.0 và Lenovo FRU.
- Xác nhận đúng RTX 2050 4GB, RTX 3050 6GB hoặc RTX 4050 6GB theo chip/VRAM.
- Kiểm tra adapter Slim Tip 135W, HDMI 2.1, LAN RJ-45, USB-C, USB-A và khe thẻ.
- Kiểm tra RAM DDR5, hai SSD M.2, Wi-Fi, màn hình 144Hz, camera, loa và nhiệt độ.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Lenovo LOQ 15IAX9E i5-12450HX NM-G441 dùng cho máy nào?
Dòng máy phù hợp
- Lenovo LOQ Essential 15IAX9E.
- Machine type 83LK và 83ME.
- CPU Intel Core i5-12450HX onboard.
- Board Compal NM-G441 REV:1.0.
- Chipset Intel HM670.
- Một khe RAM DDR5-4800.
- Hai khe SSD M.2 2242 PCIe 4.0 x4.
- Các cấu hình GPU NVIDIA thuộc nền NM-G441.
Không nên thay chéo khi chưa kiểm
- Không mua theo mã NM-G441 nếu chưa đối chiếu GPU, VRAM và Lenovo FRU.
- Không nhầm i5-12450HX với i7-12650HX cùng nền bo mạch.
- Không nhầm RTX 2050 4GB với RTX 3050 hoặc RTX 4050 6GB.
- Không ghi hai khe RAM; LOQ 15IAX9E chỉ có một khe DDR5 SO-DIMM.
- Không ghi USB-C xuất hình hoặc sạc máy; cổng USB-C của dòng này chỉ truyền dữ liệu.
- Không bỏ sót LAN RJ-45 và đầu đọc thẻ 3 trong 1.
- Không kết luận lỗi main trước khi loại trừ adapter, RAM, SSD, màn hình và hệ thống tản nhiệt.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Lenovo LOQ Essential 15IAX9E, type 83LK/83ME. | Nhầm với LOQ 15IAX9 hoặc 15IRX9 dùng bo và tản nhiệt khác. |
| Mã main | Compal NM-G441 REV:1.0. | Chỉ kiểm tên máy mà không kiểm revision và mã MY3Ax. |
| CPU | Intel Core i5-12450HX, 8 nhân, 12 luồng, Turbo tối đa 4.40GHz. | Nhầm i7-12650HX cùng nền board. |
| GPU | RTX 2050 4GB, RTX 3050 6GB hoặc RTX 4050 6GB theo Lenovo FRU. | Đặt sai GPU hoặc sai số lượng chip VRAM. |
| RAM | 1 khe SO-DIMM DDR5-4800, tối đa 32GB. | Tưởng có hai khe RAM như LOQ bản tiêu chuẩn. |
| SSD | 2 khe M.2 2242 PCIe 4.0 x4 NVMe. | Dùng SSD 2280 không phù hợp vị trí bắt vít hoặc nhầm chỉ có một khe. |
| Cổng ngoài | 2 USB-A 5Gbps, 1 USB-C 5Gbps chỉ dữ liệu, HDMI 2.1, RJ-45, audio 3.5mm, đầu đọc thẻ 3 trong 1 và cổng nguồn Slim Tip. | Ghi USB-C có DisplayPort/Power Delivery hoặc bỏ sót LAN/thẻ nhớ. |
| Màn hình | 15,6 inch FHD 1920×1080 IPS, 144Hz, 300 nit, 100% sRGB. | Nhầm màn 2.5K/165Hz của LOQ bản cao hơn. |
| Sạc | Adapter Lenovo Slim Tip 135W, 3 chấu. | Dùng adapter USB-C hoặc công suất thấp gây tụt hiệu năng/sạc chậm. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem Lenovo, mã NM-G441, GPU, VRAM, RAM, SSD và cụm cổng trước khi đặt hàng.

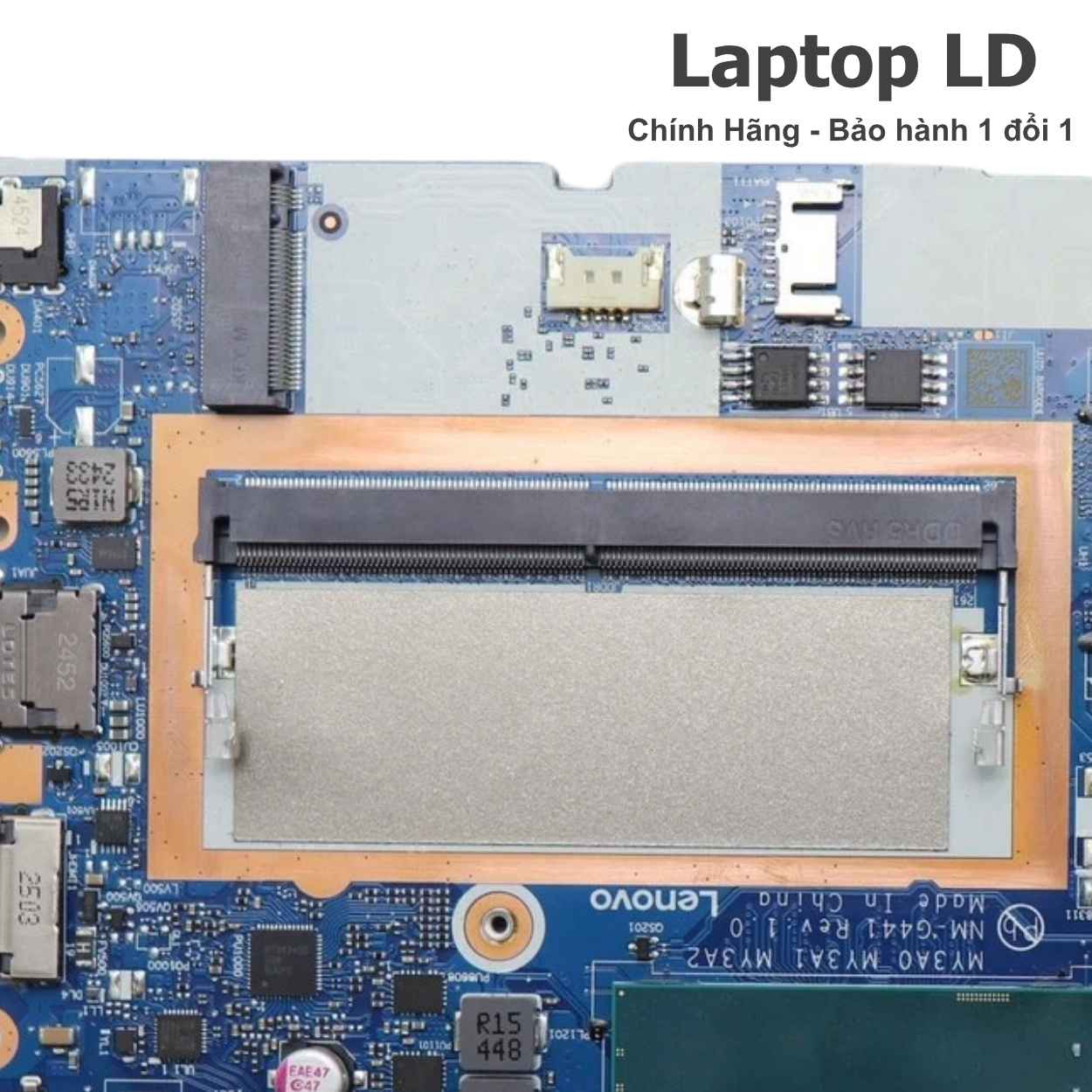

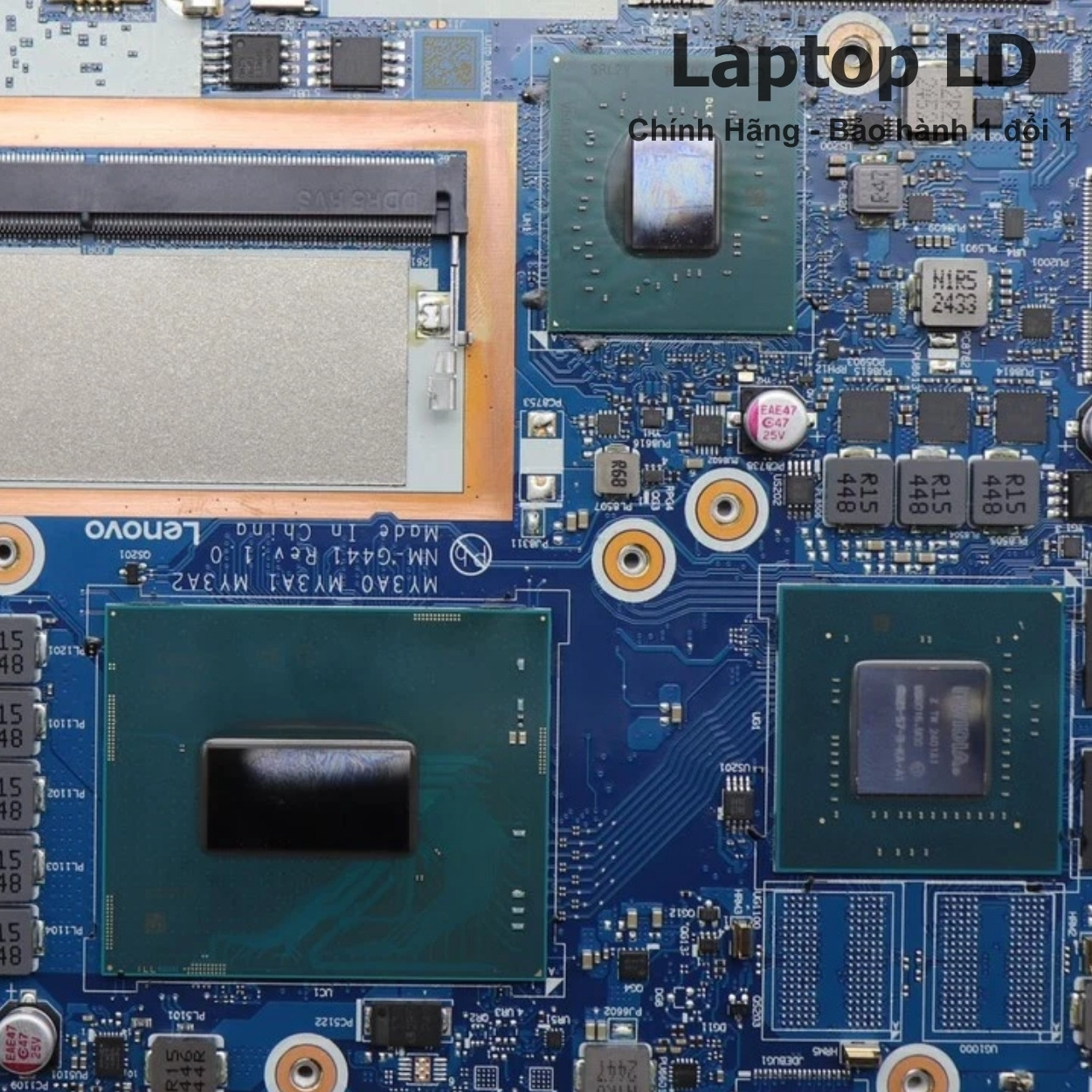

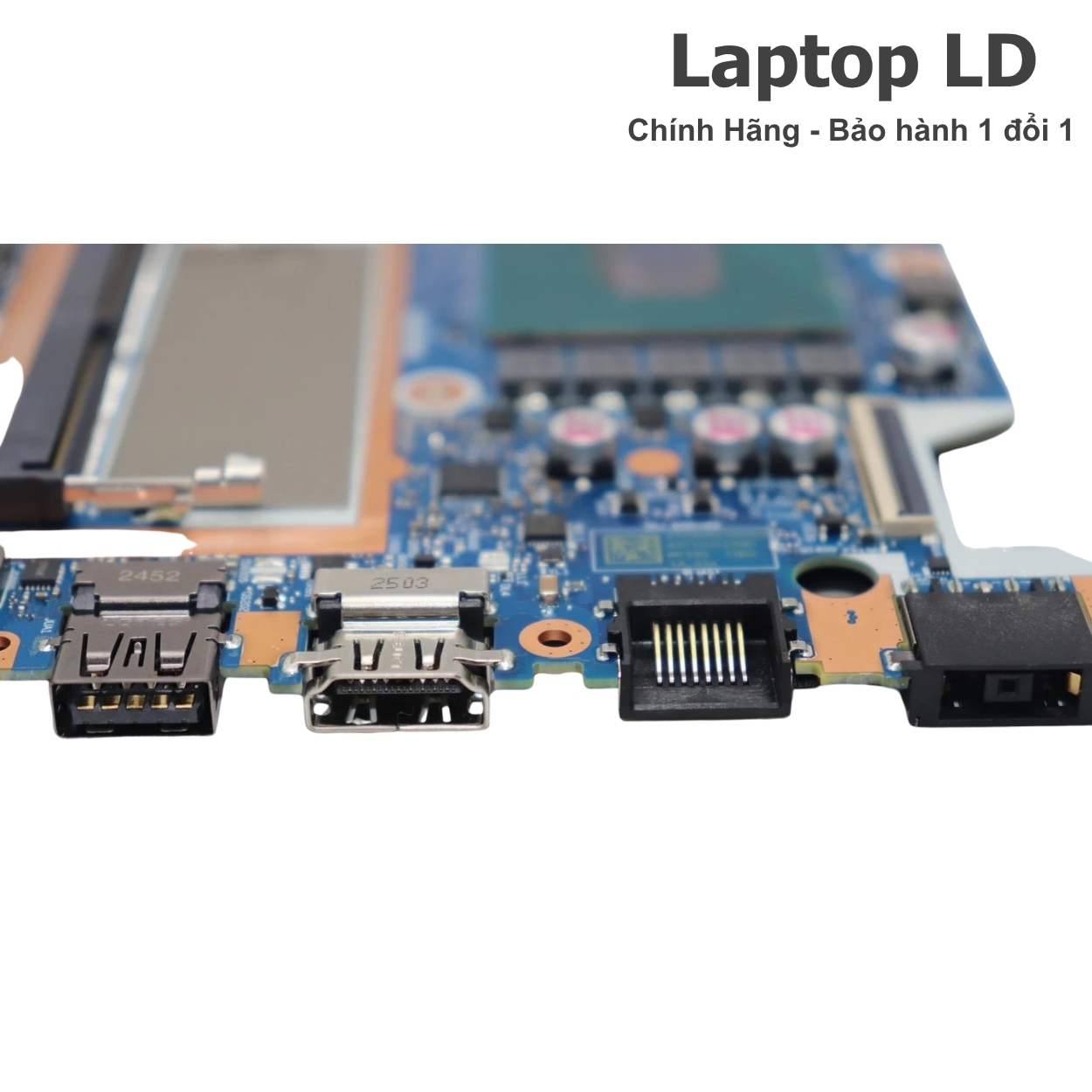

Ảnh chi tiết CPU, GPU, VRAM, RAM và SSD trên main Lenovo LOQ 15IAX9E
Nhóm ảnh này giúp đối chiếu đúng i5-12450HX, chipset HM670, GPU NVIDIA, VRAM, khe DDR5, hai khe SSD M.2, module Wi-Fi, mạch sạc, HDMI, LAN và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch Lenovo LOQ 15IAX9E
Lỗi nguồn và sạc 135W
- Bấm nguồn không phản hồi, không sáng đèn hoặc adapter tự ngắt.
- Cắm sạc nhưng pin không tăng, báo công suất thấp hoặc tụt pin khi chơi game.
- Jack Slim Tip nóng, lỏng, cháy chân hoặc mất tiếp xúc theo góc cắm.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, GPU, RAM hoặc SSD.
- Máy tự tắt khi GPU tải cao do nguồn đầu vào hoặc mạch VRM không ổn định.
Lỗi GPU, VRAM và hình ảnh
- Có nguồn nhưng màn đen, không xuất HDMI hoặc treo trước logo Lenovo.
- Sọc hình, vỡ hình, chớp màn hoặc driver NVIDIA báo Code 43.
- Máy xanh màn khi cài driver hoặc chạy game/benchmark.
- GPU không nhận đủ VRAM, báo sai dung lượng hoặc lỗi một kênh nhớ.
- RTX mất nguồn lõi/VRAM, nóng bất thường hoặc chập sau khi quá nhiệt.
- HDMI mất hình trong khi Intel UHD vẫn hoạt động.
Lỗi RAM, SSD và ngoại vi
- Không nhận RAM DDR5, máy khởi động lâu hoặc lặp POST.
- Không nhận một trong hai SSD M.2 2242 hoặc mất ổ sau sleep.
- LAN RJ-45, USB-A, USB-C, khe thẻ hoặc audio mất nhận.
- Wi-Fi/Bluetooth chập chờn do module, socket hoặc nguồn 3,3V.
- Máy quá nhiệt, quạt chạy liên tục hoặc tụt xung CPU/GPU.
- Máy vào nước ở cạnh cổng gây oxy hóa mạch LAN, HDMI, nguồn và bo I/O.
Nên sửa hay thay bo mạch Lenovo LOQ 15IAX9E NM-G441?
NM-G441 tích hợp CPU HX, GPU NVIDIA và VRAM trên bo mạch. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU/GPU, VRAM, BIOS/EC và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở jack nguồn, HDMI, LAN, USB, audio hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn CPU/GPU.
- BIOS/EC lỗi nhưng CPU, GPU, VRAM và RAM vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn 3,3V hoặc đường PCIe ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa lan tới CPU/GPU/VRAM.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-12450HX lỗi, không khởi tạo hoặc chập nguồn lõi.
- GPU NVIDIA hoặc nhiều chip VRAM lỗi, đóng lại vẫn tái phát.
- Chập nặng đồng thời mạch sạc, nguồn CPU, GPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, GPU, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chơi game.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền main Lenovo LOQ Essential 15IAX9E CPU i5-12450HX board Compal NM-G441 REV:1.0.
| Tên sản phẩm | Main Lenovo LOQ Essential 15IAX9E CPU Intel Core i5-12450HX board NM-G441 REV:1.0 |
|---|---|
| Dòng máy tương thích | Lenovo LOQ 15IAX9E machine type 83LK/83ME |
| Mã main | NM-G441 REV:1.0 |
| Board number | Compal NM-G441, nền MY3A0/MY3A1/MY3A2 |
| Lenovo part number | Thay đổi theo cấu hình GPU; ví dụ 5B21D46615 cho bản RTX 2050 |
| CPU | Intel Core i5-12450HX onboard, 8 nhân gồm 4 P-core + 4 E-core, 12 luồng, Turbo tối đa 4.40GHz, 12MB Intel Smart Cache, công suất cơ bản 55W |
| Chipset | Intel HM670 |
| GPU / VGA | Intel UHD Graphics tích hợp và NVIDIA GeForce RTX rời; các cấu hình NM-G441 gồm RTX 2050 4GB GDDR6, RTX 3050 6GB GDDR6 hoặc RTX 4050 6GB GDDR6 |
| RAM hỗ trợ | 1 khe SO-DIMM DDR5-4800, tối đa 32GB, hỗ trợ một module RAM |
| Ổ cứng hỗ trợ | 2 khe M.2 2242 PCIe 4.0 x4 NVMe, hỗ trợ SSD dung lượng đến 1TB mỗi khe theo cấu hình Lenovo |
| Khe trên main | 1 khe DDR5 SO-DIMM, 2 khe SSD M.2 2242, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình eDP, bàn phím, touchpad, loa, quạt, camera và bo I/O |
| Cổng ngoài | 2 USB-A 5Gbps; 1 USB-C 5Gbps chỉ truyền dữ liệu; 1 HDMI 2.1 tối đa 8K/60Hz; 1 RJ-45 Gigabit; 1 audio 3.5mm; 1 đầu đọc thẻ 3 trong 1; 1 cổng nguồn Lenovo Slim Tip |
| Màn hình tương thích | 15,6 inch FHD 1920×1080, IPS, 144Hz, 300 nit, chống chói, 100% sRGB, không cảm ứng |
| Pin | Pin Li-Polymer 57Wh |
| Sạc | Adapter Lenovo Slim Tip 135W, 3 chấu |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, adapter ngắt | Jack Slim Tip, MOSFET đầu vào, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter 135W chuẩn, ngắt pin và đo trở kháng/dòng đầu vào. |
| Có nguồn nhưng không POST | BIOS/EC, RAM, CPU, GPU, nguồn thứ cấp hoặc thiết bị ngoại vi. | Tháo SSD, thử RAM chuẩn, reset BIOS và theo dõi thứ tự nguồn. |
| Không nhận RAM DDR5 | Module RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc bộ điều khiển nhớ CPU. | Vệ sinh khe, thử module chuẩn và kiểm nguồn DDR5. |
| Không nhận SSD M.2 | SSD, socket, nguồn 3,3V, BIOS hoặc đường PCIe. | Đổi SSD 2242, kiểm từng khe và đo nguồn socket. |
| RTX báo Code 43 | Driver, firmware, nguồn GPU, chip GPU hoặc VRAM. | Cài driver sạch, kiểm Device ID, nguồn GPU/VRAM và chạy stress test. |
| Sọc hình hoặc vỡ hình | VRAM, GPU, nguồn nhớ, màn hình hoặc cáp eDP. | So sánh màn trong/HDMI, test VRAM và kiểm nhiệt độ GPU. |
| Máy tắt khi chơi game | Adapter yếu, quá nhiệt, nguồn CPU/GPU hoặc pin. | Kiểm công suất adapter, nhiệt độ, quạt, xung và dòng tải. |
| LAN/USB/khe thẻ mất nhận | Bo I/O, cáp, socket, nguồn phụ hoặc controller. | Kiểm từng bo/cáp, nguồn 3,3V/5V và nhận diện trong hệ điều hành. |
| Máy vào nước | Oxy hóa vùng nguồn, GPU/VRAM, HDMI, LAN, USB hoặc bo I/O. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |

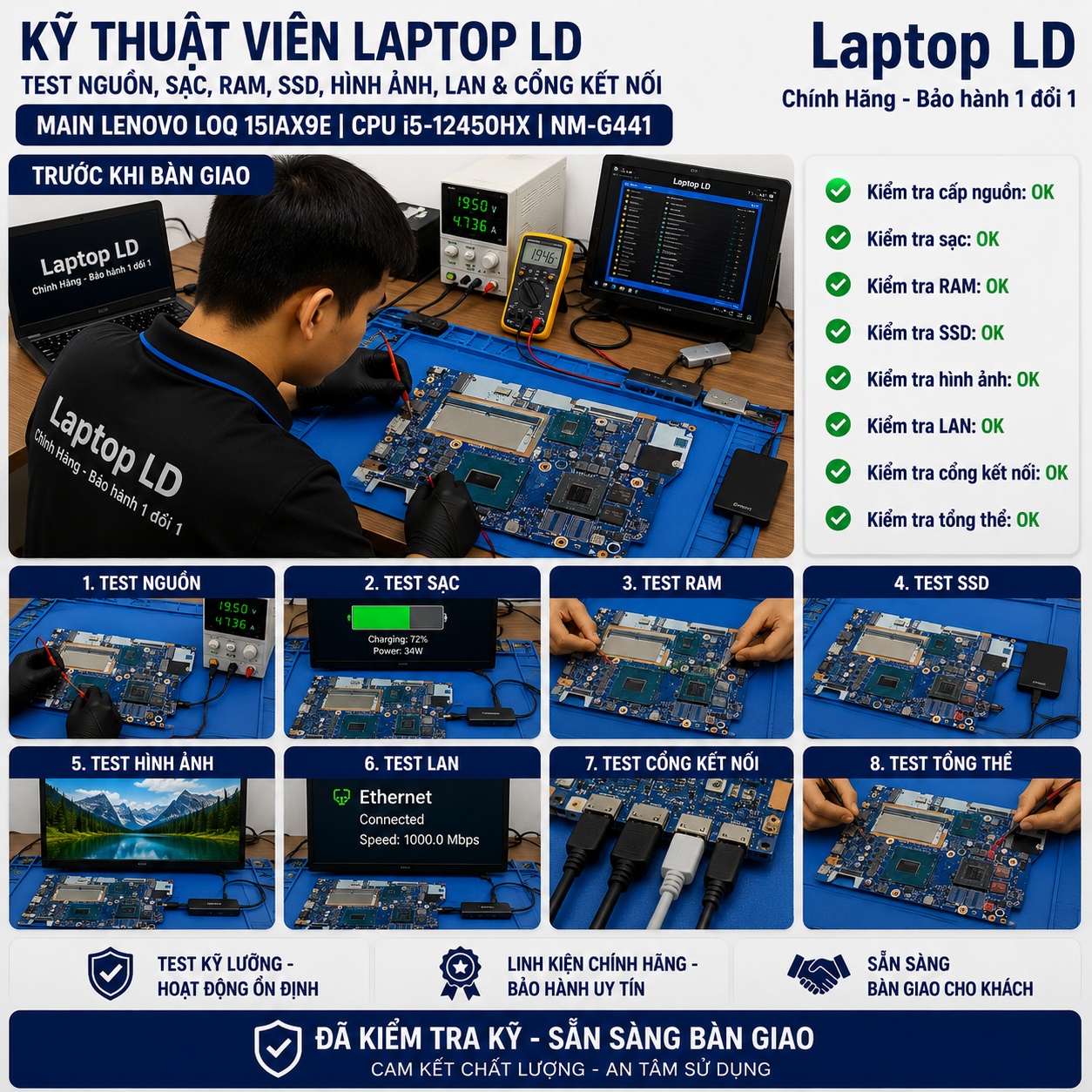

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn 135W, CPU i5-12450HX, GPU/VRAM, RAM DDR5, hai SSD M.2, màn hình 144Hz, HDMI, LAN, USB, Wi-Fi, khe thẻ, camera và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, GPU, hình ảnh, RAM, SSD, nhiệt độ, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 135W, pin, RAM DDR5, từng SSD, BIOS/EC, GPU/VRAM, màn hình, LAN và từng cổng.
-
Đối chiếu đúng main
Xác minh LOQ 15IAX9E, type 83LK/83ME, i5-12450HX, NM-G441 REV:1.0, GPU, VRAM và Lenovo FRU.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo hệ thống tản nhiệt đúng thứ tự, thay keo/thermal putty phù hợp và chạy test CPU, GPU, VRAM, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn sử dụng adapter đúng 135W, vệ sinh tản nhiệt định kỳ.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main NM-G441 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Lenovo LOQ 15IAX9E nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do nguồn không phù hợp, tự ép xung hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.

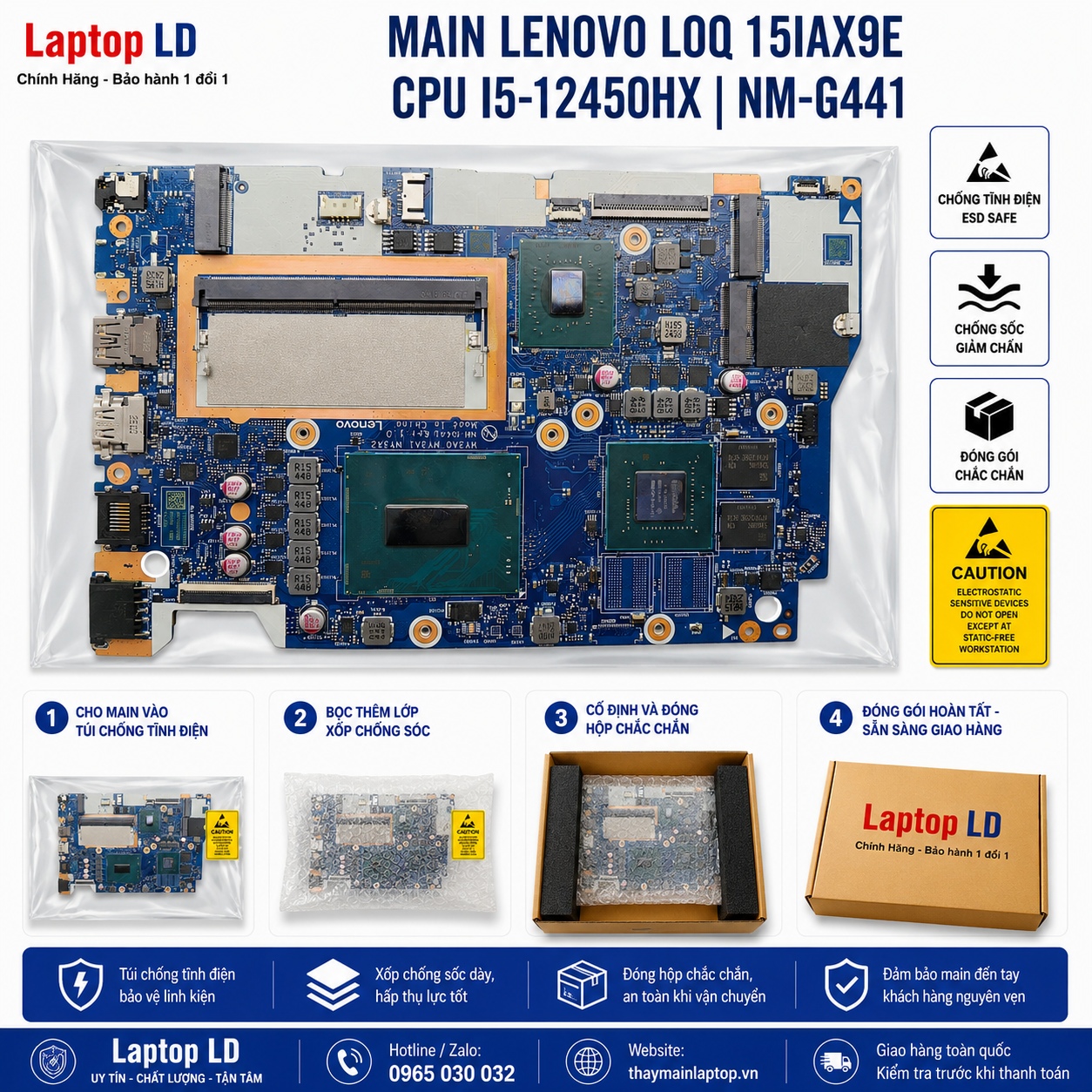

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main NM-G441 tích hợp CPU, GPU và VRAM, có nhiều cuộn nguồn cùng các socket RAM/SSD nên cần túi chống tĩnh điện, tấm bảo vệ chip, đệm cổng, nẹp chống cong và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
NM-G441 dùng cho model nào?
Board NM-G441 REV:1.0 dùng trên Lenovo LOQ Essential 15IAX9E, machine type 83LK và 83ME.
CPU i5-12450HX có bao nhiêu nhân và luồng?
Intel Core i5-12450HX có 8 nhân gồm 4 P-core và 4 E-core, 12 luồng, Turbo tối đa 4.40GHz và 12MB cache.
Main NM-G441 dùng GPU nào?
Nền NM-G441 có nhiều Lenovo FRU với RTX 2050 4GB, RTX 3050 6GB hoặc RTX 4050 6GB; phải kiểm chip GPU, VRAM và tem FRU.
Part number 5B21D46615 là bản GPU nào?
Part number 5B21D46615 được ghi nhận với i5-12450HX và chip GN20-S7-B-MP-KB-A1, tương ứng GeForce RTX 2050 4GB.
Máy có mấy khe RAM?
LOQ 15IAX9E chỉ có một khe SO-DIMM DDR5-4800, hỗ trợ tối đa 32GB.
Máy có mấy khe SSD?
Máy có hai khe M.2 2242 PCIe 4.0 x4 NVMe.
USB-C có sạc hoặc xuất hình được không?
Không. Theo cấu hình Lenovo, cổng USB-C 5Gbps trên LOQ 15IAX9E chỉ hỗ trợ truyền dữ liệu.
Màn hình của máy có thông số gì?
Cấu hình phổ biến dùng màn 15,6 inch FHD IPS 144Hz, 300 nit, chống chói và 100% sRGB.
Pin và sạc chuẩn là loại nào?
Máy dùng pin 57Wh và adapter Lenovo Slim Tip 135W, 3 chấu.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
