Thay main Lenovo IdeaPad Flex 5-14IAU7 i5-1235U đúng cấu hình
Đúng dòng IdeaPad Flex 5-14IAU7, CPU Intel Core i5-1235U, RAM LPDDR4x-4266 hàn onboard và Intel Iris Xe Graphics tích hợp. Dung lượng RAM, mã PCB, FRU/part number và revision phải được đối chiếu theo tem cùng ảnh hai mặt bo mạch thực tế trước khi giao hoặc lắp.
- Core i5-1235U
- RAM onboard theo FRU
- Intel Iris Xe
- Thunderbolt 4
- M.2 2242/2280
- Cần kiểm PCB/FRU
Xác thực kỹ thuật: thông tin nền được rà soát theo Lenovo PSREF của IdeaPad Flex 5 14IAU7 và thông số Intel Core i5-1235U. Dung lượng RAM, mã PCB, FRU và revision chỉ được xác nhận sau khi kiểm tem và bo mạch thật.

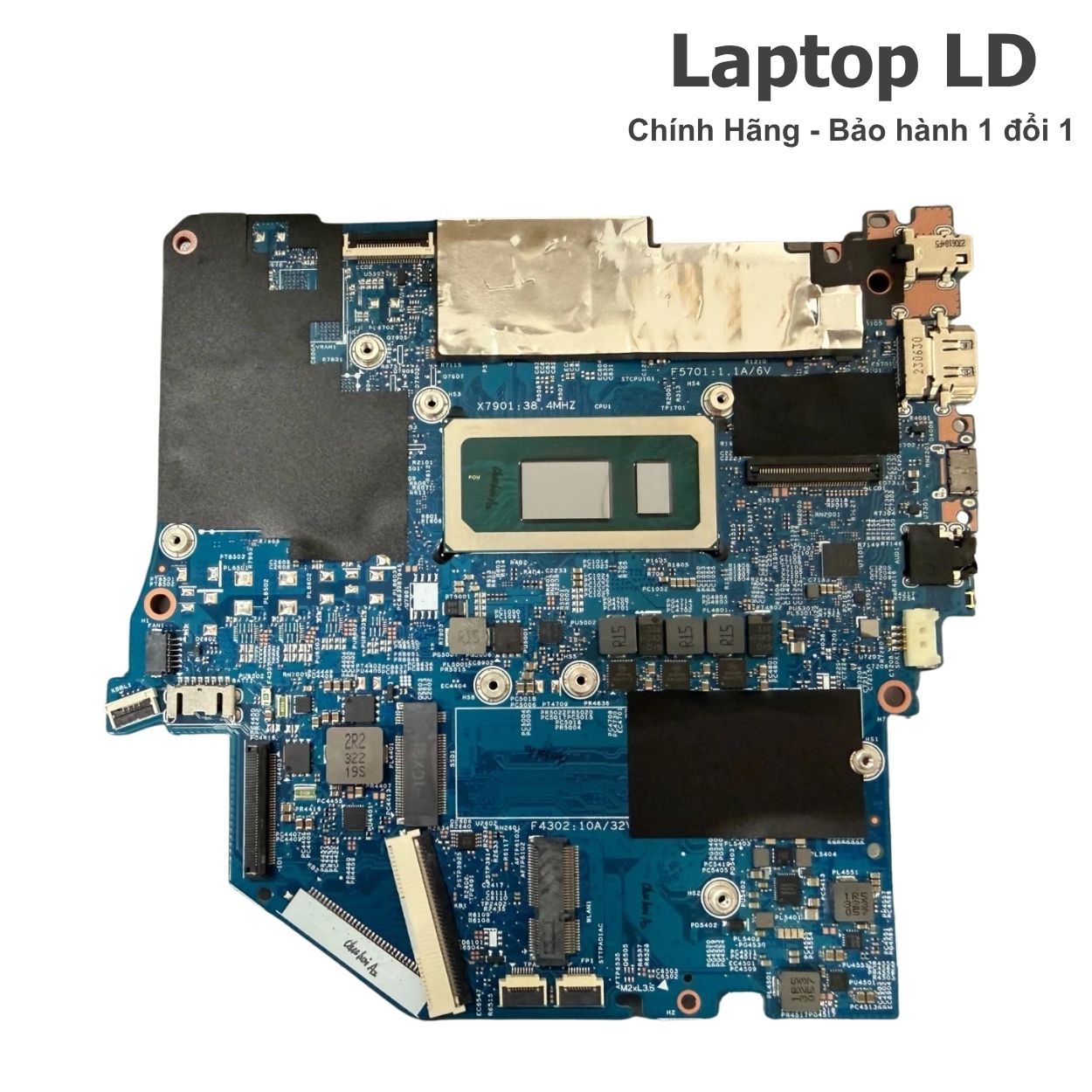

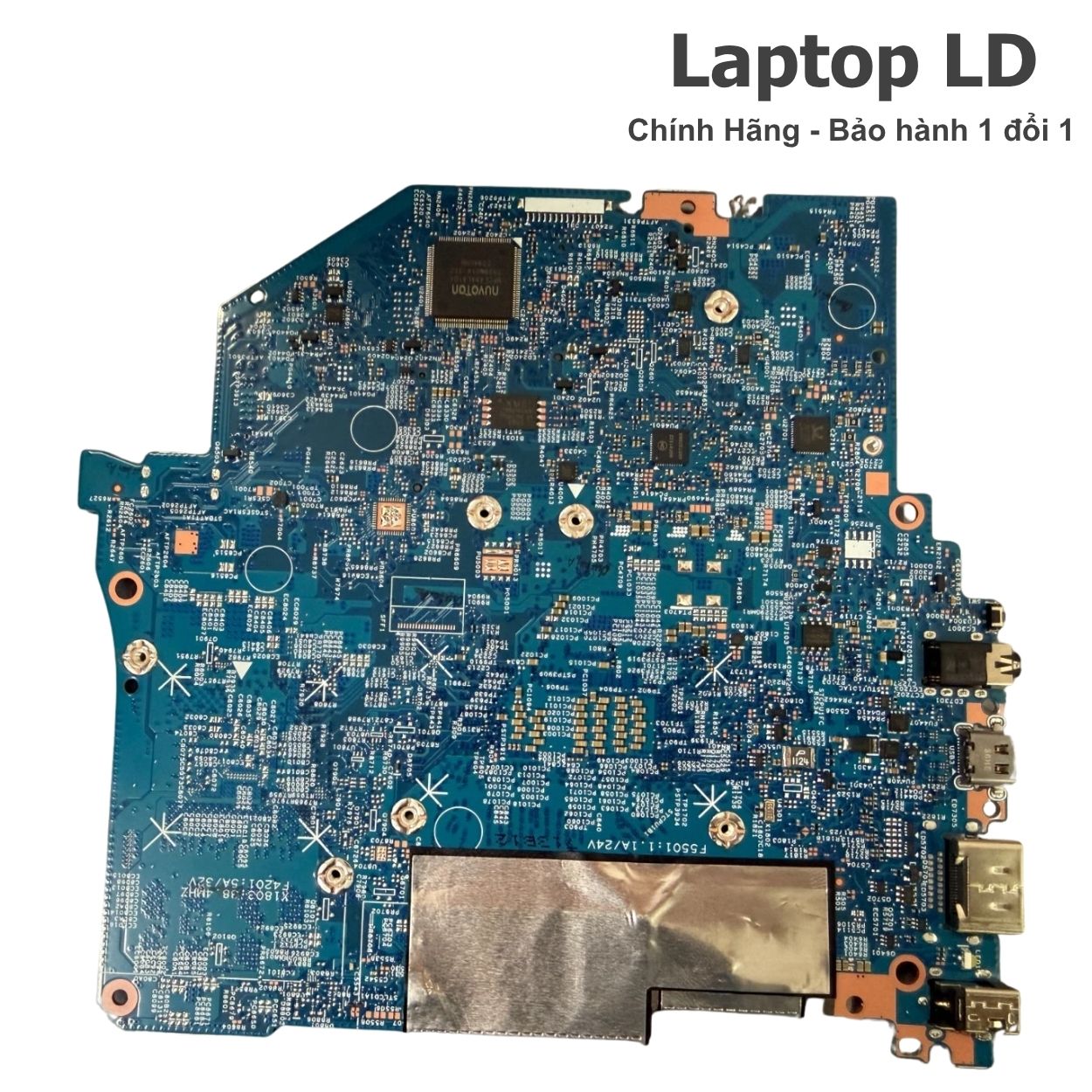

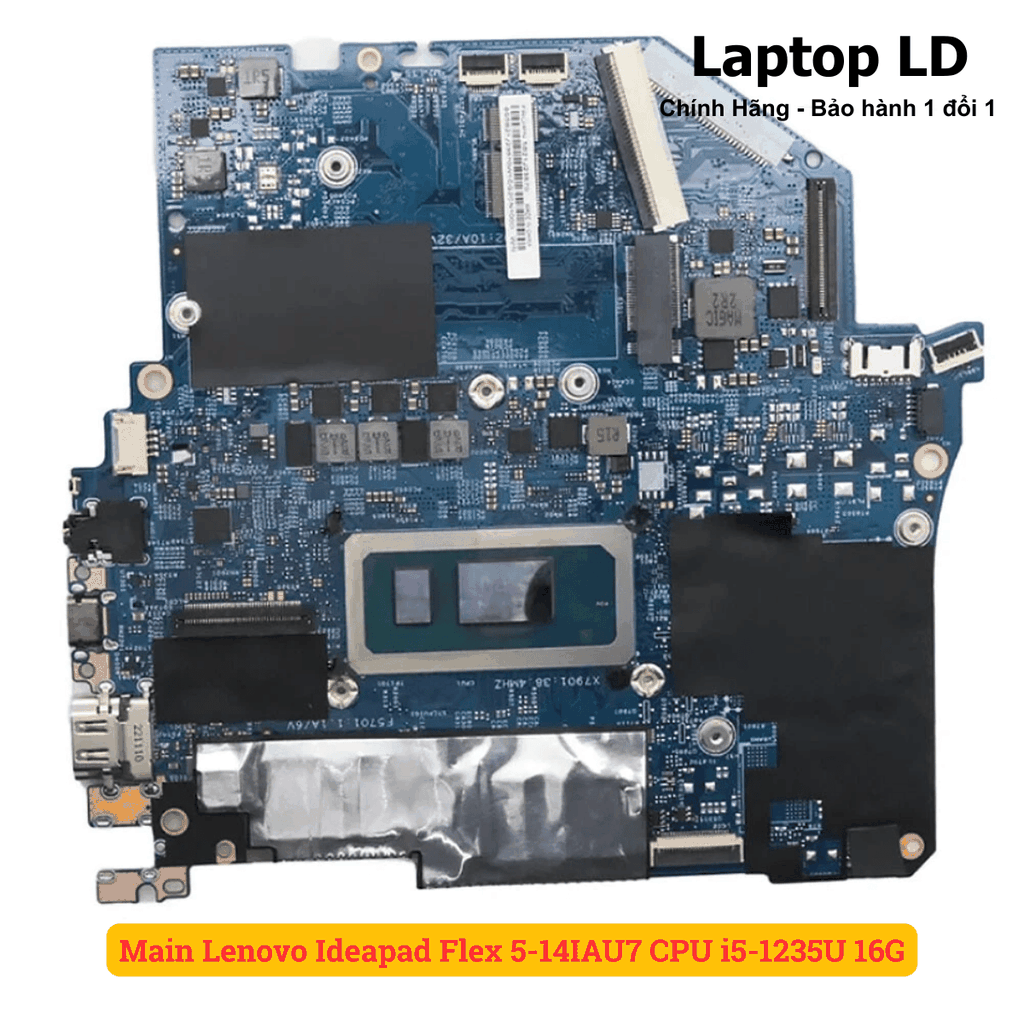

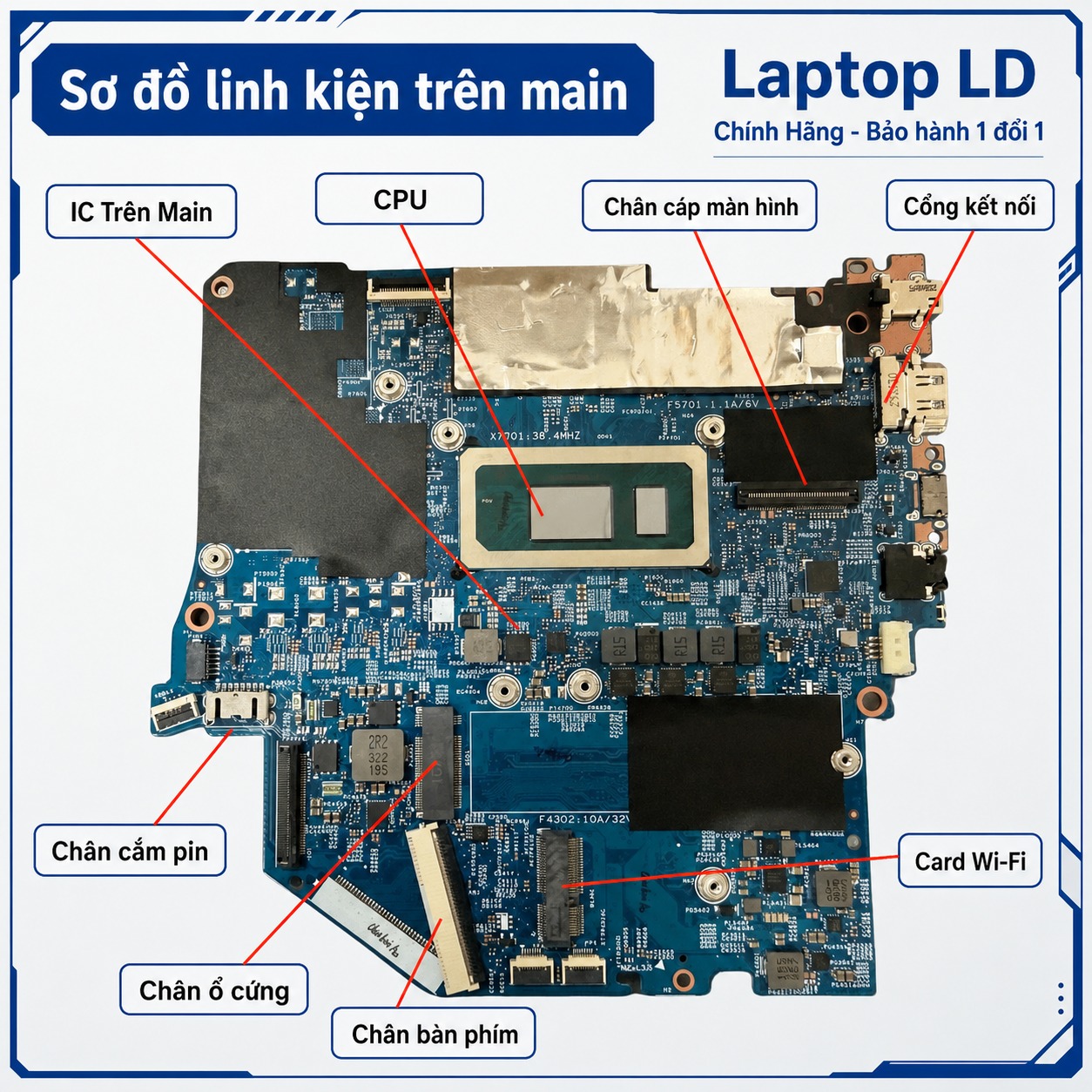

Vị trí linh kiện và ảnh tổng thể main Lenovo IdeaPad Flex 5-14IAU7 i5-1235U
Ảnh thực tế dùng để nhận biết CPU i5-1235U, cụm RAM LPDDR4x hàn, khe SSD M.2, khe Wi-Fi, khu vực nguồn sạc, Thunderbolt 4, HDMI, đầu màn hình cảm ứng, pin, quạt, bàn phím và touchpad.
Cần gửi gì để Laptop LD báo đúng main?
IdeaPad Flex 5-14IAU7 có nhiều CPU và dung lượng RAM onboard. Tên máy cùng CPU chưa đủ để chốt chính xác bo mạch nếu thiếu mã PCB, FRU và revision.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model IdeaPad Flex 5-14IAU7 và type 82R7.
- Ảnh rõ hai mặt bo mạch cũ.
- Ảnh mã PCB/board number và revision in trên main.
- Ảnh tem FRU/part number.
- Ảnh cụm RAM và tem FRU để xác nhận đúng dung lượng RAM onboard.
- Ảnh khe SSD M.2, khe Wi-Fi và các đầu cáp.
- Ảnh Thunderbolt 4, HDMI, USB-A, đầu nguồn và đầu màn cảm ứng.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM, không nhận SSD, mất cảm ứng, mất hình hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Khóa đúng CPU i5-1235U và dung lượng RAM onboard.
- Tránh nhầm main khác dung lượng RAM hoặc CPU i3/i7.
- Đối chiếu đúng mã PCB, FRU và revision.
- Nhận diện đúng đầu cáp màn hình cảm ứng, cảm biến xoay và bo phụ.
- Khoanh vùng lỗi nằm ở main, sạc, SSD, màn hình, pin, Wi-Fi hay cáp bản lề.
- Giảm nguy cơ mua nhầm main cùng hình dáng nhưng khác cấu hình.
Thông tin báo giá, công lắp và bảo hành
Giá main
Giá được báo theo đúng i5-1235U, dung lượng RAM, mã PCB, FRU, revision, tình trạng bo mạch và gói bảo hành. Cần ảnh main thật để chốt chính xác.
Công lắp
Khi lắp tại Laptop LD, kỹ thuật kiểm tra cáp màn cảm ứng, bản lề 360°, cảm biến xoay, pin, quạt, SSD, Wi-Fi, Thunderbolt 4, HDMI, USB-A và các đầu nối trước khi bàn giao.
Bảo hành
Thời hạn và phạm vi bảo hành áp dụng theo phiếu của sản phẩm thực tế. Trường hợp vào nước, rơi vỡ, cháy cổng hoặc tự ý sửa được xử lý theo điều kiện ghi trên phiếu.
Thời gian xử lý
Có thể xử lý nhanh khi có sẵn đúng PCB/FRU. Main vào nước, chập nguồn nhiều tầng, lỗi RAM hàn hoặc hỏng đường cảm ứng cần thêm thời gian kiểm tra.
Cam kết khi thay main tại Laptop LD
- Đối chiếu type 82R7, CPU i5-1235U, dung lượng RAM, PCB, FRU và revision.
- Không tự đổi sang main khác dung lượng RAM hoặc CPU khác.
- Kiểm tra nguồn, sạc, RAM, SSD, hình ảnh, cảm ứng, Thunderbolt 4, HDMI, USB-A, Wi-Fi, âm thanh và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành và hỗ trợ giao hàng toàn quốc theo điều kiện đơn hàng.
Bo mạch IdeaPad Flex 5-14IAU7 i5-1235U dùng cho máy nào?
Dòng máy phù hợp
- Lenovo IdeaPad Flex 5-14IAU7, machine type 82R7.
- CPU Intel Core i5-1235U onboard.
- RAM LPDDR4x-4266 hàn onboard, không có khe RAM rời; dung lượng và chế độ kênh theo FRU.
- Intel Iris Xe Graphics tích hợp, dùng chung bộ nhớ hệ thống.
- Một khe M.2 2280 PCIe 4.0 x4, hỗ trợ ổ M.2 2242 hoặc 2280 theo cấu hình.
- Một Thunderbolt 4/USB4 40Gbps hỗ trợ PD 3.0 và DisplayPort 1.4a.
- Đúng layout đầu màn hình cảm ứng, pin, quạt, bàn phím, touchpad và cảm biến xoay.
Không nên thay chéo khi chưa kiểm
- Không nhầm IdeaPad Flex 5-14IAU7 với Flex 5-14ALC7 nền AMD.
- Không nhầm bản 14 inch với Flex 5-16IAU7.
- Không nhầm i5-1235U với i3-1215U hoặc i7-1255U.
- Không đổi giữa các dung lượng RAM vì RAM được hàn trực tiếp trên main.
- Không chọn theo tên máy mà bỏ qua mã PCB/FRU/revision.
- Không ghi USB-C thường; cổng của dòng này là Thunderbolt 4/USB4 40Gbps.
- Không nhầm SSD M.2 với ổ SATA 2.5 inch.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Dòng máy | IdeaPad Flex 5-14IAU7, type 82R7. | Nhầm sang Flex 5 bản AMD hoặc bản 16 inch. |
| Board / FRU | Phải khớp mã PCB, FRU và revision trên bo thật. | Chỉ chọn theo CPU và hình dáng main. |
| CPU | Intel Core i5-1235U, 10 nhân 12 luồng. | Nhầm i3-1215U hoặc i7-1255U. |
| GPU | Intel Iris Xe Graphics tích hợp, 80 EU. | Ghi nhầm VGA rời hoặc VRAM riêng. |
| RAM | LPDDR4x-4266 onboard, không có khe RAM; dung lượng phải khớp FRU. | Nhầm dung lượng RAM hoặc tưởng có thể nâng cấp SO-DIMM. |
| SSD | Một khe M.2 2280 PCIe 4.0 x4; hỗ trợ SSD 2242/2280. | Nhầm máy có hai khe SSD hoặc ổ SATA 2.5 inch. |
| Cổng ngoài | 2 USB-A, 1 Thunderbolt 4/USB4, HDMI 1.4b, SD reader, audio 3.5mm, đầu nguồn tròn. | Ghi nhầm 2 USB-C, HDMI 2.0 hoặc LAN RJ-45. |
| Nguồn sạc | Adapter đầu tròn 65W, 3-pin. | Dùng sai đầu sạc hoặc công suất, gây sạc chậm/không ổn định. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem FRU, mã PCB, RAM, SSD và cụm cổng trước khi đặt hàng.

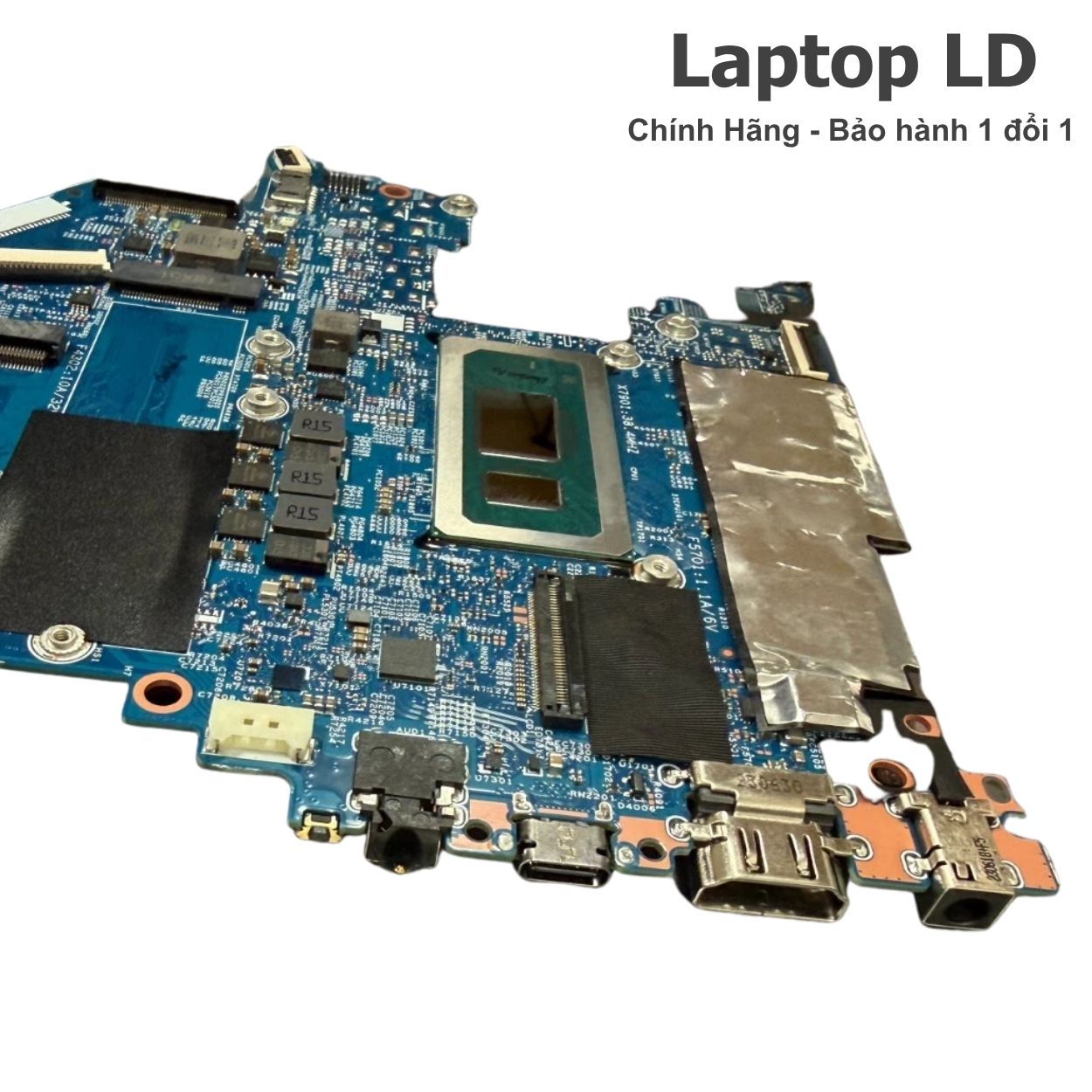

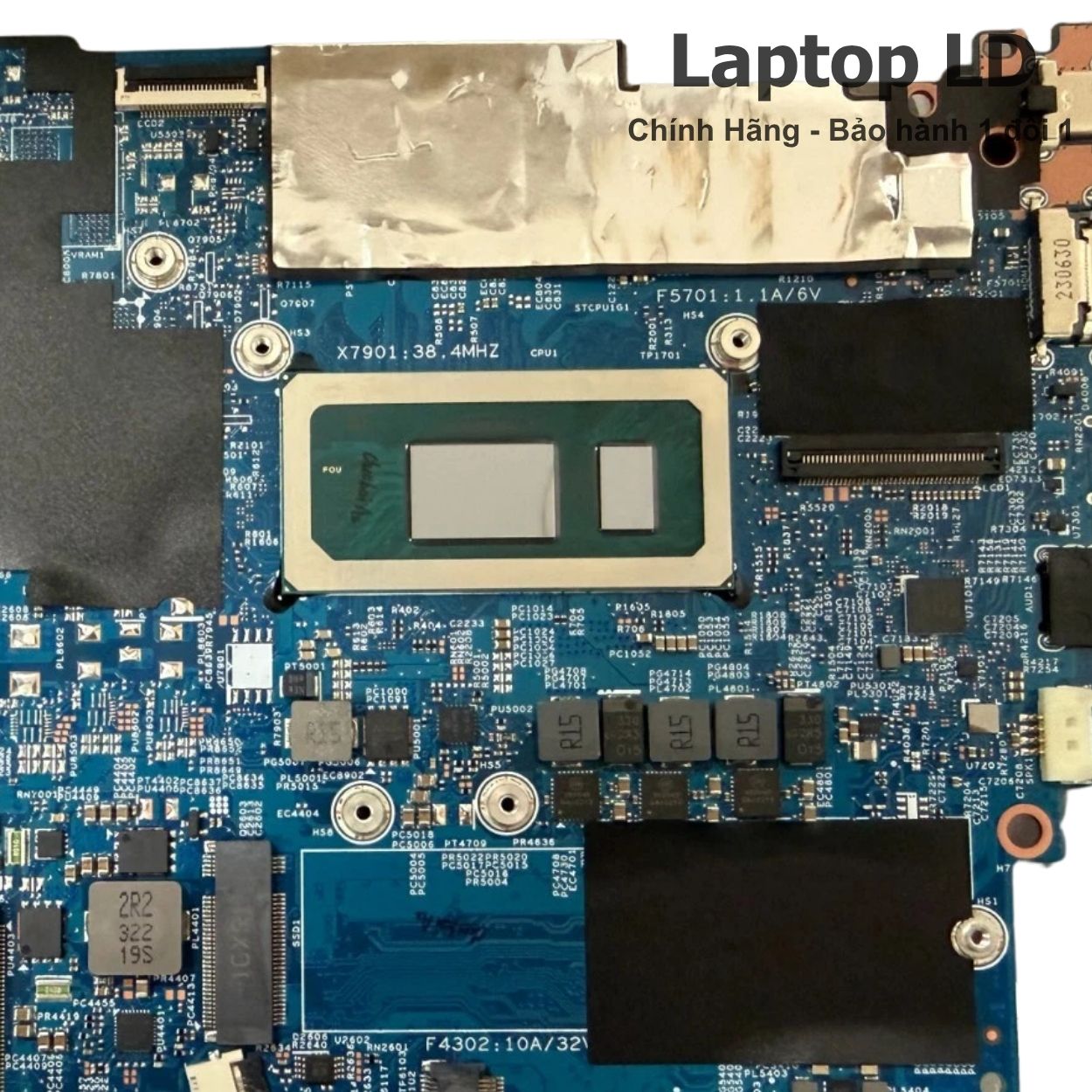

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main IdeaPad Flex 5-14IAU7
Nhóm ảnh này giúp đối chiếu CPU i5-1235U, cụm RAM LPDDR4x hàn, khe SSD M.2, khu vực nguồn, Thunderbolt 4, HDMI và các đầu cáp đặc trưng của máy 2-in-1.
Dấu hiệu nên kiểm tra bo mạch Lenovo IdeaPad Flex 5-14IAU7
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, đèn sạc không sáng hoặc chỉ nháy.
- Không nhận adapter 65W đầu tròn hoặc sạc chập chờn.
- Thunderbolt 4 không nhận dock, thiết bị hoặc xuất hình.
- Máy báo sạc nhưng pin không tăng hoặc tự tắt khi tải.
- Nguồn chờ có nhưng không tạo đủ nguồn CPU/RAM.
- Máy vào nước gần cổng làm oxy hóa mạch nguồn.
Lỗi khởi động, RAM và SSD
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn đen, quạt quay rồi dừng.
- Có thể liên quan RAM onboard, nguồn RAM, BIOS hoặc bus bộ nhớ.
- Không nhận SSD M.2 dù ổ đã kiểm tra tốt.
- Mất ổ sau sleep hoặc lỗi đường PCIe/socket.
- Xanh màn hoặc treo ngẫu nhiên khi tải.
Lỗi cảm ứng và ngoại vi
- Màn cảm ứng không nhận hoặc mất từng vùng.
- Máy không tự xoay khi chuyển sang chế độ tablet.
- Màn hình chớp, sọc hoặc chỉ lên màn ngoài.
- HDMI/Thunderbolt không xuất hình dù cáp tốt.
- USB-A, SD reader, camera, mic hoặc loa mất nhận.
- Cáp gần bản lề 360° bị đứt, lỏng hoặc chập.
Nên sửa hay thay bo mạch Lenovo IdeaPad Flex 5-14IAU7?
Dòng Flex có CPU và RAM hàn, màn cảm ứng cùng bản lề 360°. Cần tách rõ lỗi sạc, SSD, panel, cáp cảm ứng, cảm biến xoay, pin và main trước khi quyết định.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở cổng nguồn, Thunderbolt 4, HDMI, USB-A hoặc linh kiện bảo vệ.
- Mạch nguồn còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi có thể nạp lại, CPU và RAM chưa hỏng.
- Không nhận SSD do socket, nguồn SSD hoặc linh kiện ngoại vi.
- Lỗi cảm ứng/hình ảnh do đầu cáp, nguồn panel hoặc tiếp xúc.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-1235U lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM onboard lỗi nhiều chip, lỗi bus hoặc không POST kéo dài.
- Chập nặng nguồn chính hoặc hỏng nhiều khối cùng lúc.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi vẫn tái phát.
Thông số kỹ thuật chính
Bảng dưới đây khóa dòng Lenovo IdeaPad Flex 5-14IAU7 CPU i5-1235U. Dung lượng RAM, mã PCB, FRU và revision phải xác nhận theo main thực tế.
| Tên sản phẩm | Main Lenovo IdeaPad Flex 5-14IAU7 CPU Intel Core i5-1235U |
|---|---|
| Dòng máy tương thích | Lenovo IdeaPad Flex 5-14IAU7, machine type 82R7 |
| FRU / Part number | Chưa khóa khi chưa có ảnh tem; bắt buộc đối chiếu trước khi giao hoặc lắp |
| Board number | Chưa cung cấp; cần ảnh mã PCB và revision in trực tiếp trên bo mạch |
| CPU | Intel Core i5-1235U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, P-core tối đa 4.4GHz, E-core tối đa 3.3GHz, 12MB Intel Smart Cache, FCBGA1744 |
| GPU / VGA | Intel Iris Xe Graphics tích hợp, 80 Execution Units, xung tối đa 1.20GHz, dùng chung bộ nhớ hệ thống |
| RAM hỗ trợ | LPDDR4x-4266 hàn trên main, không có khe RAM rời; dòng máy có cấu hình 4GB, 8GB hoặc 16GB, cần đối chiếu đúng FRU và bo mạch thực tế |
| Ổ cứng hỗ trợ | Một khe M.2 2280 PCIe 4.0 x4; cấu hình Lenovo hỗ trợ SSD M.2 2242 đến 1TB hoặc M.2 2280 512GB |
| Cổng/khe trên main | Khe SSD M.2, khe card Wi-Fi M.2, đầu pin, đầu màn hình/cảm ứng, bàn phím, touchpad, loa, quạt và các đầu cáp theo layout thực tế |
| Cổng ngoài | 2 USB-A 5Gbps (1 Always On), 1 Thunderbolt 4/USB4 40Gbps hỗ trợ Power Delivery 3.0 và DisplayPort 1.4a, 1 HDMI 1.4b, 1 SD card reader, 1 audio 3.5mm, 1 đầu nguồn tròn; không LAN RJ-45 |
| Màn hình tương thích | Màn cảm ứng 14 inch tỷ lệ 16:10; các tùy chọn WUXGA 1920x1200, 2.2K 2240x1400 hoặc 2.8K OLED 2880x1800, hỗ trợ bản lề 360° và cảm ứng 10 điểm |
| Mạng và kết nối | Wi-Fi 5 hoặc Wi-Fi 6 2x2 + Bluetooth qua card M.2; không có Ethernet onboard |
| Pin / sạc | Pin Li-Polymer 52.5Wh; adapter đầu tròn 65W, 3-pin, đầu vào 100-240V 50-60Hz |
| Bảo hành | Theo thời hạn và điều kiện ghi trên phiếu bảo hành. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter, cổng nguồn, pin, mạch nguồn vào, nguồn chờ hoặc chập nguồn chính. | Thử adapter 65W chuẩn, ngắt pin, đo dòng chờ và kiểm các cuộn nguồn. |
| Thunderbolt 4 không nhận thiết bị | Cáp/dock, chân cổng, IC bảo vệ, controller hoặc đường tín hiệu. | Thử cáp và dock chuẩn, kiểm nhận thiết bị, đo nguồn cổng và đường tín hiệu. |
| Báo sạc nhưng tụt pin | Adapter thiếu công suất, pin yếu, mạch sạc hoặc nguồn CPU bất ổn. | Dùng đúng adapter, đọc công suất nhận và theo dõi dòng khi tải. |
| Treo logo hoặc khởi động lặp | BIOS, RAM onboard, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, reset BIOS, kiểm nguồn RAM/CPU và trình tự khởi động. |
| Không nhận SSD M.2 | SSD lỗi, socket, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI/Thunderbolt, kiểm đèn nền, cáp, nguồn panel và trạng thái POST. |
| Mất cảm ứng hoặc không tự xoay | Cáp cảm ứng, panel, cảm biến xoay, driver hoặc đường nguồn/tín hiệu. | Kiểm cáp qua bản lề, nhận thiết bị trong hệ điều hành và nguồn cảm biến. |
| Xanh màn hoặc treo ngẫu nhiên | RAM onboard, SSD, BIOS, nguồn CPU hoặc nhiệt độ. | Kiểm bộ nhớ, SSD, nhiệt độ và độ ổn định nguồn khi tải. |
| Máy vào nước | Oxy hóa mạch nguồn, cổng, cáp bản lề, RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp đối chiếu main được kiểm tra nguồn, sạc, RAM onboard, SSD, hình ảnh, cảm ứng, cảm biến xoay, Wi-Fi và cổng kết nối trước khi lắp hoặc bàn giao.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, cảm ứng, SSD, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, SSD, RAM onboard, BIOS, màn hình, cảm ứng, cảm biến xoay và từng cổng.
-
Đối chiếu đúng main
Xác minh type 82R7, i5-1235U, dung lượng RAM, PCB, FRU và revision.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh, tra keo, lắp main và kiểm toàn bộ chức năng 2-in-1.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn sử dụng, bảo quản bản lề cùng sạc phù hợp.
Bảo hành sau khi thay bo mạch
Theo phiếu bảo hành
Thời hạn cụ thể được ghi trên phiếu theo tình trạng và gói bảo hành của main thực tế.
Kiểm tra đúng cấu hình
Phiếu cần thể hiện đúng CPU i5-1235U, dung lượng RAM, PCB/FRU và tình trạng bo mạch được giao hoặc lắp.
Lưu ý bảo hành
Không áp dụng cho vào nước, rơi vỡ, gãy bản lề, cháy do adapter không phù hợp hoặc tự ý tháo sửa gây lỗi mới.
Xem chính sách bảo hành
Khách có thể xem chính sách bảo hành Laptop LD để nắm điều kiện hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main có CPU và RAM hàn cùng nhiều đầu cáp mảnh nên cần túi chống tĩnh điện, bảo vệ cổng và hộp cứng chống cong trong quá trình vận chuyển.
Câu hỏi thường gặp
Main này dùng cho model nào?
Dùng cho Lenovo IdeaPad Flex 5-14IAU7 type 82R7, nhưng phải kiểm đúng i5-1235U, dung lượng RAM, PCB, FRU và revision.
CPU i5-1235U có bao nhiêu nhân và luồng?
Intel Core i5-1235U có 10 nhân gồm 2 P-core và 8 E-core, 12 luồng, Turbo tối đa 4.4GHz và 12MB cache.
Main này có VGA rời không?
Không. Cấu hình i5-1235U dùng Intel Iris Xe Graphics tích hợp và bộ nhớ hệ thống, không có VRAM rời.
RAM của máy có nâng cấp được không?
Không. RAM LPDDR4x-4266 được hàn trực tiếp trên main và không có khe SO-DIMM. Phải chọn đúng dung lượng RAM theo FRU.
Máy dùng SSD nào?
Máy có một khe M.2 2280 PCIe 4.0 x4, hỗ trợ SSD M.2 2242 hoặc 2280 theo cấu hình.
USB-C có phải Thunderbolt 4 không?
Có. Máy có một cổng Thunderbolt 4/USB4 40Gbps hỗ trợ truyền dữ liệu, Power Delivery 3.0 và DisplayPort 1.4a.
Máy có LAN RJ-45 không?
Không có Ethernet onboard. Khi cần có thể dùng bộ chuyển USB hoặc Thunderbolt sang LAN.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. SSD lỗi, mã hóa hoặc yêu cầu khóa khôi phục cần xử lý riêng.
Cần gửi gì để báo đúng giá?
Gửi ảnh tem đáy máy, hai mặt main, mã PCB/revision, FRU và ảnh cụm RAM để xác nhận đúng dung lượng.
Bảo hành và giao hàng thế nào?
Bo mạch được bảo hành theo phiếu. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
