Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- HP ZBook x2 G4
- Mã main
- DA0D95MBAL0 · Rev L
- CPU
- Intel Core i7-8650U vPro
- GPU / VGA
- NVIDIA Quadro M620 2GB GDDR5
- RAM
- 2 khe SO-DIMM DDR4-2400
- Lưu trữ
- 1 khe M.2 2280 · hỗ trợ SATA-3
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main HP ZBook x2 G4 i7-8650U Quadro M620 DA0D95MBAL0
Mainboard Quanta D95 DA0D95MBAL0 Rev L dành cho HP ZBook x2 G4, dùng Intel Core i7-8650U vPro, Intel UHD Graphics 620 và NVIDIA Quadro M620 2GB GDDR5. RAM là SO-DIMM rời, hỗ trợ hai khe và tối đa 32GB; HP Spare đúng cho bản i7-8650U + Quadro M620 là L13281-001/L13281-601.
Hỗ trợ trước khi mua: Laptop LD đối chiếu đúng ZBook x2 G4, DA0D95MBAL0 Rev L, CPU i7-8650U, GPU Quadro M620 2GB và HP Spare L13281-001/L13281-601 trước khi giao.

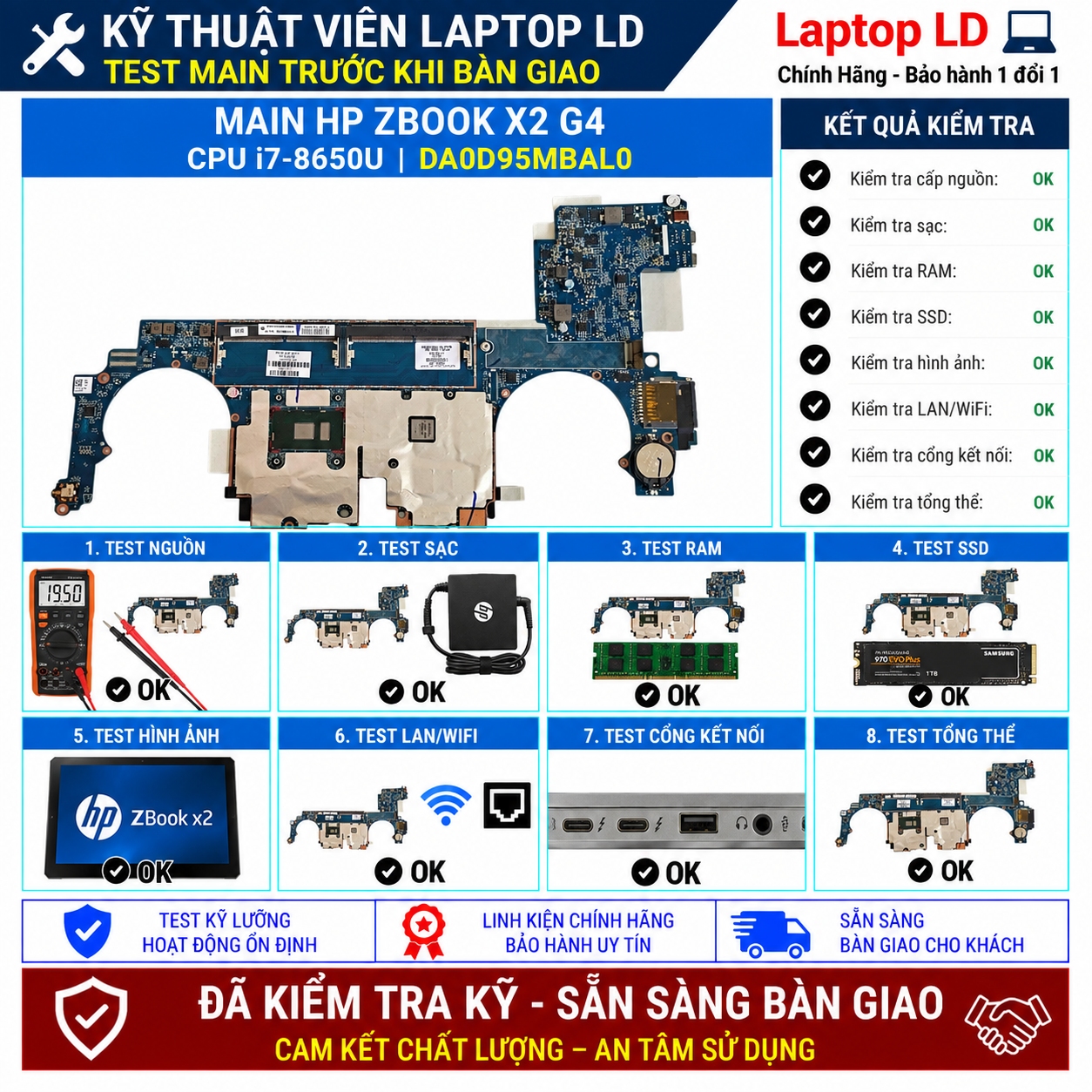

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: HP chính hãng xác nhận ZBook x2 G4 part 2WX07AV dùng i7-8650U + Quadro M620 2GB. Service Guide xác nhận system board Windows là L13281-601 và non-Windows là L13281-001.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- HP ZBook x2 G4 Detachable Workstation
- Mã main / PCB
- Quanta D95 / DA0D95MBAL0
- CPU / SoC
- Intel Core i7-8650U vPro · 4 nhân 8 luồng · 1.90GHz, Turbo tối đa 4.20GHz
- RAM / bộ nhớ
- 2 khe SO-DIMM DDR4-2400 · tối đa 32GB
- GPU / VGA
- NVIDIA Quadro M620 2GB GDDR5 + Intel UHD Graphics 620
- SSD / lưu trữ
- 1 khe M.2 2280 · hỗ trợ SATA-3 hoặc PCIe NVMe; HP công bố cấu hình đến 2TB
- Cổng ngoài
- 2× Thunderbolt 3 USB-C hỗ trợ DisplayPort 1.2, USB 3.1 Gen 2 và PCIe Gen3; 1× HDMI 1.4; 1× USB 3.0 Type-A có chức năng sạc; khe SD/SDHC/SDXC; audio combo 3.5mm; cổng nguồn riêng
- Không dây
- Intel Dual Band Wireless-AC 8265 2×2 802.11ac + Bluetooth 4.2 trên cấu hình tham chiếu
Thông số kỹ thuật bổ sung

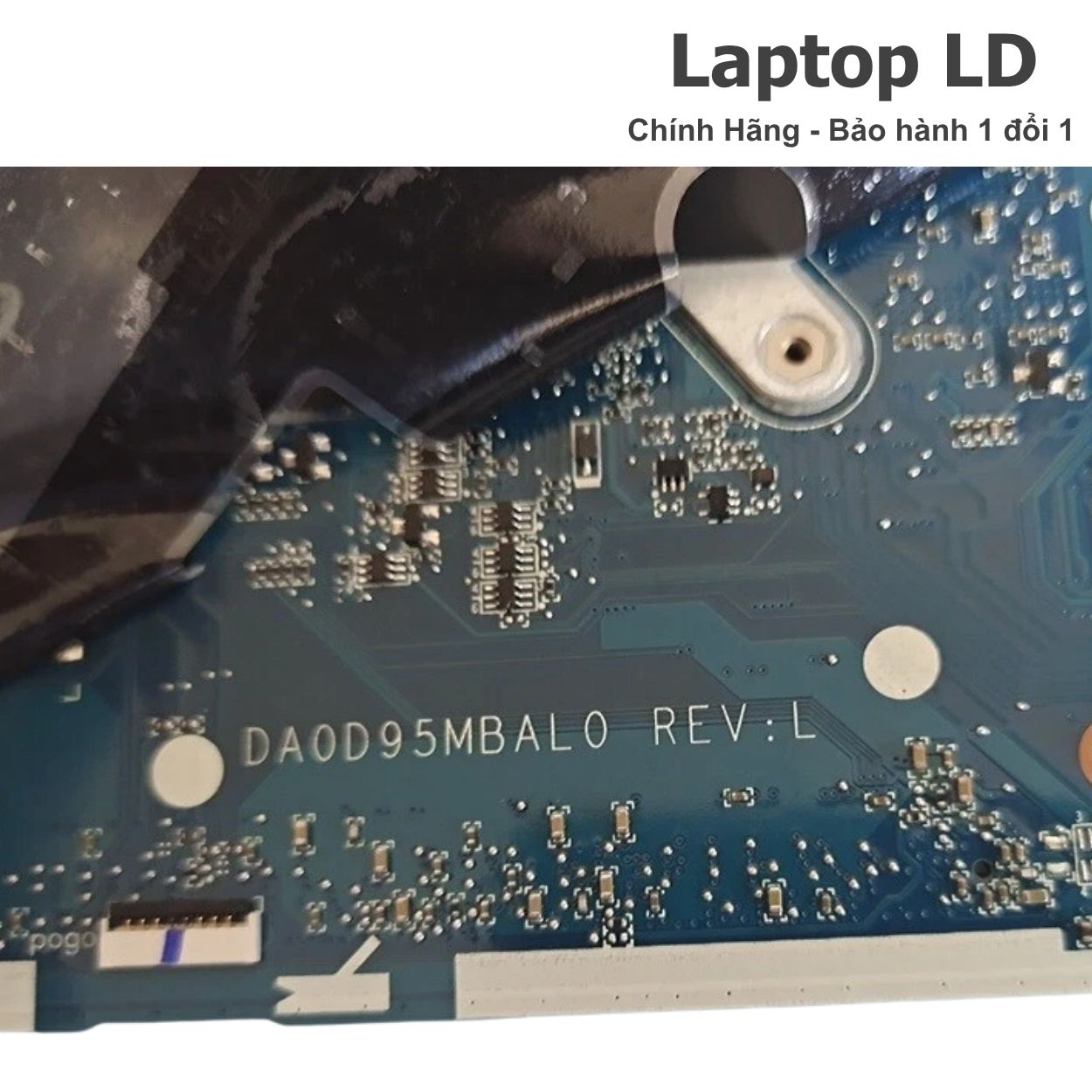

| Board revision | Quanta D95 / DA0D95MBAL0 Rev L được ghi nhận trên các main ZBook x2 G4 và dữ liệu repair thực tế. Cần đọc đúng revision trên PCB trước khi đo mạch hoặc nạp BIOS. |
|---|---|
| OEM part / FRU / SPS / DP/N | HP Spare L13281-601 = system board i7-8650U + NVIDIA Quadro M620 cho Windows; L13281-001 = cùng cấu hình phần cứng cho non-Windows. |
| Kết nối / I/O đặc trưng | 2 khe DDR4 SO-DIMM; 1 khe M.2 2280 SATA/NVMe; 2 Thunderbolt 3; HDMI 1.4; USB-A 3.0 charging; khe SD; audio combo; cổng nguồn riêng. |
| BIOS / firmware | Dùng BIOS đúng HP ZBook x2 G4 và board D95 DA0D95MBAL0 Rev L. Repair resources cho board Rev L cho thấy có nhiều SPI flash trên hệ thống; trước khi nạp phải xác định đúng chip, sao lưu file gốc và giữ nguyên DMI/serial. |
| Tản nhiệt / adapter | HP QuickSpecs liệt kê adapter 90W cho cấu hình hiệu năng/hybrid graphics và pin 4-cell 70Wh. Sau thay main cần kiểm tra quạt, heatsink và nhiệt độ CPU/GPU dưới tải. |
| Ghi chú cấu hình | CPU i7-8650U và Quadro M620 2GB thuộc system board. RAM SO-DIMM và SSD M.2 là linh kiện rời, có thể tháo/chuyển khi thay main. Không mô tả RAM là onboard. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| i7-8650U + Quadro M620 · Windows | Core i7-8650U vPro · Quadro M620 2GB GDDR5 | HP Spare L13281-601 · DA0D95MBAL0 Rev L | Cùng phần cứng chính nhưng khác service-part theo hệ điều hành; đối chiếu tem main cũ |
| i7-8650U + Quadro M620 · non-Windows | Core i7-8650U vPro · Quadro M620 2GB GDDR5 | HP Spare L13281-001 · DA0D95MBAL0 Rev L | Không gộp với i7-8550U/i7-7600U/i7-7500U dù cùng họ D95 |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

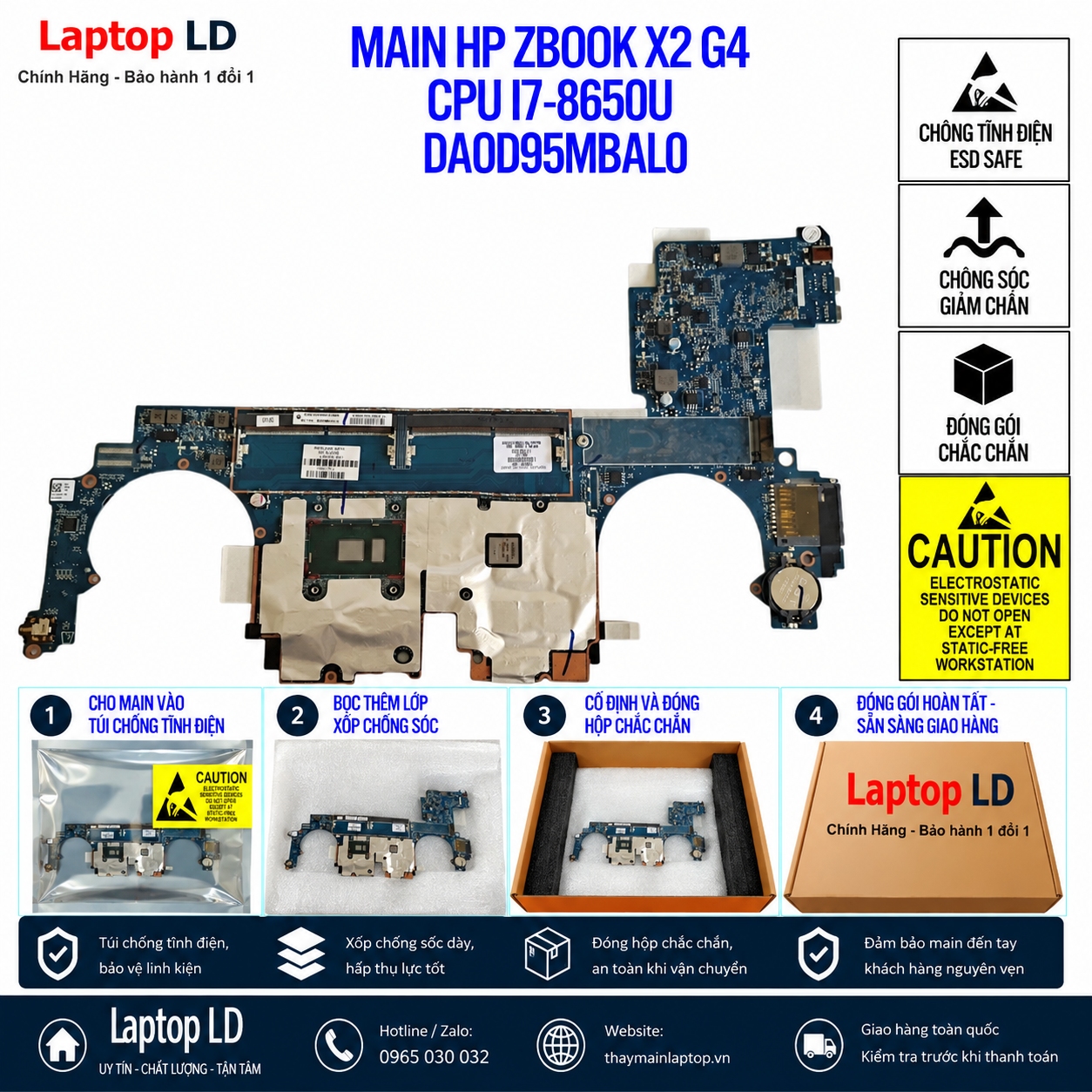

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn hoặc không khởi động | Adapter 90W, jack nguồn, pin, nguồn chờ, EC hoặc chạm chập trên main. | Thử adapter HP đúng công suất, kiểm tra jack nguồn và pin, sau đó đo nguồn đầu vào và các rail nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, không POST | BIOS, màn/cáp 4K, RAM SO-DIMM, nguồn CPU/GPU hoặc lỗi phần cứng trên board. | Thử RAM tốt ở từng khe, kiểm tra xuất hình HDMI/Thunderbolt, BIOS và các nguồn CPU/GPU trước khi khoanh vùng. |
| Không nhận RAM, treo hoặc lỗi bộ nhớ | Module DDR4, khe SO-DIMM, nguồn RAM, đường tín hiệu hoặc bộ điều khiển nhớ trong CPU. | Đổi chéo module DDR4 đã biết tốt giữa hai khe và kiểm tra dung lượng/dual-channel trong BIOS hoặc hệ điều hành. |
| Không nhận SSD M.2 hoặc lỗi boot | SSD SATA/NVMe, socket M.2, nguồn cấp, đường SATA/PCIe hoặc thiết lập BIOS. | Thử SSD M.2 2280 đã biết tốt, kiểm tra nhận diện trong BIOS và nguồn/socket M.2 để tách lỗi SSD khỏi main. |
| Sọc hình, artifact hoặc lỗi Quadro khi tải | NVIDIA Quadro M620, VRAM GDDR5, nguồn GPU, tản nhiệt hoặc driver. | Kiểm tra Intel UHD 620 trước, cài đúng NVIDIA driver, theo dõi nhiệt/quạt và chạy tải GPU có kiểm soát để phân biệt lỗi phần mềm với GPU/VRAM/nguồn. |
| Thunderbolt/HDMI/USB hoạt động không ổn định | Cáp/thiết bị ngoài, cổng vật lý, controller Thunderbolt, nguồn cổng hoặc đường tín hiệu trên main. | Dùng cáp và thiết bị đã biết tốt thử từng cổng, sau đó kiểm tra riêng Thunderbolt 3, HDMI và USB-A để khoanh vùng controller/nguồn. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng ZBook x2 G4, D95 DA0D95MBAL0 Rev L, i7-8650U, Quadro M620 2GB và HP Spare L13281-001/L13281-601; chuyển RAM SO-DIMM và SSD M.2 sang main thay thế. Sau lắp kiểm tra BIOS/DMI, RAM, SSD, Quadro M620, hai Thunderbolt 3, HDMI, USB-A, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main HP ZBook x2 G4 i7-8650U Quadro M620 DA0D95MBAL0
Main HP ZBook x2 G4 DA0D95MBAL0 bản này dùng CPU và GPU gì?
Bản trong bài dùng Intel Core i7-8650U vPro 4 nhân/8 luồng, Turbo tối đa 4.2GHz, cùng NVIDIA Quadro M620 2GB GDDR5 và Intel UHD Graphics 620.
RAM của ZBook x2 G4 có hàn trên main không?
Không. HP Service Guide xác nhận máy có hai khe SO-DIMM và module DDR4 rời; hỗ trợ tối đa 32GB. RAM có thể tháo/chuyển khi thay main.
HP Spare nào đúng cho i7-8650U + Quadro M620?
L13281-601 là system board i7-8650U + Quadro M620 cho Windows; L13281-001 là cùng cấu hình phần cứng cho non-Windows.
ZBook x2 G4 có Thunderbolt 3 không?
Có. HP QuickSpecs xác nhận hai cổng Thunderbolt 3 hỗ trợ DisplayPort 1.2, USB 3.1 Gen 2 và PCIe Gen3; máy còn có HDMI 1.4 và một USB-A 3.0 charging.
