Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- HP Pavilion x360 14-EK / Pavilion x360 14-ek2000
- Mã main
- HP SPS N84696-601 · UMA · Core 5 120U · 16GB
- CPU
- Intel Core 5 120U · 10 nhân / 12 luồng · tối đa 5.0 GHz · 12 MB Smart Cache
- GPU / VGA
- Intel Graphics tích hợp · 80 EU · tối đa 1.30 GHz
- RAM
- 16GB DDR4-3200 dual-channel onboard · hàn trên main
- Lưu trữ
- SSD M.2 PCIe NVMe · hỗ trợ cấu hình PCIe Gen4 x4

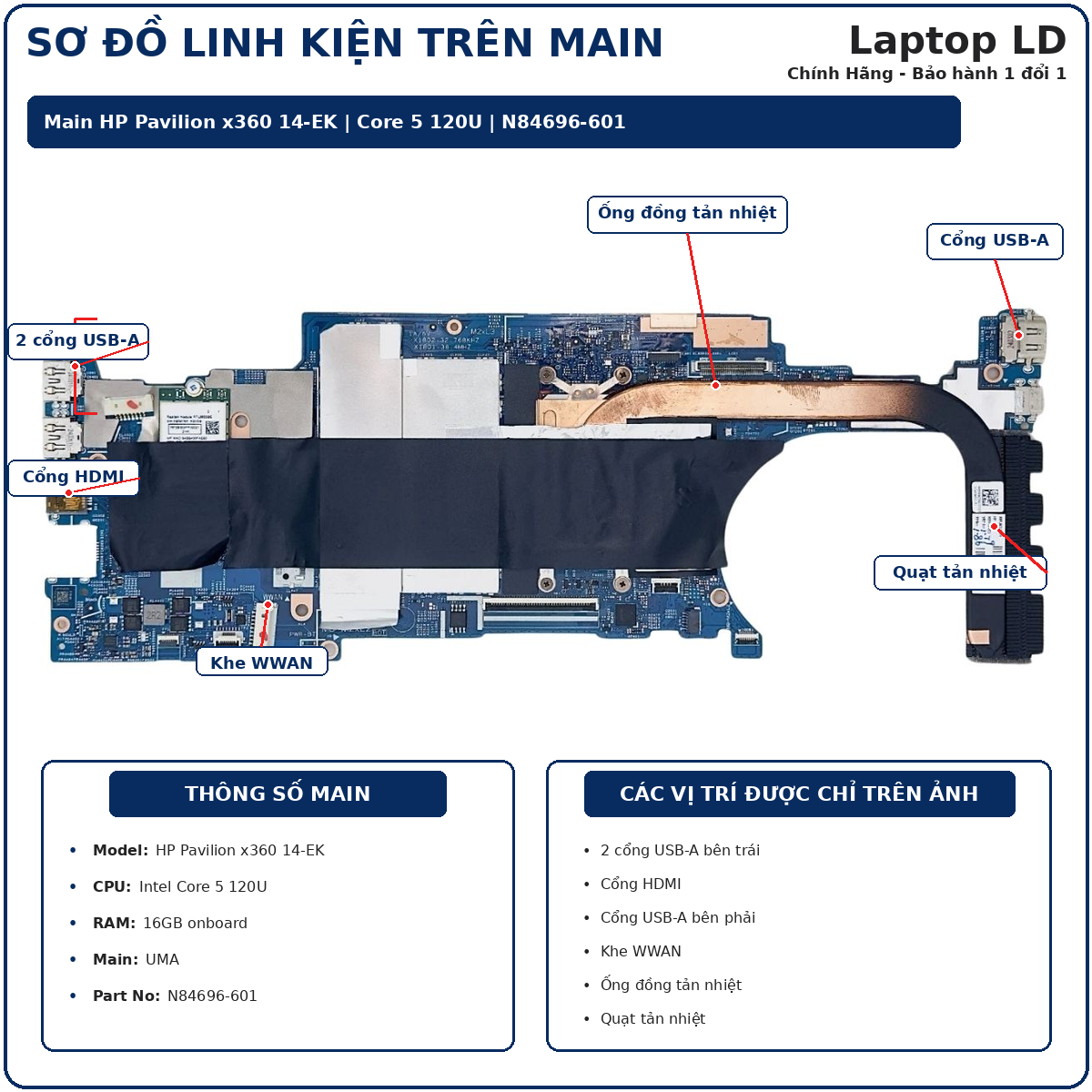

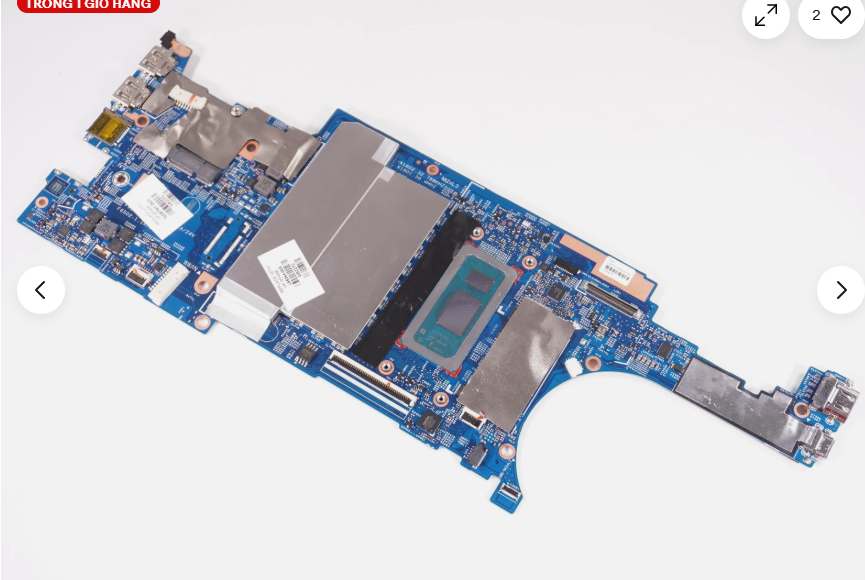

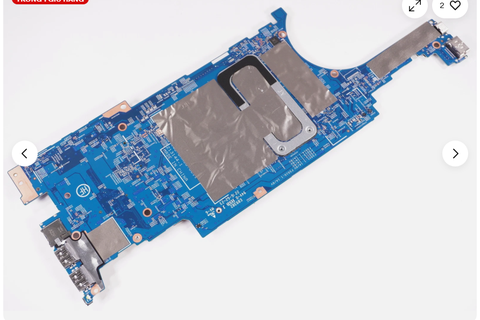

Main HP Pavilion x360 14-EK Core 5 120U 16GB N84696-601
Mainboard dành cho HP Pavilion x360 14-EK, đặc biệt dòng 14-ek2000 dùng Intel Core 5 120U, 16GB DDR4-3200 onboard và Intel Graphics tích hợp. HP SPS N84696-601 là bản UMA 16GB; phù hợp khi cần thay đúng main Core 5 120U mà vẫn giữ nguyên cấu hình RAM hàn 16GB của máy.

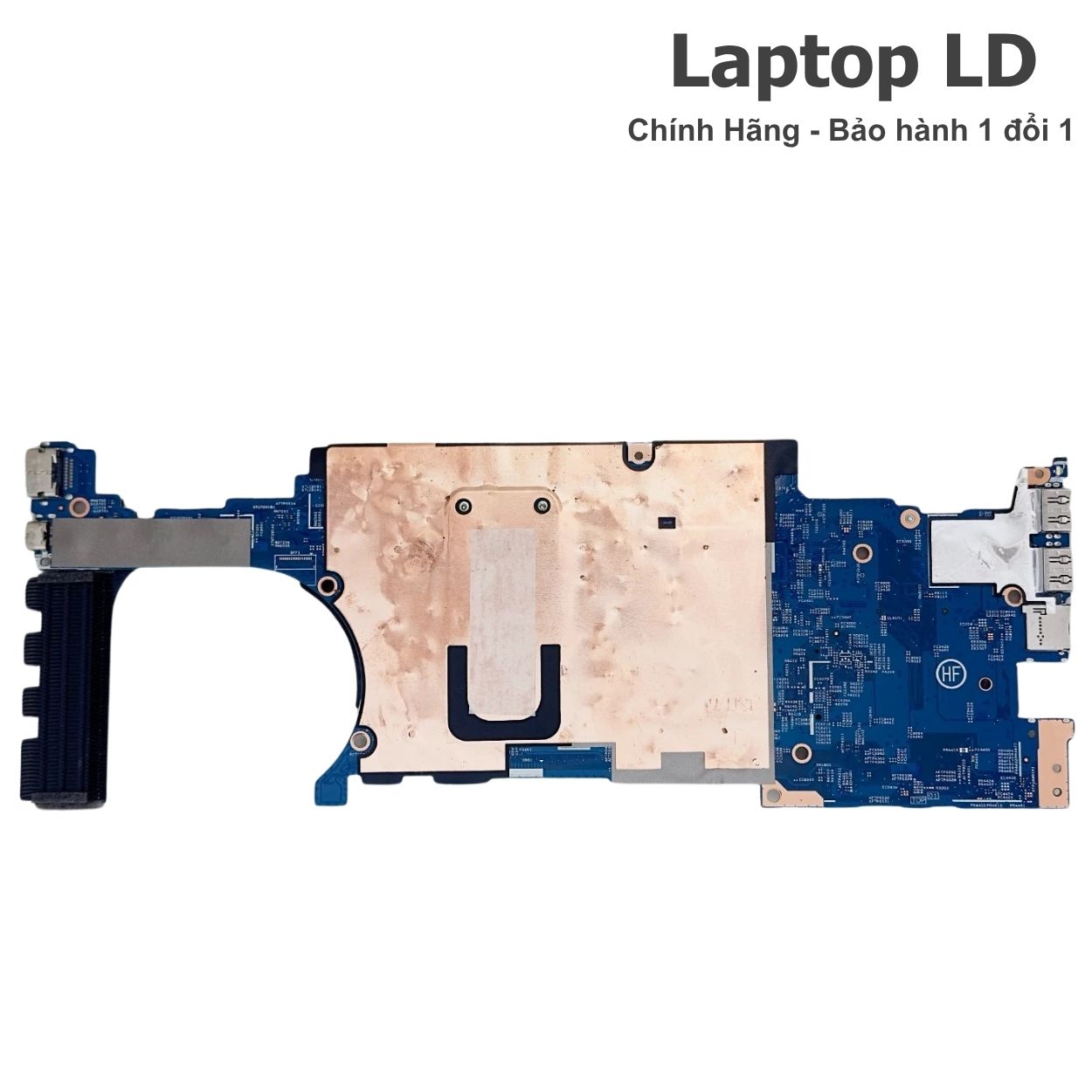

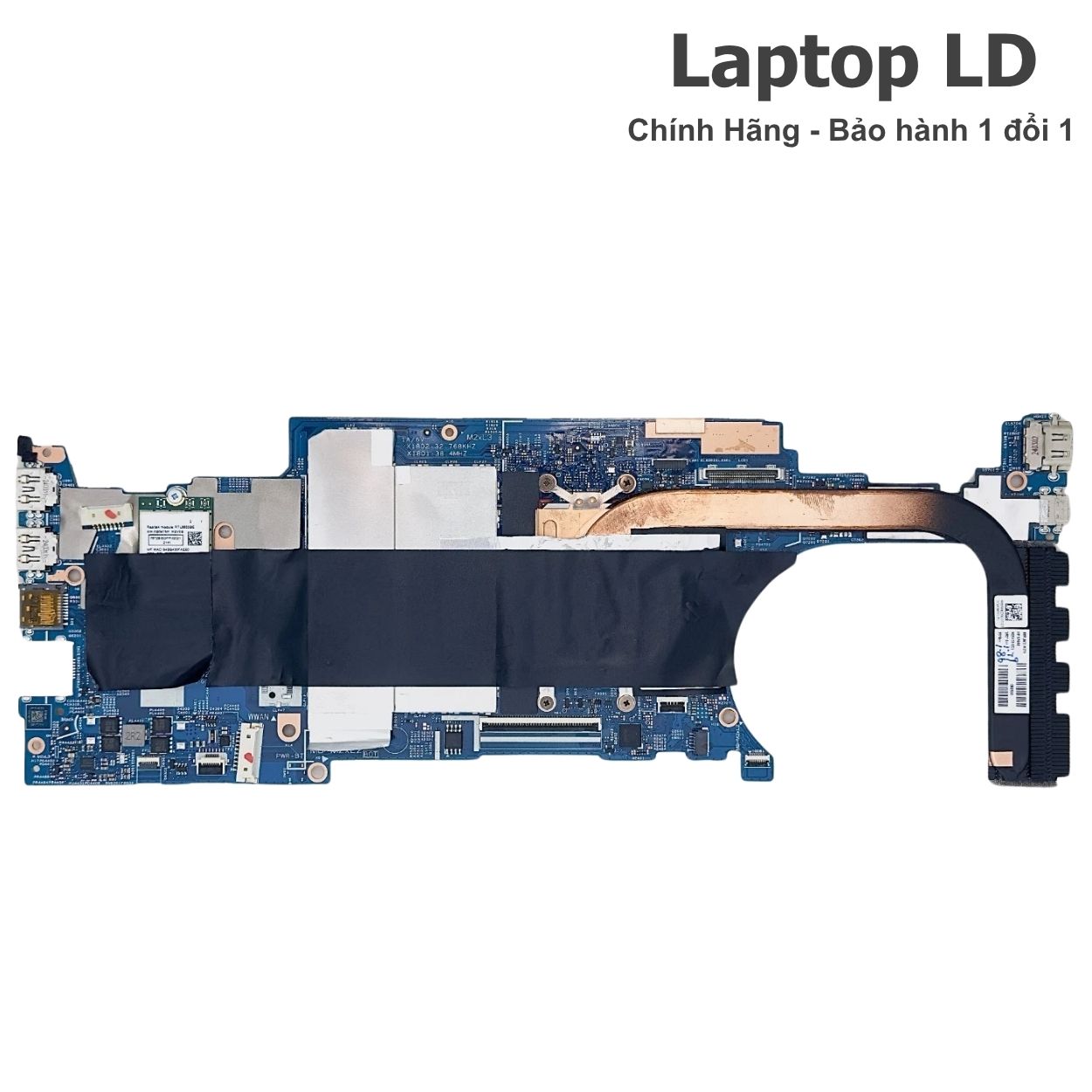

8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số và phiên bản tương thích
- Dòng máy
- HP Pavilion x360 14-EK / Pavilion x360 14-ek2000
- Mã main / PCB
- HP SPS N84696-601
- CPU / SoC
- Intel Core 5 120U · 10 nhân / 12 luồng · tối đa 5.0 GHz · 12 MB Smart Cache
- RAM / bộ nhớ
- 16GB DDR4-3200 dual-channel onboard · hàn trên main
- GPU / VGA
- Intel Graphics tích hợp · 80 EU · tối đa 1.30 GHz
- SSD / lưu trữ
- SSD M.2 PCIe NVMe · hỗ trợ cấu hình PCIe Gen4 x4

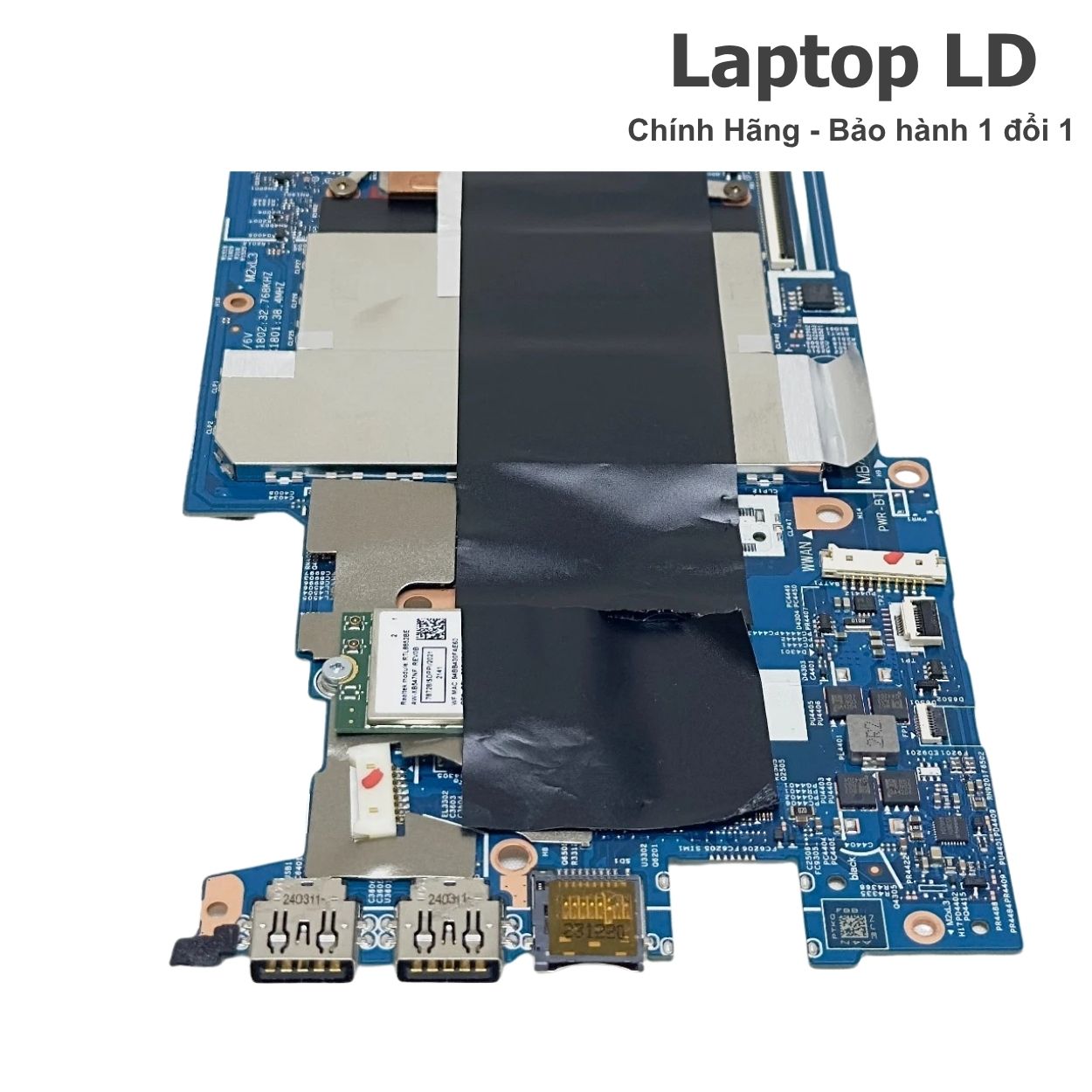

- Cổng ngoài
- 1× USB-C 3.2 Gen 2 10Gbps (PD, DisplayPort 1.4, Sleep and Charge), 2× USB-A 5Gbps, HDMI 2.1, jack 3.5mm, cổng sạc Smart Pin
- Không dây
- Intel Wi-Fi 6E AX211 2×2 + Bluetooth 5.3 hoặc Realtek Wi-Fi 6 2×2 + Bluetooth 5.3 theo cấu hình máy
Thông số kỹ thuật bổ sung
| Board revision | HP SPS N84696-601 · System Board UMA Core 5 120U 16GB |
|---|---|
| OEM part / FRU / SPS / DP/N | HP SPS N84696-601 · UMA Core 5 120U 16GB WIN |
| Kết nối / I/O đặc trưng | USB-C 3.2 Gen 2 10Gbps hỗ trợ USB Power Delivery, DisplayPort 1.4 và HP Sleep and Charge; 2 USB-A 5Gbps; HDMI 2.1; jack 3.5mm; AC Smart Pin; đầu đọc microSD trên dòng máy. |
| BIOS / firmware | UEFI/BIOS cho nền HP Pavilion x360 14-ek2000; khi thay main cần dùng firmware đúng dòng máy và đồng bộ các thông tin hệ thống cần thiết. |
| Tản nhiệt / adapter | HP công bố tùy chọn adapter Smart AC 45W hoặc 65W cho dòng 14-ek2000; cần lắp đúng cụm tản nhiệt và thay keo tản nhiệt khi chuyển main. |
| Ghi chú cấu hình | N84696-601 là bản UMA Core 5 120U + 16GB DDR4-3200 onboard. N84697-601 là bản UMA Core 5 120U + 8GB; hai bản cùng dòng máy nhưng khác dung lượng RAM hàn. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Core 5 120U · 16GB UMA | Intel Core 5 120U · Intel Graphics | 16GB DDR4-3200 onboard | HP SPS N84696-601 · đúng phiên bản trong bài |
| Core 5 120U · 8GB UMA | Intel Core 5 120U · Intel Graphics | 8GB DDR4-3200 onboard | HP SPS N84697-601 · khác dung lượng RAM hàn, không thay lẫn nếu cần giữ cấu hình 16GB |
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

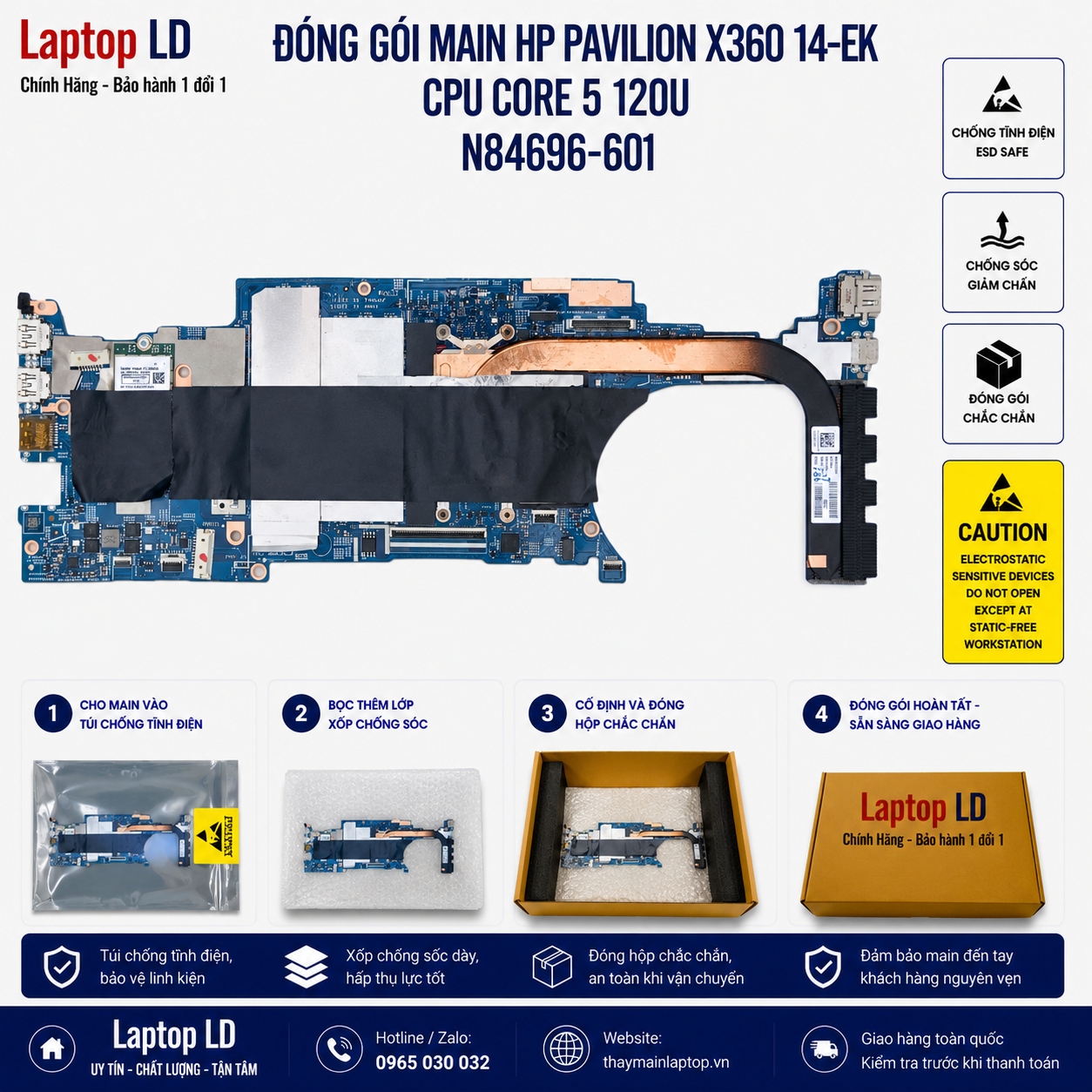

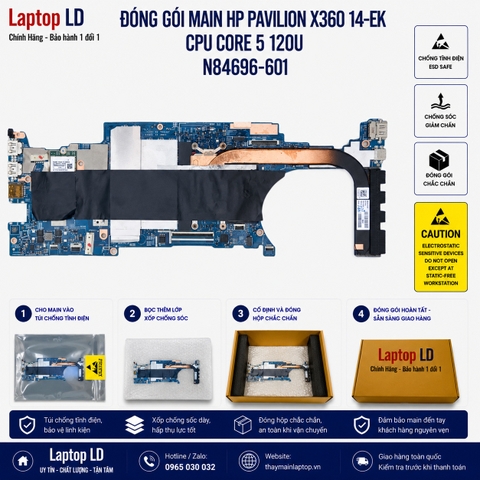

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc qua Smart Pin | Adapter, jack sạc, mạch nguồn đầu vào, IC sạc hoặc các đường nguồn chờ trên main có thể gây lỗi. | Thử adapter HP Smart AC phù hợp, kiểm tra jack sạc và pin, sau đó đo các đường nguồn đầu vào/nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không lên hình hoặc treo ở logo | BIOS, RAM onboard, đường hình ảnh, màn hình/cáp màn hình hoặc khối CPU/iGPU trên main có thể gây lỗi. | Kiểm tra POST/BIOS, thử xuất hình qua HDMI hoặc USB-C, kiểm tra màn hình và cáp trước; sau đó mới khoanh vùng RAM, CPU và main. |
| Treo, tự khởi động lại hoặc lỗi ngẫu nhiên khi tải | Nhiệt độ, nguồn VRM, RAM onboard, SSD hoặc firmware có thể làm hệ thống mất ổn định. | Theo dõi nhiệt độ, kiểm tra quạt/tản nhiệt, chạy kiểm tra bộ nhớ và SSD, cập nhật BIOS đúng máy rồi đánh giá các đường nguồn trên bo. |
| USB-C không truyền dữ liệu, không xuất hình hoặc không nhận Power Delivery | Cổng vật lý, mạch USB-C/PD, đường DisplayPort hoặc cáp/thiết bị kết nối có thể là nguyên nhân. | Đổi cáp và thiết bị đã biết tốt, kiểm tra chức năng dữ liệu và xuất hình riêng, sau đó kiểm tra chân cổng và mạch điều khiển trên main. |
| BIOS không nhận SSD NVMe hoặc ổ mất kết nối | SSD, socket M.2, nguồn cấp SSD hoặc đường PCIe trên main có thể gây lỗi nhận ổ. | Thử SSD NVMe tốt, vệ sinh và kiểm tra socket, xác nhận BIOS nhận thiết bị rồi kiểm tra nguồn và tín hiệu nếu lỗi vẫn còn. |
| Mất Wi-Fi/Bluetooth hoặc kết nối chập chờn | Module WLAN, socket, anten, driver hoặc đường giao tiếp trên main có thể gây lỗi. | Kiểm tra driver/BIOS, tháo lắp lại module WLAN, thử module và anten tốt trước khi khoanh vùng lỗi đường main. |
Hướng dẫn thay main và kiểm tra sau lắp
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.

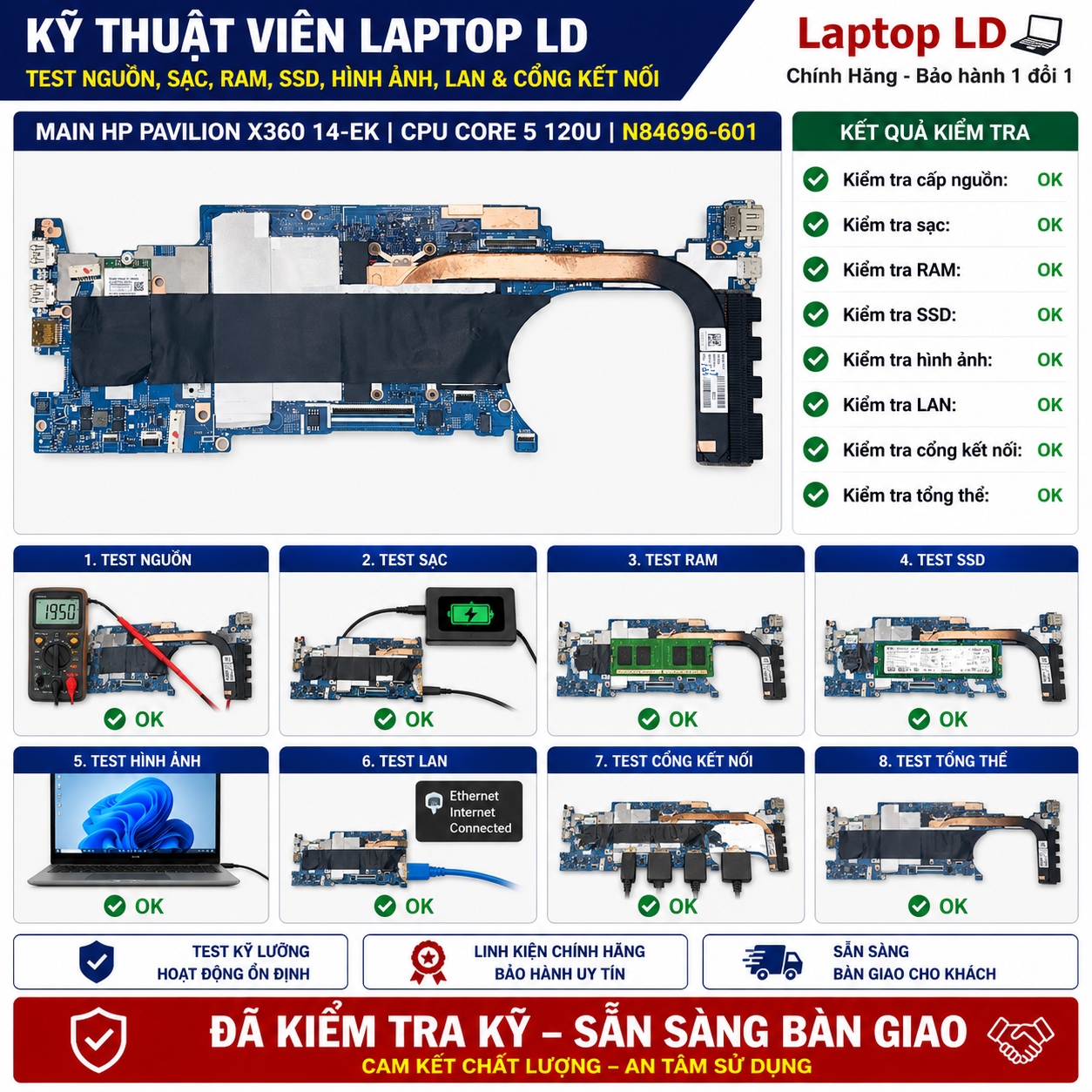

Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi thường gặp về Main HP Pavilion x360 14-EK Core 5 120U N84696-601
Main N84696-601 dùng cho HP Pavilion x360 14-EK cấu hình nào?
N84696-601 là HP System Board UMA dùng Intel Core 5 120U và 16GB DDR4-3200 onboard, phù hợp với các cấu hình Pavilion x360 14-ek2000 tương ứng. Laptop LD có thể đối chiếu tem SPS và ảnh main cũ trước khi giao.
RAM 16GB trên main N84696-601 có nâng cấp được không?
Không. HP xác nhận dòng Pavilion x360 14-ek2000 dùng RAM DDR4-3200 onboard; bản N84696-601 có sẵn 16GB hàn trực tiếp trên main. Muốn thay đổi dung lượng RAM cần dùng đúng phiên bản main khác.
N84696-601 và N84697-601 khác nhau ở điểm nào?
Cả hai đều là bản UMA dùng Core 5 120U, nhưng N84696-601 có 16GB RAM onboard còn N84697-601 có 8GB. Đây là khác biệt quan trọng khi chọn main thay thế.
Khi mua main có kèm SSD, Wi-Fi, tản nhiệt và adapter không?
Mainboard gồm CPU Core 5 120U, Intel Graphics, 16GB RAM onboard và các linh kiện hàn trực tiếp trên bo. SSD, module Wi-Fi/Bluetooth, heatsink/quạt, pin, adapter và các cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
