Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- HP Pavilion Plus 14t-ew100 / Pavilion Plus 14-ew1000
- Mã main
- OSKI 1.0 MTL UMA / 223138-1 · 223138-1
- CPU
- Intel Core Ultra 5 125H · 14 nhân / 18 luồng · tối đa 4.5 GHz · 18 MB L3
- GPU / VGA
- Intel Arc Graphics tích hợp trong Core Ultra 5 125H (UMA)
- RAM
- 16GB LPDDR5x-7467 dual-channel onboard · hàn trên main
- Lưu trữ
- SSD M.2 PCIe NVMe · cấu hình HP hỗ trợ 512GB/1TB, gồm tùy chọn PCIe Gen4 x4
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

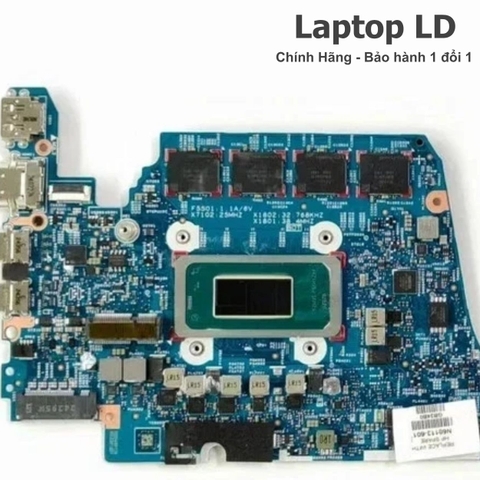

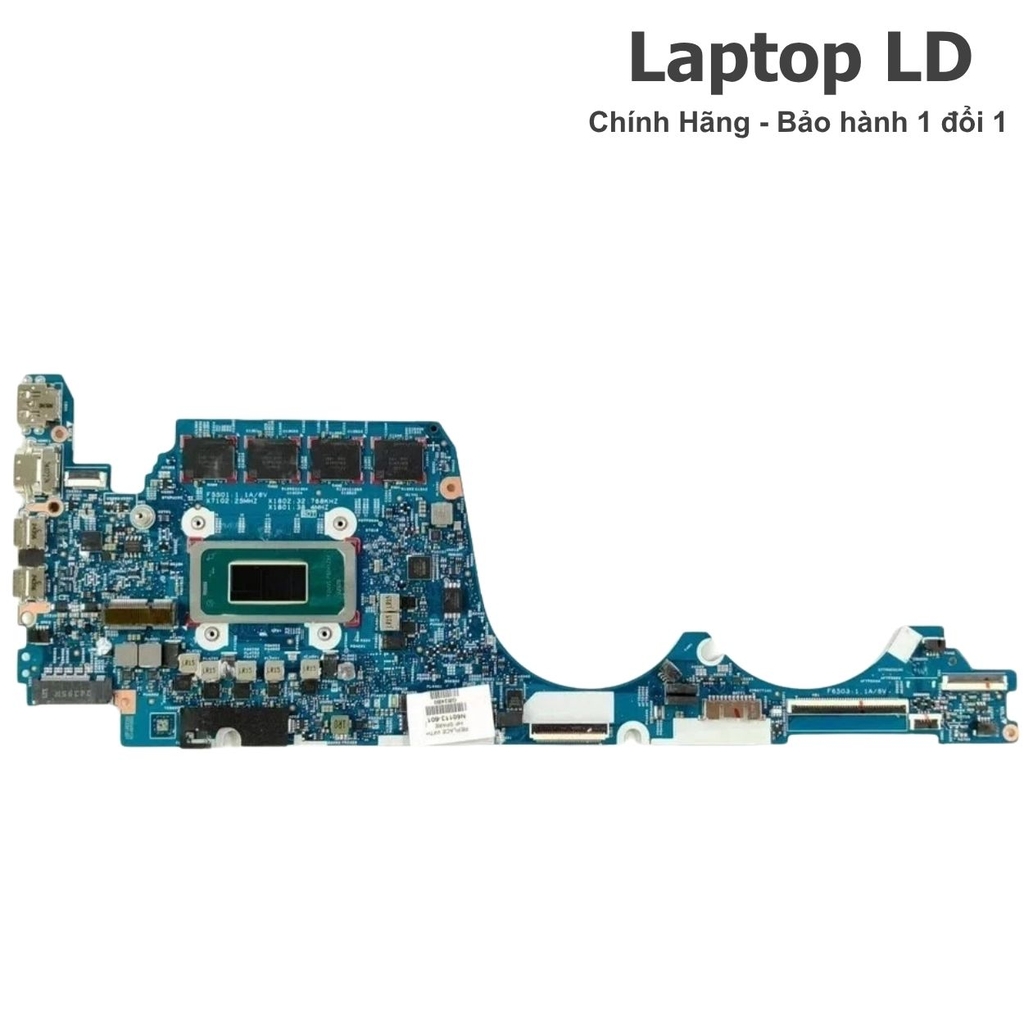

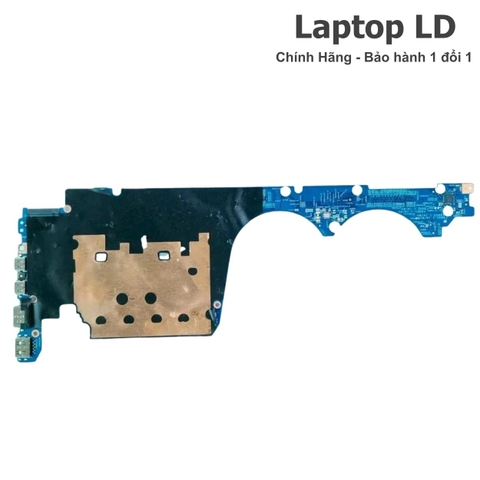

Main HP Pavilion Plus 14t-ew100 Core Ultra 5 125H 16GB 223138-1
Mainboard dành cho HP Pavilion Plus 14t-ew100 / 14-ew1000 dùng Intel Core Ultra 5 125H, Intel Arc Graphics và 16GB LPDDR5x onboard. Bo thuộc nền OSKI 1.0 MTL UMA, mã PCB 223138-1; phù hợp khi cần thay đúng main UMA của dòng Pavilion Plus 14-ew1000 sử dụng Meteor Lake H-series.
Hỗ trợ trước khi mua: Phiên bản trong bài là bo UMA 223138-1 dùng Core Ultra 5 125H và 16GB RAM hàn trên main. Laptop LD hỗ trợ đối chiếu mã PCB 223138-1, tem SPS trên bo và bố trí cổng từ ảnh main cũ để xác nhận đúng biến thể trước khi giao.

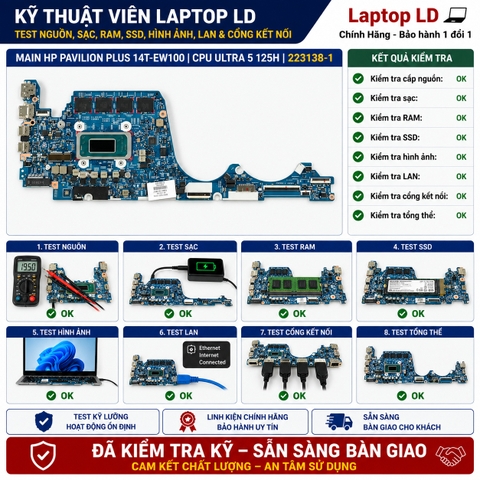

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Core Ultra 5 125H tích hợp NPU Intel AI Boost và Intel Arc Graphics; 16GB LPDDR5x-7467 được hàn trực tiếp trên bo. Dòng 14-ew1000 có Thunderbolt 4, USB-C Power Delivery/DisplayPort 2.1 và dùng adapter USB-C 100W.

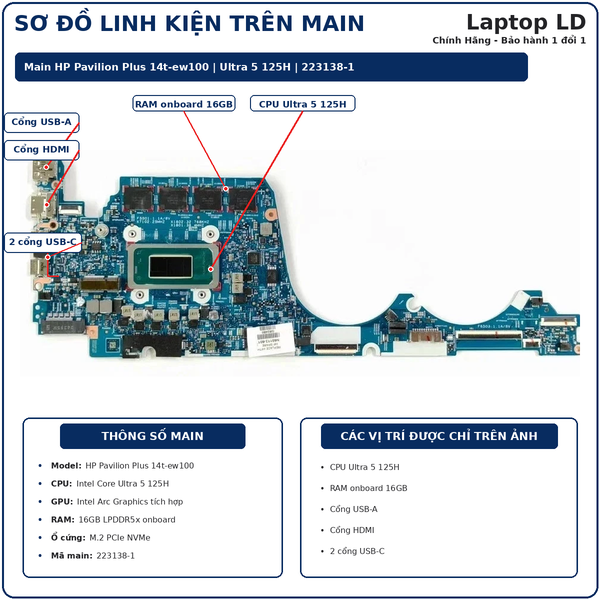

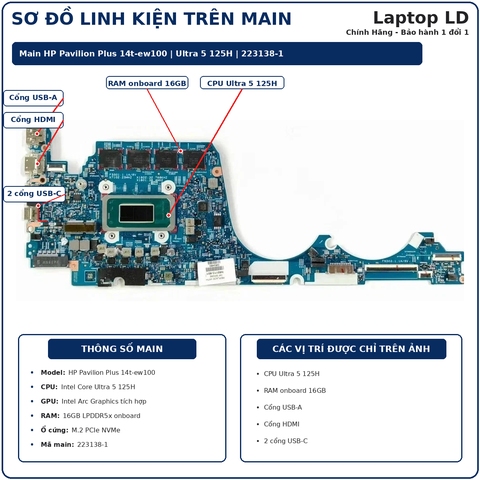

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- HP Pavilion Plus 14t-ew100 / Pavilion Plus 14-ew1000
- Mã main / PCB
- OSKI 1.0 MTL UMA / 223138-1
- CPU / SoC
- Intel Core Ultra 5 125H · 14 nhân / 18 luồng · tối đa 4.5 GHz · 18 MB L3
- RAM / bộ nhớ
- 16GB LPDDR5x-7467 dual-channel onboard · hàn trên main
- GPU / VGA
- Intel Arc Graphics tích hợp trong Core Ultra 5 125H (UMA)
- SSD / lưu trữ
- SSD M.2 PCIe NVMe · cấu hình HP hỗ trợ 512GB/1TB, gồm tùy chọn PCIe Gen4 x4
- Cổng ngoài

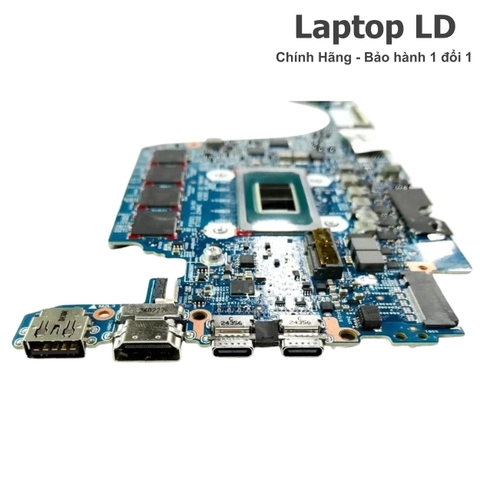

- 1× Thunderbolt 4 USB-C 40Gbps; 1× USB-C 3.2 Gen 2 10Gbps; 1× USB-A 10Gbps; 1× USB-A 5Gbps; HDMI 2.1; jack 3.5mm
- Không dây
- Intel Wi-Fi 6E AX211 2×2 + Bluetooth 5.3
Thông số kỹ thuật bổ sung
| Board revision | OSKI 1.0 MTL UMA · PCB 223138-1 |
|---|---|
| OEM part / FRU / SPS / DP/N | HP SPS N60114-601 được ghi nhận cho bản UMA Core Ultra 5 125H 16GB; một số bo 223138-1 U5-125H 16GB cũng được ghi nhận với N60113-601. |
| Kết nối / I/O đặc trưng | Thunderbolt 4 USB-C 40Gbps hỗ trợ USB Power Delivery, DisplayPort 2.1 và HP Sleep and Charge; thêm USB-C 3.2 Gen 2 10Gbps hỗ trợ PD/DP 2.1, 2 USB-A, HDMI 2.1 và jack 3.5mm. |
| BIOS / firmware | UEFI/BIOS nền 223138-1; tài liệu kỹ thuật ghi nhận board ID 08C31 và SPI NOR 32MB trên Pavilion Plus 14-ew1000 dùng PCB này. |
| Tản nhiệt / adapter | Adapter USB Type-C 100W theo thông số dòng 14-ew1000; khi thay main cần lắp đúng cụm tản nhiệt và thay keo tản nhiệt tại CPU. |
| Ghi chú cấu hình | Bản trong bài là UMA Core Ultra 5 125H + 16GB LPDDR5x onboard. Cùng PCB 223138-1 còn có biến thể Core Ultra 7 155H + 32GB; cần phân biệt bằng CPU, dung lượng RAM hàn và tem SPS. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Core Ultra 5 125H · 16GB UMA | Intel Core Ultra 5 125H · Intel Arc Graphics | 16GB LPDDR5x-7467 onboard | 223138-1 · HP SPS N60114-601; listings linh kiện còn ghi nhận N60113-601 cho U5-125H 16GB |
| Core Ultra 7 155H · 32GB UMA | Intel Core Ultra 7 155H · Intel Arc Graphics | 32GB LPDDR5x-7467 onboard | 223138-1 · HP SPS N60115-601 |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc USB-C | Adapter/cáp USB-C, cổng Type-C, mạch USB Power Delivery, đường nguồn đầu vào hoặc linh kiện nguồn trên main. | Thử adapter USB-C 100W và cáp tốt, kiểm tra cả hai cổng Type-C, tách pin và đo các đường nguồn đầu vào trước khi kết luận lỗi bo. |
| Có nguồn nhưng không lên hình hoặc treo ở logo | BIOS, RAM onboard, đường xuất hình, màn hình/cáp màn hình hoặc khối CPU/iGPU trên main có thể gây lỗi. | Kiểm tra POST/BIOS, thử xuất hình qua HDMI hoặc USB-C, kiểm tra màn hình và cáp trước; sau đó mới khoanh vùng RAM/CPU/main. |
| Treo, tự khởi động lại hoặc mất ổn định khi tải nặng | Nhiệt độ, nguồn VRM, RAM onboard, SSD hoặc firmware có thể làm hệ thống mất ổn định. | Theo dõi nhiệt độ, kiểm tra quạt/tản nhiệt, chạy kiểm tra RAM và SSD, cập nhật BIOS đúng máy rồi đánh giá các đường nguồn trên bo. |
| Thunderbolt 4 hoặc USB-C không sạc, không xuất hình | Cổng vật lý, mạch Power Delivery, đường USB/DisplayPort hoặc thiết bị/cáp kết nối có thể là nguyên nhân. | Đổi cáp, adapter và màn hình ngoài đã biết tốt; thử từng cổng riêng, sau đó kiểm tra chân cổng và mạch điều khiển trên main. |
| BIOS không nhận SSD NVMe hoặc ổ mất kết nối | SSD, socket M.2, nguồn cấp SSD hoặc đường PCIe trên main có thể gây lỗi nhận ổ. | Thử SSD NVMe tốt, vệ sinh và kiểm tra socket, xác nhận BIOS nhận thiết bị rồi kiểm tra nguồn và tín hiệu nếu lỗi vẫn còn. |
| Mất Wi-Fi/Bluetooth hoặc kết nối chập chờn | Module Intel AX211, socket WLAN, anten, driver hoặc đường giao tiếp trên main có thể gây lỗi. | Kiểm tra driver/BIOS, tháo lắp lại module WLAN, thử module và anten tốt trước khi khoanh vùng đường main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter USB-C và cô lập pin trước khi thao tác. CPU Core Ultra 5 125H và RAM LPDDR5x được hàn trên bo; khi chuyển main cần lắp đúng heatsink, thay keo tản nhiệt và kiểm tra kỹ cáp màn hình, bàn phím, touchpad, loa, pin và các cổng Type-C.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main HP Pavilion Plus 14t-ew100 Ultra 5 125H 223138-1
Main 223138-1 này dùng cho HP Pavilion Plus 14t-ew100 cấu hình nào?
Bản trong bài dùng Intel Core Ultra 5 125H, Intel Arc Graphics tích hợp và 16GB LPDDR5x onboard trên nền OSKI 1.0 MTL UMA / 223138-1. Laptop LD có thể đối chiếu mã PCB và tem SPS trên main cũ để xác nhận đúng biến thể.
RAM 16GB trên main này có nâng cấp được không?
Không. Dòng Pavilion Plus 14-ew1000 dùng LPDDR5x-7467 hàn trực tiếp trên main. Bản Ultra 5 125H phổ biến với 16GB onboard; bo 223138-1 còn có biến thể Ultra 7 155H 32GB nhưng đó là main khác cấu hình.
Main Core Ultra 5 125H này có VGA rời không?
Bản trong bài là UMA, sử dụng Intel Arc Graphics tích hợp trong Core Ultra 5 125H. Không có GPU rời hay VRAM rời trên main.
Khi mua main có kèm SSD, Wi-Fi, tản nhiệt và adapter không?
Mainboard gồm CPU, Intel Arc Graphics, RAM onboard và các linh kiện hàn trực tiếp trên bo. SSD, module Wi-Fi, heatsink/quạt, pin, adapter và các cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
