Thay main HP EliteBook Folio 1040 G2 i5-5200U 13324-1 đúng mã, test kỹ trước khi giao
Nếu HP EliteBook Folio 1040 G2 bị không lên nguồn, sạc chập chờn chân kim 4.5mm, treo logo HP, không nhận SSD M.2 SATA, mất DisplayPort, lỗi USB 3.0, mất âm thanh, mất Wi-Fi hoặc lỗi sau khi vào nước, Laptop LD sẽ kiểm tra trước để xác định nên sửa main hay thay main HP EliteBook Folio 1040 G2 CPU Intel Core i5-5200U board 13324-1.
Bo mạch được đối chiếu theo đúng dòng Folio 1040 G2, CPU i5-5200U, mã board 13324-1, mã HP SPS 798518, RAM DDR3L, SSD M.2 SATA 2280, cụm cổng DisplayPort/USB 3.0/docking và chân sạc HP Smart 4.5mm trước khi lắp. Khách thay tại cửa hàng được hỗ trợ công lắp, kiểm tra lại các chức năng chính và nhận phiếu bảo hành rõ ràng.
Xác thực kỹ thuật
Thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã HP SPS, mã board 13324-1 và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng bo mạch cho HP EliteBook Folio 1040 G2, hạn chế nhầm sang bản i5-5300U, i7-5600U hoặc i7-5650U.
- EliteBook Folio 1040 G2
- Board 13324-1
- HP SPS 798518
- Core i5-5200U
- Intel HD 5500
- DDR3L-1600
- M.2 SATA 2280
- DisplayPort 1.2
- Sạc 4.5mm
- BH 1 đổi 1
Cần gửi gì để Laptop LD báo đúng main?
HP EliteBook Folio 1040 G2 có nhiều bản CPU và mã HP SPS khác nhau. Chỉ gửi tên máy thường chưa đủ để báo chính xác, vì main i5-5200U 13324-1 cần phân biệt với bản i5-5300U, i7-5600U, i7-5650U và các mã theo hệ điều hành gốc.
Thông tin nên gửi trước
- Ảnh tem đáy máy, serial hoặc product number nếu còn rõ.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã board 13324-1, mã BAZOOKA MB, mã 448.01T01.0011 hoặc tem HP SPS 798518 trên bo mạch.
- Ảnh khu vực CPU, khe RAM DDR3L, khe SSD M.2 SATA 2280, chân sạc 4.5mm và cụm cổng DisplayPort/USB/docking.
- Mô tả lỗi thực tế: không nguồn, sạc chập chờn, treo logo, không nhận SSD, mất cổng, mất Wi-Fi, vào nước hoặc từng sửa bo mạch.
Lợi ích khi gửi đủ ảnh
- Báo đúng bo mạch theo máy, hạn chế nhầm bản CPU hoặc mã HP SPS.
- Biết trước nên sửa vùng sạc, nguồn, BIOS, SSD hay thay cả bo mạch.
- Đối chiếu đúng khe RAM DDR3L, khe SSD M.2 SATA, cổng docking, DisplayPort và chân sạc.
- Rút ngắn thời gian khi mang máy đến cửa hàng hoặc gửi máy từ xa.

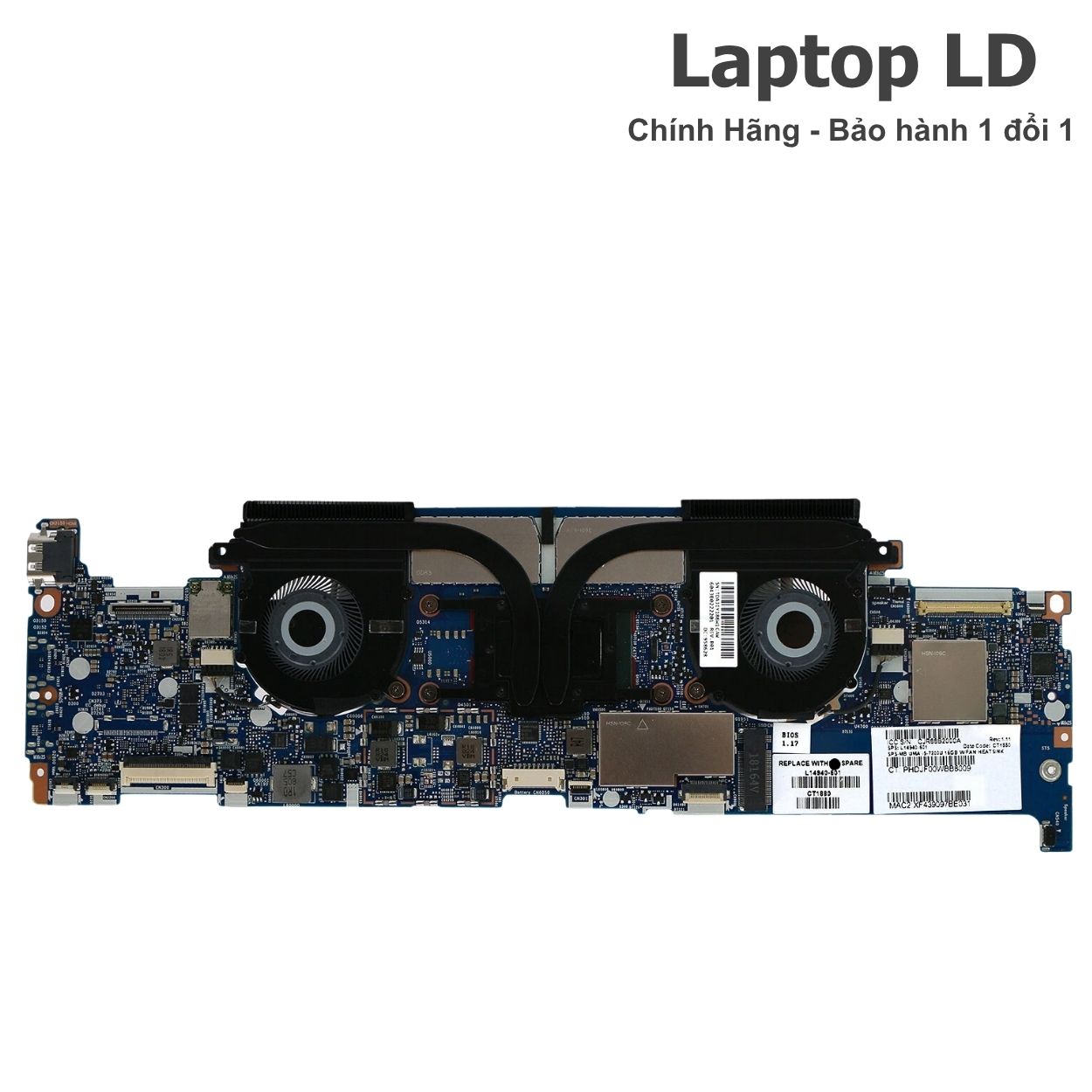

Vị trí linh kiện và ảnh tổng thể main HP EliteBook Folio 1040 G2 i5-5200U 13324-1
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU i5-5200U, RAM DDR3L, khe SSD M.2 SATA 2280, chân sạc, cổng DisplayPort, USB 3.0 và docking connector trên bo mạch.

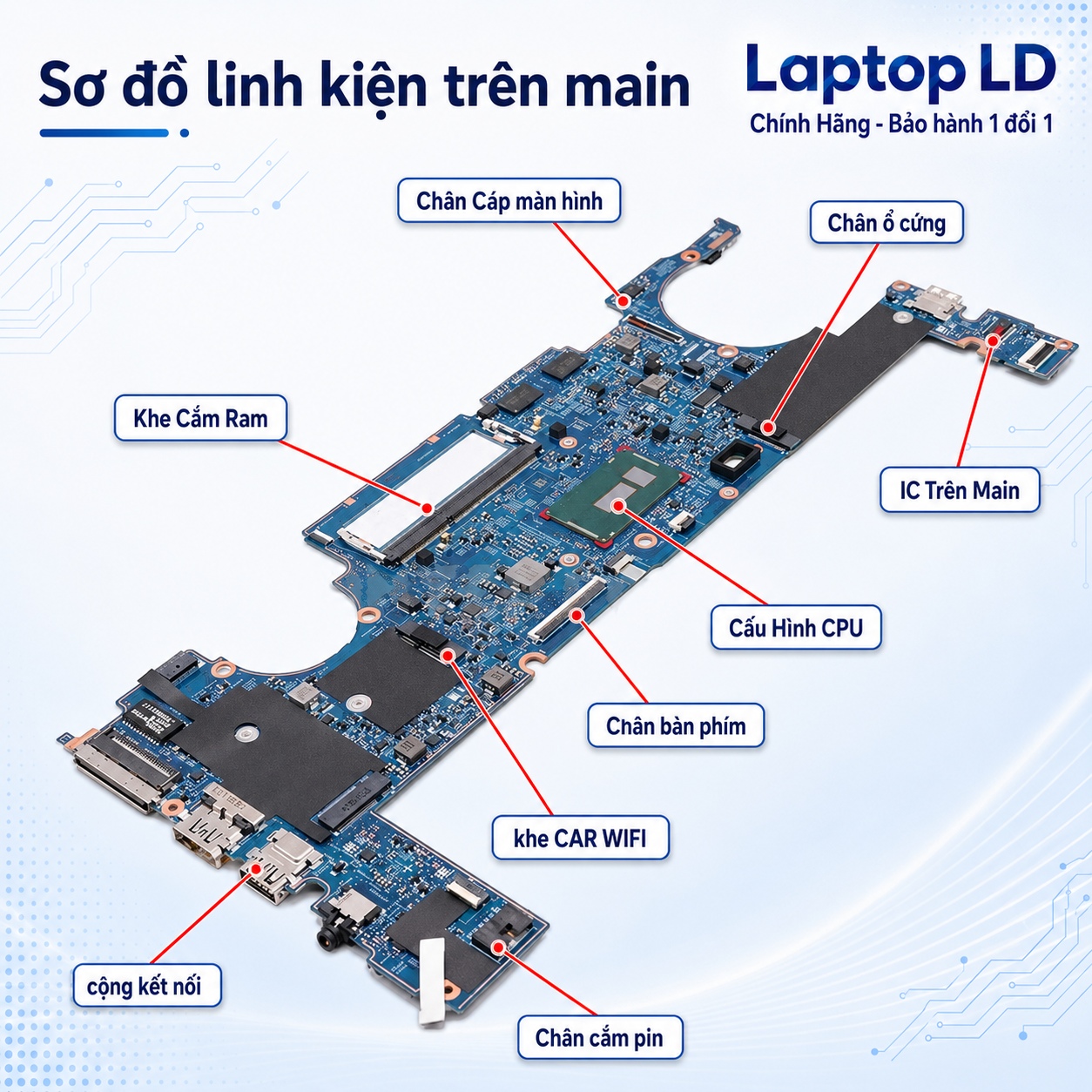

Vị trí CPU i5-5200U, RAM DDR3L, khe SSD M.2 SATA, chân sạc và cụm cổng trên main HP EliteBook Folio 1040 G2 13324-1

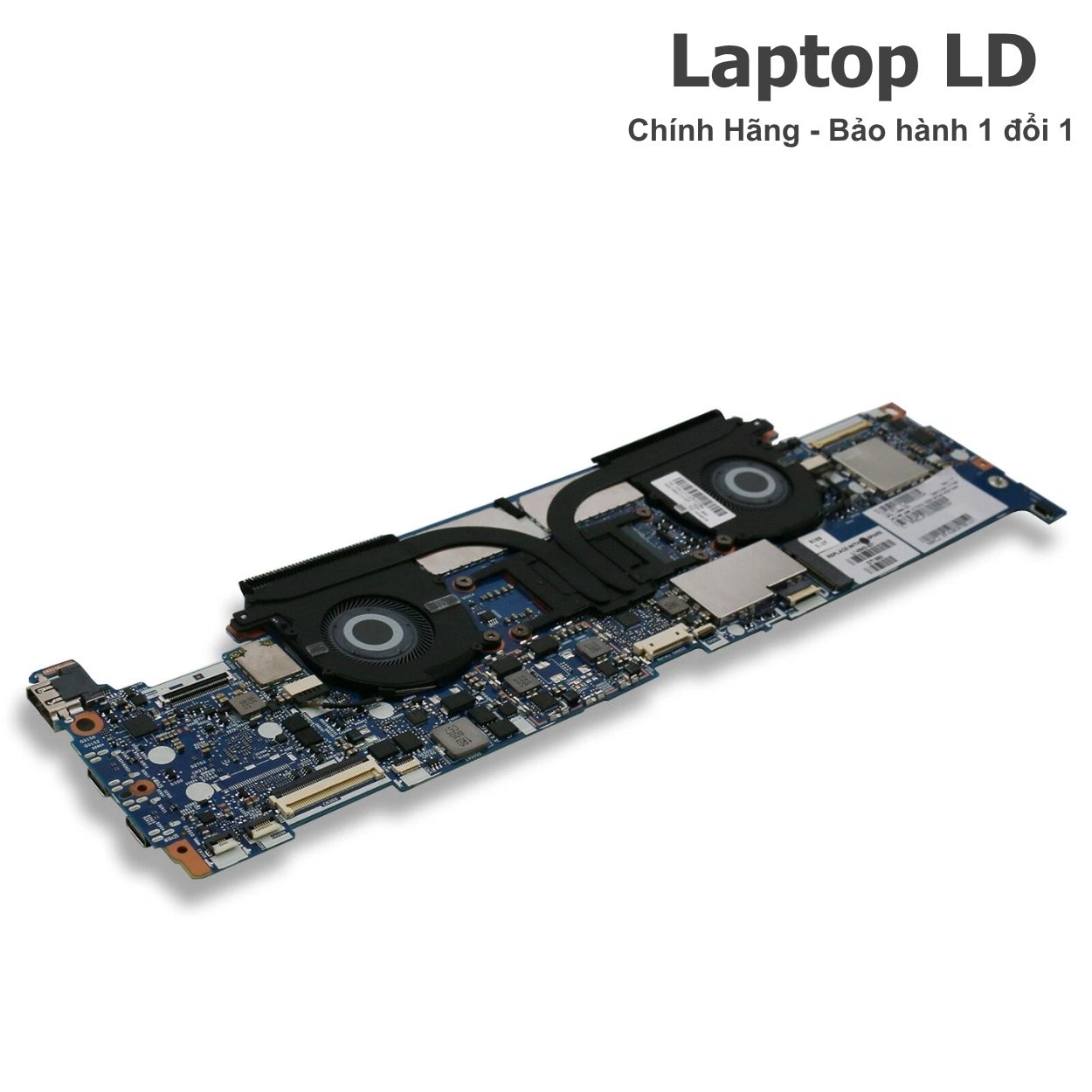

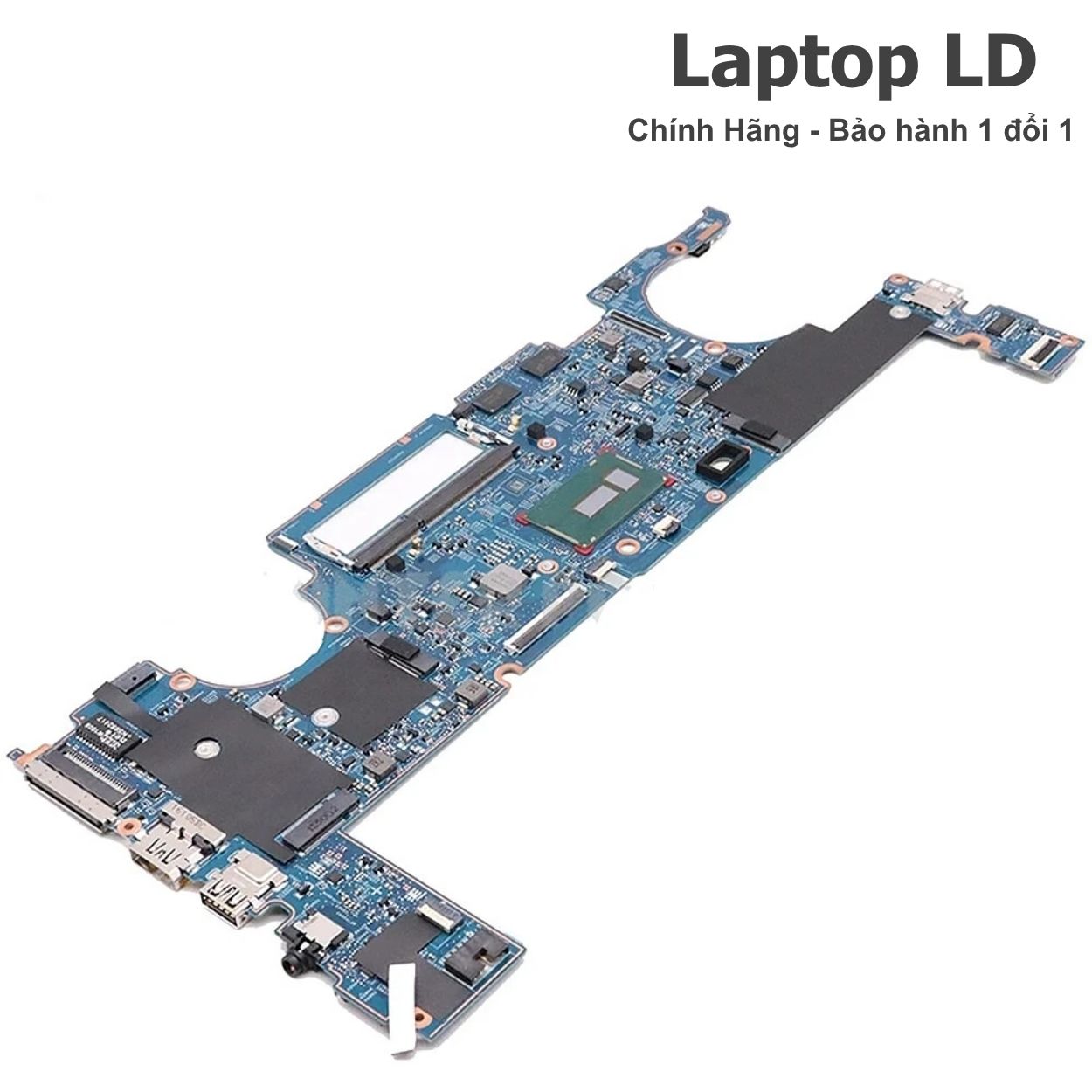

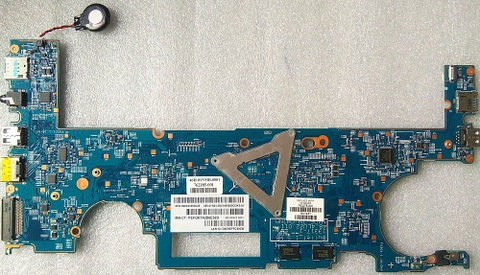

Mặt trước main HP EliteBook Folio 1040 G2 i5-5200U 13324-1 – đối chiếu layout linh kiện, mã board và cụm cổng

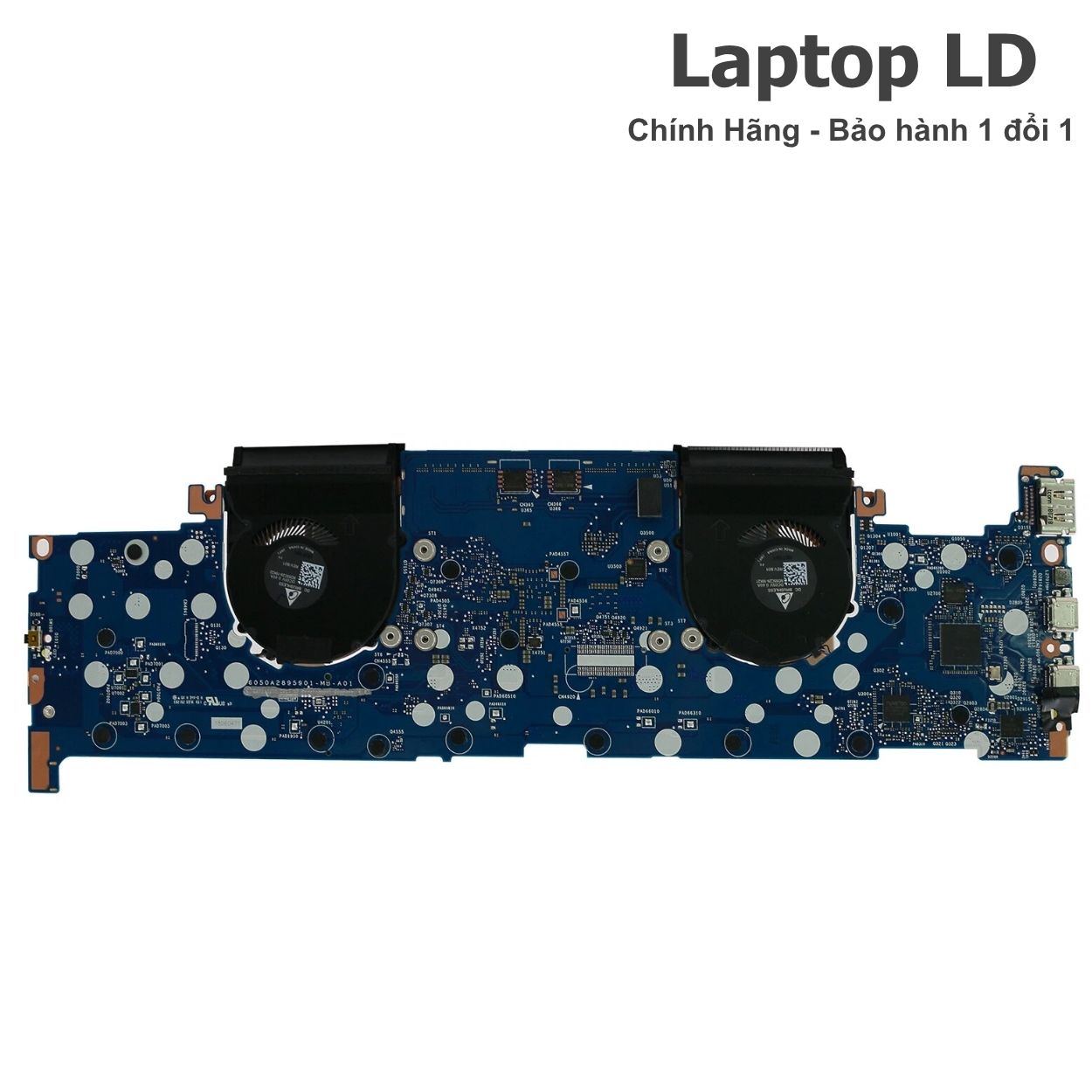

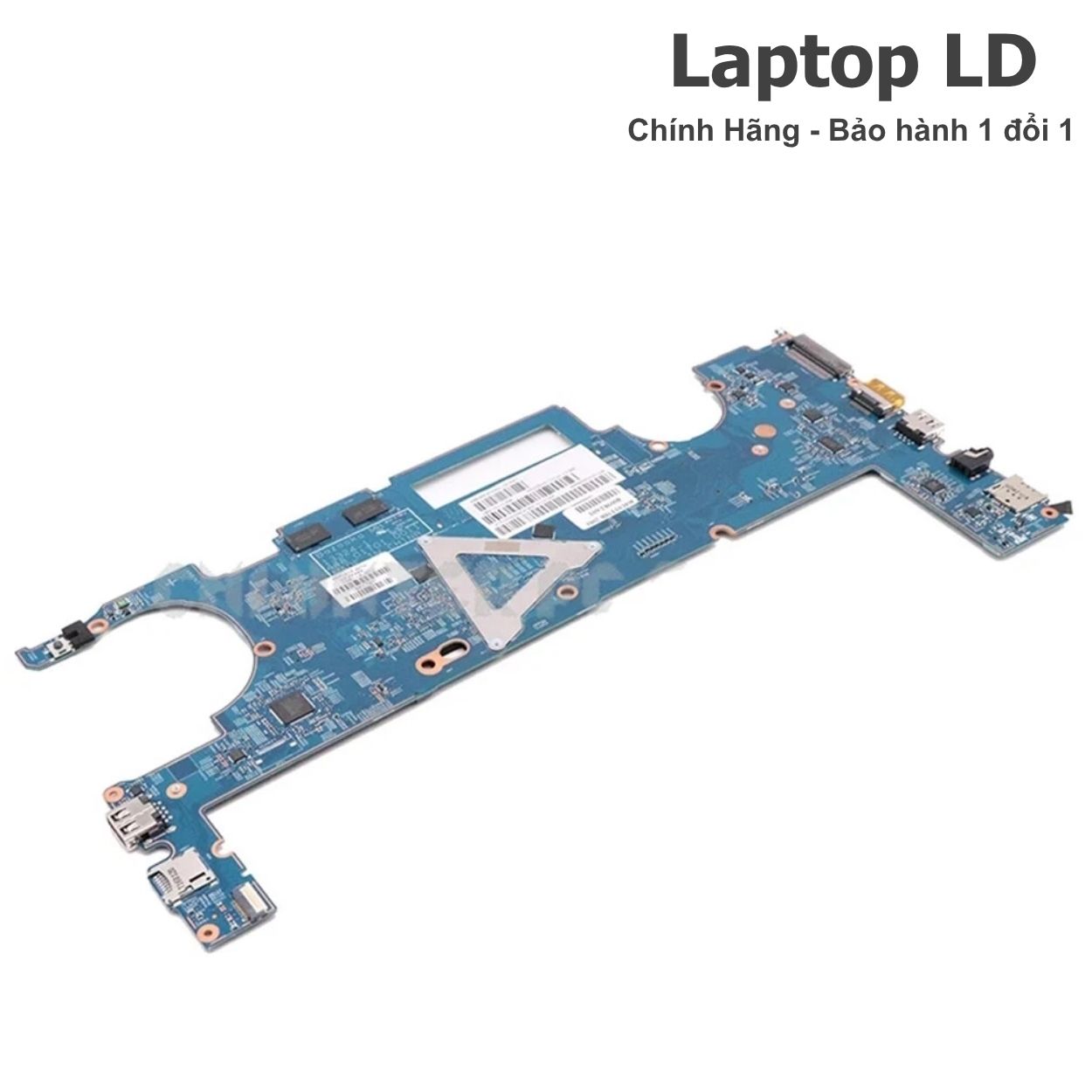

Mặt sau main HP EliteBook Folio 1040 G2 i5-5200U 13324-1 – kiểm tra mã bo mạch, điểm tiếp xúc và tình trạng linh kiện
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá được báo sau khi đối chiếu đúng model, mã board 13324-1, mã HP SPS 798518, tình trạng bo mạch và gói bảo hành. Với dòng main đời cũ, số lượng có thể thay đổi theo ngày nên khách nên liên hệ trước khi đặt.
Công lắp
Khi thay bo mạch tại Laptop LD, khách được hỗ trợ công lắp và kiểm tra lại máy trước khi bàn giao. Nếu máy phát sinh lỗi phụ như SSD, RAM, màn, pin, sạc, cáp, bàn phím hoặc touchpad, kỹ thuật sẽ báo riêng trước khi xử lý.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể chờ lấy khi có sẵn đúng main và máy không vào nước, không chập cháy nặng, không phát sinh lỗi phụ. Máy từng sửa nhiều lần cần rà soát kỹ hơn để hạn chế lỗi tái phát.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc HP Smart 4.5mm, RAM DDR3L, SSD M.2 SATA, hình ảnh, Wi-Fi, Bluetooth, âm thanh, bàn phím, ForcePad, webcam, cổng ngoài và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng.
Bo mạch HP EliteBook Folio 1040 G2 i5-5200U 13324-1 dùng cho máy nào?
Dòng máy phù hợp
- HP EliteBook Folio 1040 G2 Notebook PC.
- Cấu hình dùng CPU Intel Core i5-5200U onboard.
- Mã board 13324-1 / BAZOOKA MB / 448.01T01.0011.
- Mã HP SPS thường gặp: 798518-001, 798518-501, 798518-601.
- RAM DDR3L-1600, 4GB onboard trên main kết hợp 1 khe SODIMM, tối đa 8GB theo cấu hình máy.
- Ổ cứng dùng SSD M.2 SATA III 2280.
Không nên thay chéo khi chưa kiểm
- Không nhầm HP EliteBook Folio 1040 G2 với Folio 1040 G1 hoặc Folio 1040 G3.
- Không nhầm bản i5-5200U với i5-5300U, i7-5600U hoặc i7-5650U.
- Không ghi SSD NVMe, HDMI hoặc USB-C cho bản 1040 G2 i5-5200U 13324-1.
- Không đặt linh kiện chỉ theo tên sản phẩm; cần đối chiếu mã board, mã HP SPS và layout cụm cổng thực tế trước khi lắp.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| CPU | Intel Core i5-5200U, 2 nhân 4 luồng, xung 2.20GHz, Turbo 2.70GHz, cache 3MB, TDP 15W. | Nhầm sang i5-5300U, i7-5600U hoặc i7-5650U. |
| Mã board | 13324-1 / BAZOOKA MB / 448.01T01.0011. | Đặt theo tên 1040 G2 nhưng không kiểm mã in trên bo. |
| Mã HP SPS | 798518-001 / 798518-501 / 798518-601 cho bản i5-5200U. | Nhầm sang 798519, 798520 hoặc 806993 của bản CPU khác. |
| RAM | DDR3L-1600, 4GB onboard trên main + 1 khe SODIMM, tối đa 8GB. | Ghi sai DDR4, ghi RAM hàn toàn bộ hoặc tưởng có 2 khe RAM. |
| Ổ cứng | 1 khe SSD M.2 SATA III 2280. | Nhầm SSD NVMe hoặc mSATA. |
| GPU | Intel HD Graphics 5500 tích hợp theo CPU i5-5200U. | Ghi nhầm VGA rời hoặc Intel HD 6000 của bản i7-5650U. |
| Cổng ngoài | 2 USB 3.0, 1 DisplayPort 1.2, 1 jack tai nghe/mic, 1 docking connector, 1 cổng sạc HP Smart 4.5mm, 1 khe MicroSD. | Ghi nhầm HDMI, USB-C hoặc LAN RJ-45 onboard. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem HP SPS, mã board, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.
Ảnh chi tiết CPU, RAM, khe SSD và cụm cổng trên main HP EliteBook Folio 1040 G2 13324-1
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng CPU Core i5-5200U, RAM DDR3L, khe SSD M.2 SATA 2280, DisplayPort 1.2, USB 3.0, docking connector và chân sạc HP Smart 4.5mm.

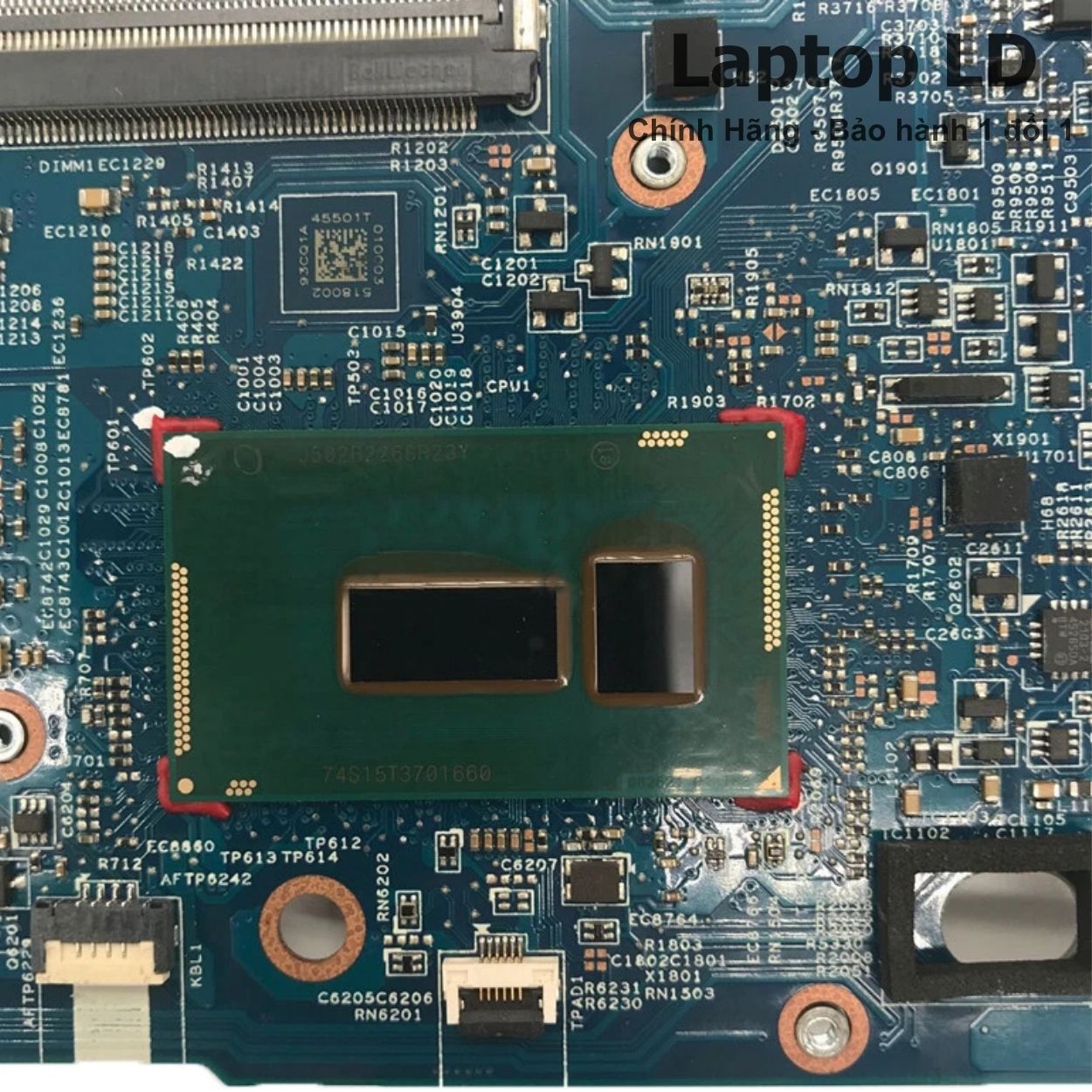

CPU Intel Core i5-5200U onboard trên main HP EliteBook Folio 1040 G2 13324-1

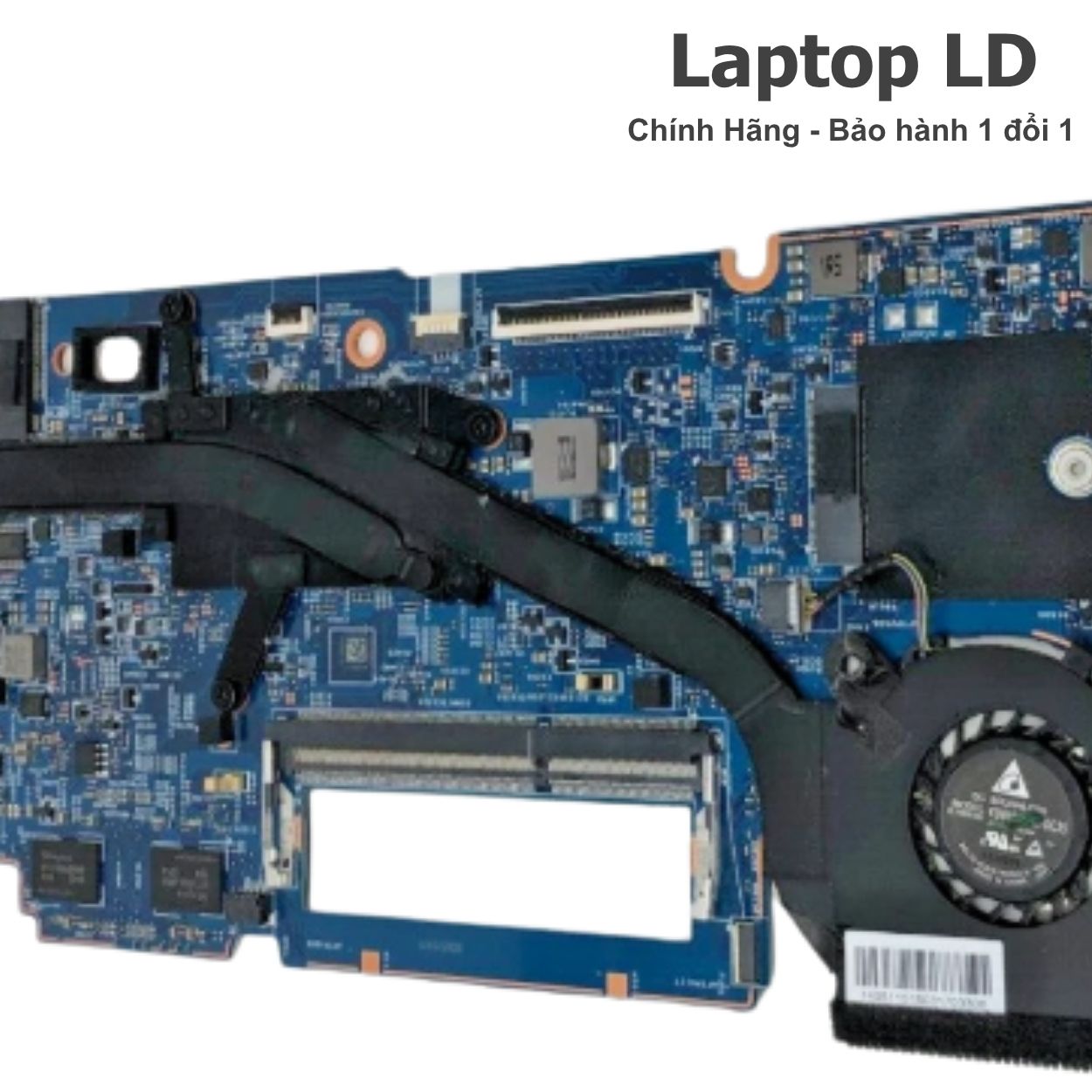

Khe RAM DDR3L, SSD M.2 SATA 2280 và cụm cổng DisplayPort, USB 3.0 trên main HP EliteBook Folio 1040 G2
Dấu hiệu nên kiểm tra bo mạch HP EliteBook Folio 1040 G2
Lỗi nguồn, sạc và pin
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Sạc HP Smart 4.5mm chập chờn, lúc nhận lúc không.
- Pin không nạp, máy tắt khi rút sạc.
- Máy tự tắt khi tải CPU, dùng dock hoặc xuất DisplayPort.
Lỗi khởi động, RAM, SSD
- Treo logo HP, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 SATA dù SSD đã test tốt.
- Lỗi RAM DDR3L gây không POST, treo hoặc xanh màn.
- Máy có nguồn nhưng màn hình đen, không xuất DisplayPort.
Lỗi cổng và ngoại vi
- USB 3.0 không nhận thiết bị, chập chờn hoặc mất nguồn 5V.
- DisplayPort không xuất hình dù màn và cáp tốt.
- Wi-Fi, Bluetooth, webcam, loa, mic, bàn phím, ForcePad hoạt động chập chờn.
- Máy từng vào nước, oxy hóa vùng chân sạc, dock, USB hoặc đã sửa bo mạch nhiều lần.
Nên sửa hay thay bo mạch HP EliteBook Folio 1040 G2?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc HP Smart 4.5mm, pin, SSD M.2 SATA, RAM DDR3L, BIOS, màn hình, cáp, DisplayPort, USB 3.0, Wi-Fi, camera, bàn phím, ForcePad và nguồn chính trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở chân sạc 4.5mm, USB 3.0, DisplayPort, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi sạc nhẹ, chưa cháy lan sang CPU, RAM, SSD hoặc nguồn chính.
- Lỗi không nhận SSD nằm ở socket M.2, nguồn SSD hoặc tiếp xúc cơ khí.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU i5-5200U, chipset tích hợp, không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng nguồn chờ, nguồn CPU, chân sạc hoặc cổng USB/docking.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, hình ảnh, Wi-Fi, audio, bàn phím và ForcePad.
Thông số kỹ thuật chính
Bảng thông số dùng để đối chiếu nhanh sản phẩm main HP EliteBook Folio 1040 G2 CPU i5-5200U 13324-1.
| Tên sản phẩm | Main HP EliteBook Folio 1040 G2 CPU Intel Core i5-5200U 13324-1 |
|---|---|
| Dòng máy tương thích | HP EliteBook Folio 1040 G2 Notebook PC |
| Mã main / Board number | 13324-1 / BAZOOKA MB / 448.01T01.0011 |
| Mã HP SPS | 798518-001 / 798518-501 / 798518-601 |
| CPU | Intel Core i5-5200U onboard, 2 nhân 4 luồng, xung cơ bản 2.20GHz, Turbo 2.70GHz, cache 3MB, TDP 15W, socket FCBGA1168. |
| GPU / VGA | Intel HD Graphics 5500 tích hợp, dùng chung bộ nhớ hệ thống, không phải VGA rời. |
| RAM | DDR3L-1600 / PC3L-12800, 4GB onboard trên bo mạch + 1 khe SODIMM DDR3L, tối đa 8GB. |
| Ổ cứng | 1 khe SSD M.2 SATA III 2280, hỗ trợ các dung lượng 128GB, 180GB, 256GB, 512GB theo cấu hình máy. |
| Cổng ngoài | 2 USB 3.0, 1 DisplayPort 1.2, 1 jack tai nghe/mic 3.5mm, 1 docking connector, 1 cổng sạc HP Smart 4.5mm, 1 khe MicroSD. |
| Mạng và kết nối | Wi-Fi 802.11a/b/g/n/ac 2x2, Bluetooth 4.0, tùy cấu hình có WWAN 3G/4G và NFC. |
| Màn hình | 14 inch HD+ 1600x900 hoặc FHD 1920x1080, bản cảm ứng hoặc không cảm ứng theo cấu hình máy. |
| Sạc | HP Smart AC Adapter chân kim xanh 4.5mm, công suất 45W hoặc 65W. |
| Đặc điểm cần lưu ý | Máy mỏng nhẹ, dùng docking connector riêng, không có HDMI, không có USB-C, không có LAN RJ-45 onboard. |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có thể chọn gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn, không sáng đèn sạc | Sạc HP Smart 4.5mm, jack DC-in, pin, nút nguồn, nguồn chờ, nguồn chính. | Chỉ thay bo mạch khi đã loại trừ sạc, pin, jack sạc và lỗi nút nguồn đơn giản. |
| Sạc lúc nhận lúc không | Củ sạc, dây sạc, chân sạc 4.5mm, IC bảo vệ, mạch nhận adapter, pin. | Có thể sửa nếu lỗi khu vực jack sạc nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo HP, khởi động lặp | SSD M.2 SATA, BIOS, RAM DDR3L, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS/RAM trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD M.2 SATA | SSD, socket M.2, nguồn cấp SSD, BIOS, đường SATA. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ chipset hoặc nhiều lớp mạch. |
| Không xuất hình qua DisplayPort | Màn, cáp màn, DisplayPort, driver, BIOS, iGPU Intel HD 5500. | Cần phân biệt lỗi panel/cáp/cổng với lỗi bo mạch. |
| Máy vào nước | Vùng chân sạc, USB 3.0, docking, nguồn chờ, RAM, cáp màn, camera, ForcePad, bàn phím. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc HP Smart 4.5mm, RAM, SSD M.2 SATA, hình ảnh, DisplayPort, USB 3.0 và kết nối không dây trước khi lắp vào máy.
Kỹ thuật viên Laptop LD test nguồn, sạc, RAM, SSD, hình ảnh và cổng kết nối trước khi bàn giao
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc 4.5mm, pin, RAM, SSD, màn hình và dữ liệu của khách.
-
Kiểm tra và khoanh vùng lỗi
Test sạc HP Smart, jack DC-in, pin, SSD M.2 SATA, RAM DDR3L, BIOS, hình ảnh, DisplayPort, USB 3.0, docking connector và các linh kiện liên quan.
-
Đối chiếu đúng main
Xác minh model HP EliteBook Folio 1040 G2, CPU Core i5-5200U, board 13324-1, mã HP SPS 798518, RAM DDR3L, SSD M.2 SATA và bố trí cổng.
-
Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh/tra keo khi cần, test nguồn, sạc, RAM, SSD, màn hình, cổng, Wi-Fi, âm thanh, bàn phím, ForcePad và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc HP Smart/dock để hạn chế lỗi tái phát.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Đóng gói main HP EliteBook Folio 1040 G2 i5-5200U 13324-1 chống sốc khi gửi tỉnh – khách nhận hàng, kiểm tra rồi thanh toán
Câu hỏi thường gặp
13324-1 là mã gì trên main HP EliteBook Folio 1040 G2?
13324-1 là mã board dùng để nhận diện bo mạch thực tế. Với bản i5-5200U, khách nên đối chiếu thêm mã HP SPS 798518-001, 798518-501 hoặc 798518-601 để tránh nhầm bản CPU khác.
Main 798518-001, 798518-501 và 798518-601 khác gì nhau?
Đây là các mã HP SPS cho system board dùng CPU Intel Core i5-5200U, khác theo nhóm cấu hình/hệ điều hành gốc. Khi thay thực tế cần ưu tiên đúng CPU, board number, layout cổng và mã SPS trên tem.
Main HP EliteBook Folio 1040 G2 i5-5200U dùng RAM gì?
Main dùng DDR3L-1600 / PC3L-12800, có 4GB onboard trên bo mạch và 1 khe SODIMM DDR3L, tổng tối đa 8GB theo cấu hình máy.
Máy dùng SSD loại nào?
HP EliteBook Folio 1040 G2 dùng SSD M.2 SATA III 2280. Không nên ghi nhầm là SSD NVMe vì bản này thuộc đời SATA M.2.
Main này có HDMI hoặc USB-C không?
Không. Bản HP EliteBook Folio 1040 G2 i5-5200U 13324-1 dùng DisplayPort 1.2, 2 USB 3.0, docking connector, jack audio, khe MicroSD và cổng sạc HP Smart 4.5mm.
Không nhận sạc có chắc chắn phải thay main không?
Chưa chắc. Cần kiểm củ sạc, dây sạc, jack DC-in 4.5mm, pin, mạch nhận adapter và nguồn chờ. Nếu chập lan hoặc mất nhiều nguồn trên bo mạch thì thay main sẽ ổn định hơn.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD nên thay bo mạch thường không làm mất dữ liệu. Tuy nhiên khách vẫn nên sao lưu trước nếu máy còn truy cập được, nhất là khi máy từng vào nước hoặc chập nguồn.
Cần gửi gì để báo giá chính xác?
Khách nên gửi serial, product number, ảnh tem đáy, ảnh mã 13324-1, ảnh tem HP SPS 798518, ảnh hai mặt bo mạch, ảnh khu vực SSD/RAM/cụm cổng và mô tả lỗi thực tế.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
