Main HP EliteBook 8570W | VELMA_CR_HPB MV_MB_V1
HP EliteBook 8570w là mobile workstation 15.6" chuyên CAD, 3D, render, kỹ thuật và đồ họa chuyên sâu, nên nhóm lỗi thực tế trên main laptop của dòng này khác rõ với laptop phổ thông. Ngoài lỗi cơ bản như không lên nguồn, cắm sạc không vào, bật lên rồi tắt, model này còn rất hay gặp các lỗi đặc trưng workstation như đang dựng hình thì sập, quạt quay nhưng không lên hình, không nhận Quadro, xuất màn ngoài qua DisplayPort chập chờn, USB 3.0 nhận rồi rớt khi copy nặng, eSATA/USB combo lỗi, LAN rớt khi truyền file lớn, máy vừa cắm sạc vừa tải nặng nhưng pin vẫn tụt hoặc treo logo HP khi boot bằng SSD/HDD. Với board VELMA_CR_HPB MV_MB_V1, lỗi thường tập trung ở mạch sạc công suất cao, khối nguồn CPU/GPU, khu vực GPU workstation Quadro, nhánh lưu trữ SATA/mSATA, cùng cụm USB 3.0 / DisplayPort / eSATA / LAN sau thời gian dài chạy tải nặng liên tục.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã VELMA_CR_HPB MV_MB_V1 cho HP EliteBook 8570w.
- Dòng này là workstation 15.6" có nhiều cổng và tải nặng, nên khi đặt bo mạch chủ laptop cần đối chiếu kỹ 2 USB 3.0, 2 USB 2.0, 1 eSATA/USB 2.0 combo, VGA, DisplayPort, RJ45, 1394a, ExpressCard/54, SD/MMC, khu vực GPU Quadro và cụm tản nhiệt.
- Nên test nhanh theo checklist: nguồn, sạc, nhận RAM, nhận HDD/SSD, nhận GPU rời, USB 3.0, DisplayPort, eSATA, LAN, âm thanh, bàn phím số, point stick, touchpad và webcam trước khi giao.
- Phù hợp lỗi lặp như không nguồn, không sạc, bật tắt, nóng sập khi render, lỗi GPU rời, treo logo hoặc lỗi cổng USB/DP/eSATA/LAN khó ổn định.
- Thay motherboard + vệ sinh bụi sâu + thay keo tản đúng chuẩn workstation + kiểm tra kỹ jack nguồn, khu VRM, quạt và heatsink.
- Test thực tế sau thay: sạc-xả, khởi động nhiều lần, test ổ SATA, test nhiệt CPU/GPU, test USB 3.0, DisplayPort, eSATA, LAN và chạy tải workstation theo thời gian để hạn chế lỗi “dùng đồ họa mới lộ”.
Mua main HP EliteBook 8570w: đúng mã – đúng cổng – đúng cấu trúc workstation
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: VELMA_CR_HPB MV_MB_V1
- Dòng: HP EliteBook 8570w
- Cần đối chiếu: jack nguồn HP Smart, 2 USB 3.0, 2 USB 2.0, eSATA/USB 2.0 combo, VGA, DisplayPort, RJ45, 1394a, ExpressCard/54, khe SD/MMC, đầu cáp ổ cứng và cụm quạt/tản
Hợp máy không nguồn/không sạc, bật tắt, lỗi GPU Quadro, treo logo, nóng sập hoặc lỗi cổng khó ổn định.
- Kiểm tra đường DC-in và mạch sạc công suất cao trước/sau khi thay
- Vệ sinh quạt + thay keo, test nhiệt CPU/GPU và độ ổn định
- Test RAM/HDD/USB 3.0/LAN/DisplayPort/eSATA/bàn phím/touchpad theo checklist
Gọi/nhắn để đối chiếu đúng board VELMA_CR_HPB MV_MB_V1, xác định đúng cụm cổng và báo giá theo tình trạng thực tế của máy.

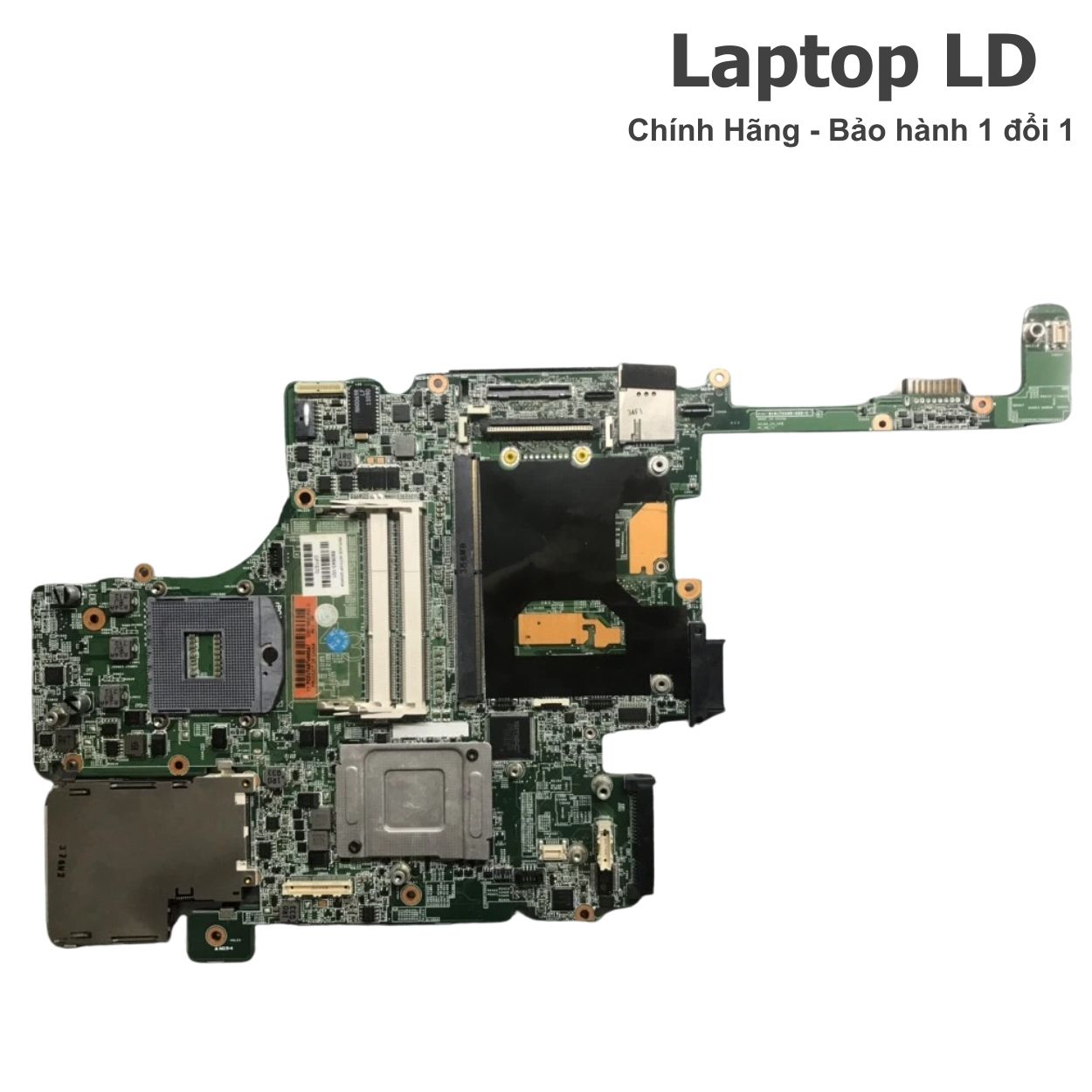

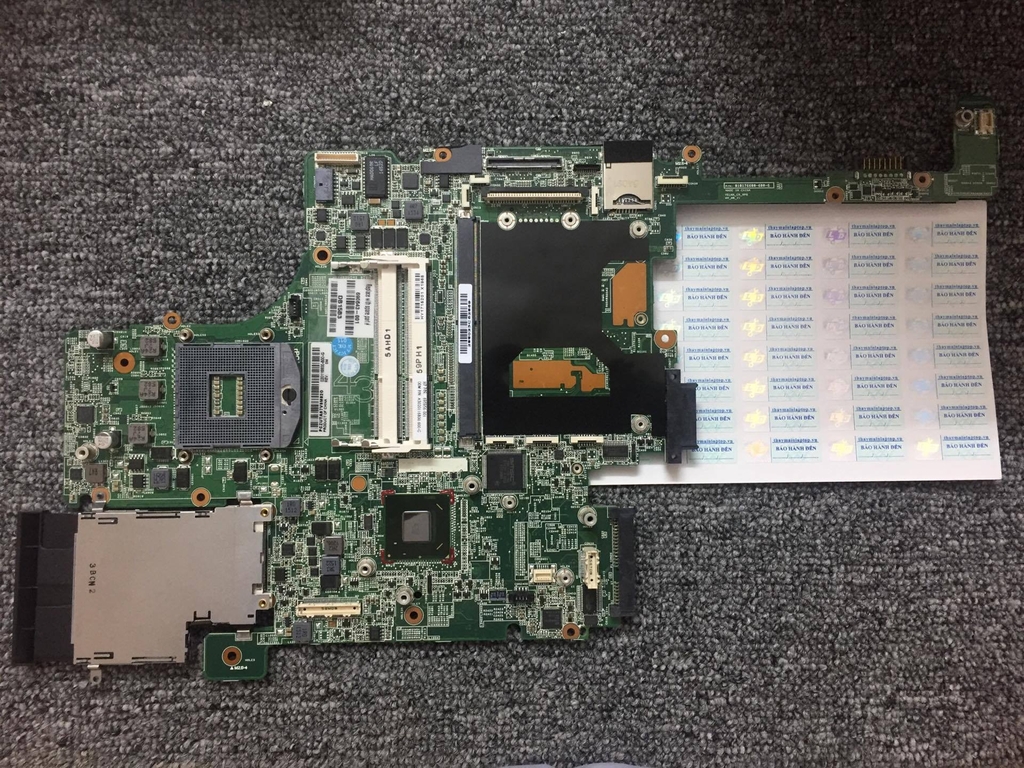

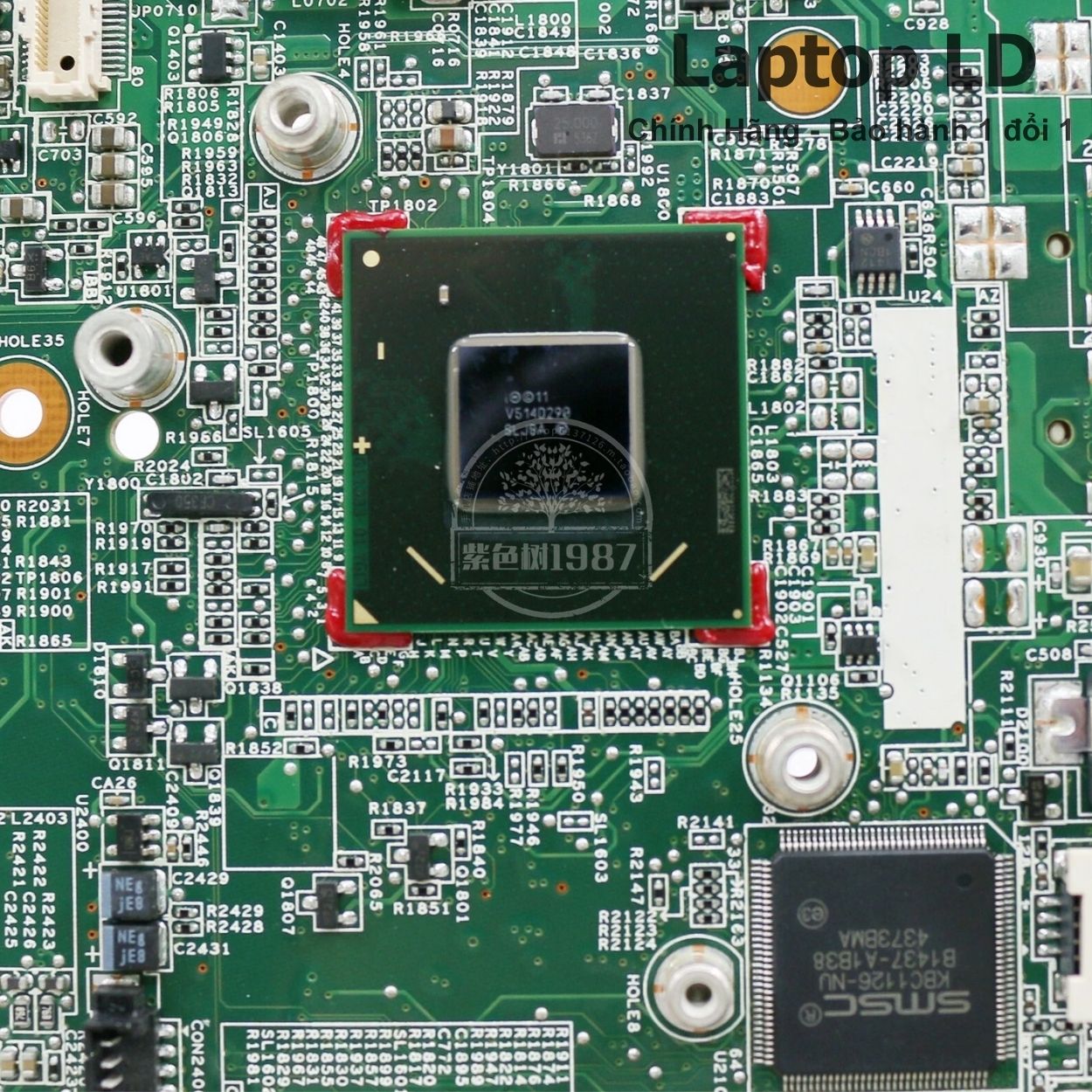

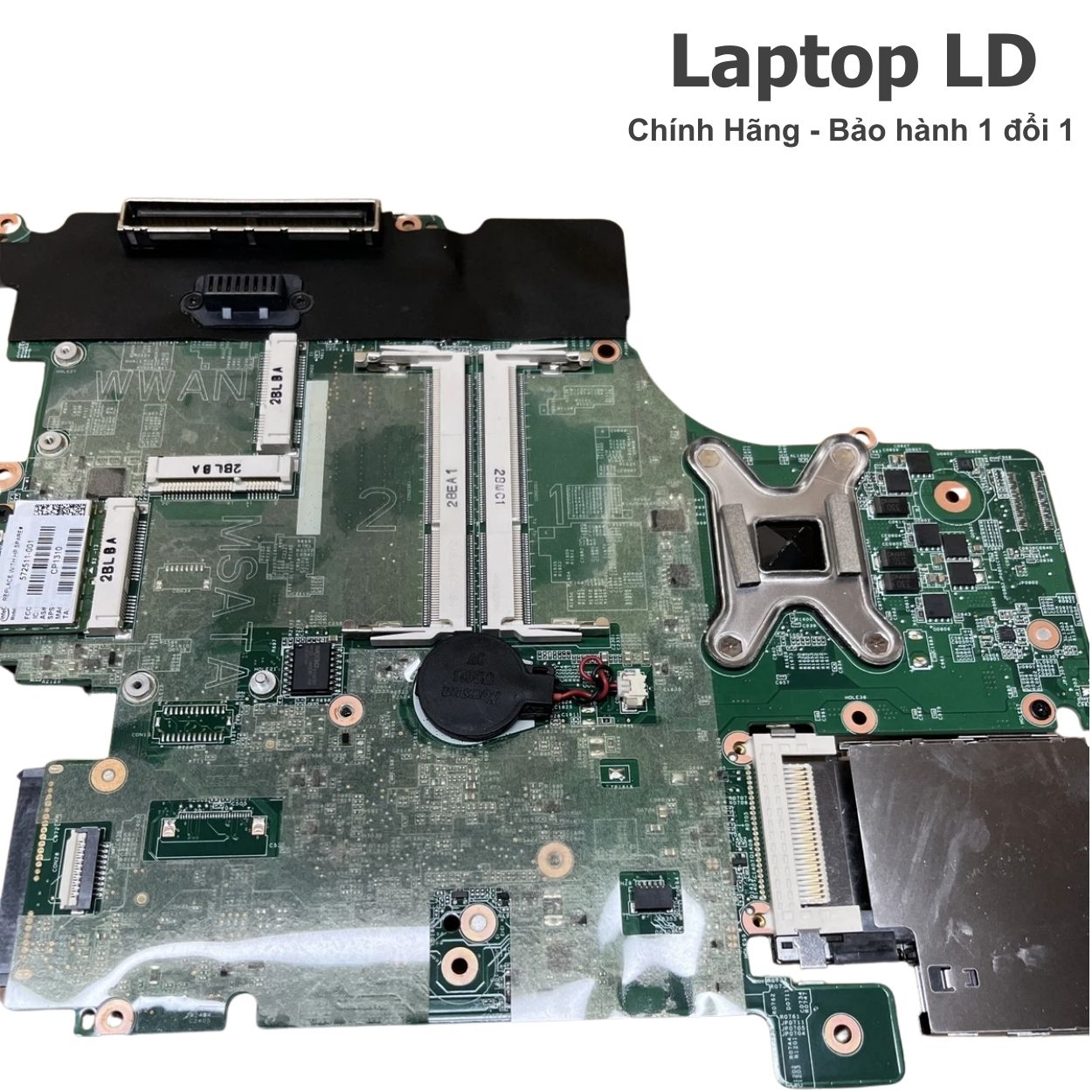

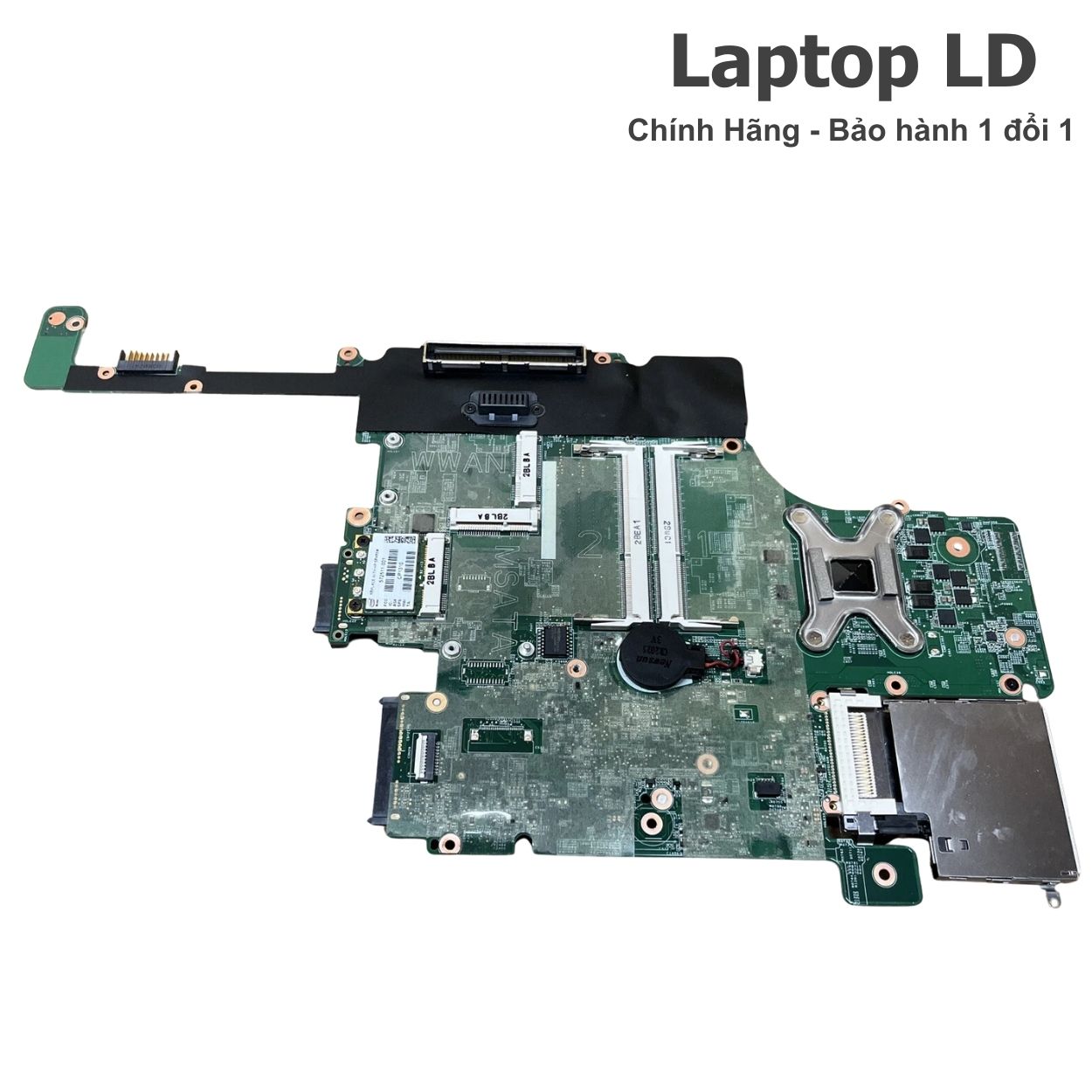

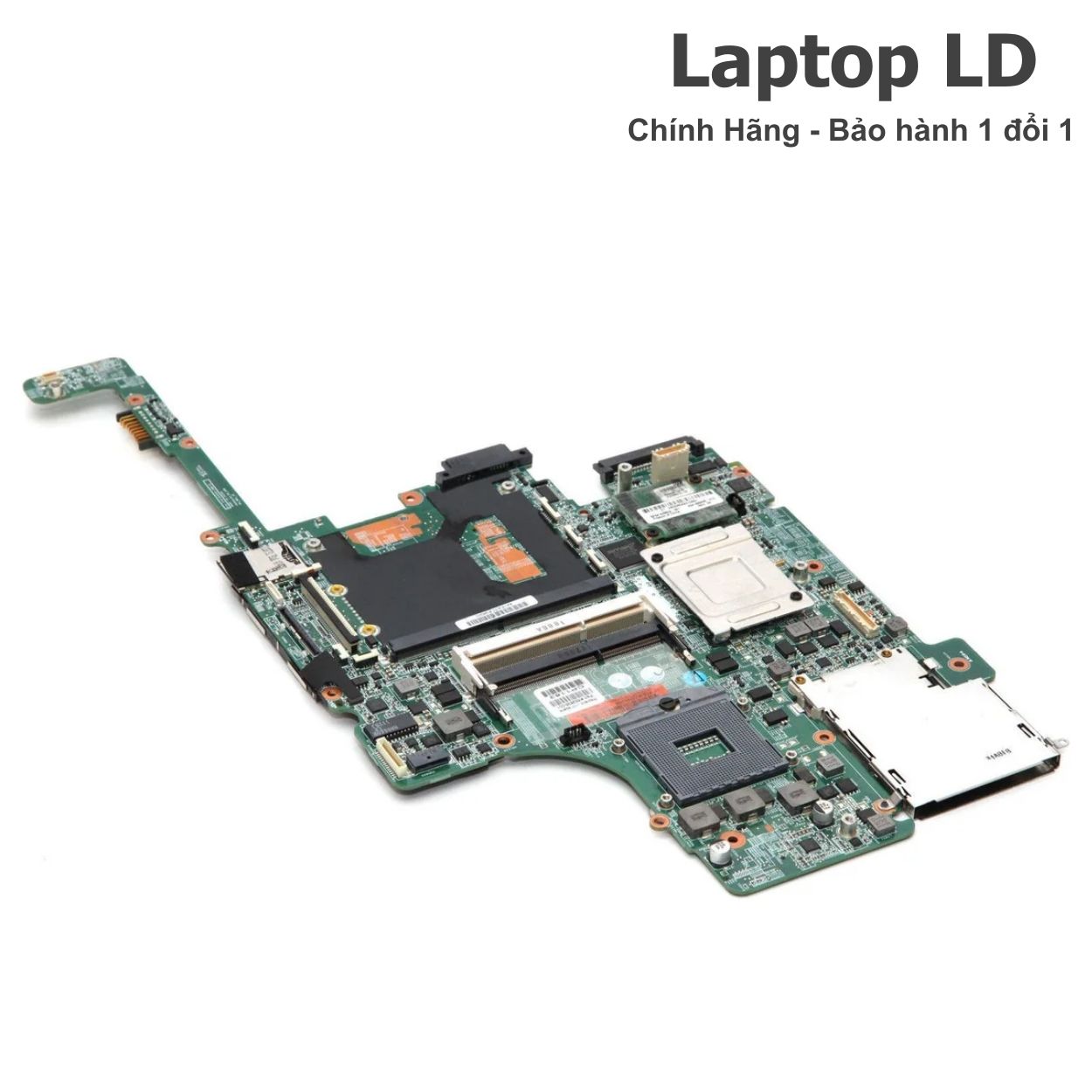

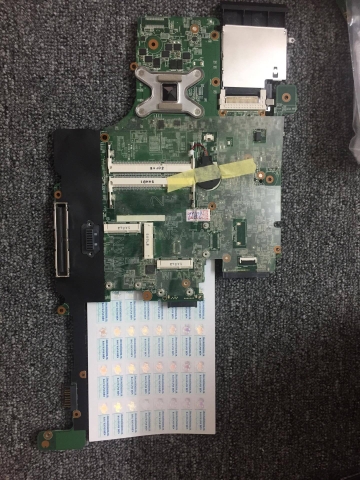

Hình ảnh tham khảo (VELMA_CR_HPB MV_MB_V1 & cụm cổng)
- Đang render hoặc chạy CAD nặng thì sập: đây là bệnh rất đặc trưng của 8570w vì máy là mobile workstation thật sự, tải CPU/GPU cao và kéo dài. Khi quạt bụi dày, keo khô hoặc VRM xuống theo nhiệt, máy thường vẫn vào được hệ điều hành nhưng sập khi bắt đầu tải nặng.
- Quạt quay nhưng không lên hình: ngoài LCD/cáp màn, model này phải nghĩ nhiều đến GPU Quadro, nhánh nguồn GPU hoặc lỗi chuyển hình giữa Intel HD và đồ họa rời.
- Không nhận Quadro ổn định: có trường hợp máy boot được nhưng driver nặng hoặc phần mềm chuyên dụng mới làm lộ lỗi, nên cần test theo đúng kiểu workstation chứ không chỉ xem có hình là xong.
- Máy vừa cắm sạc vừa tải nặng nhưng pin vẫn tụt: 8570w dùng adapter công suất cao; nếu adapter yếu, jack nguồn Smart lỏng hoặc mạch sạc công suất trên main laptop không còn bền, pin có thể vẫn tụt khi máy chạy đồ họa nặng.
- Treo logo HP khi boot bằng SSD/HDD: dòng này hỗ trợ nhiều cấu hình lưu trữ, nên cần khoanh vùng kỹ ổ SATA, caddy, cáp, BIOS và mSATA cache trước khi kết luận hỏng board.
- USB 3.0 rớt thiết bị khi copy nặng: cắm chuột hay USB nhỏ vẫn có thể dùng bình thường, nhưng khi cắm box HDD/SSD để copy lâu thì nhánh cấp dòng USB mới bộc lộ bệnh.
- DisplayPort hoặc VGA lúc có hình lúc mất: với 8570w, xuất màn ngoài là nhu cầu thực tế nhiều nên cổng hình phải test đủ thời gian; có trường hợp chỉ lỗi riêng DisplayPort chứ không hỏng toàn bộ cụm xuất hình.
- eSATA/USB combo lỗi: đây là cổng ít được test kỹ ở nhiều nơi nhưng với khách còn dùng ổ ngoài eSATA thì lỗi này rất khó chịu và cần kiểm riêng.
- LAN rớt khi truyền file lớn: cổng mạng vẫn có thể vào internet nhẹ bình thường nhưng chỉ khi kéo file nội bộ hoặc truyền dữ liệu lâu mới lộ lỗi chập chờn.
- Bàn phím số / point stick / touchpad chập chờn sau tháo máy: 8570w có layout bàn phím đầy đủ và nhiều cáp điều khiển, nếu ráp chưa chuẩn hoặc socket chưa khóa chặt rất dễ sinh lỗi sau thay.
Thông số kỹ thuật HP EliteBook 8570w (VELMA_CR_HPB MV_MB_V1)
| Mã main | VELMA_CR_HPB MV_MB_V1 |
|---|---|
| Dòng máy | HP EliteBook 8570w Mobile Workstation |
| Chipset | Mobile Intel QM77 Express Chipset |
| CPU | Intel Core i7 quad-core thế hệ 3 Ivy Bridge hoặc Intel Core i7 / i5 dual-core thế hệ 3 tùy cấu hình máy |
| GPU | NVIDIA Quadro K1000M 2GB DDR3 hoặc NVIDIA Quadro K2000M 2GB DDR3 theo cấu hình; một số cấu hình workstation dùng đồ họa AMD chuyên dụng |
| RAM | DDR3 1600MHz • bản dual-core hỗ trợ 2 khe tối đa 16GB • bản quad-core hỗ trợ 4 khe tối đa 32GB |
| Lưu trữ | Ổ SATA 2.5" HDD/SSD • hỗ trợ mSATA cache/SSD theo cấu hình máy |
| Màn hình | 15.6" workstation panel • có các cấu hình HD+/FHD và DreamColor theo phiên bản |
| Cổng kết nối | 2 USB 3.0 • 2 USB 2.0 (1 cổng sạc) • 1 eSATA/USB 2.0 combo • 1 VGA • 1 DisplayPort • 1 mic in • 1 headphone out • 1 IEEE 1394a • 1 RJ-45 • 1 docking connector • 1 secondary battery connector • power connector |
| Khe mở rộng | 1 ExpressCard/54 • 1 SD/MMC card reader |
| Kết nối không dây | Wi-Fi • Bluetooth tùy cấu hình • tùy chọn WWAN theo máy |
| Bàn phím / touchpad | Bàn phím full-size chống tràn có numpad • một số máy có đèn nền • touchpad + point stick |
| Pin | Pin Li-Ion 8-cell 83Wh hoặc 8-cell 75Wh Long Life theo cấu hình; có tùy chọn pin phụ mở rộng |
| Adapter | HP Smart AC Adapter 120W / 150W / 200W tùy cấu hình GPU và option đi kèm |
| Kích thước / cân nặng | Khoảng 38.2 x 25.8 x 3.5–3.7 cm • nặng từ khoảng 3.0 kg |
Lưu ý: EliteBook 8570w có nhiều cấu hình CPU, GPU workstation, RAM và lưu trữ khác nhau. Khi đặt bo mạch chủ laptop, nên đối chiếu đúng board VELMA_CR_HPB MV_MB_V1, đúng bố cục cổng, cụm tản nhiệt, khu vực GPU rời, số khe RAM và nhánh lưu trữ để tránh lệch bản.
Khi nào nên thay main cho HP EliteBook 8570w?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà lỗi vẫn tái diễn):
- Cắm sạc không vào, phải giữ đầu sạc mới nhận hoặc máy vừa cắm điện vừa tải nặng nhưng pin vẫn tụt.
- Nhấn nguồn không phản hồi, hoặc bật lên rồi tắt / sáng đèn nguồn vài giây rồi ngắt liên tục.
- Quạt quay nhưng không lên hình, hoặc vào máy được nhưng mở phần mềm đồ họa là đứng / màn đen / sập.
- Máy treo logo HP, boot rất chậm hoặc không nhận HDD/SSD lặp lại dù đã thay ổ khác để thử.
- USB 3.0, DisplayPort, eSATA, LAN hoặc audio lỗi theo thời gian, đang dùng thì mất kết nối hoặc hoạt động thiếu ổn định.
- Có dấu hiệu ẩm/oxy hóa quanh khu vực jack sạc, GPU, USB, LAN, VRM nguồn CPU/GPU hoặc socket lưu trữ.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay: phương án nào hợp lý hơn với HP EliteBook 8570w?
- Jack sạc HP Smart lỏng/chập chờn: thay jack hoặc xử lý DC-in chuẩn, test lại quá trình sạc.
- Nóng sập do bụi/keo khô: vệ sinh quạt – heatsink, thay keo tản và chạy test nhiệt CPU/GPU.
- Treo logo do HDD/SSD/mSATA yếu hoặc cáp lưu trữ lỏng: thay ổ hoặc kiểm tra lại kết nối trước.
- Không lên nguồn/bật tắt do standby suy hoặc chập tải sâu.
- Không sạc do mạch sạc công suất cao lỗi sâu, sửa nhiều lần vẫn tái phát.
- Nguồn CPU/GPU, nhánh lưu trữ hoặc nhiều cổng USB/DP/eSATA/LAN lỗi đồng thời, máy dùng không còn ổn định.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter HP đúng công suất → test rung nhẹ đầu sạc 15–20 phút → kiểm tra/thay jack DC-in → tháo vệ sinh quạt, thay keo → test RAM từng thanh → thử HDD/SSD khác → khởi động lại nhiều lần → test DisplayPort bằng màn và dây khác → test USB 3.0 copy file lớn → chạy tải CPU/GPU để kiểm tra nhiệt và độ ổn định.
Gợi ý quyết định: nếu đã xử lý jack sạc, quạt/tản, RAM và ổ lưu trữ mà máy vẫn nóng sập hoặc DisplayPort/USB/LAN lỗi lặp, nên kiểm tra sâu và cân nhắc thay đúng main 8570w.
Lỗi thường gặp trên HP EliteBook 8570w (VELMA_CR_HPB MV_MB_V1)
- Không nhận sạc / vừa tải vừa cắm nhưng pin vẫn tụt: jack nguồn mòn, adapter yếu, mạch nguồn vào suy hoặc mạch sạc công suất cao có vấn đề.
- Bật lên rồi tắt: nguồn standby 3V/5V không ổn, chập nhánh USB hoặc nguồn CPU/GPU có vấn đề.
- Quạt quay nhưng không lên hình: RAM lỗi tiếp xúc, GPU Quadro, cáp màn hoặc nhánh cấp hình không ổn định.
- Vào phần mềm nặng là đơ hoặc sập: nguồn GPU, VRM GPU hoặc chip đồ họa rời hoạt động không bền dưới tải.
- Treo logo HP / boot chậm: HDD/SSD yếu, mSATA lỗi, caddy/cáp lỏng hoặc nhánh lưu trữ trên board không ổn.
- USB 3.0 rớt thiết bị khi copy nặng: cổng USB xuống cấp, oxy hóa hoặc nhánh cấp dòng USB suy.
- DisplayPort / eSATA / LAN lỗi theo thời gian: cổng lỏng, tín hiệu suy hoặc nhánh I/O xuống cấp.
- Bàn phím numpad / point stick / touchpad chập chờn: socket cáp hoặc đường tín hiệu trên board không ổn định.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc chập chờn / vừa dùng nặng vừa cắm nhưng pin vẫn tụt |
|---|---|
| Nguyên nhân | Jack DC-in lỏng • adapter công suất không đủ • mạch nguồn vào lỗi • mạch sạc công suất cao suy |
| Cách khoanh vùng | Thử adapter đúng chuẩn → lắc nhẹ đầu sạc 15–20 phút → kiểm tra/thay jack → vừa cắm sạc vừa chạy tải → nếu vẫn lỗi, kiểm tra sâu phần nguồn vào |
| Triệu chứng | Quạt quay nhưng không lên hình |
| Nguyên nhân | RAM lỗi tiếp xúc • GPU Quadro lỗi • nhánh cấp hình yếu • cáp màn không ổn |
| Cách khoanh vùng | Test từng thanh RAM → test màn ngoài VGA/DisplayPort → tháo tối giản ổ lưu trữ → nếu vẫn không hình, ưu tiên khoanh vùng GPU/nguồn GPU |
| Triệu chứng | Mở phần mềm nặng là đứng hoặc sập |
| Nguyên nhân | VRM GPU suy • nguồn GPU không bền • keo tản khô • quạt/tản kém hiệu quả |
| Cách khoanh vùng | Vệ sinh quạt + thay keo → chạy tải CPU/GPU 20–30 phút → theo dõi nhiệt/xung → nếu vẫn lặp dù nhiệt không quá cao, khoanh vùng sâu GPU/VRM |
| Triệu chứng | Treo logo HP / boot chậm / mất ổ |
| Nguyên nhân | HDD lỗi • SSD yếu • mSATA lỗi • caddy/cáp lỏng • nhánh lưu trữ không ổn |
| Cách khoanh vùng | Test HDD/SSD khác → kiểm caddy/cáp → reset BIOS → khởi động lại nhiều lần → nếu vẫn lặp, kiểm tra sâu nhánh lưu trữ |
| Triệu chứng | USB 3.0 / DisplayPort / eSATA / LAN chập chờn |
| Nguyên nhân | Cổng lỏng/oxy hóa • nhánh I/O suy • lỗi tín hiệu theo tải |
| Cách khoanh vùng | Vệ sinh cổng → test thiết bị ngoài → copy file lớn hoặc xuất màn lâu 10–20 phút → theo dõi rớt kết nối |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, tháo pin và xả điện trước khi thao tác.
- Tháo nắp service door, tháo pin, ổ cứng/SSD, RAM, card Wi-Fi và các module cần thiết; lưu ý phân loại ốc đúng vị trí của chassis workstation.
- Tháo bàn phím, cáp bàn phím, touchpad, point stick, cáp màn hình, loa, jack nguồn, cáp lưu trữ và các kết nối liên quan.
- Tháo cụm tản nhiệt CPU/GPU đúng thứ tự, vệ sinh sạch quạt – heatsink trước khi lắp lại.
- Căn bo mạch chủ laptop theo cụm cổng USB/DisplayPort/eSATA/LAN rồi đặt đúng vị trí, test sơ bộ: nhận sạc, lên nguồn, nhận RAM, nhận HDD/SSD.
- Ráp hoàn thiện và test theo checklist: sạc-xả, nhiệt CPU/GPU, USB 3.0, LAN, DisplayPort, eSATA, âm thanh, bàn phím full-size, point stick, touchpad, webcam.
- Chạy test theo thời gian trước khi bàn giao để bắt lỗi “dùng đồ họa mới sập”, “copy file mới rớt USB/LAN” hoặc “xuất hình DisplayPort lâu mới mất tín hiệu”.
Checklist test sau khi mua/thay
- Test sạc: cắm sạc ổn định 15–20 phút; vừa cắm vừa chạy tải không tụt pin bất thường.
- Test pin: máy vừa chạy vừa sạc bình thường, phần trăm pin tăng ổn định.
- Test nguồn: bật/tắt nhiều lần; không còn lỗi sáng đèn rồi tắt.
- Test RAM: nhận đủ dung lượng; test từng khe nếu cần.
- Test lưu trữ: HDD/SSD đọc ghi ổn định; restart vài lần để bắt lỗi treo logo.
- Test USB 3.0 / USB 2.0: cắm USB và ổ cứng ngoài, copy file lớn 10–20 phút.
- Test LAN: ping & transfer 10–15 phút để bắt lỗi rớt mạng khi tải.
- Test DisplayPort / VGA: xuất hình ổn định trên màn ngoài, không mất tín hiệu giữa chừng.
- Test eSATA/USB combo nếu khách dùng ổ ngoài chuẩn này.
- Test nhiệt: chạy tải CPU/GPU liên tục và theo dõi quạt/nhiệt, không tự sập.
- Test âm thanh + bàn phím số + point stick + touchpad + webcam hoạt động đầy đủ sau khi ráp máy.
Giá linh kiện & giá thay HP EliteBook 8570w
Giá main VELMA_CR_HPB MV_MB_V1 (linh kiện)
Giá phụ thuộc tình trạng tổng thể của board, khu vực jack sạc, độ đẹp của cụm cổng, mức oxy hóa, tình trạng socket lưu trữ, khu vực GPU Quadro và độ ổn định thực tế khi test. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh kiểm tra cổng, làm sạch quạt/tản và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu khách chưa đồng ý.
Thay cho HP EliteBook 8570w có lấy ngay không?
Nếu có sẵn đúng board, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy test sạc, test nhiệt CPU/GPU, test ổ lưu trữ, test USB/DisplayPort/eSATA/LAN theo thời gian để bắt lỗi ẩn, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 9.1/10 (sạc ổn định + boot bền + nhận đủ RAM/HDD/SSD + USB 3.0/DisplayPort/LAN test đạt + chạy tải workstation không sập).
Khách kỹ thuật – đồ họa: “Máy trước đó đang render thì sập, cắm màn ngoài qua DisplayPort lúc được lúc không, USB 3.0 copy file nặng hay rớt. Sau khi thay xong thì khởi động ổn hơn, chạy tải nặng bền hơn và các cổng dùng ổn định hơn nhiều.”
Phản hồi kỹ thuật: “Đã test jack sạc công suất cao, test pin nạp/xả, test RAM/HDD/SSD, test USB 3.0 copy file lớn, test LAN transfer, test DisplayPort/VGA, kiểm tra bàn phím numpad/point stick/touchpad/webcam và chạy tải CPU/GPU theo thời gian trước khi bàn giao.”
Câu hỏi thường gặp
EliteBook 8570w cắm sạc chập chờn có phải luôn do board không?
Không hẳn. Dòng này dùng adapter công suất khá cao nên cần loại trừ adapter yếu, jack sạc mòn hoặc socket DC-in lỏng trước. Nếu đã thử sạc đúng chuẩn và xử lý phần jack mà vẫn lỗi, khi đó mới ưu tiên kiểm tra sâu mạch sạc trên main laptop.
Máy vào phần mềm nặng là sập có chắc phải thay main không?
Chưa chắc. Cần loại trừ nhiệt độ quá cao, quạt bẩn, keo tản khô và lỗi ổ lưu trữ/driver trước. Nhưng nếu đã vệ sinh, thay keo và test lại mà vẫn đơ hoặc sập khi vào tải GPU, cần nghi mạnh đến nguồn GPU hoặc mainboard laptop.
Nhận máy sau thay cần test gì quan trọng nhất?
Nên ưu tiên: test sạc ổn định khi vừa cắm vừa chạy tải, test boot nhiều lần, test HDD/SSD, test USB 3.0 copy file lớn, test LAN transfer, test DisplayPort màn ngoài, test eSATA nếu có nhu cầu và theo dõi nhiệt khi chạy tải CPU/GPU liên tục.
Liên hệ
Laptop LD – Tư vấn & kỹ thuật: 0965.030.032 • thaymainlaptop.vn
Zalo/Chat: 8:30–20:30 (T2–CN). Hỗ trợ giao hàng toàn quốc; nhận thay tại Thanh Xuân (Hà Nội) và Khoái Châu (Hưng Yên).
Gọi để đối chiếu đúng phiên bản board, kiểm tra cụm jack sạc, cụm cổng, GPU workstation và nhận báo giá theo tình trạng thực tế.
