Main HP EliteBook 8570P | 6570B | casper-dis_cr_hpb
HP EliteBook 8570p và HP ProBook 6570b dùng chung nền tảng board casper-dis_cr_hpb, đều là laptop business 15.6" đời Ivy Bridge nhưng đặc tính sử dụng thực tế khác với dòng workstation 8570w. Vì vậy nhóm lỗi trên main laptop này thường không thiên về tải GPU nặng như workstation, mà nghiêng về các lỗi doanh nghiệp – văn phòng như không lên nguồn, cắm sạc không vào, bật lên rồi tắt, sáng đèn nhưng không POST, treo logo HP, không nhận ổ cứng, USB 3.0 chập chờn, DisplayPort hoặc VGA ra hình không ổn định, LAN vào mạng nhẹ vẫn được nhưng truyền file lớn thì rớt, ExpressCard / SD card lỗi theo thời gian hoặc bàn phím có point stick chập chờn sau tháo lắp. Với board casper-dis_cr_hpb, lỗi thường tập trung ở jack nguồn HP Smart, mạch sạc, nguồn chờ 3V/5V, nhánh SATA, cụm USB 3.0 / DisplayPort / VGA / LAN và các socket cáp bàn phím – point stick – touchpad sau thời gian dùng lâu.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng nền board casper-dis_cr_hpb cho HP EliteBook 8570p hoặc HP ProBook 6570b.
- Dòng này là business 15.6" dùng nhiều trong văn phòng và doanh nghiệp, nên khi đặt bo mạch chủ laptop cần đối chiếu kỹ 2 khe RAM, ổ SATA 2.5", 2 USB 3.0, 2 USB 2.0, DisplayPort, VGA, LAN RJ45, ExpressCard/54, SD card và layout bàn phím có point stick.
- Nên test nhanh theo checklist: nguồn, sạc, nhận RAM, nhận HDD/SSD, USB 3.0, DisplayPort, VGA, LAN, âm thanh, bàn phím số, point stick, touchpad, webcam trước khi giao.
- Phù hợp lỗi lặp như không nguồn, không sạc, bật tắt, treo logo, không nhận ổ, lỗi USB/DisplayPort/VGA/LAN hoặc máy đã sửa nhưng vẫn chập chờn.
- Thay motherboard + vệ sinh bụi sâu + thay keo tản nhiệt + kiểm tra kỹ jack nguồn, cáp bàn phím, cáp point stick, cáp touchpad và cáp ổ cứng.
- Test sau thay theo đúng bệnh dòng business: sạc-xả, khởi động nhiều lần, test ổ SATA, test USB 3.0, DisplayPort, VGA, LAN, ExpressCard, SD card và theo dõi nhiệt để hạn chế lỗi phát sinh sau bàn giao.
Mua main HP EliteBook 8570p | 6570b: đúng mã – đúng cổng – đúng cấu trúc business 15.6"
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Nền board: casper-dis_cr_hpb
- Dòng tương thích: HP EliteBook 8570p / HP ProBook 6570b
- Cần đối chiếu: jack nguồn HP Smart, 2 USB 3.0, 2 USB 2.0, VGA, DisplayPort, LAN RJ45, audio combo, ExpressCard/54, SD card, đầu cáp HDD SATA và cụm quạt/tản
Hợp máy không nguồn/không sạc, bật tắt, treo logo, lỗi lưu trữ hoặc lỗi cổng khó ổn định.
- Kiểm tra đường DC-in và mạch sạc trước/sau khi thay
- Vệ sinh quạt + thay keo, test nhiệt CPU và độ ổn định
- Test RAM/HDD/USB 3.0/LAN/DisplayPort/VGA/bàn phím/touchpad theo checklist
Gọi/nhắn để đối chiếu đúng board casper-dis_cr_hpb, xác định đúng cụm cổng và báo giá theo tình trạng thực tế của máy.

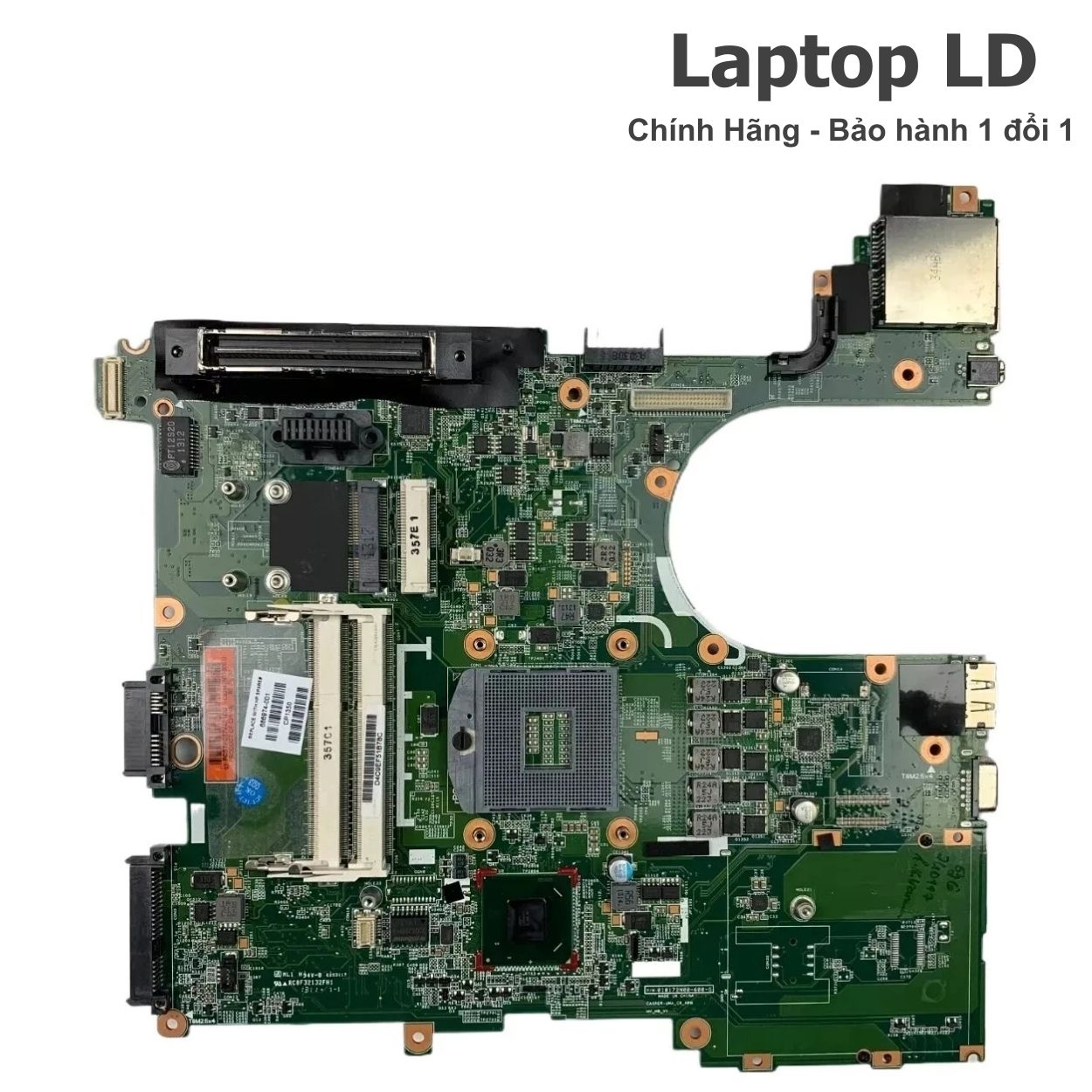

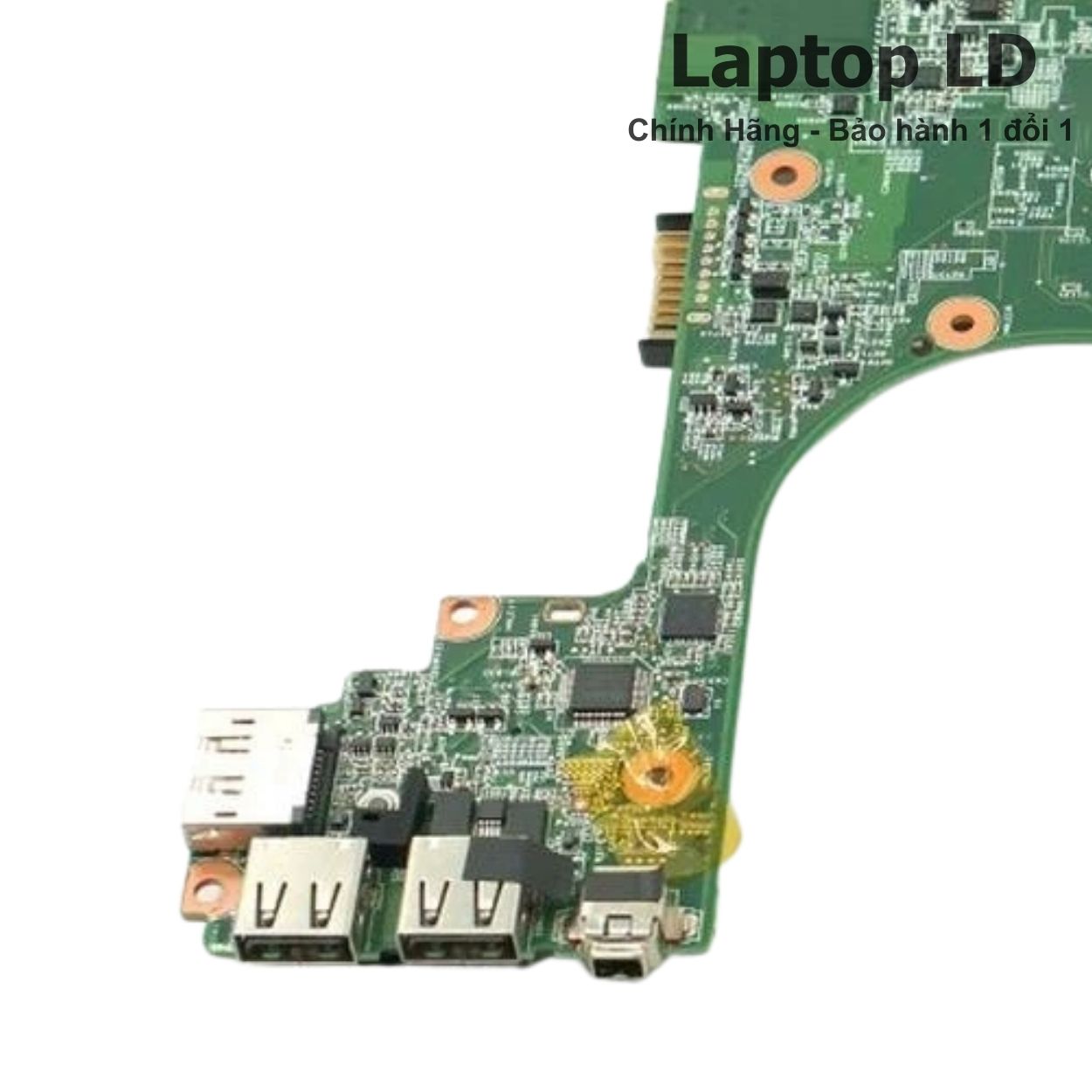

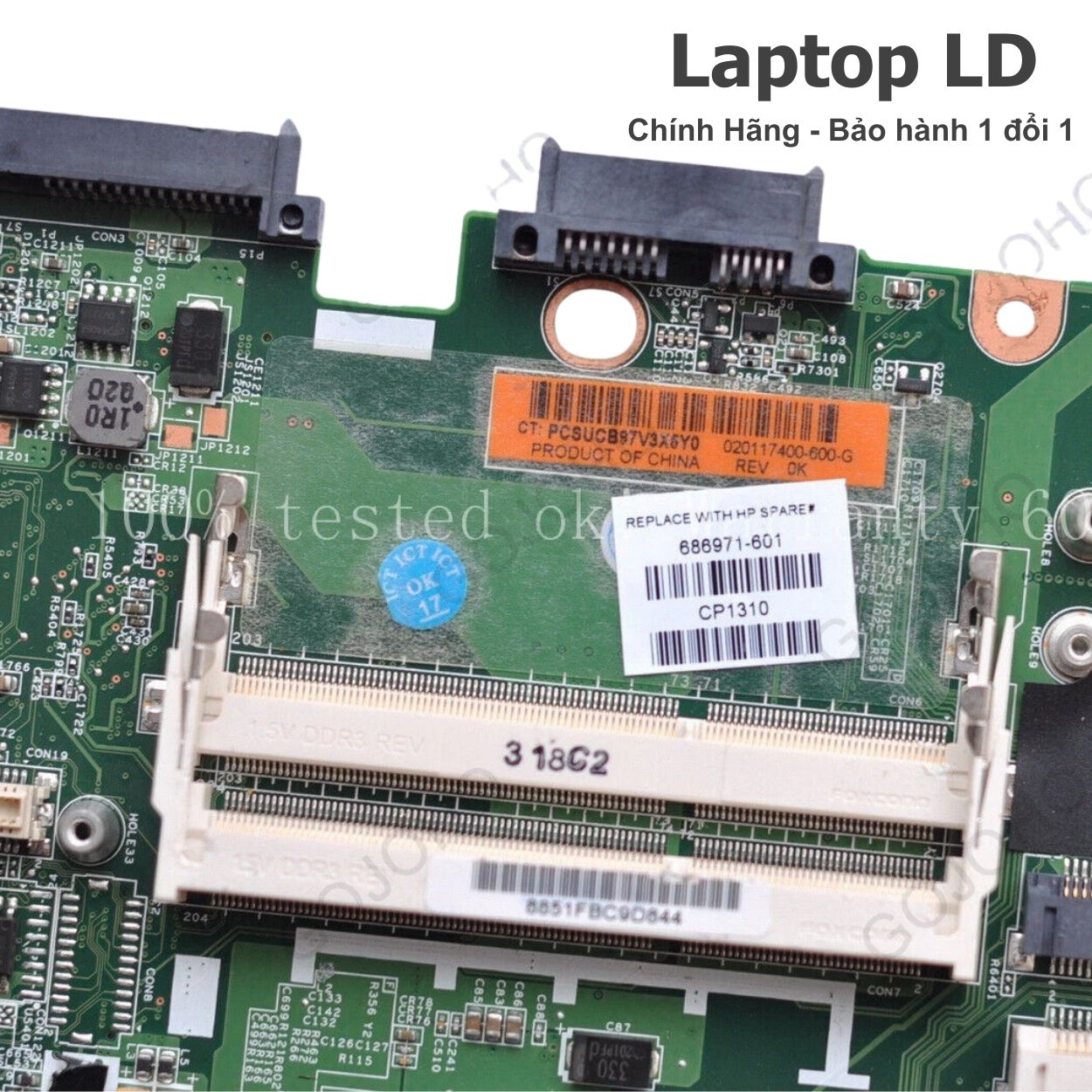

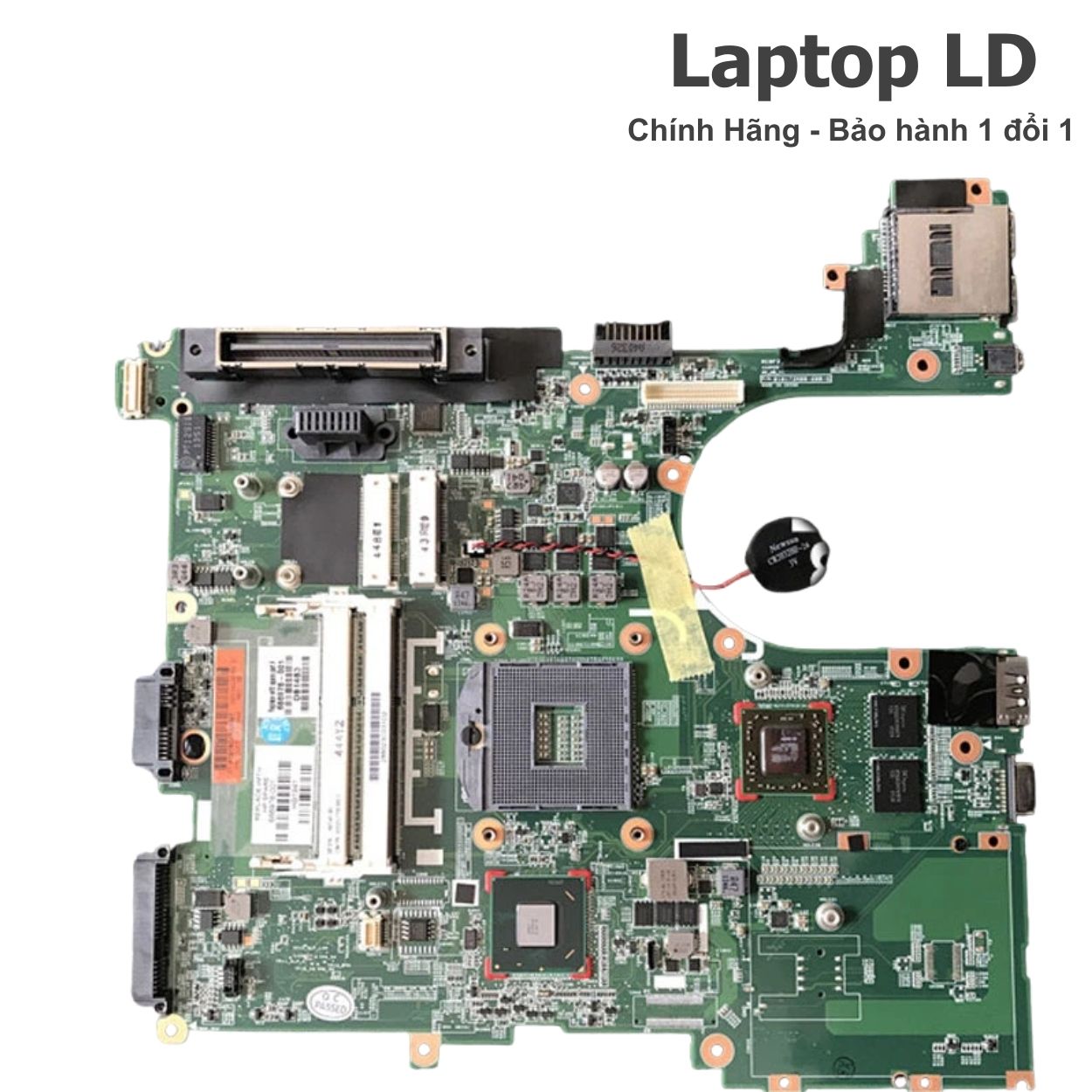

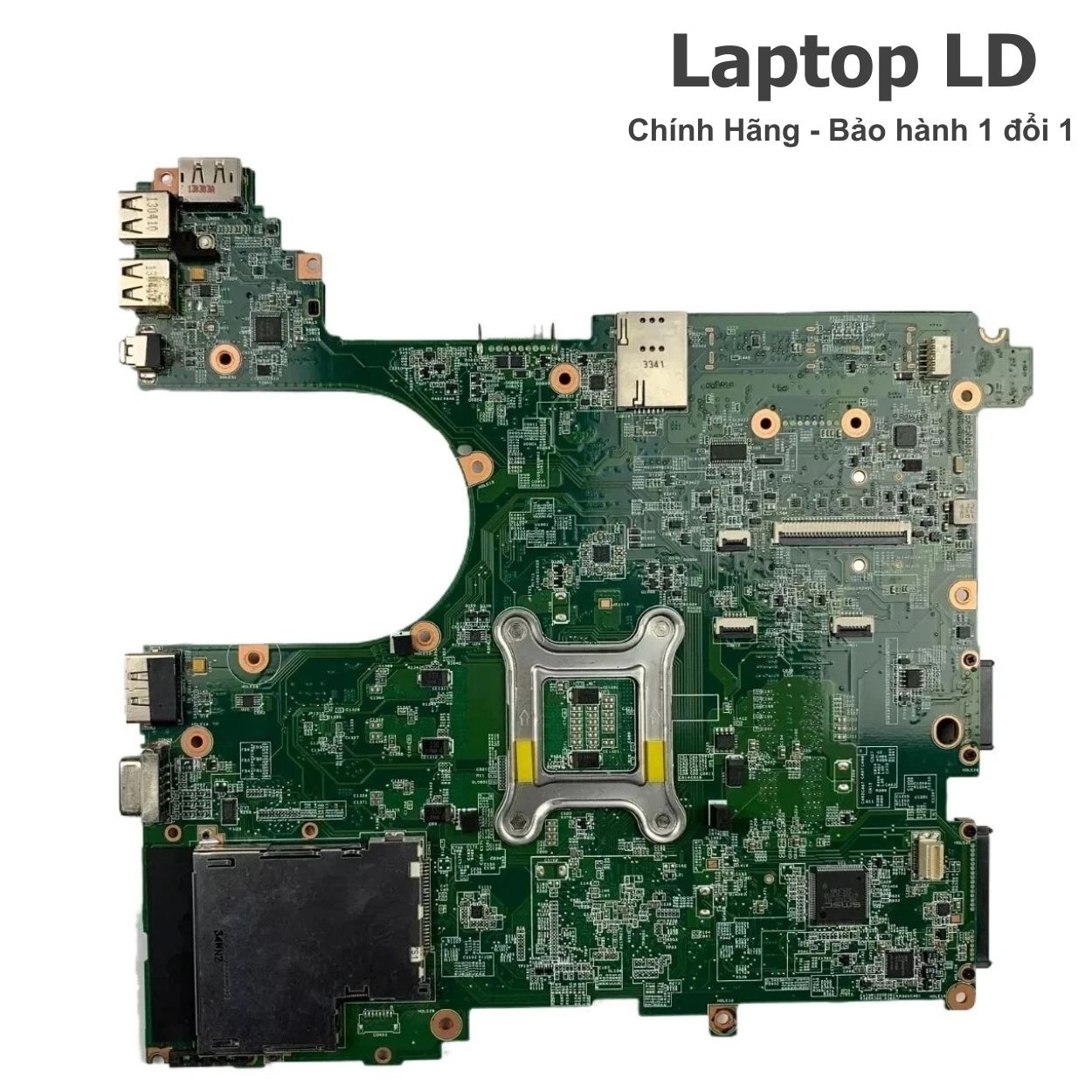

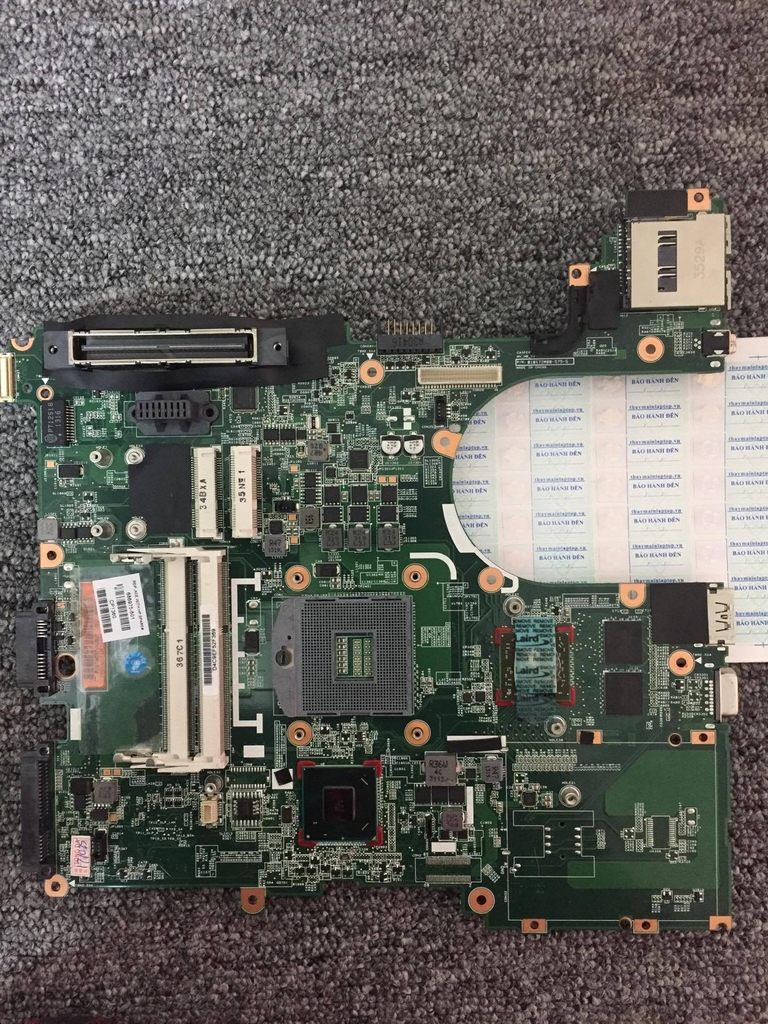

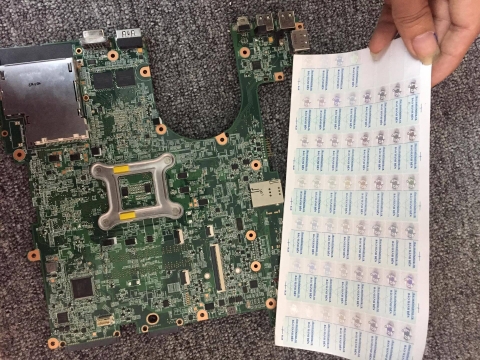

Hình ảnh tham khảo (casper-dis_cr_hpb & cụm cổng)
- Cắm sạc phải giữ đầu mới nhận: đây là bệnh rất hay gặp ở nhóm business HP dùng jack nguồn Smart. Ban đầu chỉ chập chờn theo tư thế cắm, sau đó thành không sạc hoặc báo sạc không ổn định.
- Sáng đèn nhưng không POST: dòng này thường phải khoanh vùng RAM, BIOS, nguồn chờ 3V/5V và cả socket lưu trữ, vì có trường hợp đèn nguồn vẫn sáng nhưng máy không qua POST.
- Treo logo HP / boot rất chậm: EliteBook 8570p và 6570b dùng ổ SATA chuẩn business, nên lỗi này hay nằm ở HDD/SSD, cáp SATA hoặc nhánh lưu trữ trên main laptop, không nên quy vội cho Windows.
- USB 3.0 nhận rồi rớt khi copy file lớn: cắm chuột vẫn được nhưng cắm box HDD/SSD để chép dữ liệu thì dễ rớt, phản ánh nhánh cấp dòng USB yếu theo thời gian.
- DisplayPort hoặc VGA ra hình không ổn định: do dòng business này hay dùng màn ngoài, máy chiếu nên cổng hình cần test lâu; có trường hợp chỉ lỗi riêng một nhánh xuất hình.
- LAN vào mạng nhẹ vẫn được nhưng truyền file thì rớt: lỗi này rất thực tế ở máy công ty dùng lâu năm; ping nhẹ vẫn ổn nhưng transfer dữ liệu lớn mới lộ bệnh.
- ExpressCard / SD card lỗi theo thời gian: 2 cụm này ít được test kỹ nhưng với khách dùng thiết bị mở rộng, đầu đọc thẻ hoặc thẻ nhớ máy ảnh thì đây là lỗi rất khó chịu.
- Bàn phím có point stick chập chờn sau tháo ráp: do máy có thêm cáp point stick riêng, ngoài cáp bàn phím và touchpad; nếu ráp chưa chuẩn rất dễ phát sinh lỗi chuột giữa hoặc cụm click.
- Máy nóng rồi chậm sau khi dùng lâu: dù không phải workstation, dòng này vẫn dùng thân máy business dày vừa và tản truyền thống; quạt bụi và keo khô vẫn gây chậm, lag hoặc treo nhẹ khi làm việc dài.
Thông số kỹ thuật HP EliteBook 8570p | 6570b (casper-dis_cr_hpb)
| Nền board | casper-dis_cr_hpb |
|---|---|
| Dòng máy | HP EliteBook 8570p Notebook PC / HP ProBook 6570b Notebook PC |
| Chipset | Intel QM77 Express chipset trên các cấu hình business đời Ivy Bridge |
| CPU | Intel Core i3 / i5 / i7 thế hệ 3 Ivy Bridge mobile tùy cấu hình máy |
| GPU | Intel HD Graphics tích hợp; một số cấu hình 6570b có đồ họa rời theo phiên bản thị trường |
| RAM | DDR3-1600MHz • 2 khe SO-DIMM • hỗ trợ tối đa 16GB |
| Lưu trữ | Ổ 2.5" SATA HDD/SSD • hỗ trợ SSD gắn cùng bracket ổ cứng theo tài liệu service |
| Màn hình | 15.6" business panel • tùy cấu hình HD+ hoặc Full HD theo model |
| Cổng kết nối | 2 USB 3.0 • 2 USB 2.0 • 1 VGA • 1 DisplayPort • 1 Ethernet RJ-45 • 1 audio combo jack • docking connector • power connector |
| Khe mở rộng | 1 ExpressCard/54 • 1 SD flash media slot |
| Kết nối không dây | Wi-Fi • Bluetooth tùy cấu hình |
| Camera / âm thanh | Webcam HD 720p • loa stereo tích hợp • micro kép |
| Bàn phím / touchpad | Bàn phím full-size có numpad • EliteBook 8570p có point stick theo cấu hình • touchpad đa điểm |
| Pin | Pin tháo rời theo thiết kế dòng 15.6" business HP |
| Adapter | HP Smart AC Adapter, cần kiểm tra đúng mức công suất theo cấu hình CPU/GPU |
Lưu ý: HP EliteBook 8570p và HP ProBook 6570b dùng chung nhiều phần cứng nền nhưng khác cấu hình hoàn thiện, vỏ máy và một số option. Khi đặt bo mạch chủ laptop, nên đối chiếu đúng board casper-dis_cr_hpb, đúng bố cục cổng, đúng cáp bàn phím/point stick và đúng nhánh lưu trữ để tránh lệch bản.
Khi nào nên thay main cho HP EliteBook 8570p | 6570b?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà lỗi vẫn tái diễn):
- Cắm sạc không vào, phải giữ đầu sạc mới nhận hoặc sạc lúc vào lúc không dù đã thử đúng adapter.
- Nhấn nguồn không phản hồi, hoặc bật lên rồi tắt / sáng đèn vài giây rồi ngắt liên tục.
- Treo logo HP, boot rất chậm hoặc không nhận HDD/SSD lặp lại dù đã thay ổ khác để thử.
- USB 3.0, DisplayPort, VGA, LAN, ExpressCard hoặc SD card lỗi theo thời gian, đang dùng thì mất kết nối hoặc hoạt động không ổn định.
- Dùng một lúc nóng rồi chậm, lag hoặc tự đơ sau khi đã vệ sinh cơ bản.
- Có dấu hiệu ẩm/oxy hóa ở khu vực jack sạc, USB, LAN, nguồn chờ hoặc socket lưu trữ.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay: phương án nào hợp lý hơn với HP EliteBook 8570p | 6570b?
- Jack sạc HP Smart lỏng/chập chờn: thay jack hoặc xử lý DC-in chuẩn, test lại quá trình sạc.
- Nóng, chậm do bụi/keo khô: vệ sinh quạt – heatsink, thay keo tản và chạy test nhiệt lại.
- Treo logo do HDD/SSD yếu hoặc cáp SATA lỏng: thay ổ hoặc kiểm tra lại kết nối lưu trữ trước.
- Không lên nguồn/bật tắt do standby suy hoặc chập tải sâu.
- Không sạc do mạch sạc lỗi sâu, sửa nhiều lần vẫn tái phát.
- Nhánh lưu trữ, USB, DisplayPort, VGA, LAN hoặc nhiều cụm socket lỗi đồng thời, máy dùng không còn ổn định.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter HP đúng chuẩn → test rung nhẹ đầu sạc 15–20 phút → kiểm tra/thay jack DC-in → tháo vệ sinh quạt, thay keo → test RAM từng thanh → thử HDD/SSD khác → khởi động lại nhiều lần → test DisplayPort và VGA bằng dây/màn khác → test USB 3.0 copy file lớn → test LAN transfer liên tục để kiểm tra độ ổn định.
Gợi ý quyết định: nếu đã xử lý jack sạc, quạt/tản, RAM và ổ lưu trữ mà máy vẫn boot chập chờn hoặc nhiều cổng I/O lặp bệnh, nên kiểm tra sâu và cân nhắc thay đúng main casper-dis_cr_hpb.
Lỗi thường gặp trên HP EliteBook 8570p | 6570b (casper-dis_cr_hpb)
- Không nhận sạc / phải giữ đầu sạc mới vào: jack nguồn mòn, socket DC-in lỏng, adapter yếu hoặc mạch vào nguồn suy.
- Bật lên rồi tắt: nguồn standby 3V/5V không ổn, chập nhánh USB hoặc nguồn CPU có vấn đề.
- Sáng đèn nhưng không POST: RAM lỗi tiếp xúc, BIOS, nhánh lưu trữ hoặc nguồn chờ không ổn.
- Treo logo HP / boot chậm: HDD/SSD yếu, cáp SATA lỏng hoặc nhánh lưu trữ trên board không bền.
- USB 3.0 rớt thiết bị khi copy nặng: cổng USB xuống cấp, oxy hóa hoặc nhánh cấp dòng USB suy.
- DisplayPort / VGA / LAN lỗi theo thời gian: cổng lỏng, tín hiệu suy hoặc nhánh I/O xuống cấp.
- ExpressCard / SD card chập chờn: socket mở rộng xuống cấp hoặc tín hiệu đọc thiết bị không ổn định.
- Bàn phím numpad / point stick / touchpad chập chờn: socket cáp hoặc đường tín hiệu trên board không ổn định.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc chập chờn / phải giữ đầu mới nhận |
|---|---|
| Nguyên nhân | Jack DC-in lỏng • chân jack mòn • adapter yếu • mạch nguồn vào lỗi |
| Cách khoanh vùng | Thử adapter chuẩn → lắc nhẹ đầu sạc 15–20 phút → kiểm tra/thay jack → nếu vẫn lỗi, kiểm tra sâu phần nguồn vào |
| Triệu chứng | Sáng đèn nguồn nhưng không POST |
| Nguyên nhân | Standby 3V/5V suy • RAM lỗi tiếp xúc • BIOS • nhánh lưu trữ không ổn |
| Cách khoanh vùng | Test từng thanh RAM → tháo thử ổ lưu trữ → test màn ngoài DP/VGA → nếu vẫn lặp, kiểm tra nguồn chờ/BIOS |
| Triệu chứng | Treo logo HP / boot chậm / mất ổ |
| Nguyên nhân | HDD lỗi • SSD yếu • cáp SATA lỏng • nhánh lưu trữ không ổn |
| Cách khoanh vùng | Test HDD/SSD khác → kiểm cáp/đầu nối → reset BIOS → khởi động lại nhiều lần |
| Triệu chứng | USB 3.0 rớt thiết bị khi copy file lớn |
| Nguyên nhân | Cổng USB lỏng/oxy hóa • nhánh cấp nguồn USB yếu |
| Cách khoanh vùng | Vệ sinh cổng → test ổ cứng ngoài → copy file lớn 10–20 phút → theo dõi disconnect/reconnect |
| Triệu chứng | DisplayPort / VGA / LAN chập chờn |
| Nguyên nhân | Cổng lỏng • tín hiệu suy • nhánh I/O yếu theo thời gian |
| Cách khoanh vùng | Test dây/màn/mạng khác → sử dụng liên tục 10–15 phút → theo dõi mất tín hiệu hoặc rớt mạng |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, tháo pin rời và xả điện trước khi thao tác.
- Tháo nắp service door, tháo pin, HDD/SSD, RAM, card Wi-Fi và các module cần thiết; lưu ý phân loại ốc đúng vị trí của chassis business HP.
- Tháo bàn phím, cáp bàn phím, cáp point stick, touchpad, cáp màn hình, loa, jack nguồn, cáp ổ cứng và các kết nối liên quan.
- Tháo cụm tản nhiệt CPU đúng thứ tự, vệ sinh sạch quạt – heatsink trước khi lắp lại.
- Căn bo mạch chủ laptop theo cụm cổng USB/DisplayPort/VGA/LAN rồi đặt đúng vị trí, test sơ bộ: nhận sạc, lên nguồn, nhận RAM, nhận HDD/SSD.
- Ráp hoàn thiện và test theo checklist: sạc-xả, nhiệt CPU, USB 3.0, LAN, DisplayPort, VGA, âm thanh, bàn phím số, point stick, touchpad, webcam.
- Chạy test theo thời gian trước khi bàn giao để bắt lỗi “copy file mới rớt USB”, “xuất hình lâu mới mất” hoặc “dùng một lúc mới đơ”.
Checklist test sau khi mua/thay
- Test sạc: cắm sạc ổn định 15–20 phút; lắc nhẹ đầu sạc không rớt.
- Test pin: máy vừa chạy vừa sạc bình thường, phần trăm pin tăng ổn định.
- Test nguồn: bật/tắt nhiều lần; không còn lỗi sáng đèn rồi tắt.
- Test RAM: nhận đủ dung lượng; test từng khe nếu cần.
- Test lưu trữ: HDD/SSD đọc ghi ổn định; restart vài lần để bắt lỗi treo logo.
- Test USB 3.0 / USB 2.0: cắm USB và ổ cứng ngoài, copy file lớn 10–20 phút.
- Test LAN: ping & transfer 10–15 phút để bắt lỗi rớt mạng khi tải.
- Test DisplayPort / VGA: xuất hình ổn định trên màn ngoài, không mất tín hiệu giữa chừng.
- Test ExpressCard / SD card nếu khách có nhu cầu dùng thiết bị mở rộng.
- Test nhiệt: chạy máy liên tục và theo dõi quạt/nhiệt, không tự đơ hoặc tắt.
- Test âm thanh + bàn phím số + point stick + touchpad + webcam hoạt động đầy đủ sau khi ráp máy.
Giá linh kiện & giá thay HP EliteBook 8570p | 6570b
Giá main casper-dis_cr_hpb (linh kiện)
Giá phụ thuộc tình trạng tổng thể của board, khu vực jack sạc, độ đẹp của cụm cổng, mức oxy hóa, tình trạng socket lưu trữ, cụm DisplayPort/VGA/LAN và độ ổn định thực tế khi test. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh kiểm tra cổng, làm sạch quạt/tản và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu khách chưa đồng ý.
Thay cho HP EliteBook 8570p | 6570b có lấy ngay không?
Nếu có sẵn đúng board, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy test sạc, test boot, test HDD/SSD, test USB/DisplayPort/VGA/LAN theo thời gian để bắt lỗi ẩn, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 8.9/10 (sạc ổn định + boot bền + nhận đủ RAM/HDD/SSD + USB 3.0/DP/VGA/LAN test đạt + dùng liên tục không lỗi).
Khách văn phòng – doanh nghiệp: “Máy trước đó cắm sạc phải kê mới nhận, đôi lúc treo logo HP, cắm box ổ cứng ngoài thì USB 3.0 hay rớt và xuất màn ngoài không ổn định. Sau khi thay xong thì sạc chắc hơn, vào máy nhanh hơn và các cổng dùng ổn hơn nhiều.”
Phản hồi kỹ thuật: “Đã test jack sạc, test pin nạp/xả, test RAM/HDD/SSD, test USB 3.0 copy file lớn, test LAN transfer, test DisplayPort/VGA, kiểm tra bàn phím số/point stick/touchpad/webcam và chạy máy theo thời gian trước khi bàn giao.”
Câu hỏi thường gặp
EliteBook 8570p hoặc 6570b cắm sạc chập chờn có phải luôn do board không?
Không hẳn. Dòng này rất hay gặp jack sạc HP Smart lỏng hoặc mòn chân tiếp xúc. Nên kiểm tra adapter, jack DC-in và thử rung nhẹ đầu sạc trước. Nếu đã xử lý phần jack mà vẫn lỗi, khi đó mới ưu tiên kiểm tra sâu mạch sạc trên main laptop.
Máy treo logo HP có chắc phải thay main không?
Không. Đây là lỗi dễ nhầm với HDD/SSD yếu, cáp SATA lỏng hoặc thiết lập boot chưa đúng. Cần thử ổ khác, reset BIOS và khởi động lại nhiều lần trước khi kết luận lỗi mainboard laptop.
Nhận máy sau thay cần test gì quan trọng nhất?
Nên ưu tiên: test sạc ổn định khi lắc nhẹ đầu cắm, test boot nhiều lần, test HDD/SSD, test USB 3.0 copy file lớn, test LAN transfer, test DisplayPort/VGA màn ngoài, test point stick/touchpad và theo dõi nhiệt khi dùng liên tục.
