Main HP EliteBook 8560w | 652638-001
HP EliteBook 8560w là mobile workstation 15.6" chuyên đồ họa, CAD, dựng hình nên nhóm bệnh thực tế khác rõ với các dòng EliteBook văn phòng. Ngoài lỗi quen thuộc như không lên nguồn, không nhận sạc, bật máy rồi tắt, model này còn hay phát sinh các lỗi rất riêng như máy vẫn lên nhưng render nặng thì sập, quạt tăng tốc mạnh rồi treo khung hình, DisplayPort có tín hiệu nhưng VGA ngoài chập chờn, eSATA/USB combo nhận ổ ngoài rồi tự rớt, dock cắm vào không ra đủ cổng, đang dùng pin thì bình thường nhưng cắm sạc tải nặng lại tụt xung hoặc tắt máy, khởi động được nhưng vào driver đồ họa là sọc hình hoặc không nhận card MXM/VRAM lỗi theo nhiệt. Với riêng main laptop HP EliteBook 8560w mã 652638-001, bệnh thường tập trung ở mạch sạc công suất lớn, nguồn 3V/5V, nguồn CPU/GPU, khu vực đồ họa rời workstation, BIOS và cụm I/O business như DisplayPort, VGA, eSATA, dock connector.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay hoặc kỹ thuật viên cần đúng main HP EliteBook 8560w | 652638-001.
- Dòng workstation này cần đối chiếu rất kỹ cụm tản nhiệt CPU/GPU, khu vực đồ họa rời, dock connector, DisplayPort/VGA/eSATA và vị trí cổng trên chassis 15.6".
- Nên test trước khi giao: nguồn, sạc, RAM, SSD/HDD, DisplayPort, VGA, USB, eSATA, LAN, dock, khởi động nhiều lần và test tải CPU/GPU.
- Phù hợp lỗi không nguồn, không sạc, render nặng bị sập, lỗi đồ họa rời, lỗi màn ngoài, lỗi dock hoặc máy đã sửa nhiều lần nhưng không bền.
- Thay bo mạch chủ laptop + vệ sinh quạt/tản sâu + thay keo tản chuẩn workstation + rà jack sạc công suất lớn và toàn bộ cổng business.
- Chạy test riêng cho 8560w: test nhiệt CPU/GPU, test dock, test DisplayPort/VGA, test eSATA, test LAN và test tải theo thời gian.
Mua main 652638-001: đúng mã – đúng cổng – đúng cấu trúc HP EliteBook 8560w
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng board.
- Mã board: 652638-001
- Dòng máy: HP EliteBook 8560w
- Cần đối chiếu: USB 2.0, USB 3.0, eSATA/USB 2.0 combo, VGA, DisplayPort, LAN RJ45, IEEE 1394a, ExpressCard/54, Smart Card, dock connector, cụm tản và khu vực đồ họa
Hợp máy không nguồn, không sạc, lỗi đồ họa tải nặng, lỗi màn ngoài, lỗi dock hoặc cổng workstation dùng không bền.
- Kiểm tra mạch sạc công suất lớn, nguồn chờ và BIOS trước/sau khi thay
- Test riêng DisplayPort, VGA, eSATA và dock vì đây là nhóm bệnh hay gặp trên 8560w
- Rà RAM, HDD/SSD, LAN, USB, âm thanh và test nhiệt CPU/GPU đủ thời gian
Gọi/nhắn để đối chiếu đúng board 652638-001, đúng cụm cổng và báo giá theo tình trạng thực tế của máy.

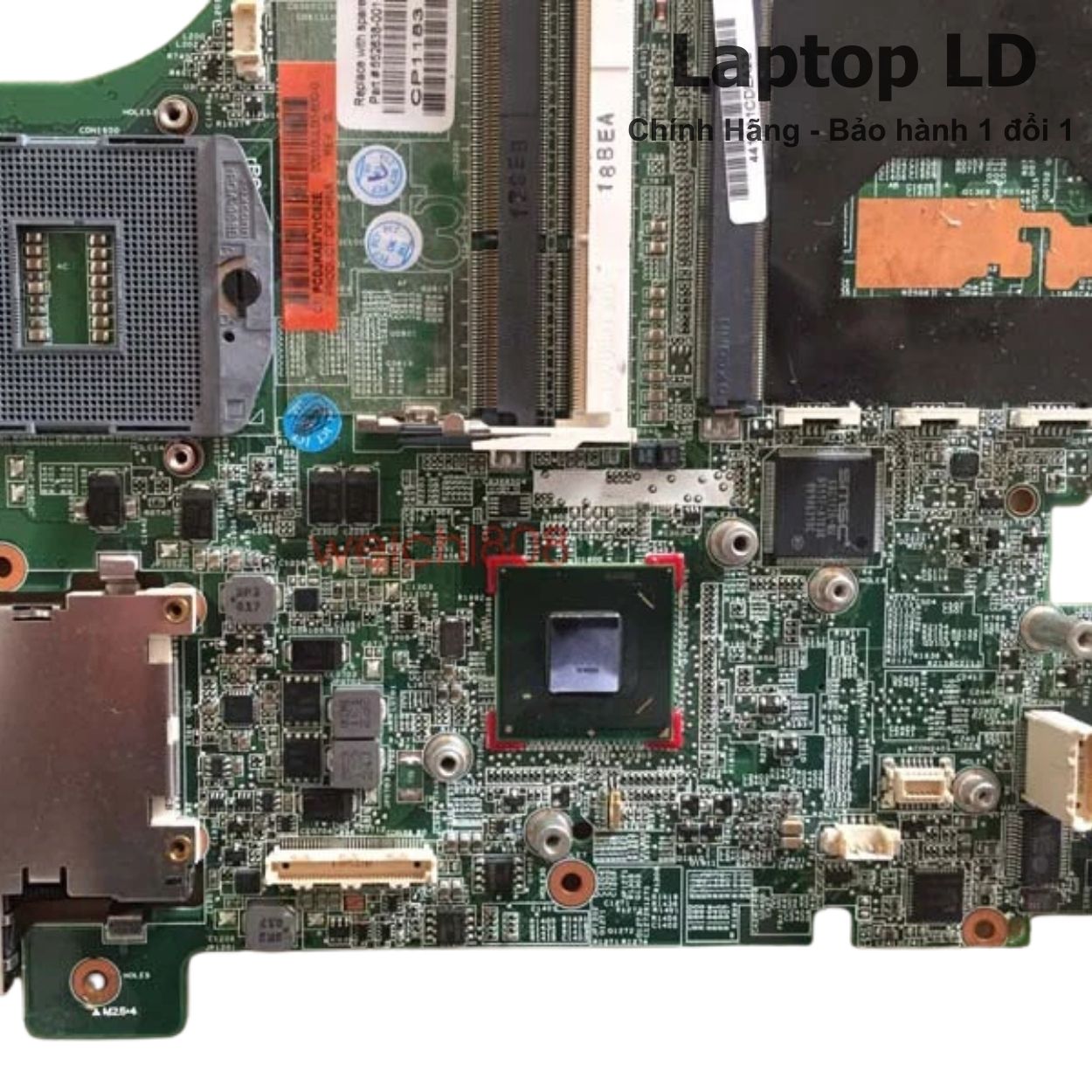

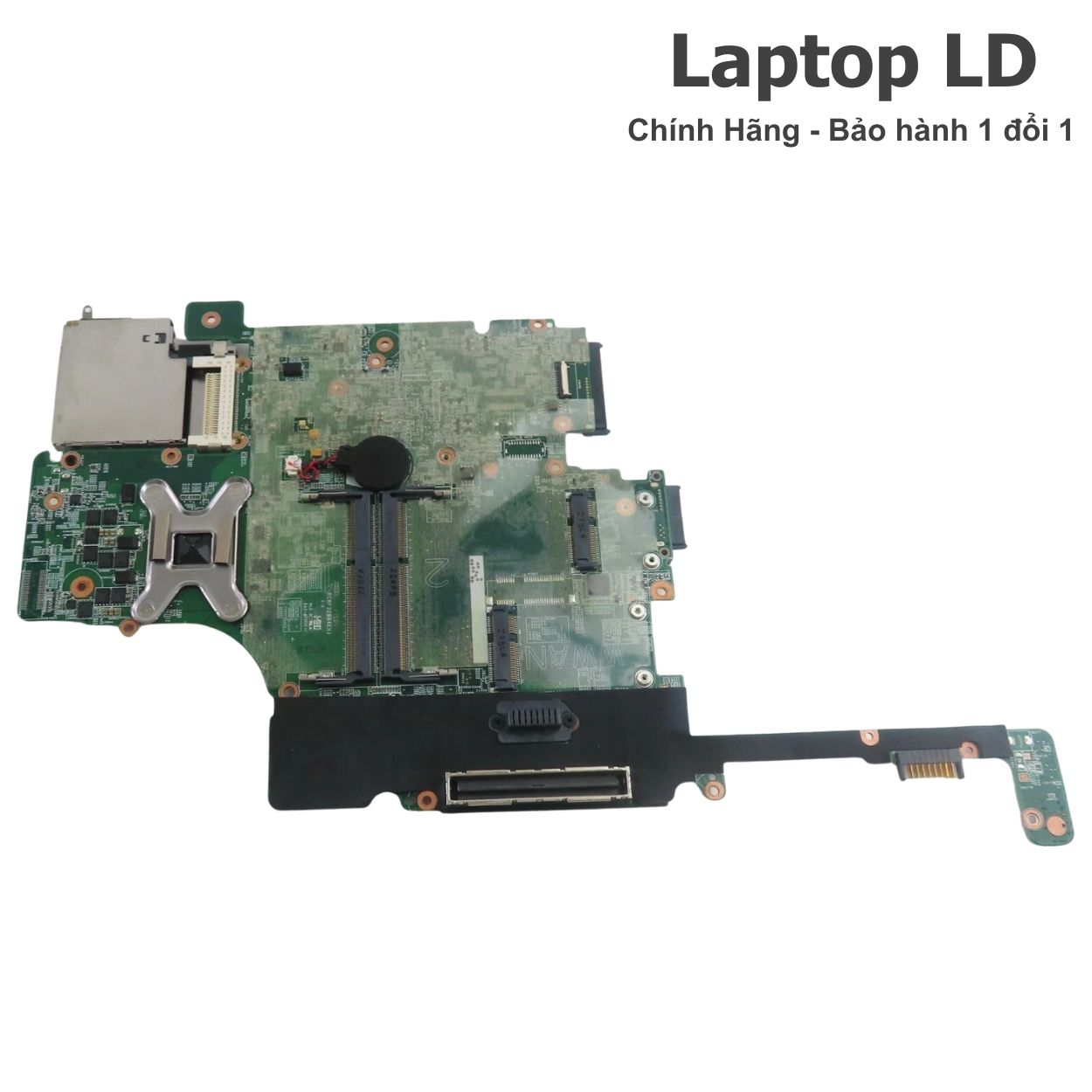

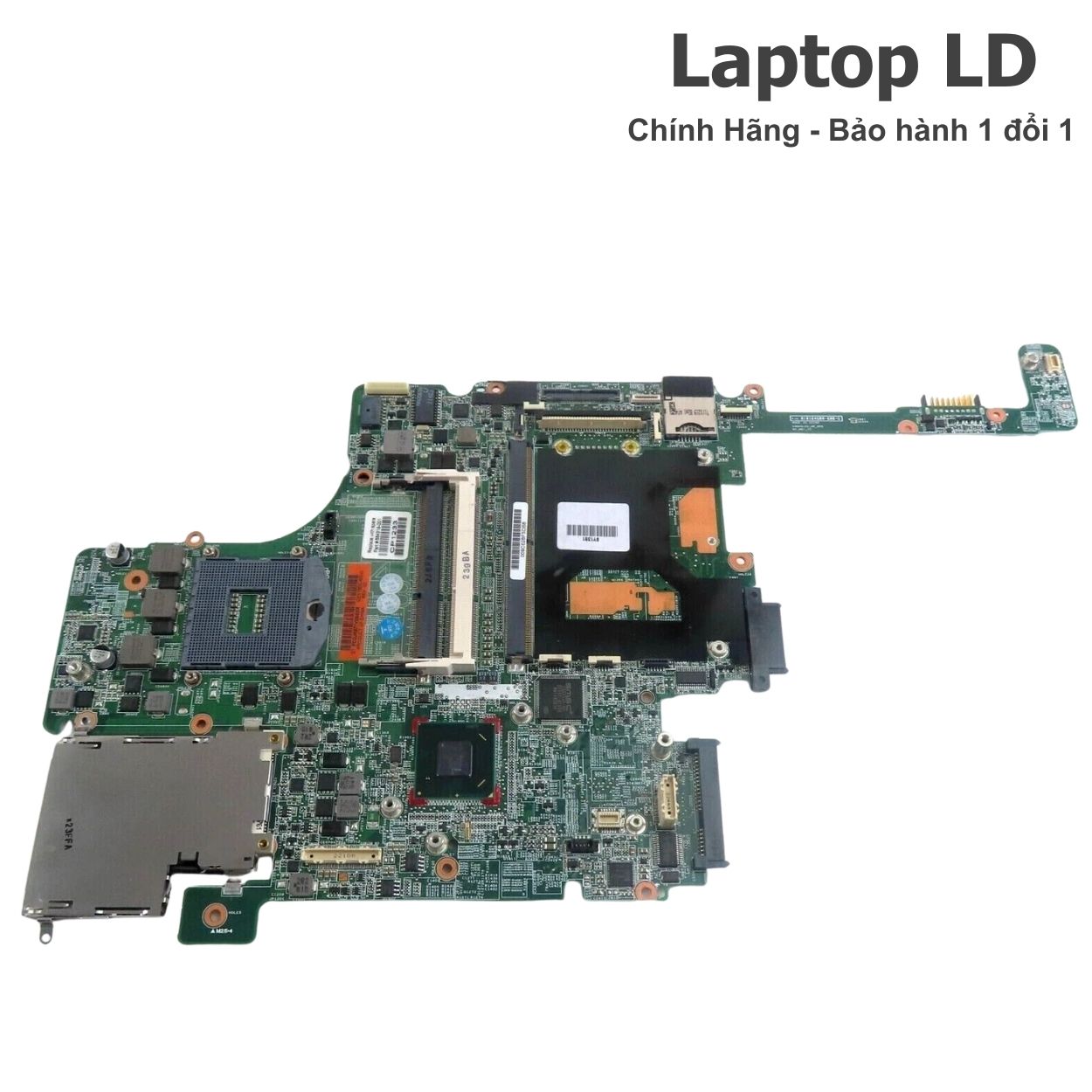

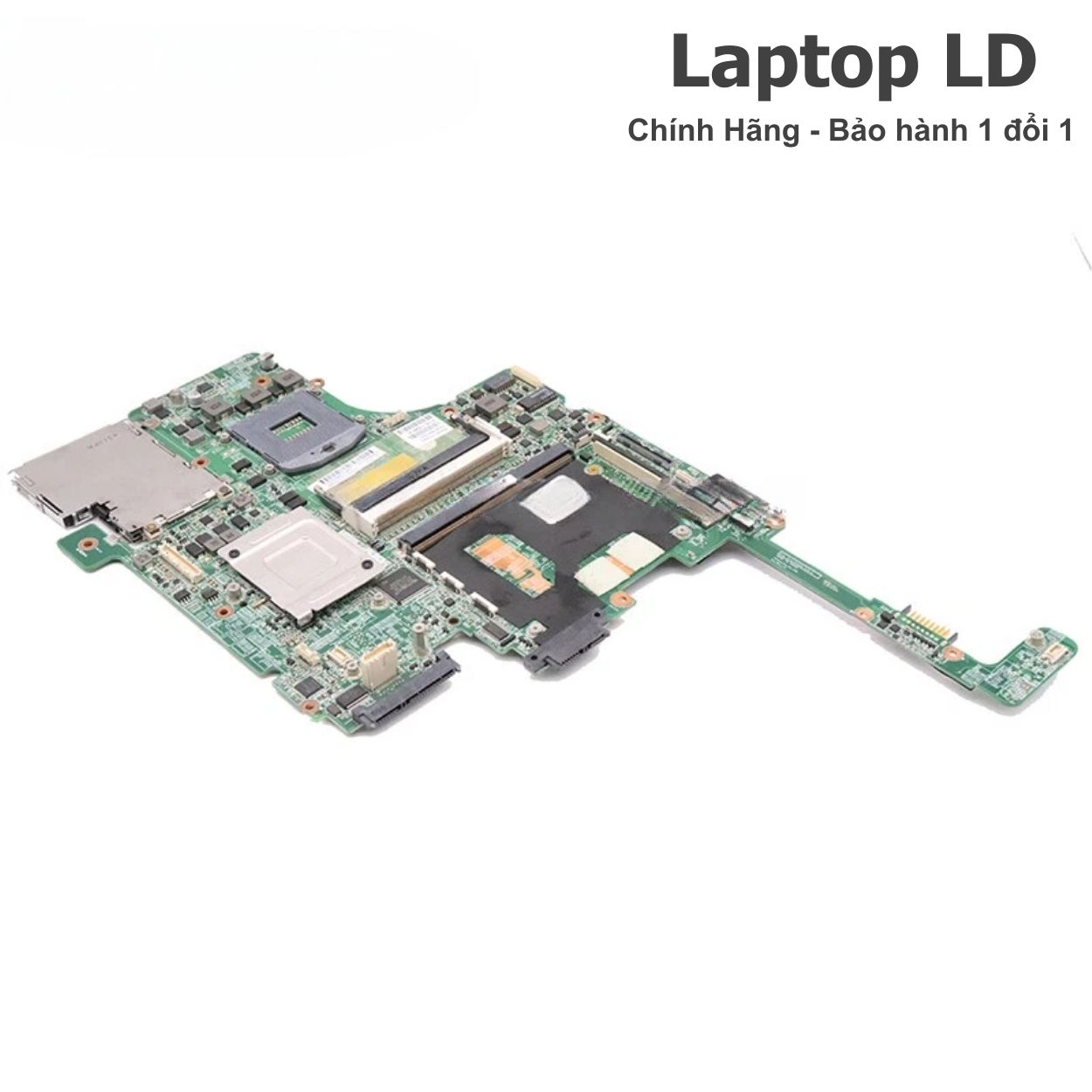

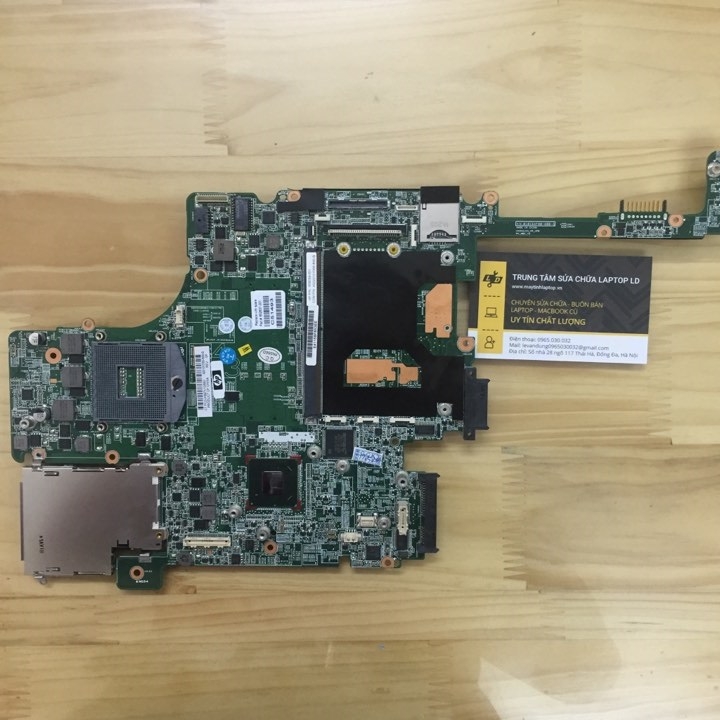

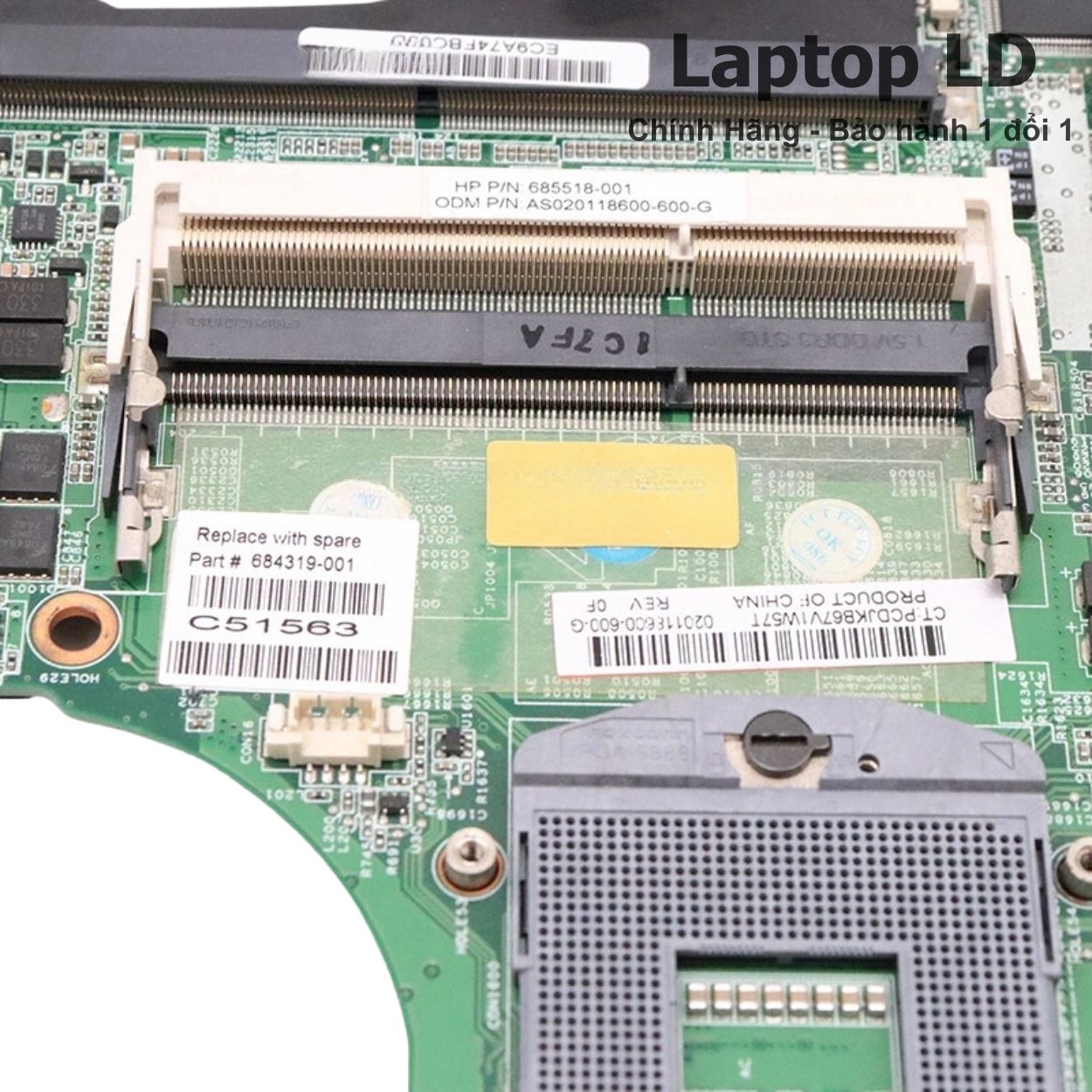

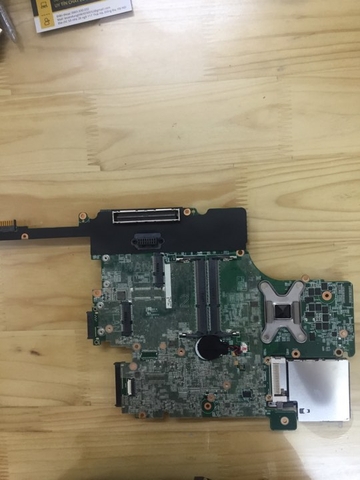

Hình ảnh tham khảo (652638-001 & cụm cổng)
- Render nặng hoặc chạy CAD là sập: đây là kiểu lỗi rất điển hình của workstation 8560w, thường liên quan nguồn GPU, VRM CPU/GPU, tản nhiệt hoặc card đồ họa rời làm việc không bền theo nhiệt.
- Khởi động được nhưng vào driver đồ họa thì sọc hoặc đen màn: lỗi này nghiêng nhiều về khu vực GPU workstation, VRAM hoặc nguồn cấp cho card đồ họa.
- DisplayPort có tín hiệu còn VGA chập chờn: trên 8560w từng cổng xuất hình có thể lỗi riêng, nên bắt buộc phải test độc lập chứ không thể thử một cổng rồi kết luận chung.
- eSATA/USB combo nhận ổ ngoài rồi rớt: đây là cổng rất hay bị bỏ sót khi kiểm tra, nhưng lại là bệnh thực tế thường gặp trên dòng mobile workstation.
- Dock cắm vào không nhận đủ cổng: 8560w là dòng hay dùng dock mở rộng, nên cần test riêng dock connector và các cổng đi qua dock.
- Cắm sạc vẫn sáng đèn nhưng tải nặng lại tắt máy: với dòng này cần nghĩ tới mạch sạc công suất lớn hoặc nhánh nguồn chính không chịu được tải cao.
- Máy nóng lên thì quạt rú lớn rồi treo: ngoài bụi dày và keo khô, cần nghĩ tới áp lực tản không đều, heatsink lệch hoặc nguồn GPU suy theo nhiệt.
- Không nhận card MXM hoặc nhận không ổn định: nếu máy dùng cấu hình card rời module, cần kiểm tra riêng phần socket, tiếp xúc và nguồn đi kèm.
- Lên logo HP rồi đứng: ngoài SSD/HDD, 8560w còn cần kiểm tra BIOS và nhánh SATA vì lỗi có thể xuất hiện ngay sau POST.
Thông số kỹ thuật HP EliteBook 8560w (652638-001)
| Mã board | 652638-001 |
|---|---|
| Dòng máy | HP EliteBook 8560w Mobile Workstation |
| Nền tảng | Intel QM67 Express chipset |
| CPU | Intel Core i5 / i7 mobile thế hệ 2 Sandy Bridge, socket rPGA988B |
| GPU | Intel HD Graphics tích hợp và đồ họa rời workstation theo cấu hình máy |
| RAM | DDR3 SO-DIMM 4 khe • hỗ trợ tối đa 32GB |
| Lưu trữ | Ổ 2.5" SATA HDD/SSD |
| Màn hình | 15.6" HD+, Full HD hoặc DreamColor tùy cấu hình máy |
| Cổng kết nối | USB 2.0 • USB 3.0 • eSATA/USB 2.0 combo • VGA • DisplayPort • LAN RJ45 • IEEE 1394a • audio • ExpressCard/54 • Smart Card • dock connector |
| Kết nối không dây | Wi-Fi • Bluetooth • WWAN tùy cấu hình |
| Pin | Pin 8-cell theo thiết kế EliteBook 8560w |
| Adapter | Adapter HP công suất lớn đúng chuẩn cho workstation 8560w |
Lưu ý: Khi chọn Main máy tính xách tay 652638-001 cho HP EliteBook 8560w, cần đối chiếu đúng cụm cổng, đúng khu vực dock connector, đúng socket CPU, đúng loại tản nhiệt và đúng cấu trúc đồ họa rời để lắp khớp chính xác.
Khi nào nên thay main 652638-001 cho HP EliteBook 8560w?
Không phải trường hợp nào cũng cần thay ngay. Tuy nhiên bạn nên cân nhắc thay khi máy có các biểu hiện dưới đây và đã kiểm tra cơ bản nhưng lỗi vẫn lặp lại:
- Máy không nhận sạc, sạc chập chờn hoặc adapter vẫn nuôi máy nhưng pin không nạp đều.
- Nhấn nguồn có đèn nhưng không POST, hoặc bật lên rồi tắt, hoặc vào máy được nhưng tải nặng lại sập.
- Render, dựng hình, mở driver đồ họa là đen màn, sọc hình hoặc treo.
- DisplayPort, VGA, USB hoặc eSATA dùng không ổn định, càng dùng lâu càng dễ mất tín hiệu.
- Docking station không nhận đủ cổng, mất màn hình ngoài, mất LAN hoặc nhận lúc được lúc không.
- Main đã oxy hóa, đã qua sửa nhiều lần hoặc lỗi tái phát sau thời gian ngắn sử dụng.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay main 652638-001: phương án nào hợp lý hơn?
- Jack sạc lỏng, pin lỗi hoặc adapter yếu: ưu tiên loại trừ nguồn ngoài trước.
- Đứng logo do SSD/HDD lỗi hoặc RAM chập chờn: nên test lưu trữ và bộ nhớ trước khi quy lỗi board.
- Nóng treo do quạt bẩn, keo khô hoặc tản không áp đều: cần vệ sinh và rà lại cụm tản trước khi nghĩ tới thay main.
- Không POST, lỗi nguồn chờ hoặc lỗi BIOS lặp lại và sửa không bền.
- Mạch sạc công suất lớn, nhận pin, dock và nhiều cổng I/O cùng lỗi khiến chi phí sửa lẻ không còn hợp lý.
- Lỗi đồ họa rời, VRAM hoặc nguồn GPU tái phát nhiều lần dưới tải thực tế.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter HP công suất chuẩn → test pin riêng → test từng thanh RAM → đổi SSD/HDD khác → reset BIOS → test DisplayPort và VGA riêng từng cổng → test eSATA/USB combo → kiểm tra dock nếu khách dùng → vệ sinh tản, thay keo và chạy tải CPU/GPU đủ thời gian → theo dõi lỗi khi kích hoạt đồ họa đầy đủ.
Gợi ý quyết định: nếu đã loại trừ pin, adapter, RAM, ổ lưu trữ, tản nhiệt mà máy vẫn sập tải, lỗi đồ họa hoặc lỗi cổng lặp lại, nên kiểm tra sâu và cân nhắc thay đúng main 652638-001.
Lỗi thường gặp trên HP EliteBook 8560w | 652638-001
- Không nhận pin / sạc chập chờn: mạch sạc công suất lớn, giao tiếp pin hoặc jack nguồn suy yếu.
- Quạt quay nhưng không POST: RAM, BIOS, nguồn chờ hoặc mạch khởi động lỗi.
- Render nặng thì sập / treo: nguồn GPU, VRM, tản nhiệt hoặc đồ họa rời làm việc không bền.
- Driver đồ họa gây sọc/đen màn: GPU rời, VRAM hoặc nguồn cấp đồ họa lỗi.
- Dock / DisplayPort / VGA / eSATA lỗi: từng cổng I/O xuống cấp hoặc nhánh tín hiệu riêng bị suy.
- Lên logo HP rồi đứng: ổ lưu trữ, RAM, BIOS hoặc nhánh SATA hoạt động không ổn định.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc nhưng pin không vào điện hoặc máy chỉ chạy adapter |
|---|---|
| Nguyên nhân | Adapter lỗi • pin lỗi • jack nguồn mòn • mạch sạc/giao tiếp pin lỗi |
| Cách khoanh vùng | Thử adapter chuẩn → tháo pin chạy nguồn ngoài → thay pin khác nếu có → nếu vẫn không nhận, kiểm tra phần sạc trên main laptop |
| Triệu chứng | Quạt quay nhưng không POST |
| Nguyên nhân | RAM lỗi • BIOS lỗi • nguồn chờ 3V/5V bất ổn • lỗi khởi động mainboard laptop |
| Cách khoanh vùng | Test từng thanh RAM → reset BIOS → chạy tối giản không ổ/không ngoại vi → nếu vẫn lặp, khoanh vùng main |
| Triệu chứng | Render hoặc mở đồ họa nặng là sập |
| Nguyên nhân | Nguồn GPU suy • VRM yếu • tản nhiệt kém • GPU/VRAM lỗi |
| Cách khoanh vùng | Vệ sinh tản + thay keo → chạy tải CPU/GPU đủ thời gian → nếu vẫn sập dù nhiệt không quá cao, kiểm tra sâu nguồn GPU và đồ họa rời |
| Triệu chứng | DisplayPort dùng được nhưng VGA hoặc eSATA chập chờn |
| Nguyên nhân | Cổng riêng lẻ lỗi • oxy hóa I/O • nhánh tín hiệu riêng suy |
| Cách khoanh vùng | Test từng cổng độc lập bằng thiết bị thật → dùng nhiều cáp/màn/ổ ngoài → theo dõi đủ thời gian để xác nhận lỗi tái diễn |
| Triệu chứng | Lên logo HP rồi đứng |
| Nguyên nhân | SSD/HDD lỗi • BIOS lỗi • nhánh SATA không ổn • RAM chập chờn |
| Cách khoanh vùng | Đổi ổ lưu trữ → thử RAM khác → reset BIOS → boot USB → nếu vẫn đứng, kiểm tra sâu board |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt hoàn toàn nguồn: tắt máy, tháo pin, rút adapter công suất lớn và xả điện trước khi thao tác.
- Tháo nắp đáy, lấy RAM, ổ cứng, card Wi-Fi và các module dễ tiếp cận; phân loại vít theo từng khu vực.
- Tháo bàn phím, palmrest, cáp nút nguồn, loa, touchpad, cáp màn hình, quạt và các đầu nối liên quan.
- Ngắt dock connector, audio, LAN và các board phụ; kiểm tra kỹ vùng cổng workstation như DisplayPort, VGA, eSATA khi nhấc main ra.
- Tháo tản nhiệt CPU/GPU, vệ sinh sạch quạt – heatsink và thay keo tản trước khi đặt main máy tính xách tay mới đúng vị trí.
- Test sơ bộ khi chưa ráp kín: nhận sạc, nhận pin, POST, nhận RAM, nhận ổ lưu trữ, ra hình VGA/DisplayPort và test cổng USB/eSATA.
- Ráp hoàn thiện và chạy checklist riêng cho 8560w: test dock, test khởi động nhiều lần, test LAN, test màn ngoài, test nhiệt CPU/GPU và test tải theo thời gian.
Checklist test sau khi mua/thay
- Test sạc: cắm sạc ổn định 15–20 phút, kiểm tra đồng thời trạng thái nhận pin.
- Test nguồn: bật/tắt nhiều lần; không lỗi quạt quay mà không POST.
- Test RAM: nhận đủ dung lượng; thử từng khe nếu máy từng báo lỗi khởi động.
- Test lưu trữ: HDD/SSD đọc ghi ổn định; khởi động lại nhiều lần để bắt lỗi đứng logo.
- Test USB 2.0, USB 3.0 và eSATA/USB combo: cắm thiết bị ngoài, sao chép file đủ thời gian.
- Test VGA và DisplayPort riêng biệt: xuất hình ổn định trên màn ngoài.
- Test LAN: ping và truyền file liên tục để bắt lỗi chập chờn.
- Test dock connector nếu khách có nhu cầu dùng dock mở rộng.
- Test âm thanh, headphone, micro và các cổng workstation liên quan.
- Test nhiệt CPU/GPU và độ ổn định tải đủ thời gian, bảo đảm không treo hoặc sập.
Giá linh kiện & giá thay HP EliteBook 8560w
Giá main 652638-001 (linh kiện)
Giá phụ thuộc tình trạng thực tế của board, độ đẹp cụm cổng, tình trạng khu vực đồ họa rời, mức độ oxy hóa, khả năng nhận sạc – nhận pin ổn định và chất lượng tổng thể sau test thực tế. Trung tâm sẽ đối chiếu đúng máy trước khi chốt giá.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh tản nhiệt sâu, kiểm tra BIOS – sạc – đồ họa – cổng workstation – dock và test theo checklist riêng cho HP EliteBook 8560w.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu khách chưa đồng ý.
Thay cho HP EliteBook 8560w 652638-001 có lấy ngay không?
Nếu có sẵn đúng board 652638-001 và máy không phát sinh lỗi phụ khác, thời gian thay và kiểm tra thường có thể hoàn tất trong ngày. Trường hợp cần test sâu đồ họa rời, test dock, test màn ngoài hoặc test tải nhiệt kéo dài, kỹ thuật sẽ thông báo trước theo tình trạng thực tế.
Đánh giá khách hàng
Qfat tham khảo: 8.9/10 (nhận pin – nhận sạc ổn định + render không sập + dock và màn ngoài dùng ổn + eSATA/USB không rớt khi test lâu).
Khách kỹ thuật: “Máy 8560w trước đó cứ mở phần mềm đồ họa nặng là nóng rồi đứng, cắm màn ngoài qua DisplayPort lúc được lúc không. Sau khi thay xong máy chạy ổn định hơn, render lâu không sập và các cổng dùng yên tâm hơn.”
Phản hồi kỹ thuật: “Đã test sạc và pin, test RAM/ổ lưu trữ, test VGA/DisplayPort riêng từng cổng, test eSATA/USB combo, test LAN, test dock connector và chạy tải CPU/GPU đủ thời gian trước khi bàn giao.”
Câu hỏi thường gặp
HP EliteBook 8560w render nặng bị sập có phải luôn do main không?
Không hẳn. Dòng này trước hết cần loại trừ quạt bẩn, keo khô, heatsink áp không đều hoặc adapter công suất không đúng. Nhưng nếu đã xử lý tản nhiệt tốt mà vẫn sập dưới tải, cần nghĩ nhiều tới nguồn GPU, VRM hoặc khu vực đồ họa trên board.
Vì sao DisplayPort dùng bình thường nhưng VGA lại chập chờn?
Trên 8560w, từng cổng xuất hình có thể lỗi riêng. Vì vậy việc một cổng còn hoạt động không có nghĩa toàn bộ nhánh hiển thị đều ổn. Cần test từng cổng bằng màn và cáp thật trong đủ thời gian.
Khi nhận máy sau thay, nên test gì kỹ nhất với riêng EliteBook 8560w?
Nên ưu tiên test nhận sạc và pin, kiểm tra khởi động nhiều lần, test DisplayPort và VGA riêng biệt, cắm thiết bị vào eSATA/USB combo, kiểm tra dock nếu có và chạy tải CPU/GPU đủ thời gian để xem còn treo hoặc sập hay không.
