Main HP EliteBook 8560p | 6560b | 654129-001
HP EliteBook 8560p và HP ProBook 6560b dùng board 654129-001 là nhóm máy business 15.6" đời Sandy Bridge, khung máy chắc, nhiều cổng và thường chạy tải văn phòng dài giờ nên nhóm lỗi thực tế khác rõ với laptop phổ thông: ngoài lỗi không lên nguồn, cắm sạc không vào, bật lên rồi tắt, dòng này còn hay gặp BIOS nhận adapter nhưng pin không sạc ổn định, USB 3.0 nhận thiết bị nhẹ nhưng rớt ổ cứng ngoài khi copy nặng, eSATA/USB combo lỗi chập chờn, VGA hoặc DisplayPort mất tín hiệu giữa chừng, LAN có link nhưng truyền file lớn bị rớt, dock cắm được nhưng tín hiệu ngoại vi không bền, ổ quang/DVD nhận kém, treo logo do HDD SATA hoặc máy nóng chậm kéo dài vì quạt bám bụi. Với board 654129-001, lỗi thường tập trung ở khối sạc jack tròn HP, mạch sạc-pin, nguồn chờ 3V/5V, socket RAM DDR3, nguồn CPU, nguồn SATA và cụm USB 3.0 – VGA – DisplayPort – LAN – eSATA – docking khi máy đã dùng lâu năm hoặc từng tháo lắp nhiều lần.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã 654129-001 cho HP EliteBook 8560p hoặc HP ProBook 6560b.
- Nhóm máy này là business 15.6" có nhiều cổng và cổng dock đáy máy, khi đặt linh kiện nên đối chiếu đúng jack sạc HP đầu tròn, USB 2.0/3.0, eSATA/USB combo, VGA, DisplayPort, LAN, dock connector, ổ DVD và đúng layout board.
- Nên test nhanh theo checklist: nguồn, sạc, nhận RAM, nhận HDD/SSD, USB 3.0, DisplayPort, VGA, LAN, dock, webcam, Wi-Fi, audio và DVD trước khi giao.
- Phù hợp lỗi lặp như không nguồn, không sạc, không nhận pin đúng, không hình, treo boot, lỗi USB/LAN/xuất hình hoặc máy đã sửa nhiều lần.
- Thay bo mạch chủ laptop + vệ sinh bụi sâu + thay keo tản đúng chuẩn business HP + kiểm tra jack sạc, cáp màn, cáp SATA, socket RAM, khối pin-sạc và cổng dock.
- Chạy test sạc-xả, test nhận pin, test nhiệt, test USB/LAN/DisplayPort/VGA/eSATA/dock theo thời gian để bắt lỗi “dùng văn phòng mới lộ”.
Mua 654129-001: đúng mã – đúng cổng – đúng cấu trúc HP EliteBook 8560p | 6560b
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: 654129-001
- Dòng: HP EliteBook 8560p | HP ProBook 6560b
- Cần đối chiếu: jack sạc HP đầu tròn, USB 2.0/3.0, VGA, DisplayPort, LAN RJ45, eSATA/USB combo, audio, dock connector, ổ quang DVD, socket RAM, cáp HDD/SSD SATA và cáp màn hình
Hợp máy không nguồn/không sạc, không nhận pin đúng, bật rồi tắt, không hình, treo logo hoặc cổng I/O hoạt động chập chờn.
- Kiểm tra đường DC-in & mạch sạc-pin trước-sau khi thay
- Vệ sinh hệ tản + thay keo, test nhiệt và độ ổn định tải dài
- Test RAM/HDD/SSD/USB/LAN/DisplayPort/VGA/eSATA/audio/dock theo checklist
Gọi/nhắn để đối chiếu đúng board 654129-001, xác định đúng cụm cổng, đúng RAM – SATA – màn hình – sạc và báo giá theo tình trạng thực tế.

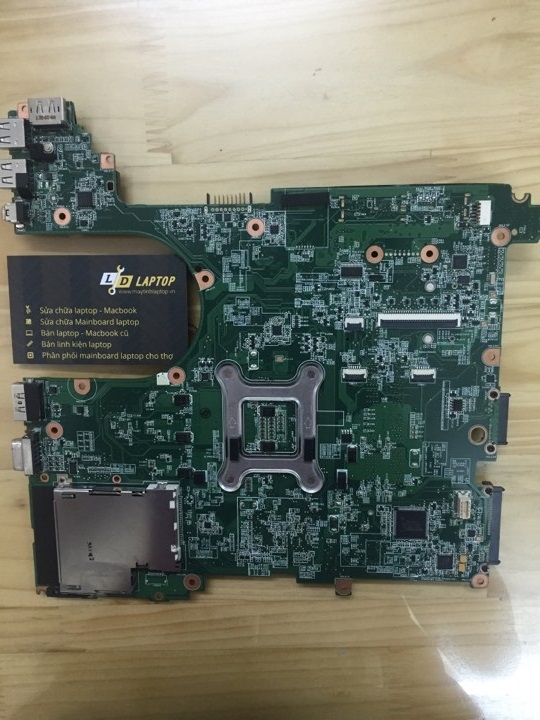

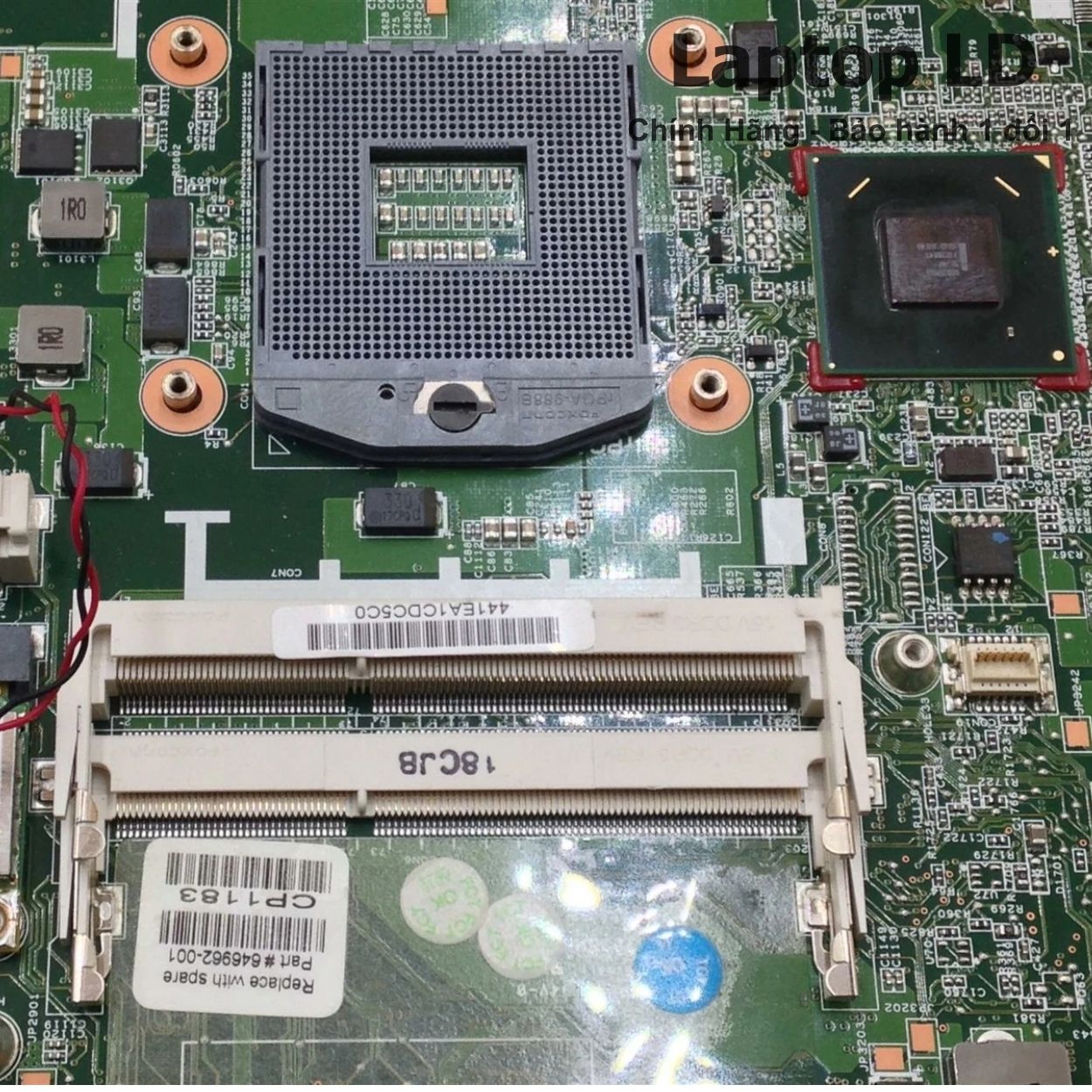

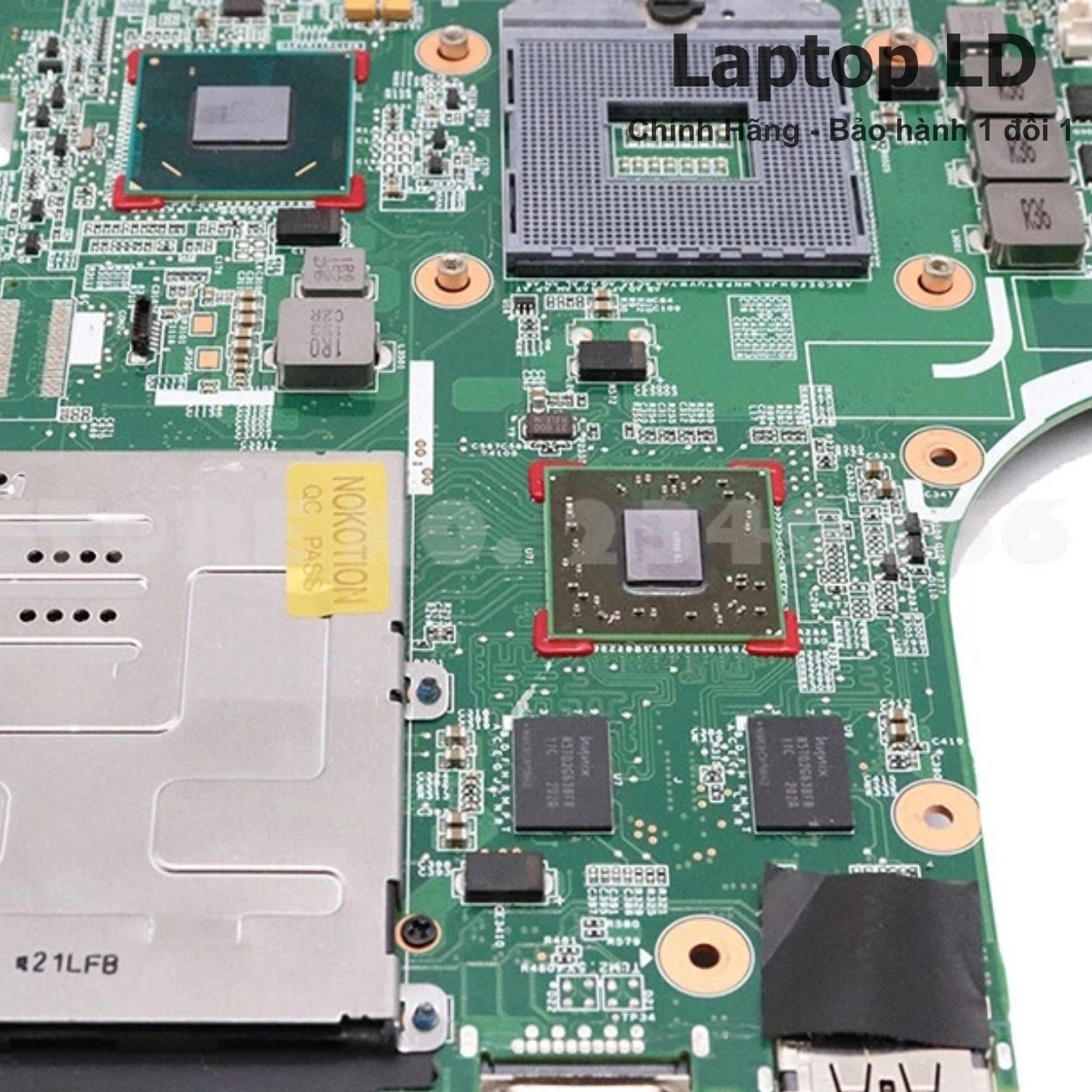

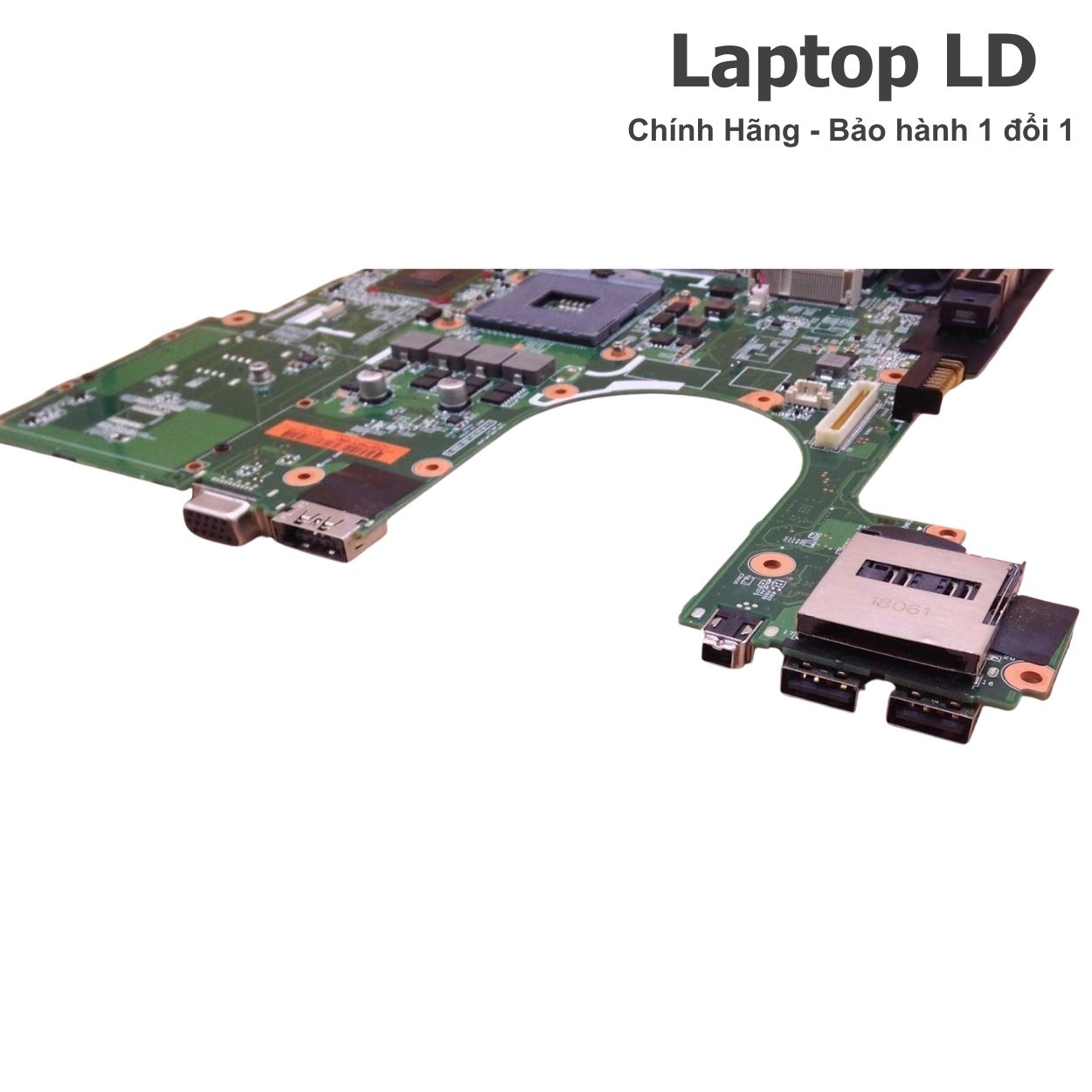

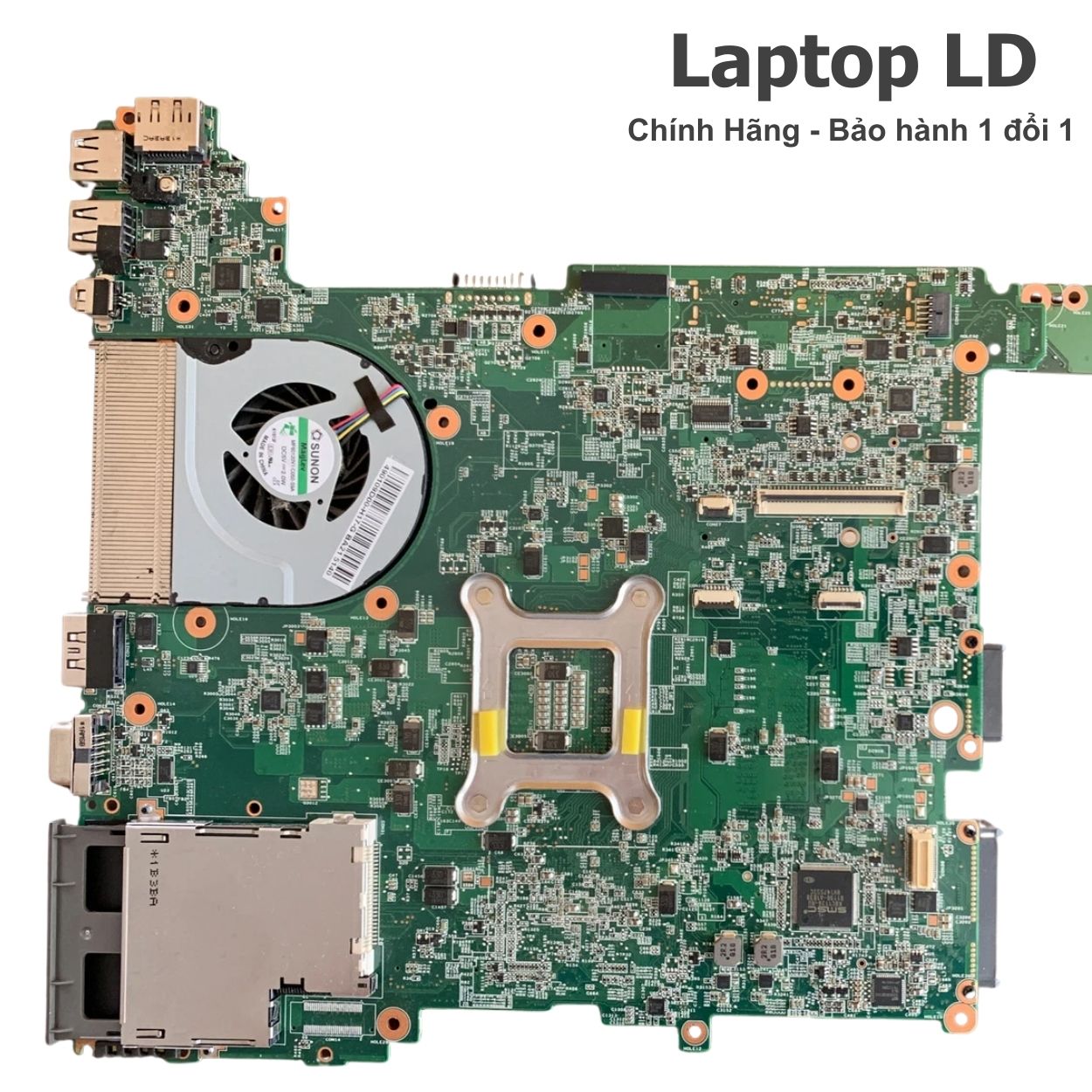

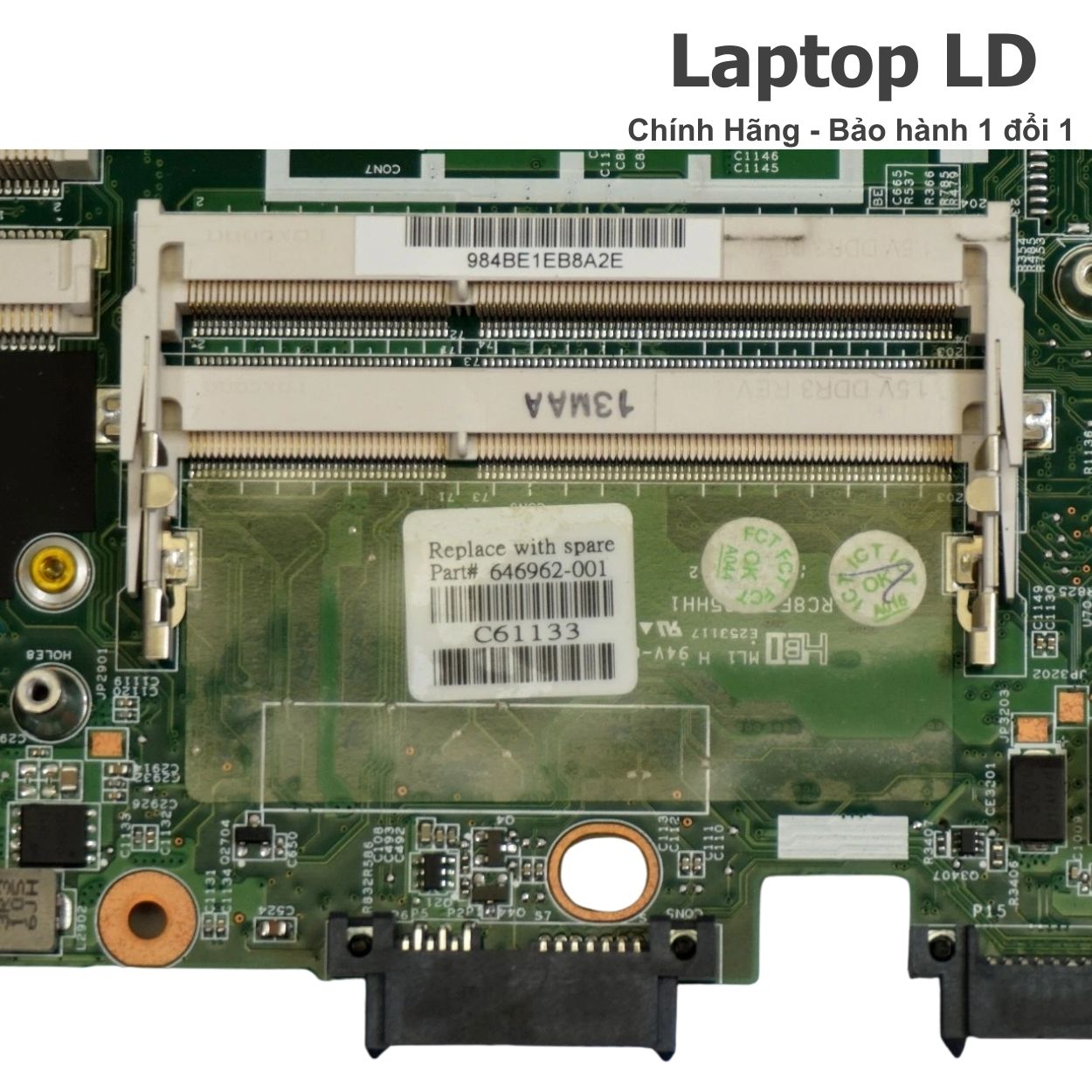

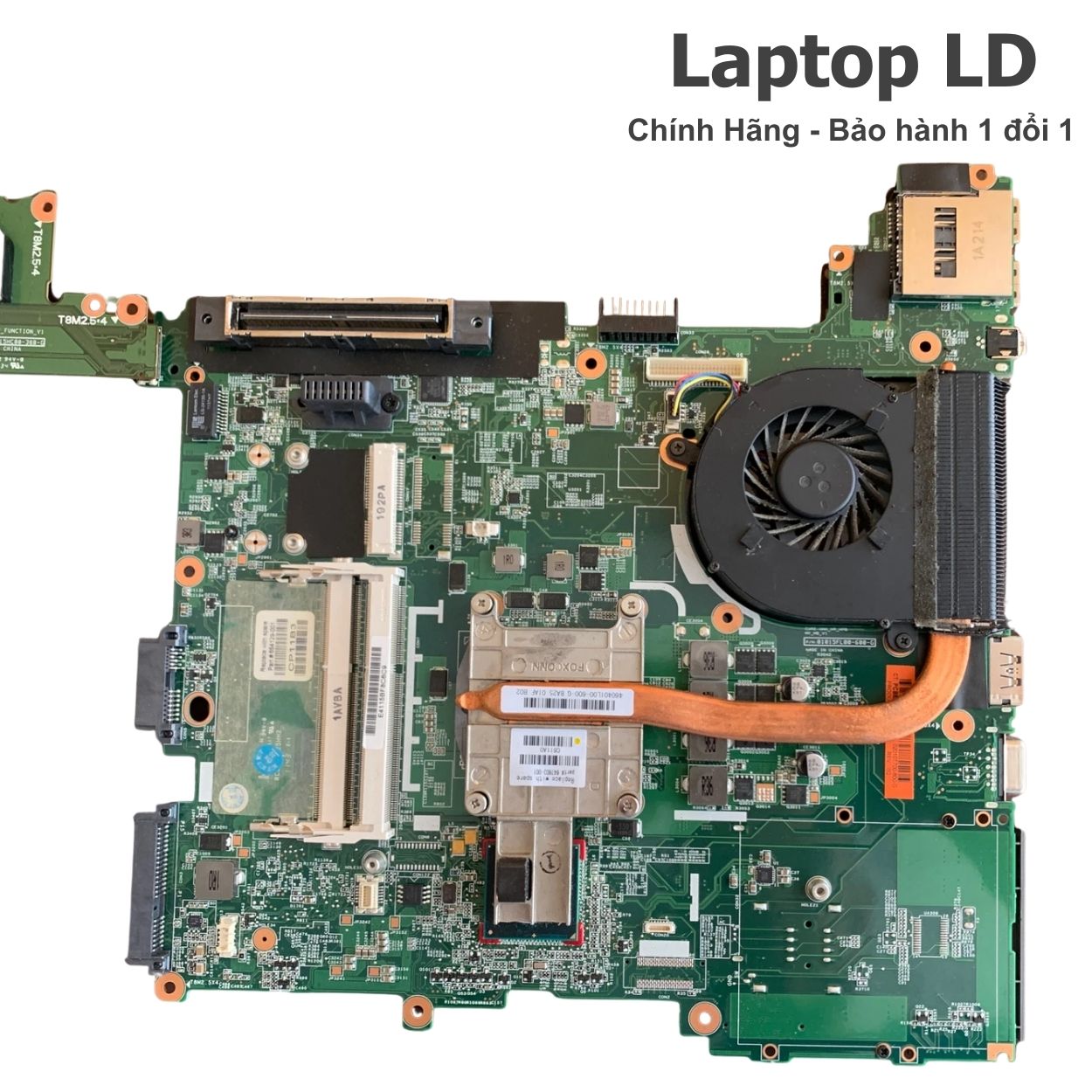

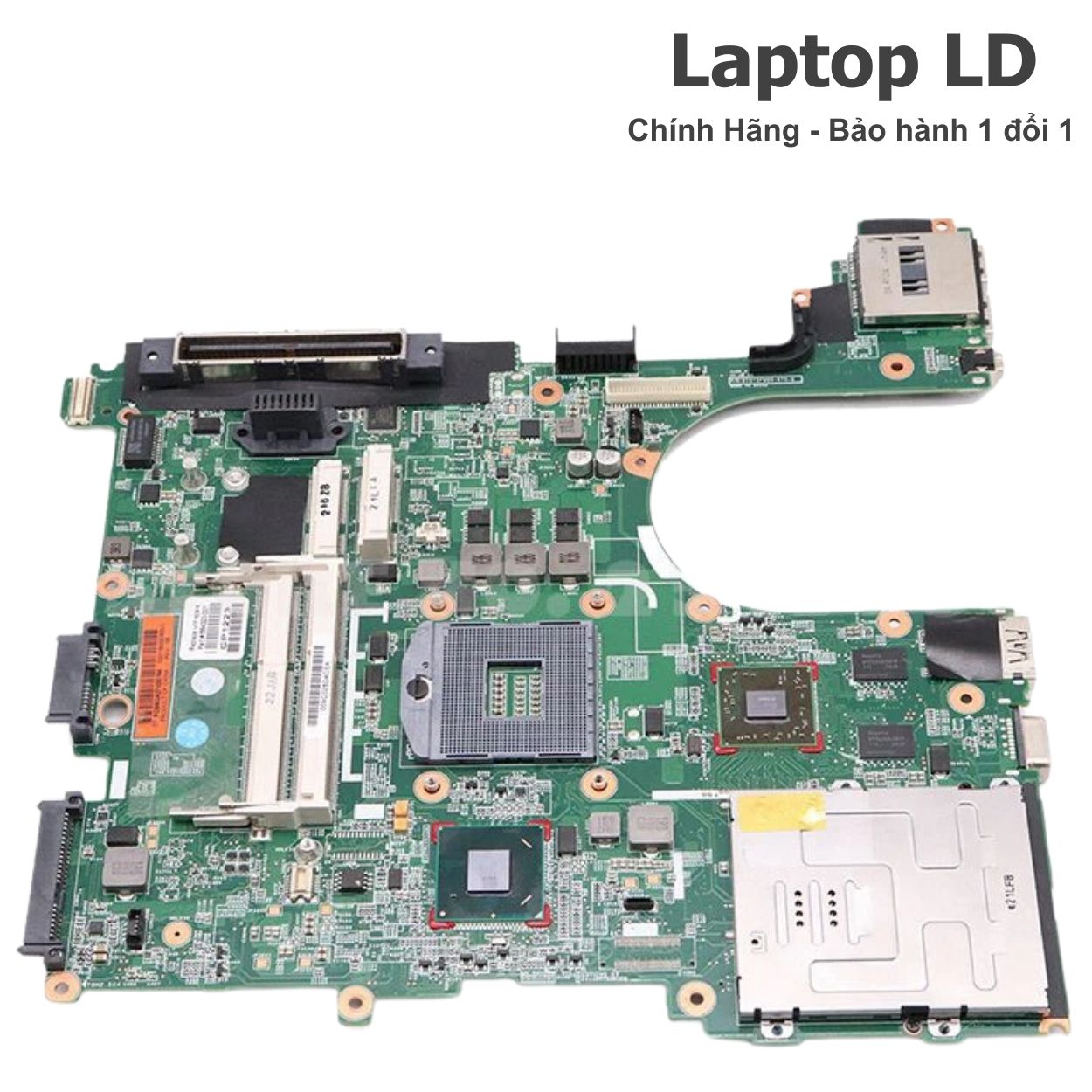

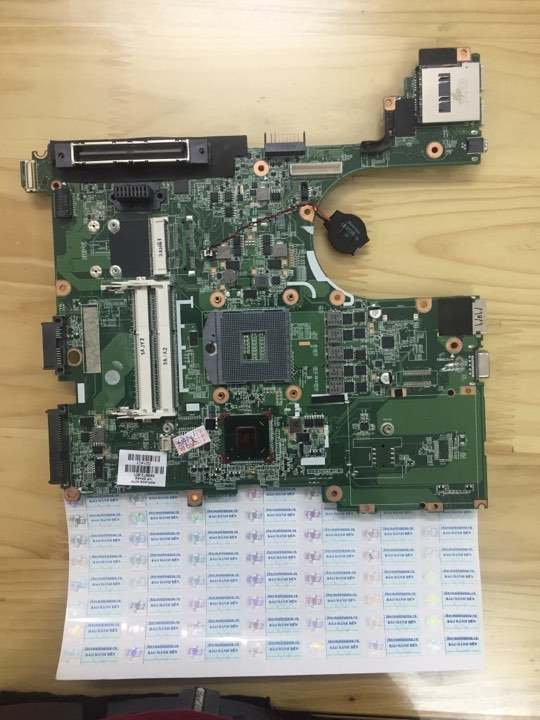

Hình ảnh tham khảo (654129-001 & cụm cổng)
- Nhận sạc nhưng pin không vào ổn định: đây là lỗi rất hay gặp trên nhóm HP business đời này; adapter vẫn có thể cấp điện nhưng khối sạc-pin hoạt động chập chờn nên pin báo lúc sạc lúc không.
- Không nhận sạc / sạc chập chờn: ngoài adapter HP đầu tròn, 8560p và 6560b còn hay lộ lỗi ở jack nguồn hoặc mạch sạc; nên test vừa cắm sạc vừa rung nhẹ đầu cắm và theo dõi pin/xung nguồn có ổn định hay không.
- USB 3.0 nhận chuột nhưng rớt ổ cứng ngoài: kiểu lỗi nguồn USB yếu theo tải rất hay gặp ở máy business dùng lâu năm; cần copy file lớn 10–20 phút mới bắt đúng lỗi.
- eSATA/USB combo hoạt động không ổn định: đây là cổng đặc trưng của 8560p/6560b, dễ bị bỏ sót khi test; nếu khách dùng ổ ngoài chuẩn cũ thì phải kiểm tra riêng.
- DisplayPort hoặc VGA mất tín hiệu giữa chừng: vì model này có cả hai cổng xuất hình nên phải test riêng từng cổng; có máy VGA ổn nhưng DisplayPort lỗi, hoặc ngược lại.
- LAN có link nhưng truyền file rớt: cổng RJ45 hoặc nhánh mạng lâu năm dễ già hóa; phải test ping và transfer thực tế chứ không chỉ nhìn biểu tượng mạng.
- Không nhận dock / cắm dock chập chờn: 8560p và 6560b có cổng docking ở đáy, nên nếu khách dùng dock văn phòng phải test riêng; có trường hợp máy chạy bình thường nhưng dock không ổn định.
- Ổ DVD nhận kém hoặc đọc đĩa chập chờn: đây là điểm khác với nhiều dòng mới; nếu khách còn dùng ổ quang thì cần test riêng cụm DVD.
- Nóng, quạt hú, máy chậm: business bền nhưng khi quạt bám bụi và keo khô, máy vẫn tụt xung rõ; mở nhiều tab, dùng dock hoặc xuất màn ngoài lâu sẽ thấy ì.
Thông số kỹ thuật HP EliteBook 8560p | 6560b (654129-001)
| Mã | 654129-001 |
|---|---|
| Dòng máy | HP EliteBook 8560p | HP ProBook 6560b |
| Nền tảng | Intel HM65 Express chipset |
| CPU | Intel Core i3 / i5 / i7 mobile thế hệ 2 Sandy Bridge dạng socket rời rPGA988B, theo cấu hình máy gốc |
| GPU | Intel HD Graphics 3000 theo CPU |
| RAM | DDR3 SO-DIMM • 2 khe RAM |
| Lưu trữ | 1 khay 2.5" SATA HDD/SSD • có ổ quang DVD theo cấu trúc dòng máy |
| Màn hình | 15.6" HD / HD+ / Full HD theo cấu hình thân máy |
| Cổng kết nối | USB 2.0 • USB 3.0 • eSATA/USB 2.0 combo • VGA • DisplayPort • LAN RJ45 • audio • đầu đọc thẻ • docking connector |
| Kết nối | Wi-Fi • LAN • Bluetooth theo cấu hình máy gốc |
| Pin | Pin rời theo thiết kế 8560p / 6560b |
| Adapter | Adapter HP jack tròn |
Lưu ý: Board 654129-001 là mã hệ thống dùng cho nhóm 6560b/8560p dùng UMA graphics, HM65 và không WWAN, nên khi đặt linh kiện cần đối chiếu đúng layout cổng, đúng cáp HDD SATA, đúng socket RAM, đúng cáp màn hình, đúng cổng dock và đúng khung vỏ máy đang dùng.
Khi nào nên thay linh kiện 654129-001 cho HP EliteBook 8560p | 6560b?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Cắm sạc không vào, sạc chập chờn hoặc máy chạy nguồn ngoài nhưng pin không sạc đúng.
- Nhấn nguồn không phản hồi, hoặc máy sáng đèn vài giây rồi tắt lặp lại.
- Máy không lên hình dù quạt vẫn quay, đã test RAM/màn/cáp cơ bản mà chưa ổn.
- Treo logo, mất ổ cứng, boot chậm hoặc thi thoảng không nhận HDD/SSD SATA.
- USB 3.0, eSATA, DisplayPort, VGA, LAN, dock hoặc audio chập chờn theo thời gian sử dụng.
- Máy nóng bất thường, ổ quang nhận kém hoặc có dấu hiệu ẩm/oxy hóa quanh cổng nguồn, cổng I/O, khe RAM.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay 654129-001: phương án nào hợp lý hơn?
- Jack sạc HP đầu tròn lỏng/bẩn: thay jack hoặc xử lý chuẩn rồi test sạc và pin ổn định.
- Treo boot do HDD yếu hoặc cáp SATA lỏng: thay ổ / test SSD khác trước khi quy lỗi motherboard.
- Không hình do RAM tiếp xúc kém hoặc cáp màn chập chờn theo góc mở: xử lý RAM/cáp trước khi kết luận.
- Không lên nguồn/bật rồi tắt do nguồn chờ hoặc nguồn chính lỗi sâu.
- Không sạc hoặc không vào pin ổn định dù đã loại trừ adapter, jack nguồn và pin.
- Lỗi đồng thời RAM, SATA, USB/LAN/DP/VGA/eSATA/dock hoặc máy đã sửa nhiều lần mà vẫn tái phát.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter HP đúng chuẩn → theo dõi tình trạng sạc pin → test rung nhẹ đầu sạc → test từng thanh RAM/từng khe RAM → thay HDD bằng SSD test khác → kiểm tra cáp SATA → test USB 3.0 và eSATA combo copy file lớn → test DisplayPort và VGA riêng → test qua dock → kiểm tra nhiệt và tình trạng quạt/tản.
Gợi ý quyết định: nếu đã xử lý jack sạc, pin, RAM, ổ cứng, cáp màn và vệ sinh tản mà lỗi nguồn – sạc pin – USB/eSATA – xuất màn vẫn lặp, nên kiểm tra sâu và cân nhắc thay đúng mã 654129-001.
Lỗi thường gặp trên HP EliteBook 8560p | 6560b (654129-001)
- Không nhận sạc / pin không vào ổn định: jack nguồn lỗi, mạch sạc-pin suy hoặc tiếp xúc DC-in kém.
- Bật đèn nguồn rồi tắt: nguồn chờ 3V/5V không ổn, chập nhánh phụ hoặc lỗi khởi động.
- Không lên hình: RAM tiếp xúc kém, socket RAM lỗi, cáp màn hoặc nhánh hiển thị có vấn đề.
- Treo logo / không nhận ổ: HDD/SSD SATA yếu, cáp SATA lỏng hoặc nguồn cấp lưu trữ không ổn.
- USB 3.0 / eSATA rớt thiết bị: cổng oxy hóa hoặc nhánh cấp nguồn/tín hiệu I/O yếu theo tải.
- DisplayPort / VGA / LAN / dock chập chờn: cổng lỏng, già hóa tiếp điểm hoặc đường tín hiệu I/O suy theo thời gian.
- DVD đọc kém hoặc mất nhận: ổ quang xuống cấp hoặc nhánh giao tiếp liên quan không ổn định.
- Quạt hú, nóng, chậm: hệ tản bám bụi, keo tản khô hoặc nguồn CPU suy theo nhiệt.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc có điện nhưng pin không vào ổn định |
|---|---|
| Nguyên nhân | Adapter yếu • jack nguồn lỗi • pin suy • mạch sạc-pin lỗi |
| Cách khoanh vùng | Thử adapter đúng chuẩn → thử pin khác → rung nhẹ đầu sạc → theo dõi trạng thái pin/sạc → nếu vẫn lỗi, kiểm tra sâu phần sạc-pin |
| Triệu chứng | Nhấn nguồn đèn sáng nhưng không có hình |
| Nguyên nhân | RAM lỗi • khe RAM chập chờn • cáp màn lỗi • nhánh hiển thị không ổn |
| Cách khoanh vùng | Test từng thanh RAM → vệ sinh khe RAM → thử màn ngoài DisplayPort/VGA → kiểm tra cáp màn theo góc mở → loại trừ màn trước khi kết luận board |
| Triệu chứng | Treo logo / boot chậm / mất ổ |
| Nguyên nhân | HDD/SSD yếu • cáp SATA lỏng • nguồn SATA không ổn • BIOS lỗi |
| Cách khoanh vùng | Thử SSD/HDD khác → kiểm cáp SATA → reset BIOS → restart nhiều lần → nếu vẫn lặp, kiểm tra nhánh lưu trữ |
| Triệu chứng | USB 3.0/eSATA combo rớt ổ ngoài khi copy |
| Nguyên nhân | Cổng I/O oxy hóa/lỏng • nhánh cấp nguồn hoặc tín hiệu yếu |
| Cách khoanh vùng | Vệ sinh cổng → test ổ ngoài → copy file lớn 10–20 phút → theo dõi disconnect/reconnect |
| Triệu chứng | DisplayPort / VGA / dock xuất hình chập chờn |
| Nguyên nhân | Cổng xuất hình lỏng • đường tín hiệu suy • dock lỗi • lỗi theo thời gian dùng màn ngoài |
| Cách khoanh vùng | Đổi dây/màn khác → test DisplayPort và VGA riêng → test qua dock và không qua dock → chạy màn ngoài đủ thời gian → theo dõi có mất tín hiệu giữa chừng hay không |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, tháo pin rời và xả điện còn lại.
- Tháo nắp đáy, tháo HDD/SSD 2.5", RAM, card Wi-Fi, ổ quang DVD và các module cần thiết; lưu ý vị trí ốc đúng của 8560p/6560b.
- Tháo bàn phím, palmrest, loa, cáp touchpad, cáp bàn phím, cáp màn hình, jack nguồn và cáp SATA đúng theo layout model này.
- Tháo cụm tản, vệ sinh sạch quạt và heatsink, thay keo tản đúng lượng trước khi lắp lại.
- Căn bo theo cụm cổng USB/eSATA/VGA/DisplayPort/LAN/audio và jack sạc rồi đặt đúng vị trí board 654129-001; test sơ bộ: nhận sạc, nhận pin, lên nguồn, nhận RAM và nhận ổ SATA.
- Ráp hoàn thiện và test theo checklist: sạc-xả, khởi động nhiều lần, nhận HDD/SSD, USB 3.0, eSATA combo, LAN, DisplayPort, VGA, audio, webcam, Wi-Fi, DVD và dock nếu khách có nhu cầu.
- Chạy test theo thời gian trước khi bàn giao để bắt lỗi “sạc-pin chập chờn”, “USB/eSATA copy nặng mới rớt”, “xuất màn ngoài/dock lúc có lúc không” hoặc “khởi động nhiều lần mới lỗi”.
Checklist test sau khi mua/thay
- Test sạc: cắm ổn định 15–20 phút; rung nhẹ đầu sạc không rớt nguồn.
- Test pin: nhận pin đúng, sạc-xả ổn định, không báo pin ảo bất thường.
- Test nguồn: bật/tắt nhiều lần; không lỗi đèn sáng rồi tắt.
- Test RAM: nhận đủ dung lượng; thử từng khe nếu cần.
- Test lưu trữ: HDD/SSD đọc ghi ổn định; restart vài lần để bắt lỗi treo logo.
- Test USB 3.0: cắm ổ cứng ngoài, copy file lớn 10–20 phút.
- Test eSATA/USB combo nếu khách có nhu cầu dùng ổ ngoài chuẩn này.
- Test LAN: ping và truyền file liên tục để bắt lỗi chập chờn khi tải.
- Test DisplayPort và VGA: xuất hình ổn định trên màn ngoài, không mất tín hiệu giữa chừng.
- Test webcam, mic, loa, jack tai nghe và ổ DVD hoạt động ổn định.
Giá linh kiện & giá thay HP EliteBook 8560p | 6560b
Giá 654129-001 (linh kiện)
Giá phụ thuộc tình trạng socket RAM, tình trạng jack sạc, cụm cổng USB/eSATA/LAN/DisplayPort/VGA/audio, khu vực SATA, cổng dock, khối sạc-pin, mức oxy hóa và tình trạng tổng thể của board. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh máy, kiểm tra jack nguồn/cáp SATA/cáp màn/cổng dock/khối pin-sạc và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho HP EliteBook 8560p | 6560b có lấy ngay không?
Nếu có sẵn đúng board, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy test ổ cứng, test sạc – pin, test nhiệt, test USB/eSATA/LAN/DisplayPort/VGA/dock theo thời gian để bắt lỗi ẩn, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 9.0/10 (sạc-pin ổn định + khởi động bền + nhận RAM/HDD tốt + USB/eSATA/LAN/DP/VGA hoạt động đều sau test dài).
Khách văn phòng: “Máy vẫn chạy nguồn ngoài nhưng pin sạc lúc được lúc không, dùng màn ngoài với dock thì chập chờn. Sau khi thay thì pin vào ổn hơn, máy bền hơn và làm việc với màn ngoài đỡ lỗi hẳn.”
Phản hồi kỹ thuật: “Đã test jack sạc, test pin, test từng khe RAM, test HDD/SSD SATA, test USB copy file lớn, test eSATA, test LAN/DisplayPort/VGA/audio/webcam, test nhiệt và kiểm tra cổng dock trước khi bàn giao.”
Câu hỏi thường gặp
HP 8560p hoặc 6560b nhận sạc nhưng pin không vào có phải luôn do board không?
Không hẳn. Dòng này có thể lỗi do adapter, jack nguồn hoặc bản thân pin trước. Nên thử đúng adapter chuẩn, thử pin khác và kiểm tra chân cắm trước. Nếu đã loại trừ adapter/jack/pin mà máy vẫn không sạc ổn định, lúc đó mới ưu tiên kiểm tra sâu bo mạch chủ laptop.
Máy đèn nguồn sáng nhưng không có hình thường do đâu?
Với 8560p và 6560b, RAM hoặc khe RAM tiếp xúc kém là nguyên nhân rất hay gặp, bên cạnh cáp màn hình. Nên test từng thanh RAM, vệ sinh khe, thử màn ngoài DisplayPort/VGA rồi mới kết luận lỗi main máy tính xách tay.
Nhận máy sau thay cần test gì quan trọng nhất?
Nên ưu tiên: test sạc-pin ổn định, test bật/tắt nhiều lần, test RAM, test HDD/SSD SATA, test USB 3.0 copy file lớn, test eSATA, test DisplayPort/VGA, test LAN và kiểm tra webcam – âm thanh – nhiệt theo checklist.
