Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- HP 240 G9
- Mã main
- 6050A3354201-MB-A01
- CPU
- Intel Core i5-1235U
- GPU / VGA
- Intel Iris Xe
- RAM
- 2 khe SO-DIMM DDR4-3200 · tối đa 32GB
- Lưu trữ
- M.2 PCIe NVMe · hỗ trợ SATA 2.5″
Main HP 240 G9 | Core i5-1235U | 6050A3354201-MB-A01

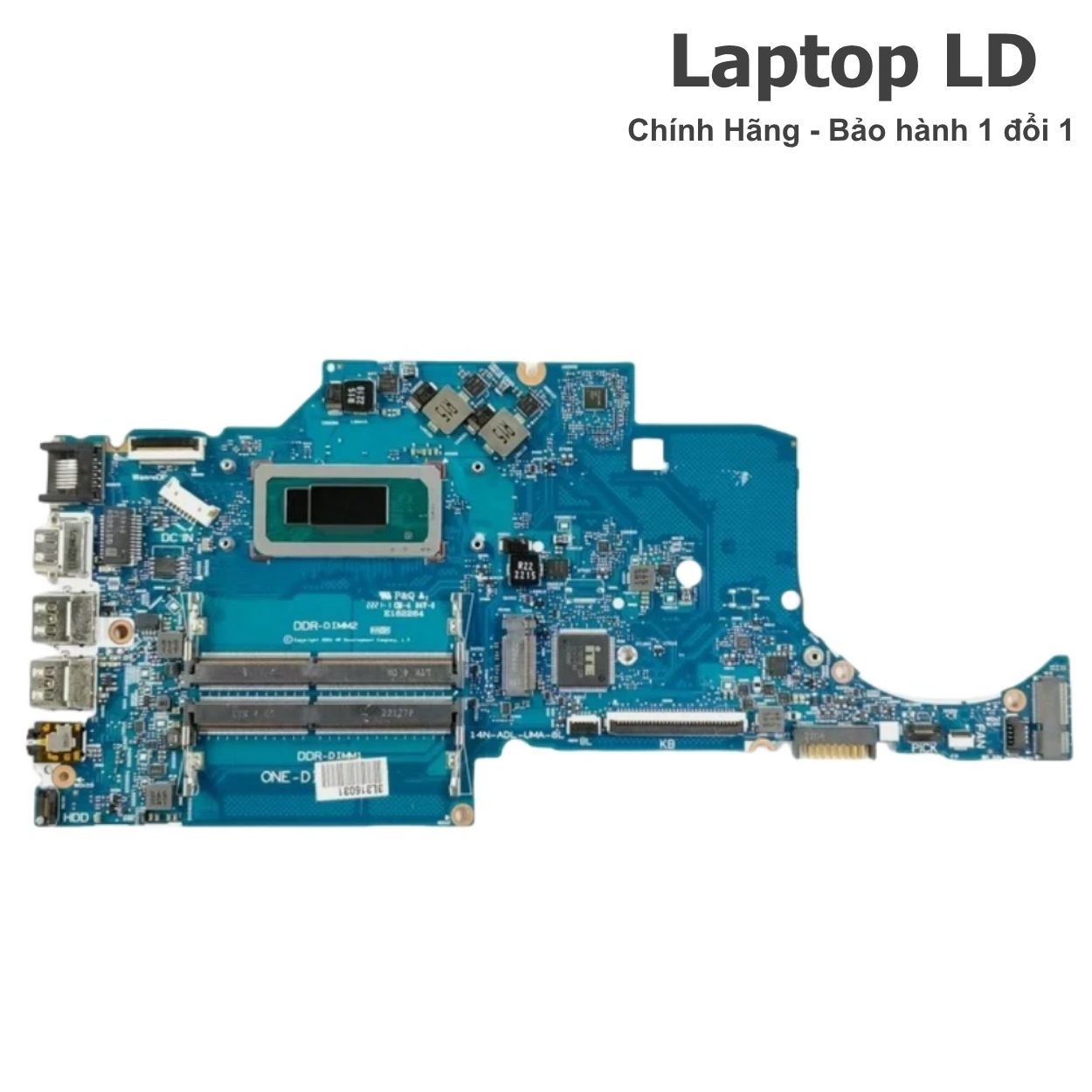

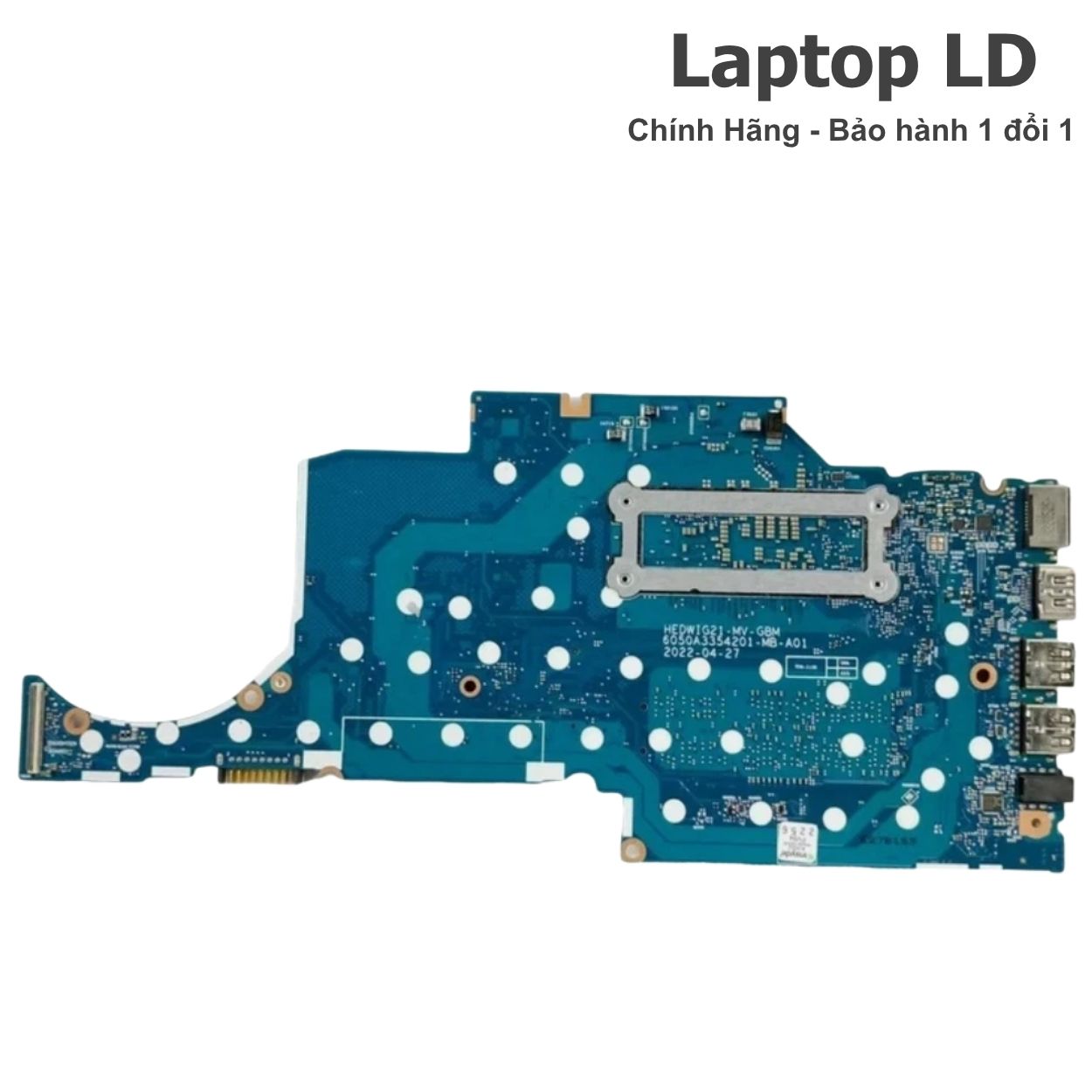

Mainboard dành cho HP 240 G9, tích hợp Intel Core i5-1235U thế hệ 12 và đồ họa Intel tích hợp. Bo được nhận diện bằng mã 6050A3354201-MB-A01, project HEDWIG21-MV-GBM; nền tảng Core i thế hệ 12 dùng 2 khe SO-DIMM DDR4-3200 và lưu trữ PCIe NVMe M.2.
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →

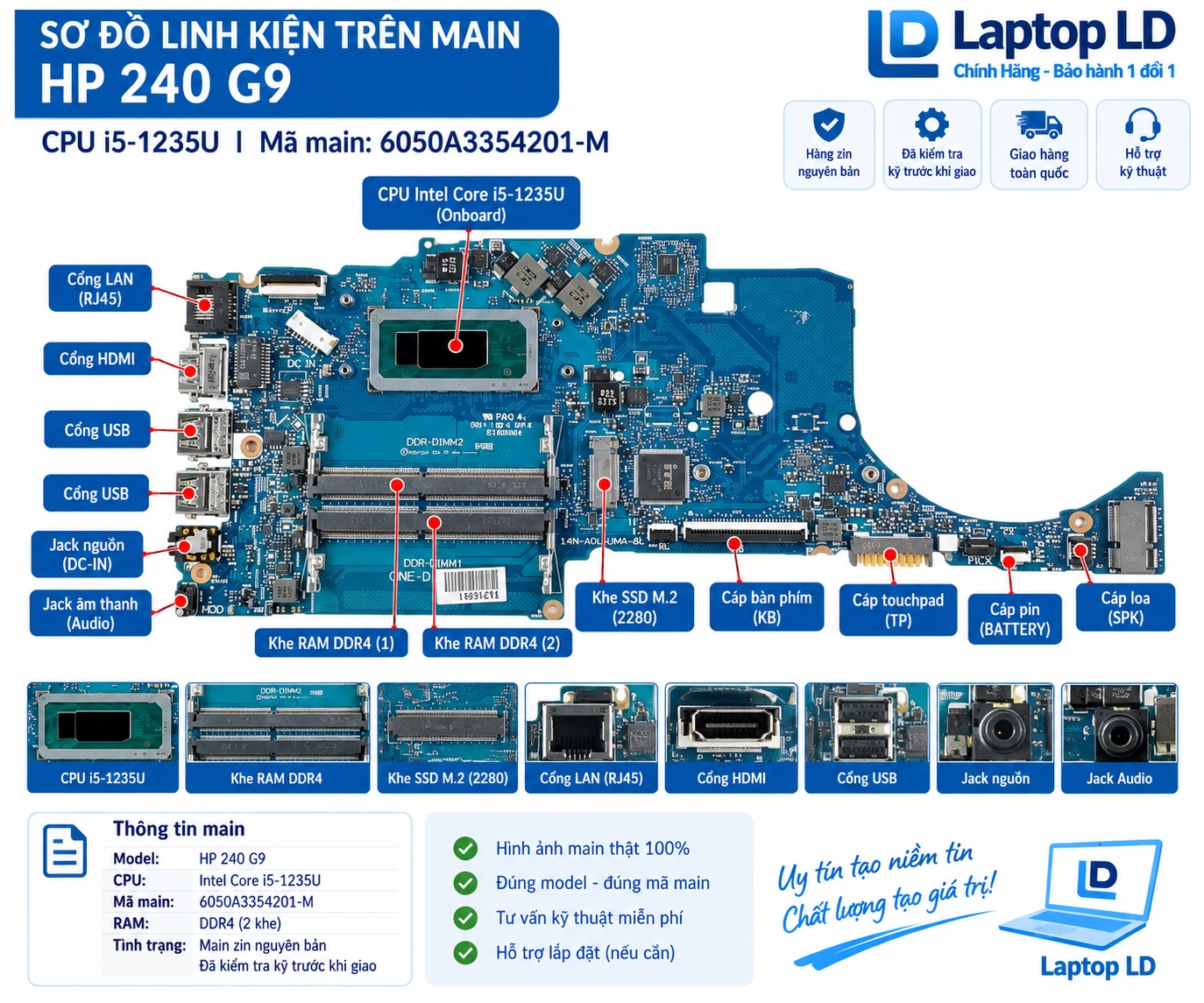

Thông số và phiên bản tương thích
- Dòng máy
- HP 240 G9
- Mã main / PCB
- 6050A3354201-MB-A01
- CPU / SoC
- Intel Core i5-1235U
- RAM / bộ nhớ
- 2 khe SO-DIMM DDR4-3200 · tối đa 32GB
- GPU / VGA
- Intel Iris Xe (RAM dual-channel) · Intel UHD (RAM single-channel)
- SSD / lưu trữ
- M.2 PCIe NVMe · hỗ trợ SATA 2.5″ trên cấu hình dual-storage
- Cổng ngoài

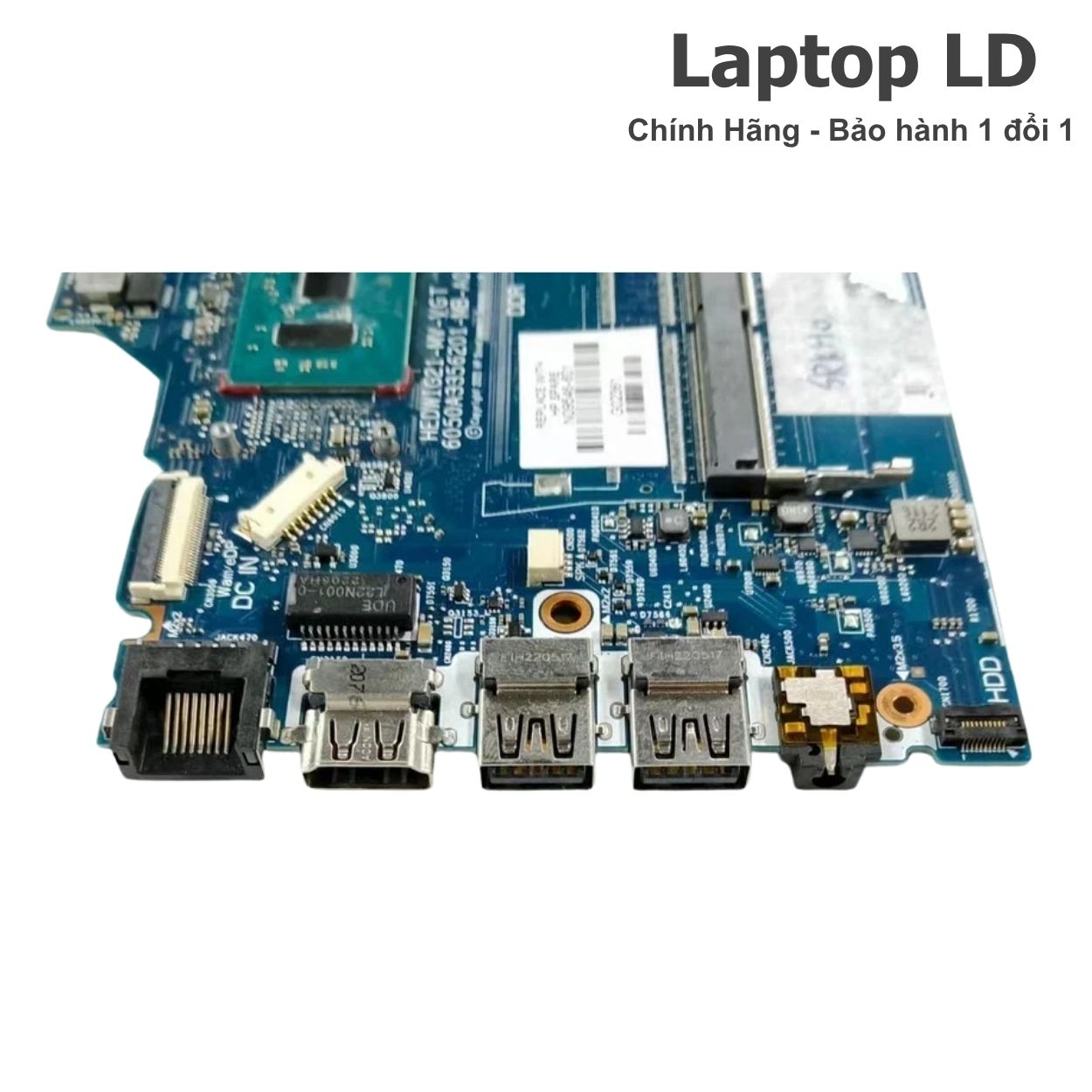

- 2× USB Type-A 5Gbps; 1× USB Type-C 5Gbps (truyền dữ liệu); HDMI 1.4b; RJ-45; jack tai nghe/mic 3.5mm; cổng nguồn AC.
- Không dây
- Khe/card WLAN rời; HP 240 G9 hỗ trợ Realtek Wi-Fi 5 RTL8821CE/RTL8822CE hoặc Wi-Fi 6 RTL8852BE kèm Bluetooth tương ứng.
Thông số kỹ thuật bổ sung
| Board revision | A01 · project HEDWIG21-MV-GBM; cùng họ tài liệu BIOS 6050A3354201. |
|---|---|
| OEM part / FRU / SPS / DP/N | Mã nhận diện bo/OEM đã xác minh: HEDWIG21-MV-GBM · 6050A3354201-MB-A01. |
| Kết nối / I/O đặc trưng | 2 khe DDR4 SO-DIMM; khe M.2 PCIe NVMe; giao tiếp SATA cho cấu hình dual-storage; USB-C 5Gbps chỉ truyền dữ liệu; HDMI 1.4b; RJ-45; USB-A và audio combo. |
| BIOS / firmware | Nền tảng BIOS/EC của board 6050A3354201; tài liệu sửa chữa ghi BIOS BID 08997 và SPI flash 16MB. Khi nạp BIOS cần dùng đúng image theo board/revision và giữ thông tin máy phù hợp. |
| Tản nhiệt / adapter | HP 240 G9 dùng HP Smart AC 45W hoặc 65W tùy cấu hình; bản đồ họa tích hợp có mức công suất hệ thống UMA dưới 45W. Đầu sạc HP barrel 4.5mm, điện áp danh định 19.5V; lắp lại đúng cụm quạt/tản nhiệt của máy. |
| Ghi chú cấu hình | Core i5-1235U được hàn trên main; RAM là 2 khe SO-DIMM rời, không phải RAM onboard. Iris Xe hoạt động đầy đủ với RAM dual-channel; khi dùng single-channel hệ thống hiển thị Intel UHD Graphics. SSD và card Wi-Fi/Bluetooth là linh kiện rời trừ khi đơn hàng ghi kèm. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — Core i5-1235U | Intel Core i5-1235U | 2 khe DDR4-3200 SO-DIMM | 6050A3354201-MB-A01 · HEDWIG21-MV-GBM |
| Biến thể cùng PCB — Core i7-1255U | Intel Core i7-1255U | DDR4 SO-DIMM | 6050A3354201-MB-A01 · CPU khác bản trong bài |
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

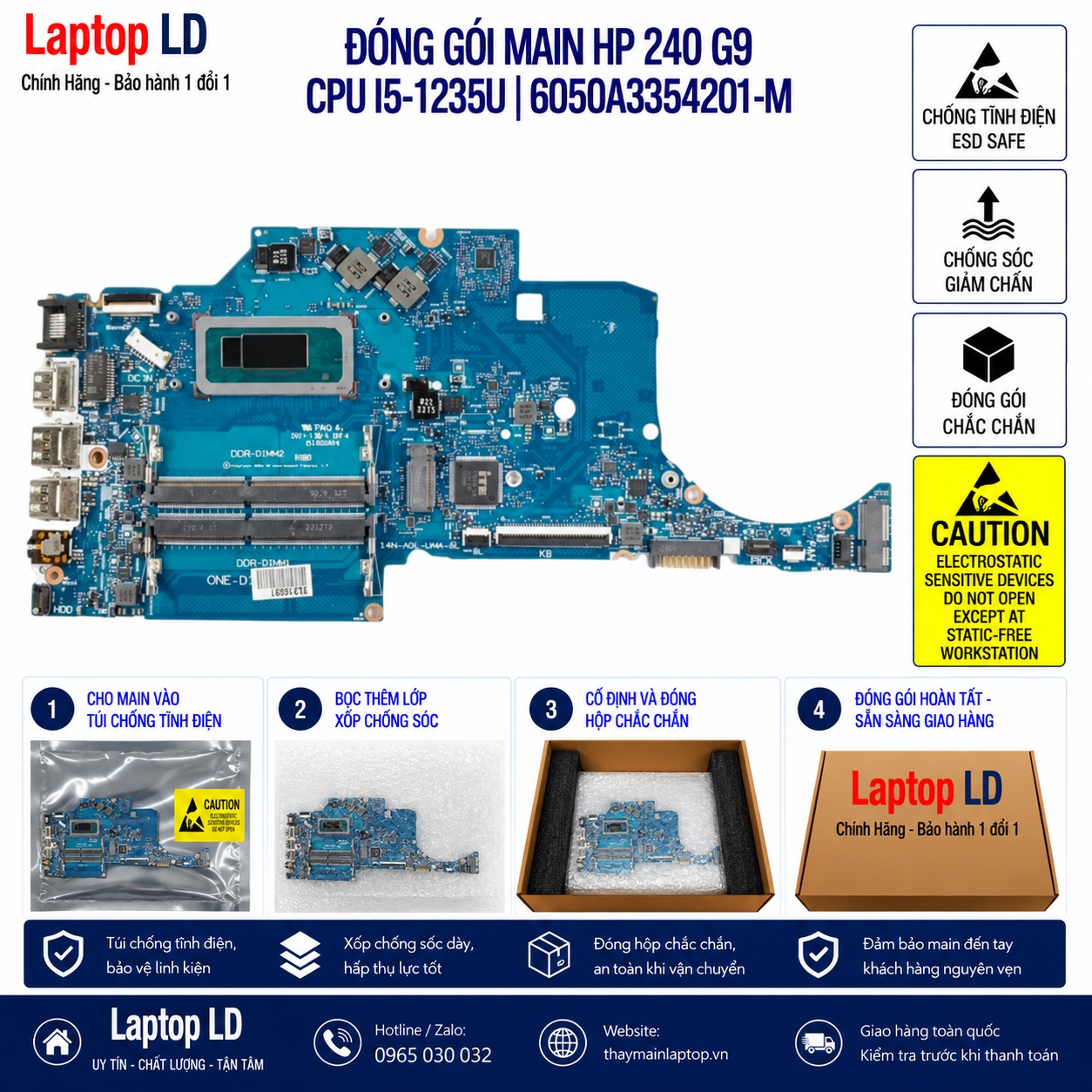

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn, bấm nút nguồn không phản ứng | Adapter, jack nguồn, pin, đường nguồn chờ, mạch sạc hoặc chạm chập trên main. | Thử adapter đúng chuẩn, cô lập pin và thiết bị ngoại vi; kiểm tra nguồn đầu vào và nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, không POST | RAM/khe RAM, BIOS/EC, màn hình/cáp eDP, nguồn CPU hoặc lỗi phần cứng trên bo. | Thử RAM đã biết tốt ở từng khe, kiểm tra màn ngoài/trạng thái POST và BIOS để tách lỗi RAM, màn hình với lỗi bo. |
| Không nhận RAM hoặc chỉ nhận một khe SO-DIMM | Thanh RAM, tiếp xúc khe, nguồn RAM, đường tín hiệu hoặc bộ điều khiển bộ nhớ trong CPU. | Đổi chéo thanh RAM tốt giữa hai khe và kiểm tra dung lượng trong BIOS để xác định lỗi module, socket hay main. |
| Không nhận SSD M.2 NVMe | SSD, socket M.2, nguồn cấp, đường PCIe hoặc BIOS/firmware. | Thử SSD NVMe đã biết tốt, kiểm tra socket và BIOS; không nạp firmware khác board chỉ để xử lý lỗi nhận SSD. |
| Không sạc pin hoặc nhận adapter chập chờn | Adapter, jack DC, pin, mạch sạc hoặc đường nhận diện nguồn trên main. | Đối chiếu với adapter HP đúng đầu 4.5mm và pin tốt; kiểm tra điện áp vào, trạng thái sạc và nhiệt bất thường. |
| Treo, reset hoặc mất cổng/chức năng | Nhiệt độ, RAM/SSD, BIOS/driver, nguồn cục bộ hoặc mạch I/O trên main. | Theo dõi nhiệt, thử RAM/SSD tốt, kiểm tra từng cổng và tải ổn định để xác định lỗi linh kiện rời hay lỗi bo. |
Hướng dẫn thay main và kiểm tra sau lắp
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi thường gặp về main HP 240 G9 i5-1235U 6050A3354201-MB-A01
Main 6050A3354201-MB-A01 này dùng cho máy nào?
Phiên bản trong bài được xác minh cho HP 240 G9 và sử dụng Intel Core i5-1235U. Laptop LD hỗ trợ đối chiếu ảnh main cũ, mã PCB và bố trí đầu nối trước khi giao.
Main này dùng Core i5-1235U và đồ họa Intel Iris Xe đúng không?
Đúng CPU là Intel Core i5-1235U. Với RAM dual-channel, nền tảng cho khả năng Intel Iris Xe; nếu máy chỉ chạy RAM single-channel, đồ họa tích hợp hoạt động dưới tên Intel UHD Graphics.
Làm sao kiểm tra đúng mã main HP 240 G9 trước khi đặt?

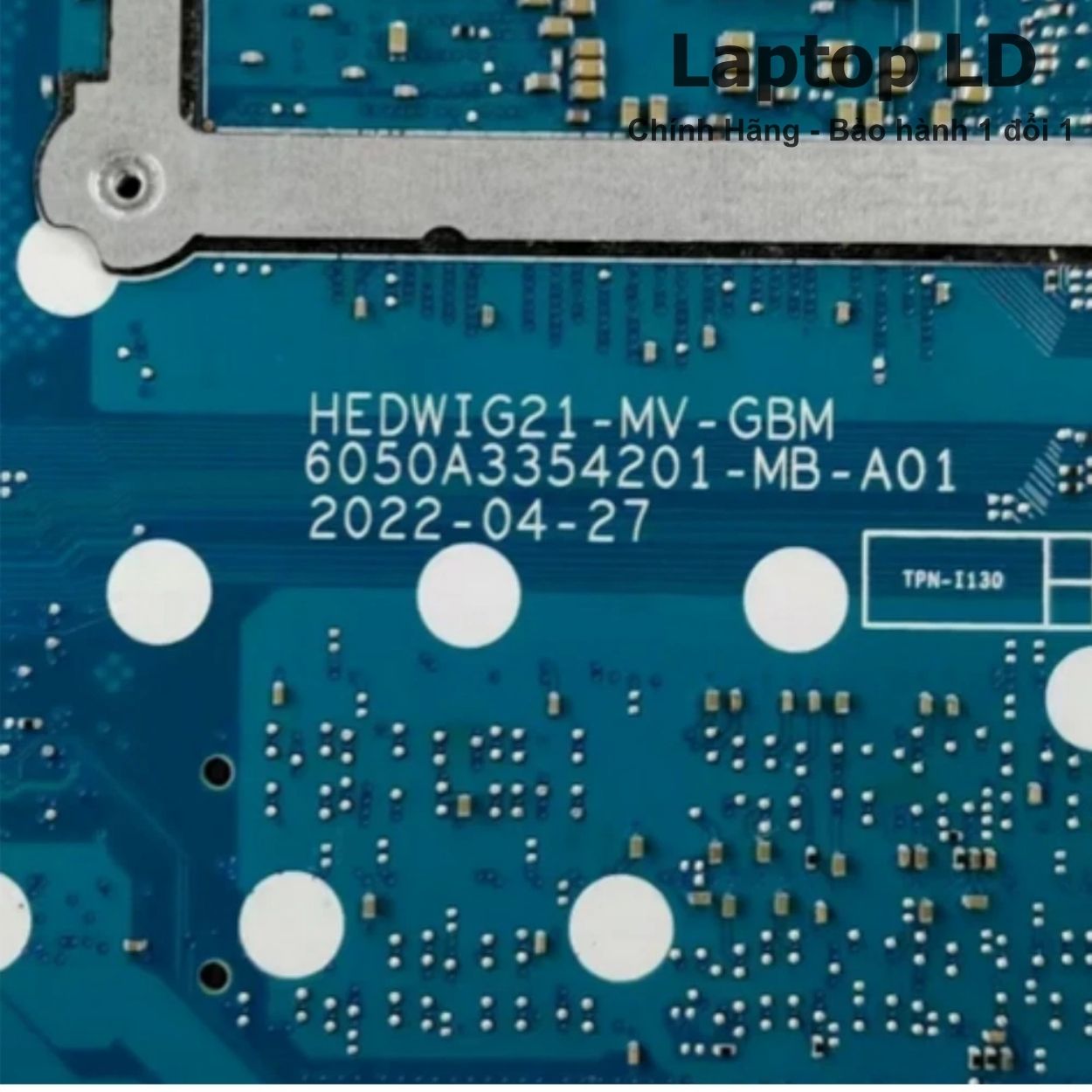

Đối chiếu dòng 6050A3354201-MB-A01 in trên PCB, project HEDWIG21, CPU i5-1235U và bố trí cổng/đầu nối. Có thể gửi ảnh main cũ qua Zalo để kỹ thuật Laptop LD xác nhận giúp.
Main được kiểm tra và bảo hành như thế nào?

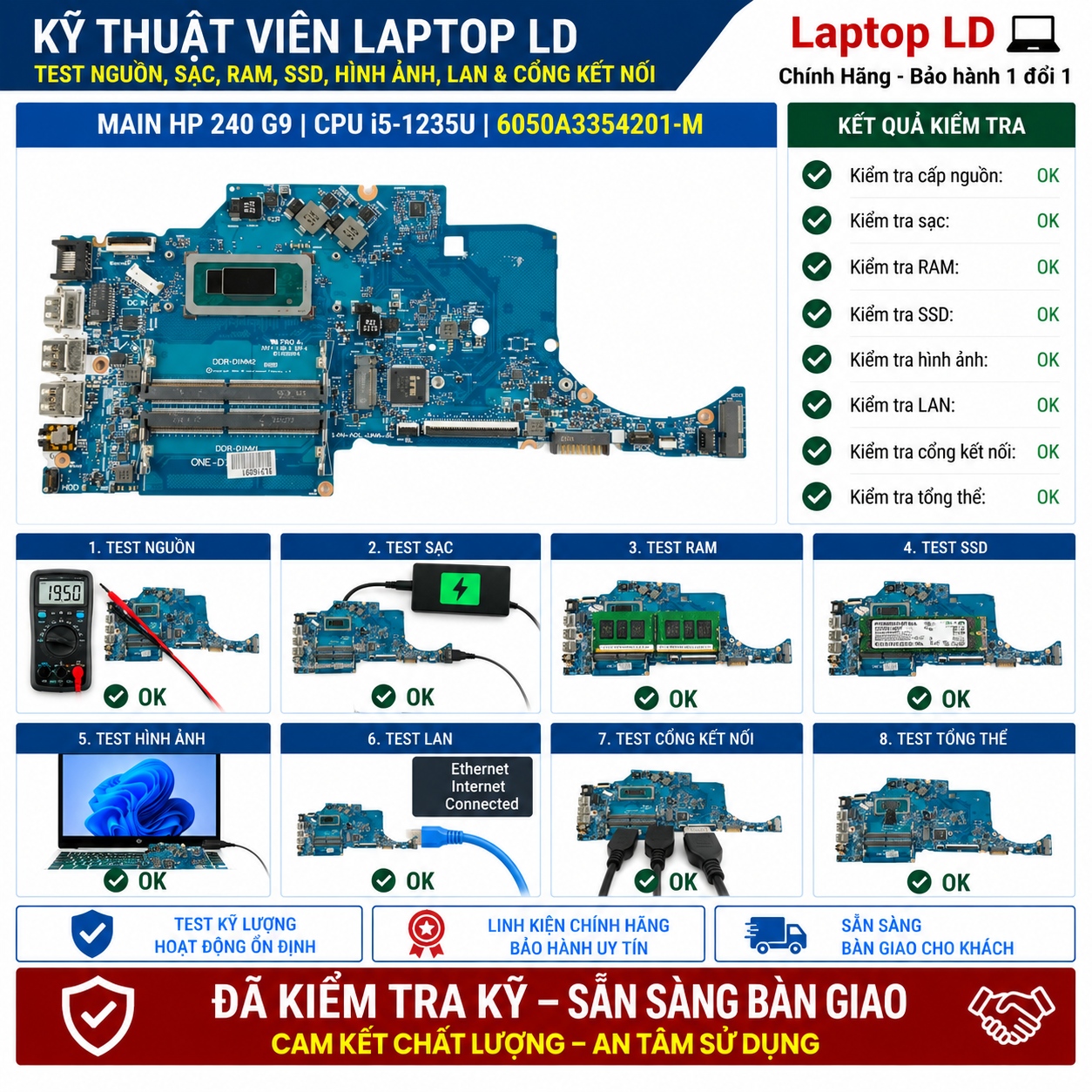

Main được kiểm tra nguồn, POST/BIOS, RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ trước khi giao. Laptop LD áp dụng 1 đổi 1 trong 30 ngày theo chính sách công khai và hỗ trợ tư vấn lắp đặt sau khi mua.
