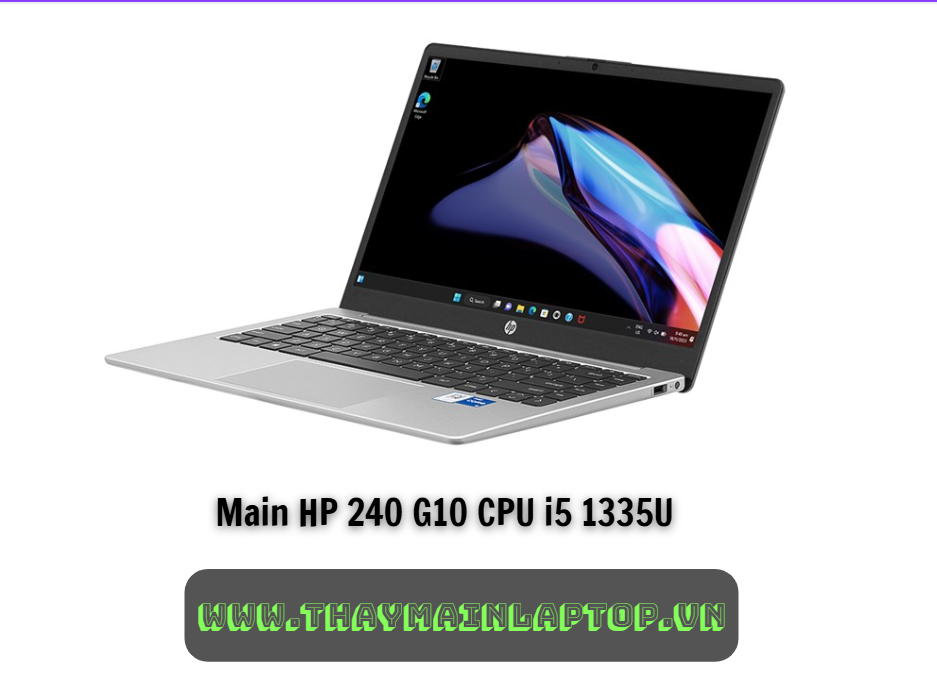

Laptop LD • Main HP 240 G10
Thay main HP 240 G10 i5-1335U 6050A3460001-MB-A01 đúng mã
Đúng nền RAMESES-MV-VGT, board 6050A3460001-MB-A01, HP spare N37420-601, CPU Intel Core i5-1335U, đồ họa Intel tích hợp bản UMA, hai khe RAM DDR4-3200 và một khe SSD M.2 PCIe NVMe. Laptop LD hỗ trợ kiểm tra tem HP, Product Number, mã PCB, BIOS/DMI, RAM, SSD, nguồn Smart Pin 45W, USB-C chỉ truyền dữ liệu, HDMI 1.4b, LAN RJ-45, màn hình 14 inch và toàn bộ đường tín hiệu trước khi sửa hoặc thay bo mạch.
- RAMESES-MV-VGT
- 6050A3460001-MB-A01
- N37420-601
- CPU i5-1335U
- 2 khe DDR4
- USB-C Data Only
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo HP 240 14 inch G10, CPU i5-1335U, nền RAMESES-MV-VGT, board 6050A3460001-MB-A01 và HP spare N37420-601. Board này còn xuất hiện trên một số HP Laptop 14-ep cùng nền khung; trước khi thay cần đối chiếu Product Number, cáp màn hình, bàn phím, vân tay và BIOS/DMI.
Vị trí linh kiện và ảnh tổng thể main HP 240 G10 i5-1335U 6050A3460001-MB-A01
Ảnh thực tế giúp nhận biết CPU i5-1335U, hai khe RAM DDR4, khe SSD M.2, module Wi-Fi, mạch sạc Smart Pin, USB-C, HDMI 1.4b, LAN RJ-45 và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera, nút nguồn và vân tay theo cấu hình.
Cần gửi gì để Laptop LD báo đúng main?
Nền 6050A3460001 có nhiều CPU i3, i5, i7 và revision A01/A02. Để khóa đúng bản i5-1335U N37420-601, khách nên gửi đầy đủ ảnh tem máy và bo mạch.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model HP 240 14 inch G10.
- Ảnh Product Number, Serial Number và SKU đầy đủ của máy.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng RAMESES-MV-VGT và 6050A3460001-MB-A01 trên PCB.
- Ảnh tem HP spare N37420-601 hoặc mã xxxxxx-001 nếu máy không kèm Windows.
- Ảnh khu vực CPU i5-1335U, hai khe RAM DDR4 và khe SSD M.2.
- Ảnh USB-C, hai USB-A, HDMI 1.4b, LAN, jack Smart Pin và audio 3.5mm.
- Mô tả lỗi: không nguồn, không sạc, không hình, treo logo, lỗi RAM, mất SSD, LAN, USB-C hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng HP 240 G10, i5-1335U và revision A01.
- Khóa đúng HP spare N37420-601 và BIOS/DMI.
- Tránh nhầm i3-1315U, i7-1355U, i5-1340P hoặc i7-1360P.
- Đối chiếu đúng hai khe RAM, SSD, bo I/O và cáp màn hình.
- Phân biệt lỗi main với lỗi adapter, pin, RAM, SSD, màn hình hoặc jack nguồn.
- Rút ngắn thời gian báo giá, kiểm tra và bàn giao máy.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main HP 240 G10 i5-1335U 6050A3460001-MB-A01 được báo theo đúng HP spare, revision PCB, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh tem/main.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra quạt, tản nhiệt CPU dòng U, pin 41Wh, hai khe DDR4, SSD M.2, Wi-Fi, màn hình 14 inch, LAN và toàn bộ cổng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng N37420-601. Main lỗi BIOS/DMI, nguồn CPU, đường RAM, USB-C, LAN hoặc vào nước diện rộng cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng HP 240 G10, i5-1335U, 6050A3460001-MB-A01 và N37420-601.
- Xác nhận đúng main UMA dùng đồ họa Intel tích hợp, không có GPU rời.
- Kiểm tra adapter Smart Pin 45W, USB-C data only, HDMI 1.4b, LAN và hai USB-A.
- Kiểm tra hai khe DDR4, SSD M.2, Wi-Fi, màn hình, camera, loa, pin và nhiệt độ.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch HP 240 G10 i5-1335U 6050A3460001-MB-A01 dùng cho máy nào?
Dòng máy phù hợp
- HP 240 14 inch G10 Notebook PC.
- Một số HP Laptop 14-ep dùng cùng nền RAMESES.
- CPU Intel Core i5-1335U onboard.
- Board RAMESES-MV-VGT 6050A3460001-MB-A01.
- HP system-board spare N37420-601 cho máy Windows.
- Main UMA dùng đồ họa Intel tích hợp.
- Hai khe RAM SO-DIMM DDR4-3200.
- Một khe SSD M.2 PCIe NVMe.
Không nên thay chéo khi chưa kiểm
- Không nhầm N37420-601 i5-1335U với N37416-601 i3-1315U.
- Không nhầm với N37422-601 i7-1355U hoặc main CPU P-series.
- Không bỏ qua revision A01/A02 và chữ VGT/HSB/GBM trên nền PCB.
- Không ghi USB-C có sạc hoặc xuất hình; cổng này chỉ truyền dữ liệu.
- Không ghi GPU rời cho main UMA.
- Không bỏ qua Product Number, BIOS/DMI và mã Windows xxxxxx-601/001.
- Không kết luận lỗi main trước khi loại trừ adapter, RAM, SSD, màn hình và jack nguồn.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | HP 240 14 inch G10. | Nhầm với HP 245/250 G10 hoặc HP 240R G10. |
| Platform | RAMESES-MV-VGT. | Chỉ kiểm hình bo mạch mà không đọc tên platform. |
| Mã main | 6050A3460001-MB-A01. | Nhầm A01 với A02 hoặc đọc thiếu dãy 6050A3460001. |
| HP spare | N37420-601 bản Windows; họ N37420-xxx cho CPU i5-1335U. | Nhầm N37416 i3 hoặc N37422 i7. |
| CPU | Intel Core i5-1335U, 10 nhân, 12 luồng, Turbo tối đa 4.60GHz. | Nhầm i5-1334U, i5-1340P hoặc i7-1355U. |
| GPU | Intel Iris Xe Graphics eligible; phụ thuộc cấu hình RAM để đạt chế độ Iris Xe. | Ghi GPU rời hoặc cố định Iris Xe khi RAM chỉ chạy một kênh. |
| RAM | 2 khe SO-DIMM DDR4-3200, dual-channel; HP công bố cấu hình đến 16GB. | Tưởng chỉ có một khe RAM hoặc dùng nhầm DDR5. |
| SSD | 1 khe M.2 PCIe NVMe; các tùy chọn 128GB đến 1TB theo SKU. | Nhầm có hai khe SSD hoặc ổ SATA 2,5 inch. |
| Cổng ngoài | 2 USB-A 5Gbps, 1 USB-C 5Gbps data only, HDMI 1.4b, RJ-45, audio 3.5mm và Smart Pin DC-in. | Ghi USB-C có DP/PD hoặc tự thêm đầu đọc thẻ. |
| Sạc | HP Smart AC Adapter 45W, đầu kim Smart Pin. | Dùng adapter sai đầu kim hoặc thiếu tín hiệu nhận dạng. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem HP, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.
Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main HP 240 G10
Nhóm ảnh này giúp đối chiếu đúng i5-1335U, hai khe DDR4, khe SSD M.2, module Wi-Fi, mạch Smart Pin, USB-C, HDMI, LAN và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch HP 240 G10
Lỗi nguồn và mạch sạc
- Bấm nguồn không phản hồi, không sáng đèn sạc hoặc adapter tự ngắt.
- Cắm adapter 45W nhưng pin không tăng hoặc báo nguồn không đúng chuẩn.
- Jack Smart Pin lỏng, nóng, cháy chân hoặc chỉ nhận theo góc cắm.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, RAM hoặc SSD.
- Máy tự tắt khi tải cao do nguồn đầu vào hoặc mạch VRM không ổn định.
Lỗi RAM, SSD và BIOS
- Treo logo HP, khởi động lặp hoặc tự vào BIOS.
- Không nhận một thanh hoặc một khe RAM DDR4.
- Máy chỉ nhận một nửa dung lượng hoặc mất dual-channel.
- Không nhận SSD M.2, báo Boot Device Not Found hoặc lỗi 3F0.
- BIOS/DMI lỗi sau cập nhật, mất nguồn hoặc thay main sai dữ liệu.
- Đèn Caps Lock nháy mã lỗi bộ nhớ, BIOS hoặc CPU.
Lỗi hình ảnh và ngoại vi
- Màn HD/FHD không lên nhưng HDMI vẫn xuất hình.
- HDMI 1.4b không nhận màn hình ngoài.
- USB-C không nhận dữ liệu; cần lưu ý cổng này không hỗ trợ sạc hoặc xuất hình.
- LAN RJ-45, USB-A, audio, Wi-Fi, Bluetooth hoặc camera mất nhận.
- Màn hình chớp, mất đèn nền hoặc hiển thị theo góc mở.
- Máy vào nước ở cạnh cổng gây oxy hóa Smart Pin, USB-C, HDMI, LAN và audio.
Nên sửa hay thay bo mạch HP 240 G10?
6050A3460001-MB-A01 dùng CPU U-series, hai khe DDR4, SSD NVMe và main UMA. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU, đường RAM, BIOS/DMI và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở jack Smart Pin, USB-C, HDMI, LAN, USB-A, audio hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn CPU.
- BIOS/DMI lỗi nhưng CPU, hai khe RAM và SSD vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn 3,3V hoặc đường PCIe ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-1335U lỗi, không khởi tạo hoặc chập nguồn lõi.
- Lỗi sâu đường RAM làm mất cả hai khe hoặc không training bộ nhớ.
- Chập nặng đồng thời mạch sạc, nguồn CPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main HP 240 G10 CPU i5-1335U board RAMESES-MV-VGT 6050A3460001-MB-A01.
| Tên sản phẩm | Main HP 240 G10 CPU Intel Core i5-1335U board 6050A3460001-MB-A01 |
|---|---|
| Dòng máy tương thích | HP 240 14 inch G10 và một số HP Laptop 14-ep cùng nền RAMESES |
| Mã main | 6050A3460001-MB-A01 |
| Board / platform | RAMESES-MV-VGT |
| HP spare part | N37420-601 cho cấu hình Windows; họ N37420-xxx cho CPU i5-1335U |
| CPU | Intel Core i5-1335U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, Turbo tối đa 4.60GHz, 12MB Intel Smart Cache, công suất cơ bản 15W |
| GPU / VGA | Intel Iris Xe Graphics eligible, tối đa 80 EU, xung đồ họa tối đa 1.25GHz; dùng chung RAM hệ thống, không có GPU hoặc VRAM rời |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4-3200, hỗ trợ dual-channel; cấu hình HP công bố gồm 4GB, 8GB và 16GB, không có RAM onboard |
| Ổ cứng hỗ trợ | 1 khe M.2 PCIe NVMe; tùy cấu hình dùng SSD 128GB M.2 2230 hoặc SSD 256GB, 512GB, 1TB M.2 2280 |
| Khe trên main | 2 khe RAM SO-DIMM, 1 khe SSD M.2, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình eDP, bàn phím, touchpad, loa, quạt, camera, nút nguồn và vân tay theo cấu hình |
| Cổng ngoài | 2 USB-A SuperSpeed 5Gbps; 1 USB-C SuperSpeed 5Gbps chỉ truyền dữ liệu, không sạc và không xuất hình; 1 HDMI 1.4b; 1 RJ-45; 1 audio 3.5mm; 1 cổng nguồn HP Smart Pin |
| Màn hình tương thích | 14 inch HD 1366×768 SVA 250 nit hoặc FHD 1920×1080 UWVA 250 nit 45% NTSC; có tùy chọn FHD 400 nit 100% sRGB, không cảm ứng theo cấu hình tiêu chuẩn |
| Pin | HP Long Life Li-ion Polymer 3 cell 41Wh |
| Sạc | HP Smart AC Adapter 45W, đầu kim Smart Pin |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter, jack Smart Pin, pin, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter HP 45W, kiểm chân ID, ngắt pin và đo dòng chờ. |
| Báo nguồn không đúng chuẩn | Adapter, chân kim ID, dây DC-in hoặc mạch nhận dạng nguồn. | Đổi adapter HP chuẩn, đo chân ID và kiểm socket DC-in. |
| Treo logo hoặc khởi động lặp | BIOS/DMI, RAM, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh/khe RAM, reset BIOS và theo dõi POST. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc bộ điều khiển nhớ. | Vệ sinh khe, thử từng thanh, đổi khe và kiểm nguồn DDR4. |
| Không nhận SSD / lỗi 3F0 | SSD, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI, kiểm đèn nền, nguồn panel và đầu cáp. |
| USB-C không xuất hình | Đây là giới hạn thiết kế của máy, không phải lỗi nếu dữ liệu vẫn hoạt động. | Kiểm truyền dữ liệu USB-C; dùng HDMI 1.4b để xuất màn hình ngoài. |
| LAN/USB/audio mất nhận | Cổng, linh kiện bảo vệ, nguồn phụ, controller hoặc BIOS. | Kiểm từng cổng, nguồn 3,3V/5V và nhận diện trong hệ điều hành. |
| Máy vào nước | Oxy hóa vùng Smart Pin, USB-C, HDMI, LAN, audio hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra adapter 45W, CPU i5-1335U, hai khe RAM DDR4, SSD M.2, màn hình, HDMI, USB-C data only, USB-A, LAN, Wi-Fi, camera và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
- Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, RAM, SSD, LAN, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
- Kiểm tra và khoanh vùng lỗi
Test adapter 45W, pin, từng thanh/khe RAM, SSD, BIOS/DMI, màn hình, Wi-Fi và từng cổng kết nối.
- Đối chiếu đúng main
Xác minh HP 240 G10, i5-1335U, RAMESES-MV-VGT, 6050A3460001-MB-A01 và HP spare N37420-601.
- Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
- Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, hình ảnh, LAN, cổng và nhiệt độ.
- Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn sử dụng adapter HP Smart Pin đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main 6050A3460001-MB-A01 đã thay theo điều kiện ghi trên phiếu bảo hành. Xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main HP 240 G10 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do adapter không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi và hỗ trợ.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main 6050A3460001-MB-A01 có CPU hàn, hai khe RAM, cổng LAN/USB-C và socket SSD nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main HP 240 G10 i5-1335U dùng mã nào?
Main dùng nền RAMESES-MV-VGT, PCB 6050A3460001-MB-A01 và HP spare N37420-601 cho máy cài Windows.
CPU i5-1335U có bao nhiêu nhân và luồng?
Intel Core i5-1335U có 10 nhân gồm 2 P-core và 8 E-core, 12 luồng, Turbo tối đa 4.60GHz và 12MB cache.
Main dùng Intel Iris Xe hay Intel UHD?
i5-1335U đủ điều kiện Intel Iris Xe; khả năng hiển thị Iris Xe phụ thuộc cấu hình bộ nhớ dual-channel.
RAM có nâng cấp được không?
Có. Main Core i5 có hai khe SO-DIMM DDR4-3200, hỗ trợ dual-channel và không có RAM onboard.
HP công bố RAM tối đa bao nhiêu?
Các cấu hình chính thức của HP 240 G10 được công bố đến 16GB DDR4-3200; cần kiểm khả năng nhận module lớn hơn theo BIOS và main thực tế trước khi nâng cấp.
Máy có mấy khe SSD?
Main có một khe M.2 PCIe NVMe, hỗ trợ SSD M.2 2230 hoặc 2280 theo dung lượng và phụ kiện bắt vít.
USB-C có sạc hoặc xuất hình được không?
Không. USB-C 5Gbps trên HP 240 G10 chỉ truyền dữ liệu, không hỗ trợ sạc máy và không hỗ trợ màn hình ngoài.
Máy có LAN và khe thẻ nhớ không?
Máy có LAN RJ-45 Gigabit. QuickSpecs của HP 240 G10 không liệt kê đầu đọc thẻ nhớ tích hợp.
Pin và sạc chuẩn là loại nào?
Máy dùng pin HP Long Life 3 cell 41Wh và adapter HP Smart AC 45W đầu kim Smart Pin.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
