Main HP 15-CW | 15Z-CW | Ryzen 5 3500U | DAG7BJMB8C0
HP 15-CW / 15Z-CW dùng nền tảng AMD Ryzen 5 3500U nên nhóm lỗi thực tế thường gặp khác với các dòng HP Intel cùng đời: máy có thể không lên nguồn, cắm sạc không báo đèn, quạt quay nhưng không hình, Caps Lock nháy, không nhận RAM DDR4, mất SSD M.2, không nhận ổ 2.5", HDMI 1.4 mất tín hiệu, RJ45 rớt mạng hoặc USB-C chỉ nhận lúc có lúc không. Với board DAG7BJMB8C0, lỗi thường tập trung ở nguồn chờ 3V/5V, mạch sạc HP Smart Pin, BIOS/EC, khe RAM SO-DIMM DDR4, khe SSD M.2, cáp ổ SATA 2.5" và khu vực cổng HDMI/RJ45/USB-C data.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã DAG7BJMB8C0 cho HP 15-CW / 15Z-CW.
- Dòng này dùng CPU Ryzen 5 3500U, RAM DDR4 SO-DIMM, ổ M.2 và có thể đi kèm khay 2.5"; khi đặt linh kiện cần đối chiếu mã board, CPU onboard, khe RAM, khe M.2, cáp ổ SATA, jack sạc HP Smart Pin và cụm cổng HDMI/RJ45/USB-C.
- Nên test nhanh theo checklist: nguồn, sạc, nhận RAM, nhận SSD M.2, nhận ổ 2.5", HDMI, RJ45, USB 3.1, USB-C data, Wi-Fi, loa và bàn phím trước khi giao.
- Phù hợp lỗi lặp như không nguồn, sạc không vào, quạt quay không hình, mất SSD, mất RAM, HDMI/RJ45 lỗi hoặc máy từng vào nước cạnh cổng.
- Thay bo mạch chủ laptop + vệ sinh cụm tản Ryzen + thay keo + kiểm tra pin trong + kiểm tra jack nguồn HP Smart Pin.
- Chạy test RAM, SSD M.2, ổ 2.5", HDMI, LAN, USB-C data và tải APU Ryzen để hạn chế lỗi “bật lên được nhưng dùng lâu mới treo”.
Mua DAG7BJMB8C0: đúng mã – đúng cổng – đúng nền tảng HP 15-CW / 15Z-CW
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: DAG7BJMB8C0
- Dòng: HP 15-CW / HP 15Z-CW
- CPU onboard: AMD Ryzen 5 3500U tích hợp Radeon Vega 8
- Cần đối chiếu: jack sạc HP Smart Pin, HDMI 1.4, RJ45 LAN, USB-C 3.1 Gen 1 data, 2 USB 3.1, khe RAM DDR4, khe M.2 SSD, cáp ổ 2.5", cáp màn eDP và cụm nút nguồn
Hợp máy không kích nguồn, mất hình, lỗi sạc, lỗi RAM/SSD hoặc lỗi cổng I/O theo thời gian.
- Kiểm tra đường DC-in, nguồn chờ 3V/5V, pin trong, BIOS/EC trước/sau khi thay
- Vệ sinh fan, heatsink, thay keo APU Ryzen 5 3500U và kiểm tra nhiệt khi chạy tải
- Test HDMI, RJ45, USB-C data, USB 3.1, SD card, Wi-Fi, RAM và lưu trữ theo checklist
Gọi/nhắn để đối chiếu đúng board DAG7BJMB8C0, xác định đúng CPU Ryzen 5 3500U, cụm cổng, khe RAM, khe SSD và báo giá theo tình trạng thực tế.

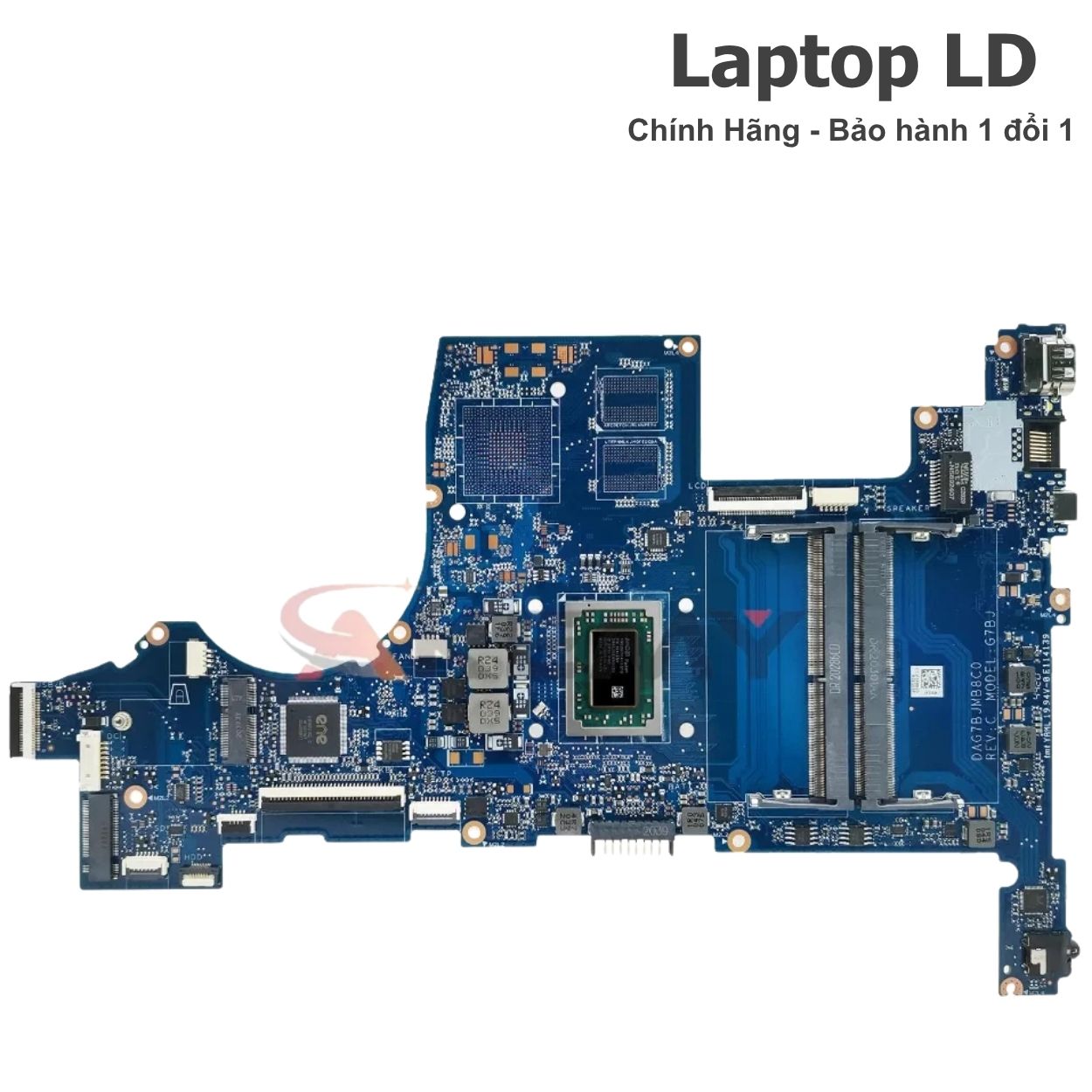

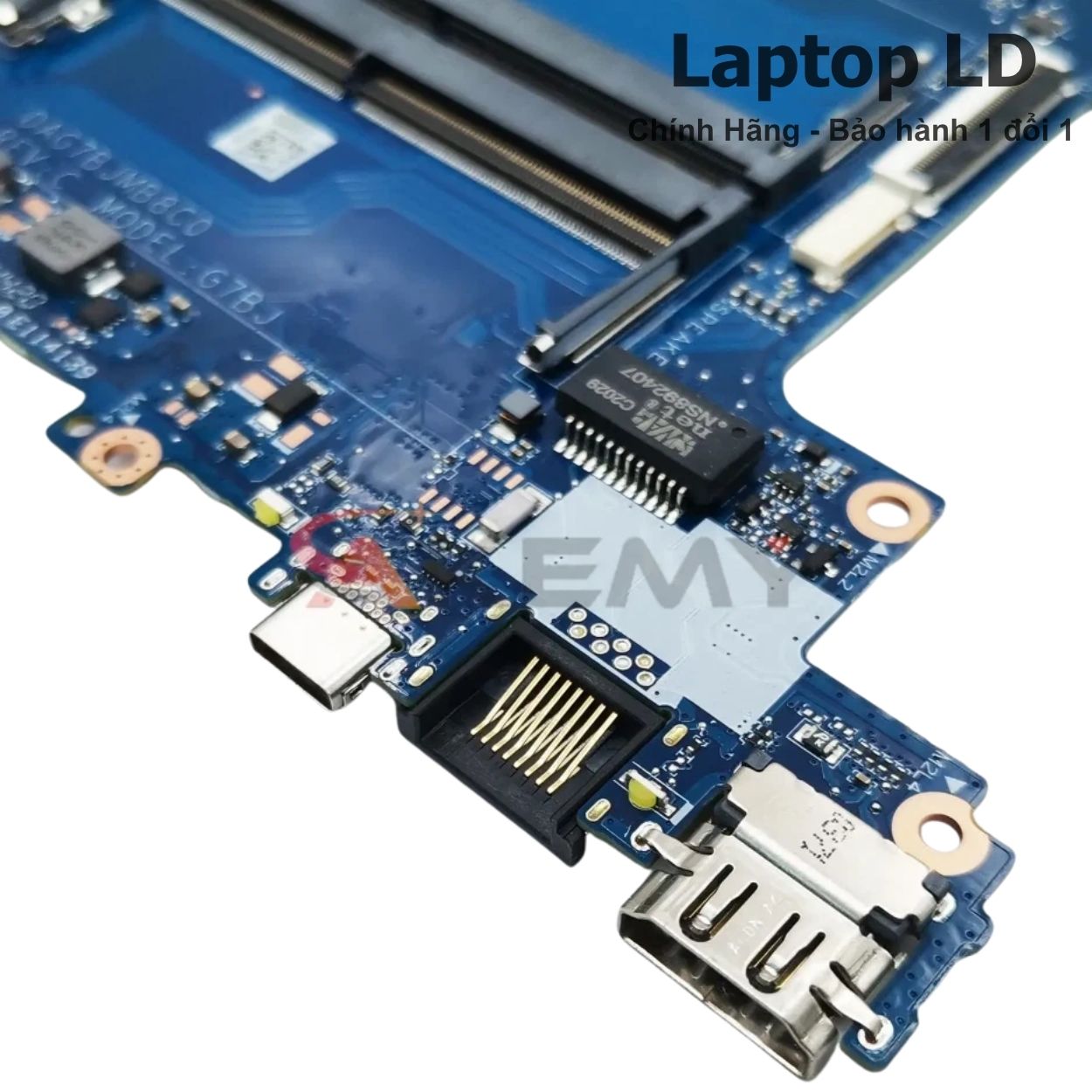

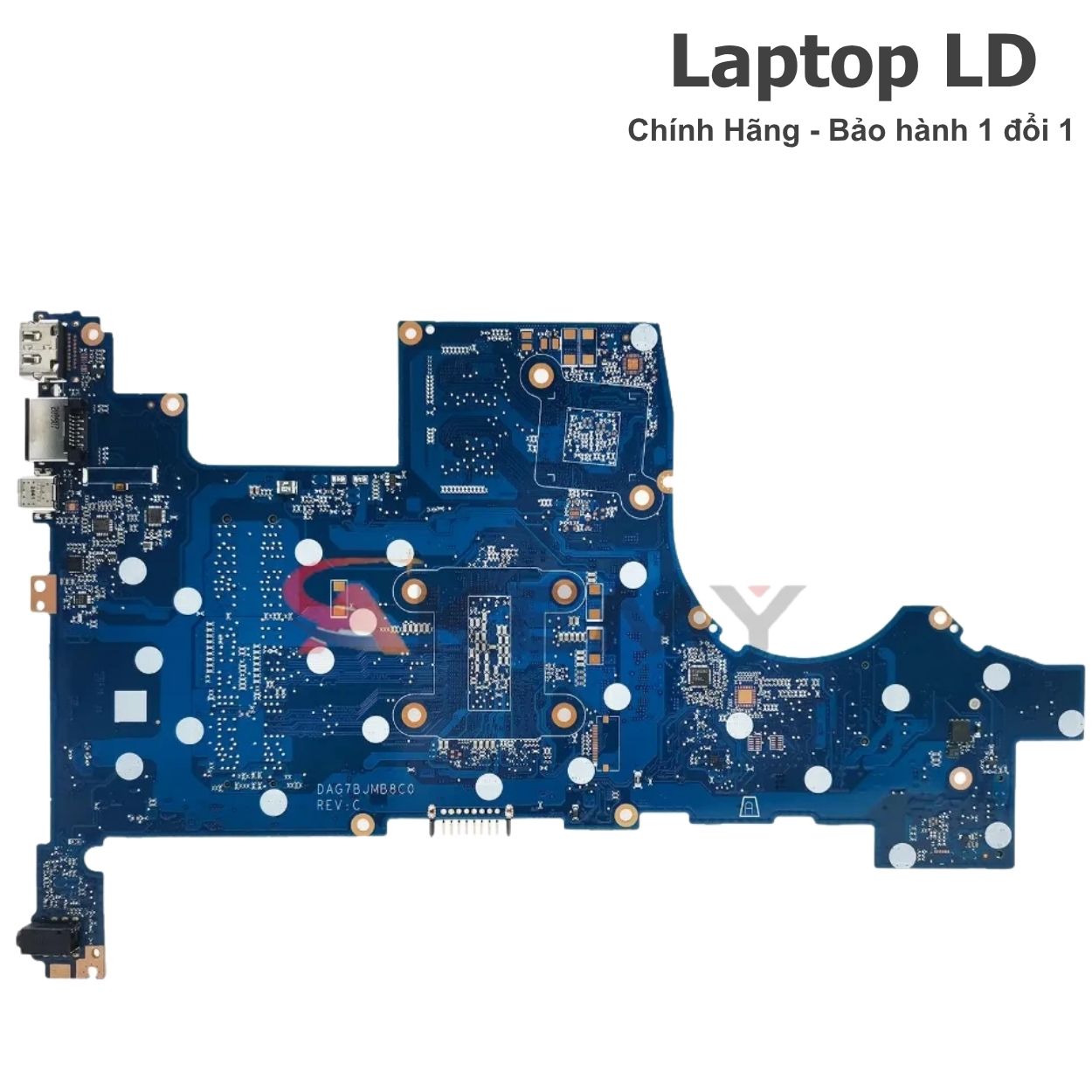

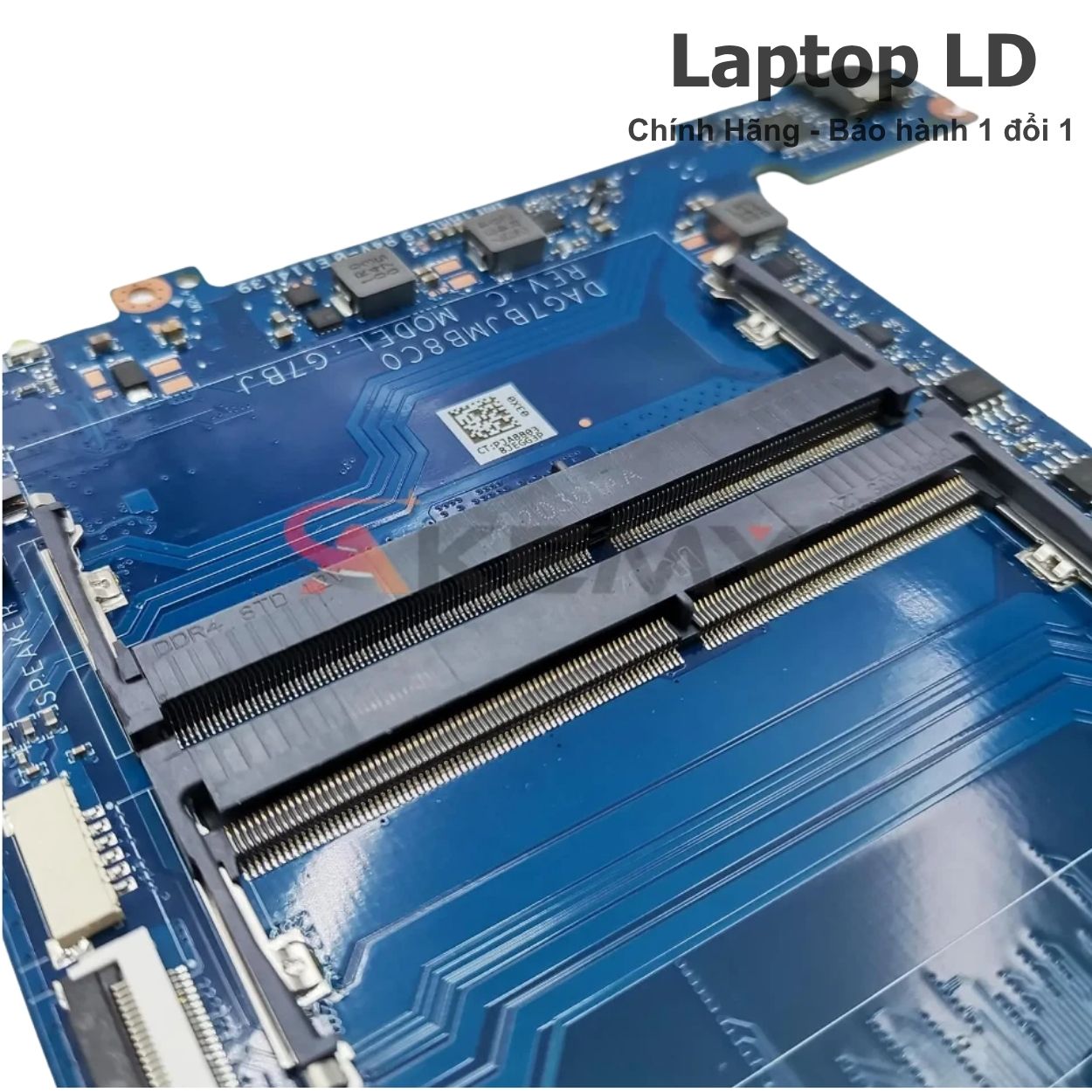

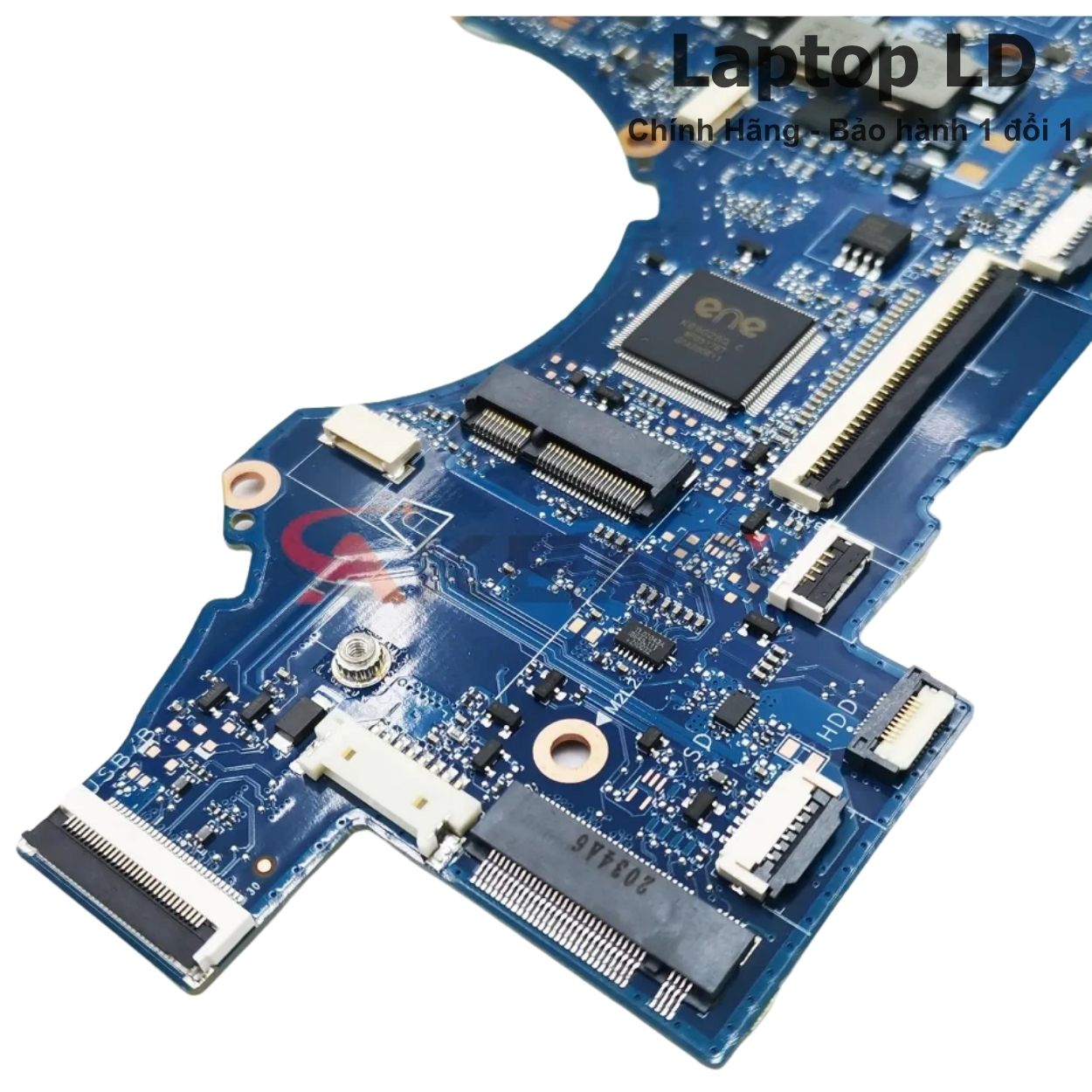

Hình ảnh tham khảo (DAG7BJMB8C0 & cụm cổng)
- USB-C không sạc được không phải luôn là lỗi: cổng USB-C trên dòng này là USB 3.1 Gen 1 thiên về truyền dữ liệu, không dùng để thay thế jack sạc HP Smart Pin; khi khách báo “cắm Type-C không sạc”, cần giải thích đúng đặc tính cổng trước khi kết luận hỏng main laptop.
- Cắm sạc không báo đèn: thường phải kiểm adapter HP Smart, jack DC-in, dây nguồn, pin trong và nguồn chờ 3V/5V; dòng này dễ nhầm giữa lỗi jack sạc rời và lỗi mạch sạc trên motherboard.
- Quạt quay nhưng không hình: nên test từng thanh RAM DDR4, từng khe RAM, xuất HDMI ngoài, reset BIOS và kiểm cáp màn eDP; Ryzen 5 3500U dùng Vega 8 tích hợp nên RAM lỗi cũng có thể gây mất hình.
- Không nhận SSD M.2: cần phân biệt SSD M.2 SATA và M.2 PCIe/NVMe, test ổ khác, vệ sinh khe và reset BIOS; nếu restart nhiều lần mới mất ổ thì nên kiểm nguồn 3.3V/khe M.2.
- Không nhận ổ 2.5": HP 15-CW có cáp/khe ổ SATA riêng, lỗi có thể do cáp HDD, ổ yếu hoặc socket trên main; không nên quy lỗi board khi chưa test cáp và ổ khác.
- HDMI 1.4 mất tín hiệu: nên test màn ngoài, cáp HDMI tốt, độ phân giải phù hợp và chạy video 15–20 phút để bắt lỗi mất hình khi nóng.
- RJ45 rớt mạng khi tải: cổng LAN có thể vẫn nhận dây nhưng rớt khi transfer file; cần ping liên tục và truyền dữ liệu để xác định lỗi cổng, ESD hay nhánh LAN.
- Nóng tụt xung khi học online/mở nhiều tab: Ryzen 5 3500U + Vega 8 dùng chung tản, khi keo khô hoặc fan yếu máy thường giật, nóng và giảm hiệu năng hơn là tắt ngay.
- Máy từng vào nước cạnh trái/phải: khu vực HDMI/RJ45/USB-C và cụm USB/sạc nằm gần mép vỏ; oxy hóa nhẹ vẫn có thể gây lỗi nhiều cổng sau một thời gian sử dụng.
Thông số kỹ thuật HP 15-CW / 15Z-CW (DAG7BJMB8C0)
| Mã | DAG7BJMB8C0 |
|---|---|
| Dòng máy | HP 15-CW0000 / 15-CW1000 / 15Z-CW000 / 15Z-CW100 series |
| Nền tảng | AMD Ryzen mobile platform cho HP Pavilion 15-CW / 15Z-CW |
| CPU | AMD Ryzen 5 3500U, 4 nhân, xung cơ bản 2.1GHz, turbo tối đa 3.7GHz, 6MB L2 + L3 cache, TDP 15W |
| GPU | AMD Radeon Vega 8 Graphics tích hợp trong Ryzen 5 3500U, hỗ trợ DX12 và HDMI |
| RAM | DDR4-2400 SO-DIMM, 2 khe RAM, hỗ trợ dual-channel, tối đa 16GB |
| Lưu trữ | M.2 SATA/PCIe SSD + 2.5" SATA HDD/SSD 7.0mm/7.2mm qua cáp ổ |
| Màn hình | 15.6" WLED slim eDP 16:9 narrow bezel, hỗ trợ panel HD 1366 × 768 và FHD 1920 × 1080 |
| Cổng kết nối | AC Smart Pin • HDMI 1.4 • RJ45 LAN • USB Type-C 3.1 Gen 1 data • 2 USB 3.1 • headphone/microphone combo • SD/SDHC/SDXC card reader |
| Kết nối | Wi-Fi M.2/PCIe + Bluetooth 4.2 theo card WLAN gắn trên máy • LAN 10/100/1000 |
| Pin | Pin trong 3-cell 41Wh hoặc 4-cell 45Wh thuộc nền tảng HP 15-CW; khi thay main cần đối chiếu chân pin và cáp pin đang lắp |
| Adapter | HP Smart AC adapter 45W/65W đầu kim Smart Pin, test bằng jack sạc tròn của máy |
Lưu ý: Dòng HP 15-CW / 15Z-CW có nhiều cấu hình thương mại. Với board DAG7BJMB8C0 Ryzen 5 3500U, cần đối chiếu ảnh main thật, cụm cổng, khe RAM, khe SSD M.2, socket cáp ổ 2.5", cáp màn eDP, jack sạc HP Smart Pin và tem mã trên board trước khi lắp.
Khi nào nên thay linh kiện DAG7BJMB8C0 cho HP 15-CW / 15Z-CW?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Cắm adapter HP Smart không sáng đèn, máy không kích nguồn hoặc đèn sạc sáng rồi tắt.
- Nhấn nguồn quạt quay nhưng màn hình đen, không vào BIOS, không xuất HDMI dù RAM/màn/cáp đã test.
- Không nhận RAM, chỉ nhận một khe RAM hoặc gắn đủ RAM nhưng treo, xanh màn, restart ngẫu nhiên.
- SSD M.2 nhận lúc có lúc mất, cài Windows bị treo, restart lại mất ổ dù đã thử SSD tốt.
- Ổ 2.5" SATA không nhận dù ổ và cáp đã thay thử, socket trên main có dấu hiệu lỏng/oxy hóa.
- HDMI, RJ45, USB 3.1 hoặc USB-C data lỗi theo thời gian, rớt thiết bị khi copy hoặc truyền dữ liệu.
- Máy nóng nhanh, tụt xung, tự tắt khi chạy tác vụ nhẹ dù đã vệ sinh fan và thay keo đúng.
- Board có dấu hiệu oxy hóa quanh jack sạc, cụm cổng, khe RAM, khe M.2 hoặc vùng pin trong.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay DAG7BJMB8C0: phương án nào hợp lý hơn?
- Không sạc do adapter HP Smart yếu, jack sạc lỏng hoặc dây nguồn đứt ngầm: thay nguồn/jack và test lại.
- Không hình do RAM bẩn/tiếp xúc kém: vệ sinh khe RAM, test từng thanh DDR4-2400 và từng khe.
- Không nhận ổ do SSD/HDD lỗi hoặc cáp SATA lỏng: test ổ M.2, ổ 2.5" và cáp ổ khác trước khi quy lỗi mainboard.
- Nóng/tụt xung do bụi, quạt yếu, keo khô: vệ sinh tản, thay keo APU Ryzen và kiểm tra tốc độ fan.
- Không nguồn do mất nguồn chờ 3V/5V, chập đầu vào hoặc mạch sạc HP Smart Pin lỗi sâu.
- Quạt quay không hình do BIOS/EC, nguồn APU hoặc đường RAM lỗi sau khi đã loại trừ RAM/màn/cáp.
- SSD M.2, SATA 2.5", HDMI, RJ45 hoặc USB lỗi đồng thời, lỗi lặp khi tải hoặc có oxy hóa lan.
- Máy từng sửa nguồn nhiều lần, hàn vá khu vực cổng/sạc khiến độ ổn định không còn tốt.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter HP Smart đúng công suất → xả điện và ngắt pin trong → test từng thanh RAM DDR4 → đổi khe RAM → reset BIOS → test SSD M.2 khác → test cáp/ổ 2.5" nếu máy có gắn → xuất HDMI bằng màn/cáp khác → chạy tải APU 20–30 phút → soi oxy hóa quanh jack sạc, khe RAM, M.2, HDMI/RJ45/USB-C.
Gợi ý quyết định: nếu đã loại trừ adapter, RAM, SSD, cáp ổ, màn/cáp màn mà máy vẫn lỗi lặp ở nguồn, hình ảnh hoặc lưu trữ, nên kiểm tra sâu DAG7BJMB8C0 và cân nhắc thay đúng mã.
Lỗi thường gặp trên HP 15-CW / 15Z-CW (DAG7BJMB8C0)
- Không lên nguồn: adapter HP Smart lỗi, jack DC-in lỏng, pin trong chập, mất nguồn chờ hoặc chập nhánh đầu vào.
- Quạt quay không hình: RAM DDR4 tiếp xúc kém, BIOS/EC lỗi, nguồn APU Ryzen không ổn hoặc cáp màn eDP lỗi.
- Không nhận RAM: khe RAM bẩn, chân khe RAM cong/oxy hóa, RAM sai chuẩn hoặc đường RAM trên board lỗi.
- Không nhận SSD M.2: SSD lỗi, khe M.2 bẩn, mất nguồn 3.3V, BIOS nhận ổ không ổn định hoặc đường PCIe/SATA lỗi.
- Không nhận ổ 2.5": cáp HDD/SSD lỗi, socket cáp SATA lỏng, ổ yếu hoặc nhánh SATA trên main lỗi.
- HDMI 1.4 mất tín hiệu: cổng HDMI oxy hóa, cáp/màn ngoài không ổn, ESD yếu hoặc nhánh xuất hình từ APU lỗi theo nhiệt.
- RJ45 rớt mạng khi tải: cổng LAN lỏng, chân mạng oxy hóa, chip/đường LAN lỗi hoặc nguồn I/O không ổn định.
- USB-C data không nhận thiết bị: cổng Type-C mòn, chân data lỗi, ESD yếu; cần nhớ cổng này không phải cổng sạc chính.
- Nóng giật/tụt xung: fan bụi, keo khô, heatsink ép chưa đều hoặc nguồn APU suy khi chạy tải.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc không sáng đèn / không kích nguồn |
|---|---|
| Nguyên nhân | Adapter HP Smart yếu • jack DC-in lỏng • pin trong chập • mất nguồn chờ 3V/5V • chập đầu vào |
| Cách khoanh vùng | Thử adapter HP 45W/65W → kiểm đèn sạc → rung nhẹ đầu sạc → ngắt pin trong test nguồn → kiểm tra nguồn chờ và chập tải |
| Triệu chứng | Quạt quay nhưng không hình |
| Nguyên nhân | RAM DDR4 lỗi/tiếp xúc kém • BIOS/EC lỗi • nguồn APU Ryzen không ổn • cáp màn/eDP lỗi |
| Cách khoanh vùng | Test từng thanh RAM → đổi khe RAM → xuất HDMI → reset BIOS → kiểm cáp màn → nếu vẫn đen, kiểm BIOS/EC và nguồn APU |
| Triệu chứng | SSD M.2 hoặc ổ 2.5" nhận lúc có lúc mất |
| Nguyên nhân | SSD/HDD lỗi • khe M.2 bẩn • cáp SATA lỏng • mất nguồn 3.3V/5V lưu trữ • BIOS nhận ổ không ổn định |
| Cách khoanh vùng | Test ổ trên máy khác → thử SSD/HDD khác → vệ sinh khe M.2 → đổi cáp SATA → restart nhiều lần → kiểm nguồn lưu trữ nếu lỗi lặp |
| Triệu chứng | HDMI mất hình / RJ45 rớt mạng |
| Nguyên nhân | Cổng oxy hóa • cáp ngoài lỗi • ESD yếu • đường I/O lỗi theo tải • nguồn phụ I/O không ổn |
| Cách khoanh vùng | Thử cáp và màn khác → chạy video ngoài 15–20 phút → ping/transfer LAN 10–15 phút → soi cổng → kiểm tra nhánh I/O nếu lỗi tái diễn |
| Triệu chứng | USB-C không nhận thiết bị / khách tưởng USB-C không sạc |
| Nguyên nhân | Cổng Type-C data bẩn/mòn • thiết bị/cáp không đạt • chân data lỗi • nhầm chức năng vì USB-C của dòng này không thay jack sạc chính |
| Cách khoanh vùng | Test USB-C bằng USB data/hub → đổi cáp → vệ sinh cổng → kiểm trong Device Manager → nếu vẫn không nhận, soi chân cổng và kiểm ESD/đường data |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút adapter HP Smart, tháo thiết bị ngoại vi và xả điện trước khi mở nắp đáy.
- Tháo nắp đáy HP 15-CW / 15Z-CW, phân loại ốc theo vị trí; chú ý mép vỏ gần cổng RJ45/HDMI/USB-C để không làm cong cụm cổng.
- Ngắt pin trong trước khi thao tác main; không tháo RAM, SSD, cáp màn hoặc cáp ổ khi pin còn cấp nguồn vào board.
- Tháo RAM DDR4, SSD M.2, cáp ổ 2.5", Wi-Fi, loa, touchpad, bàn phím, cáp màn eDP, cáp nút nguồn và các cáp phụ liên quan.
- Tháo fan/heatsink của Ryzen 5 3500U, vệ sinh bụi, làm sạch keo cũ và kiểm tra mặt ép tản trước khi lắp sang board mới.
- Nhấc main DAG7BJMB8C0 theo hướng cụm cổng, tránh bẻ lệch HDMI, RJ45, USB-C và jack sạc HP Smart Pin.
- Lắp mainboard thay thế, căn đúng cụm cổng, gắn lại cáp pin, cáp màn, RAM, SSD, Wi-Fi và heatsink; siết ốc đều, không ép lệch vùng cổng.
- Test sơ bộ trước khi ráp kín: nhận sạc, lên BIOS, nhận RAM, nhận SSD M.2, nhận ổ 2.5", xuất HDMI, nhận USB và LAN.
- Ráp hoàn thiện và chạy checklist theo thời gian: sạc-xả, restart nhiều lần, tải APU, HDMI, RJ45, USB-C data, USB 3.1, Wi-Fi, loa, mic, webcam, bàn phím.
Checklist test sau khi mua/thay
- Test nguồn: bật/tắt nhiều lần, không lỗi quạt quay rồi tắt hoặc quạt quay không hình.
- Test sạc HP Smart Pin: dùng adapter 45W/65W, theo dõi đèn sạc ổn định và không rớt khi rung nhẹ đầu sạc.
- Test pin trong: nhận pin, sạc-xả ổn định, không báo “plugged in not charging” bất thường.
- Test RAM: nhận đúng dung lượng, test từng khe RAM và chạy memory test để bắt lỗi treo ngẫu nhiên.
- Test SSD M.2: nhận ổ trong BIOS, boot/restart nhiều lần, copy file lớn để kiểm lỗi mất ổ.
- Test ổ 2.5" SATA: kiểm cáp HDD/SSD, đọc ghi ổn định nếu máy đang dùng ổ phụ.
- Test HDMI 1.4: xuất hình màn ngoài 15–20 phút, không nháy, không mất tín hiệu khi đổi độ phân giải.
- Test RJ45 LAN: ping liên tục và transfer file 10–15 phút để bắt lỗi rớt mạng khi tải.
- Test USB 3.1: cắm ổ ngoài, chuột, USB boot, copy dữ liệu để kiểm tra rớt kết nối.
- Test USB-C data: cắm hub/USB-C storage, kiểm nhận thiết bị; không dùng bước này để đánh giá chức năng sạc PD.
- Test nhiệt: chạy tải CPU/GPU tích hợp 20–30 phút, theo dõi nhiệt, xung và tình trạng tự tắt/tụt xung.
- Test bàn phím, touchpad, loa, mic, webcam, Wi-Fi/Bluetooth và Sleep/Wake sau khi ráp hoàn chỉnh.
Giá linh kiện & giá thay HP 15-CW / 15Z-CW
Giá DAG7BJMB8C0 (linh kiện)
Giá phụ thuộc tình trạng board, CPU Ryzen 5 3500U onboard, độ đẹp cụm cổng HDMI/RJ45/USB-C, tình trạng khe RAM, khe SSD M.2, socket cáp ổ 2.5", nguồn sạc và mức oxy hóa thực tế. Trung tâm sẽ đối chiếu đúng mã main và ảnh board trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh tản APU, thay keo, kiểm tra cổng và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho HP 15-CW / 15Z-CW có lấy ngay không?
Nếu có sẵn đúng board DAG7BJMB8C0 Ryzen 5 3500U, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp máy mất SSD ngẫu nhiên, lỗi HDMI/RJ45 theo tải, lỗi RAM khó bắt hoặc từng vào nước, kỹ thuật sẽ cần thêm thời gian test sạc, restart, tải APU và kiểm tra cổng theo chu kỳ để tránh lỗi quay lại.
Đánh giá khách hàng
Qfat tham khảo: 9.0/10 (lên nguồn bền + sạc HP Smart ổn + RAM/SSD M.2 nhận đủ + HDMI/RJ45 test tải đạt + USB-C data ổn + nhiệt Ryzen 5 3500U đạt sau thay).
Khách dùng học online: “Máy HP 15-CW trước đó hay mất Wi-Fi, mở HDMI ra màn ngoài thì treo, SSD lúc nhận lúc mất. Thay xong máy lên nhanh, HDMI ổn định và chạy học online không còn tự tắt.”
Phản hồi kỹ thuật: “Đã test adapter HP Smart, RAM 2 khe, SSD M.2, ổ 2.5", HDMI, RJ45 transfer, USB 3.1 copy dữ liệu, USB-C data, Wi-Fi, bàn phím, touchpad và tải Ryzen 5 3500U trước khi bàn giao.”
Câu hỏi thường gặp
USB-C trên HP 15-CW / 15Z-CW có dùng để sạc như máy đời mới không?
Không nên mặc định như vậy. Trên dòng này, USB-C chủ yếu là cổng USB 3.1 Gen 1 truyền dữ liệu; sạc chính dùng jack HP Smart Pin. Vì vậy khi kiểm tra lỗi sạc, cần test adapter HP Smart và jack DC-in trước, không kết luận hỏng main chỉ vì cắm sạc Type-C không vào.
Máy quạt quay nhưng không hình có phải hỏng màn không?
Không chắc. Với HP 15-CW Ryzen 5 3500U, lỗi quạt quay không hình thường cần kiểm RAM DDR4, BIOS/EC, nguồn APU, cáp màn eDP và HDMI ngoài. Nếu xuất HDMI cũng không có hình, RAM tốt nhưng vẫn đen, nên kiểm tra sâu mainboard laptop trước khi thay màn.
Không nhận SSD M.2 thì có cần thay main ngay không?
Chưa nên thay ngay. Cần test SSD trên máy khác, thử SSD M.2 khác, vệ sinh khe, reset BIOS và restart nhiều lần. Nếu ổ tốt nhưng vẫn mất ngẫu nhiên hoặc mất cả nguồn 3.3V tại khe, lúc đó mới ưu tiên kiểm tra bo mạch chủ laptop.
Sau khi thay main HP 15-CW / 15Z-CW cần test gì quan trọng nhất?
Nên ưu tiên: test sạc HP Smart Pin, test RAM 2 khe, test SSD M.2, test ổ 2.5" SATA, restart nhiều lần, test HDMI màn ngoài, test RJ45 transfer, test USB 3.1/USB-C data và chạy tải Ryzen 5 3500U 20–30 phút để bắt lỗi nhiệt hoặc lỗi nguồn theo tải.
