Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell XPS 15 9570 / Precision 5530
- Mã main
- DAM00 / LA-F541P · R20
- CPU
- Intel Core i7-8850H · 6 nhân / 12 luồng · 2.60–4.30 GHz · 9 MB cache · 45W
- GPU / VGA
- NVIDIA Quadro P1000 4GB GDDR5 · Intel UHD Graphics tích hợp
- RAM
- 2 khe DDR4-2666 SO-DIMM · tối đa 32GB theo cấu hình Dell Precision 5530
- Lưu trữ
- 1 khe M.2 PCIe NVMe + hỗ trợ ổ 2.5-inch SATA khi máy dùng khay/battery phù hợp
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

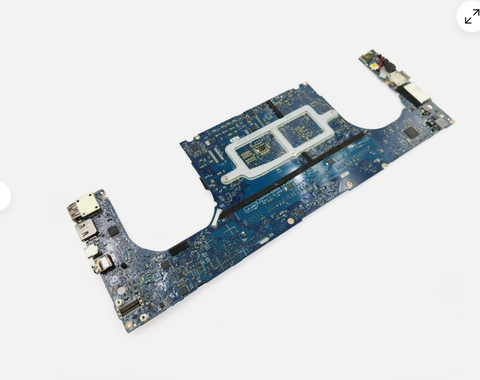

Main Dell XPS 15 9570 / Precision 5530 i7-8850H Quadro P1000 LA-F541P
Mainboard nền DAM00 / LA-F541P dùng Intel Core i7-8850H và NVIDIA Quadro P1000 4GB GDDR5. Đây là cấu hình workstation của Precision 5530; bo cùng nền được dùng làm phương án thay thế tương thích cho XPS 15 9570 khi đối chiếu đúng mã main, hệ tản nhiệt và bố trí cổng.
Hỗ trợ trước khi mua: Bo P1000 trong bài thuộc cấu hình Precision 5530 trên nền LA-F541P. Laptop LD hỗ trợ đối chiếu ảnh main cũ, mã LA-F541P/DAM00, Dell P/N và kiểu bắt heatsink trước khi giao để xác nhận đúng biến thể cho máy XPS 15 9570 hoặc Precision 5530.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Core i7-8850H và Quadro P1000 4GB được hàn trên main; RAM dùng 2 khe SO-DIMM rời. Bo LA-F541P bản P1000 cần cụm tản nhiệt đúng layout GPU rời, phù hợp với nền Precision 5530/XPS 15 9570 sử dụng main tương thích.

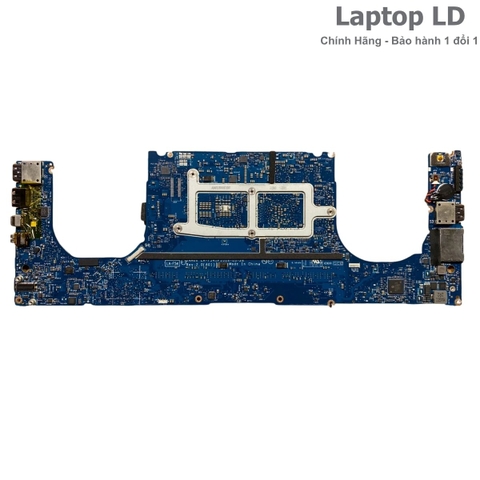

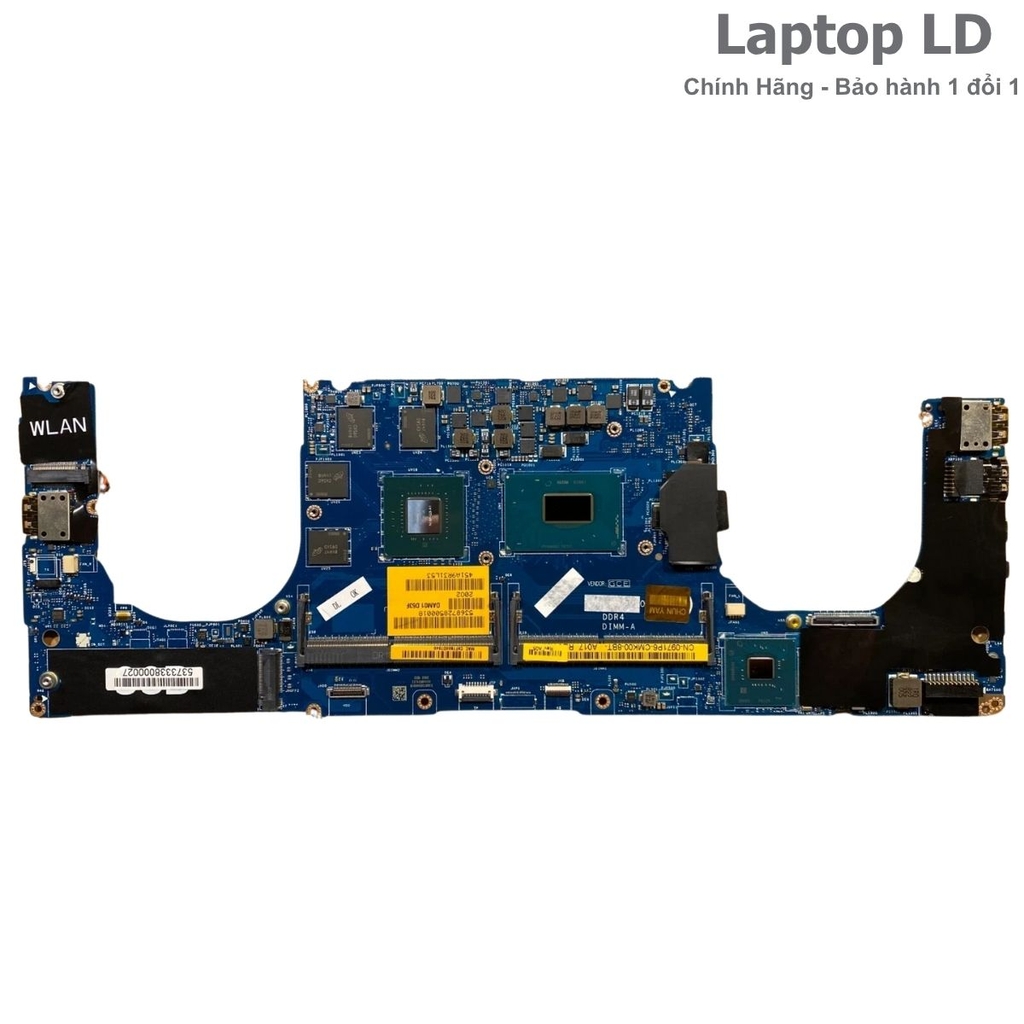

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell XPS 15 9570 / Precision 5530
- Mã main / PCB
- DAM00 / LA-F541P
- CPU / SoC

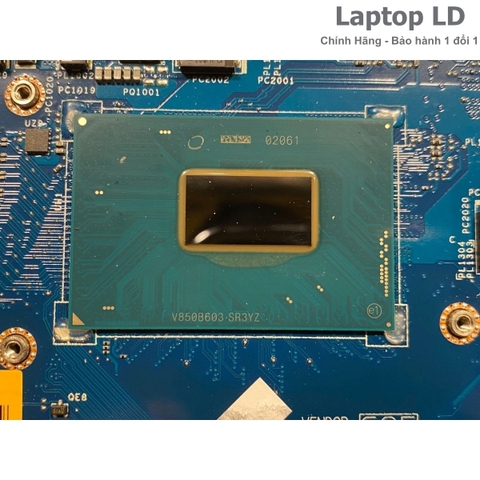

- Intel Core i7-8850H · 6 nhân / 12 luồng · 2.60–4.30 GHz · 9 MB cache · 45W
- RAM / bộ nhớ

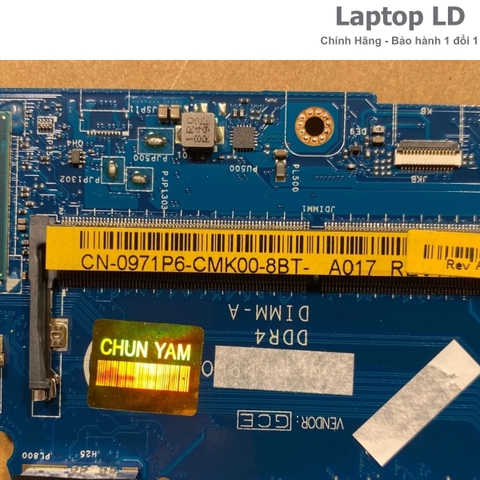

- 2 khe DDR4-2666 SO-DIMM · tối đa 32GB theo cấu hình Dell Precision 5530
- GPU / VGA

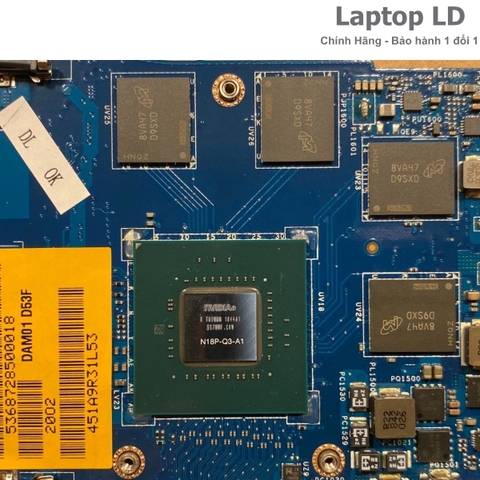

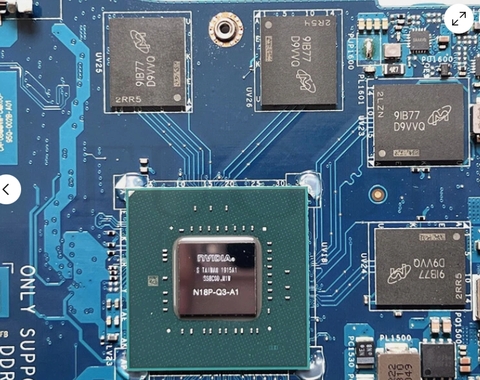

- NVIDIA Quadro P1000 4GB GDDR5 · Intel UHD Graphics tích hợp
- SSD / lưu trữ
- 1 khe M.2 PCIe NVMe + hỗ trợ ổ 2.5-inch SATA khi máy dùng khay/battery phù hợp
- Cổng ngoài

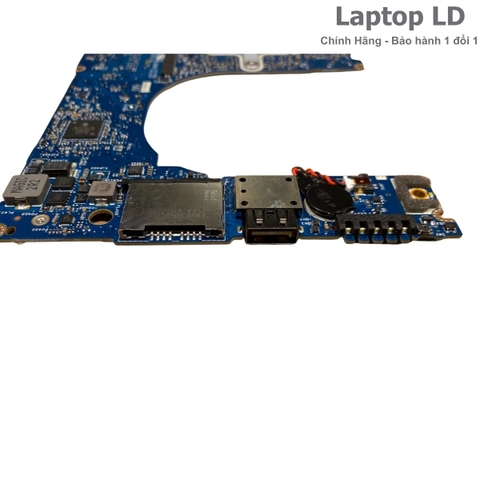

- 2× USB 3.1 Gen 1 PowerShare; 1× Thunderbolt 3 USB-C có Power Delivery/DisplayPort; HDMI 2.0; SD 4.0; jack 3.5mm; cổng nguồn 4.5mm
- Không dây
- Intel Dual Band Wireless-AC 9260 2×2 + Bluetooth 5.0 hoặc Qualcomm QCA6174A 2×2 + Bluetooth 5.0 theo cấu hình
Thông số kỹ thuật bổ sung
| Board revision | Compal DAM00 / DAM01 · LA-F541P · R20 · nền Coffee Lake-H |
|---|---|
| OEM part / FRU / SPS / DP/N | Dell P/N DMMW9 / 0DMMW9 được ghi nhận cho bản i7-8850H + Quadro P1000 4GB; Laptop LD đối chiếu thêm tem part thực tế trên bo trước khi giao. |

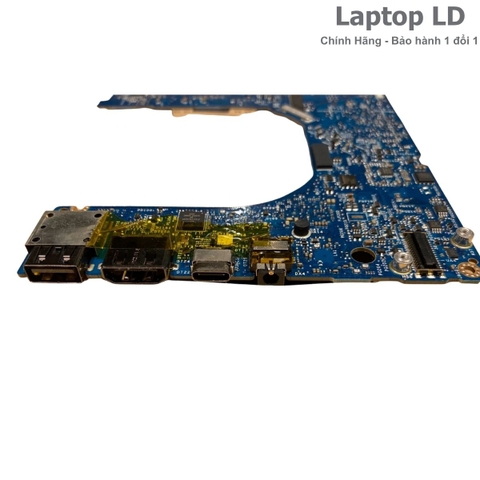

| Kết nối / I/O đặc trưng | 2× USB 3.1 Gen 1 có PowerShare; Thunderbolt 3 USB-C (USB 3.1 Gen 2) hỗ trợ Power Delivery và DisplayPort; HDMI 2.0; đầu đọc SD 4.0; jack tai nghe/mic; nguồn DC-in 4.5mm. |
| BIOS / firmware | UEFI/BIOS cho nền Dell Precision 5530 / LA-F541P; tài liệu sửa chữa ghi nhận SPI BIOS 32MB. Khi nạp firmware cần đối chiếu đúng LA-F541P và revision, không dùng file LA-G341P của XPS 9570 bản GTX như một bản thay thế mặc định. |
| Tản nhiệt / adapter | Adapter Dell 130W, 19.5V, đầu 4.5mm. Bản Quadro P1000 cần cụm heatsink đúng layout GPU rời; Dell P/N MV340 được ghi nhận cho bo i7-8850H + P1000 DMMW9. |
| Ghi chú cấu hình | Quadro P1000 là cấu hình workstation của Precision 5530. XPS 15 9570 nguyên bản phổ biến với GTX 1050/1050 Ti; vì vậy khi lắp bo LA-F541P P1000 vào nền XPS cần đối chiếu main cũ, tản nhiệt và cổng thay vì chỉ dựa vào tên model. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Precision 5530 / XPS 15 9570 compatible · i7-8850H + P1000 | Intel Core i7-8850H · NVIDIA Quadro P1000 4GB GDDR5 | 2 khe DDR4-2666 SO-DIMM · tối đa 32GB theo Dell | DAM00 / LA-F541P R20 · Dell P/N DMMW9 / 0DMMW9 |
| XPS 15 9570 retail · i7 + GTX 1050 Ti | Core i7 thế hệ 8 · NVIDIA GeForce GTX 1050 Ti 4GB | 2 khe DDR4 SO-DIMM | Nền XPS 9570 dùng board/graphics khác; thường gặp LA-G341P. Không đồng nhất với bản LA-F541P Quadro P1000 chỉ vì cùng chassis. |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc nhận adapter nhưng không khởi động | Adapter 130W, jack DC-in, pin, mạch nguồn đầu vào, BIOS/EC hoặc các rail nguồn chính trên main có thể gây lỗi. | Thử adapter Dell 130W tốt, tách pin, kiểm tra jack nguồn và đo các rail standby/nguồn chính trước khi kết luận thay main. |
| Có nguồn nhưng không lên hình hoặc treo logo Dell | RAM SO-DIMM, BIOS, màn hình/cáp eDP, đường hình ảnh, GPU Quadro P1000 hoặc khối CPU có thể gây lỗi POST/hình. | Thử từng thanh RAM và khe RAM, kiểm tra POST, xuất hình qua HDMI/Thunderbolt 3, loại trừ màn hình/cáp rồi mới khoanh vùng BIOS/GPU/main. |
| Mất Quadro P1000, lỗi driver hoặc treo khi tải đồ họa | GPU/VRAM, nguồn GPU, nhiệt độ, heatsink hoặc driver/firmware có thể làm P1000 không hoạt động ổn định. | Xác nhận P1000 trong BIOS/Device Manager, kiểm tra driver, nhiệt độ và tản nhiệt; chạy tải GPU phù hợp trước khi đánh giá mạch GPU/VRAM. |
| Thunderbolt 3, USB hoặc HDMI không hoạt động | Cổng vật lý, mạch điều khiển USB-C/Thunderbolt, đường tín hiệu hoặc thiết bị/cáp ngoài có thể gây lỗi. | Thử cáp và thiết bị đã biết tốt, kiểm tra từng cổng riêng, cập nhật BIOS/Thunderbolt firmware phù hợp rồi mới kiểm tra phần cứng trên bo. |
| BIOS không nhận SSD NVMe hoặc ổ 2.5-inch | SSD/HDD, socket M.2/SATA, cáp 2.5-inch, nguồn cấp hoặc đường PCIe/SATA trên main có thể gây lỗi. | Thử ổ tốt, kiểm tra M.2 và cáp SATA, xác nhận chế độ lưu trữ trong BIOS; lưu ý cấu hình pin 97Wh có thể không dùng khoang 2.5-inch. |
| Máy nóng, quạt chạy mạnh hoặc tự tắt khi tải nặng | Keo tản nhiệt, quạt, heatsink không đúng bản P1000, bụi bẩn hoặc nguồn CPU/GPU có thể làm nhiệt độ tăng cao. | Vệ sinh tản nhiệt, kiểm tra hai quạt, thay keo tản nhiệt và xác nhận đúng heatsink cho bo P1000 trước khi đánh giá lỗi nguồn/CPU/GPU. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Bo i7-8850H + Quadro P1000 cần đúng cụm heatsink cho GPU rời; Parts-People ghi nhận heatsink MV340 cho board DMMW9. Khi lắp vào XPS 15 9570 hoặc Precision 5530 phải đối chiếu vị trí ốc heatsink, cáp màn hình, jack nguồn, pin và các board/cáp phụ trước khi cấp nguồn.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Dell XPS 15 9570 / Precision 5530 i7-8850H P1000 LA-F541P
Main LA-F541P i7-8850H P1000 là của XPS 15 9570 hay Precision 5530?
Cấu hình i7-8850H + Quadro P1000 là cấu hình workstation của Precision 5530. Tuy nhiên bo DAM00 / LA-F541P được thị trường linh kiện và Laptop LD ghi nhận dùng trên nền tương thích XPS 15 9570 / Precision 5530. Khi đặt hàng nên đối chiếu đúng mã main, P/N và heatsink thay vì chỉ dựa vào tên máy.
Quadro P1000 trên main này có bao nhiêu VRAM?
NVIDIA Quadro P1000 trên Precision 5530 dùng 4GB GDDR5 dedicated. CPU i7-8850H đồng thời có đồ họa Intel tích hợp để hệ thống sử dụng theo cơ chế chuyển đổi đồ họa.
Main này dùng RAM gì và nâng cấp tối đa bao nhiêu?
Bo có 2 khe DDR4 SO-DIMM. Dell công bố Precision 5530 hỗ trợ DDR4-2666 và tối đa 32GB; RAM là linh kiện rời, không hàn trực tiếp trên main.
Khi mua main có kèm RAM, SSD, Wi-Fi, tản nhiệt và adapter không?
CPU i7-8850H và Quadro P1000 4GB nằm trên main. RAM SO-DIMM, SSD, card Wi-Fi, heatsink/quạt, pin, adapter và các cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
