Laptop LD • Main Dell Vostro 15 3530 / Inspiron 15 3530
Thay main Dell Vostro 15 3530 / Inspiron 15 3530 i5-1334U LA-M366P đúng mã
Đúng nền bo IDH5A/IDH50 LA-M366P, CPU Intel Core i5-1334U, hai khe RAM DDR4 và một khe SSD M.2 2230/2280. Board LA-M366P được ghi nhận trên cả Dell Vostro 15 3530 và Inspiron 15 3530; Dell DP/N, revision PCB, chassis nhựa/nhôm, tính năng USB-C và cấu hình Intel Iris Xe hay NVIDIA MX550 phải được đối chiếu trực tiếp trước khi sửa hoặc thay.
- IDH5A/IDH50 LA-M366P
- CPU i5-1334U
- 10 nhân 12 luồng
- 2 khe RAM DDR4
- SSD M.2 Gen4
- LAN RJ-45
Xác thực kỹ thuật: Dell công bố i5-1334U cho cả Vostro 15 3530 và Inspiron 15 3530. Nguồn linh kiện ghi nhận LA-M366P i5-1334U với Dell DP/N thường gặp WR1MK ở Vostro, VPMKH hoặc KX2YY ở Inspiron; đây là mã theo lô nên vẫn bắt buộc kiểm tem trắng và revision trên bo mạch thực tế.

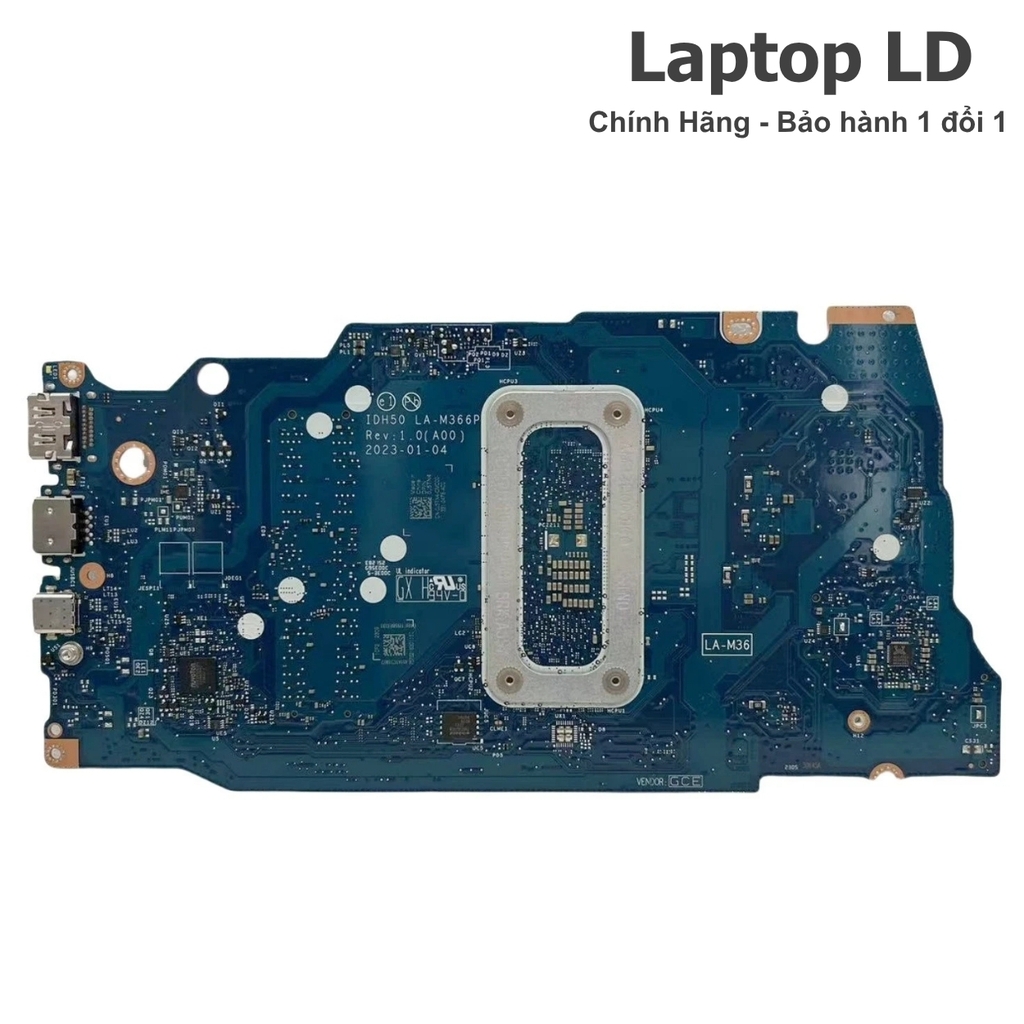

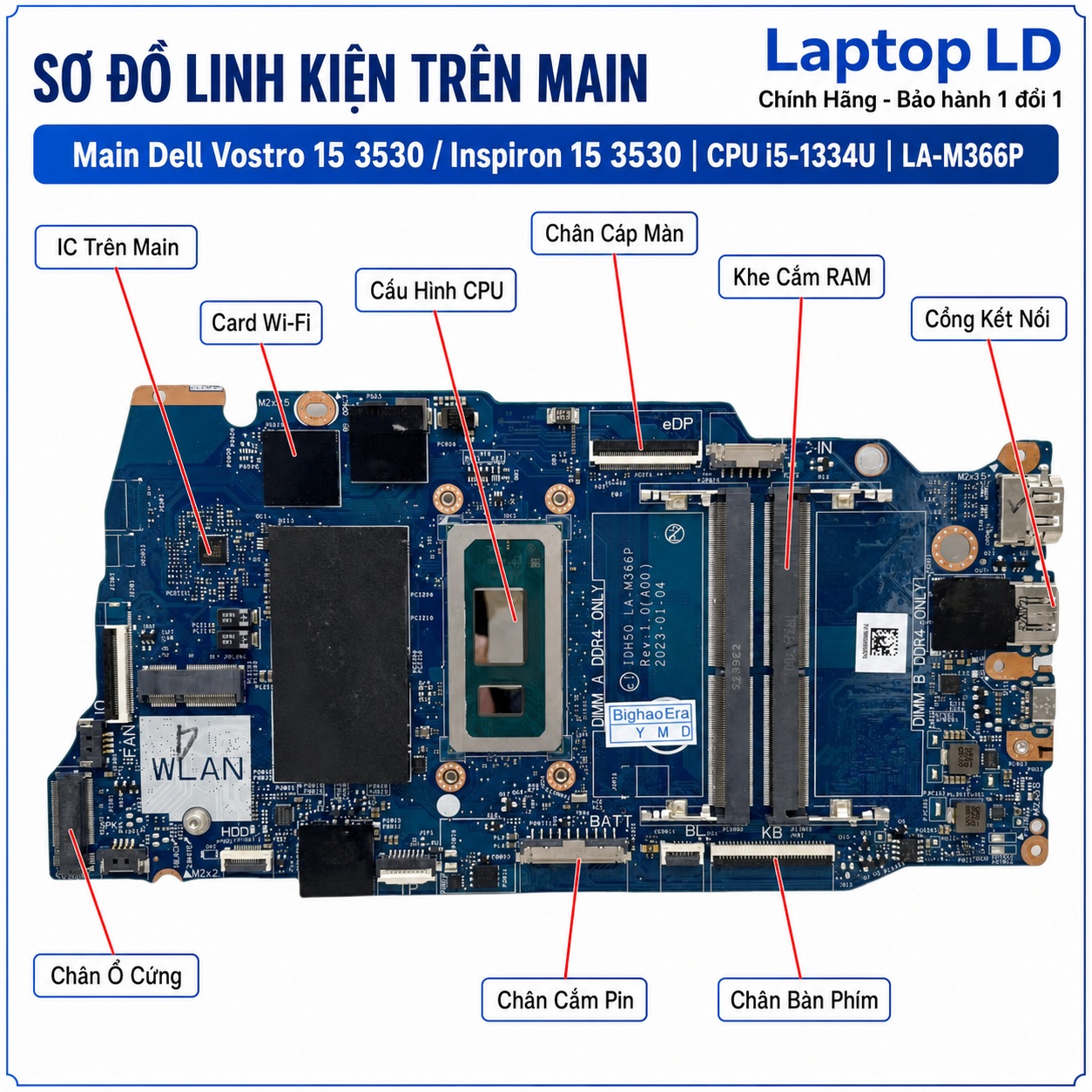

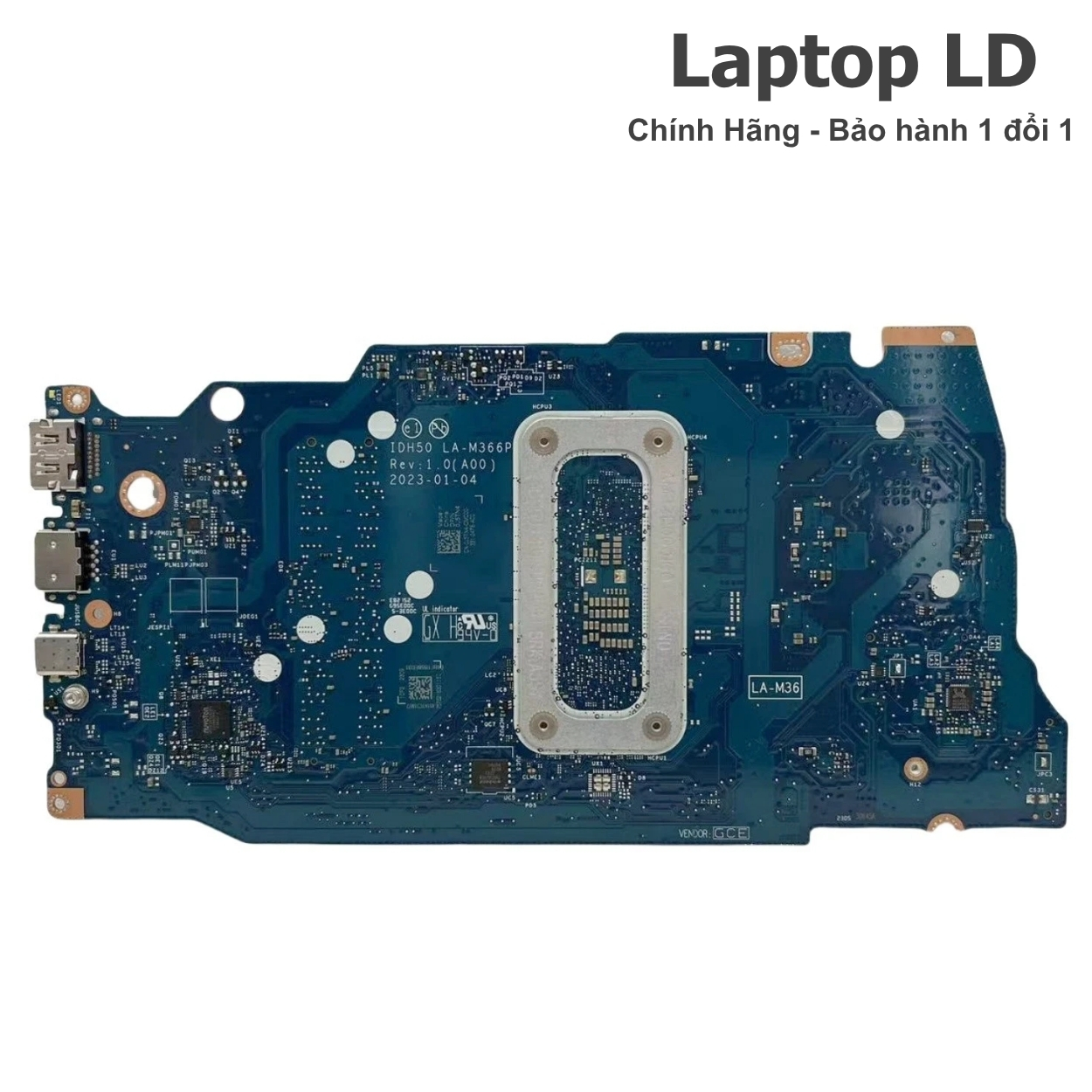

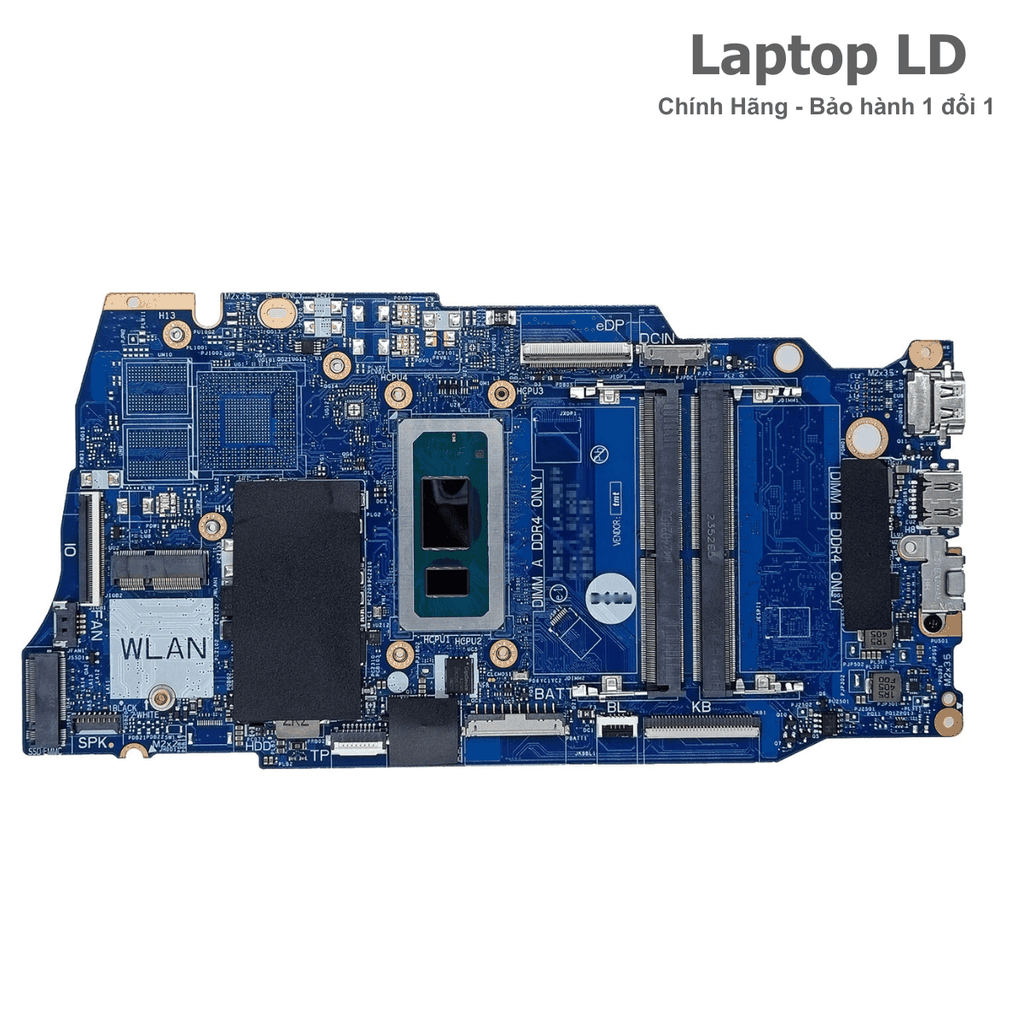

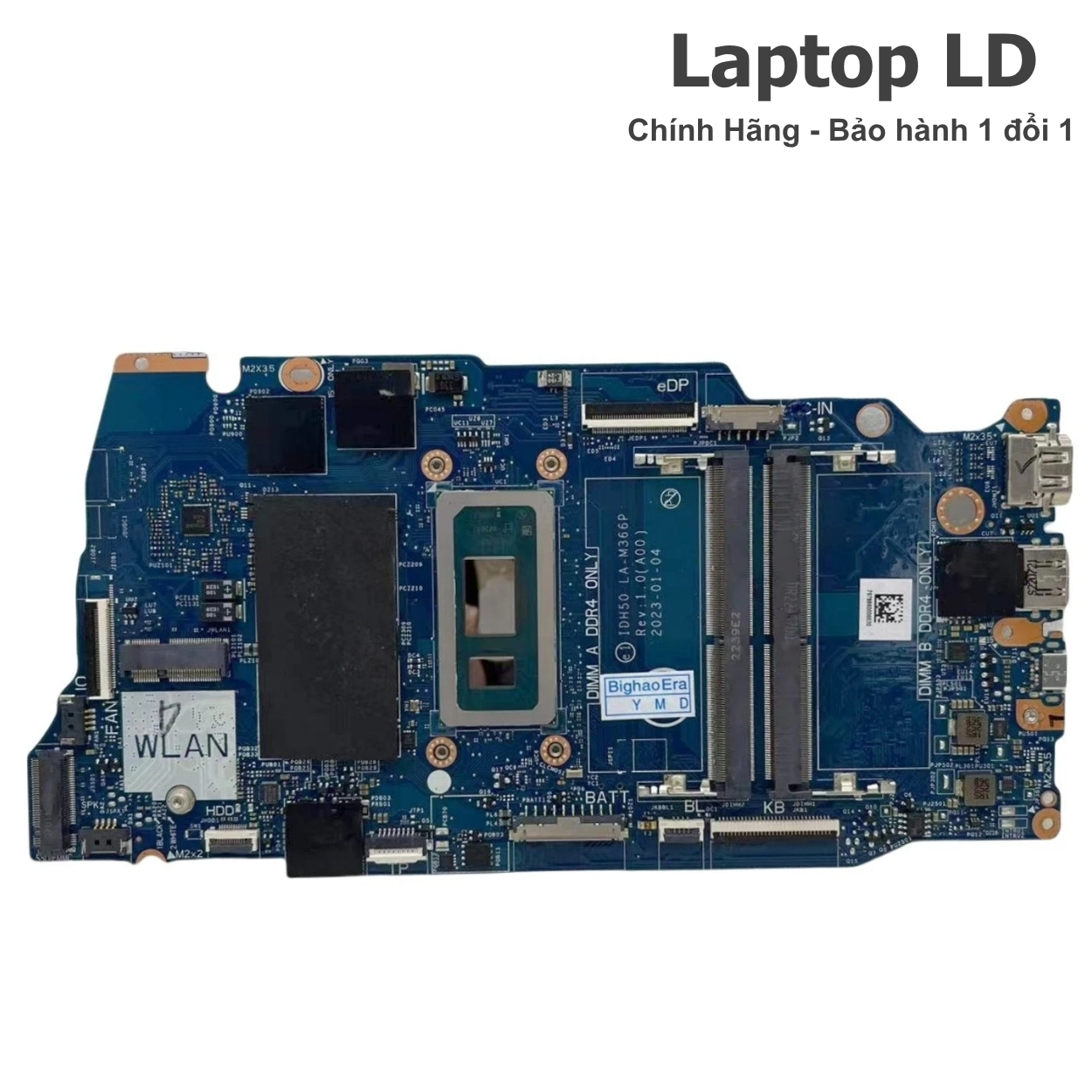

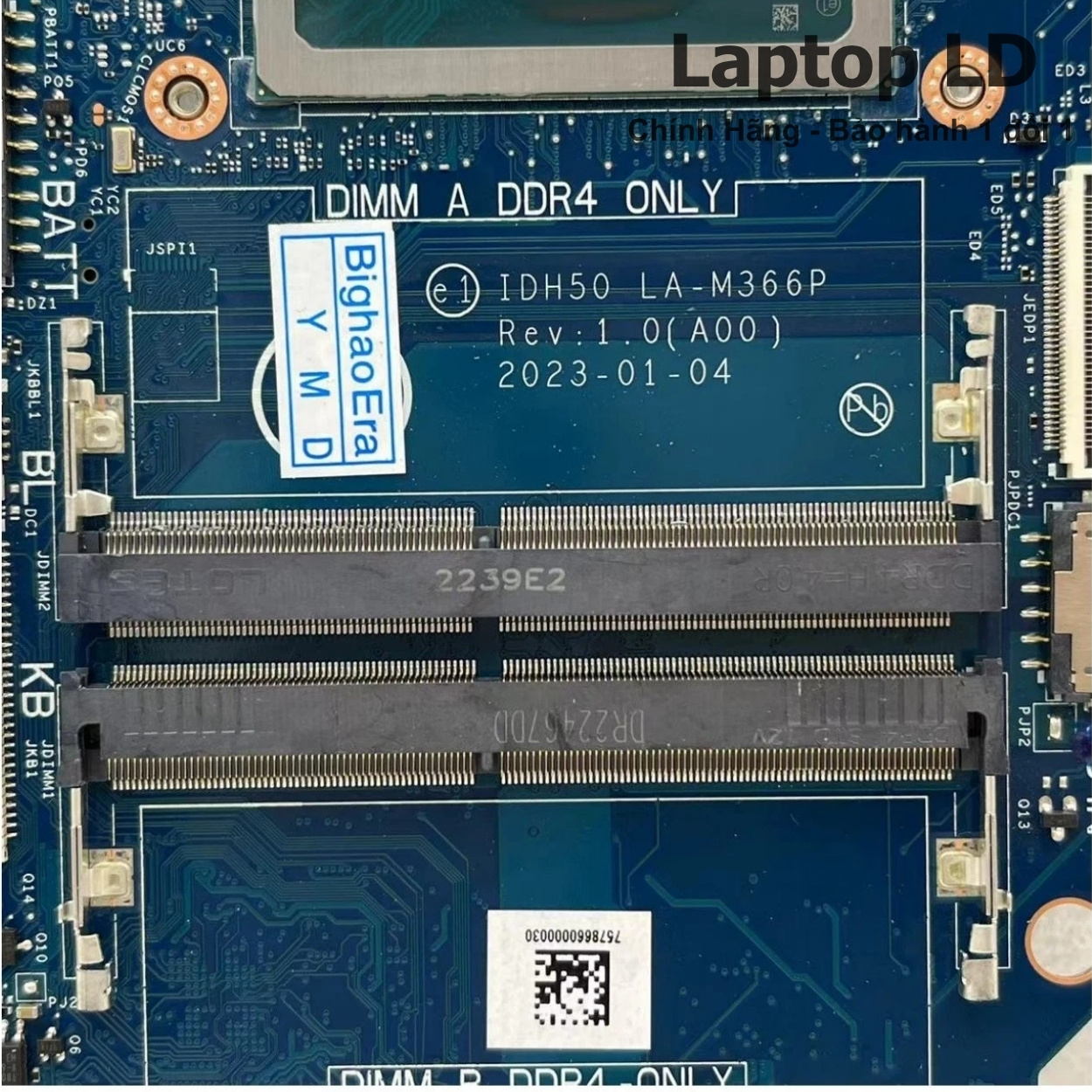

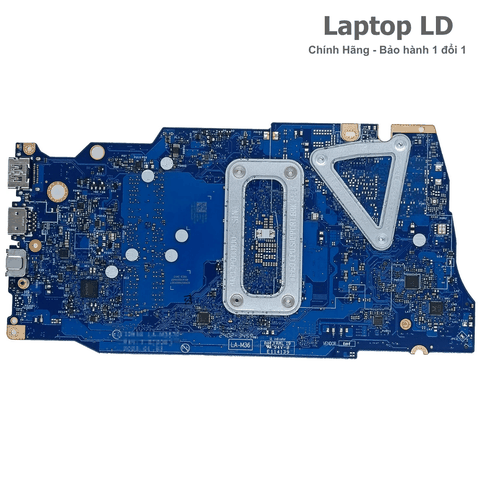

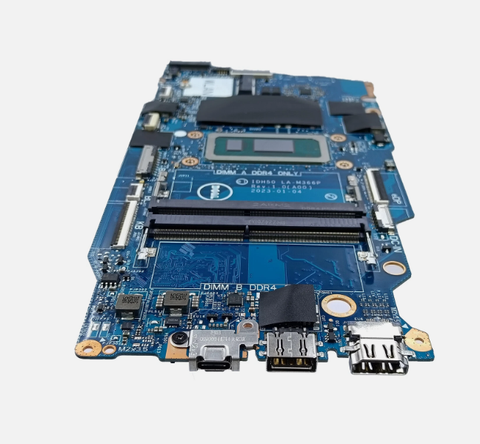

Vị trí linh kiện và ảnh tổng thể main Dell Vostro 15 3530 / Inspiron 15 3530 i5-1334U LA-M366P
Ảnh thực tế giúp nhận biết CPU i5-1334U, hai khe RAM DDR4, khe SSD M.2 2230/2280, khe Wi-Fi, khu vực GPU tùy chọn, mạch nguồn, USB-C, HDMI 1.4, LAN RJ-45, đầu nguồn DC-in và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa và camera.
Cần gửi gì để Laptop LD báo đúng main?
Dell 3530 có chassis nhựa, chassis nhôm, bản UMA và bản NVIDIA MX550. Cổng USB-C, tốc độ RAM, tản nhiệt và Dell DP/N có thể khác nhau dù cùng tên máy.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi rõ Vostro 15 3530 hoặc Inspiron 15 3530 và Service Tag.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ IDH5A/IDH50 LA-M366P, revision PCB và tem Dell DP/N.
- Ảnh khu vực CPU i5-1334U, hai khe RAM và khe SSD M.2.
- Ảnh vùng GPU để xác nhận Intel Iris Xe hay NVIDIA MX550 2GB.
- Ảnh USB-C, HDMI 1.4, hai USB-A, LAN RJ-45, khe SD, audio và DC-in.
- Ảnh chassis/palmrest để xác định vỏ nhựa hay nhôm.
- Mô tả lỗi: không nguồn, treo logo, lỗi RAM/SSD, mất hình, mất LAN/USB-C, quá nhiệt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng Vostro hay Inspiron và đúng Dell DP/N.
- Khóa đúng WR1MK, VPMKH, KX2YY hoặc mã khác theo lô.
- Phân biệt USB-C thường với USB-C có DisplayPort/Power Delivery.
- Xác nhận RAM chạy DDR4-2666 hay DDR4-3200 theo cấu hình Dell.
- Tránh nhầm main UMA với main NVIDIA GeForce MX550.
- Rút ngắn thời gian kiểm tra và tránh mua sai board/tản nhiệt.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Dell Vostro 15 3530 / Inspiron 15 3530 i5-1334U LA-M366P được báo theo đúng Dell DP/N, revision, cấu hình GPU, chassis và tình trạng bo mạch.
Công lắp
Khi thay main, máy được kiểm tra adapter 65W, pin, quạt/tản nhiệt, RAM, SSD, Wi-Fi, màn hình, LAN, USB-C, HDMI và bàn phím số.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu; có gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Máy từng sửa GPU, BIOS, nguồn CPU, RAM, USB-C, LAN hoặc vào nước cần kiểm tra kỹ hơn trước khi lắp main.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Vostro 15 3530 hoặc Inspiron 15 3530, i5-1334U, LA-M366P và Dell DP/N.
- Kiểm tra bản UMA hoặc NVIDIA MX550, đúng tản nhiệt và đúng chassis.
- Kiểm tra adapter 65W, RAM, SSD, USB-C, HDMI 1.4, LAN, SD, Wi-Fi, Bluetooth, camera và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch LA-M366P i5-1334U dùng cho máy nào?
Dòng máy được ghi nhận
- Dell Vostro 15 3530.
- Dell Inspiron 15 3530.
- CPU Intel Core i5-1334U onboard.
- Board IDH5A/IDH50 LA-M366P.
- Dell DP/N thường gặp WR1MK ở Vostro; VPMKH hoặc KX2YY ở Inspiron.
- Hai khe SO-DIMM DDR4, Dell công bố tối đa 16GB.
- Một khe SSD M.2 2230/2280 PCIe Gen4 NVMe.
- Intel Iris Xe Graphics tích hợp; dòng máy có tùy chọn NVIDIA MX550 2GB.
Không nên thay chéo khi chưa kiểm
- Không dùng Dell DP/N Vostro cho Inspiron nếu tem và cổng không trùng.
- Không nhầm i5-1334U với i5-1335U dù cùng 10 nhân, 12 luồng.
- Không khóa bản UMA khi trên main có GPU NVIDIA và VRAM.
- Không ghi USB-C có xuất hình nếu máy vỏ nhựa chỉ dùng Type-C dữ liệu.
- Không ghi DDR4-3200 cho mọi máy; Dell có cấu hình chạy DDR4-2666.
- Không ghi HDMI 2.0; Dell công bố HDMI 1.4, tối đa 1080p 60Hz.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, RAM, SSD, màn hình và bo I/O.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Dòng máy | Vostro 15 3530 hoặc Inspiron 15 3530. | Nhầm với Vostro/Inspiron 3520, 3525 hoặc 3535 nền AMD. |
| Board number | IDH5A/IDH50 LA-M366P. | Đặt theo ảnh gần giống nhưng khác mã PCB. |
| Dell DP/N | WR1MK, VPMKH, KX2YY hoặc mã khác phải khớp tem. | Chỉ kiểm LA-M366P mà bỏ qua Dell DP/N và revision. |
| CPU | i5-1334U, 10 nhân, 12 luồng, Turbo tối đa 4,60GHz. | Nhầm i5-1335U hoặc i7-1355U. |
| GPU | Intel Iris Xe; có tùy chọn NVIDIA MX550 2GB GDDR6. | Dùng sai tản nhiệt hoặc đặt nhầm bản GPU. |
| RAM | 2 khe DDR4; 2666MHz hoặc 3200MHz theo chassis/cổng, tối đa 16GB theo Dell. | Ghi RAM hàn, sai tốc độ hoặc tự nâng mức tối đa không theo hãng. |
| SSD | 1 khe M.2 2230/2280 Gen4 x4; 2230 đến 1TB, 2280 đến 2TB. | Ghi hai khe SSD hoặc dùng sai giá đỡ/thermal plate. |
| Cổng | 1 USB-A 5Gbps, 1 USB-A 2.0, 1 USB-C 5Gbps, HDMI 1.4, RJ-45, SD, audio và DC-in. | Ghi Thunderbolt, HDMI 2.0 hoặc bỏ qua khác biệt USB-C DP/PD. |
| Pin và sạc | Pin 41Wh hoặc 54Wh; adapter đầu tròn 65W, 4,5 × 2,9mm. | Khóa sai pin hoặc dùng adapter thiếu nhận dạng. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem hướng dẫn chọn main laptop đúng mã để biết cách chụp Dell DP/N, mã PCB, CPU, GPU, RAM, SSD và cụm cổng.

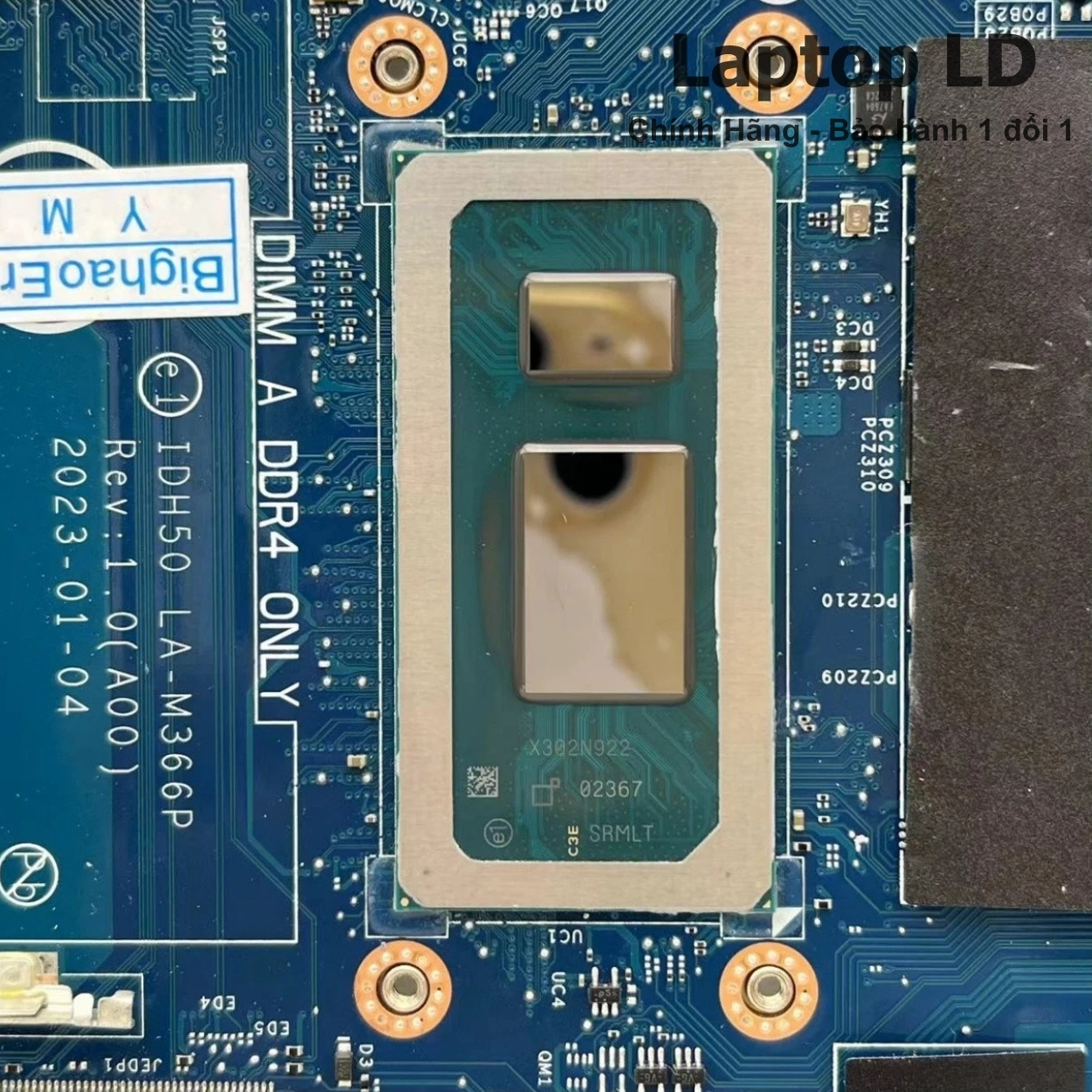

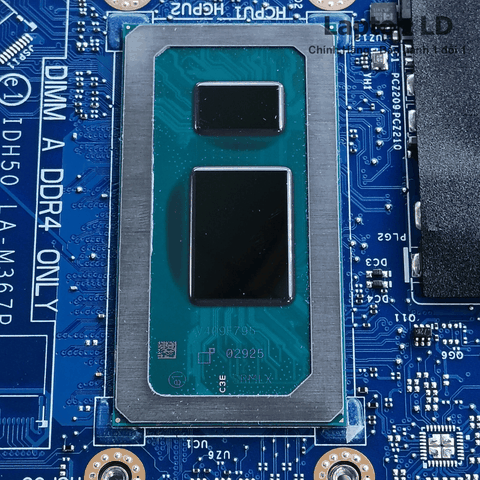

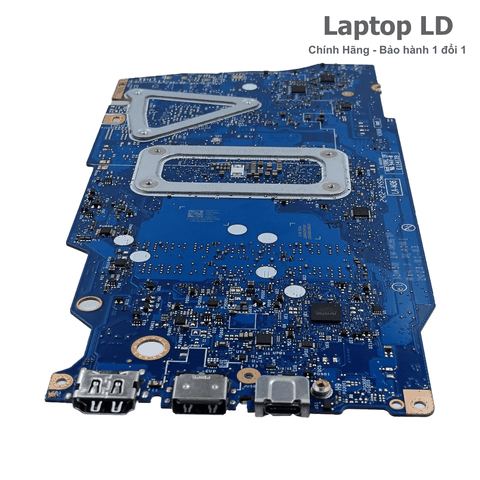

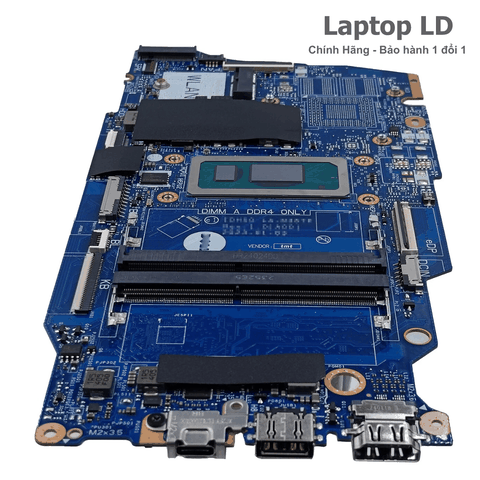

Ảnh chi tiết CPU, GPU, RAM, SSD và cụm cổng trên main LA-M366P
Nhóm ảnh này giúp đối chiếu CPU i5-1334U, khu vực Intel Iris Xe/NVIDIA MX550, hai khe RAM DDR4, khe SSD M.2, Wi-Fi, USB-C, HDMI 1.4, LAN và DC-in.
Dấu hiệu nên kiểm tra bo mạch Dell 3530 LA-M366P
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi hoặc chỉ nháy mã lỗi.
- Không nhận adapter 65W, báo không xác định được công suất sạc.
- Máy báo sạc nhưng pin không tăng hoặc tự tắt khi rút sạc.
- Jack DC-in lỏng, gãy chân hoặc chập.
- USB-C chập sau khi dùng hub/dock hoặc thiết bị lỗi.
- Nguồn chờ có nhưng không khởi tạo đủ nguồn CPU/RAM.
Lỗi RAM, SSD và BIOS
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- Lỗi thanh RAM/khe SO-DIMM gây không POST hoặc xanh màn.
- Không nhận SSD M.2 dù ổ đã kiểm tra tốt.
- Mất SSD sau sleep hoặc lỗi BitLocker/VMD.
- BIOS lỗi sau cập nhật hoặc mất nguồn.
- Mã đèn chẩn đoán báo lỗi RAM, system board hoặc LCD.
Lỗi hình ảnh, mạng và ngoại vi
- Intel Iris Xe hoặc NVIDIA MX550 mất nhận.
- Sọc, rác hình, crash ứng dụng hoặc không xuất HDMI/USB-C.
- LAN RJ-45, USB-A, USB-C, SD hoặc audio mất nhận.
- Màn FHD 120Hz chớp, sọc hoặc không lên đèn nền.
- Wi-Fi/Bluetooth, camera, mic, loa hoặc bàn phím số mất nhận.
- Máy vào nước làm oxy hóa mạch nguồn và bo I/O.
Nên sửa hay thay bo mạch Dell Vostro/Inspiron 3530?
Cần loại trừ adapter, jack sạc, pin, RAM, SSD, màn hình, bo I/O và tản nhiệt trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở DC-in, USB-C, HDMI, LAN, USB-A hoặc linh kiện bảo vệ.
- BIOS lỗi có thể nạp lại, CPU/GPU chưa chập.
- Không nhận SSD do socket, nguồn 3,3V hoặc đường PCIe.
- Một khe RAM lỗi nhưng CPU và nguồn RAM còn ổn định.
- Oxy hóa nhẹ được phát hiện sớm.
- Chi phí sửa hợp lý và khả năng ổn định cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-1334U hoặc NVIDIA MX550 lỗi nặng, chập nguồn lõi.
- VRAM lỗi nhiều chip hoặc crash lặp lại khi tải.
- Chập nặng nhiều tầng nguồn hoặc cháy PCB.
- Main cong, đứt mạch nhiều lớp hoặc ăn mòn diện rộng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã test đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền tảng của Dell Vostro 15 3530 / Inspiron 15 3530 i5-1334U LA-M366P. Dell DP/N, GPU, tốc độ RAM, USB-C và revision phải kiểm trên máy thực tế.
| Tên sản phẩm | Main Dell Vostro 15 3530 / Inspiron 15 3530 CPU Intel Core i5-1334U board LA-M366P |
|---|---|
| Dòng máy tương thích | Dell Vostro 15 3530 và Dell Inspiron 15 3530; cần kiểm chassis, Service Tag và DP/N |
| Board number | IDH5A/IDH50 LA-M366P |
| Dell DP/N | Thường gặp WR1MK trên Vostro; VPMKH hoặc KX2YY trên Inspiron; bắt buộc kiểm tem thật |
| CPU | Intel Core i5-1334U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, Turbo tối đa 4,60GHz, 12MB Intel Smart Cache |
| GPU / VGA | Intel Iris Xe Graphics tích hợp; dòng máy có tùy chọn NVIDIA GeForce MX550 2GB GDDR6 nên phải kiểm bo mạch thực tế |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4; cấu hình USB-C thường dùng DDR4-2666, cấu hình USB-C có DP/PD dùng DDR4-3200; Dell công bố tối đa 16GB |
| Ổ cứng hỗ trợ | 1 khe M.2 2230/2280 PCIe NVMe Gen4 x4; SSD 2230 tối đa 1TB, SSD 2280 tối đa 2TB |
| Khe trên main | 2 khe RAM SO-DIMM, 1 khe SSD M.2 2230/2280, 1 khe WLAN M.2 2230, đầu pin, màn hình, bàn phím, touchpad, loa, quạt và bo I/O |
| Cổng ngoài | 1 USB-A 3.2 Gen 1 5Gbps, 1 USB-A 2.0, 1 USB-C 3.2 Gen 1 5Gbps; USB-C có DP 1.4/PD trên chassis nhôm hoặc bản GPU rời; HDMI 1.4, LAN RJ-45, SD, audio 3,5mm và DC-in 4,5 × 2,9mm |
| Màn hình tương thích | 15,6 inch; tùy chọn HD 1366×768 TN 60Hz hoặc FHD 1920×1080 IPS 120Hz, không cảm ứng |
| Mạng và kết nối | Realtek RTL8821CE Wi-Fi 5 + Bluetooth 5.0 hoặc RTL8852BE Wi-Fi 6 + Bluetooth 5.3 tùy cấu hình |
| Pin | Pin lithium-polymer 3 cell 41Wh hoặc 4 cell 54Wh, hỗ trợ ExpressCharge |
| Sạc | Adapter Dell 65W, 19,5V–3,34A, đầu tròn 4,5 × 2,9mm |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn | Adapter 65W, jack DC-in, pin, nguồn chờ hoặc chập nguồn chính. | Thử adapter Dell chuẩn, ngắt pin và đo dòng chờ. |
| Không nhận công suất sạc | Chân ID adapter, jack sạc, dây DC-in hoặc mạch nhận dạng. | Thử sạc gốc, kiểm chân giữa và BIOS. |
| Treo logo | BIOS, RAM, SSD, CPU/GPU hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh/khe RAM và reset BIOS. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Vệ sinh khe, đổi thanh/khe và kiểm nguồn RAM. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc PCIe. | Thử SSD chuẩn, đo nguồn và kiểm BIOS/VMD. |
| Mất GPU | Driver, BIOS, nguồn GPU, chip GPU hoặc VRAM. | Xác nhận cấu hình DP/N, kiểm Device Manager và nguồn GPU. |
| Mất LAN/USB-C/HDMI | Cổng, bo I/O, linh kiện bảo vệ, driver hoặc controller. | Thử cáp/thiết bị khác và kiểm nguồn/tín hiệu cổng. |
| Máy nóng/tự tắt | Bụi, quạt, heatpipe, keo tản hoặc nguồn CPU/GPU. | Vệ sinh, kiểm quạt và theo dõi nhiệt độ. |
| Máy vào nước | Oxy hóa nguồn, bàn phím, I/O, RAM hoặc LAN. | Ngắt pin, soi bo và đo chập trước khi cấp nguồn. |

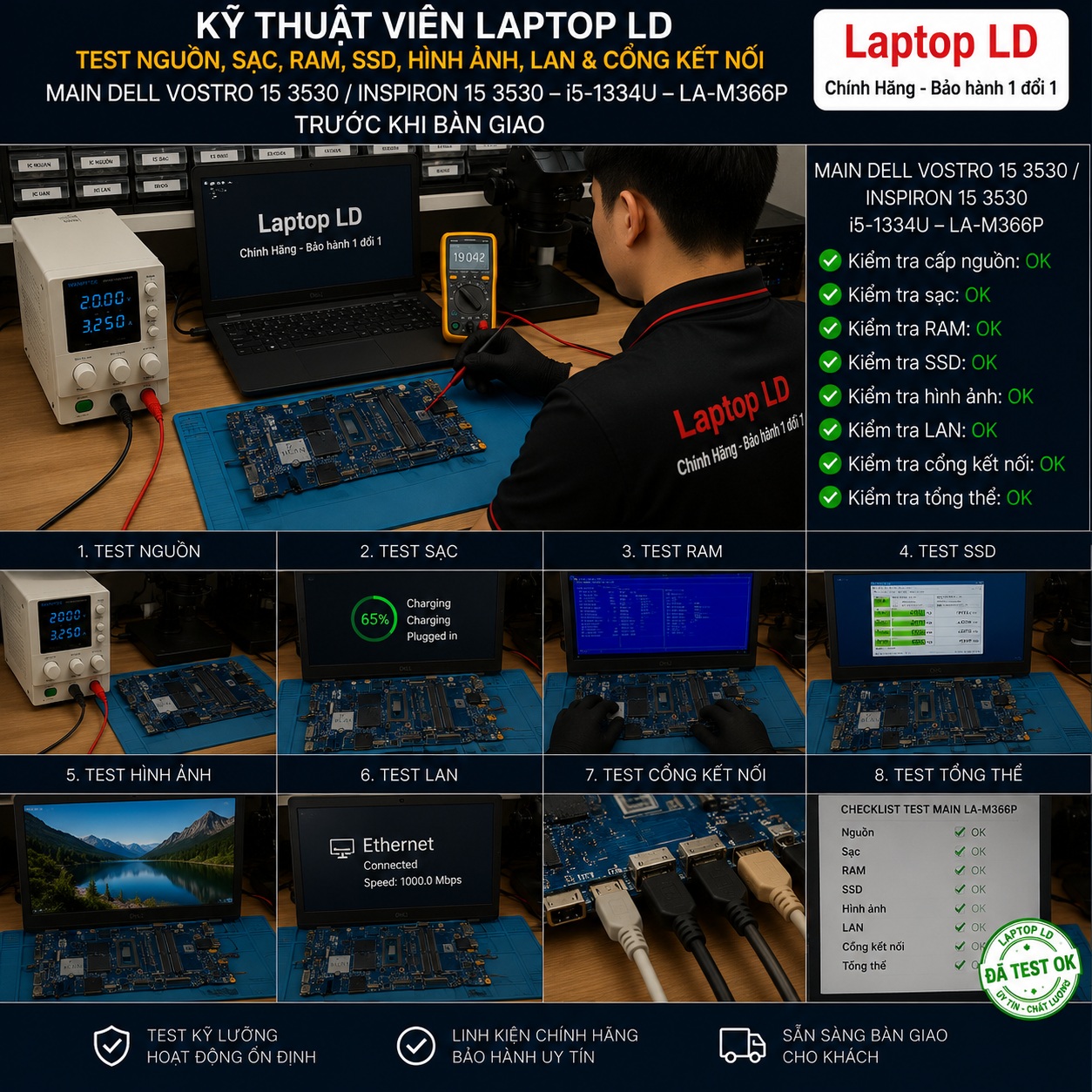

Ảnh test bo mạch trước khi thay
Ảnh test cần thể hiện kiểm tra nguồn 65W, CPU, GPU, RAM, SSD, màn hình, USB-C, HDMI 1.4, LAN, USB-A, SD, Wi-Fi và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận model Vostro/Inspiron, Service Tag, lỗi nguồn, RAM, SSD, GPU, cổng và lịch sử sửa chữa.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, RAM, SSD, BIOS, GPU, màn hình, bo I/O và từng cổng.
-
Đối chiếu đúng main
Xác minh i5-1334U, LA-M366P, Dell DP/N, revision, GPU, chassis và tính năng USB-C.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian và bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, lắp main và test CPU, GPU, RAM, SSD, hình ảnh, LAN, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra máy, nhận phiếu bảo hành và hướng dẫn dùng adapter đúng chuẩn.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu.
Gia hạn tới 24 tháng
Có thể chọn gói bảo hành dài hơn cho main Dell LA-M366P.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy do adapter sai, tự ý sửa chữa hoặc dùng sai tản nhiệt.
Xem chính sách bảo hành
Khách nên xem chính sách bảo hành Laptop LD trước khi đặt main.

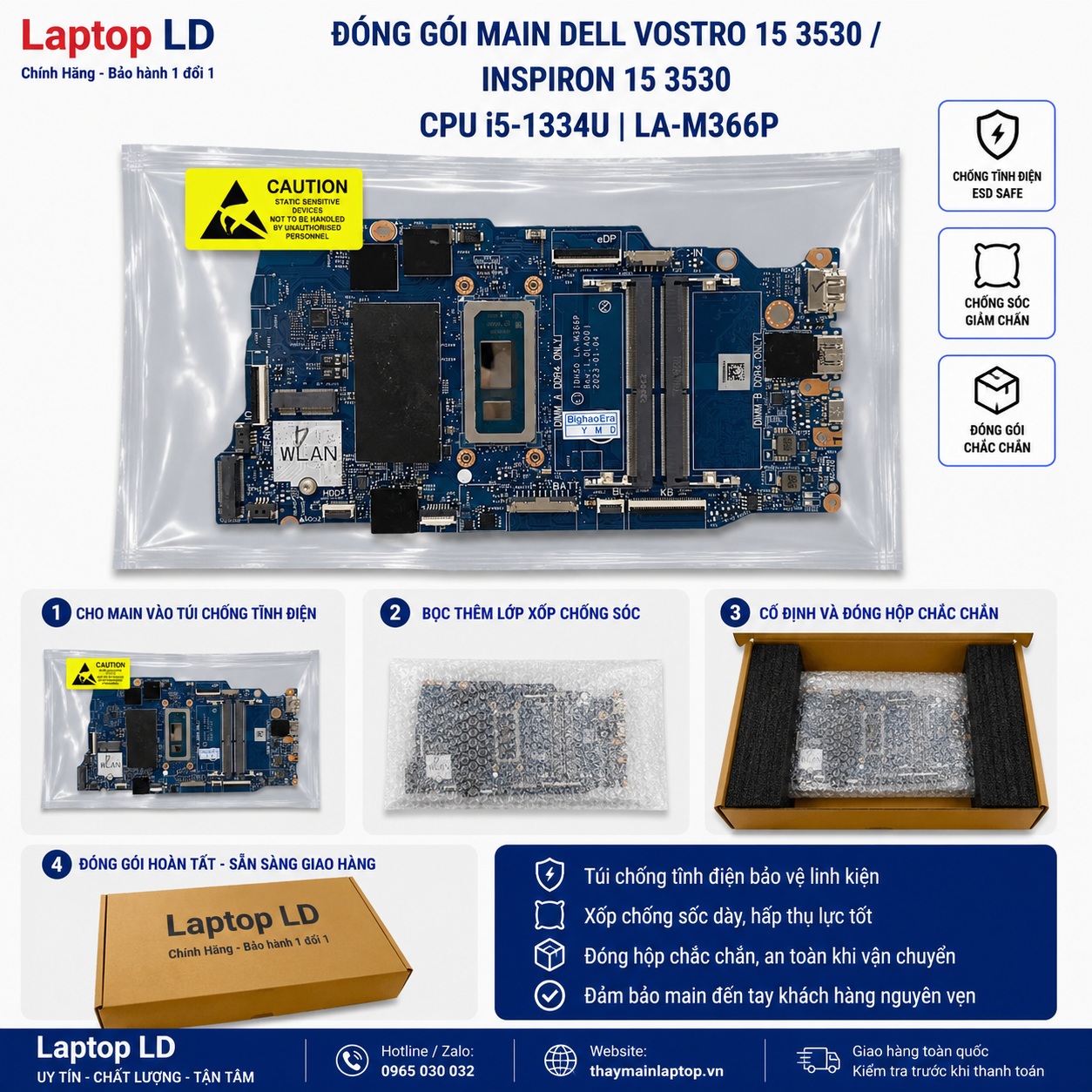

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main LA-M366P có CPU hàn, nhiều socket và bo I/O nên cần túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng.
Câu hỏi thường gặp
LA-M366P dùng được cho cả Vostro và Inspiron 3530 không?
Board family LA-M366P được ghi nhận trên cả hai dòng, nhưng Dell DP/N, revision, chassis, cổng và GPU phải trùng trước khi thay.
CPU i5-1334U có bao nhiêu nhân và luồng?
CPU có 10 nhân gồm 2 P-core và 8 E-core, tổng 12 luồng, Turbo tối đa 4,60GHz và 12MB cache.
Main dùng Intel Iris Xe hay NVIDIA MX550?
i5-1334U có Intel Iris Xe tích hợp; dòng máy còn có tùy chọn NVIDIA MX550 2GB nên phải xem khu vực GPU và Dell DP/N.
RAM có nâng cấp được không?
Có. Máy dùng hai khe SO-DIMM DDR4. Dell công bố cấu hình tối đa 16GB cho dòng này.
Vì sao RAM có máy 2666MHz, có máy 3200MHz?
Dell phân theo cấu hình chassis và USB-C: Type-C thường dùng DDR4-2666; Type-C có DP/PD dùng DDR4-3200.
Máy có bao nhiêu khe SSD?
Máy có một khe M.2 hỗ trợ SSD 2230 hoặc 2280 PCIe Gen4 NVMe.
USB-C có xuất hình và sạc được không?
Chỉ cấu hình chassis nhôm hoặc GPU rời được Dell công bố USB-C có DisplayPort 1.4 và Power Delivery. Bản vỏ nhựa có thể chỉ hỗ trợ dữ liệu 5Gbps.
Sạc chuẩn bao nhiêu watt?
Máy dùng adapter đầu tròn Dell 65W, 19,5V–3,34A, đường kính 4,5 × 2,9mm.
Thay main có mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. BitLocker hoặc SSD lỗi cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày; hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
