Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell Precision 5530 2-in-1
- Mã main
- LA-F211P · Rev 1.0 (A00)
- CPU
- Intel Core i7-8706G
- GPU / VGA
- Intel HD Graphics 630 + Radeon
- RAM
- DDR4-2400 onboard · 8GB hoặc 16GB
- Lưu trữ
- M.2 2280 SATA / PCIe NVMe SSD · tối đa 2TB
Main zin nguyên bản • Đã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Dell Precision 5530 2-in-1 | CPU i7-8706G | Radeon Pro WX Vega M GL 4GB | LA-F211P
Mainboard dành cho Dell Precision 5530 2-in-1, nền Compal DAZ10 / LA-F211P Rev 1.0 (A00), sử dụng Intel Core i7-8706G Kaby Lake-G 4 nhân 8 luồng. Hệ thống đồ họa gồm Intel HD Graphics 630 và Radeon Pro WX Vega M GL với 4GB HBM2; RAM DDR4-2400 được hàn trực tiếp trên bo với dung lượng 8GB hoặc 16GB tùy phiên bản.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, mã DAZ10 / LA-F211P Rev 1.0, Dell DP/N, dung lượng RAM onboard và thông tin CPU trong BIOS trước khi giao. Cần đặc biệt phân biệt main Precision 5530 2-in-1 i7-8706G với main XPS 15 9575 i7-8705G dù cùng nền LA-F211P.
Hạng mục kiểm tra Nguồn, POST/BIOS, RAM onboard, SSD, sạc USB-C, Intel HD 630, Radeon Pro WX Vega M GL, Wi-Fi/Bluetooth và cổng USB-C được kiểm tra trước khi giao.
Bảo hành / đổi trả 1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bán Tư vấn lắp đặt, BIOS, Service Tag, SSD và kiểm tra hệ thống sau khi thay main.
Điểm riêng của đúng phiên bản Precision: Dell DP/N F1R7C / 0F1R7C được ghi nhận cho Precision 5530 2-in-1 dùng Core i7-8706G, RAM onboard 16GB và Radeon Vega M GL; Dell chính thức gọi GPU workstation của dòng Precision là Radeon Pro WX Vega M GL 4GB HBM2.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →

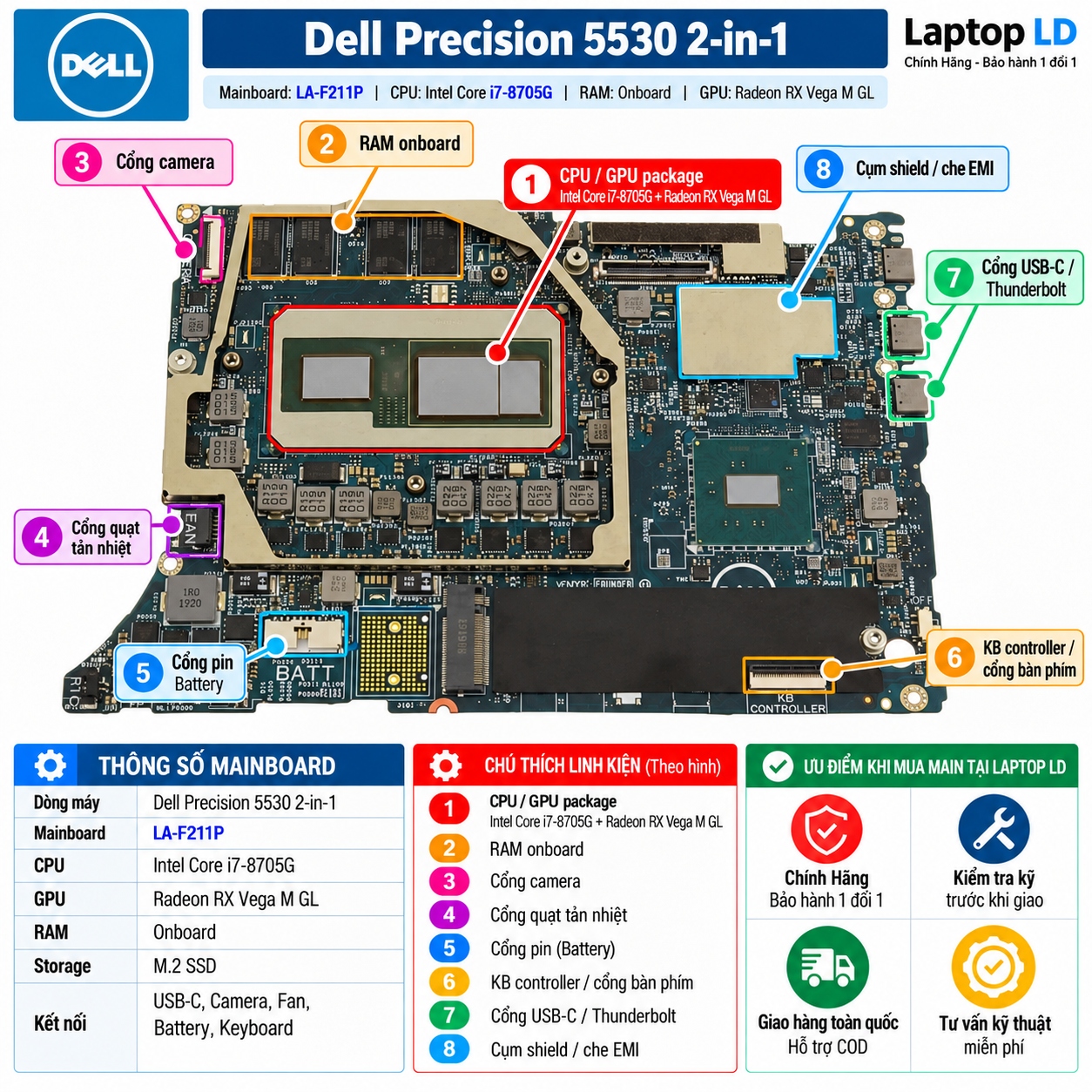

Ảnh 01 — Sơ đồ linh kiện Vị trí linh kiện và điểm nhận diện chính trên LA-F211P.

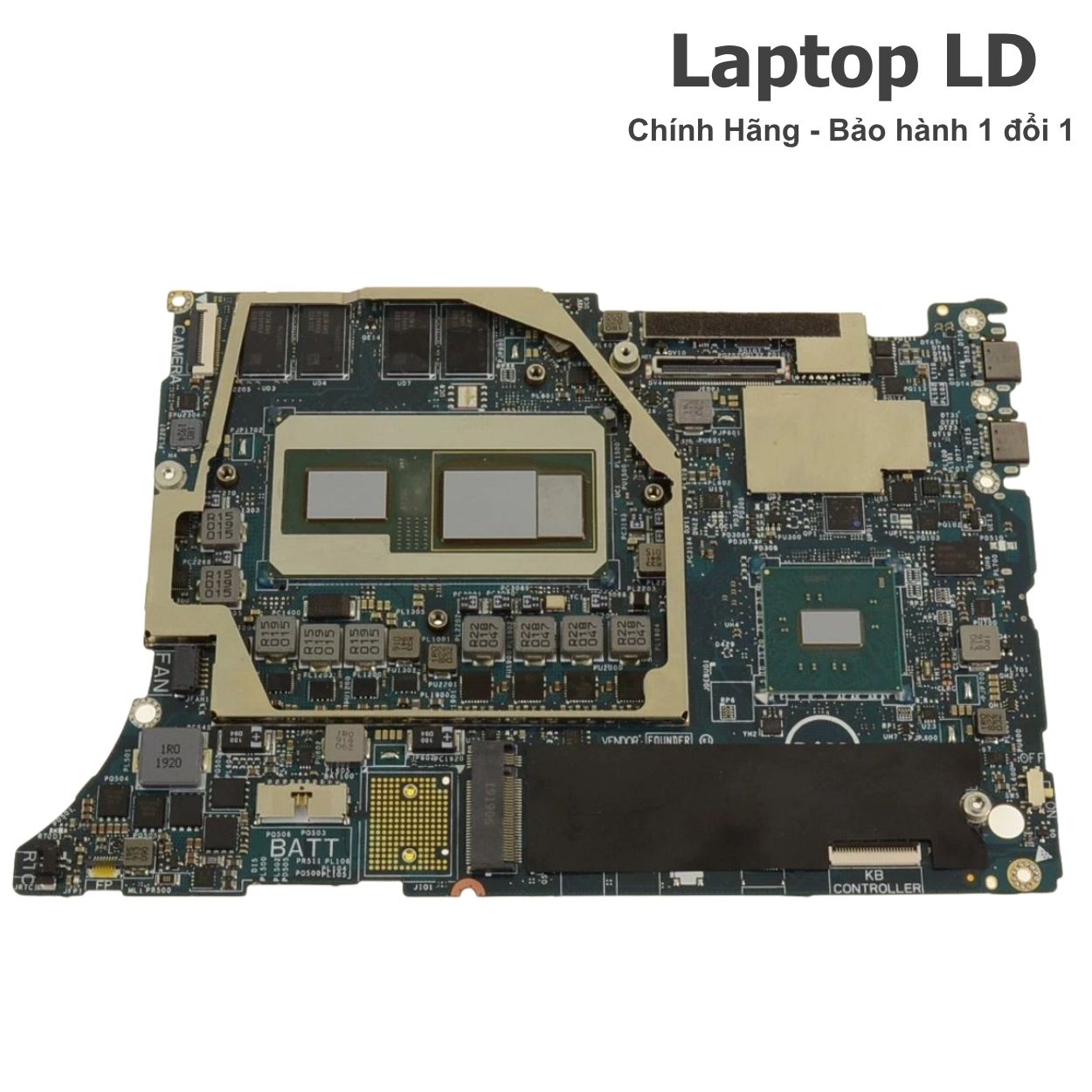

Ảnh 02 — Mặt trước main Hình ảnh thực tế nhận diện bố cục và tình trạng bo.

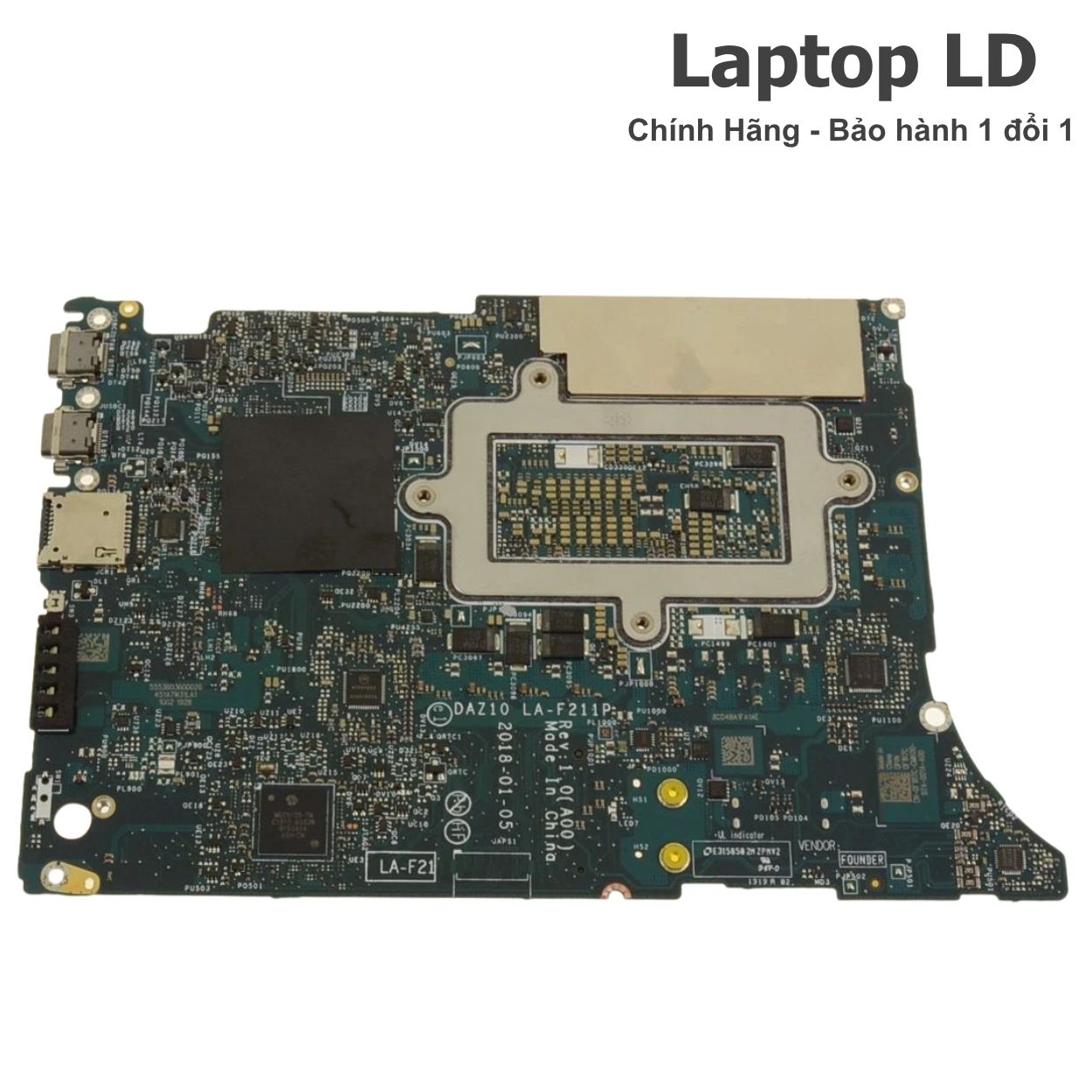

Ảnh 03 — Mặt sau main Đối chiếu PCB và tình trạng vật lý.

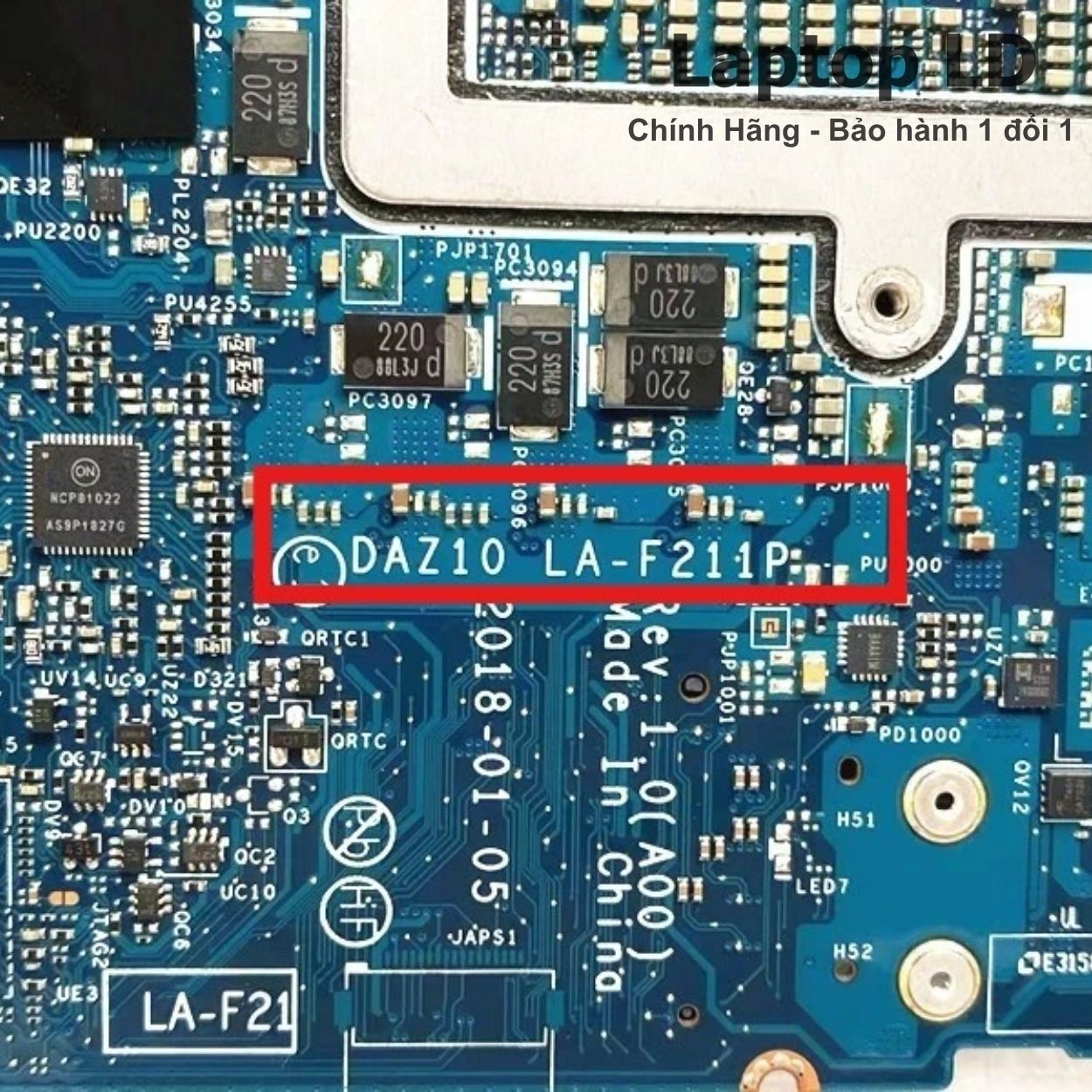

Ảnh 04 — PCB / tem / revision Vị trí LA-F211P Rev 1.0 (A00) và Dell DP/N.

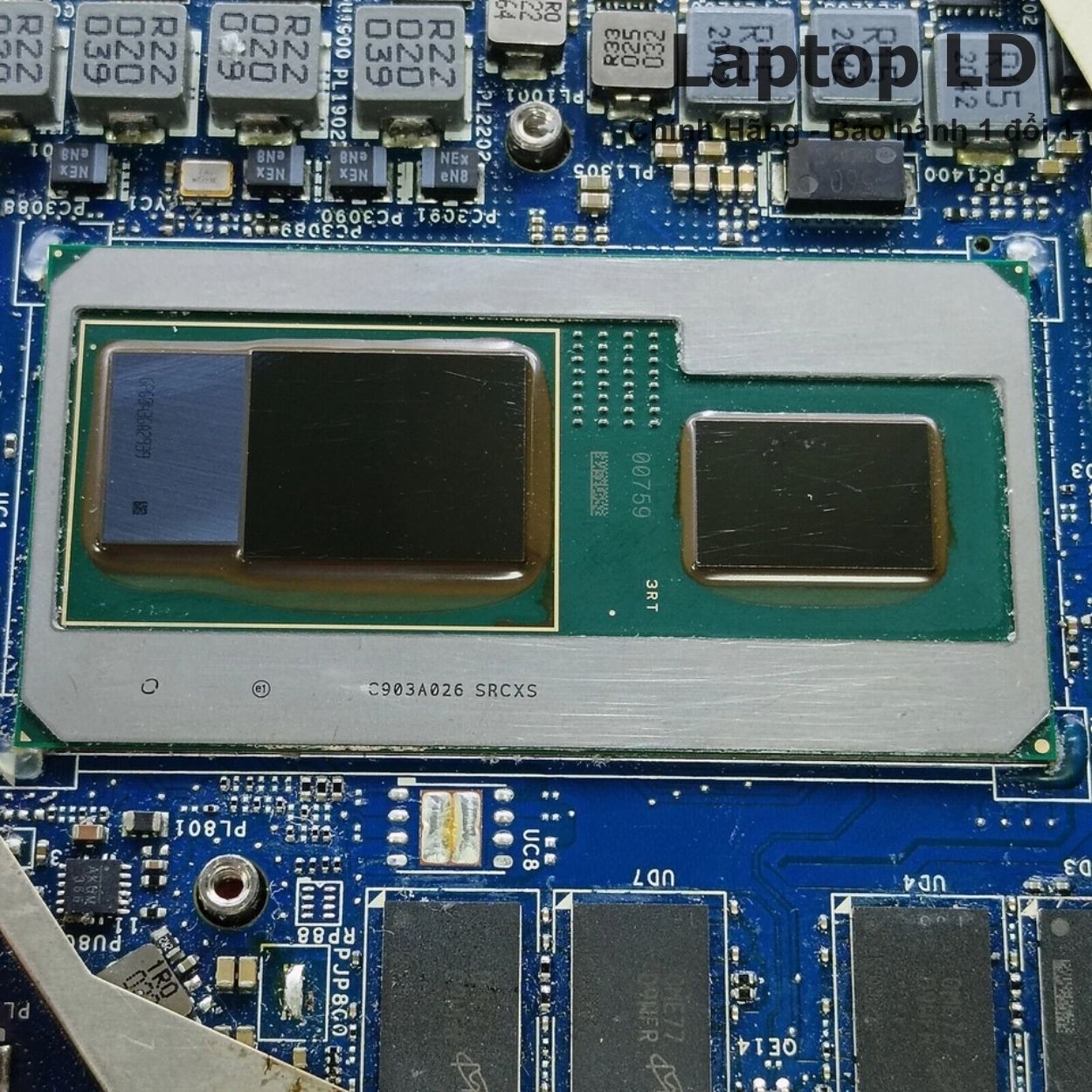

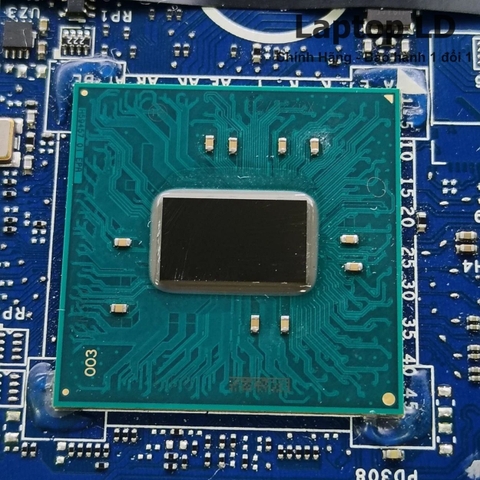

Ảnh 05 — CPU / GPU / RAM Khu vực Kaby Lake-G và RAM onboard.

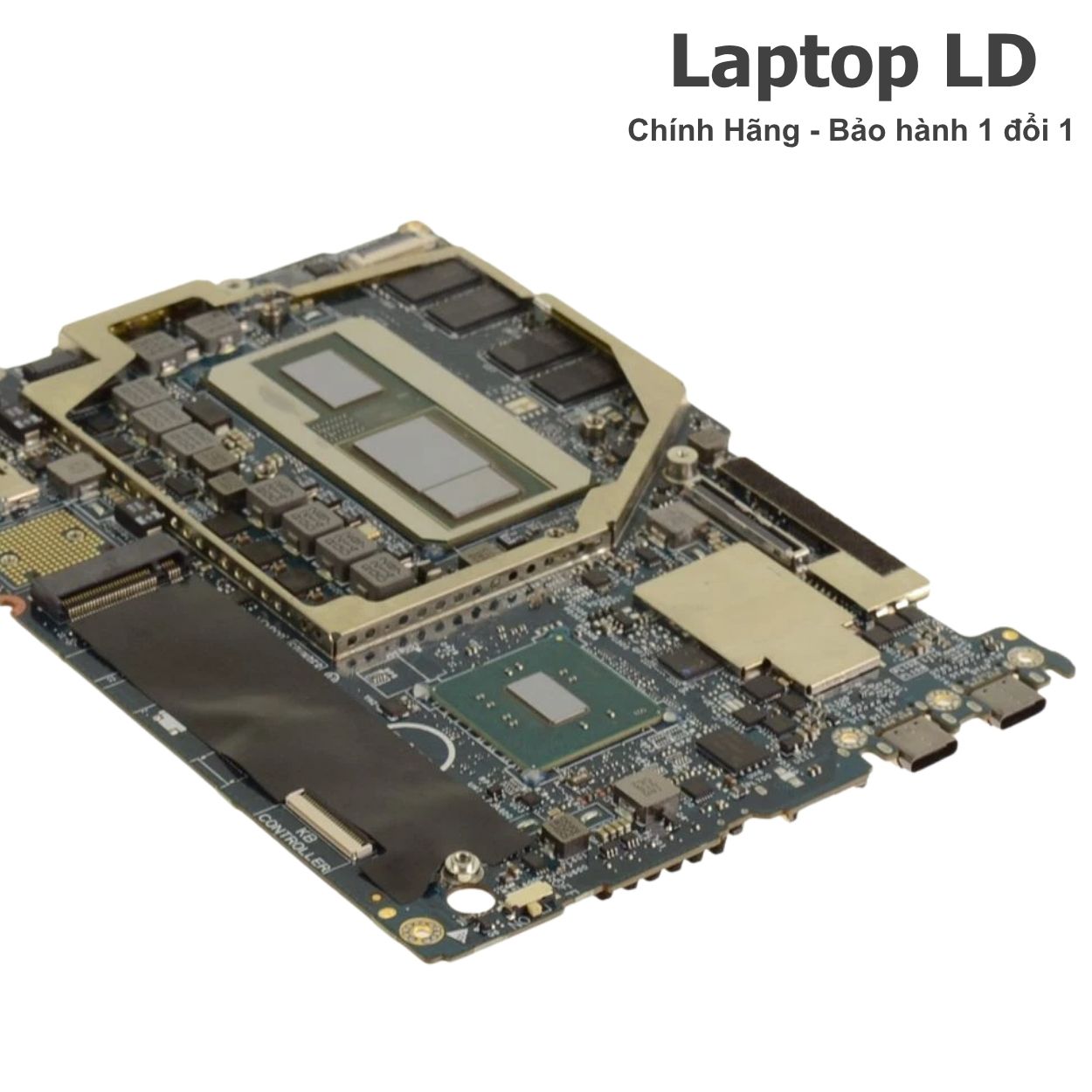

Ảnh 06 — Cổng / socket / đầu nối Nhận diện cổng USB-C và socket SSD.

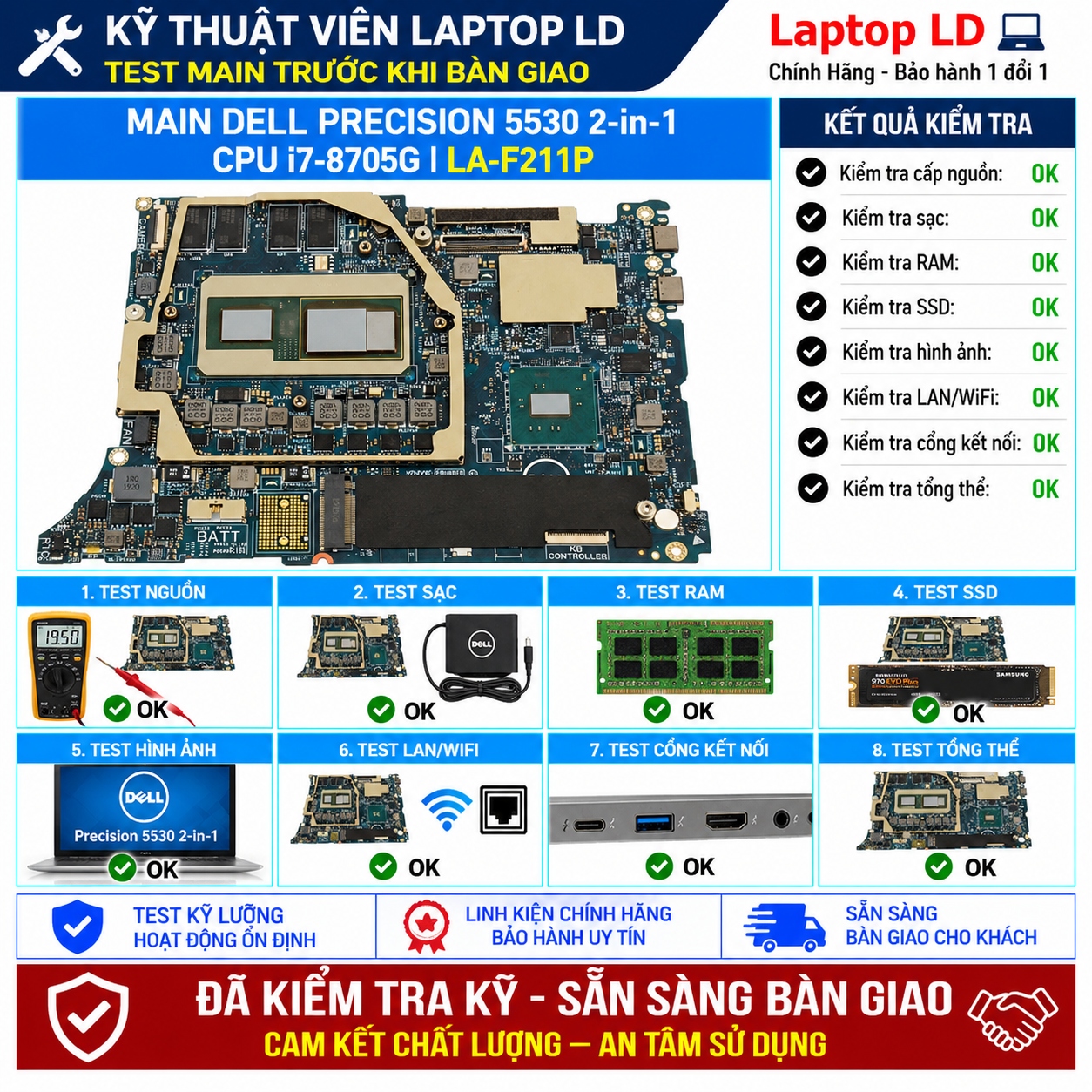

Ảnh 07 — Kết quả kiểm tra Kiểm tra chức năng trước khi giao.

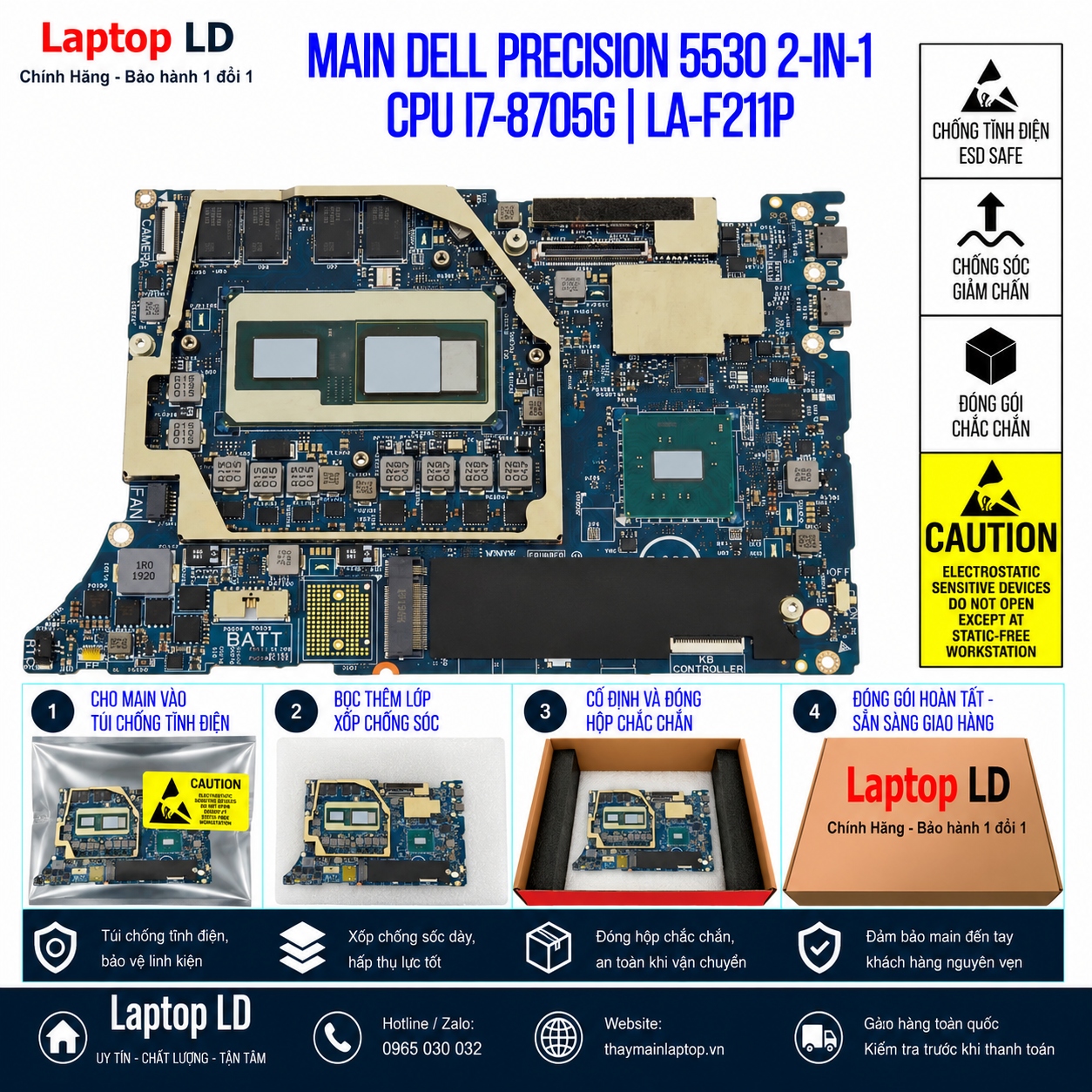

Ảnh 08 — Đóng gói Quy cách bảo vệ main trước khi vận chuyển.
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Precision 5530 2-in-1
- Mã main / PCB
- Compal DAZ10 / LA-F211P Rev 1.0 (A00)
- CPU / SoC
- Intel Core i7-8706G · 4 nhân 8 luồng · 3.10GHz · Turbo tối đa 4.10GHz · 8MB Cache · Kaby Lake-G
- RAM / bộ nhớ
- DDR4-2400 onboard · cấu hình Dell 8GB hoặc 16GB · không có khe SODIMM nâng cấp
- GPU / VGA
- Intel HD Graphics 630 + Radeon Pro WX Vega M GL 4GB HBM2
- SSD / lưu trữ
- 1 khe M.2 2280 Key-M · SSD SATA 128GB hoặc PCIe NVMe 256GB / 512GB / 1TB / 2TB; có tùy chọn SED
- Cổng ngoài
- 2× Thunderbolt 3 USB-C Power Delivery/DisplayPort, 2× USB-C 3.1 Gen 1 Power Delivery/DisplayPort, microSD 4.0, audio combo và Noble lock
- Không dây
- Killer 1435 802.11ac 2×2 + Bluetooth 4.1 hoặc Intel 8265 802.11ac 2×2 vPro + Bluetooth 4.1
Thông số kỹ thuật bổ sung
| Board revision | Compal DAZ10 / LA-F211P Rev 1.0 (A00) · nền Kaby Lake-G |
|---|---|
| OEM part / Dell DP/N | F1R7C / 0F1R7C / CN-0F1R7C được ghi nhận cho Precision 5530 2-in-1 i7-8706G + RAM 16GB onboard. |
| Chipset / I/O | Intel QM175; RAM DDR4-2400 onboard; 1× M.2 2280 Key-M; 2× Thunderbolt 3 USB-C; 2× USB-C 3.1 Gen 1; microSD; audio combo; Ethernet dùng adapter USB-C ngoài. |
| BIOS / firmware | Dùng BIOS đúng Dell Precision 5530 2-in-1. Sau khi thay main cần kiểm tra Service Tag, BIOS mode, TPM, CPU, RAM, SSD, Radeon Pro và Thunderbolt. Không nên nạp BIOS XPS 9575 chỉ vì cùng nền LA-F211P. |
| Tản nhiệt / adapter | Dell trang bị adapter USB-C 130W. Package Core i7-8706G/Radeon Vega M GL có mức TDP package 65W; cần dùng đúng heatsink, quạt và vật liệu tản nhiệt trước khi test tải. |
| Ghi chú cấu hình | CPU, Intel HD Graphics 630, Radeon Pro WX Vega M GL, HBM2 và RAM DDR4 onboard đều thuộc mainboard. SSD M.2 là linh kiện rời; WLAN tùy thiết kế/module thực tế của máy. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM / GPU | Mã main / DP/N |
|---|---|---|---|
| Precision 5530 2-in-1 | Intel Core i7-8706G | 16GB DDR4 onboard · Radeon Pro WX Vega M GL 4GB HBM2 | DAZ10 / LA-F211P · Dell DP/N F1R7C / 0F1R7C |
| XPS 15 9575 2-in-1 | Intel Core i7-8705G | Có cấu hình 16GB onboard · Radeon RX Vega M GL 4GB HBM2 | DAZ10 / LA-F211P · Dell DP/N N338G / 0N338G được ghi nhận cho i7-8705G |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, Intel HD Graphics 630, Radeon Pro WX Vega M GL, HBM2, RAM onboard và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng USB-C/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU Radeon, HBM2 và RAM DDR4 đều hàn trên main LA-F211P. SSD M.2, heatsink/quạt, pin, adapter USB-C và các phụ kiện khác chỉ đi kèm khi đơn hàng ghi rõ.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
LA-F211P là nền Kaby Lake-G tích hợp CPU, Radeon Vega M, HBM2 và RAM onboard nên cần khoanh vùng kỹ trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc USB-C | Adapter 130W, cáp USB-C, controller Power Delivery, mạch sạc, pin, nguồn chờ hoặc chạm chập. | Thử adapter USB-C Dell tốt, kiểm tra cả các cổng sạc hỗ trợ, cô lập pin khi cần và đo nguồn chờ/PD trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST / không hiển thị | BIOS, RAM onboard, CPU/PCH, nguồn Kaby Lake-G, màn/cáp hoặc mạch đồ họa. | Kiểm tra ePSA/BIOS, xuất hình qua USB-C/DisplayPort, kiểm tra nguồn CPU/RAM và firmware trước khi thay bo. |
| Treo, sọc hình hoặc crash Radeon Pro WX Vega M GL | Radeon Vega M GL, HBM2, nguồn GPU/package, driver hoặc tản nhiệt. | So sánh Intel HD 630 và Radeon Pro, cài driver đúng Dell, theo dõi nhiệt độ và test tải đồ họa/workstation phù hợp. |
| Báo thiếu RAM hoặc lỗi bộ nhớ | RAM DDR4 onboard, nguồn RAM, đường tín hiệu hoặc memory controller trong package CPU. | Kiểm tra BIOS nhận đúng 8GB/16GB, chạy memory diagnostics và đo nguồn RAM; không thể loại trừ bằng cách thay thanh SODIMM vì RAM được hàn trên bo. |
| Không nhận SSD hoặc lỗi boot | SSD M.2, socket Key-M, nguồn SSD, PCIe/SATA hoặc thiết lập BIOS. | Thử M.2 SSD tốt, kiểm tra nhận diện trong BIOS và socket/nguồn M.2 trước khi kết luận lỗi system board. |
| Thunderbolt 3 / USB-C hoạt động bất thường | Cáp, thiết bị ngoài, controller Thunderbolt/PD, firmware, nguồn cổng hoặc đường tín hiệu. | Dùng thiết bị/cáp tốt, thử từng cổng riêng, kiểm tra sạc, dữ liệu và DisplayPort; cập nhật đúng BIOS/Thunderbolt firmware trước khi sửa main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter USB-C, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng Precision 5530 2-in-1, DAZ10 / LA-F211P Rev 1.0, CPU i7-8706G và đúng dung lượng RAM onboard/DP-N. Chuyển SSD M.2 và dùng đúng cụm heatsink. Sau lắp kiểm tra Service Tag, BIOS, RAM, SSD, Intel HD 630, Radeon Pro WX Vega M GL, Thunderbolt 3, USB-C Power Delivery, Wi-Fi/Bluetooth, cảm ứng và nhiệt độ.
Không dùng BIOS XPS 15 9575 cho Precision 5530 2-in-1 chỉ vì cùng mã LA-F211P; cần giữ đúng firmware và dữ liệu nhận diện theo model.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng Intel Core i7-8706G và Service Tag.
- RAM onboard nhận đúng 8GB hoặc 16GB theo phiên bản main.
- SSD M.2 SATA/NVMe được nhận và boot ổn định.
- Intel HD Graphics 630 và Radeon Pro WX Vega M GL 4GB hoạt động đúng.
- Cả 2 Thunderbolt 3 và 2 USB-C 3.1 được kiểm tra sạc, dữ liệu và DisplayPort.
- Wi-Fi/Bluetooth, cảm ứng, sleep/wake, quạt và nhiệt độ hoạt động ổn định.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Dell Precision 5530 2-in-1 i7-8706G LA-F211P
Dell Precision 5530 2-in-1 dùng i7-8705G hay i7-8706G?
Theo tài liệu chính thức của Dell, Precision 5530 2-in-1 dùng Core i7-8706G hoặc Core i5-8305G. Core i7-8705G thường gặp trên Dell XPS 15 9575 2-in-1 dùng chung nền LA-F211P, vì vậy cần phân biệt theo model và Dell DP/N.
RAM của Precision 5530 2-in-1 có nâng cấp được không?
Không theo kiểu SODIMM. Dell ghi rõ bộ nhớ của Precision 5530 2-in-1 là DDR4-2400 onboard, với các cấu hình 8GB hoặc 16GB. Muốn đổi dung lượng RAM thực tế thường phải đổi đúng phiên bản system board.
Radeon Pro WX Vega M GL có bao nhiêu VRAM?
Dell công bố Radeon Pro WX Vega M GL trên Precision 5530 2-in-1 có 4GB bộ nhớ HBM2. Hệ thống đồng thời có Intel HD Graphics 630 tích hợp trong package i7-8706G.
Main LA-F211P có dùng chung với XPS 15 9575 không?
LA-F211P là nền board xuất hiện trên cả Precision 5530 2-in-1 và XPS 15 9575 2-in-1, nhưng CPU, GPU branding, RAM onboard, Dell DP/N và BIOS có thể khác. Không nên thay ngang chỉ dựa vào mã LA-F211P; cần đối chiếu đúng DP/N và cấu hình bo.
