Main Dell Inspiron 3520 | 11280-1
Dell Inspiron 3520 dùng board 11280-1 là dòng laptop 15.6" phổ thông đời Ivy Bridge, thiên về học tập, văn phòng, bán hàng và sử dụng gia đình. Vì vậy nhóm lỗi thực tế trên main laptop của model này không giống các dòng workstation hay gaming: ngoài lỗi cơ bản như không lên nguồn, cắm sạc không vào, bật lên rồi tắt, thực tế Inspiron 3520 còn rất hay gặp các lỗi đúng “bệnh dòng phổ thông” như cắm sạc phải giữ đầu mới nhận, máy sáng đèn nguồn nhưng không lên hình, treo logo Dell, không nhận ổ cứng, USB 3.0 nhận rồi rớt khi copy file lớn, HDMI hoặc VGA ra hình chập chờn, LAN vào mạng nhẹ vẫn được nhưng truyền file thì mất kết nối, bàn phím số chập chờn sau tháo lắp hoặc máy nóng rồi tự đơ sau một thời gian sử dụng. Với board 11280-1, lỗi thường tập trung ở jack nguồn Dell đầu tròn, mạch sạc, nguồn chờ 3V/5V, nhánh lưu trữ SATA, cụm USB 3.0 / HDMI / VGA / LAN và khu vực socket cáp bàn phím – touchpad sau thời gian dùng lâu.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã 11280-1 cho Dell Inspiron 3520.
- Dòng này là laptop 15.6" phổ thông, nên khi đặt bo mạch chủ laptop cần đối chiếu kỹ jack nguồn Dell đầu tròn, 2 cổng USB 3.0, 2 cổng USB 2.0, HDMI, VGA, LAN RJ45, audio combo, ổ DVD, card reader và đầu cáp ổ cứng.
- Nên test nhanh theo checklist: nguồn, sạc, nhận RAM, nhận HDD/SSD, USB 3.0, HDMI, VGA, LAN, âm thanh, bàn phím số, touchpad và webcam trước khi giao.
- Phù hợp lỗi lặp như không nguồn, không sạc, bật tắt, treo logo, nóng chậm, lỗi USB/HDMI/VGA/LAN hoặc máy đã sửa nhưng vẫn chập chờn.
- Thay mainboard laptop + vệ sinh bụi sâu + thay keo tản nhiệt + kiểm tra kỹ jack nguồn, cáp bàn phím, cáp touchpad và cáp ổ cứng.
- Test thực tế sau thay: sạc-xả, khởi động nhiều lần, test HDD/SSD, USB 3.0, HDMI, VGA, LAN và theo dõi nhiệt để hạn chế lỗi “về nhà mới lộ”.
Mua main Dell Inspiron 3520: đúng mã – đúng cổng – đúng cấu trúc dòng phổ thông 15.6"
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: 11280-1
- Dòng: Dell Inspiron 3520
- Cần đối chiếu: jack nguồn Dell đầu tròn, 2 USB 3.0, 2 USB 2.0, HDMI, VGA, LAN RJ45, audio combo, khe card reader, đầu cáp HDD SATA, ổ DVD và vị trí quạt/tản
Hợp máy không nguồn/không sạc, bật tắt, treo logo, lỗi cổng hoặc dùng không ổn định.
- Kiểm tra đường DC-in và mạch sạc trước/sau khi thay
- Vệ sinh quạt + thay keo, test nhiệt CPU và độ ổn định
- Test RAM/HDD/USB 3.0/LAN/HDMI/VGA/bàn phím/touchpad theo checklist
Gọi/nhắn để đối chiếu đúng board 11280-1, xác định đúng cụm cổng và báo giá theo tình trạng thực tế của máy.

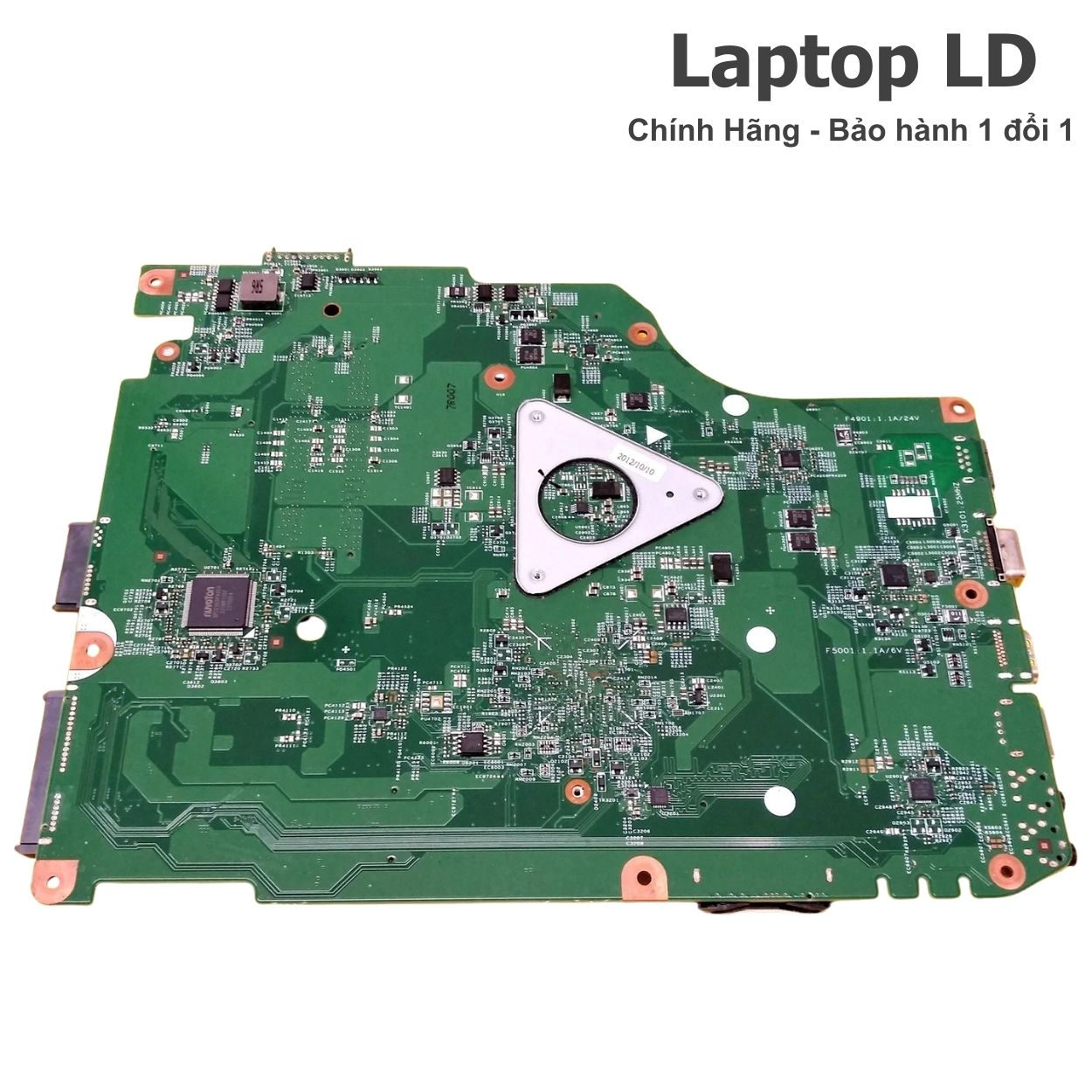

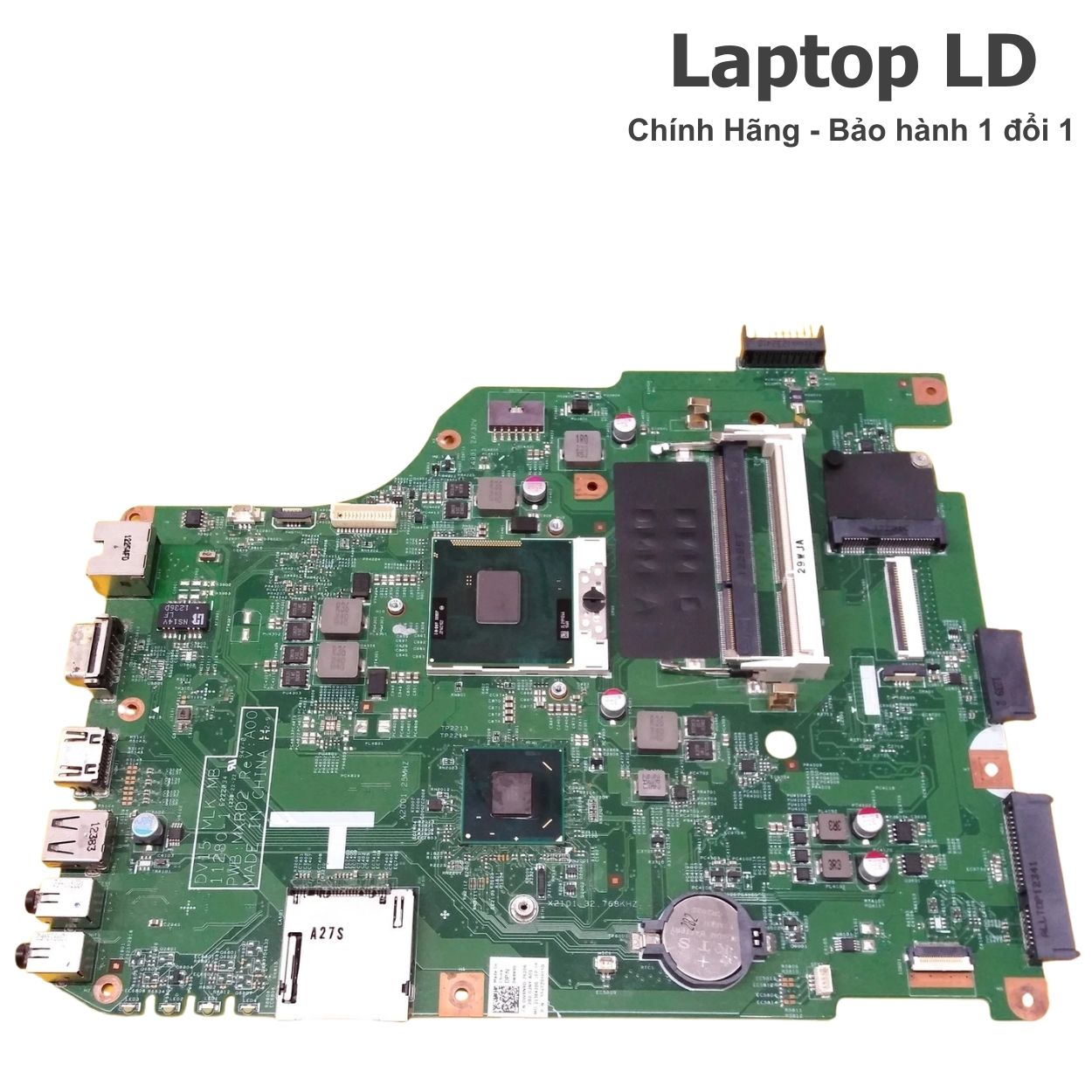

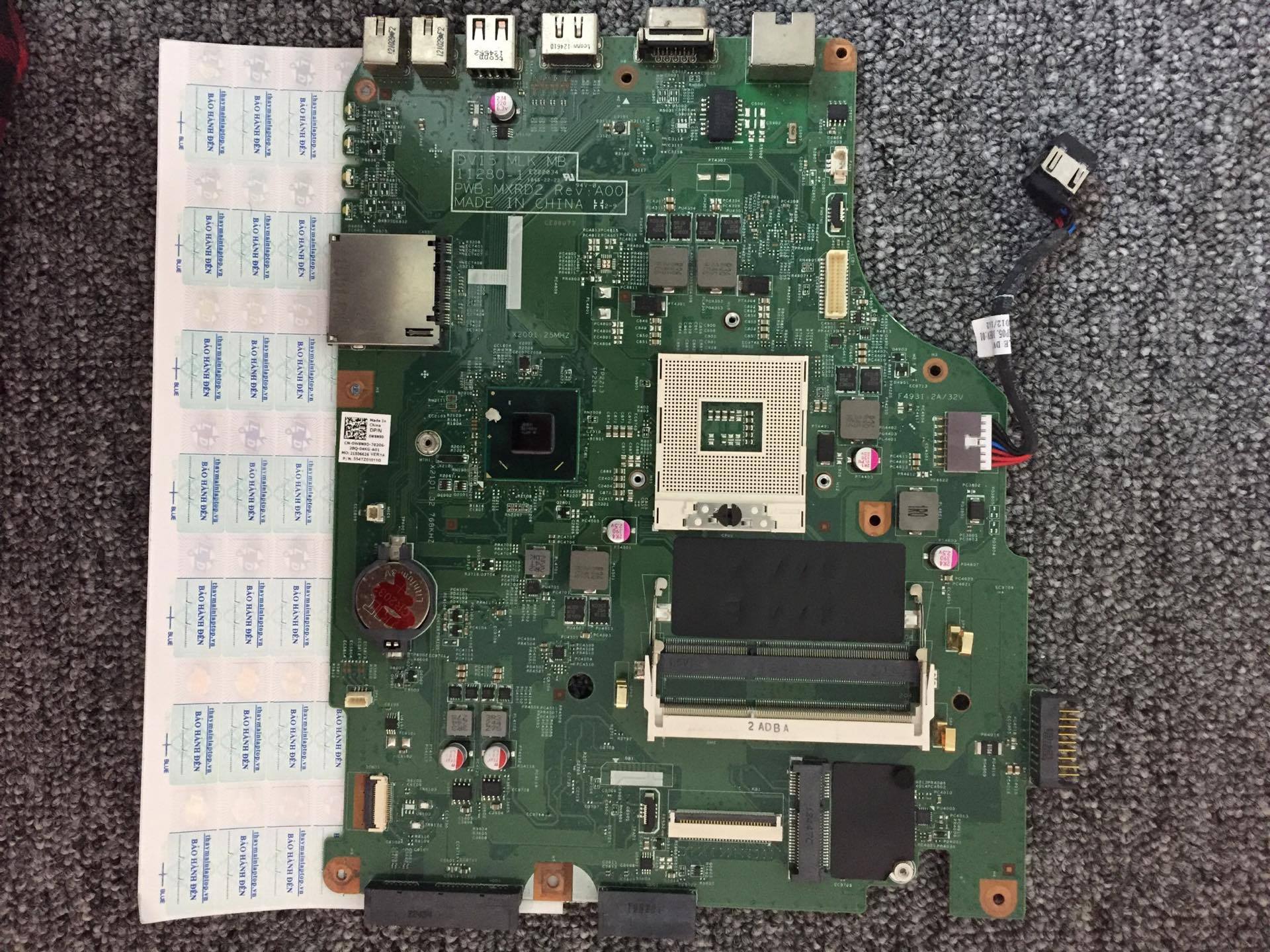

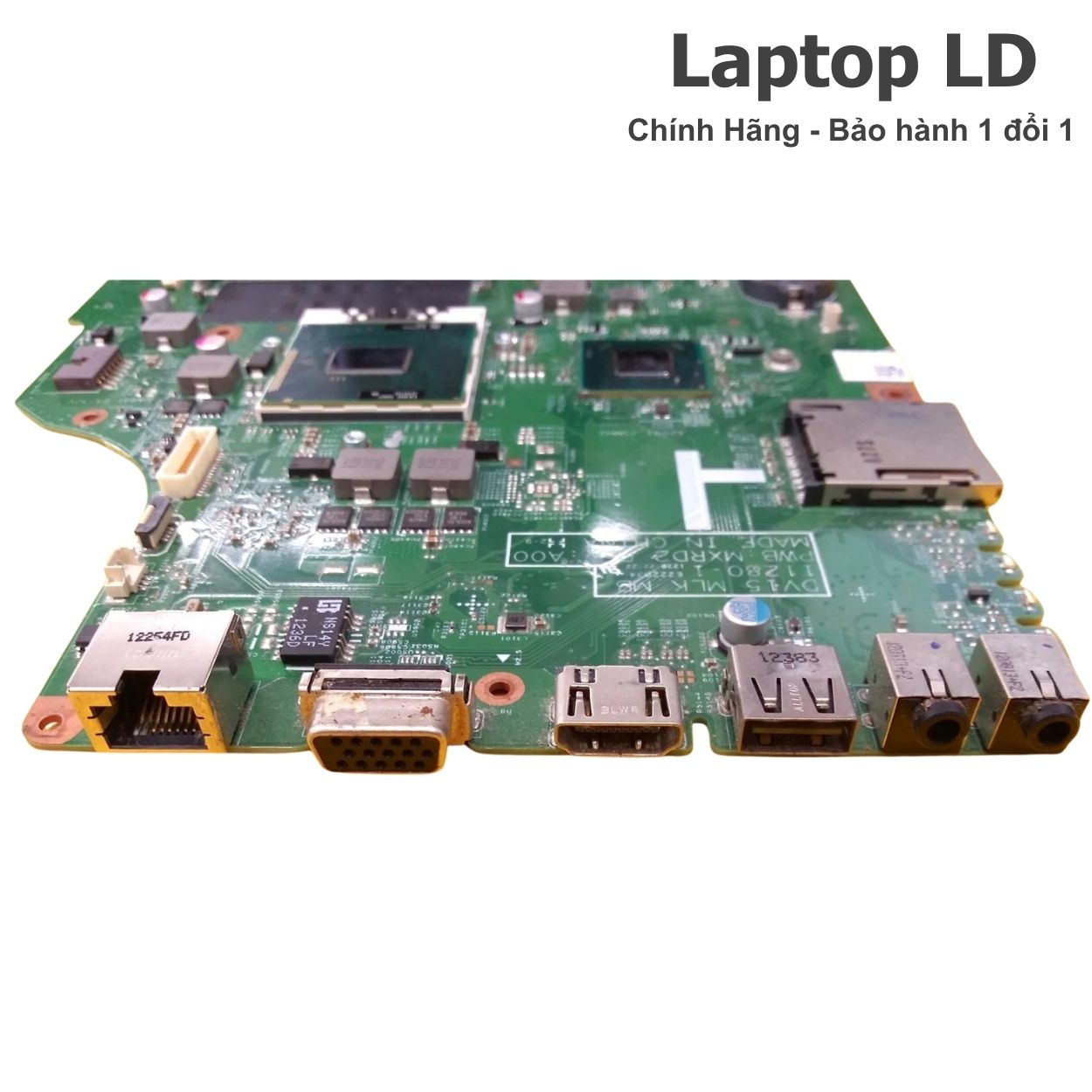

Hình ảnh tham khảo (11280-1 & cụm cổng)
- Cắm sạc phải giữ đầu mới nhận: Inspiron 3520 rất hay gặp lỗi này do jack nguồn Dell đầu tròn bị mòn, rơ hoặc điểm hàn suy. Ban đầu chỉ chập chờn theo tư thế cắm, sau đó tiến triển thành không sạc hoặc mất nguồn bất thường.
- Sáng đèn nguồn nhưng không lên hình: ngoài màn/cáp màn, dòng này cần khoanh vùng RAM, nguồn chờ, BIOS và cả nhánh VGA/HDMI vì có trường hợp máy vẫn cấp nguồn nhưng không POST ổn định.
- Treo logo Dell / boot rất chậm: đây là bệnh khá thực tế ở 3520 do HDD yếu, SSD lỗi, cáp SATA lỏng hoặc nhánh lưu trữ trên main laptop không còn bền.
- USB 3.0 nhận rồi rớt khi copy file lớn: cắm chuột và USB nhẹ có thể vẫn dùng bình thường, nhưng khi gắn box ổ cứng ngoài hoặc copy dữ liệu lâu mới lộ bệnh cấp dòng USB yếu.
- HDMI hoặc VGA ra hình chập chờn: Inspiron 3520 có cả VGA và HDMI, nên cần test riêng từng cổng, từng dây và từng màn ngoài vì có trường hợp chỉ lỗi một nhánh xuất hình.
- LAN vào mạng nhẹ vẫn được nhưng truyền file thì rớt: cổng mạng của dòng này có thể vẫn duyệt web bình thường nhưng khi transfer lớn mới bộc lộ lỗi chập chờn.
- Bàn phím số chập chờn sau tháo ráp: do dòng 15.6" có layout full-size, cáp phím dài; nếu ráp chưa chuẩn hoặc khóa socket chưa hết rất dễ sinh lỗi numpad hoặc cụm phím chức năng.
- Máy nóng rồi đơ sau một thời gian dùng: quạt bụi, keo khô và khe gió bẩn là lỗi rất hay gặp ở máy dùng gia đình lâu năm, làm máy ban đầu vẫn chạy nhưng dùng một lúc thì chậm và treo nhẹ.
- Ổ DVD hoặc card reader gây boot chậm: đây là điểm dễ bị bỏ sót ở Inspiron 3520 vì máy còn dùng ổ quang; có trường hợp lỗi ở cụm này làm boot kéo dài hoặc nhận thiết bị chập chờn.
Thông số kỹ thuật Dell Inspiron 3520 (11280-1)
| Mã main | 11280-1 |
|---|---|
| Dòng máy | Dell Inspiron 3520 / Inspiron 15-3520 |
| Chipset | Intel HM77 Express Chipset |
| CPU | Intel Core i3 / i5 / i7 thế hệ 3 Ivy Bridge mobile tùy cấu hình máy |
| GPU | Intel HD Graphics tích hợp; một số cấu hình có GPU rời AMD Radeon theo máy |
| RAM | DDR3 1333/1600MHz • 2 khe SO-DIMM • hỗ trợ tối đa 8GB |
| Lưu trữ | Ổ 2.5" SATA HDD/SSD • hỗ trợ ổ DVD quang theo cấu hình máy |
| Màn hình | 15.6" HD hoặc Full HD tùy phiên bản thị trường |
| Cổng kết nối | 2 USB 3.0 • 2 USB 2.0 • 1 HDMI • 1 VGA • 1 Ethernet RJ-45 • 1 audio combo jack • 1 card reader |
| Kết nối không dây | Wi-Fi • Bluetooth 4.0 trên các cấu hình hỗ trợ |
| Camera / âm thanh | Webcam HD • loa stereo tích hợp |
| Bàn phím / touchpad | Bàn phím full-size có numpad • touchpad đa điểm |
| Pin | Pin tháo rời 6-cell theo thiết kế Inspiron 3520 |
| Adapter | Adapter Dell đầu tròn • thường dùng mức 65W hoặc 90W tùy cấu hình |
Lưu ý: Inspiron 3520 có nhiều cấu hình CPU, GPU và màn hình khác nhau. Khi đặt bo mạch chủ laptop, nên đối chiếu đúng board 11280-1, đúng bố cục cổng, đầu cáp ổ cứng, cụm quạt/tản và cấu hình đang dùng để tránh lệch bản. Thông tin nền về RAM 2 khe tối đa 8GB và cấu hình cổng/chuẩn kết nối được đối chiếu từ tài liệu Dell của Inspiron 3520 đời end-of-life. :contentReference[oaicite:0]{index=0}
Khi nào nên thay main cho Dell Inspiron 3520?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà lỗi vẫn tái diễn):
- Cắm sạc không vào, phải giữ đầu sạc mới nhận hoặc máy lúc sạc lúc không dù đã thử đúng adapter.
- Nhấn nguồn không phản hồi, hoặc bật lên rồi tắt / sáng đèn vài giây rồi ngắt liên tục.
- Treo logo Dell, boot rất chậm hoặc không nhận HDD/SSD lặp lại dù đã thay ổ khác để thử.
- USB 3.0, HDMI, VGA, LAN hoặc audio lỗi theo thời gian, đang dùng thì mất kết nối hoặc hoạt động không ổn định.
- Dùng một lúc nóng rồi chậm, đơ hoặc tự tắt sau khi đã vệ sinh cơ bản.
- Có dấu hiệu ẩm/oxy hóa quanh khu vực jack sạc, USB, LAN, nguồn chờ hoặc socket lưu trữ.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay: phương án nào hợp lý hơn với Dell Inspiron 3520?
- Jack sạc lỏng/chập chờn: thay jack hoặc xử lý DC-in chuẩn, test lại quá trình sạc.
- Nóng, chậm do bụi/keo khô: vệ sinh quạt – heatsink, thay keo tản và chạy test nhiệt lại.
- Treo logo do HDD/SSD yếu hoặc cáp SATA lỏng: thay ổ hoặc kiểm tra lại kết nối lưu trữ trước.
- Không lên nguồn/bật tắt do standby suy hoặc chập tải sâu.
- Không sạc do mạch sạc lỗi sâu, sửa nhiều lần vẫn tái phát.
- Nhánh lưu trữ, USB, HDMI, VGA, LAN hoặc nhiều cụm socket lỗi đồng thời, máy dùng không còn ổn định.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter Dell đúng chuẩn → test rung nhẹ đầu sạc 15–20 phút → kiểm tra/thay jack DC-in → tháo vệ sinh quạt, thay keo → test RAM từng thanh → thử HDD/SSD khác → khởi động lại nhiều lần → test HDMI và VGA bằng dây/màn khác → test USB 3.0 copy file lớn → chạy máy liên tục để kiểm tra nhiệt và độ ổn định.
Gợi ý quyết định: nếu đã xử lý jack sạc, quạt/tản, RAM và ổ lưu trữ mà máy vẫn boot chập chờn hoặc nhiều cổng I/O lặp bệnh, nên kiểm tra sâu và cân nhắc thay đúng main 11280-1.
Lỗi thường gặp trên Dell Inspiron 3520 (11280-1)
- Không nhận sạc / phải giữ đầu sạc mới vào: jack nguồn mòn, socket DC-in lỏng, adapter yếu hoặc mạch vào nguồn suy.
- Bật lên rồi tắt: nguồn standby 3V/5V không ổn, chập nhánh USB hoặc nguồn CPU có vấn đề.
- Sáng đèn nhưng không lên hình: RAM lỗi tiếp xúc, BIOS, cáp màn hoặc nhánh cấp hình không ổn.
- Treo logo Dell / boot chậm: HDD/SSD yếu, cáp SATA lỏng hoặc nhánh lưu trữ trên board không bền.
- USB 3.0 rớt thiết bị khi copy nặng: cổng USB xuống cấp, oxy hóa hoặc nhánh cấp dòng USB suy.
- HDMI / VGA / LAN lỗi theo thời gian: cổng lỏng, tín hiệu suy hoặc nhánh I/O xuống cấp.
- Nóng rồi chậm, đơ: quạt bụi dày, keo khô hoặc khe gió bẩn làm tản nhiệt kém.
- Bàn phím numpad / touchpad chập chờn: socket cáp hoặc đường tín hiệu trên board không ổn định.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc chập chờn / phải giữ đầu mới nhận |
|---|---|
| Nguyên nhân | Jack DC-in lỏng • chân jack mòn • adapter yếu • mạch nguồn vào lỗi |
| Cách khoanh vùng | Thử adapter chuẩn → lắc nhẹ đầu sạc 15–20 phút → kiểm tra/thay jack → nếu vẫn lỗi, kiểm tra sâu phần nguồn vào |
| Triệu chứng | Sáng đèn nguồn nhưng không lên hình |
| Nguyên nhân | Standby 3V/5V suy • RAM lỗi tiếp xúc • BIOS • nhánh cấp hình không ổn |
| Cách khoanh vùng | Test từng thanh RAM → test màn ngoài HDMI/VGA → tháo tối giản ổ lưu trữ → nếu vẫn lặp, kiểm tra nguồn chờ/BIOS |
| Triệu chứng | Treo logo Dell / boot chậm / mất ổ |
| Nguyên nhân | HDD lỗi • SSD yếu • cáp SATA lỏng • nhánh lưu trữ không ổn |
| Cách khoanh vùng | Test HDD/SSD khác → kiểm cáp/đầu nối → reset BIOS → khởi động lại nhiều lần |
| Triệu chứng | USB 3.0 rớt thiết bị khi copy file lớn |
| Nguyên nhân | Cổng USB lỏng/oxy hóa • nhánh cấp nguồn USB yếu |
| Cách khoanh vùng | Vệ sinh cổng → test ổ cứng ngoài → copy file lớn 10–20 phút → theo dõi disconnect/reconnect |
| Triệu chứng | HDMI / VGA / LAN chập chờn |
| Nguyên nhân | Cổng lỏng • tín hiệu suy • nhánh I/O yếu theo thời gian |
| Cách khoanh vùng | Test dây/màn/mạng khác → sử dụng liên tục 10–15 phút → theo dõi mất tín hiệu hoặc rớt mạng |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, tháo pin rời và xả điện trước khi thao tác.
- Tháo nắp đáy, tháo pin, HDD/SSD, RAM, card Wi-Fi và các module cần thiết; lưu ý phân loại ốc đúng vị trí của chassis Inspiron 15.
- Tháo bàn phím, cáp bàn phím, touchpad, cáp màn hình, loa, jack nguồn, cáp ổ cứng và các kết nối liên quan.
- Tháo cụm tản nhiệt CPU đúng thứ tự, vệ sinh sạch quạt – heatsink trước khi lắp lại.
- Căn bo mạch chủ laptop theo cụm cổng USB/HDMI/VGA/LAN rồi đặt đúng vị trí, test sơ bộ: nhận sạc, lên nguồn, nhận RAM, nhận HDD/SSD.
- Ráp hoàn thiện và test theo checklist: sạc-xả, nhiệt CPU, USB 3.0, LAN, HDMI, VGA, âm thanh, bàn phím số, touchpad, webcam.
- Chạy test theo thời gian trước khi bàn giao để bắt lỗi “copy file mới rớt USB”, “xuất hình lâu mới mất” hoặc “dùng một lúc mới đơ”.
Checklist test sau khi mua/thay
- Test sạc: cắm sạc ổn định 15–20 phút; lắc nhẹ đầu sạc không rớt.
- Test pin: máy vừa chạy vừa sạc bình thường, phần trăm pin tăng ổn định.
- Test nguồn: bật/tắt nhiều lần; không còn lỗi sáng đèn rồi tắt.
- Test RAM: nhận đủ dung lượng; test từng khe nếu cần.
- Test lưu trữ: HDD/SSD đọc ghi ổn định; restart vài lần để bắt lỗi treo logo.
- Test USB 3.0 / USB 2.0: cắm USB và ổ cứng ngoài, copy file lớn 10–20 phút.
- Test LAN: ping & transfer 10–15 phút để bắt lỗi rớt mạng khi tải.
- Test HDMI / VGA: xuất hình ổn định trên màn ngoài, không mất tín hiệu giữa chừng.
- Test nhiệt: chạy máy liên tục và theo dõi quạt/nhiệt, không tự đơ hoặc tắt.
- Test âm thanh + bàn phím số + touchpad + webcam hoạt động đầy đủ sau khi ráp máy.
Giá linh kiện & giá thay Dell Inspiron 3520
Giá main 11280-1 (linh kiện)
Giá phụ thuộc tình trạng tổng thể của board, khu vực jack sạc, độ đẹp của cụm cổng, mức oxy hóa, tình trạng socket lưu trữ, cụm HDMI/VGA/LAN và độ ổn định thực tế khi test. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh kiểm tra cổng, làm sạch quạt/tản và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu khách chưa đồng ý.
Thay cho Dell Inspiron 3520 có lấy ngay không?
Nếu có sẵn đúng board, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy test sạc, test boot, test HDD/SSD, test USB/HDMI/VGA/LAN theo thời gian để bắt lỗi ẩn, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 8.8/10 (sạc ổn định + boot bền + nhận đủ RAM/HDD/SSD + USB 3.0/HDMI/VGA/LAN test đạt + dùng liên tục không lỗi).
Khách học tập – văn phòng: “Máy trước đó cắm sạc phải kê mới nhận, lâu lâu treo logo Dell, cắm ổ cứng ngoài thì USB 3.0 hay rớt và xuất HDMI không ổn định. Sau khi thay xong thì sạc chắc hơn, vào máy nhanh hơn và các cổng dùng ổn hơn nhiều.”
Phản hồi kỹ thuật: “Đã test jack sạc, test pin nạp/xả, test RAM/HDD/SSD, test USB 3.0 copy file lớn, test LAN transfer, test HDMI/VGA, kiểm tra bàn phím số/touchpad/webcam và chạy máy theo thời gian trước khi bàn giao.”
Câu hỏi thường gặp
Inspiron 3520 cắm sạc chập chờn có phải luôn do board không?
Không hẳn. Dòng này rất hay gặp jack sạc lỏng hoặc mòn chân tiếp xúc. Nên kiểm tra adapter, jack DC-in và thử rung nhẹ đầu sạc trước. Nếu đã xử lý phần jack mà vẫn lỗi, khi đó mới ưu tiên kiểm tra sâu mạch sạc trên main laptop.
Máy treo logo Dell có chắc phải thay main không?
Không. Đây là lỗi dễ nhầm với HDD/SSD yếu, cáp SATA lỏng hoặc thiết lập boot chưa đúng. Cần thử ổ khác, reset BIOS và khởi động lại nhiều lần trước khi kết luận lỗi mainboard laptop.
Nhận máy sau thay cần test gì quan trọng nhất?
Nên ưu tiên: test sạc ổn định khi lắc nhẹ đầu cắm, test boot nhiều lần, test HDD/SSD, test USB 3.0 copy file lớn, test LAN transfer, test HDMI/VGA màn ngoài và theo dõi nhiệt khi dùng liên tục.
