Thông tin main nhanh
- Dòng máy
- Dell Inspiron 14 5415
- Mã main
- 203097-1
- CPU
- AMD Ryzen 7 5700U
- GPU / VGA
- AMD Radeon Graphics
- RAM
- 2 khe DDR4-3200
- Lưu trữ
- 1 khe M.2 NVMe 2230/2280
Main zin nguyên bản. Đã kiểm tra kỹ trước khi giao.
Giới thiệu Main Dell Inspiron 14 5415 Ryzen 7 5700U 203097-1
Main Dell Inspiron 14 5415 mã 203097-1, sử dụng AMD Ryzen 7 5700U và Radeon Graphics tích hợp. Bo thuộc nền tảng CYBORG AMD 14N A00, có 2 khe DDR4-3200 SO-DIMM, 1 khe SSD M.2 PCIe NVMe và USB-C hỗ trợ DisplayPort 1.4 cùng Power Delivery.
Ảnh main thực tế

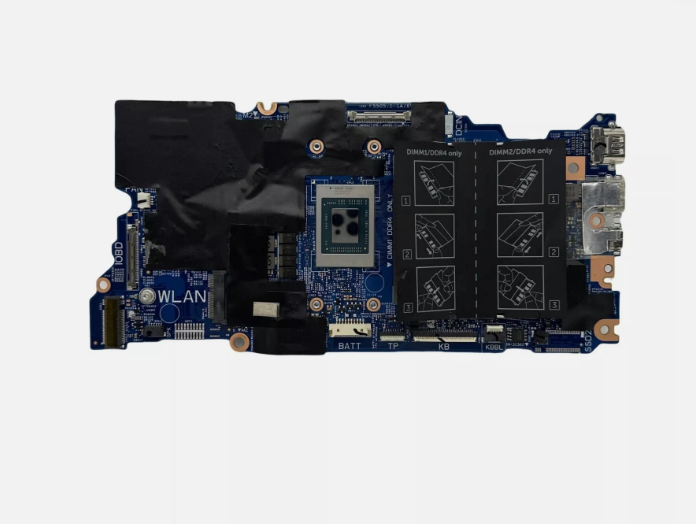

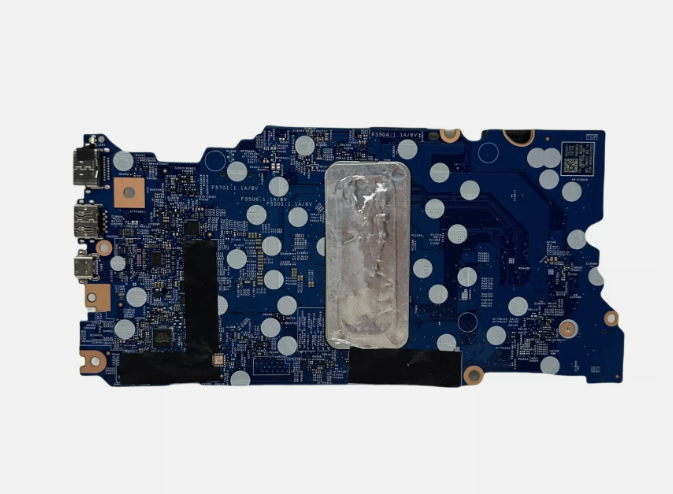

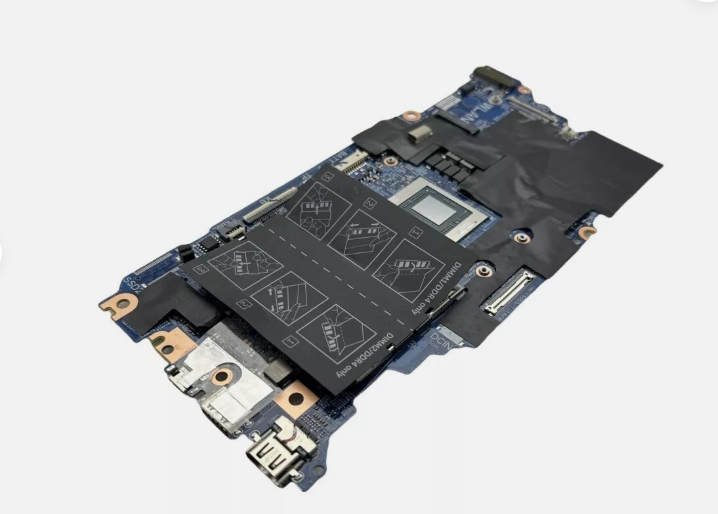

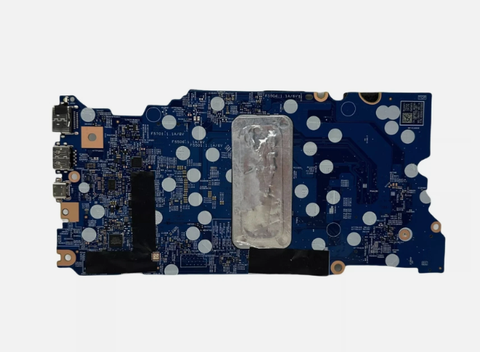

Hình ảnh thực tế Main Dell Inspiron 14 5415 Ryzen 7 5700U 203097-1
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Cấu hình và kết nối
Thông số kỹ thuật Main Dell Inspiron 14 5415 Ryzen 7 5700U 203097-1
- Dòng máy
- Dell Inspiron 14 5415
- Mã main / PCB
- 203097-1
- CPU / SoC
- AMD Ryzen 7 5700U, 8 nhân 16 luồng, boost tối đa 4.3 GHz
- RAM / bộ nhớ
- 2 khe DDR4-3200 SO-DIMM, tối đa 32GB theo Dell
- GPU / VGA
- AMD Radeon Graphics tích hợp trong Ryzen 7 5700U
- SSD / lưu trữ
- 1 khe M.2 2230/2280, PCIe Gen3 x4 NVMe
- Cổng ngoài
- USB-C hỗ trợ DisplayPort 1.4 + Power Delivery; 2 USB-A; HDMI 1.4; microSD; audio 3.5 mm; DC-in
- Không dây
- Qualcomm QCA61x4A (Bluetooth 5) hoặc Intel Wi-Fi 6 AX200 (Bluetooth 5.1)
Phạm vi model / main: SKU này dành cho Dell Inspiron 14 5415, PCB 203097-1 / CYBORG AMD 14N A00, CPU Ryzen 7 5700U và Radeon Graphics. Laptop LD đối chiếu mã PCB và Dell P/N 0WKFHK của main xuất kho trước khi giao.
Thông tin thêm về main này: CPU Ryzen 7 5700U được hàn trên main; RAM SO-DIMM, SSD M.2 và card Wi-Fi là linh kiện rời. PCB 203097-1 thuộc project CYBORG AMD 14N A00.
Thông số kỹ thuật bổ sung
| Board revision | CYBORG AMD 14N A00 / PCB 203097-1 |
|---|---|
| Mã linh kiện hãng (part / FRU / SPS / DP/N) | Dell P/N 0WKFHK cho bản Ryzen 7 5700U; PCB 203097-1 |
| Kết nối / I/O đặc trưng | USB-C hỗ trợ DisplayPort 1.4 + Power Delivery; HDMI 1.4; 2 USB-A; microSD; audio 3.5 mm |
| BIOS / firmware | BIOS theo Dell Inspiron 14 5415; khi sửa chữa dùng firmware đúng platform CYBORG AMD 14N / 203097-1 |
| Tản nhiệt / adapter | Adapter Dell 65W E4, 19.5V / 3.34A; dùng cụm tản nhiệt đúng nền tảng Inspiron 5415 |
| Ghi chú cấu hình | Ryzen 7 5700U + Radeon Graphics; 2 SO-DIMM DDR4-3200; 1 M.2 PCIe Gen3 x4 NVMe |
Các phiên bản liên quan
| Phiên bản | CPU | GPU / VGA | RAM | Mã main / PCB |
|---|---|---|---|---|
| SKU đang bán: Ryzen 7 5700U | AMD Ryzen 7 5700U | AMD Radeon Graphics | DDR4-3200, 2 SO-DIMM | 203097-1 / 0WKFHK |
| Phiên bản Ryzen 5 5500U | AMD Ryzen 5 5500U | AMD Radeon Graphics | DDR4-3200, 2 SO-DIMM | 203097-1 / 0FH5FM |
| Phiên bản Ryzen 3 5300U | AMD Ryzen 3 5300U | AMD Radeon Graphics | DDR4-3200, 2 SO-DIMM | 203097-1 / 0849Y8 |
Thông tin mua hàng tại Laptop LD
- 3 tháng+10% giá sản phẩm
- 6 tháng+15% giá sản phẩm
- 12 tháng+25% giá sản phẩm
Giao hàng toàn quốc
Giao hàng toàn quốc, hỗ trợ COD. Nhận hàng, kiểm tra đúng sản phẩm rồi thanh toán.
Phạm vi sản phẩm: Sản phẩm là main laptop theo cấu hình trên trang.
Đóng gói bảo vệ main: Main được đặt trong túi chống tĩnh điện, bọc chống sốc và đóng hộp chắc chắn trước khi giao.
Sản phẩm giao gồm: 01 mainboard 203097-1 / Dell P/N 0WKFHK tích hợp AMD Ryzen 7 5700U và Radeon Graphics. Không kèm RAM SO-DIMM, SSD M.2, card Wi-Fi, cụm tản nhiệt/quạt, pin, adapter hoặc phụ kiện rời.
Kiểm tra main và hỗ trợ sau mua
Hỗ trợ sau khi mua: Tư vấn trong quá trình lắp đặt, hỗ trợ kiểm tra sau lắp và tiếp nhận xử lý khi main có dấu hiệu bất thường.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách kiểm tra trước khi thay Main Dell Inspiron 14 5415 Ryzen 7 5700U 203097-1
Máy không lên nguồn, không lên hình, sạc bất thường hoặc hoạt động thiếu ổn định có thể do main hoặc linh kiện liên quan. Cần khoanh vùng nguyên nhân trước khi quyết định thay.
Triệu chứng → nguyên nhân có thể → cách kiểm tra
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Máy không lên nguồn | Có thể liên quan adapter, cổng DC-in, pin, nguồn đầu vào hoặc nguồn chờ trên main | Kỹ thuật viên thử adapter 65W đạt chuẩn, kiểm tra DC-in và đo nguồn đầu vào/nguồn chờ trước khi kết luận main lỗi |
| Có nguồn nhưng không lên hình | Có thể liên quan RAM, màn/cáp màn, BIOS, nguồn APU hoặc phần main | Kỹ thuật viên test từng RAM SO-DIMM, kiểm tra màn/cáp, thử HDMI hoặc USB-C DisplayPort rồi kiểm tra BIOS và các đường nguồn |
| Máy treo, khởi động lại hoặc báo lỗi bộ nhớ | Có thể do RAM, khe SO-DIMM, SSD, BIOS, nhiệt độ hoặc nguồn APU | Kỹ thuật viên kiểm tra từng thanh RAM và từng khe, test SSD, bộ nhớ và nhiệt độ trước khi đánh giá phần main |
| USB-C hoặc xuất hình ngoài hoạt động bất thường | Có thể liên quan cáp/thiết bị, driver, cổng USB-C, HDMI hoặc mạch I/O trên main | Kỹ thuật viên thử cáp và thiết bị tốt, kiểm tra HDMI, USB-C DisplayPort và driver trước khi đo kiểm mạch I/O |
| Không nhận SSD M.2 | Có thể do SSD, khe M.2, BIOS hoặc đường PCIe trên main | Kỹ thuật viên thử SSD M.2 tốt, kiểm tra BIOS và đầu nối trước khi đo kiểm đường PCIe |
| Mất Wi-Fi hoặc Bluetooth | Có thể do card WLAN, anten, driver, khe WLAN hoặc đường giao tiếp trên main | Kỹ thuật viên kiểm tra card WLAN, anten và driver, thử module tốt trước khi kết luận phần main |
Lưu ý khi tháo lắp
Lưu ý khi lắp Main Dell Inspiron 14 5415 Ryzen 7 5700U 203097-1 và kiểm tra sau thay
Lưu ý khi lắp: Ryzen 7 5700U được hàn trên system board. Khi thay main, ngắt pin trước; chuyển RAM SO-DIMM, SSD M.2 và card Wi-Fi sang bo thay thế, sau đó lắp lại cụm tản nhiệt với vật liệu tản nhiệt phù hợp.
Trước khi tháo lắp: tắt máy, rút sạc, ngắt hoặc cô lập pin và chống tĩnh điện. Sau khi lắp, kiểm tra đầy đủ các chức năng có trên máy trước khi bàn giao.
Checklist kiểm tra sau khi thay main
- Khởi động máy, vào BIOS/UEFI và đối chiếu các thông tin phần cứng mà máy hỗ trợ hiển thị.
- Kiểm tra RAM và ổ lưu trữ đang lắp được hệ thống nhận đúng.
- Kiểm tra màn hình, bàn phím, touchpad, âm thanh và camera nếu model có.
- Thử các cổng và kết nối mà model hỗ trợ: USB, xuất hình, LAN/đầu đọc thẻ, Wi-Fi/Bluetooth và sạc.
- Kiểm tra pin, ngủ/đánh thức, quạt và nhiệt độ trong quá trình vận hành.
- Chạy tải phù hợp để theo dõi độ ổn định trước khi bàn giao.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Dell Inspiron 14 5415 Ryzen 7 5700U 203097-1
Main này dùng cho dòng máy nào?
SKU này dành cho Dell Inspiron 14 5415 sử dụng PCB 203097-1, CPU AMD Ryzen 7 5700U và Radeon Graphics tích hợp.
Main Ryzen 7 5700U có VGA rời không?
Không. Bản Ryzen 7 5700U sử dụng AMD Radeon Graphics tích hợp trong APU, không có GPU rời trên main.
Main Dell Inspiron 14 5415 có bao nhiêu khe RAM?
Máy có 2 khe DDR4-3200 SO-DIMM. Dell công bố dung lượng tối đa 32GB với cấu hình 2 x 16GB.
Main này dùng SSD loại nào?
Inspiron 14 5415 dùng một khe M.2 hỗ trợ SSD 2230 hoặc 2280 PCIe Gen3 x4 NVMe; Dell công bố dung lượng đến 1TB với M.2 2230 và đến 2TB với M.2 2280.
Cổng USB-C trên Inspiron 14 5415 hỗ trợ những gì?
USB-C hỗ trợ DisplayPort 1.4 và Power Delivery. Đây là các chức năng Dell xác nhận nhất quán cho dòng Inspiron 14 5415.
Ryzen 3, Ryzen 5 và Ryzen 7 của Inspiron 5415 có phiên bản main riêng không?
Có. Cùng nền tảng PCB 203097-1 có các bản Ryzen 3 5300U, Ryzen 5 5500U và Ryzen 7 5700U; CPU được hàn trên bo nên mỗi phiên bản là một cấu hình main riêng. SKU trên trang này là bản Ryzen 7 5700U.
Đặt hoặc thay Main Dell Inspiron 14 5415 Ryzen 7 5700U 203097-1 tại Laptop LD
Thay Main Dell Inspiron 14 5415 Ryzen 7 5700U 203097-1 ở đâu? Đặt main hoặc mang máy tới Laptop LD để thay trực tiếp. Kỹ thuật viên tiếp nhận thông tin đơn hàng, hỗ trợ lắp đặt và kiểm tra chức năng sau thay trước khi bàn giao.
