Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- ASUS Zenbook 14X OLED UX3404VA / Q420VA
- Mã main
- ASUS service family 90NB1080 · 60NB1080-MB2001 (bản i5 8GB đã xác minh) · NB5371A_MB_V3
- CPU
- Intel Core i5-13500H · 12 nhân / 16 luồng · tối đa 4.7 GHz · 18 MB cache
- GPU / VGA
- Intel Iris Xe Graphics tích hợp · 80 EU · dùng bộ nhớ hệ thống
- RAM
- LPDDR5 onboard dual-channel · có bản 8GB và 16GB theo service P/N · không có khe SO-DIMM
- Lưu trữ
- 1 khe M.2 2280 NVMe PCIe 4.0 x4 · hỗ trợ SSD PCIe 4.0

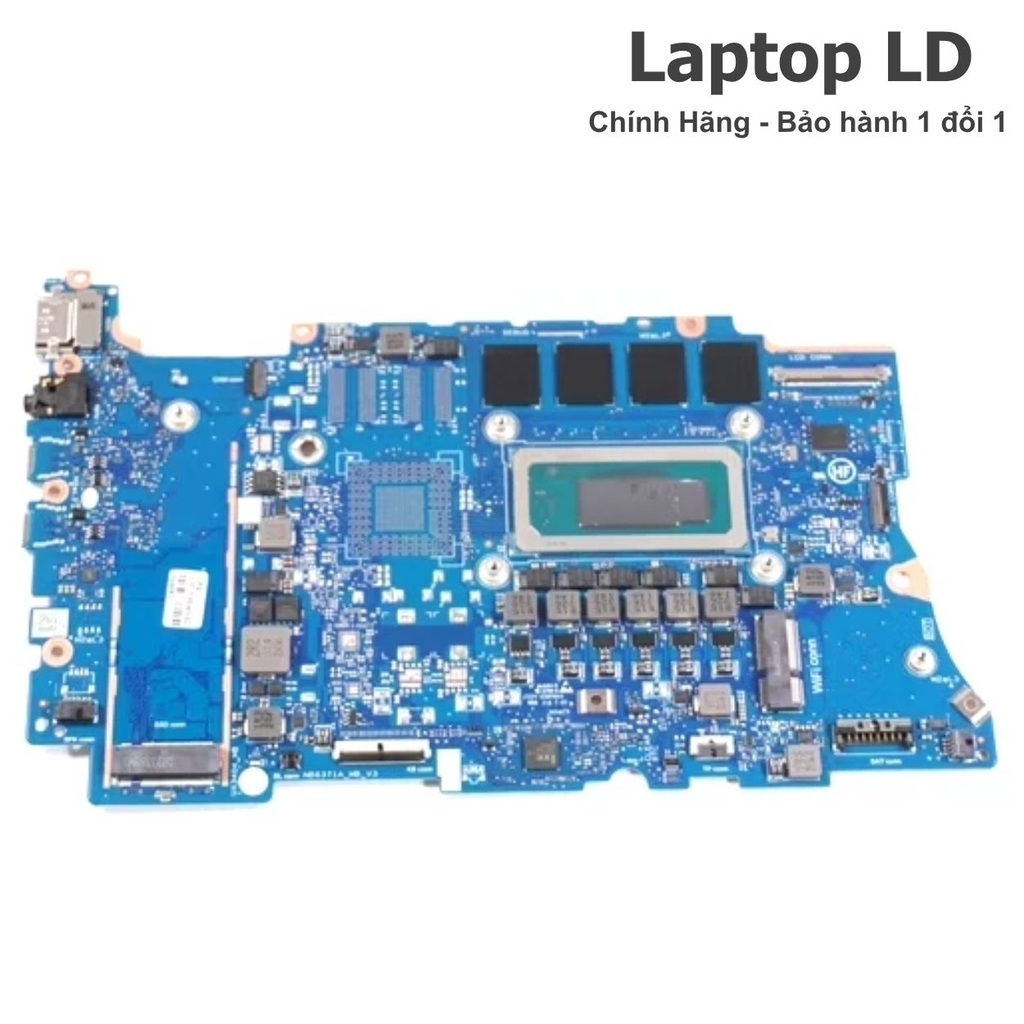

Main ASUS Zenbook 14X OLED UX3404VA / Q420VA Core i5-13500H

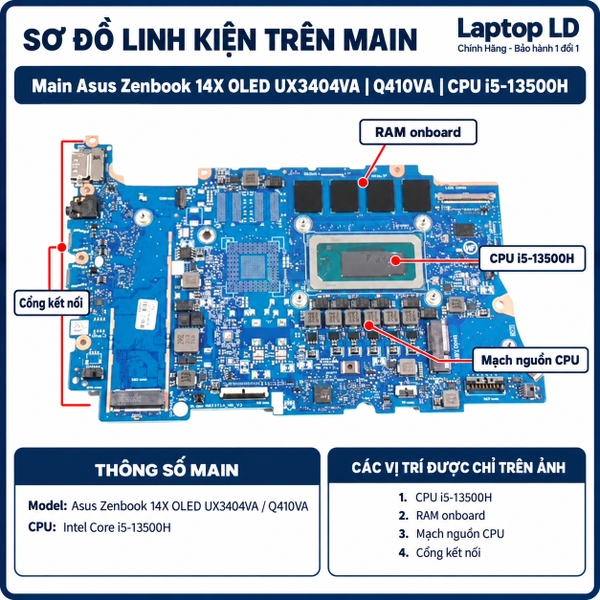

Mainboard thuộc nền ASUS Zenbook 14X OLED UX3404VA dùng Intel Core i5-13500H và Intel Iris Xe. ASUS có service main i5-13500H với 8GB hoặc 16GB LPDDR5 onboard; dòng Q420VA dùng cùng hệ service UX3404VA nhưng cấu hình bán lẻ Q420VA phổ biến là Core i7-13700H, vì vậy Laptop LD đối chiếu theo tem part và bo thực tế trước khi giao.
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số và phiên bản tương thích
- Dòng máy
- ASUS Zenbook 14X OLED UX3404VA / Q420VA
- Mã main / PCB
- ASUS service family 90NB1080 · 60NB1080-MB2001 (bản i5 8GB đã xác minh)
- CPU / SoC
- Intel Core i5-13500H · 12 nhân / 16 luồng · tối đa 4.7 GHz · 18 MB cache
- RAM / bộ nhớ
- LPDDR5 onboard dual-channel · có bản 8GB và 16GB theo service P/N · không có khe SO-DIMM
- GPU / VGA
- Intel Iris Xe Graphics tích hợp · 80 EU · dùng bộ nhớ hệ thống
- SSD / lưu trữ
- 1 khe M.2 2280 NVMe PCIe 4.0 x4 · hỗ trợ SSD PCIe 4.0
- Cổng ngoài
- 2× Thunderbolt 4 USB-C 40Gbps hỗ trợ DisplayPort/Power Delivery, 1× USB-A 3.2 Gen 2 10Gbps, HDMI 2.1 TMDS, jack tai nghe/mic 3.5mm
- Không dây
- Wi-Fi 6E 802.11ax 2×2 + Bluetooth 5.3
Thông số kỹ thuật bổ sung
| Board revision | NB5371A_MB_V3 / 60NB1080-MB2001 được xác minh trên bản i5-13500H 8GB; các service main khác cùng họ 90NB1080 cần đối chiếu tem part thực tế |
|---|---|
| OEM part / FRU / SPS / DP/N | 90NB1080-R00041 = UX3404VA MB._8G/I5-13500H; 90NB1080-R00060 = UX3404VA MB._16G/I5-13500H |

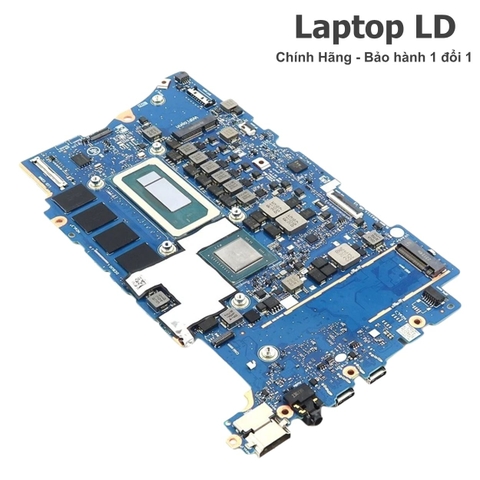

| Kết nối / I/O đặc trưng | 2× Thunderbolt 4 40Gbps hỗ trợ DisplayPort và Power Delivery; 1× USB 3.2 Gen 2 Type-A 10Gbps; HDMI 2.1 TMDS; jack âm thanh 3.5mm. |
| BIOS / firmware | UEFI/BIOS thuộc nền UX3404VA. Q420VA trên trang hỗ trợ ASUS dùng tài liệu sửa chữa UX3404VA, cho thấy cùng hệ service; khi nạp BIOS cần dùng đúng model/board và cấu hình CPU/RAM. |
| Tản nhiệt / adapter | Nền UX3404VA dùng adapter USB-C 90W, 20V/4.5A. Khi thay main cần lắp đúng cụm tản nhiệt, vệ sinh và thay keo tản nhiệt tại CPU. |
| Ghi chú cấu hình | Core i5-13500H có ít nhất hai service main ASUS: 8GB LPDDR5 onboard (90NB1080-R00041) và 16GB LPDDR5 onboard (90NB1080-R00060). Q420VA bán lẻ phổ biến là i7-13700H/16GB; nếu dùng bo i5 trên cùng nền chassis, cấu hình máy sẽ theo CPU/RAM hàn của bo thay thế. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Core i5-13500H · 8GB | Intel Core i5-13500H · Intel Iris Xe | 8GB LPDDR5 onboard · dual-channel · không nâng cấp RAM | ASUS P/N 90NB1080-R00041 · PCB 60NB1080-MB2001 · NB5371A_MB_V3 · xác minh cho Q410VA/UX3404VA |
| Core i5-13500H · 16GB | Intel Core i5-13500H · Intel Iris Xe | 16GB LPDDR5 onboard · dual-channel · không nâng cấp RAM | ASUS P/N 90NB1080-R00060 · service main UX3404VA; cần đối chiếu đúng tem part khi chọn bản 16GB |
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc USB-C | Adapter/cáp USB-C, cổng Thunderbolt, mạch Power Delivery, pin hoặc đường nguồn đầu vào trên main có thể gây lỗi. | Thử adapter USB-C 90W và cáp tốt, kiểm tra cả hai cổng Type-C, cô lập pin rồi đo các đường nguồn trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS, RAM LPDDR5 onboard, cáp/màn hình OLED hoặc khối CPU/iGPU trên main có thể gây lỗi. | Kiểm tra POST/BIOS, thử xuất hình qua HDMI/Thunderbolt, kiểm tra màn hình và cáp rồi mới khoanh vùng RAM/CPU/main. |
| Treo, tự khởi động lại hoặc mất ổn định khi tải | Nhiệt độ, nguồn VRM, RAM onboard, SSD hoặc firmware có thể làm hệ thống mất ổn định. | Theo dõi nhiệt độ, kiểm tra tản nhiệt, chạy memory test và SSD test, cập nhật BIOS đúng model rồi đánh giá nguồn trên bo. |
| Thunderbolt 4/USB-C không sạc, không xuất hình hoặc mất dữ liệu | Cáp/adapter, cổng vật lý, mạch Power Delivery, controller Thunderbolt hoặc đường DisplayPort/USB có thể là nguyên nhân. | Đổi cáp, adapter và màn hình/thiết bị đã biết tốt; thử từng cổng riêng rồi kiểm tra chân cổng và mạch điều khiển trên main. |
| BIOS không nhận SSD NVMe hoặc ổ mất kết nối | SSD, socket M.2, nguồn cấp SSD hoặc đường PCIe 4.0 trên main có thể gây lỗi. | Thử SSD NVMe tốt, kiểm tra socket M.2, xác nhận BIOS nhận thiết bị rồi đo nguồn và tín hiệu nếu lỗi vẫn còn. |
| Mất Wi-Fi/Bluetooth hoặc kết nối chập chờn | Card Wi-Fi, anten, driver/BIOS, socket hoặc đường giao tiếp trên main có thể gây lỗi. | Kiểm tra driver và BIOS, tháo lắp card/anten, thử card tốt trước khi khoanh vùng socket hoặc đường main. |
Hướng dẫn thay main và kiểm tra sau lắp
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi thường gặp về Main ASUS Zenbook 14X OLED UX3404VA / Q420VA i5-13500H
Main i5-13500H của UX3404VA có những dung lượng RAM nào?
ASUS có service main i5-13500H với 8GB LPDDR5 onboard mã 90NB1080-R00041 và bản 16GB mã 90NB1080-R00060. RAM hàn trực tiếp trên main nên không thể nâng cấp bằng SO-DIMM.
Q420VA có nguyên bản Core i5-13500H không?
Q420VA bán lẻ tại Mỹ phổ biến với Core i7-13700H và 16GB RAM. Core i5-13500H được ASUS ghi chính thức trên UX3404VA và Q410VA. Q420VA dùng cùng hệ tài liệu service UX3404VA, vì vậy Laptop LD đối chiếu main/chassis và tem part để xác nhận cấu hình thay thế phù hợp.
Mã 60NB1080-MB2001 và 90NB1080-R00041 khác nhau như thế nào?
60NB1080-MB2001 là mã PCB/part được ghi nhận trên main i5-13500H 8GB, model board NB5371A_MB_V3; 90NB1080-R00041 là service P/N ASUS cho đúng cấu hình UX3404VA 8GB/i5-13500H.
Khi mua main có kèm SSD, Wi-Fi, tản nhiệt và adapter không?
Mainboard gồm CPU, Intel Iris Xe, RAM onboard và các linh kiện hàn trực tiếp trên bo. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter và cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
