Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- ASUS Vivobook S 16 Flip / Vivobook S 16 Flip OLED TP3604VA
- Mã main
- 60NB1050-MB5010 · ASUS service family 90NB1050 · i5-1335U 8GB
- CPU

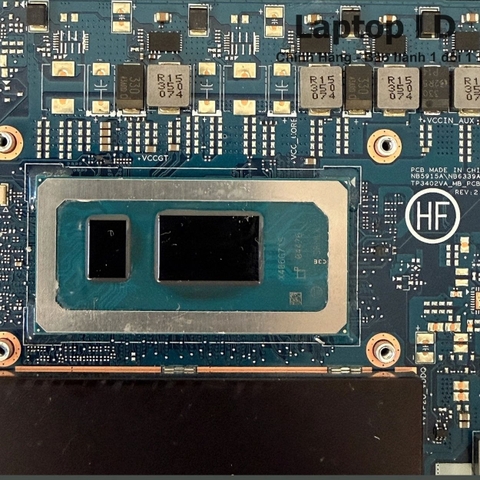

- Intel Core i5-1335U · 10 nhân / 12 luồng · tối đa 4.6 GHz · 12 MB cache
- GPU / VGA
- Intel graphics tích hợp · Iris Xe khi RAM chạy dual-channel; Intel UHD ở cấu hình single-channel
- RAM
- 8GB DDR4 onboard + 1 khe DDR4 SO-DIMM · tối đa 16GB
- Lưu trữ
- 1 khe M.2 2280 NVMe · ASUS liệt kê khe PCIe 3.0 x4; có cấu hình xuất xưởng dùng SSD PCIe 4.0

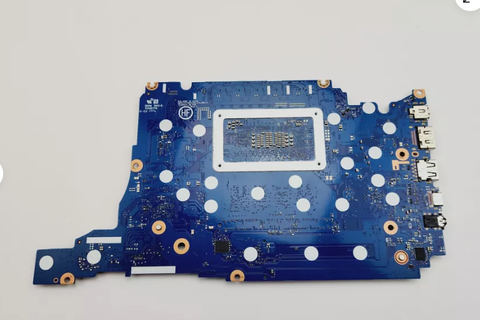

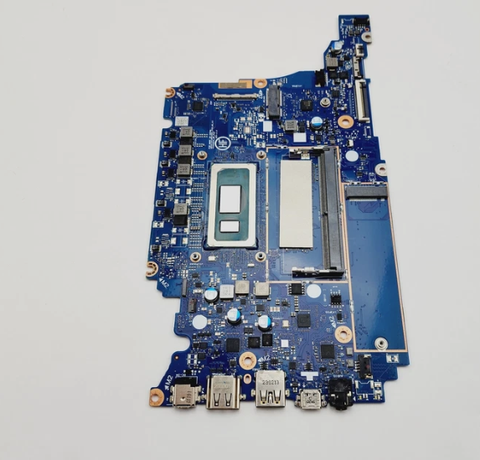

Main ASUS Vivobook S 16 Flip TP3604VA i5-1335U 8GB 60NB1050-MB5010
Mainboard dành cho ASUS Vivobook S 16 Flip / Vivobook S 16 Flip OLED TP3604VA dùng Intel Core i5-1335U và 8GB DDR4 hàn trên bo. Mã bo người dùng cung cấp là 60NB1050-MB5010; ASUS chính hãng liệt kê các service part 90NB1050-R00060 / 90NB1050-R00061 cho đúng cấu hình TP3604VA MB._8G/I5-1335U.

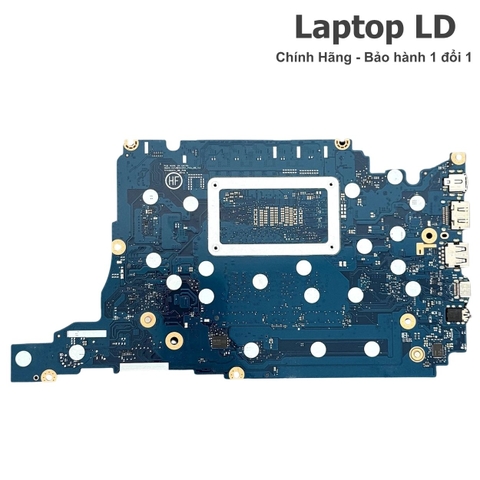

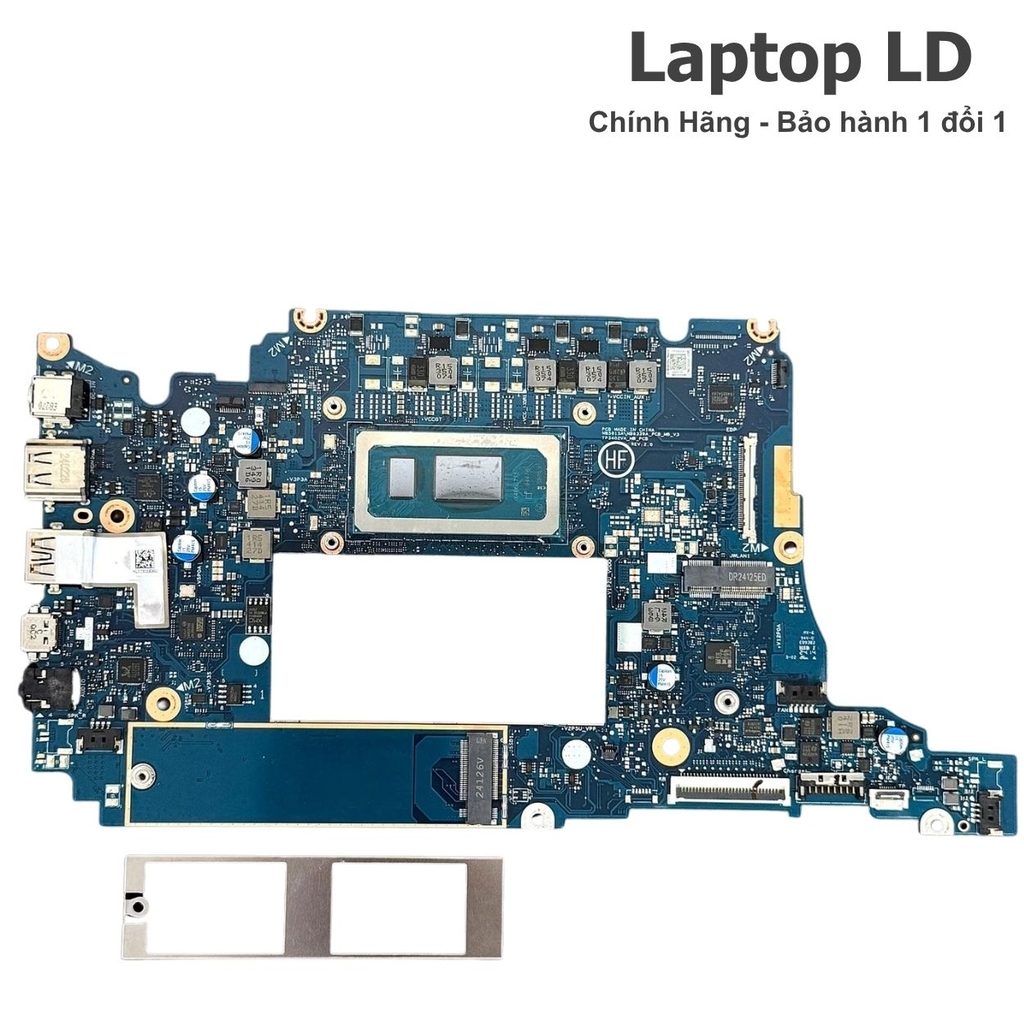

8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số và phiên bản tương thích
- Dòng máy
- ASUS Vivobook S 16 Flip / Vivobook S 16 Flip OLED TP3604VA

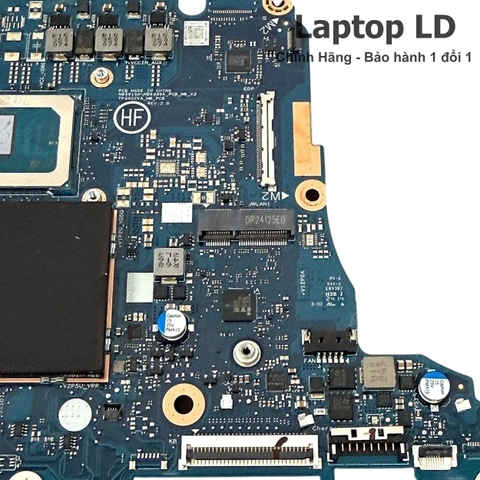

- Mã main / PCB
- 60NB1050-MB5010
- CPU / SoC
- Intel Core i5-1335U · 10 nhân / 12 luồng · tối đa 4.6 GHz · 12 MB cache
- RAM / bộ nhớ
- 8GB DDR4 onboard + 1 khe DDR4 SO-DIMM · tối đa 16GB
- GPU / VGA
- Intel graphics tích hợp · Iris Xe khi RAM chạy dual-channel; Intel UHD ở cấu hình single-channel
- SSD / lưu trữ
- 1 khe M.2 2280 NVMe · ASUS liệt kê khe PCIe 3.0 x4; có cấu hình xuất xưởng dùng SSD PCIe 4.0

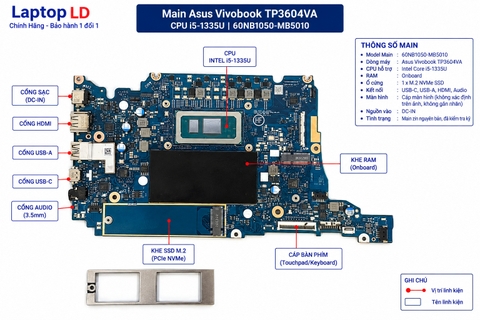

- Cổng ngoài
- USB-C 3.2 Gen 2 10Gbps hỗ trợ DisplayPort/Power Delivery; USB-A 3.2 Gen 2; USB-A 2.0; HDMI 2.1 TMDS; jack 3.5mm
- Không dây
- Wi-Fi 6E 802.11ax 1×1 hoặc 2×2 + Bluetooth 5.3, tùy card WLAN theo cấu hình máy
Thông số kỹ thuật bổ sung
| Board revision | PCB 60NB1050-MB5010 · ASUS platform/service family 90NB1050 |
|---|---|
| OEM part / FRU / SPS / DP/N | ASUS P/N 90NB1050-R00060 / 90NB1050-R00061 · TP3604VA MB._8G/I5-1335U |

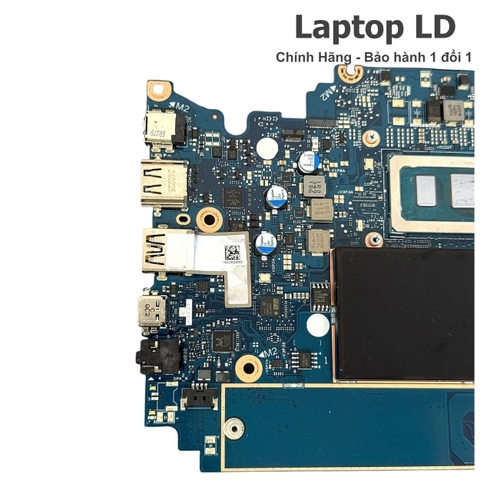

| Kết nối / I/O đặc trưng | 1× USB 3.2 Gen 2 Type-C 10Gbps hỗ trợ DisplayPort và Power Delivery; 1× USB 3.2 Gen 2 Type-A 10Gbps; 1× USB 2.0 Type-A; HDMI 2.1 TMDS; jack âm thanh 3.5mm. |
| BIOS / firmware | UEFI/BIOS dành cho model TP3604VA trên trang hỗ trợ ASUS; khi thay hoặc nạp firmware cần dùng đúng BIOS của TP3604VA và đúng nền 90NB1050. |
| Tản nhiệt / adapter | Cấu hình TP3604VA i5-1335U/8GB được ghi nhận dùng adapter 45W đầu tròn 4.5mm; nền TP3604 còn có adapter 90W cho một số cấu hình H-series. |
| Ghi chú cấu hình | Bản i5-1335U có 8GB DDR4 onboard và 1 khe SO-DIMM, tổng tối đa 16GB. Đồ họa Iris Xe yêu cầu bộ nhớ dual-channel; cấu hình chỉ dùng RAM onboard có thể hiển thị Intel UHD. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Core i5-1335U · 8GB onboard | Intel Core i5-1335U · đồ họa tích hợp | 8GB DDR4 onboard + 1 khe SO-DIMM · tối đa 16GB | 60NB1050-MB5010 · ASUS P/N 90NB1050-R00060 / R00061 |
| Core i5-13500H · 8GB onboard | Intel Core i5-13500H · đồ họa tích hợp | 8GB DDR4 onboard + khe SO-DIMM theo nền TP3604VA | ASUS P/N 90NB1050-R00010 / R00021 · khác CPU, không thay như cùng một cấu hình |
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

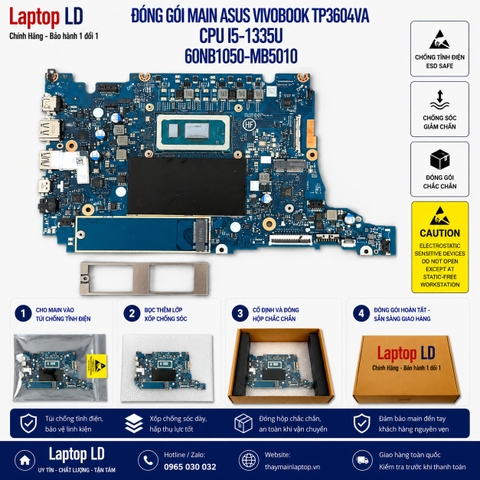

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter, jack nguồn, USB-C Power Delivery, pin, mạch nguồn đầu vào hoặc linh kiện nguồn trên main có thể gây lỗi. | Thử adapter tốt, kiểm tra jack nguồn và USB-C, cô lập pin rồi đo các đường nguồn đầu vào trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS, RAM onboard/SO-DIMM, màn hình/cáp màn hình hoặc khối CPU/đồ họa tích hợp có thể gây lỗi. | Tháo SO-DIMM để kiểm tra với RAM onboard, thử màn hình ngoài qua HDMI/USB-C, kiểm tra cáp màn hình và POST/BIOS trước khi khoanh vùng main. |
| Treo, khởi động lại hoặc lỗi bộ nhớ | SO-DIMM, RAM onboard, nhiệt độ, SSD hoặc nguồn VRM có thể làm hệ thống mất ổn định. | Kiểm tra riêng RAM onboard và SO-DIMM, chạy memory test/SSD test, theo dõi nhiệt độ rồi đánh giá nguồn trên bo nếu lỗi còn lặp lại. |
| USB-C không sạc hoặc không xuất hình | Cáp/adapter, cổng USB-C, mạch Power Delivery hoặc đường DisplayPort/USB trên main có thể là nguyên nhân. | Đổi cáp, adapter và màn hình ngoài đã biết tốt; kiểm tra chân cổng rồi mới khoanh vùng mạch USB-C/PD trên main. |
| BIOS không nhận SSD NVMe hoặc ổ mất kết nối | SSD, socket M.2, nguồn cấp SSD hoặc đường PCIe trên main có thể gây lỗi. | Thử SSD NVMe tốt, vệ sinh/kiểm tra socket M.2, xác nhận BIOS nhận ổ rồi kiểm tra nguồn và đường PCIe nếu lỗi vẫn còn. |
| Mất Wi-Fi/Bluetooth hoặc kết nối chập chờn | Card WLAN, anten, driver/BIOS, socket hoặc đường giao tiếp trên main có thể gây lỗi. | Kiểm tra driver/BIOS, tháo lắp card WLAN và anten, thử card tốt trước khi kết luận lỗi socket hoặc đường main. |
Hướng dẫn thay main và kiểm tra sau lắp
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.

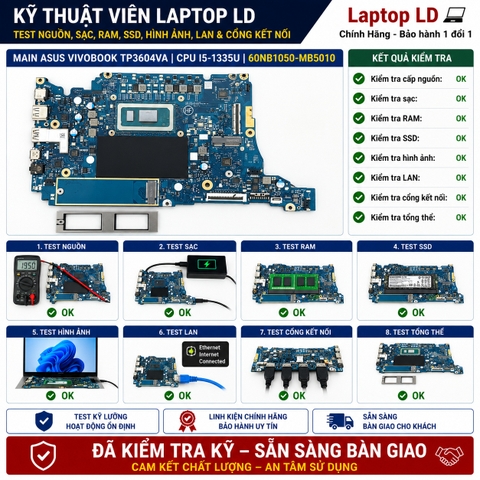

Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi thường gặp về Main ASUS Vivobook TP3604VA i5-1335U 60NB1050-MB5010
Main TP3604VA i5-1335U này có sẵn bao nhiêu RAM?
ASUS service part cho bản i5-1335U được ghi là MB._8G/I5-1335U, tức main có 8GB DDR4 onboard. Máy còn 1 khe DDR4 SO-DIMM và ASUS công bố tổng bộ nhớ tối đa 16GB.
Main này dùng Intel Iris Xe hay Intel UHD Graphics?
CPU i5-1335U dùng đồ họa tích hợp Intel. ASUS ghi Iris Xe chỉ khả dụng khi bộ nhớ chạy dual-channel; với riêng 8GB onboard chưa có SO-DIMM, hệ thống có thể hiển thị Intel UHD. Lắp thêm SO-DIMM phù hợp giúp kích hoạt cấu hình dual-channel.
Mã 60NB1050-MB5010 và 90NB1050-R00060/R00061 có liên quan như thế nào?
60NB1050-MB5010 là mã bo được dùng để nhận diện PCB trong sản phẩm này; ASUS chính hãng liệt kê service part 90NB1050-R00060 và 90NB1050-R00061 cho main TP3604VA 8GB/i5-1335U. Khi đặt hàng nên đối chiếu cả mã PCB, tem part và bố trí cổng trên main cũ.
Khi mua main có kèm SSD, RAM SO-DIMM, Wi-Fi, tản nhiệt và adapter không?
Mainboard gồm CPU, 8GB RAM onboard và các linh kiện hàn trực tiếp trên bo. SSD, RAM SO-DIMM, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter và các cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
