Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- ASUS Vivobook S 14X OLED S5402ZA / Vivobook S 16X OLED S5602ZA
- Mã main
- S5402ZA: ASUS service family 90NB0X30 · S5602ZA: ASUS service family 90NB0WD0 · Hai chassis dùng service P/N riêng; không gộp thành một mã main duy nhất
- CPU
- Intel Core i5-12500H · 12 nhân / 16 luồng · tối đa 4.5 GHz · 18 MB cache
- GPU / VGA
- Intel Iris Xe Graphics tích hợp · 80 EU khi bộ nhớ chạy dual-channel
- RAM
- 8GB DDR4 onboard + 1 khe DDR4 SO-DIMM · hỗ trợ dual-channel
- Lưu trữ
- 1 khe M.2 2280 NVMe · nền máy dùng SSD PCIe, có cấu hình xuất xưởng PCIe 4.0
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

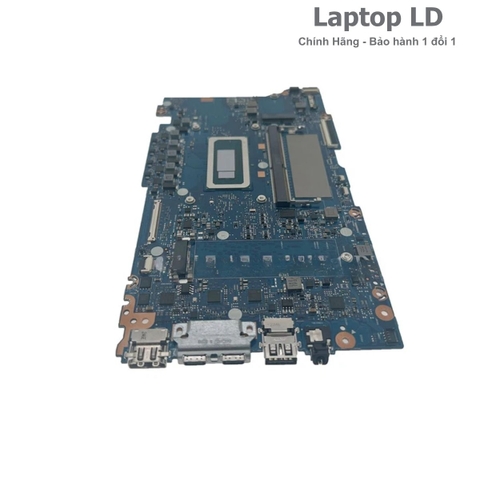

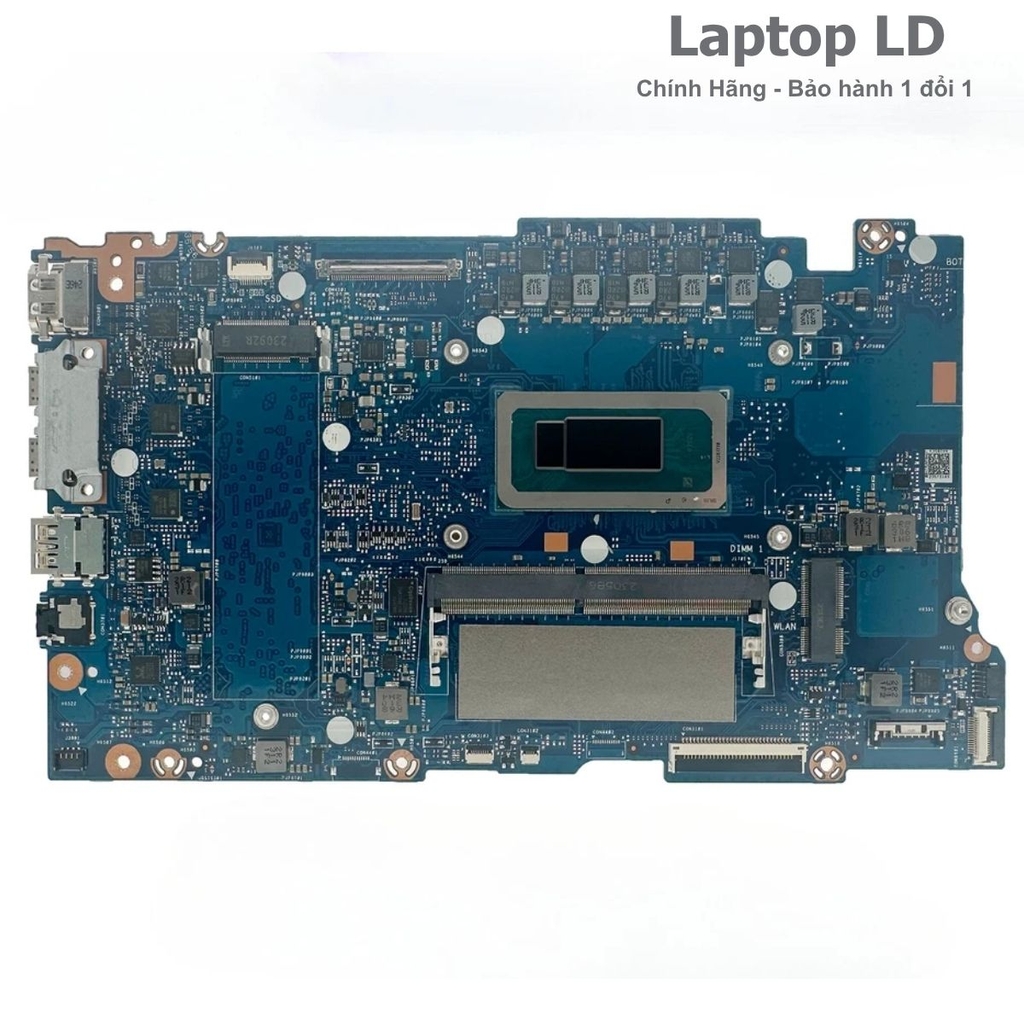

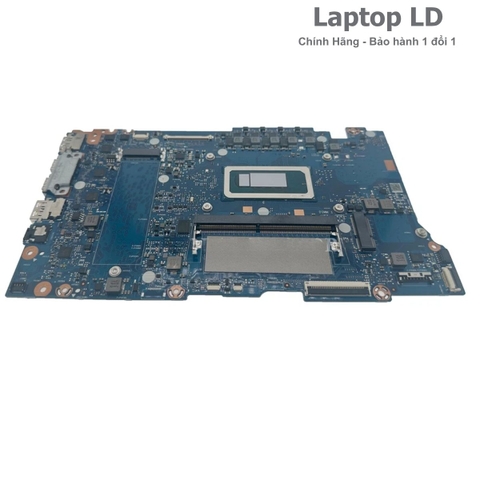

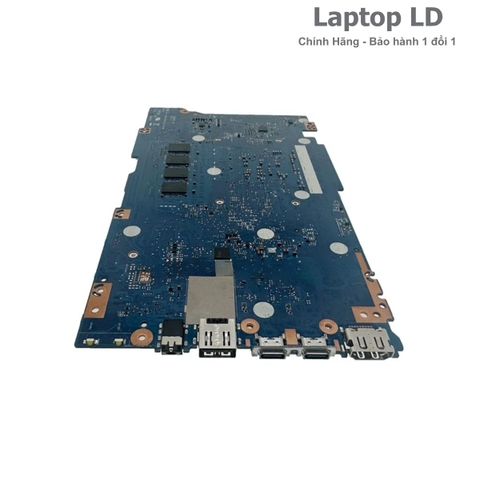

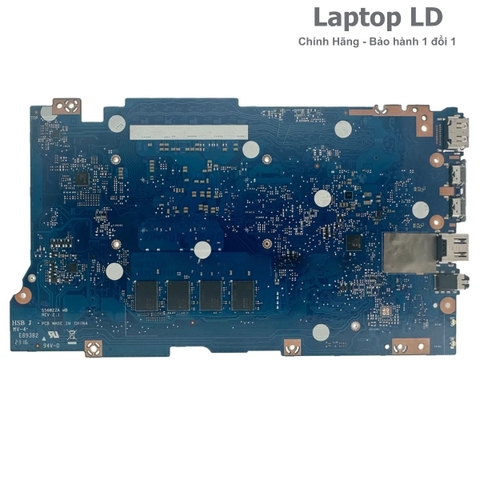

Main ASUS Vivobook S5402ZA / S5602ZA Core i5-12500H RAM 8GB
Mainboard dành cho ASUS Vivobook S 14X OLED S5402ZA và Vivobook S 16X OLED S5602ZA dùng Intel Core i5-12500H, Intel Iris Xe và 8GB DDR4 onboard. Hai model có cùng nền cấu hình CPU/RAM nhưng dùng service family khác nhau: S5402ZA thuộc 90NB0X30, còn S5602ZA thuộc 90NB0WD0.
Hỗ trợ trước khi mua: S5402ZA i5-12500H 8GB có ASUS P/N 90NB0X30-R00010 hoặc 90NB0X30-R00011 tùy biến thể FTPM/service; S5602ZA i5-12500H 8GB có P/N 90NB0WD0-R00011. Laptop LD hỗ trợ đối chiếu tem P/N và bố trí main cũ để giao đúng chassis.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Cả hai nền dùng 8GB DDR4 onboard kết hợp 1 khe SO-DIMM. ASUS công bố 2 Thunderbolt 4 hỗ trợ DisplayPort/Power Delivery, HDMI 2.1 TMDS, Wi-Fi 6E và adapter USB-C 90W.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- ASUS Vivobook S 14X OLED S5402ZA / Vivobook S 16X OLED S5602ZA
- Mã main / PCB
- S5402ZA: ASUS service family 90NB0X30 · S5602ZA: ASUS service family 90NB0WD0
- CPU / SoC
- Intel Core i5-12500H · 12 nhân / 16 luồng · tối đa 4.5 GHz · 18 MB cache
- RAM / bộ nhớ
- 8GB DDR4 onboard + 1 khe DDR4 SO-DIMM · hỗ trợ dual-channel
- GPU / VGA
- Intel Iris Xe Graphics tích hợp · 80 EU khi bộ nhớ chạy dual-channel
- SSD / lưu trữ
- 1 khe M.2 2280 NVMe · nền máy dùng SSD PCIe, có cấu hình xuất xưởng PCIe 4.0
- Cổng ngoài
- 2× Thunderbolt 4 USB-C 40Gbps hỗ trợ DisplayPort/Power Delivery, 1× USB-A 3.2 Gen 1 5Gbps, 1× USB-A 2.0, HDMI 2.1 TMDS, jack 3.5mm
- Không dây
- Wi-Fi 6E 802.11ax 2×2 + Bluetooth 5.x tùy hệ điều hành/biến thể
Thông số kỹ thuật bổ sung
| Board revision | S5402ZA dùng family 90NB0X30; S5602ZA dùng family 90NB0WD0. Revision PCB thực tế cần đối chiếu trực tiếp trên bo trước khi thay. |
|---|---|
| OEM part / FRU / SPS / DP/N | S5402ZA: 90NB0X30-R00010 / R00011 = 8GB + i5-12500H; S5602ZA: 90NB0WD0-R00011 = 8GB + i5-12500H |
| Kết nối / I/O đặc trưng | 2× Thunderbolt 4 40Gbps hỗ trợ DisplayPort và Power Delivery; USB-A Gen 1; USB-A 2.0; HDMI 2.1 TMDS; jack âm thanh 3.5mm. |
| BIOS / firmware | BIOS riêng theo model S5402ZA hoặc S5602ZA. Dù cùng CPU i5-12500H, không dùng chéo firmware giữa hai chassis khi chưa xác minh đúng service board. |
| Tản nhiệt / adapter | Cả S5402ZA và S5602ZA dùng adapter USB-C 90W, 20V/4.5A. Khi thay main cần lắp đúng cụm tản nhiệt của từng chassis, vệ sinh và thay keo tản nhiệt tại CPU. |
| Ghi chú cấu hình | Bản trong bài là i5-12500H + 8GB DDR4 onboard. S5402ZA còn có bản i5-12500H 4GB onboard; S5602ZA cũng có các biến thể CPU/RAM khác. Phải chọn đúng model, RAM onboard và ASUS P/N. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| S5402ZA · i5-12500H · 8GB | Intel Core i5-12500H · Intel Iris Xe | 8GB DDR4 onboard + 1 khe SO-DIMM | ASUS P/N 90NB0X30-R00010 hoặc 90NB0X30-R00011 · service family riêng của S5402ZA |
| S5602ZA · i5-12500H · 8GB | Intel Core i5-12500H · Intel Iris Xe | 8GB DDR4 onboard + 1 khe SO-DIMM | ASUS P/N 90NB0WD0-R00011 · service family riêng của S5602ZA |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc USB-C | Adapter/cáp USB-C, cổng Thunderbolt 4, mạch Power Delivery, pin hoặc đường nguồn đầu vào trên main có thể gây lỗi. | Thử adapter USB-C 90W và cáp tốt, kiểm tra từng cổng Thunderbolt, cô lập pin rồi đo các đường nguồn trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS, RAM onboard/SO-DIMM, màn hình/cáp màn hình hoặc khối CPU/iGPU trên main có thể gây lỗi. | Thử SO-DIMM tốt, kiểm tra POST/BIOS, xuất hình qua HDMI/Thunderbolt, kiểm tra màn hình và cáp rồi mới khoanh vùng main. |
| Treo, tự khởi động lại hoặc lỗi bộ nhớ | RAM onboard/SO-DIMM, nhiệt độ CPU, SSD hoặc nguồn VRM có thể làm hệ thống mất ổn định. | Chạy memory test và SSD test, theo dõi nhiệt độ, kiểm tra tản nhiệt rồi đánh giá nguồn trên bo nếu lỗi còn lặp lại. |
| Thunderbolt 4/USB-C không sạc, không xuất hình hoặc mất dữ liệu | Cáp/adapter, cổng vật lý, mạch Power Delivery hoặc đường Thunderbolt/DisplayPort trên main có thể là nguyên nhân. | Đổi cáp, adapter và màn hình/thiết bị đã biết tốt; thử từng cổng rồi kiểm tra chân cổng và mạch điều khiển trên main. |
| BIOS không nhận SSD NVMe hoặc ổ mất kết nối | SSD, socket M.2, nguồn cấp SSD hoặc đường PCIe trên main có thể gây lỗi. | Thử SSD NVMe tốt, kiểm tra socket M.2, xác nhận BIOS nhận thiết bị rồi đo nguồn và tín hiệu nếu lỗi vẫn còn. |
| Mất Wi-Fi/Bluetooth hoặc kết nối chập chờn | Card Wi-Fi 6E, anten, driver/BIOS, socket hoặc đường giao tiếp trên main có thể gây lỗi. | Kiểm tra driver/BIOS, tháo lắp card WLAN và anten, thử card tốt trước khi khoanh vùng socket hoặc đường main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter USB-C, cô lập pin và chống tĩnh điện trước khi thao tác. CPU i5-12500H và 8GB DDR4 onboard đều nằm trên main; cần chọn đúng S5402ZA hoặc S5602ZA theo service P/N, sau đó lắp lại đúng SO-DIMM, SSD, Wi-Fi, tản nhiệt và các cáp ngoại vi.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main ASUS Vivobook S5402ZA / S5602ZA i5-12500H 8GB
S5402ZA và S5602ZA có dùng chung một mã main không?
Không nên coi là một mã service part duy nhất. S5402ZA thuộc service family 90NB0X30, còn S5602ZA thuộc 90NB0WD0. Hai model có thể cùng CPU i5-12500H và 8GB onboard nhưng phải chọn đúng P/N theo chassis.
Main i5-12500H này có đúng 8GB RAM onboard không?
Có. S5402ZA có P/N 90NB0X30-R00010/R00011 cho bản i5-12500H 8GB; S5602ZA có P/N 90NB0WD0-R00011 cho bản i5-12500H 8GB. Mỗi máy còn 1 khe DDR4 SO-DIMM.
Main này có Thunderbolt 4 và sạc qua USB-C không?
Có. ASUS công bố cả S5402 và S5602 có 2 cổng Thunderbolt 4 hỗ trợ DisplayPort và Power Delivery. Adapter chính hãng của hai dòng là USB-C 90W.
Khi mua main có kèm RAM SO-DIMM, SSD, Wi-Fi, tản nhiệt và adapter không?
Mainboard gồm CPU, Intel Iris Xe, 8GB RAM onboard và các linh kiện hàn trực tiếp trên bo. RAM SO-DIMM, SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter và cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
