Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- ASUS Vivobook S 14 Flip TP3402VA / R3402Z series
- Mã main
- ASUS service family 90NB10W0 · P/N 90NB10W0-R03000 · TP3402VA platform · bản i5-1335U 8GB
- CPU
- Intel Core i5-1335U · 10 nhân / 12 luồng · tối đa 4.6 GHz · 12 MB cache
- GPU / VGA
- Intel graphics tích hợp · Intel UHD ở cấu hình single-channel; hỗ trợ Iris Xe khi RAM chạy dual-channel
- RAM
- 8GB DDR4 onboard + 1 khe DDR4 SO-DIMM · tối đa 16GB
- Lưu trữ
- 1 khe M.2 2280 NVMe · giao tiếp PCIe 3.0 x4; có cấu hình xuất xưởng dùng SSD PCIe 4.0
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

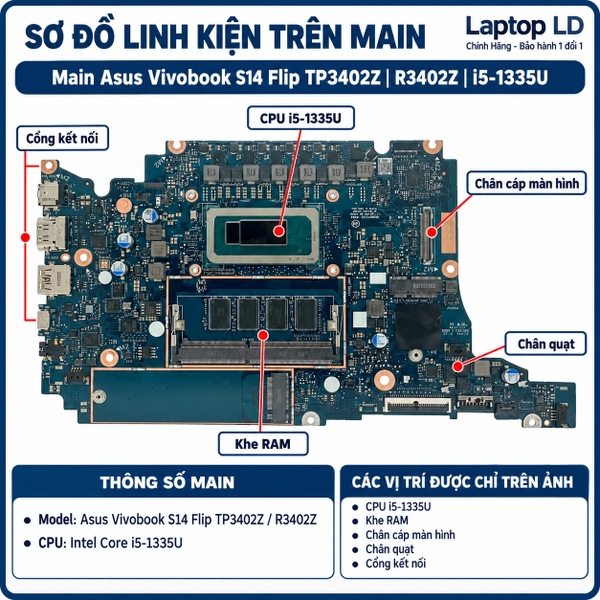

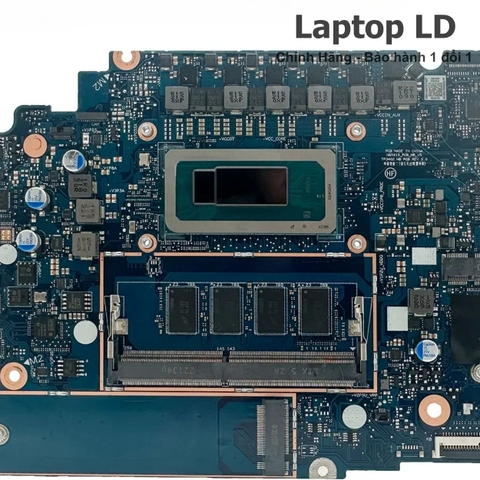

Main ASUS Vivobook S 14 Flip TP3402VA / R3402Z Core i5-1335U
Mainboard dành cho ASUS Vivobook S 14 Flip đời 13th Gen dùng Intel Core i5-1335U. ASUS xác nhận model tương ứng là TP3402VA; service main 90NB10W0-R03000 có 8GB DDR4 onboard và một khe SO-DIMM. Tên R3402Z thường được dùng để chỉ cùng dòng Flip, nhưng hậu tố R3402ZA thuộc thế hệ 12th Gen nên được tách riêng trong phần phân biệt phiên bản.
Hỗ trợ trước khi mua: Bản trong bài là TP3402VA i5-1335U + 8GB DDR4 onboard, ASUS P/N 90NB10W0-R03000. Laptop LD hỗ trợ đối chiếu tem service P/N, mã in trên PCB và bố trí cổng từ main cũ để xác nhận đúng bản 13th Gen trước khi giao.

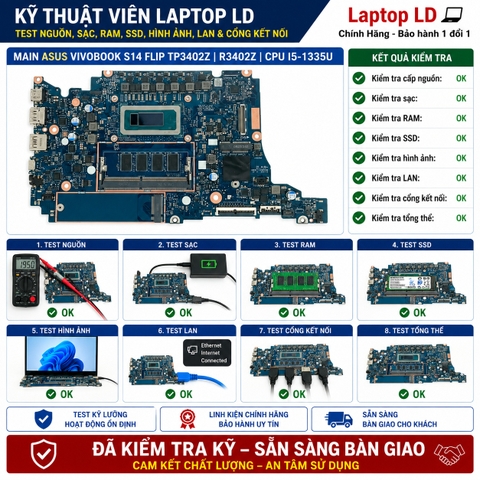

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.

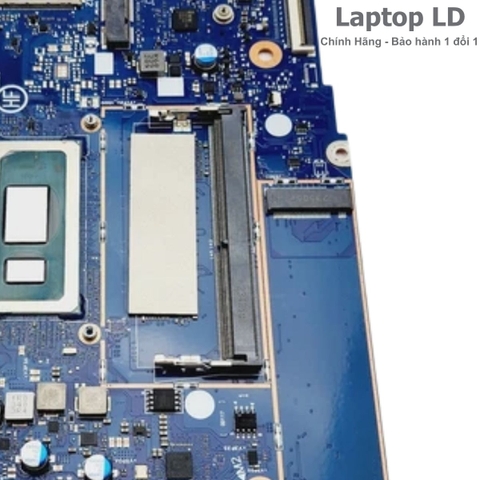

Điểm riêng của đúng phiên bản này: Main có sẵn 8GB DDR4 onboard và 1 khe SO-DIMM, tổng tối đa 16GB. USB-C 3.2 Gen 2 10Gbps hỗ trợ DisplayPort và Power Delivery; máy vẫn có cổng DC-in riêng và adapter 45W đầu tròn 4.5mm.

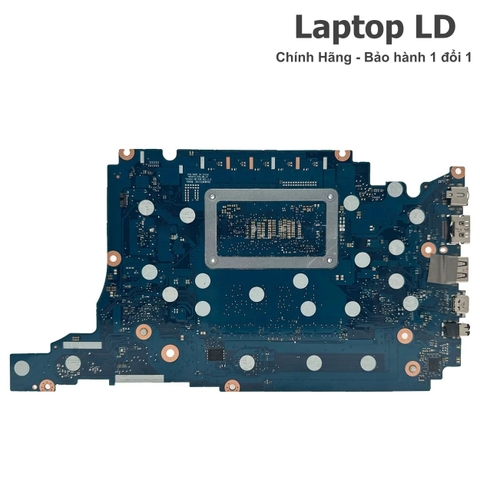

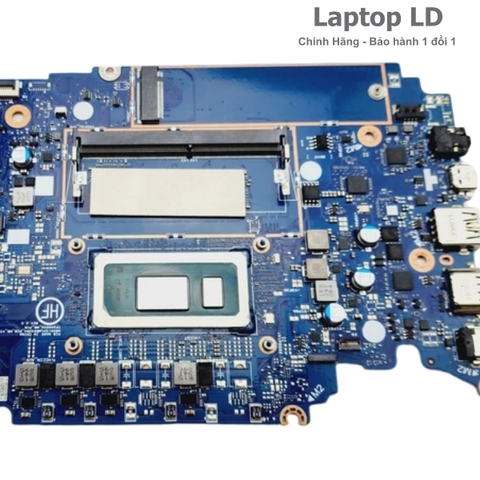

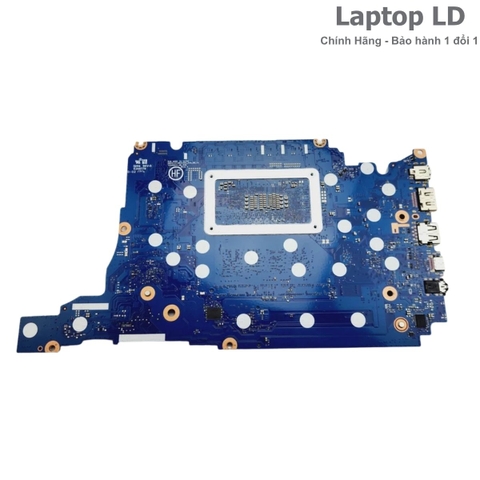

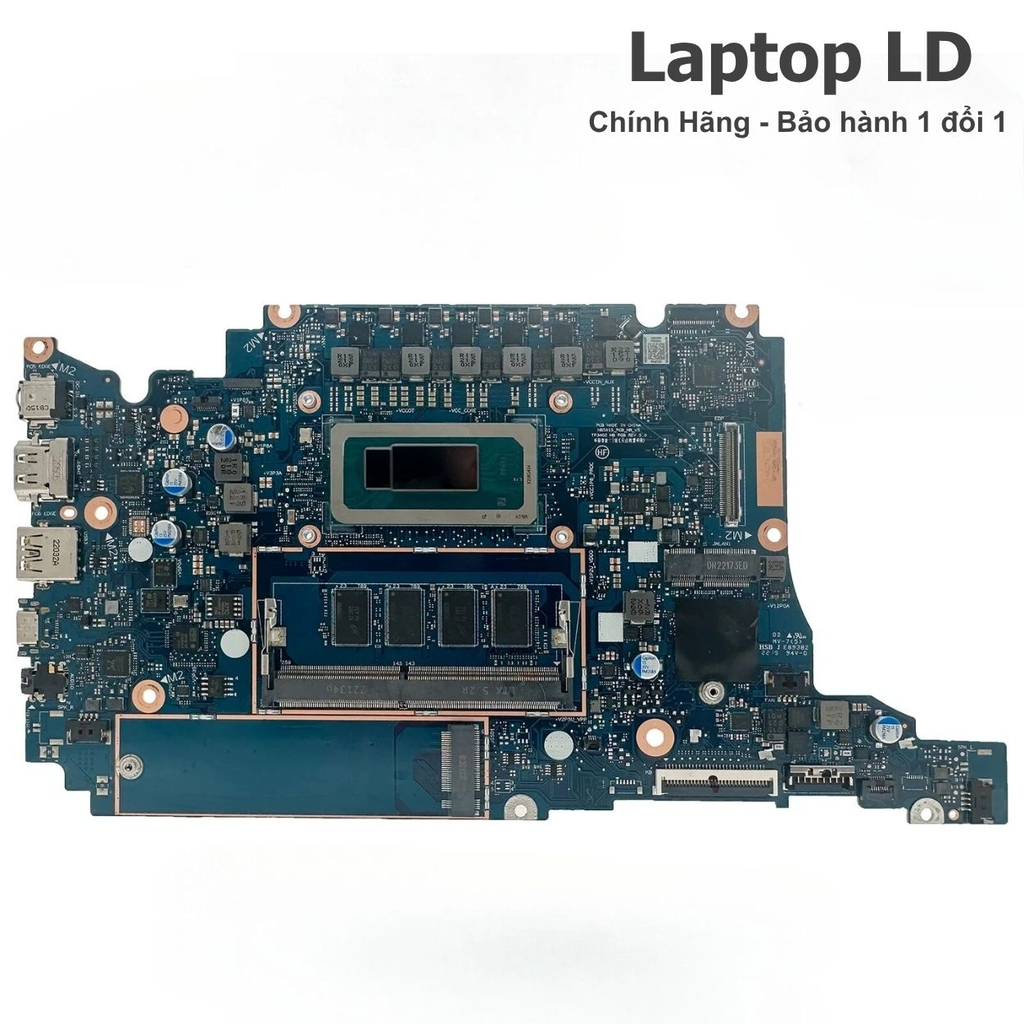

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- ASUS Vivobook S 14 Flip TP3402VA / R3402Z series
- Mã main / PCB
- ASUS service family 90NB10W0 · P/N 90NB10W0-R03000
- CPU / SoC
- Intel Core i5-1335U · 10 nhân / 12 luồng · tối đa 4.6 GHz · 12 MB cache
- RAM / bộ nhớ
- 8GB DDR4 onboard + 1 khe DDR4 SO-DIMM · tối đa 16GB
- GPU / VGA
- Intel graphics tích hợp · Intel UHD ở cấu hình single-channel; hỗ trợ Iris Xe khi RAM chạy dual-channel
- SSD / lưu trữ
- 1 khe M.2 2280 NVMe · giao tiếp PCIe 3.0 x4; có cấu hình xuất xưởng dùng SSD PCIe 4.0
- Cổng ngoài

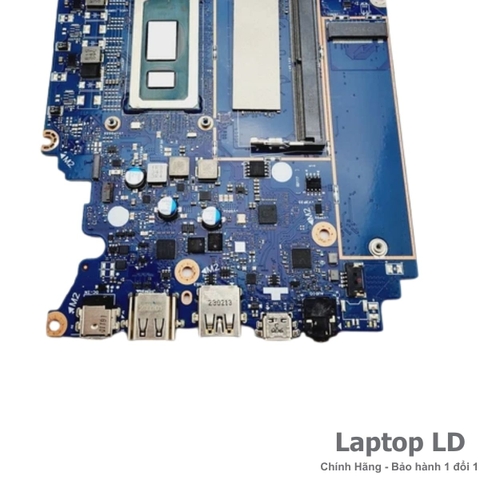

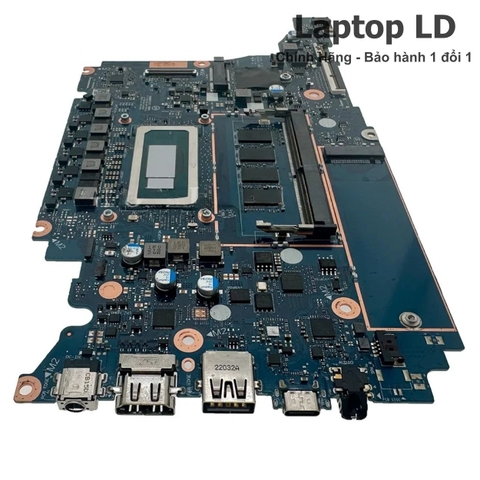

- 1× USB-C 3.2 Gen 2 10Gbps hỗ trợ DisplayPort/Power Delivery, 1× USB-A 3.2 Gen 2 10Gbps, 1× USB-A 2.0, HDMI 2.1 TMDS, jack 3.5mm, DC-in
- Không dây
- Wi-Fi 6E 802.11ax 2×2 + Bluetooth 5.3
Thông số kỹ thuật bổ sung
| Board revision | ASUS service family 90NB10W0; Laptop LD đối chiếu revision PCB trực tiếp trên bo thực tế trước khi giao |
|---|---|
| OEM part / FRU / SPS / DP/N | ASUS P/N 90NB10W0-R03000 · TP3402VA MB._8G/I5-1335U · mainboard chính hãng |
| Kết nối / I/O đặc trưng | USB-C 3.2 Gen 2 10Gbps hỗ trợ DisplayPort và Power Delivery; USB-A 3.2 Gen 2 10Gbps; USB-A 2.0; HDMI 2.1 TMDS; jack âm thanh 3.5mm; cổng DC-in. |
| BIOS / firmware | UEFI/BIOS riêng cho TP3402VA được ASUS cung cấp trên trang hỗ trợ chính hãng; khi thay hoặc nạp firmware cần dùng đúng BIOS của TP3402VA. |
| Tản nhiệt / adapter | Bản TP3402VA i5-1335U dùng adapter 45W đầu tròn 4.5mm, output 19V/2.37A; khi thay main cần lắp đúng cụm tản nhiệt và thay keo tản nhiệt tại CPU. |
| Ghi chú cấu hình | Core i5-1335U là cấu hình TP3402VA đời 13th Gen. R3402ZA/TP3402ZA thuộc nền 12th Gen và có service main khác; không gộp hai hậu tố VA và ZA thành cùng một cấu hình. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| TP3402VA · Core i5-1335U | Intel Core i5-1335U · Intel graphics tích hợp | 8GB DDR4 onboard + 1 khe SO-DIMM · tối đa 16GB | ASUS P/N 90NB10W0-R03000 · đúng bản 13th Gen i5-1335U |
| TP3402ZA / R3402ZA · Core i5-12500H | Intel Core i5-12500H · Intel graphics tích hợp | 8GB DDR4 onboard + khe SO-DIMM theo nền ZA | ASUS P/N họ 90NB0WR0, ví dụ 90NB0WR0-R00101/R00110; nền 12th Gen, không thay như cùng cấu hình i5-1335U |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

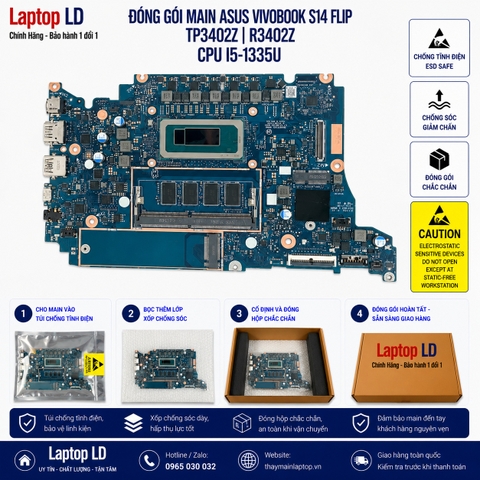

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter, jack DC-in, cổng USB-C Power Delivery, pin hoặc đường nguồn đầu vào trên main có thể gây lỗi. | Thử adapter 45W tốt, kiểm tra DC-in và USB-C, cô lập pin rồi đo các đường nguồn đầu vào trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS, RAM onboard/SO-DIMM, màn hình/cáp màn hình hoặc khối CPU/đồ họa tích hợp có thể gây lỗi. | Tháo SO-DIMM để kiểm tra riêng RAM onboard, thử hình qua HDMI/USB-C, kiểm tra cáp màn hình và POST/BIOS trước khi khoanh vùng main. |
| Treo, tự khởi động lại hoặc lỗi bộ nhớ | SO-DIMM, RAM onboard, nhiệt độ, SSD hoặc nguồn VRM có thể làm hệ thống mất ổn định. | Kiểm tra riêng RAM onboard và SO-DIMM, chạy memory test/SSD test, theo dõi nhiệt độ rồi đánh giá nguồn trên bo nếu lỗi còn lặp lại. |
| USB-C không sạc hoặc không xuất hình | Cáp/adapter, cổng USB-C, mạch Power Delivery hoặc đường DisplayPort/USB trên main có thể là nguyên nhân. | Đổi cáp, adapter và màn hình ngoài đã biết tốt; kiểm tra chân cổng rồi mới khoanh vùng mạch USB-C/PD trên main. |
| BIOS không nhận SSD NVMe hoặc ổ mất kết nối | SSD, socket M.2, nguồn cấp SSD hoặc đường PCIe trên main có thể gây lỗi. | Thử SSD NVMe tốt, vệ sinh và kiểm tra socket M.2, xác nhận BIOS nhận ổ rồi kiểm tra nguồn và đường PCIe nếu lỗi vẫn còn. |
| Mất Wi-Fi/Bluetooth hoặc kết nối chập chờn | Card WLAN, anten, driver/BIOS, socket hoặc đường giao tiếp trên main có thể gây lỗi. | Kiểm tra driver/BIOS, tháo lắp card WLAN và anten, thử card tốt trước khi kết luận lỗi socket hoặc đường main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Main có 8GB DDR4 onboard và 1 khe SO-DIMM; khi chuyển main cần lắp lại đúng RAM rời, SSD, hệ thống tản nhiệt và kiểm tra kỹ cáp màn hình cảm ứng, bản lề, bàn phím, touchpad, pin, DC-in và USB-C.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main ASUS Vivobook S 14 Flip TP3402VA / R3402Z i5-1335U
Main i5-1335U của Vivobook S 14 Flip là TP3402ZA hay TP3402VA?
Core i5-1335U thuộc model TP3402VA đời 13th Gen. TP3402ZA/R3402ZA là nền 12th Gen với các CPU như i5-12500H, vì vậy cần phân biệt đúng hậu tố VA và ZA khi chọn main.
Main TP3402VA i5-1335U có sẵn bao nhiêu RAM?
ASUS P/N 90NB10W0-R03000 được xác nhận là main TP3402VA i5-1335U có 8GB DDR4 onboard. Máy còn 1 khe DDR4 SO-DIMM và ASUS công bố tổng RAM tối đa 16GB.
Main này dùng Intel UHD hay Intel Iris Xe?
ASUS ghi Intel UHD cho cấu hình dùng bộ nhớ single-channel và cho biết Iris Xe khả dụng trên Core i5 khi bộ nhớ chạy dual-channel. Lắp SO-DIMM phù hợp cùng 8GB onboard giúp hệ thống chạy dual-channel.
Khi mua main có kèm SSD, RAM SO-DIMM, Wi-Fi, tản nhiệt và adapter không?
Mainboard gồm CPU, 8GB RAM onboard và các linh kiện hàn trực tiếp trên bo. SSD, RAM SO-DIMM, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter và các cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
