Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- ASUS Vivobook 15 F1502ZA / X1502ZA
- Mã main
- 69N1EDM18C00 · ASUS service family 90NB0VX0
- CPU
- Intel Core i3-1220P · 10 nhân / 12 luồng · tối đa 4.4 GHz · 12 MB cache
- GPU / VGA
- Intel UHD Graphics tích hợp
- RAM
- 4GB hoặc 8GB DDR4 onboard + 1 khe DDR4 SO-DIMM · phân biệt bằng service P/N
- Lưu trữ
- 1 khe M.2 2280 NVMe · PCIe 4.0 x4

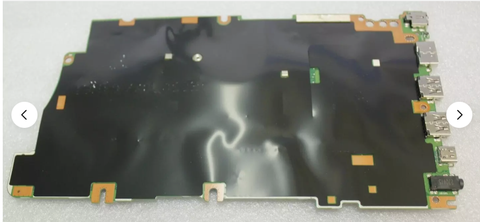

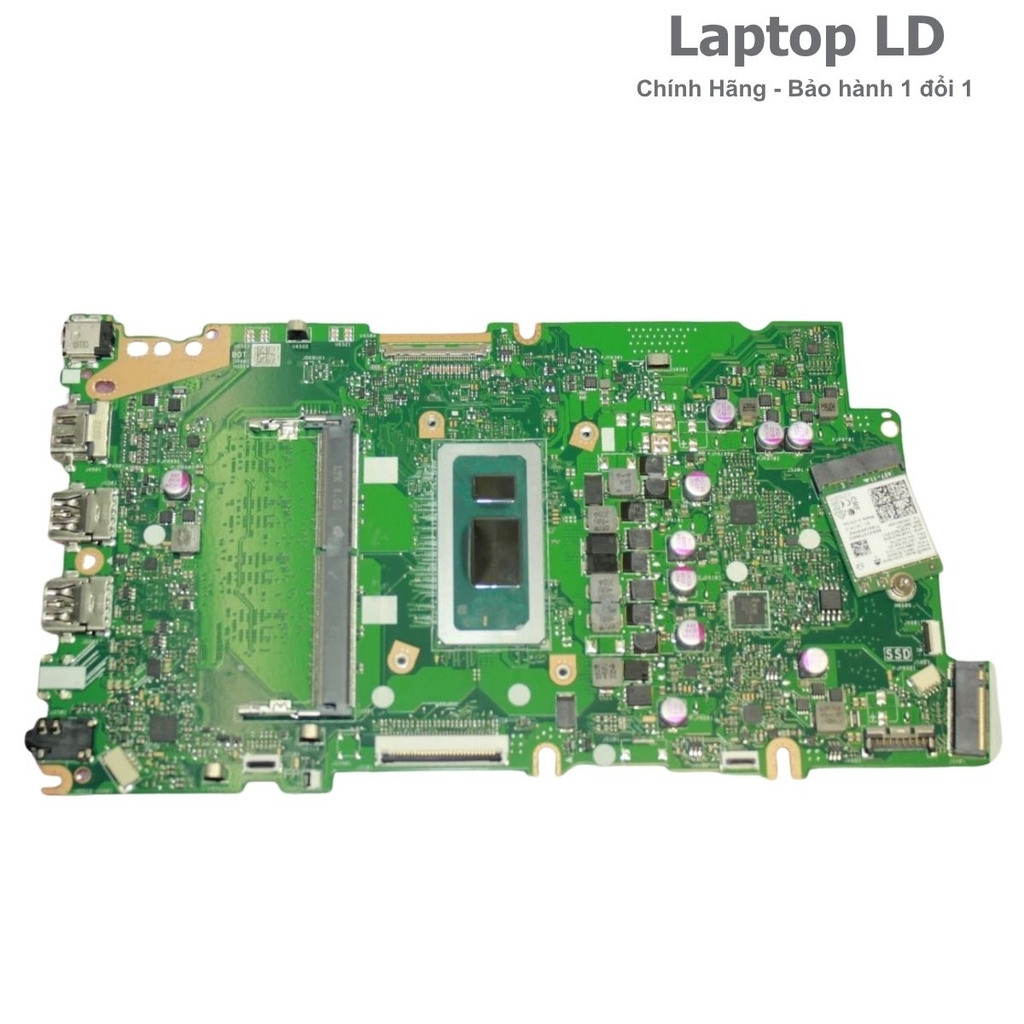

Main ASUS Vivobook F1502ZA i3-1220P 69N1EDM18C00
Mainboard dành cho ASUS Vivobook 15 F1502ZA / X1502ZA dùng Intel Core i3-1220P và Intel UHD Graphics. Mã bo 69N1EDM18C00 được ghi nhận trực tiếp trên main F1502ZA i3-1220P; ASUS có hai service main i3-1220P với 4GB hoặc 8GB DDR4 onboard, đều có thêm 1 khe SO-DIMM.
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số và phiên bản tương thích
- Dòng máy
- ASUS Vivobook 15 F1502ZA / X1502ZA
- Mã main / PCB
- 69N1EDM18C00

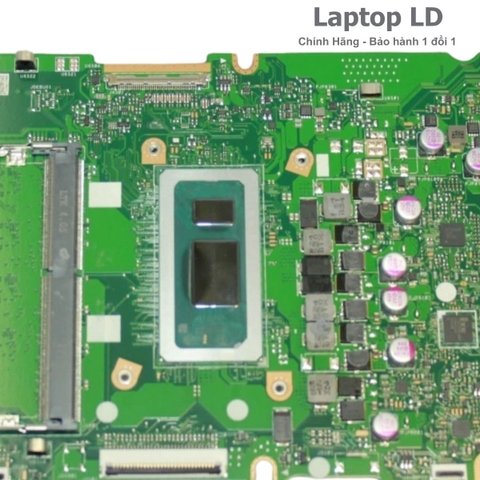

- CPU / SoC
- Intel Core i3-1220P · 10 nhân / 12 luồng · tối đa 4.4 GHz · 12 MB cache

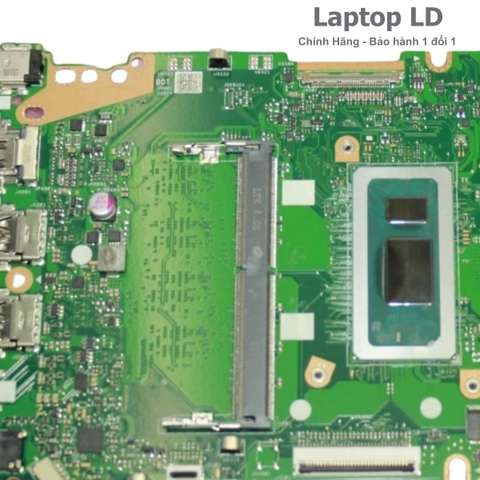

- RAM / bộ nhớ
- 4GB hoặc 8GB DDR4 onboard + 1 khe DDR4 SO-DIMM · service P/N xác định dung lượng RAM hàn
- GPU / VGA
- Intel UHD Graphics tích hợp
- SSD / lưu trữ
- 1 khe M.2 2280 NVMe PCIe 4.0 x4; máy xuất xưởng có cấu hình SSD PCIe 3.0

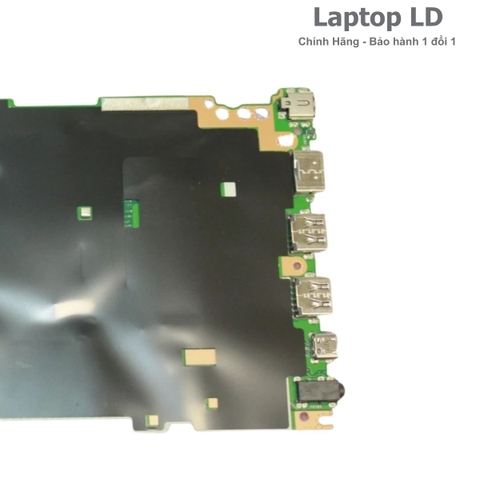

- Cổng ngoài
- 2× USB-A 3.2 Gen 1 5Gbps; 1× USB-C 3.2 Gen 1 5Gbps; 1× USB-A 2.0; HDMI 1.4; DC-in; jack 3.5mm
- Không dây
- Wi-Fi 6 2×2 + Bluetooth 5.3 hoặc Wi-Fi 5 1×1 + Bluetooth 5.1 theo card WLAN lắp trên máy
Thông số kỹ thuật bổ sung
| Board revision | ASUS F1502ZA / X1502ZA platform · motherboard P/N 69N1EDM18C00 · service family 90NB0VX0 |
|---|---|
| OEM part / FRU / SPS / DP/N | ASUS 90NB0VX0-R00030 = i3-1220P + 4GB onboard; ASUS 90NB0VX0-R00040 = i3-1220P + 8GB onboard |
| Kết nối / I/O đặc trưng | 2× USB-A 3.2 Gen 1, 1× USB-C 3.2 Gen 1 5Gbps, 1× USB-A 2.0, HDMI 1.4, DC-in và jack 3.5mm. USB-C trên F1502ZA được ASUS công bố ở chế độ truyền dữ liệu 5Gbps. |
| BIOS / firmware | UEFI/BIOS dành cho model F1502ZA/X1502ZA; khi thay hoặc nạp firmware cần dùng đúng BIOS của nền máy và đúng cấu hình phần cứng. |
| Tản nhiệt / adapter | ASUS công bố adapter 65W đầu 4.5mm cho cấu hình dùng bộ xử lý Alder Lake P-series như i3-1220P. |
| Ghi chú cấu hình | Mã 69N1EDM18C00 được thị trường linh kiện ghi cho F1502ZA i3-1220P, nhưng cũng xuất hiện ở một số listing i3-1220P. Vì vậy service P/N, CPU và dung lượng RAM onboard là các dấu hiệu nhận diện cấu hình chính xác hơn chỉ dùng mã 69N1EDM18C00. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Core i3-1220P · 4GB onboard | Intel Core i3-1220P · Intel UHD Graphics | 4GB DDR4 onboard + 1 khe SO-DIMM | ASUS 90NB0VX0-R00030 · platform F1502ZA/X1502ZA |
| Core i3-1220P · 8GB onboard | Intel Core i3-1220P · Intel UHD Graphics | 8GB DDR4 onboard + 1 khe SO-DIMM | ASUS 90NB0VX0-R00040 · platform F1502ZA/X1502ZA |
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter, jack DC-in, pin, mạch nguồn đầu vào hoặc linh kiện nguồn trên main có thể gây lỗi. | Thử adapter 65W tốt, kiểm tra jack DC-in, cô lập pin rồi đo các đường nguồn đầu vào trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS, RAM onboard/SO-DIMM, màn hình/cáp màn hình hoặc khối CPU/Intel UHD có thể gây lỗi. | Tháo SO-DIMM để kiểm tra riêng RAM onboard, thử màn hình ngoài qua HDMI, kiểm tra cáp màn hình và POST/BIOS trước khi khoanh vùng main. |
| Treo, khởi động lại hoặc lỗi bộ nhớ | SO-DIMM, RAM onboard, nhiệt độ, SSD hoặc nguồn VRM có thể làm hệ thống mất ổn định. | Kiểm tra riêng RAM onboard và SO-DIMM, chạy memory test/SSD test, theo dõi nhiệt độ rồi đánh giá nguồn trên bo nếu lỗi còn lặp lại. |
| USB-C hoặc USB-A mất dữ liệu / chập chờn | Cáp/thiết bị ngoại vi, chân cổng, nguồn USB hoặc đường tín hiệu trên main có thể là nguyên nhân. | Đổi thiết bị và cáp đã biết tốt, kiểm tra từng cổng riêng, sau đó kiểm tra chân cổng và nguồn/tín hiệu trên main. |
| BIOS không nhận SSD NVMe hoặc ổ mất kết nối | SSD, socket M.2, nguồn cấp SSD hoặc đường PCIe trên main có thể gây lỗi. | Thử SSD NVMe tốt, vệ sinh/kiểm tra socket M.2, xác nhận BIOS nhận ổ rồi kiểm tra nguồn và đường PCIe nếu lỗi vẫn còn. |
| Mất Wi-Fi/Bluetooth hoặc kết nối chập chờn | Card WLAN, anten, driver/BIOS, socket hoặc đường giao tiếp trên main có thể gây lỗi. | Kiểm tra driver/BIOS, tháo lắp card WLAN và anten, thử card tốt trước khi kết luận lỗi socket hoặc đường main. |
Hướng dẫn thay main và kiểm tra sau lắp
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi thường gặp về Main ASUS Vivobook F1502ZA i3-1220P 69N1EDM18C00
Main 69N1EDM18C00 có đúng dùng cho ASUS Vivobook F1502ZA i3-1220P không?
Có. Mã 69N1EDM18C00 được ghi nhận trực tiếp trên main ASUS Vivobook F1502Z/F1502ZA dùng Core i3-1220P. Laptop LD có thể đối chiếu thêm service P/N và ảnh main cũ để xác nhận đúng biến thể.
Main i3-1220P này có sẵn bao nhiêu RAM?
ASUS có hai service main i3-1220P: 90NB0VX0-R00030 có 4GB DDR4 onboard và 90NB0VX0-R00040 có 8GB DDR4 onboard. Cả hai đều có thêm 1 khe SO-DIMM; vì vậy cần đọc đúng service P/N trên bo để xác định dung lượng RAM hàn.
Main Core i3-1220P dùng Intel Iris Xe hay Intel UHD Graphics?
Core i3-1220P trên F1502ZA được ASUS công bố dùng Intel UHD Graphics. Ghi chú Iris Xe của ASUS áp dụng cho các phiên bản Core i5/i7/i9 đáp ứng điều kiện bộ nhớ dual-channel, không áp dụng cho bản i3-1220P.
Khi mua main có kèm SSD, RAM SO-DIMM, Wi-Fi, tản nhiệt và adapter không?
Mainboard gồm CPU, RAM onboard và các linh kiện hàn trực tiếp trên bo. SSD, RAM SO-DIMM, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter và các cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
