Main ASUS GL503VD | FX503VD | FX63VD | FX503VM | FZ63VD | GL503VE | CPU i7-7700HQ | DABKLMB28A0
ASUS GL503VD / FX503VD / FX63VD / FX503VM / FZ63VD / GL503VE là một nhóm laptop gaming 15.6" dùng chung nền tảng i7-7700HQ và board DABKLMB28A0, nhưng bản chất sử dụng khác hẳn laptop văn phòng: ngoài lỗi không lên nguồn, cắm sạc không vào, bật lên rồi tắt, nhóm máy này còn rất hay gặp chạy game một lúc thì sập, mở game hoặc phần mềm đồ họa là khựng rồi đen màn, quạt hú lớn nhưng FPS tụt mạnh, treo logo do SSD/HDD lỗi, USB 3.0 nhận chuột/box ổ cứng rồi rớt, HDMI mất tín hiệu khi xuất màn rời, máy nóng khu vực GPU rồi tự tắt hoặc pin sạc chậm khi vừa cắm sạc vừa tải nặng. Điểm khác biệt theo từng nhánh là: GL503VD / FX503VD / FX63VD / FZ63VD thường thiên về GTX 1050, GL503VE thiên về GTX 1050 Ti, còn FX503VM / GL503VM là nhánh cao hơn với GTX 1060. Vì vậy lỗi hay dồn vào khối nguồn CPU HQ, khối nguồn GPU rời, RAM DDR4 bus 2400, SSD M.2 + HDD 2.5", cổng HDMI / USB 3.0 / USB-C và cụm tản nhiệt kép khi máy đã dùng game hoặc đồ họa lâu năm.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã DABKLMB28A0 cho đúng nhóm máy GL503VD / FX503VD / FX63VD / FX503VM / FZ63VD / GL503VE.
- Đây là board gaming dùng chung cho nhiều model, nên bắt buộc đối chiếu đúng nhánh GPU, cụm cổng, cụm tản nhiệt, vị trí jack sạc, cổng HDMI/USB-C và bo phụ I/O theo thân máy thực tế.
- Nên test nhanh theo checklist: nguồn, sạc, nhận RAM, nhận SSD/HDD, USB, HDMI, bàn phím, Wi-Fi, loa và quạt trước khi giao.
- Phù hợp lỗi lặp như không nguồn, không sạc, game một lúc thì sập, mở đồ họa là đen màn, lỗi USB/HDMI, lỗi pin hoặc lỗi lưu trữ.
- Thay bo mạch chủ laptop + vệ sinh bụi sâu + thay keo tản đúng chuẩn gaming + kiểm tra quạt, heatsink, jack sạc, SSD/HDD và VRAM/GPU theo model.
- Chạy test nguồn, test sạc-xả, test game/đồ họa, test HDMI/USB và test tải nhiệt để hạn chế lỗi “vào máy bình thường nhưng chơi mới lộ”.
Mua DABKLMB28A0: đúng nhánh GPU – đúng cổng – đúng thân máy gaming ASUS
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã board: DABKLMB28A0
- Nhóm máy: GL503VD / FX503VD / FX63VD / FX503VM / FZ63VD / GL503VE
- Cần đối chiếu: jack sạc ASUS, HDMI, USB 3.0, USB-C, LAN RJ45, audio, RAM DDR4, SSD M.2, HDD 2.5" và đúng nhánh GTX 1050 / 1050 Ti / 1060
Hợp máy không nguồn/không sạc, đen màn khi mở game, nóng sập, lỗi HDMI/USB, lỗi pin, lỗi SSD/HDD hoặc lỗi GPU.
- Kiểm tra đường sạc công suất cao & mạch nhận nguồn trước/sau khi thay
- Vệ sinh tản kép + thay keo, test nhiệt i7-7700HQ và GPU theo đúng nhánh máy
- Test RAM/SSD/HDD/USB/HDMI/Wi-Fi/audio theo checklist gaming
Gọi/nhắn để đối chiếu đúng board DABKLMB28A0, đúng nhánh GPU và đúng thân máy thực tế trước khi chốt.

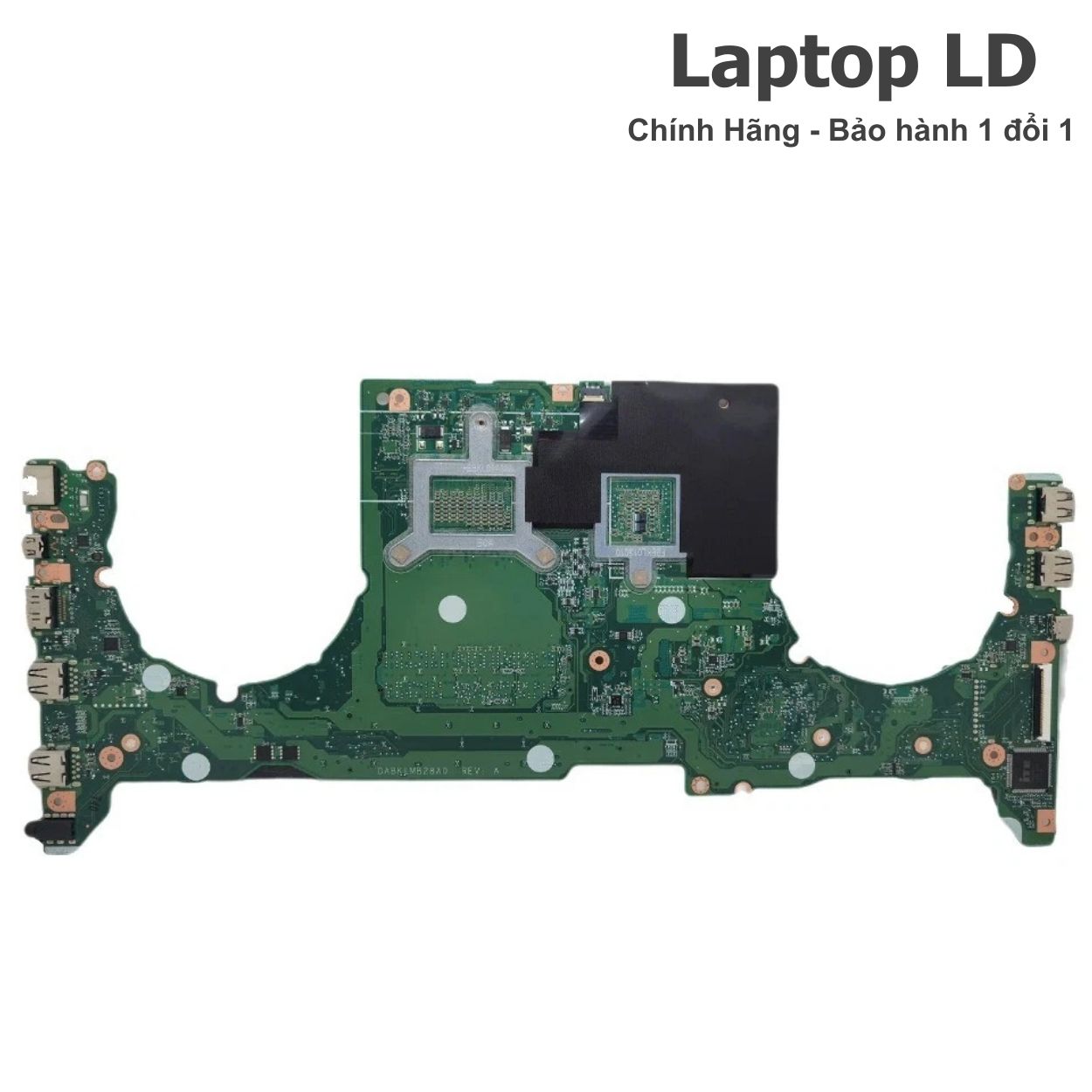

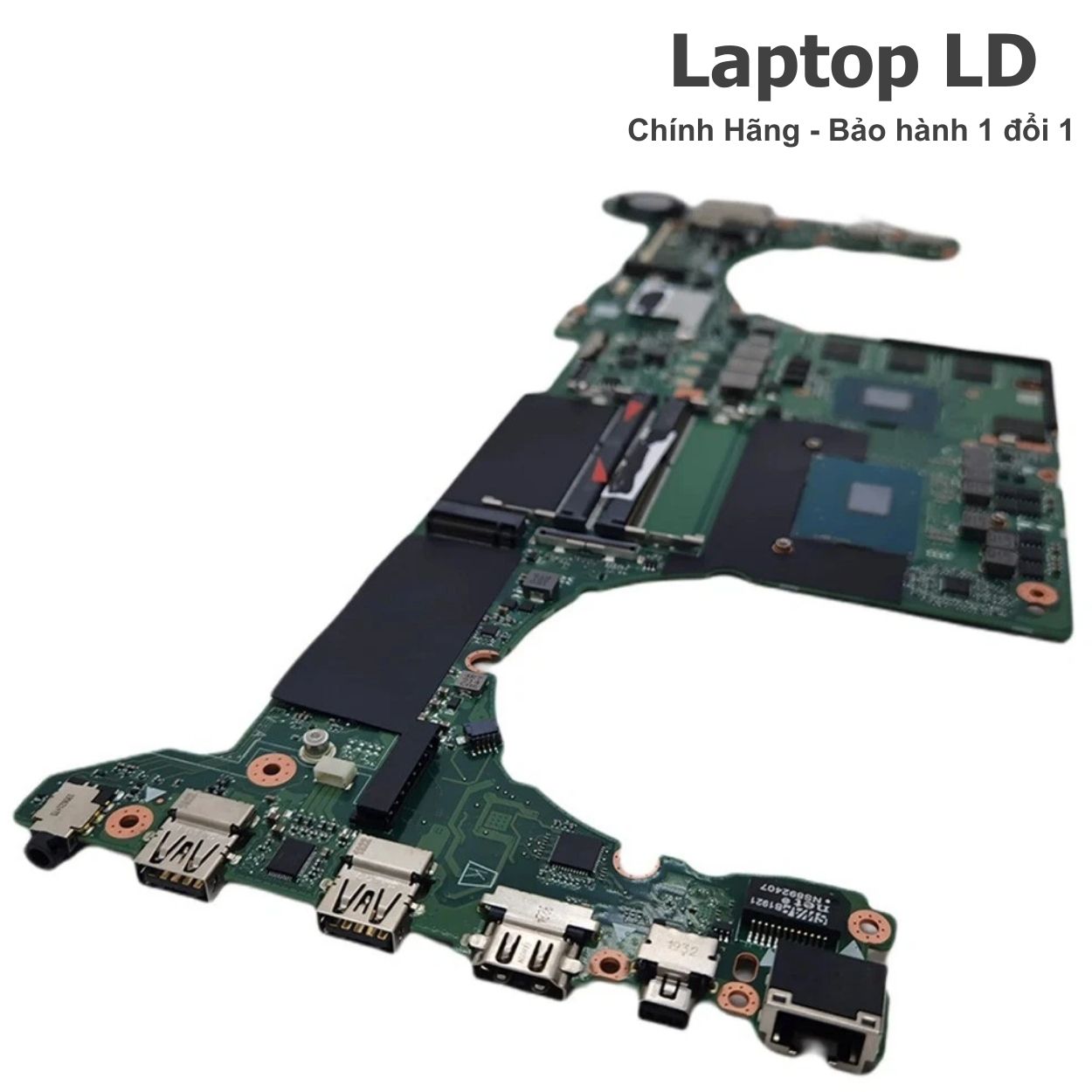

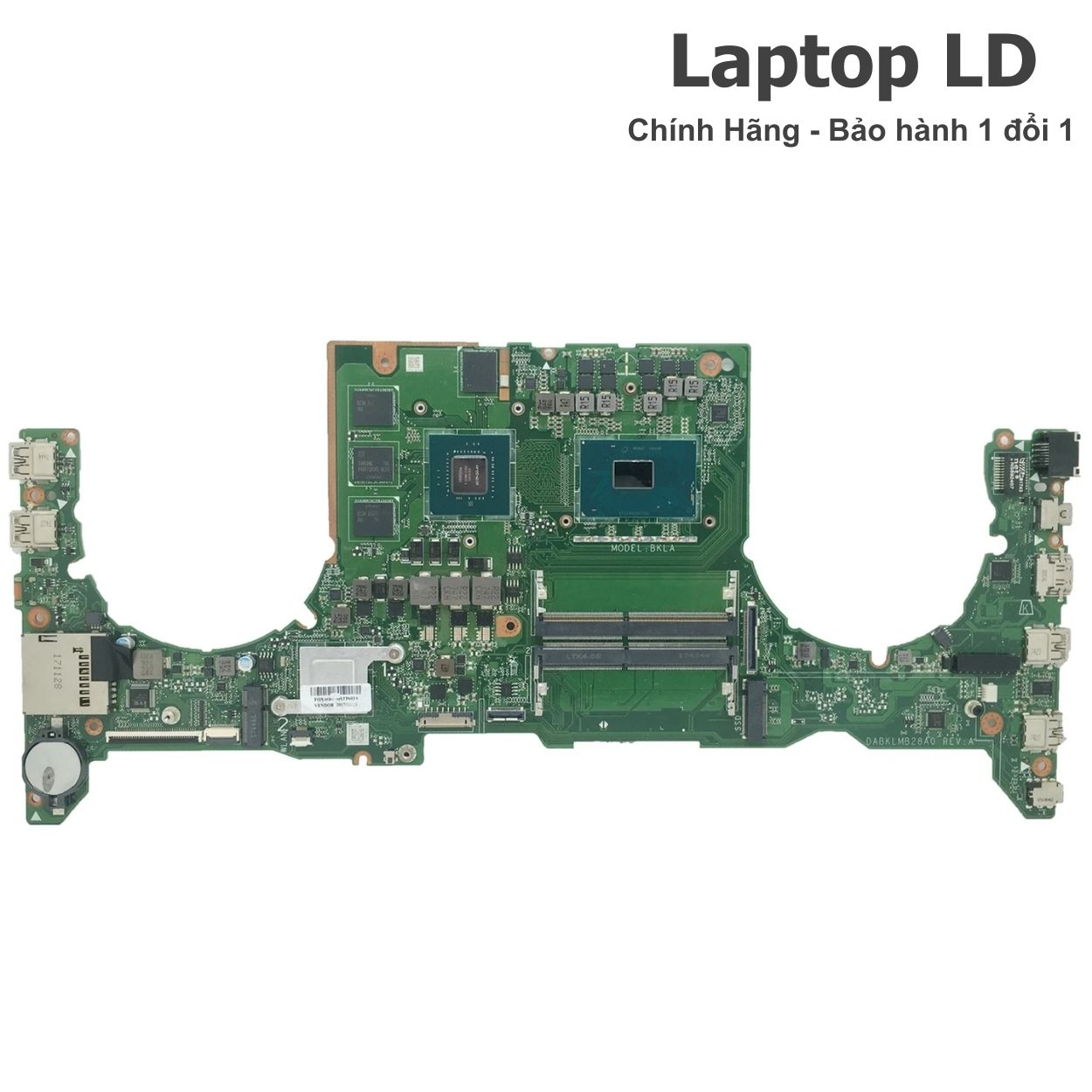

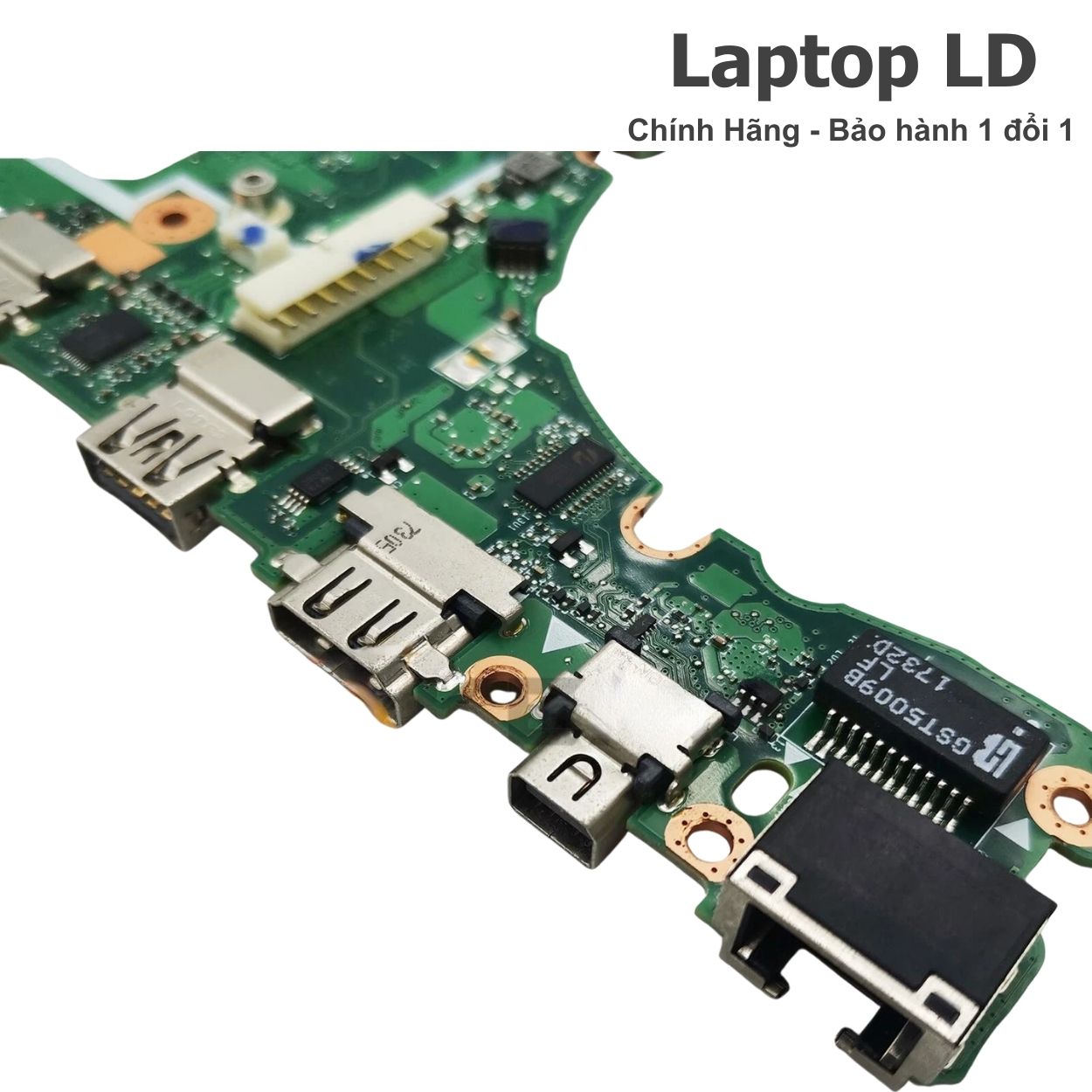

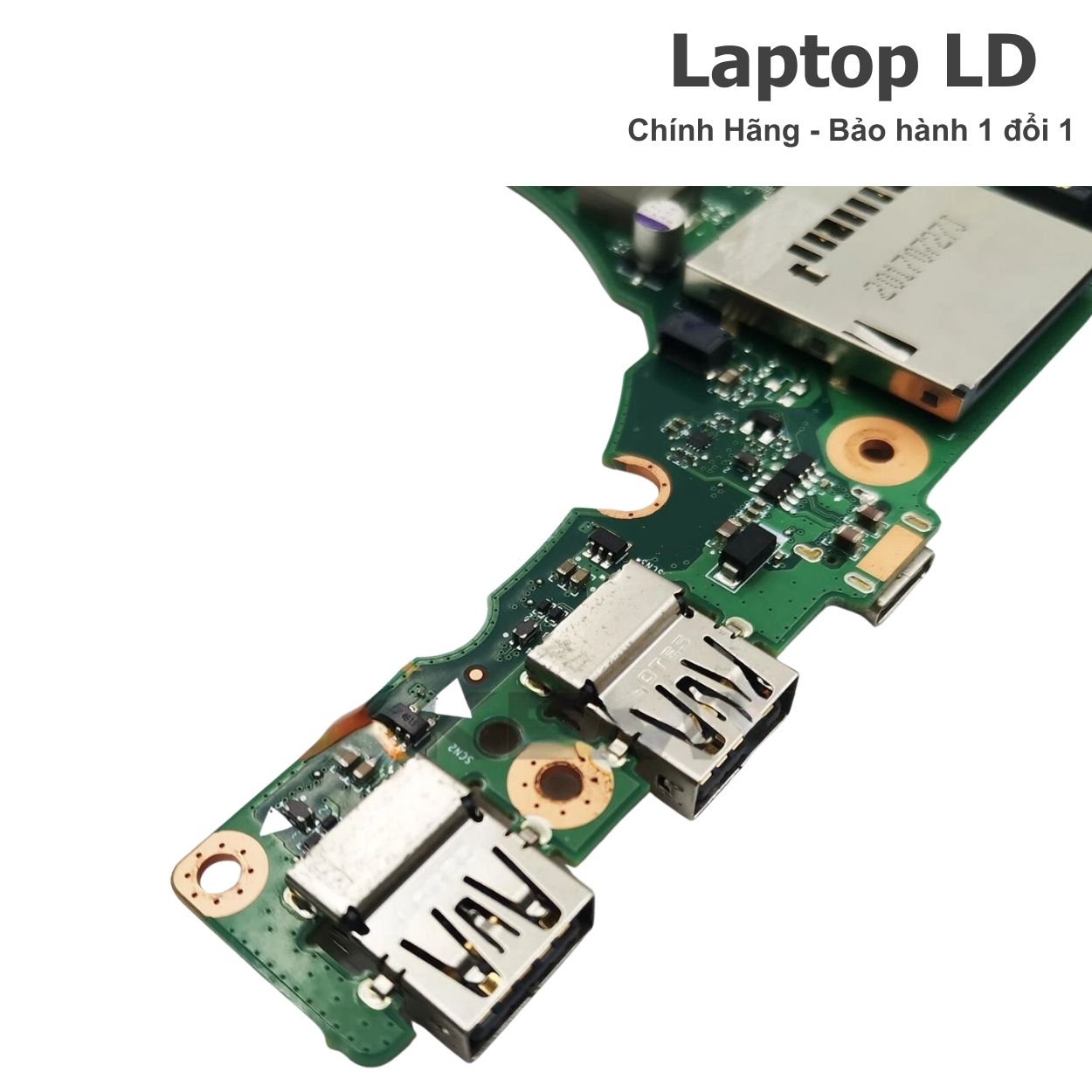

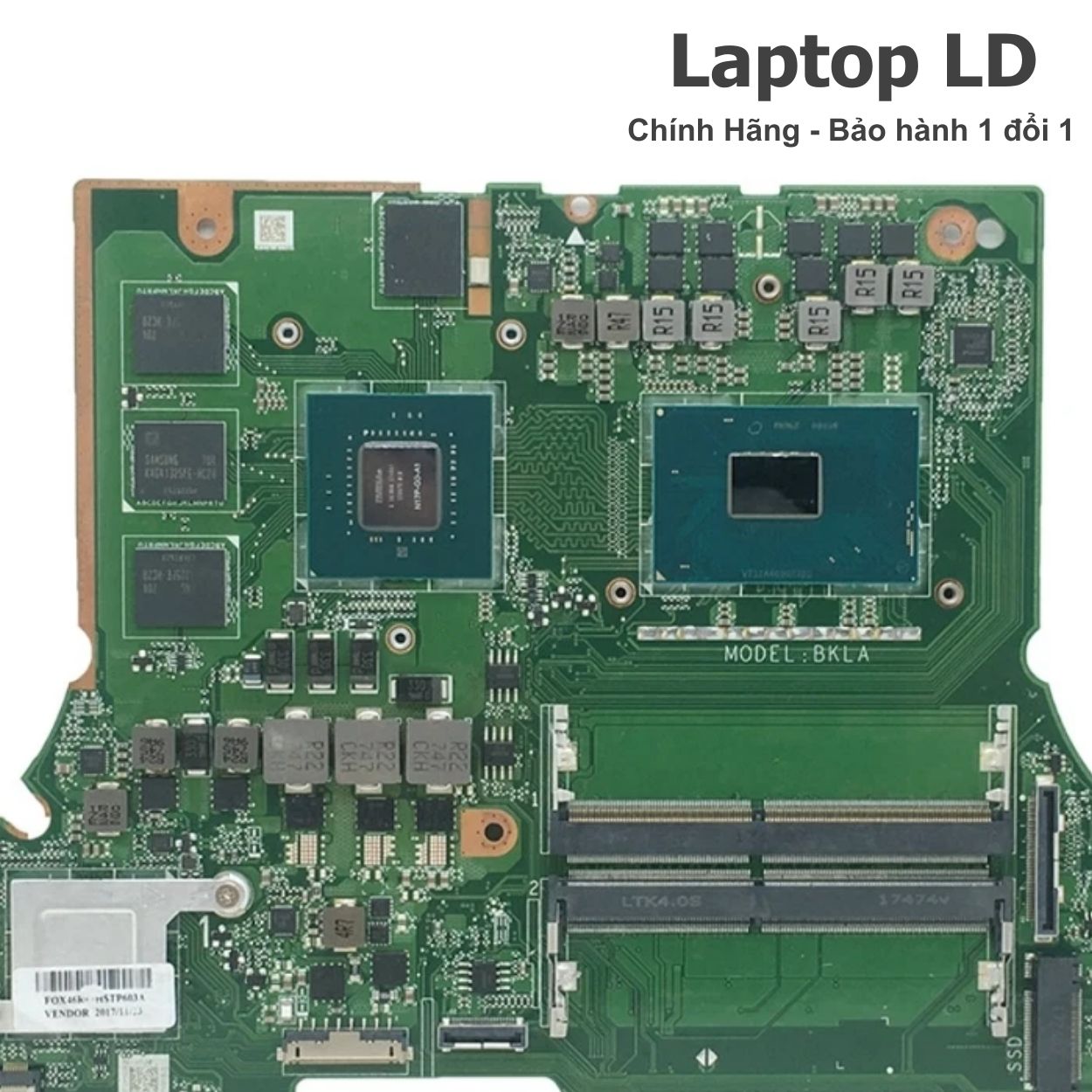

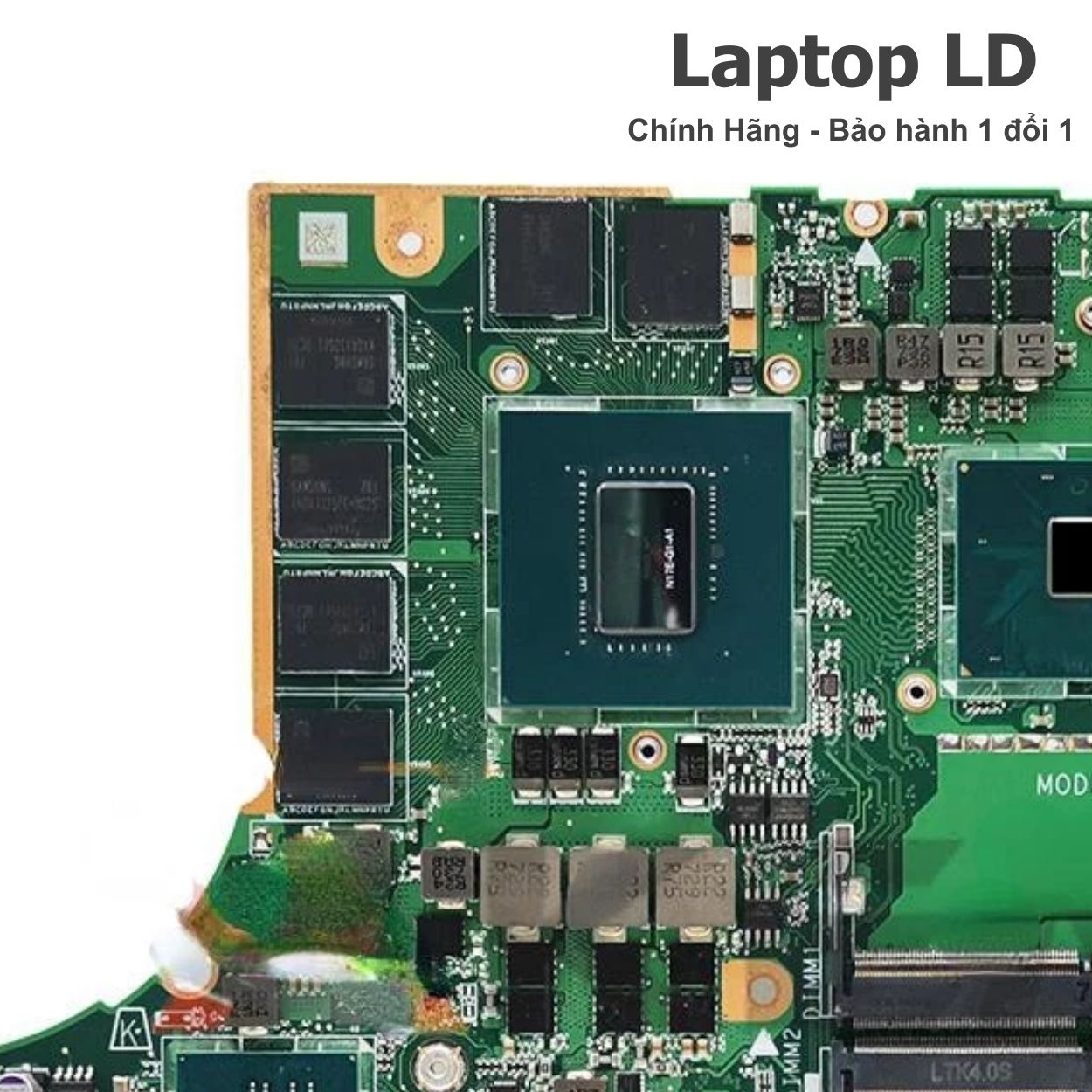

Hình ảnh tham khảo (DABKLMB28A0 & cụm cổng)
- Không nhận sạc / sạc chập chờn khi đang tải: dòng gaming này dùng adapter công suất lớn, nên lỗi không chỉ ở jack sạc mà còn có thể nằm ở nhánh nguồn vào. Nên test vừa sạc vừa chạy tải để xem pin có tụt ngược hay không.
- Mở game hoặc phần mềm đồ họa là đen màn: đây là lỗi rất đặc trưng của board gaming dùng GPU rời GTX. Nếu vào Windows bình thường nhưng chỉ lỗi khi mở game, cần ưu tiên khoanh vùng GPU, VRAM, nguồn GPU và nhiệt.
- Chơi một lúc thì sập: nhóm GL503/FX503 thường lộ bệnh khi heatsink bẩn, quạt yếu, keo tản khô hoặc nguồn CPU/GPU xuống theo nhiệt. Bắt buộc chạy tải có thời gian mới kết luận đúng.
- FPS tụt mạnh dù quạt hú lớn: khác với laptop văn phòng, lỗi này trên gaming có thể do throttling CPU HQ, throttling GPU hoặc VRM nóng, không chỉ đơn giản là nóng CPU.
- Treo logo / boot chậm do SSD hoặc HDD: dòng này thường dùng combo SSD M.2 + HDD 2.5", nên phải tách riêng từng ổ để khoanh vùng. Không nên quy lỗi motherboard quá sớm.
- USB 3.0 nhận rồi rớt: hay gặp khi cắm chuột gaming, box SSD, receiver hoặc tay cầm; cần test vừa copy file vừa cắm thiết bị ngoại vi để bắt đúng bệnh.
- HDMI mất tín hiệu khi xuất màn ngoài: trên laptop gaming, lỗi này hay lộ khi đổi độ phân giải, bật game toàn màn hình hoặc cắm màn rời tần số quét cao. Cần test đúng kiểu sử dụng thực tế.
- Pin sạc rất chậm hoặc tụt khi chơi game: đây là biểu hiện cần phân biệt giữa “máy bình thường” và “mạch nguồn yếu”. Nếu pin tụt bất thường dù cắm sạc chuẩn, cần kiểm tra sâu nhánh sạc và nguồn tải.
- Máy nóng khu vực GPU hơn CPU: riêng nhánh GL503VE / FX503VM / GL503VM dùng GPU mạnh hơn sẽ dễ lộ bệnh tải đồ họa, khác với nhánh GTX 1050 cơ bản.
Thông số kỹ thuật nhóm ASUS GL503VD | FX503VD | FX63VD | FX503VM | FZ63VD | GL503VE (DABKLMB28A0)
| Mã board | DABKLMB28A0 |
|---|---|
| Nhóm máy | ASUS GL503VD / FX503VD / FX63VD / FX503VM / FZ63VD / GL503VE |
| Nền tảng | Intel Kaby Lake-H gaming platform |
| CPU | Intel Core i7-7700HQ • 4 nhân 8 luồng • 2.8GHz đến 3.8GHz • 6MB Cache |
| GPU | GTX 1050 trên GL503VD / FX503VD / FX63VD / FZ63VD • GTX 1050 Ti trên GL503VE • GTX 1060 trên FX503VM / GL503VM |
| RAM | DDR4 2400MHz |
| Lưu trữ | SSD M.2 + HDD 2.5" SATA theo cấu hình |
| Màn hình | 15.6" FHD; một số bản 60Hz, một số bản 120Hz tùy model |
| Cổng kết nối | USB 3.0 Type-A • USB-C • HDMI • LAN RJ45 • audio combo |
| Kết nối | Wi-Fi • Bluetooth |
| Trọng lượng | Khoảng 2.3 kg |
| Adapter | ASUS adapter công suất cao cho dòng gaming |
Lưu ý: Dù dùng cùng nền tảng i7-7700HQ và board DABKLMB28A0, nhóm model này không hoàn toàn giống nhau vì khác GPU, khác vỏ máy và khác nhánh tản nhiệt. Khi đặt linh kiện, cần đối chiếu đúng model thực tế và đúng cấu hình GPU.
Khi nào nên thay linh kiện DABKLMB28A0 cho nhóm ASUS GL503 / FX503 / FX63 / FZ63?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Cắm sạc không vào, pin tăng chậm hoặc vừa chơi vừa tụt pin dù đã thử adapter chuẩn.
- Nhấn nguồn không phản hồi, hoặc đèn nguồn sáng nhưng không boot / bật lên rồi tắt lặp lại.
- Mở game hoặc phần mềm đồ họa là đen màn, treo hoặc sập.
- Chơi một lúc nóng lên thì tụt FPS mạnh, khựng máy hoặc tự tắt.
- Treo logo / không nhận SSD hoặc HDD lặp lại dù đã test lưu trữ, RAM và BIOS.
- USB, HDMI, LAN, audio lỗi theo thời gian, rớt thiết bị hay mất tín hiệu khi sử dụng thực tế.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay DABKLMB28A0: phương án nào hợp lý hơn?
- Jack sạc lỏng hoặc adapter yếu: thử sạc chuẩn, sửa jack và test tải trước.
- Treo logo do SSD/HDD yếu: thay ổ hoặc kiểm tra lại đường lưu trữ trước.
- USB/HDMI/Wi-Fi chập chờn do dây, driver, thiết bị ngoài hoặc bo phụ: loại trừ ngoại vi trước khi can thiệp sâu.
- Không lên nguồn/bật tắt do standby suy hoặc lỗi sâu ở khối nguồn.
- Không sạc hoặc tụt pin khi tải do mạch sạc/nguồn vào lỗi sâu.
- Mở game là đen màn, nóng sập hoặc nhiều cổng gaming lỗi đồng thời dù đã loại trừ SSD/HDD/RAM/quạt.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter ASUS chuẩn → theo dõi pin có tụt khi tải không → kiểm tra jack DC-in → test RAM → test SSD/HDD khác → vệ sinh tản kép + thay keo → test HDMI bằng màn khác → test USB copy file lớn → chạy tải CPU/GPU 20–30 phút để xác định lỗi lặp.
Gợi ý quyết định: nếu đã xử lý jack/tản/RAM/ổ lưu trữ mà vẫn còn lỗi sạc khi tải, đen màn khi mở game, USB/HDMI chập chờn hoặc sập theo nhiệt, nên kiểm tra sâu và cân nhắc thay đúng mã.
Lỗi thường gặp trên nhóm ASUS GL503VD | FX503VD | FX63VD | FX503VM | FZ63VD | GL503VE
- Không nhận sạc / sạc chập chờn khi tải: jack sạc lỏng, nhánh sạc suy hoặc adapter công suất không ổn định.
- Đèn nguồn sáng nhưng không boot: standby yếu, RAM tiếp xúc kém, BIOS hoặc lỗi lưu trữ.
- Mở game là đen màn / sập: GPU rời, nguồn GPU, VRAM hoặc nhiệt tải nặng bất ổn.
- Treo logo / không nhận SSD hoặc HDD: ổ lưu trữ yếu, cáp/slot lỗi, BIOS hoặc nhánh lưu trữ không ổn định.
- USB 3.0 / HDMI / LAN chập chờn: cổng lỏng/oxy hóa, nhánh I/O yếu hoặc cấp nguồn chưa ổn định.
- Tụt FPS mạnh / nóng sập: quạt yếu, keo tản khô, throttling CPU/GPU hoặc VRM nóng.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc không vào / vừa chơi vừa tụt pin |
|---|---|
| Nguyên nhân | Adapter sai chuẩn • jack sạc lỏng • mạch sạc lỗi • nhánh nguồn vào yếu |
| Cách khoanh vùng | Thử adapter đúng chuẩn → theo dõi pin khi tải → test rung đầu sạc → nếu vẫn lỗi, kiểm tra sâu phần sạc/nguồn vào |
| Triệu chứng | Đèn nguồn sáng nhưng không boot / bật lên rồi tắt |
| Nguyên nhân | Nguồn standby 3V/5V suy • RAM lỗi/tiếp xúc kém • BIOS lỗi • chập nhánh phụ |
| Cách khoanh vùng | Test tối giản (RAM/ổ lưu trữ/thiết bị ngoại vi) → vệ sinh RAM → reset BIOS → nếu vẫn lặp, kiểm tra standby/chập tải |
| Triệu chứng | Mở game là đen màn / sập |
| Nguyên nhân | GPU rời lỗi • VRAM bất ổn • nguồn GPU yếu • nhiệt tải nặng |
| Cách khoanh vùng | Vệ sinh tản → thay keo → test game hoặc tải GPU 20–30 phút → nếu vẫn lặp, kiểm tra sâu GPU/VRAM/nguồn GPU |
| Triệu chứng | Treo logo / không nhận SSD HDD |
| Nguyên nhân | Ổ lưu trữ yếu • slot/cáp lỗi • BIOS/nguồn lưu trữ không ổn |
| Cách khoanh vùng | Test SSD/HDD khác → kiểm slot/cáp → reset BIOS → restart vài lần → nếu vẫn lặp, kiểm tra nhánh lưu trữ |
| Triệu chứng | USB hoặc HDMI chập chờn |
| Nguyên nhân | Cổng lỏng/oxy hóa • nhánh I/O yếu • lỗi đường tín hiệu |
| Cách khoanh vùng | Vệ sinh cổng → thử dây/màn/thiết bị khác → copy file lớn hoặc test xuất hình 10–20 phút → theo dõi rớt tín hiệu |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, ngắt pin và xả điện.
- Tháo nắp đáy, SSD M.2, HDD 2.5", RAM DDR4, card Wi-Fi và các module cần thiết; lưu ý đúng vị trí ốc của chassis gaming 15.6 inch.
- Tháo cáp màn hình, bàn phím, touchpad, loa, jack nguồn, quạt, cụm tản và các cáp phụ theo máy.
- Tháo cụm tản nhiệt đúng thứ tự, vệ sinh sạch quạt và heatsink trước khi lắp lại.
- Căn mainboard theo cụm cổng cạnh máy rồi đặt đúng vị trí như quy trình board DABKLMB28A0; test sơ bộ: nhận sạc, lên nguồn, nhận RAM/SSD/HDD, nhận màn.
- Ráp hoàn thiện và test theo checklist: sạc-xả, nhiệt CPU/GPU, USB/HDMI/LAN, Wi-Fi, webcam, âm thanh.
- Chạy test theo thời gian trước khi bàn giao để bắt lỗi “mở game mới sập”, “HDMI dùng lâu mới mất” hoặc “USB dùng box SSD mới rớt”.
Checklist test sau khi mua/thay
- Test sạc: pin tăng ổn định khi nhàn rỗi và không tụt bất thường khi tải.
- Test nguồn: bật/tắt nhiều lần; không lỗi đèn lên nhưng không boot.
- Test RAM: nhận đủ dung lượng; test từng thanh nếu cần.
- Test SSD/HDD: đọc ghi ổn định; restart vài lần để bắt lỗi treo logo.
- Test USB 3.0 / USB-C: cắm box SSD hoặc ổ cứng ngoài, copy file lớn 10–20 phút.
- Test HDMI: xuất hình ổn định trên màn ngoài, không mất tín hiệu giữa chừng.
- Test LAN / Wi-Fi / Bluetooth: kết nối ổn định, không rớt ngẫu nhiên khi dùng liên tục.
- Test nhiệt: chạy tải game hoặc stress CPU/GPU 20–30 phút, theo dõi ổn định.
- Test loa + mic + tai nghe: âm thanh hoạt động ổn định, không rè bất thường.
- Test bàn phím gaming + quạt: bàn phím nhận tốt, quạt chạy đúng cấp tải.
Giá linh kiện & giá thay nhóm ASUS GL503 / FX503 / FX63 / FZ63
Giá DABKLMB28A0 (linh kiện)
Giá phụ thuộc đúng nhánh GPU, tình trạng cụm cổng, tình trạng jack sạc, mức oxy hóa, quạt/tản, SSD/HDD đi kèm và tình trạng tổng thể của board. Trung tâm sẽ đối chiếu đúng model thực tế trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh/kiểm tra cổng và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho nhóm ASUS GL503 / FX503 / FX63 / FZ63 có lấy ngay không?
Nếu có sẵn đúng board và đúng nhánh GPU, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy test sạc, test pin, test SSD/HDD, test HDMI/USB và test tải nhiệt theo thời gian để bắt lỗi, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 9.0/10 (sạc ổn định + boot bền + SSD/HDD nhận chắc + USB/HDMI/LAN/Wi-Fi hoạt động ổn định khi test dài + tải game không còn sập).
Khách gaming: “Máy vào Windows bình thường nhưng mở game một lúc thì nóng, tụt FPS rồi sập, cắm màn ngoài cũng có hôm chớp tín hiệu. Sau khi thay xong máy ổn định hơn, chơi lâu đỡ lỗi và cổng kết nối dùng chắc hơn trước.”
Phản hồi kỹ thuật: “Đã test sạc khi tải, test bật/tắt nhiều lần, test RAM/SSD/HDD, test USB copy file lớn, test HDMI, test Wi-Fi/LAN liên tục, audio và chạy tải CPU/GPU trước khi bàn giao.”
Câu hỏi thường gặp
Nhóm GL503 / FX503 dùng DABKLMB28A0 sạc chập chờn có phải luôn do main không?
Không hẳn. Dòng gaming này trước hết phải loại trừ adapter công suất lớn, jack sạc và tình trạng tụt pin khi tải. Nếu đã thử sạc chuẩn, pin vẫn tăng bất thường hoặc vừa chơi vừa tụt mạnh, lúc đó mới ưu tiên kiểm tra sâu mạch sạc và nguồn vào trên board.
Vì sao máy vào Windows bình thường nhưng mở game lại đen màn hoặc sập?
Đây là lỗi rất đặc trưng của laptop gaming dùng GPU rời. Nguyên nhân có thể do GPU, VRAM, nguồn GPU hoặc nhiệt tải nặng. Cần chạy game hoặc stress GPU đủ thời gian mới kết luận chính xác.
Nhận máy sau thay cần test gì quan trọng nhất?
Nên ưu tiên: test sạc khi tải, test bật/tắt nhiều lần, test SSD/HDD, test USB với box SSD, test HDMI với màn ngoài, test Wi-Fi/LAN liên tục và chạy tải CPU/GPU theo checklist.
