Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Acer Aspire 5 A515-54G
- Mã main
- DA0ZAWMB8E0 · Rev E
- CPU
- Intel Core i5-8265U
- GPU / VGA
- NVIDIA GeForce MX250 2GB GDDR5
- RAM
- 4GB DDR4 onboard + 1 khe
- Lưu trữ
- 1× M.2 2280 PCIe Gen3 NVMe + 1× SATA 2.5″
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

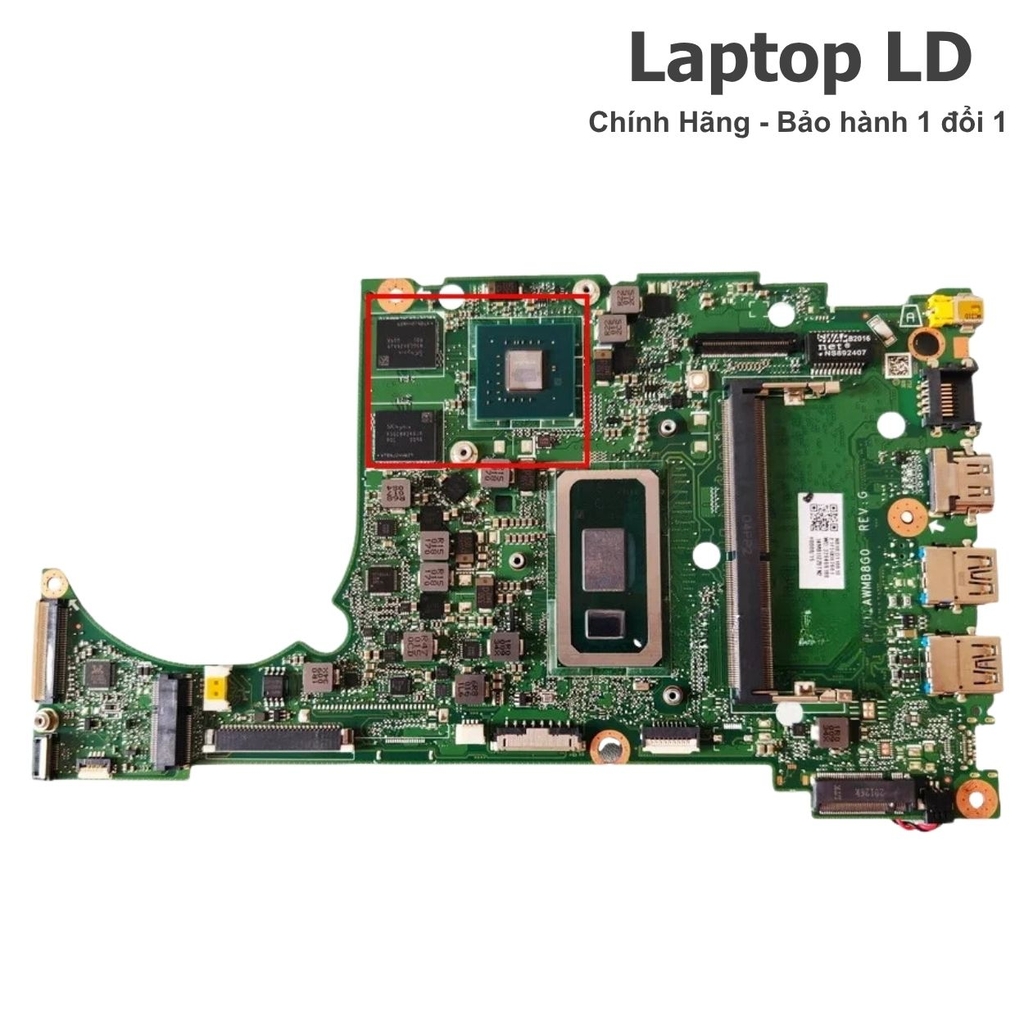

Main Acer Aspire 5 A515-54G | Core i5-8265U | MX250 2GB | DA0ZAWMB8E0 Rev E
Mainboard Quanta ZAW cho Acer Aspire 5 A515-54G, tích hợp Intel Core i5-8265U và NVIDIA GeForce MX250 2GB GDDR5. Phiên bản trong bài khóa theo PCB DA0ZAWMB8E0 Rev E; Acer FRU list xác nhận bản i5-8265U dGPU có 4GB DDR4 onboard và một khe SO-DIMM để nâng cấp.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, marking DA0ZAWMB8E0 Rev E, Acer P/N, 4GB RAM onboard, GPU MX250 và option fingerprint/backlit keyboard trước khi gửi hàng.

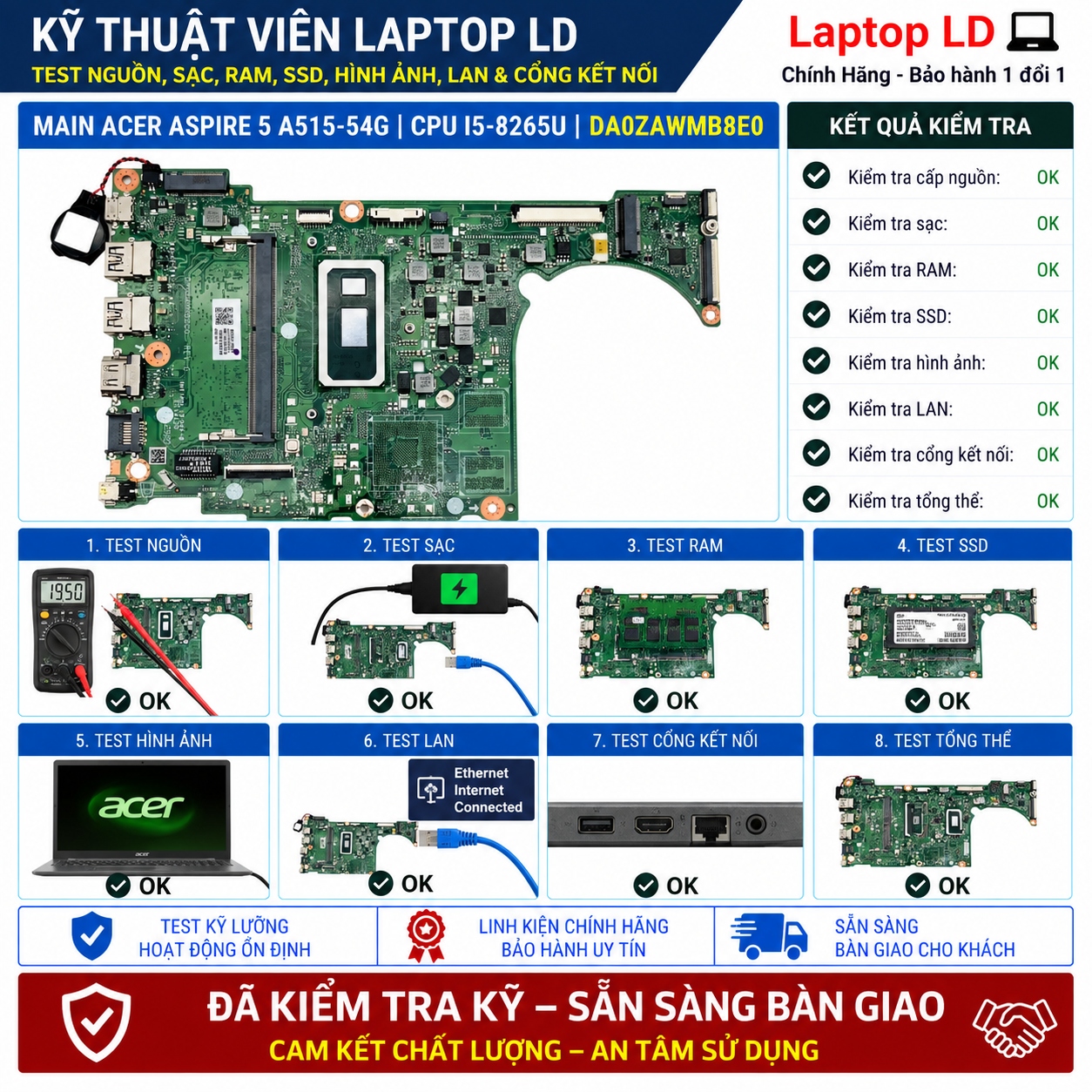

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Acer FRU list xác nhận hai P/N i5-8265U + MX250 2GB trên A515-54G: NB.HDG11.001 và NB.HGJ11.002. Cả hai cùng CPU/GPU nhưng khác option cấu hình; cần ưu tiên tem Acer P/N thực tế trên bo.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Acer Aspire 5 A515-54G
- Mã main / PCB
- Quanta ZAW · DA0ZAWMB8E0
- CPU / SoC

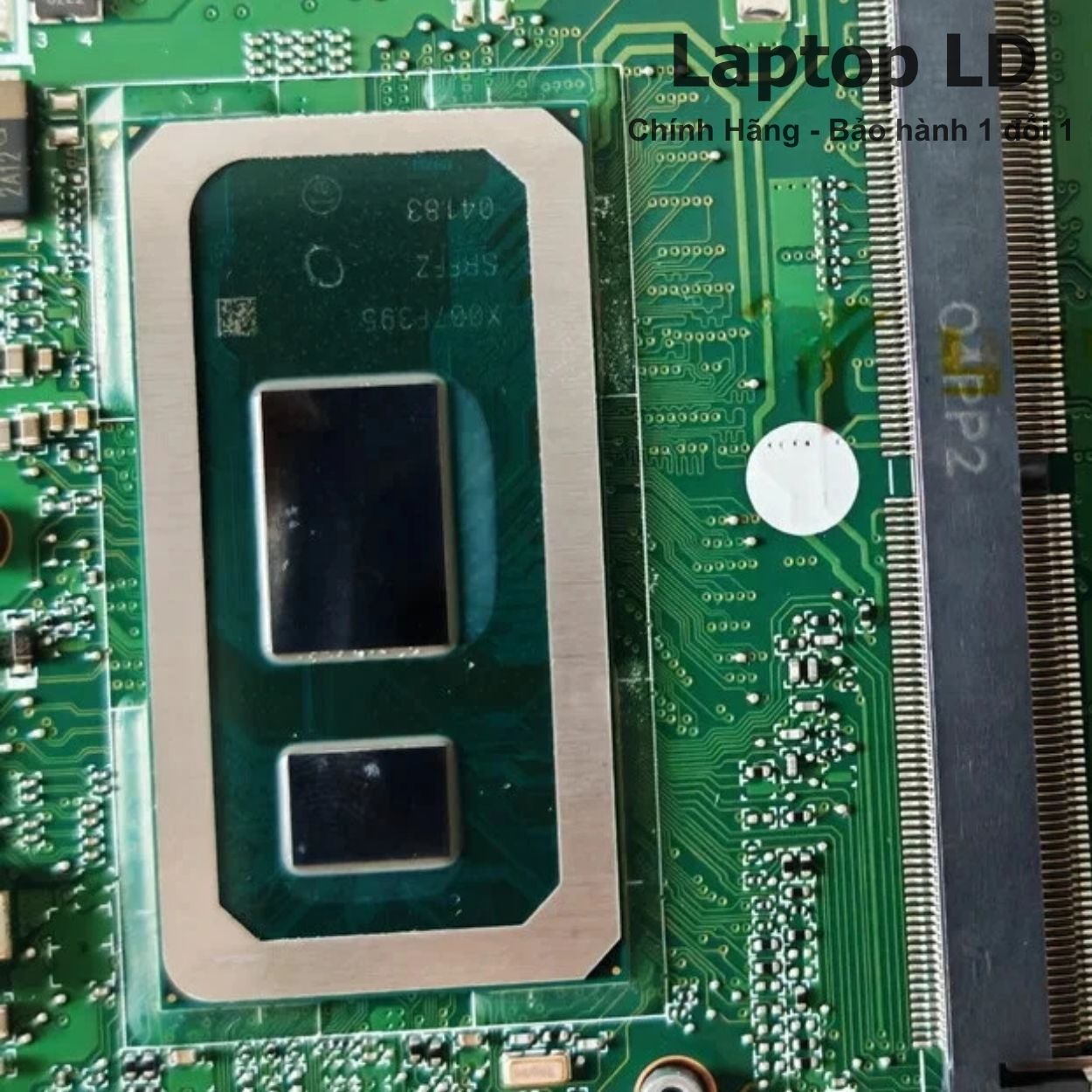

- Intel Core i5-8265U
- RAM / bộ nhớ
- 4GB DDR4 onboard + 1 khe SO-DIMM · tối đa 20GB
- GPU / VGA
- NVIDIA GeForce MX250 2GB GDDR5 + Intel UHD Graphics 620
- SSD / lưu trữ
- 1× M.2 2280 PCIe Gen3 NVMe + 1× SATA 2.5″
- Cổng ngoài

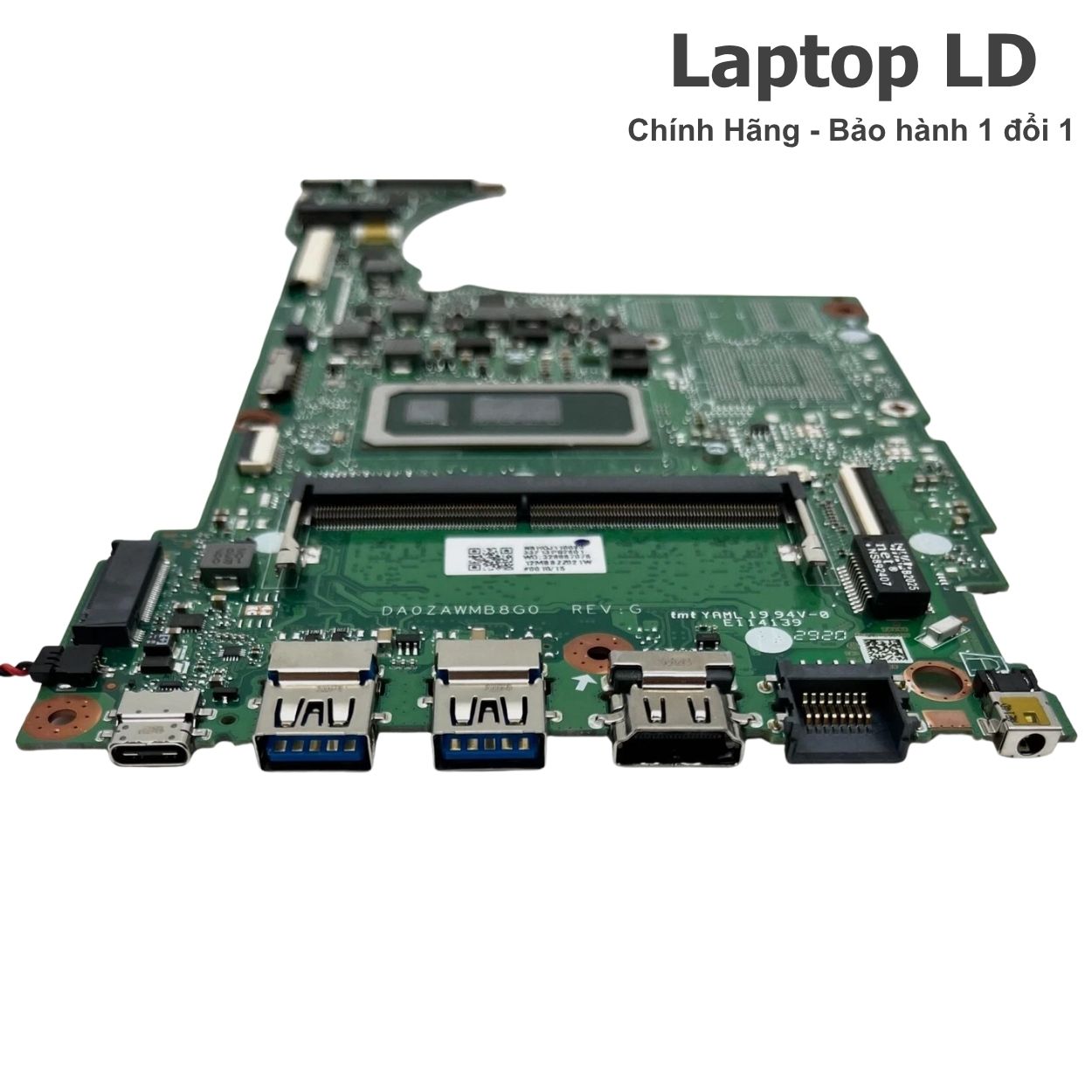

- 1× USB Type-C USB 3.1 Gen 1 5Gbps; 2× USB 3.1 Gen 1 Type-A; 1× USB 2.0 Type-A; HDMI; RJ-45 Gigabit LAN; audio combo 3.5mm; cổng nguồn DC. USB-C của A515-54G không hỗ trợ DisplayPort Alt Mode hay sạc USB Power Delivery.
- Không dây
- Module WLAN rời; SKU A515-54G i5-8265U chính hãng đã xác minh hỗ trợ Wi-Fi 802.11ac và Bluetooth 5.0. Một số cấu hình đời sau của cùng chassis dùng Intel Wi-Fi 6 AX201.
Thông số kỹ thuật bổ sung
| Board revision | Quanta ZAW · DA0ZAWMB8E0 Rev E. Nguồn schematic/boardview xác nhận họ ZAW dùng trên A515-54/A515-54G; BIOS SPI NOR 16MB. |
|---|---|
| OEM part / FRU / SPS / DP/N | Acer NB.HDG11.001 — i5-8265U, 4GB onboard, MX250 2GB, backlit keyboard. Acer NB.HGJ11.002 — i5-8265U, 4GB, MX250 2GB, fingerprint + backlit keyboard. Chọn đúng theo tem P/N và option chassis. |
| Kết nối / I/O đặc trưng | 4GB DDR4 onboard + 1 SO-DIMM; tối đa 20GB theo product sheet. 1 khe M.2 2280 PCIe Gen3 NVMe và bay SATA 2.5″. USB-C 5Gbps data-only, 2 USB-A 5Gbps, 1 USB 2.0, HDMI, RJ-45 và audio. |
| BIOS / firmware | Acer A515-54G dùng BIOS nhánh V1.xx trên platform ZAW; nguồn Acer Community đã ghi nhận V1.18 trên máy A515-54G và board DA0ZAWMB8E0 dùng SPI 16MB. Tính đến 2026 Acer đang đánh dấu cập nhật chứng chỉ Secure Boot cho A515-54G là “Under Process”; khi cập nhật nên tra đúng SNID/part number trên Acer Support. |
| Tản nhiệt / adapter | Acer chính hãng công bố adapter 65W và pin 4-cell 48Wh cho A515-54G i5-8265U + MX250. Khi thay main phải dùng đúng cụm heatpipe/quạt cho bản dGPU MX250 và kiểm tra vật liệu truyền nhiệt trước khi chạy tải. |
| Ghi chú cấu hình | Core i5-8265U, GeForce MX250 2GB, Intel UHD 620 và 4GB DDR4 onboard thuộc main. SO-DIMM, SSD M.2, ổ SATA 2.5″ và card Wi-Fi là linh kiện rời. Bản A515-54 UMA i5-8265U dùng P/N khác, ví dụ NB.HDJ11.002, dù cùng họ DA0ZAWMB8E0. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — A515-54G MX250 | Intel Core i5-8265U | 4GB DDR4 onboard + 1 SO-DIMM · tối đa 20GB | DA0ZAWMB8E0 Rev E · MX250 2GB · P/N NB.HDG11.001 / NB.HGJ11.002 |
| Biến thể gần — A515-54 UMA | Intel Core i5-8265U | 4GB DDR4 onboard + 1 SO-DIMM · tối đa 20GB | Intel UHD 620, không có MX250 · Acer P/N NB.HDJ11.002/NB.HGL11.002 |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

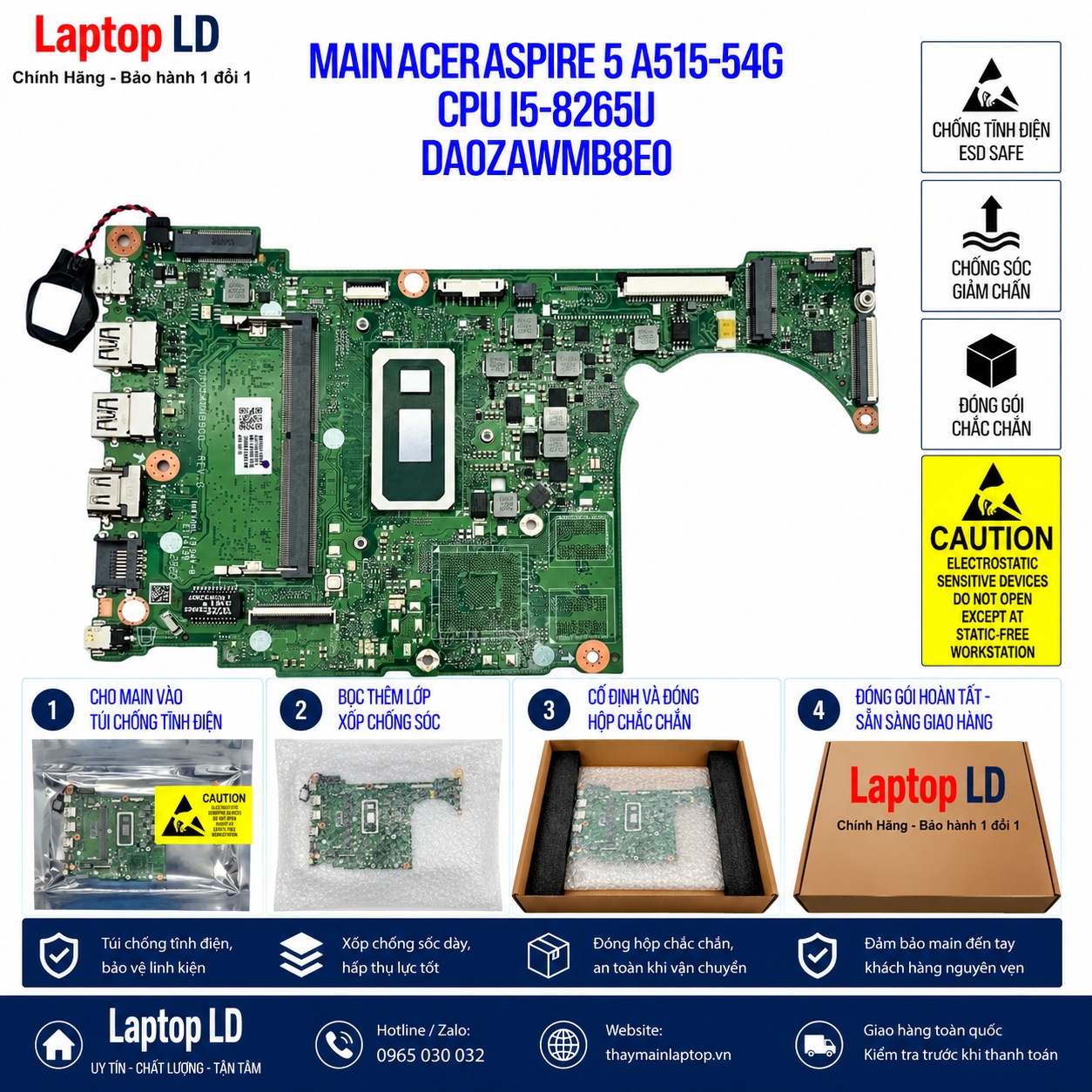

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn, bấm nút nguồn không phản ứng | Adapter 65W, jack DC-in, pin, nguồn chờ, EC hoặc chạm chập trên main. | Thử adapter Acer 65W phù hợp, cô lập pin và thiết bị rời; kiểm tra điện áp đầu vào, nguồn chờ và dòng tiêu thụ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, không POST | RAM onboard/SO-DIMM, BIOS/ME, màn hình/cáp eDP, nguồn CPU/GPU hoặc lỗi phần cứng trên bo. | Tháo SO-DIMM rời để kiểm tra phần RAM onboard, thử module tốt, kiểm tra màn ngoài HDMI và BIOS đúng ZAW trước khi khoanh vùng CPU/GPU. |
| Không nhận RAM hoặc dung lượng RAM bất thường | SO-DIMM, khe RAM, 4GB RAM onboard, nguồn bộ nhớ hoặc bộ điều khiển nhớ trong CPU. | Xác nhận BIOS nhận 4GB onboard trước, sau đó thử SO-DIMM DDR4 đã biết tốt để phân biệt lỗi RAM rời, khe hay RAM hàn trên main. |
| Không nhận SSD M.2 hoặc ổ SATA 2.5″ | SSD/HDD, cáp SATA, socket M.2, nguồn cấp, đường PCIe/SATA hoặc BIOS. | Thử SSD NVMe và ổ SATA đã biết tốt, kiểm tra cáp/connector SATA và thiết lập BIOS trước khi xác định lỗi đường lưu trữ trên main. |
| Không sạc pin hoặc nhận adapter không ổn định | Adapter 65W, jack DC-in, pin, mạch sạc hoặc firmware EC/BIOS. | Đối chiếu adapter Acer đúng điện áp/công suất, kiểm tra jack nguồn và pin; đo đường sạc trước khi kết luận lỗi main. |
| Treo, reset, sọc hình hoặc không nhận GeForce MX250 | Driver/BIOS, tản nhiệt, nguồn GPU, VRAM GDDR5 hoặc chip MX250 trên main. | Kiểm tra Intel UHD trước, cài đúng driver NVIDIA, theo dõi nhiệt/quạt và chạy tải GPU có kiểm soát để phân biệt lỗi phần mềm với mạch MX250/VRAM. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Đối chiếu DA0ZAWMB8E0 Rev E, đúng GPU MX250 và tem Acer P/N; chuyển đúng SO-DIMM, SSD M.2, cáp/ổ SATA, WLAN và cụm tản nhiệt dGPU. Sau lắp vào BIOS xác nhận i5-8265U, RAM và SSD rồi kiểm tra Intel UHD/MX250, HDMI, USB-C data, USB-A, LAN, Wi-Fi/Bluetooth và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Acer Aspire 5 A515-54G i5-8265U MX250 DA0ZAWMB8E0
DA0ZAWMB8E0 Rev E có đúng cho Acer Aspire 5 A515-54G i5-8265U không?
Có. Schematic/boardview xác nhận Quanta ZAW DA0ZAWMB8E0 Rev E thuộc A515-54/A515-54G; Acer FRU list xác nhận riêng A515-54G i5-8265U + MX250 2GB với các P/N NB.HDG11.001 và NB.HGJ11.002.
GPU của bản A515-54G i5-8265U là gì?
Acer chính hãng xác nhận cấu hình A515-54G i5-8265U có NVIDIA GeForce MX250 2GB GDDR5, đồng thời CPU vẫn có Intel UHD Graphics 620 để chạy chế độ đồ họa lai.
RAM và SSD của A515-54G nâng cấp thế nào?
Product sheet Acer ghi 4GB DDR4 onboard và hỗ trợ tổng tối đa 20GB, tức có thể lắp SO-DIMM tối đa 16GB. Máy có khe M.2 PCIe NVMe và bay SATA 2.5 inch nên có thể dùng hai ổ lưu trữ nếu đầy đủ cáp/bracket.
Main được kiểm tra và bảo hành như thế nào?
Main được kiểm tra nguồn, POST/BIOS, RAM onboard/SO-DIMM, SSD, SATA, sạc, Intel UHD/MX250, LAN và các cổng trước khi giao. Laptop LD áp dụng 1 đổi 1 trong 30 ngày theo chính sách công khai và hỗ trợ đối chiếu main cũ trước khi lắp.
