Main ASUS Vivobook Go E1504FA / R1404FA Ryzen 5 7520U
Mainboard nền tảng AMD Mendocino dùng chung family ASUS Vivobook Go E1504FA và R1404FA, tích hợp Ryzen 5 7520U, Radeon 610M và LPDDR5 hàn trên bo. E1504FA là chassis 15,6 inch; R1404FA thuộc nhánh 14 inch. Laptop LD hỗ trợ đối chiếu đúng dung lượng RAM, revision E1404FA_MB và bố trí đầu nối từ main cũ trước khi giao.
Dòng máyASUS Vivobook Go 15 E1504FA / Vivobook Go 14 R1404FA
Mã main / PCBE1404FA_MB
CPU / SoCAMD Ryzen 5 7520U
PCB / DP/N / revisionE1404FA_MB • boardview Rev 2.0; spare E1504FA R5-7520U ghi nhận Rev 2.2
Hỗ trợ trước khi mua: Laptop LD phân loại riêng main Ryzen 5 7520U theo dung lượng LPDDR5 hàn 8GB/16GB và hỗ trợ đối chiếu revision E1404FA_MB, tem part cùng bố trí cổng trước khi giao.
Tình trạng:Main zin nguyên bản; Đã kiểm tra kỹ trước khi giao.

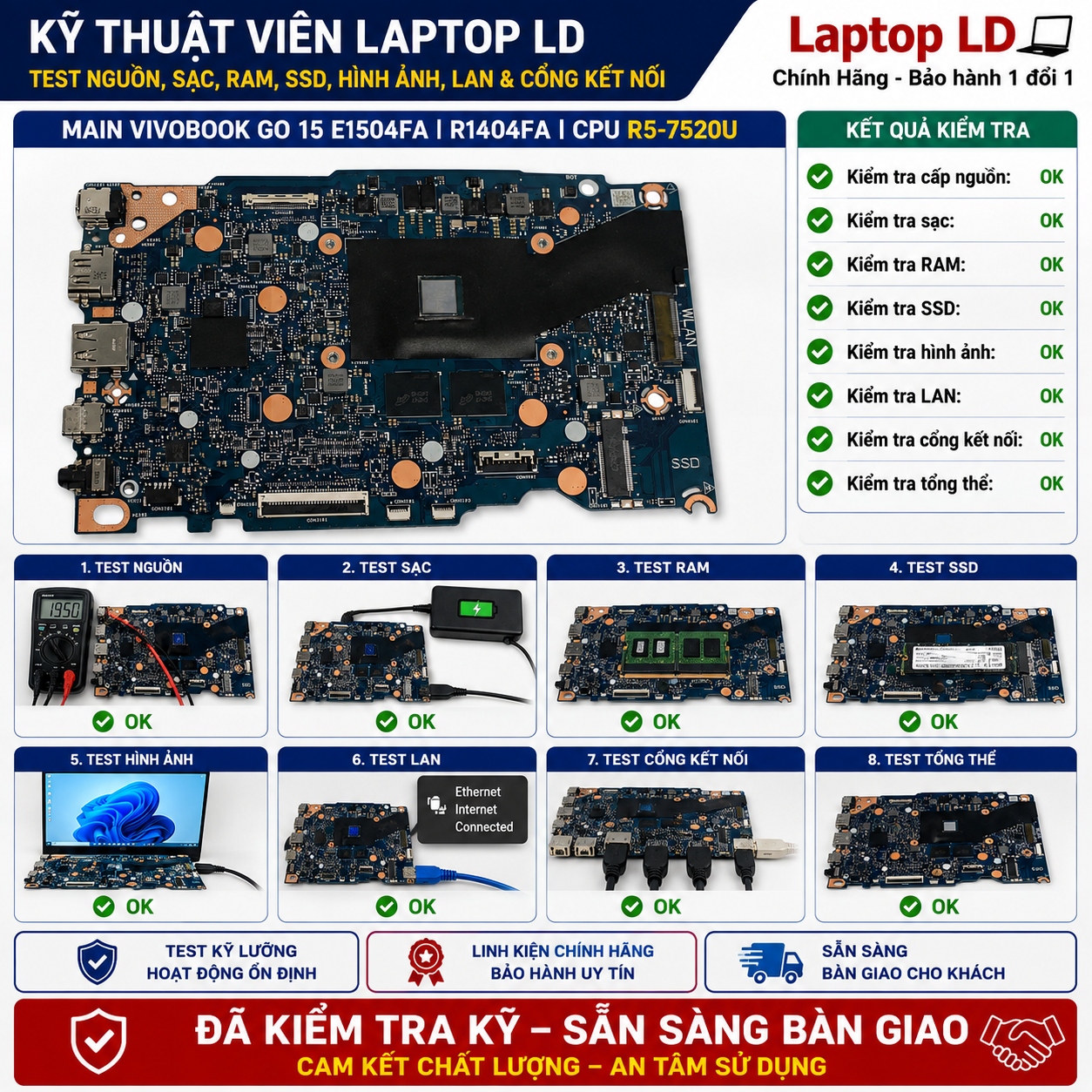

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Ryzen 5 7520U 4 nhân/8 luồng + Radeon 610M; LPDDR5-5500 hàn trên main có bản 8GB/16GB; 1 khe SSD M.2 2280 PCIe 3.0.

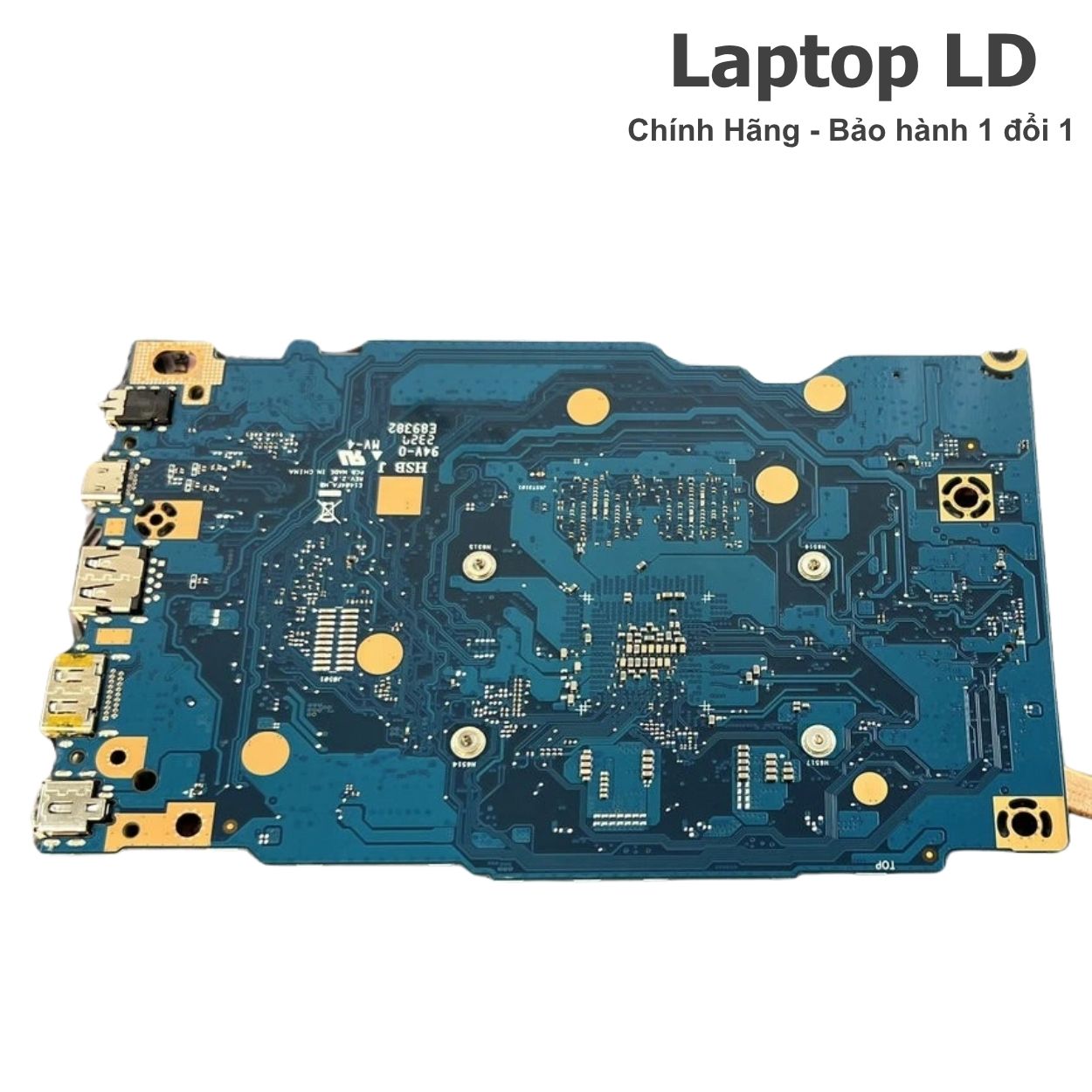

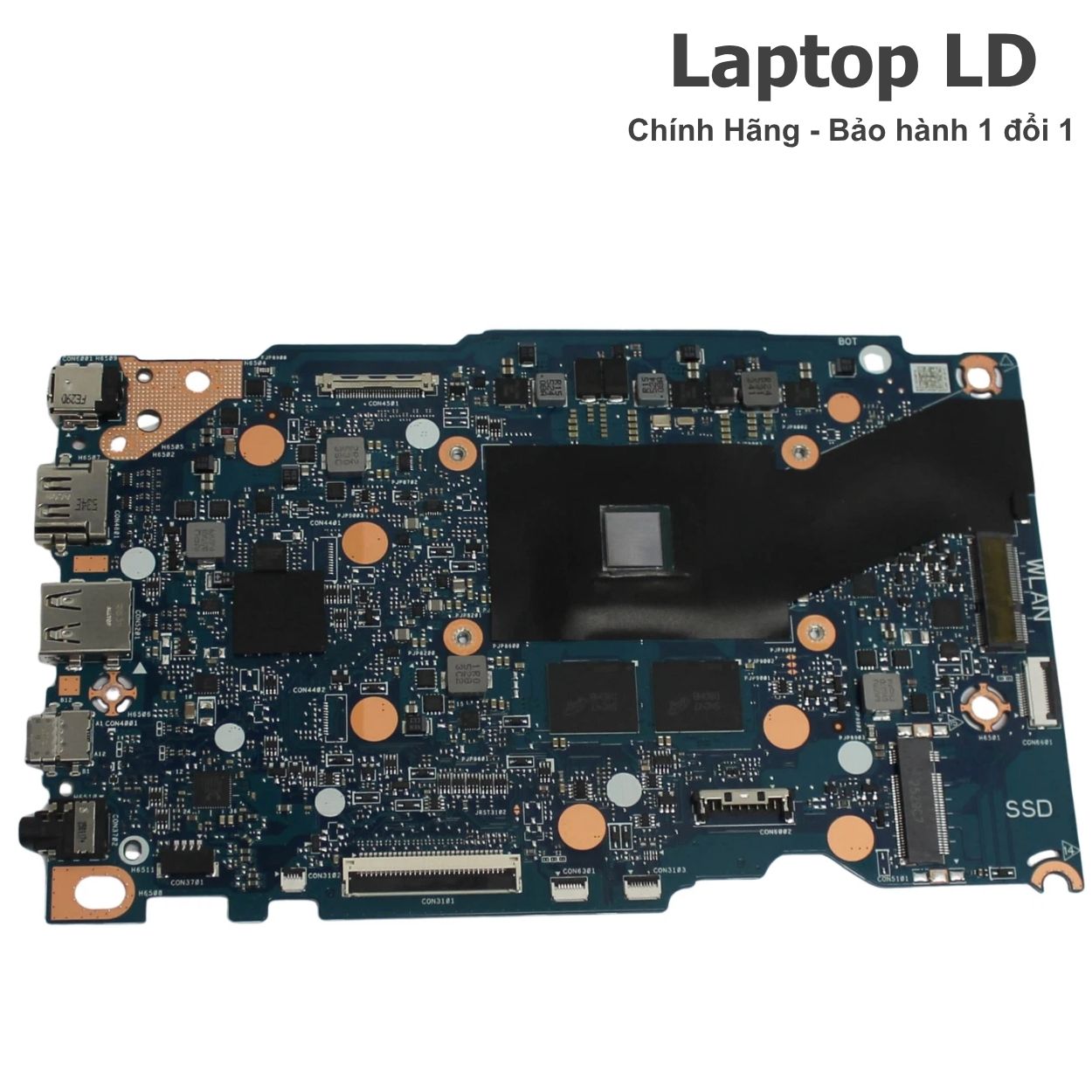

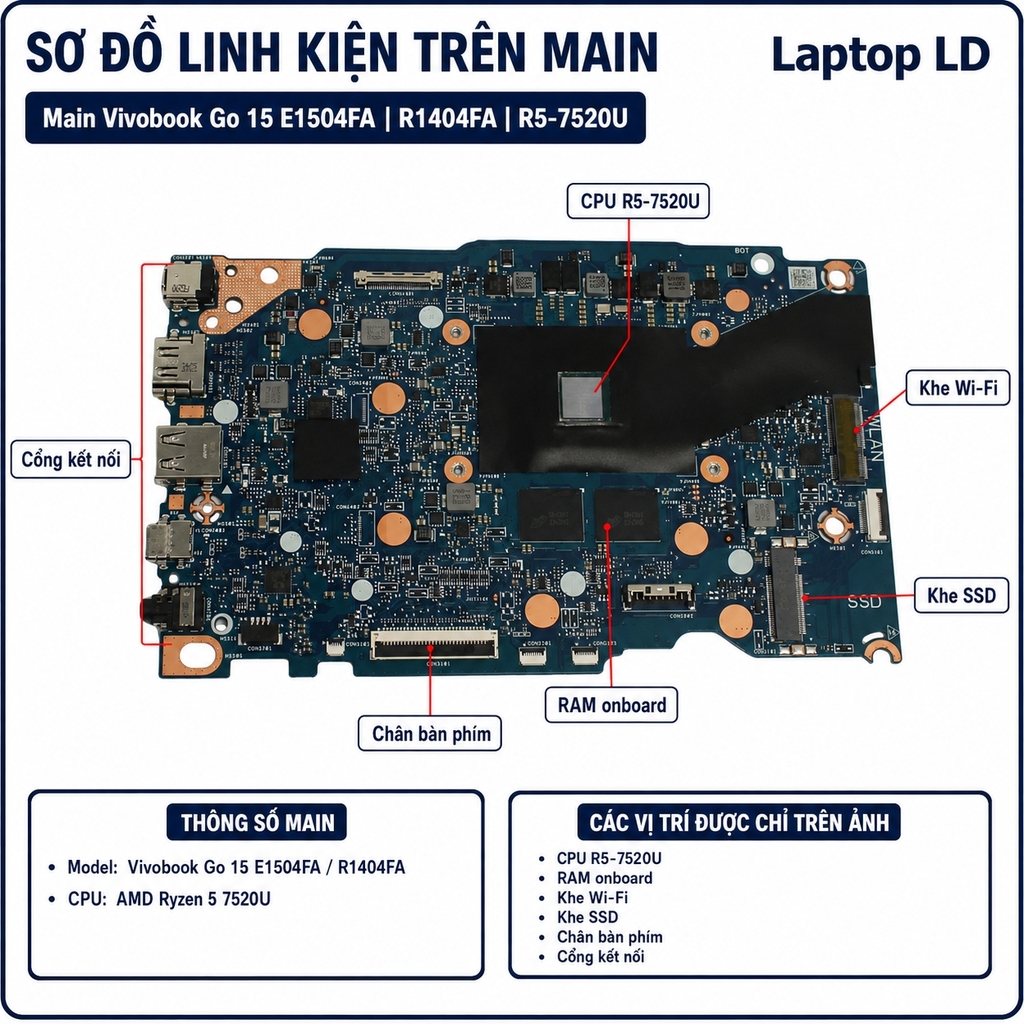

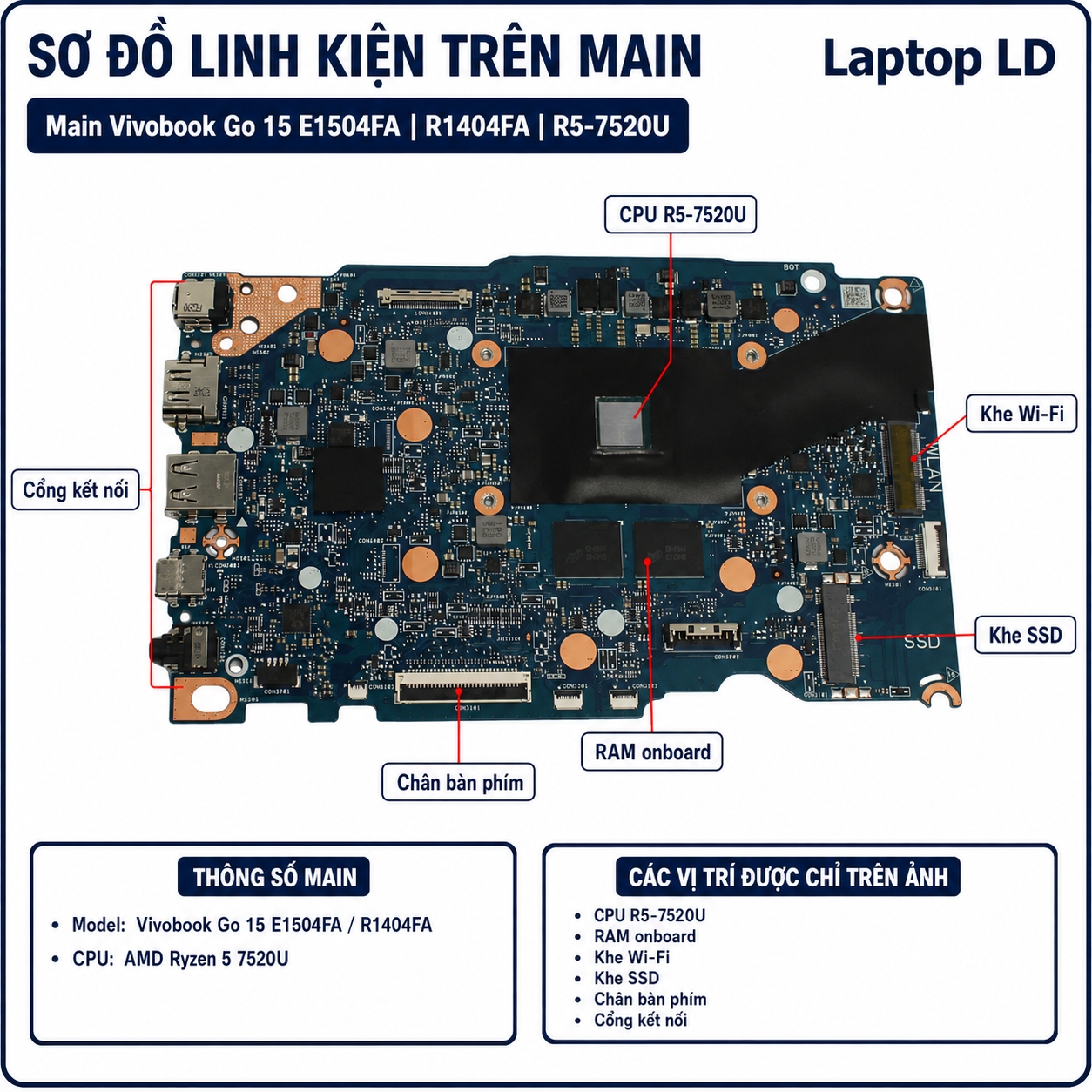

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- ASUS Vivobook Go 15 E1504FA / Vivobook Go 14 R1404FA
- Mã main / PCB
- E1404FA_MB

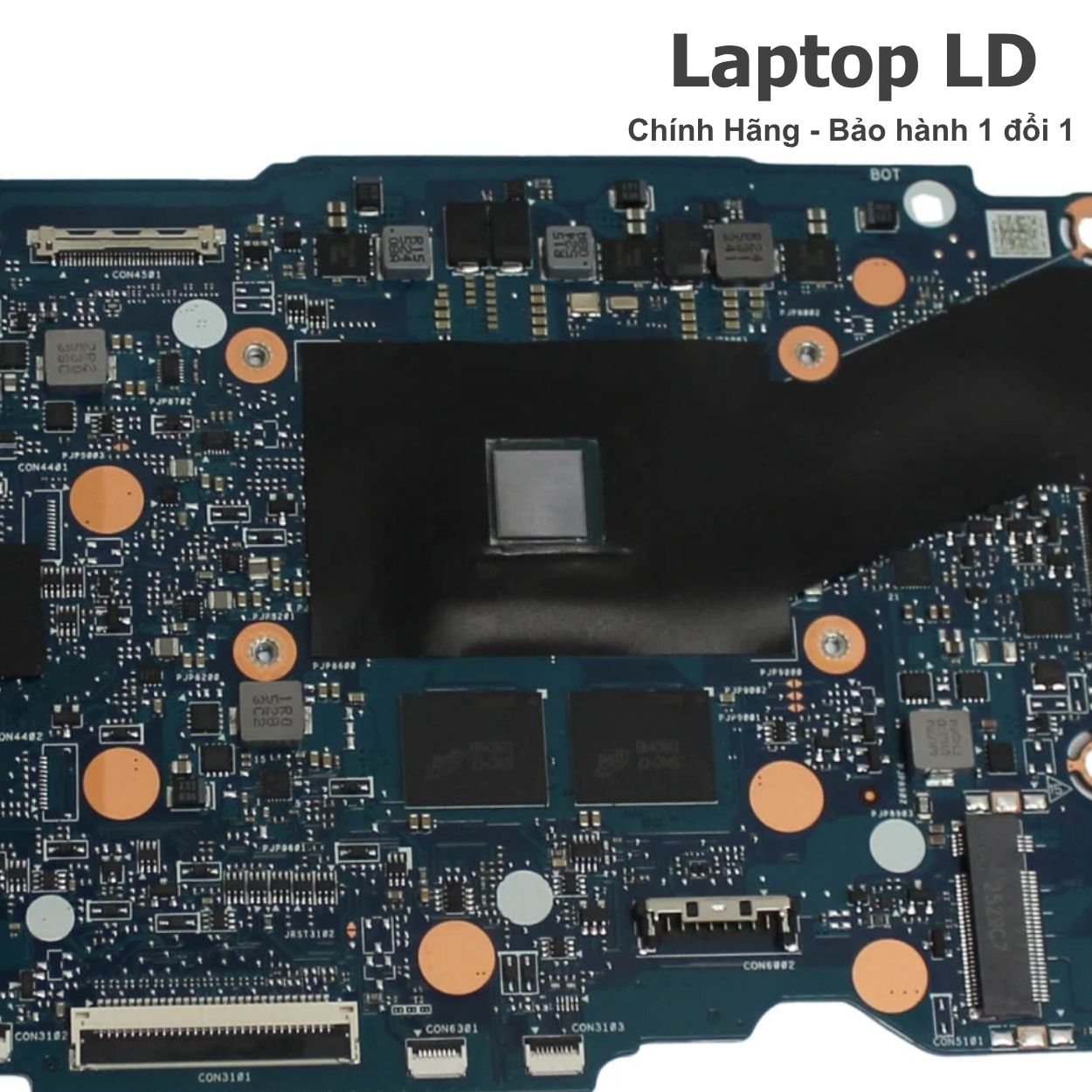

- CPU / SoC
- AMD Ryzen 5 7520U
- RAM / bộ nhớ
- LPDDR5-5500 hàn trên main • Ryzen 5 7520U có biến thể 8GB và 16GB • không có khe RAM nâng cấp
- GPU / VGA
- AMD Radeon 610M tích hợp trong Ryzen 5 7520U • 2 graphics cores • dùng bộ nhớ hệ thống
- SSD / lưu trữ
- 1 khe M.2 2280 PCIe 3.0 • ASUS công bố SSD NVMe 256GB/512GB/1TB tùy SKU • SSD là linh kiện rời; ưu tiên SSD single-sided theo lưu ý ASUS

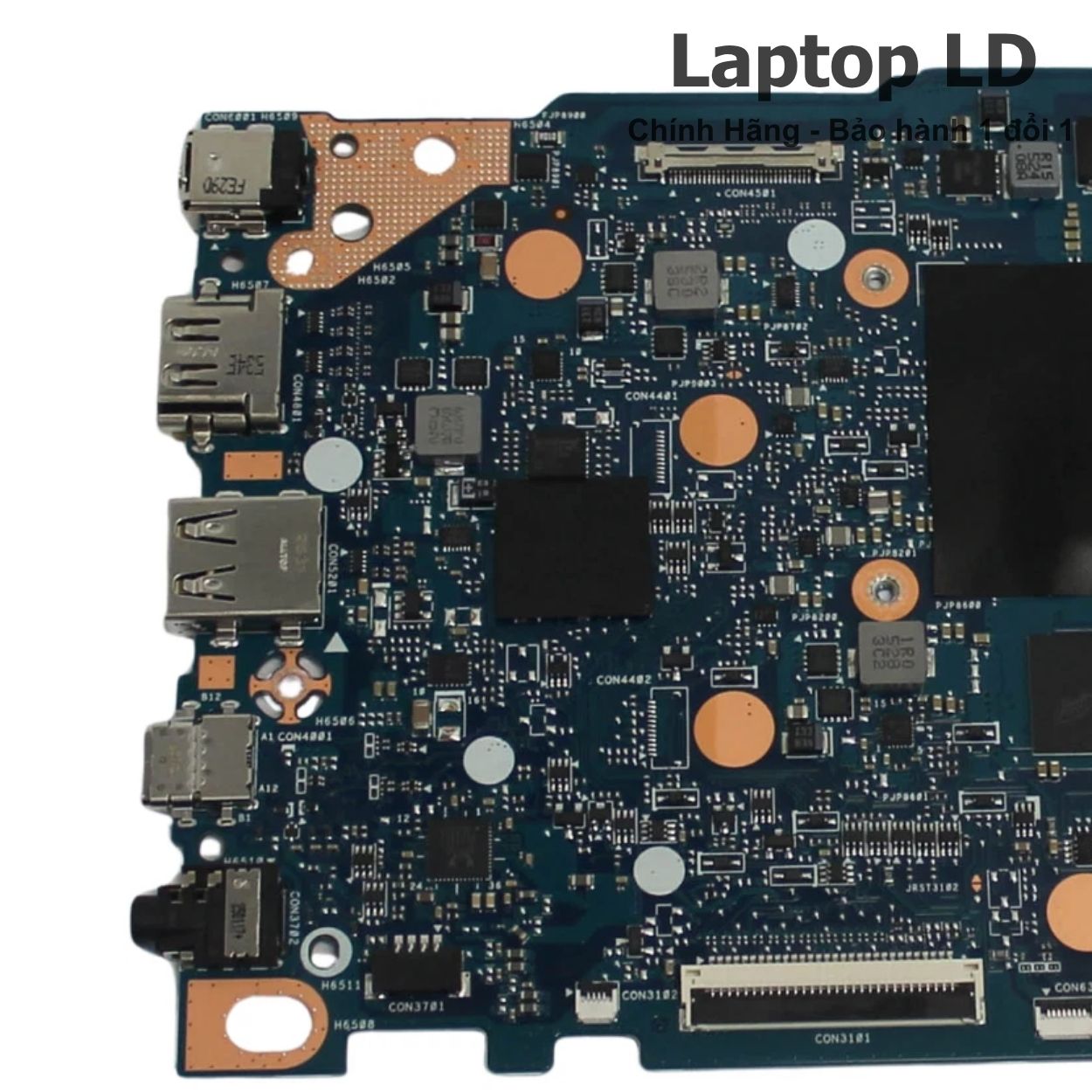

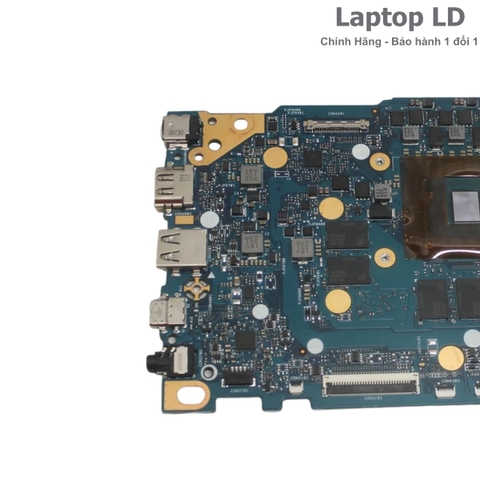

- Cổng ngoài
- USB-C 3.2 Gen 1 • USB-A 3.2 Gen 1 • USB-A 2.0 • HDMI 1.4 • audio 3.5mm • DC-in; chức năng USB-C khác nhau giữa E1504FA và nhánh 14 inch
- Không dây
- Card không dây rời • ASUS công bố Wi-Fi 6E + Bluetooth 5.3 hoặc Wi-Fi 5 + Bluetooth 5.1 theo SKU
Thông số kỹ thuật bổ sung
| Board revision | E1404FA_MB • BoardView Rev 2.0; main E1504FA Ryzen 5 7520U 8GB được spare-parts ghi nhận Rev 2.2 • AMD Mendocino • UMA • LPDDR5 |
|---|---|
| OEM part / FRU / SPS / DP/N | ASUS spare 90NB0ZR0-R00031 được ghi cho E1504FA MB 8GB / Ryzen 5 7520U / 45W; family còn có main 16GB Ryzen 5 7520U |
| Kết nối / I/O đặc trưng | E1504FA: USB-C 3.2 Gen 1 data, USB-A 3.2 Gen 1, USB-A 2.0, HDMI 1.4, DC-in, audio. Nhánh E1404FA/R1404FA có SKU USB-C hỗ trợ Display/Power Delivery; Laptop LD đối chiếu theo chassis và cổng thực tế. |
| BIOS / firmware | ASUS BIOS 318 cho E1504FA và E1404FA • phát hành 16/03/2026 • có gói Windows Update và EZ Flash |
| Tản nhiệt / adapter | Ryzen 5 7520U TDP mặc định 15W • E1504FA dùng adapter 45W DC-in 4,5mm ở cấu hình phổ biến; adapter là phụ kiện rời |
| Ghi chú cấu hình | CPU, Radeon 610M và LPDDR5 hàn thuộc mainboard. SSD M.2 và card Wi-Fi/Bluetooth là linh kiện rời. E1504FA là Vivobook Go 15; R1404FA thuộc nhánh 14 inch nhưng dùng chung family E1404FA_MB, vì vậy cần giữ đúng chassis/đầu nối khi thay. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| E1504FA / R1404FA • Ryzen 5 7520U • 8GB | Ryzen 5 7520U • Radeon 610M | 8GB LPDDR5-5500 hàn trên main | E1404FA_MB • E1504FA spare 90NB0ZR0-R00031 được ghi nhận cho bản 8GB |
| E1504FA • Ryzen 5 7520U • 16GB | Ryzen 5 7520U • Radeon 610M | 16GB LPDDR5-5500 hàn trên main | E1404FA_MB family • ASUS/parts catalog ghi nhận main E1504FA R5-7520U 16GB |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM hàn và các linh kiện hàn trực tiếp trên bo.

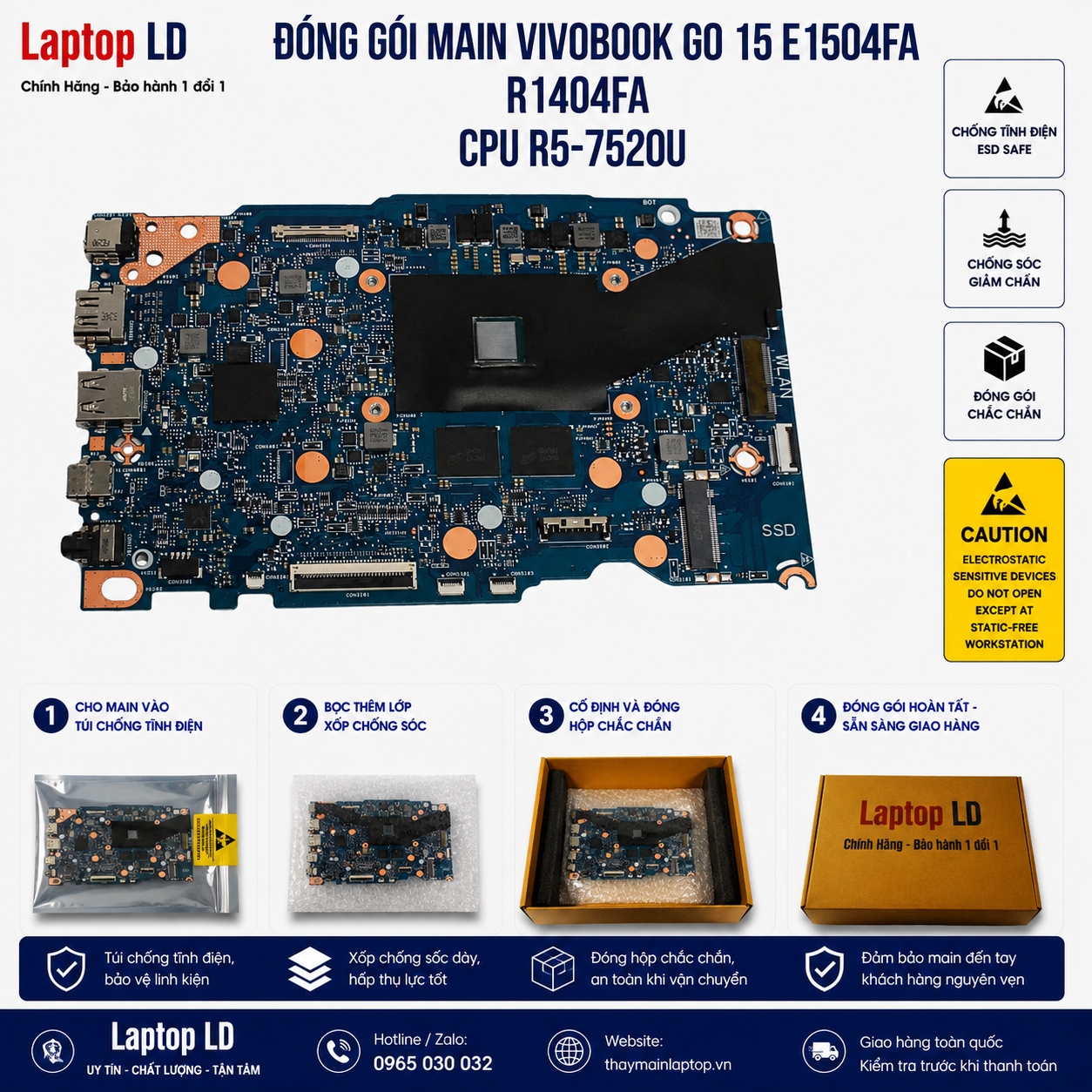

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, Radeon 610M và LPDDR5 hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter 45W, jack DC-in, pin, mạch sạc hoặc các đường nguồn chính trên main có thể liên quan. | Thử adapter đúng công suất đã biết tốt, kiểm tra jack nguồn, pin, điện áp đầu vào và dòng tiêu thụ trước khi khoanh vùng main. |
| Có nguồn nhưng không POST, màn hình đen | BIOS/EC, nguồn SoC, Ryzen 5 7520U, LPDDR5 hàn hoặc đường tín hiệu màn hình có thể làm máy dừng trước POST. | Kiểm tra trạng thái nguồn, thử màn ngoài qua HDMI, kiểm tra BIOS/EC và các rail SoC/RAM; chạy chẩn đoán bộ nhớ khi máy có thể khởi động. |
| Treo máy, lỗi bộ nhớ hoặc khởi động lại ngẫu nhiên | LPDDR5 hàn, nguồn bộ nhớ, bộ điều khiển nhớ trong SoC, BIOS hoặc nhiệt độ có thể gây mất ổn định. | Chạy memory test nhiều vòng, kiểm tra nhiệt độ và nguồn bộ nhớ; đối chiếu BIOS phù hợp để tách lỗi phần mềm với lỗi phần cứng trên main. |
| Không nhận SSD M.2 hoặc hệ điều hành không thấy ổ | SSD, khe M.2 2280, tiếp xúc chân cắm, thiết lập BIOS hoặc đường PCIe trên main có thể liên quan. | Test SSD NVMe single-sided đã biết tốt, kiểm tra khe M.2 và trạng thái nhận ổ trong BIOS trước khi kết luận lỗi main. |
| USB, HDMI hoặc thiết bị ngoại vi hoạt động chập chờn | Cổng vật lý, nguồn cổng, ESD/protection, hub USB, đường tín hiệu HDMI hoặc firmware/driver có thể liên quan. | Thử cáp và thiết bị đã biết tốt trên từng cổng, kiểm tra nguồn cổng và HDMI, sau đó đối chiếu BIOS/driver chipset trước khi khoanh vùng main. |
| Wi-Fi/Bluetooth mất kết nối hoặc không nhận card | Card Wi-Fi rời, anten, khe/đầu nối card, nguồn cấp hoặc đường PCIe/USB đến module không dây có thể liên quan. | Kiểm tra card và anten, thử module đã biết tốt, xác nhận nhận thiết bị trong hệ điều hành/BIOS và đo nguồn cấp trước khi kết luận main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Dùng đúng main family E1404FA_MB cho Ryzen 5 7520U và đúng dung lượng LPDDR5 hàn; ngắt pin trước khi lắp, đối chiếu chassis E1504FA/R1404FA, sau đó test SSD M.2, HDMI, toàn bộ USB, Wi-Fi/Bluetooth, bàn phím, touchpad và sạc.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt USB-C, USB-A, HDMI, Wi-Fi/Bluetooth, jack DC-in và khả năng sạc.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main ASUS Vivobook Go E1504FA / R1404FA Ryzen 5 7520U
Main Vivobook Go E1504FA / R1404FA Ryzen 5 7520U dùng RAM rời hay RAM hàn?
Dòng này dùng LPDDR5-5500 hàn trực tiếp trên main và không có khe RAM nâng cấp. Với Ryzen 5 7520U, các main thực tế được ghi nhận ở bản 8GB và 16GB; Laptop LD phân loại riêng từng dung lượng.
E1504FA và R1404FA có phải cùng một kích thước máy không?
Không. E1504FA là Vivobook Go 15 với màn hình 15,6 inch; R1404FA thuộc nhánh 14 inch. BoardView cho thấy hai nhánh cùng dùng family E1404FA_MB, nhưng chassis và một số chức năng cổng có thể khác.
Main Ryzen 5 7520U dùng GPU gì và có nâng cấp GPU được không?
Ryzen 5 7520U tích hợp Radeon 610M với 2 graphics cores. GPU nằm trong SoC và thuộc mainboard, không phải card VGA rời để nâng cấp.
Vivobook Go E1504FA / R1404FA có mấy khe SSD?
ASUS công bố một khe M.2 2280 PCIe 3.0 cho family này. SSD NVMe là linh kiện rời và ASUS lưu ý sử dụng SSD single-sided do khoảng trống linh kiện quanh khe M.2.
