Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- MSI Bravo 15 B7ED
- Mã main
- MS-158P · MS-158P1
- CPU
- AMD Ryzen 7 7735HS · 8 nhân / 16 luồng · 3.2–4.75GHz
- GPU / VGA
- AMD Radeon RX 6550M 4GB GDDR6 · Radeon 680M tích hợp
- RAM
- DDR5-4800 SO-DIMM · 2 khe · tối đa 64GB
- Lưu trữ
- 2 khe M.2 SSD NVMe PCIe Gen4

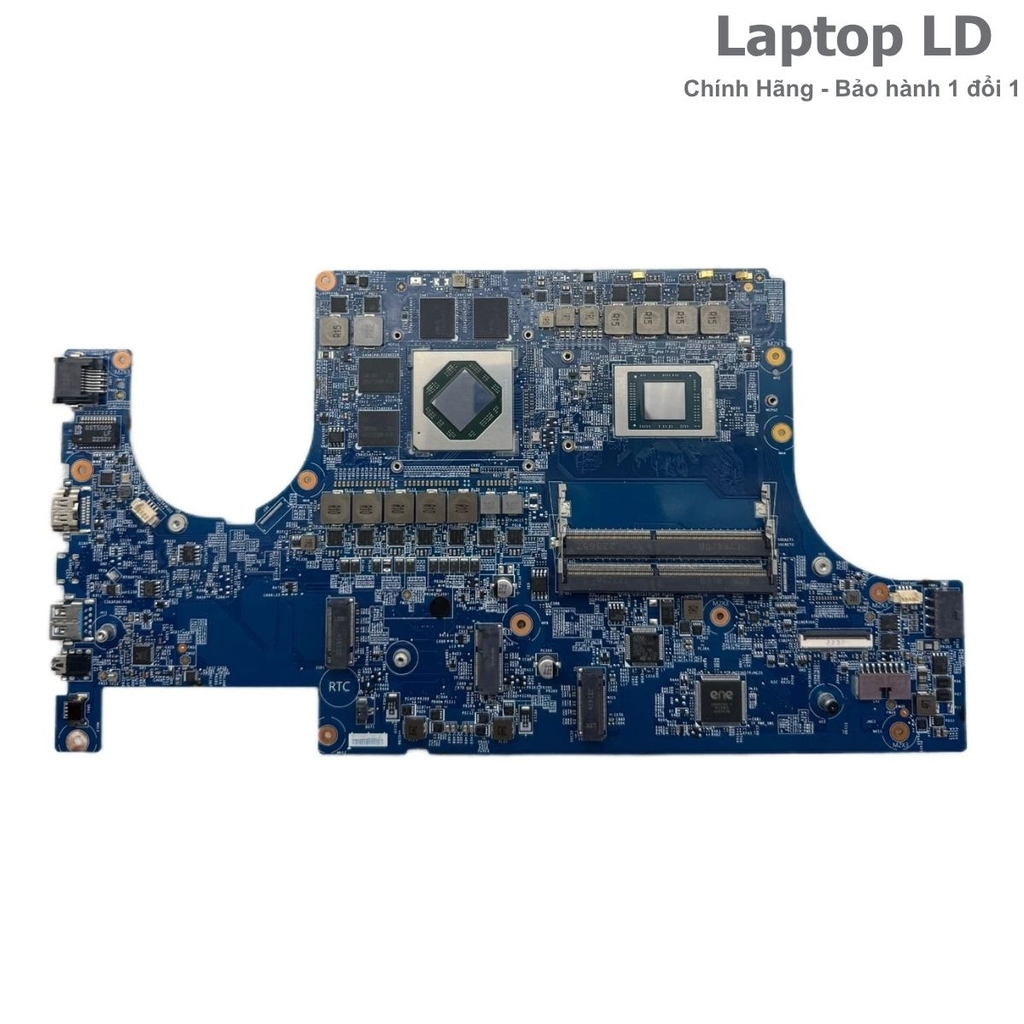

Main MSI Bravo 15 B7ED Ryzen 7 7735HS RX 6550M | MS-158P / MS-158P1
Mainboard dành cho MSI Bravo 15 B7ED nền AMD Ryzen 7 7735HS, đi cùng Radeon RX 6550M 4GB GDDR6. Phiên bản B7ED hỗ trợ RAM DDR5-4800 hai khe, tối đa 64GB và hai khe SSD M.2 NVMe PCIe Gen4; phù hợp khi cần thay đúng bo MS-158P / MS-158P1 và giữ nguyên nền cấu hình AMD của máy.

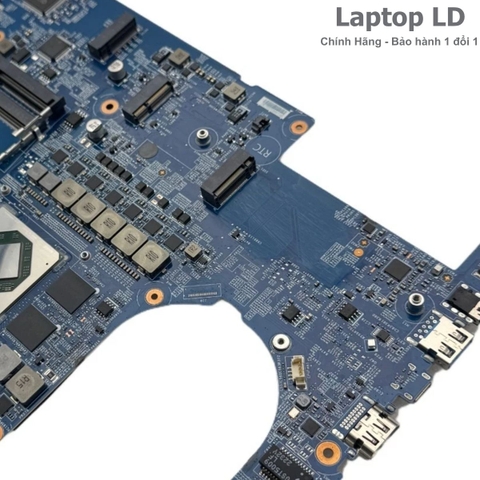

8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số và phiên bản tương thích
- Dòng máy
- MSI Bravo 15 B7ED
- Mã main / PCB
- MS-158P
- CPU / SoC
- AMD Ryzen 7 7735HS · 8 nhân / 16 luồng · 3.2–4.75GHz
- RAM / bộ nhớ
- DDR5-4800 SO-DIMM · 2 khe · tối đa 64GB
- GPU / VGA
- AMD Radeon RX 6550M 4GB GDDR6 · Radeon 680M tích hợp
- SSD / lưu trữ
- 2 khe M.2 SSD NVMe PCIe Gen4
- Cổng ngoài
- RJ-45 · USB-C 3.2 Gen1/DisplayPort · 2× USB-A 3.2 Gen1 · USB-A 2.0 · HDMI 2.1 · audio 3.5mm
- Không dây
- Wi-Fi 6E 802.11ax · Bluetooth 5.3 (theo cấu hình B7ED)
Thông số kỹ thuật bổ sung
| Board revision | MS-158P1 — mã PCB/board được ghi nhận cùng nền Bravo 15 B7ED |
|---|---|
| OEM part / FRU / SPS / DP/N | MS-158P — mã họ bo; đối chiếu cùng MS-158P1 và cấu hình Ryzen 7 7735HS / RX 6550M |

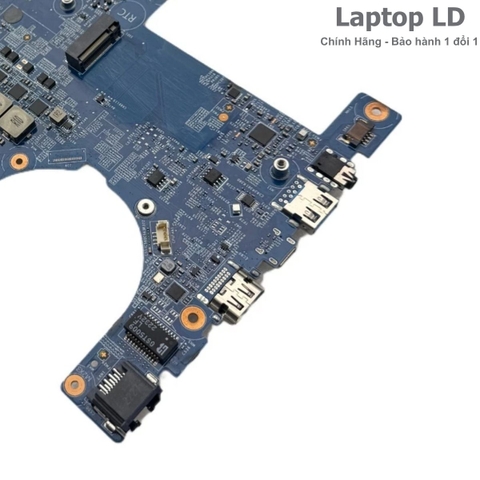

| Kết nối / I/O đặc trưng | 1× RJ-45; 1× USB-C 3.2 Gen1 hỗ trợ DisplayPort; 2× USB-A 3.2 Gen1; 1× USB-A 2.0; 1× HDMI 2.1; 1× jack tai nghe/mic 3.5mm. |
| BIOS / firmware | BIOS theo nền MSI Bravo 15 B7ED và bo MS-158P / MS-158P1; khi sửa hoặc nạp firmware cần khớp đúng model và mã PCB của bo thực tế. |
| Tản nhiệt / adapter | Adapter 180W; pin 3-cell 53.5Wh. Khi thay main cần lắp đúng cụm tản nhiệt và đầu nguồn theo chassis Bravo 15 B7ED. |
| Ghi chú cấu hình | CPU Ryzen 7 7735HS có Radeon 680M tích hợp; máy đồng thời dùng GPU rời RX 6550M 4GB GDDR6. RAM là 2 khe DDR5 SO-DIMM, SSD dùng 2 khe M.2 NVMe PCIe Gen4. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bravo 15 B7ED – Ryzen 7 7735HS | Ryzen 7 7735HS · 8C/16T · 3.2–4.75GHz | DDR5-4800 · 2 khe · tối đa 64GB | MS-158P / MS-158P1 · RX 6550M 4GB |
| Bravo 15 B7EDP – Ryzen 7 7840HS | Ryzen 7 7840HS · nền CPU khác B7ED | DDR5 · 2 khe; thông số theo SKU B7EDP | Không thay chéo theo tên máy; phải đối chiếu mã PCB và layout bo thực tế |
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không nguồn, bấm nút không phản hồi | Nguồn vào, mạch sạc, đường nguồn chính hoặc chập tải trên main. | Kiểm tra adapter 180W, jack nguồn, pin; đo chạm chập và các đường nguồn chờ trước khi kết luận bo. |
| Có nguồn nhưng không POST / không lên hình | BIOS, RAM DDR5, nguồn CPU/GPU, CPU/GPU hoặc đường tín hiệu màn hình. | Thử từng thanh/khe RAM, kiểm tra màn ngoài qua HDMI/USB-C, rà BIOS và các nguồn cấp CPU/GPU. |
| Treo logo, khởi động lại hoặc hoạt động thiếu ổn định | RAM/SSD, BIOS, nguồn tải hoặc nhiệt độ hệ thống. | Kiểm tra RAM, SSD, BIOS/UEFI, nhiệt độ CPU/GPU và độ ổn định nguồn khi có tải. |
| Lỗi đồ họa, sọc hình, treo khi chạy game hoặc tải GPU | RX 6550M, VRAM GDDR6, nguồn GPU hoặc hệ thống tản nhiệt. | Kiểm tra driver, thử tải đồ họa có kiểm soát, theo dõi nhiệt độ và đo các đường nguồn GPU/VRAM. |
| Không nhận SSD hoặc một khe M.2 hoạt động không ổn định | SSD, socket M.2, đường PCIe hoặc nguồn cấp cho khe lưu trữ. | Đổi SSD đã biết tốt, kiểm tra từng khe M.2, BIOS và tình trạng chân/socket trước khi quy lỗi main. |
| Mất HDMI, USB-C/USB-A, LAN hoặc kết nối ngoại vi | Cổng vật lý, IC bảo vệ, đường dữ liệu hoặc mạch I/O liên quan. | Thử thiết bị/cáp đã biết tốt, kiểm tra từng cổng và đo mạch bảo vệ/nguồn I/O trước khi thay bo. |
Hướng dẫn thay main và kiểm tra sau lắp
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi thường gặp về main MSI Bravo 15 B7ED MS-158P1
Main MS-158P / MS-158P1 dùng cho MSI Bravo 15 B7ED cấu hình nào?
Bài này dành cho nền Bravo 15 B7ED dùng AMD Ryzen 7 7735HS và Radeon RX 6550M 4GB GDDR6. Laptop LD sẽ đối chiếu thêm ảnh bo, mã MS-158P / MS-158P1 và layout cổng trước khi giao.
Ryzen 7 7735HS trên main này có thông số chính gì?

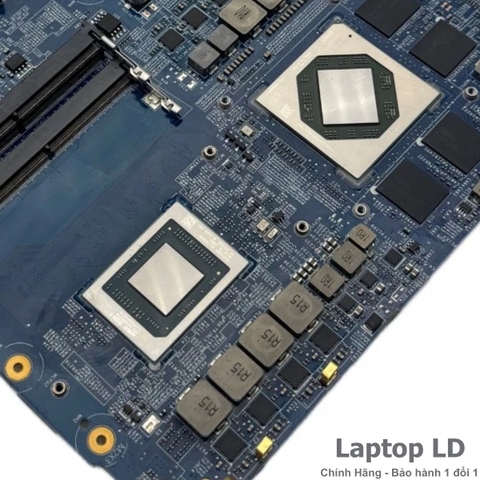

Ryzen 7 7735HS có 8 nhân, 16 luồng, xung cơ bản 3.2GHz và boost tối đa 4.75GHz; CPU tích hợp Radeon 680M và nền tảng hỗ trợ DDR5-4800.
Main Bravo 15 B7ED này dùng VGA rời gì?

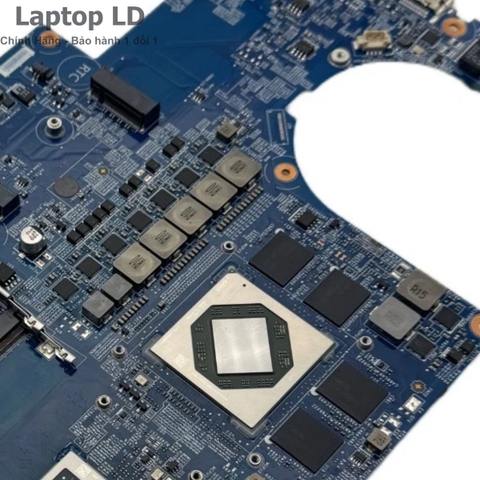

Phiên bản trong bài dùng AMD Radeon RX 6550M với 4GB GDDR6. Đây là GPU rời trên main, khác với Radeon 680M tích hợp trong Ryzen 7 7735HS.
RAM và SSD của Bravo 15 B7ED có nâng cấp được không?

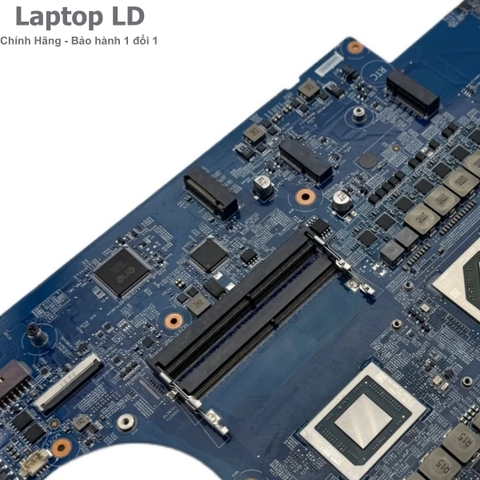

Có. MSI công bố B7ED có 2 khe RAM DDR5-4800, tối đa 64GB và 2 khe M.2 SSD NVMe PCIe Gen4; RAM và SSD là các linh kiện rời có thể thay hoặc nâng cấp phù hợp.
