Main Lenovo Yoga Slim 7 Pro 14IAP7 i7-1260P NM-E412

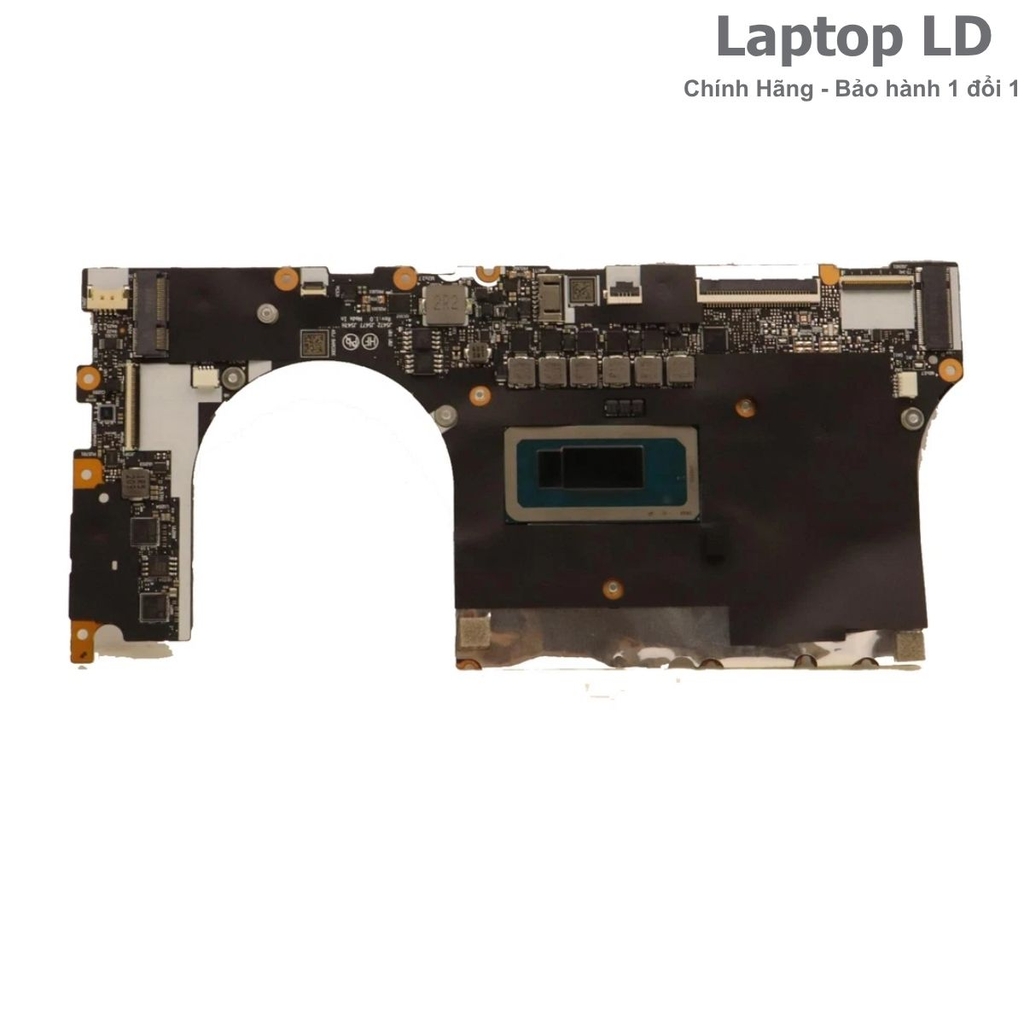

Mainboard cho Lenovo Yoga Slim 7 Pro 14IAP7, tích hợp Intel Core i7-1260P, Intel Iris Xe và LPDDR5-4800 hàn trên bo. Dòng này có main 8GB và 16GB; Laptop LD đối chiếu FRU, tem bo và ảnh main cũ để xác nhận đúng phiên bản trước khi giao.
Dòng máyLenovo Yoga Slim 7 Pro 14IAP7
Mã main / PCBNM-E412

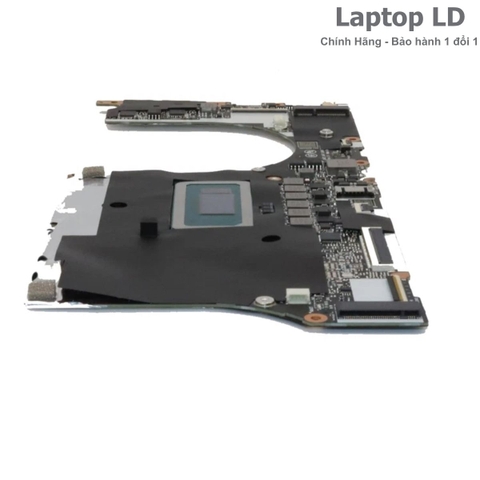

CPU / SoCIntel Core i7-1260P

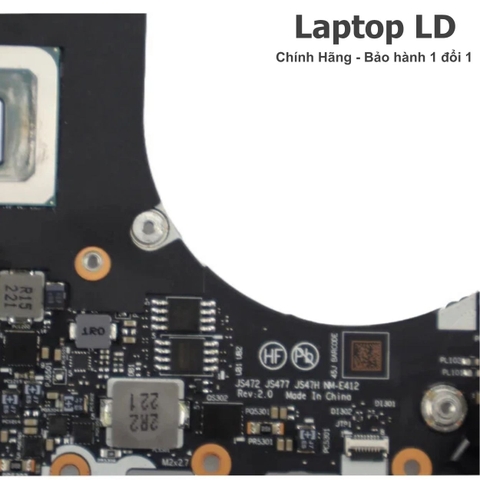

PCB / FRU / revisionLCFC JS472 / JS477 / JS47H • NM-E412 • Rev 1.0 được ghi nhận trong tài liệu boardview

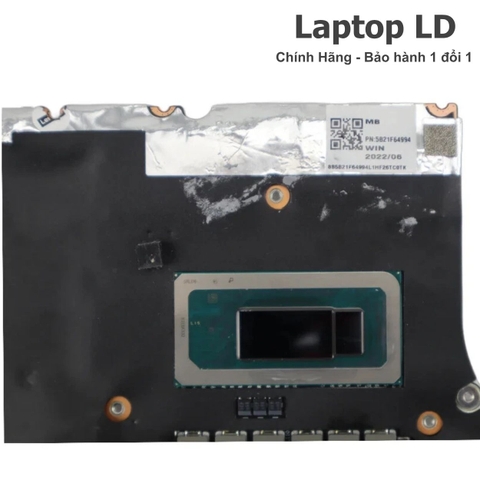

Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu mã NM-E412, FRU 5B21F54116/5B21F64994, dung lượng RAM hàn và bố trí cổng từ ảnh main cũ trước khi giao.
Tình trạng:Main zin nguyên bản, cam kết không qua sửa chữa; đã được kiểm tra và test kỹ trước khi giao.

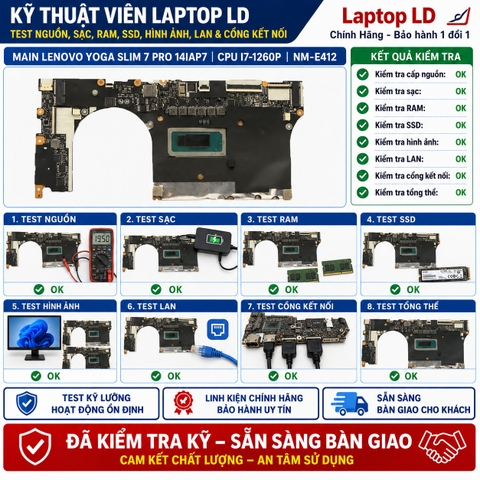

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.

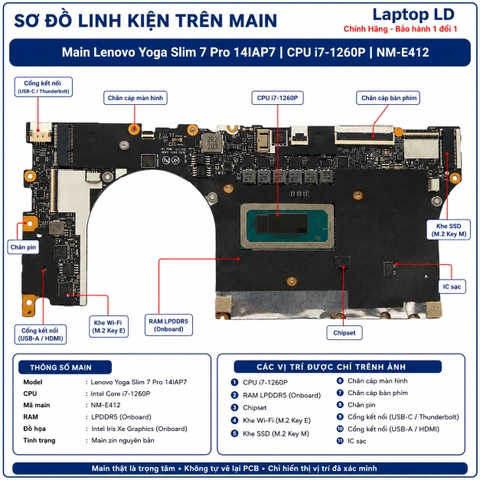

Điểm riêng của đúng phiên bản này: Core i7-1260P + Iris Xe + LPDDR5-4800 hàn trên main; 1 khe SSD M.2 PCIe 4.0 x4; 2 cổng Thunderbolt 4 kiêm USB4, Power Delivery và DisplayPort.

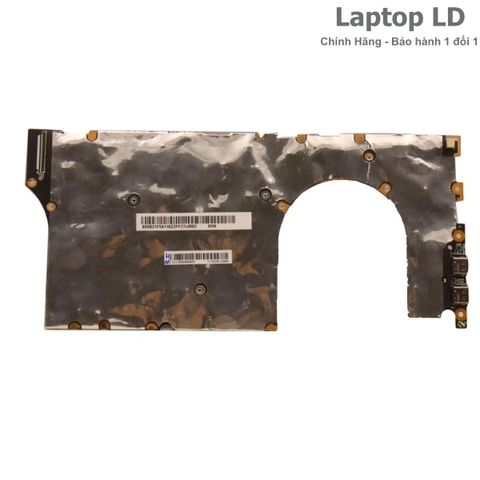

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo Yoga Slim 7 Pro 14IAP7
- Mã main / PCB
- NM-E412
- CPU / SoC
- Intel Core i7-1260P
- RAM / bộ nhớ
- LPDDR5-4800 hàn trên main • dual-channel • Lenovo công bố 8GB hoặc 16GB • không có khe RAM nâng cấp
- GPU / VGA
- Intel Iris Xe Graphics tích hợp • 96 EU trên i7-1260P • xung đồ họa tối đa 1.40GHz • dùng bộ nhớ hệ thống
- SSD / lưu trữ
- 1 khe M.2 2280 PCIe 4.0 x4 • Lenovo hỗ trợ SSD M.2 2242/2280 NVMe • SSD là linh kiện rời
- Cổng ngoài

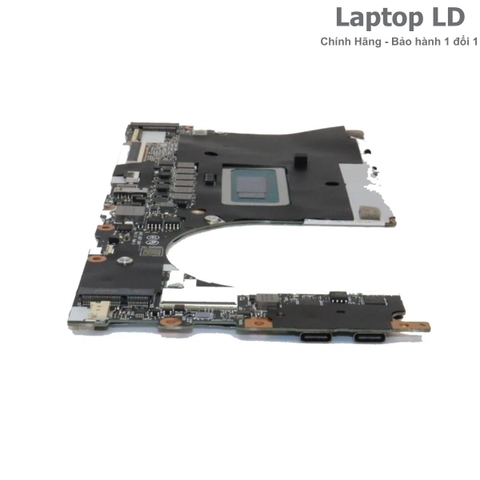

- 1x USB-A 3.2 Gen 1 Always On • 2x Thunderbolt 4/USB4 40Gbps hỗ trợ PD 3.0 + DisplayPort 1.4a • audio 3.5mm
- Không dây
- Wi-Fi 6 hoặc Wi-Fi 6E 2x2 + Bluetooth 5.1 qua card M.2 rời
Thông số kỹ thuật bổ sung
| Board revision | LCFC JS472 / JS477 / JS47H • PCB NM-E412 • Rev 1.0 được tài liệu schematic/boardview ghi nhận |
|---|---|
| OEM part / FRU / part number | FRU 5B21F54116: i7-1260P + 8GB LPDDR5 • FRU 5B21F64994: i7-1260P + 16GB LPDDR5 |
| Kết nối / I/O đặc trưng | 2x Thunderbolt 4/USB4 40Gbps hỗ trợ data, Power Delivery 3.0 và DisplayPort 1.4a • 1x USB-A 5Gbps Always On • audio 3.5mm • không có RJ-45/HDMI tích hợp |
| BIOS / firmware | Lenovo BIOS JHCN39WW cho Yoga Slim 7 Pro 14IAP7 / Slim 7 14IAP7 • phát hành 28/02/2025 • Windows 11 64-bit |
| Tản nhiệt / adapter | Adapter 65W USB-C slim, hỗ trợ Power Delivery 3.0 • nền tảng 14IAP7 dùng pin 61Wh và tản nhiệt dành riêng cho chassis 14 inch |
| Ghi chú cấu hình | CPU, Intel Iris Xe và LPDDR5 thuộc mainboard; SSD M.2 và card Wi-Fi/Bluetooth là linh kiện rời. 14IAP7 không có Ethernet, HDMI hoặc đầu đọc thẻ tích hợp. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Yoga Slim 7 Pro 14IAP7 • 8GB | Core i7-1260P • Intel Iris Xe | 8GB LPDDR5-4800 hàn trên main | NM-E412 • FRU 5B21F54116 |
| Yoga Slim 7 Pro 14IAP7 • 16GB | Core i7-1260P • Intel Iris Xe | 16GB LPDDR5-4800 hàn trên main | NM-E412 • FRU 5B21F64994 |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

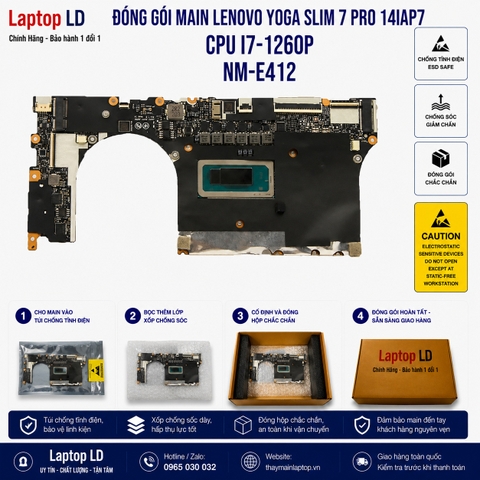

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc USB-C | Adapter/cáp USB-C PD, cổng Thunderbolt 4, mạch Power Delivery, mạch sạc hoặc đường nguồn chính trên main có thể liên quan. | Thử adapter USB-C PD 65W và cáp đã biết tốt ở cả hai cổng, kiểm tra pin, điện áp đầu vào và dòng tiêu thụ trước khi khoanh vùng main. |
| Có nguồn nhưng không POST, màn hình đen | BIOS/EC, nguồn CPU, CPU, LPDDR5 hàn hoặc đường tín hiệu màn hình có thể làm máy dừng trước POST. | Kiểm tra trạng thái nguồn, màn ngoài qua Thunderbolt/DisplayPort, BIOS/EC và các rail CPU/RAM; chạy chẩn đoán bộ nhớ khi máy có thể khởi động. |
| Treo máy, BSOD hoặc lỗi bộ nhớ ngẫu nhiên | LPDDR5 hàn, nguồn bộ nhớ, CPU memory controller, BIOS hoặc lỗi nhiệt có thể gây mất ổn định. | Chạy memory test nhiều vòng, kiểm tra nhiệt độ và nguồn LPDDR5; đối chiếu BIOS mới nhất để tách lỗi phần mềm với lỗi phần cứng trên main. |
| Không nhận SSD M.2 hoặc Windows Setup không thấy ổ | SSD, khe M.2, Intel VMD/RST trong BIOS hoặc đường PCIe 4.0 trên main có thể liên quan. | Test SSD NVMe đã biết tốt, kiểm tra chân khe M.2, VMD/RST và driver cài Windows trước khi kết luận lỗi main. |
| Thunderbolt 4/USB-C không sạc, không nhận thiết bị hoặc không xuất hình | Cáp/thiết bị, cổng USB-C, IC Power Delivery/Thunderbolt, nguồn cổng hoặc đường dữ liệu có thể gây lỗi. | Thử từng cổng với sạc PD, thiết bị USB-C và màn hình ngoài đã biết tốt; kiểm tra driver Thunderbolt/chipset và nguồn cổng. |
| Mất hình màn trong, camera IR hoặc cảm biến hoạt động chập chờn | Cáp màn, nguồn panel, đường eDP, cáp camera/ToF hoặc đầu nối trên main có thể liên quan. | Đối chiếu màn ngoài qua Thunderbolt, kiểm tra cáp eDP/camera, nguồn panel và đầu nối trước khi khoanh vùng lỗi main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Dùng đúng tản nhiệt, cáp màn hình, board USB phụ NS-E411 và bố trí đầu nối của 14IAP7; ngắt pin trước khi lắp, sau đó kiểm tra cả hai cổng Thunderbolt 4 với sạc PD, dữ liệu và xuất hình.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra USB-A, cả hai cổng Thunderbolt 4/USB4, sạc USB-C PD, DisplayPort qua USB-C và Wi-Fi/Bluetooth.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Lenovo Yoga Slim 7 Pro 14IAP7 i7-1260P NM-E412
Main NM-E412 i7-1260P dùng RAM rời hay RAM hàn?
Yoga Slim 7 Pro 14IAP7 dùng LPDDR5-4800 hàn trực tiếp trên main, không có khe RAM. Lenovo công bố hai mức 8GB và 16GB; Laptop LD đối chiếu FRU để xác nhận đúng dung lượng trước khi giao.
Main 14IAP7 NM-E412 có mấy khe SSD M.2?
Lenovo PSREF ghi nhận một khe M.2 2280 PCIe 4.0 x4. Dòng máy hỗ trợ SSD NVMe 2242 hoặc 2280 theo cấu hình xuất xưởng; SSD là linh kiện rời.
Hai bản NM-E412 8GB và 16GB phân biệt bằng cách nào?
FRU 5B21F54116 được ghi nhận cho i7-1260P + 8GB và FRU 5B21F64994 cho i7-1260P + 16GB. Laptop LD đối chiếu FRU, tem bo và ảnh main cũ để xác nhận phiên bản.
Yoga Slim 7 Pro 14IAP7 có HDMI và cổng mạng RJ-45 trên main không?
Không. Lenovo công bố 1 USB-A, 2 Thunderbolt 4/USB4 hỗ trợ DisplayPort và Power Delivery, cùng jack audio 3.5mm; máy không có Ethernet hoặc HDMI tích hợp.
