Main Lenovo Yoga 7 16IRL8 i5-1335U 16GB NB6830A MB V3
Mainboard cho Lenovo Yoga 7 16IRL8, tích hợp Intel Core i5-1335U, Intel Iris Xe và 16GB LPDDR5-5200 hàn trên bo. Bo đang bán được nhận diện theo NB6830A MB V3; Laptop LD hỗ trợ đối chiếu mã bo, tem FRU và bố trí cổng từ main cũ trước khi giao.
Dòng máyLenovo Yoga 7 16IRL8
Mã main / PCBNB6830A MB V3

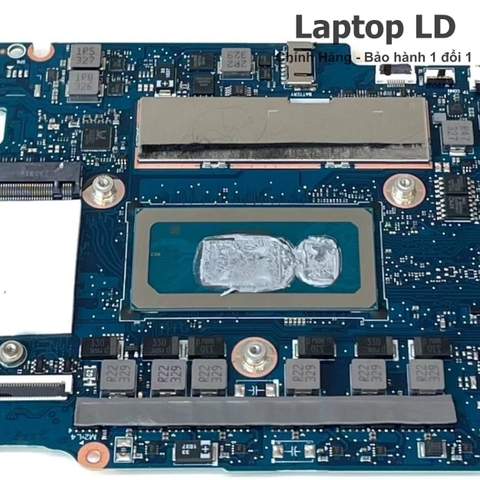

CPU / SoCIntel Core i5-1335U
PCB / FRU / revisionNB6830A MB V3 • Yoga 7 16IRL8 • i5-1335U + 16GB theo dữ liệu Laptop LD
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu NB6830A MB V3, tem FRU, vị trí cổng Thunderbolt/HDMI và bố trí đầu nối từ ảnh main cũ trước khi giao.
Tình trạng:Main zin nguyên bản, cam kết không qua sửa chữa; đã được kiểm tra và test kỹ trước khi giao.

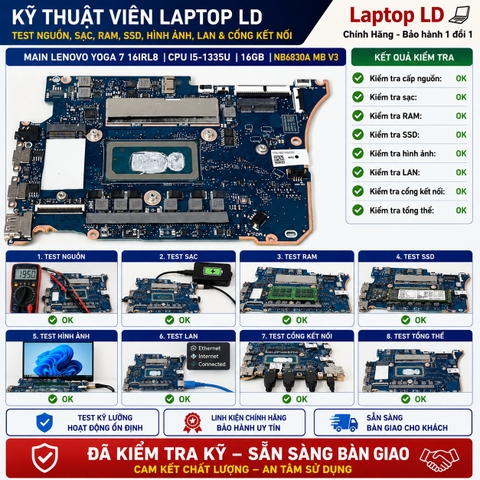

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Core i5-1335U + Intel Iris Xe + 16GB LPDDR5-5200 hàn trên main; 1 khe SSD M.2 2242 PCIe 4.0 x4; 2 Thunderbolt 4/USB4, HDMI 1.4b và microSD.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo Yoga 7 16IRL8
- Mã main / PCB
- NB6830A MB V3
- CPU / SoC
- Intel Core i5-1335U
- RAM / bộ nhớ
- 16GB LPDDR5-5200 hàn trên main • dual-channel • không có khe RAM nâng cấp
- GPU / VGA
- Intel Iris Xe Graphics tích hợp trên Core i5-1335U • dùng bộ nhớ hệ thống
- SSD / lưu trữ
- 1 khe M.2 2242 PCIe 4.0 x4 • Lenovo công bố SSD NVMe 256GB / 512GB / 1TB • SSD là linh kiện rời
- Cổng ngoài
- 2x USB-A 5Gbps • 2x Thunderbolt 4/USB4 40Gbps hỗ trợ Power Delivery 3.0 + DisplayPort 1.4 • HDMI 1.4b • audio 3.5mm • microSD
- Không dây
- Wi-Fi 6E 802.11ax 2x2 + Bluetooth 5.1 qua card M.2 rời; phần cứng Bluetooth sẵn sàng 5.2 theo PSREF
Thông số kỹ thuật bổ sung
| Board revision | NB6830A MB V3 được Laptop LD xác nhận trên bo đang bán; nguồn sửa chữa độc lập cũng ghi nhận chuỗi NB6830A MB V3 cho Yoga 7 16IRL8 |
|---|---|
| OEM part / FRU / SPS / DP/N | Cross-check family: FRU 5B21L80195 và compatible 5B21L80196 được service-parts ghi cho Yoga 7 16IRL8 i5-1335U 16GB với model NB6380A_MB_V3; bo đang bán nhận diện theo NB6830A MB V3 |

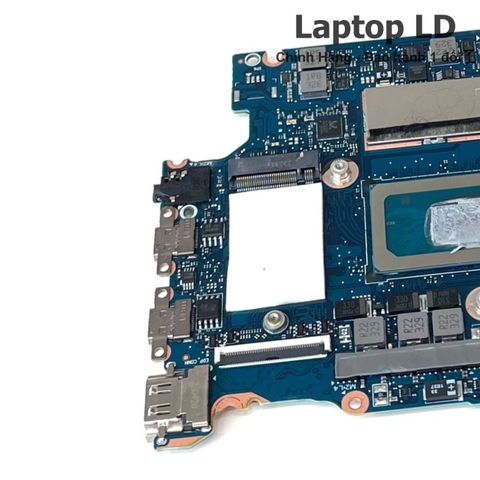

| Kết nối / I/O đặc trưng | 2x Thunderbolt 4/USB4 40Gbps hỗ trợ data, PD 3.0 và DisplayPort 1.4 • 2x USB-A 5Gbps (1 Always On) • HDMI 1.4b • microSD • audio 3.5mm |
| BIOS / firmware | Lenovo BIOS LHCN30WW cho Yoga 7 14IRL8 / 16IRL8 • phát hành 17/12/2025 • Lenovo xếp mức Recommended |
| Tản nhiệt / adapter | Adapter USB-C 65W hỗ trợ Power Delivery 3.0 • pin tích hợp 71Wh • tản nhiệt/quạt theo chassis Yoga 7 16 inch |

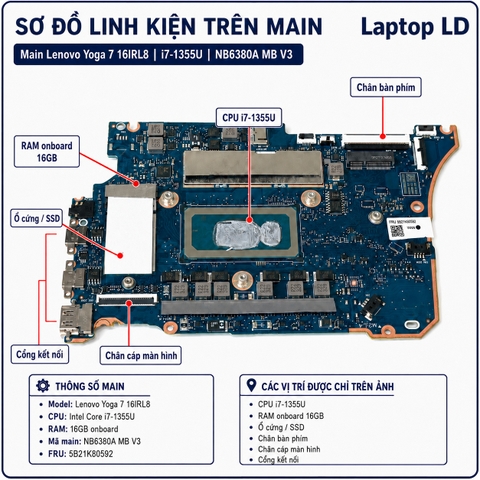

| Ghi chú cấu hình | CPU, Intel Iris Xe và 16GB LPDDR5 hàn thuộc mainboard; SSD M.2 và card Wi-Fi/Bluetooth là linh kiện rời. Yoga 7 16IRL8 là máy 2-trong-1 cảm ứng nên cần đối chiếu đúng đầu nối màn hình, cảm ứng và cảm biến bản lề. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Yoga 7 16IRL8 • bo Laptop LD | Core i5-1335U • Intel Iris Xe | 16GB LPDDR5-5200 hàn trên main | NB6830A MB V3 • dữ liệu Laptop LD xác nhận |
| Yoga 7 16IRL8 • service-part cross-check | Core i5-1335U • Intel Iris Xe | 16GB LPDDR5-5200 hàn trên main | NB6380A_MB_V3 • FRU 5B21L80195 / compatible 5B21L80196 |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

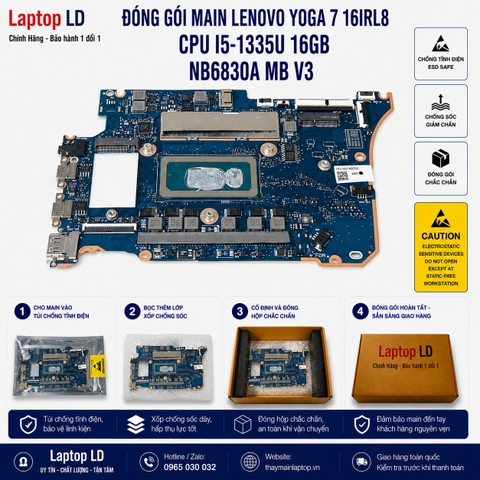

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc sạc USB-C không ổn định | Adapter USB-C 65W, cáp sạc, hai cổng Thunderbolt/PD, pin, mạch sạc hoặc các đường nguồn chính trên main có thể liên quan. | Thử adapter USB-C PD 65W và cáp đã biết tốt trên cả hai cổng Thunderbolt, kiểm tra pin, điện áp đầu vào và dòng tiêu thụ trước khi khoanh vùng main. |
| Có nguồn nhưng không POST, màn hình đen | BIOS/EC, nguồn CPU, Core i5-1335U, LPDDR5 hàn hoặc đường tín hiệu màn hình có thể làm máy dừng trước POST. | Kiểm tra trạng thái nguồn, thử màn ngoài qua HDMI/Thunderbolt, kiểm tra BIOS/EC và các rail CPU/RAM; chạy chẩn đoán bộ nhớ khi máy có thể khởi động. |
| Treo máy, BSOD hoặc lỗi bộ nhớ ngẫu nhiên | LPDDR5 hàn, nguồn bộ nhớ, bộ điều khiển nhớ trong CPU, BIOS hoặc nhiệt độ có thể gây mất ổn định. | Chạy memory test nhiều vòng, kiểm tra nhiệt độ và nguồn bộ nhớ; cập nhật BIOS phù hợp để tách lỗi phần mềm với lỗi phần cứng trên main. |
| Không nhận SSD M.2 hoặc Windows Setup không thấy ổ | SSD, khe M.2 2242, Intel VMD/RST trong BIOS hoặc đường PCIe trên main có thể liên quan. | Test SSD NVMe đã biết tốt, kiểm tra chân khe M.2, thiết lập VMD/RST và driver cài Windows trước khi kết luận lỗi main. |
| Thunderbolt 4/USB-C hoặc HDMI không nhận thiết bị, không xuất hình | Cáp/thiết bị, cổng Thunderbolt/HDMI, mạch USB-C PD, nguồn cổng hoặc đường dữ liệu có thể gây lỗi. | Thử cáp, màn hình và thiết bị đã biết tốt trên từng cổng; kiểm tra Thunderbolt, HDMI, driver chipset và nguồn cổng để xác định lỗi ngoại vi hay main. |
| Màn cảm ứng, xoay màn hoặc cảm biến hoạt động chập chờn | Cáp màn/cảm ứng, đầu nối eDP/touch, cảm biến Hall/G-sensor hoặc nguồn liên quan trên main có thể gây lỗi. | Kiểm tra cáp ở vùng bản lề 360°, đầu nối màn/cảm ứng trên main, driver cảm ứng/cảm biến và thử panel/cáp đã biết tốt trước khi khoanh vùng main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Dùng đúng main NB6830A MB V3 cho Yoga 7 16IRL8 i5-1335U 16GB; ngắt pin trước khi lắp, kiểm tra kỹ cáp màn/cảm ứng ở bản lề 360°, sau đó test cả hai Thunderbolt 4, HDMI, USB-A, microSD và sạc USB-C.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt 2 USB-A, 2 Thunderbolt 4/USB4, HDMI, microSD, Wi-Fi/Bluetooth và sạc USB-C trên cả hai cổng hỗ trợ PD.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Lenovo Yoga 7 16IRL8 i5-1335U 16GB NB6830A MB V3
Main Yoga 7 16IRL8 i5-1335U 16GB dùng RAM rời hay RAM hàn?
Phiên bản trong bài dùng 16GB LPDDR5-5200 hàn trực tiếp trên main, chạy dual-channel và không có khe RAM nâng cấp.
Yoga 7 16IRL8 có mấy khe SSD M.2?
Lenovo PSREF ghi nhận một khe M.2 2242 PCIe 4.0 x4. Dòng máy có cấu hình SSD NVMe 256GB, 512GB hoặc 1TB; SSD là linh kiện rời.
NB6830A MB V3 và NB6380A_MB_V3 có phải cùng một mã không?
Bo trong bài được Laptop LD xác nhận bằng mã NB6830A MB V3. Nguồn service-parts khác ghi NB6380A_MB_V3 cho Yoga 7 16IRL8 i5-1335U 16GB với FRU 5B21L80195/196, nên Laptop LD dùng tem và ảnh main thực tế để đối chiếu đúng bo trước khi giao.
Yoga 7 16IRL8 có hai cổng Thunderbolt 4 và sạc được qua USB-C không?
Có. Lenovo công bố hai cổng Thunderbolt 4/USB4 40Gbps, cả hai hỗ trợ truyền dữ liệu, Power Delivery 3.0 và DisplayPort 1.4; máy dùng adapter USB-C 65W.
