Main Lenovo ThinkPad P1 Gen 4 i7-11850H RTX 3070 213015-1
Main Lenovo ThinkPad P1 Gen 4 dùng Intel Core i7-11850H và NVIDIA GeForce RTX 3070 Laptop GPU 8GB GDDR6, board Wistron LCH-1 E-GPU MB 213015-1. RAM DDR4 SO-DIMM và SSD M.2 là linh kiện rời; Laptop LD hỗ trợ đối chiếu đúng phiên bản trước khi lắp.
Dòng máyLenovo ThinkPad P1 Gen 4
Mã main / PCB213015-1
CPU / SoCIntel Core i7-11850H • 8 nhân 16 luồng • 2.5–4.8GHz • 24MB cache
PCB / DP/N / revisionWistron LCH-1 E-GPU MB • 213015-1 • BoardView Rev 1
Hỗ trợ trước khi mua: Laptop LD hỗ trợ xác nhận đúng main từ mã 213015-1, ảnh bo cũ và vị trí đầu nối trước khi lắp.
Tình trạng:Main zin nguyên bản, cam kết không qua sửa chữa; đã được kiểm tra và test kỹ trước khi giao.

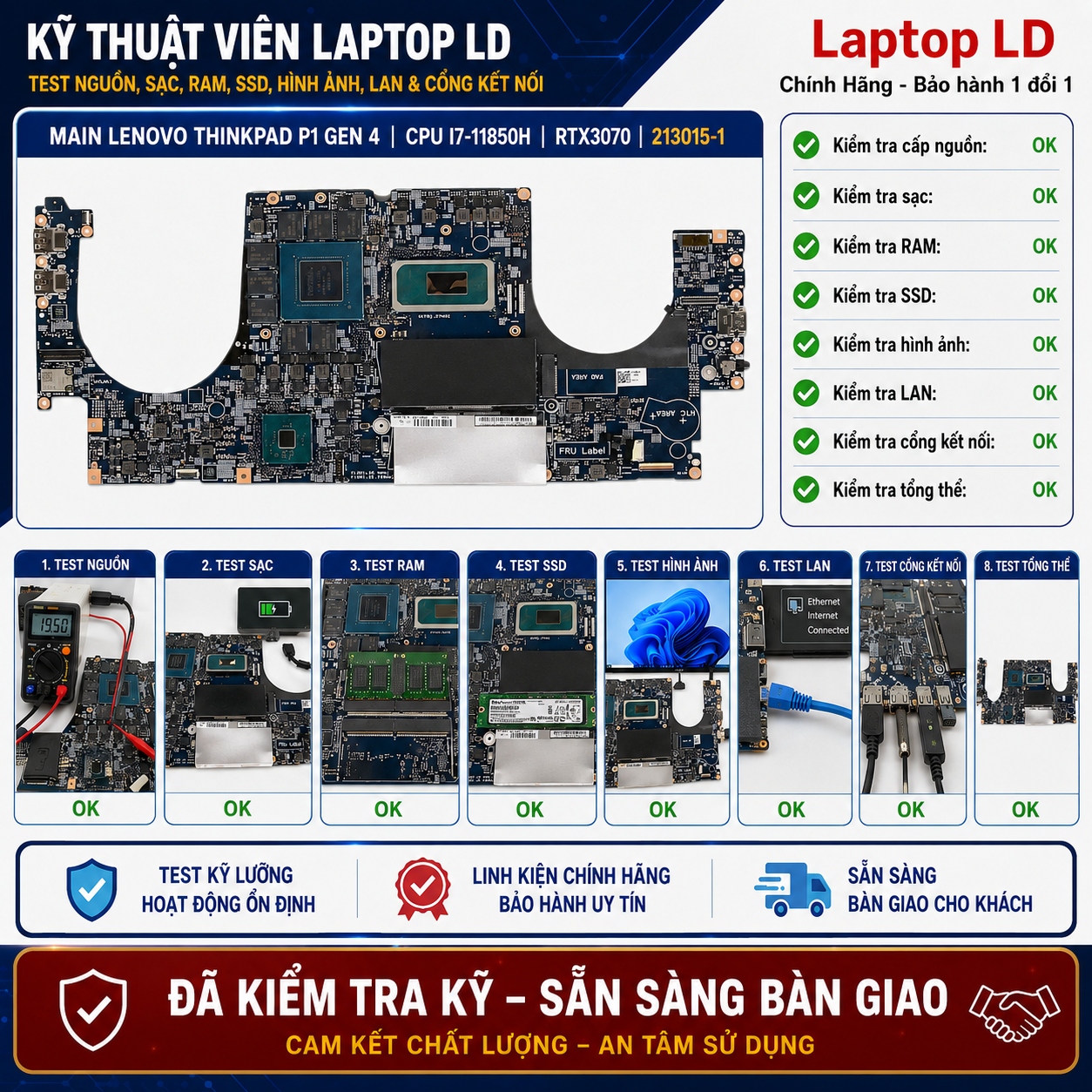

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Bản i7-11850H + RTX 3070 8GB sử dụng tản nhiệt Vapor Chamber; hệ thống có 2 khe DDR4-3200 SO-DIMM, hỗ trợ tối đa 64GB.

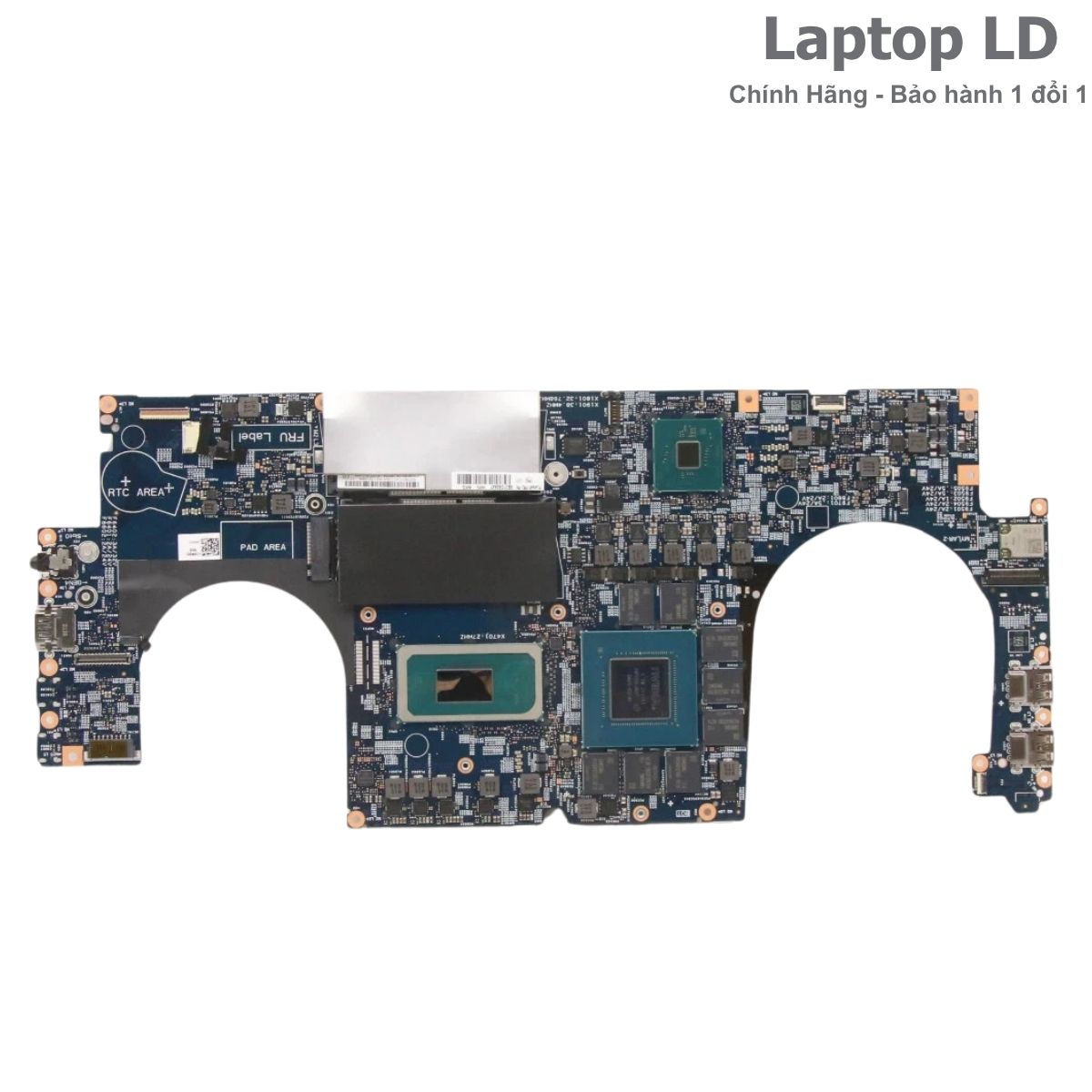

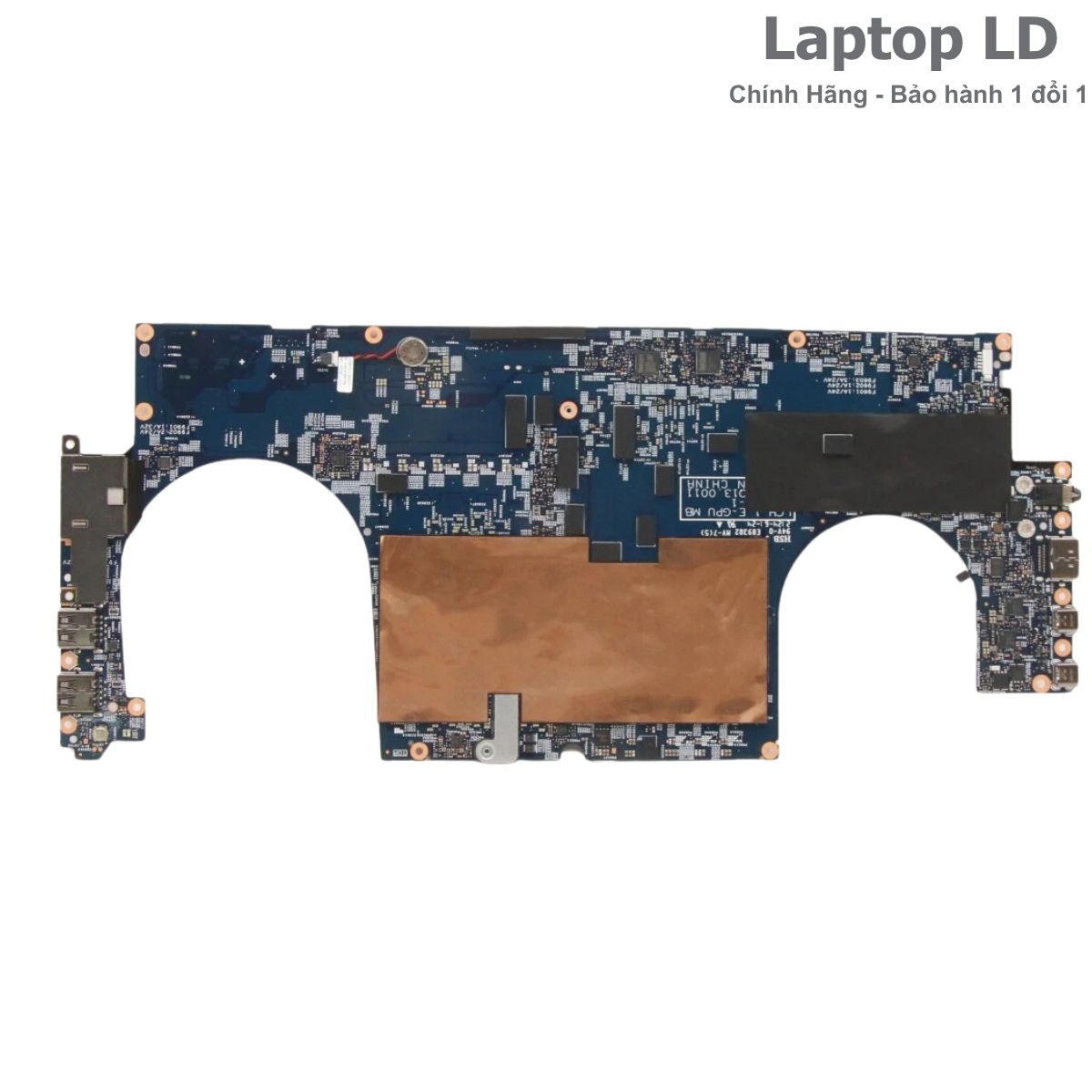

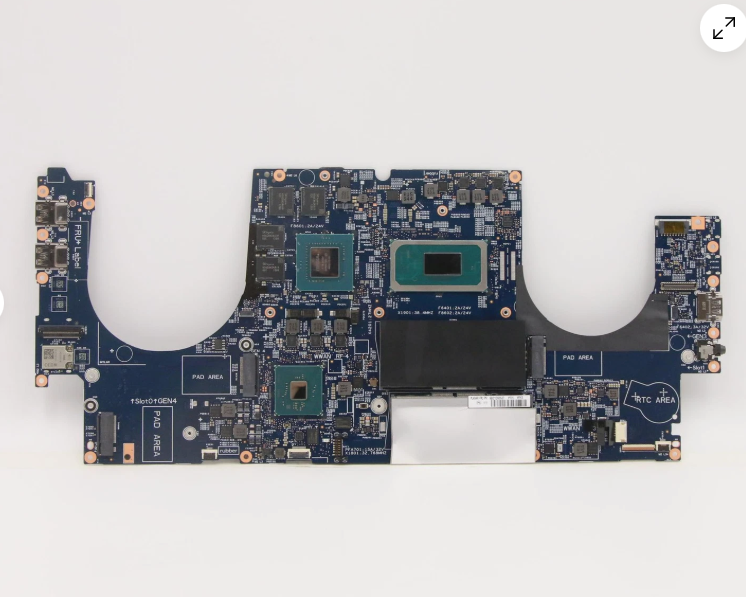

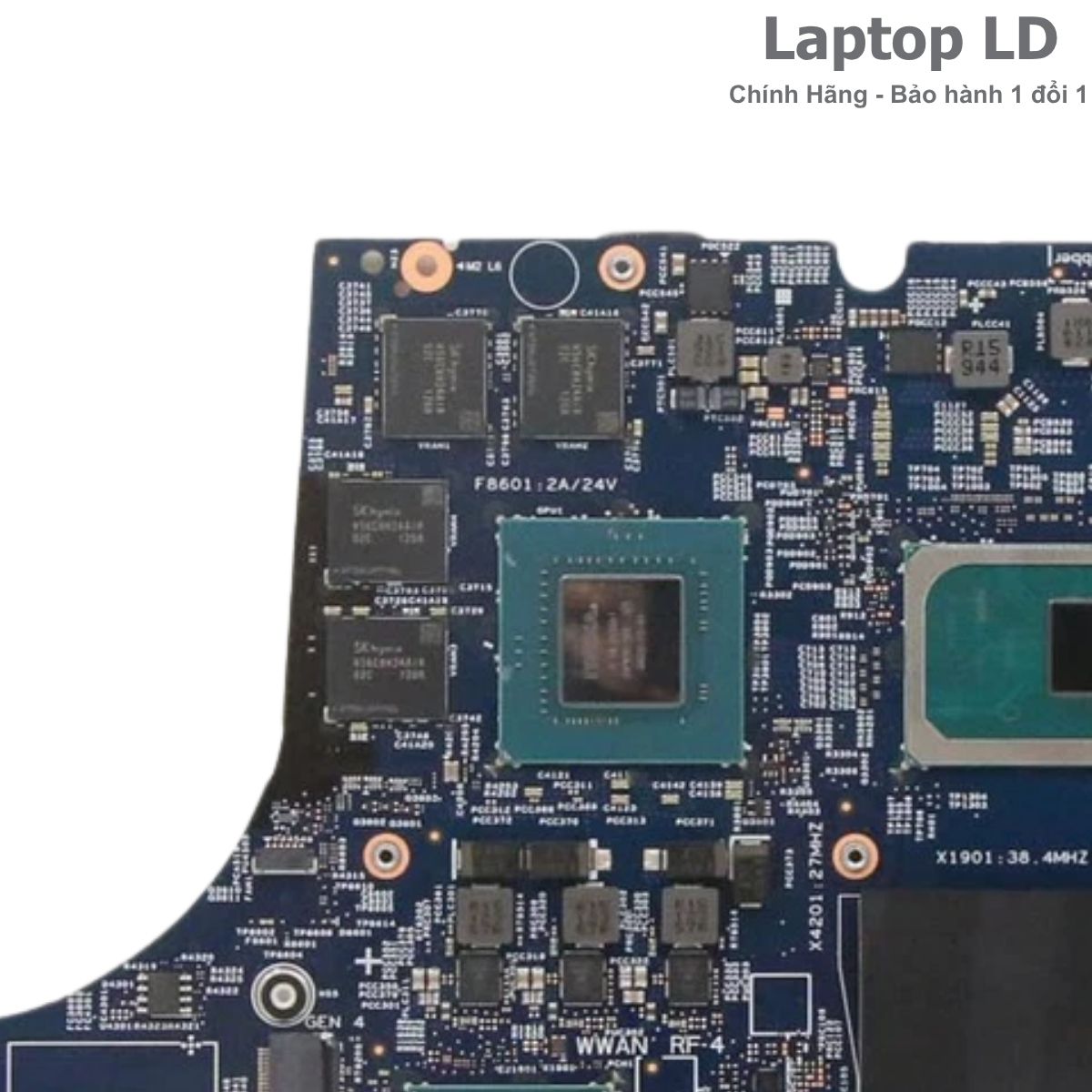

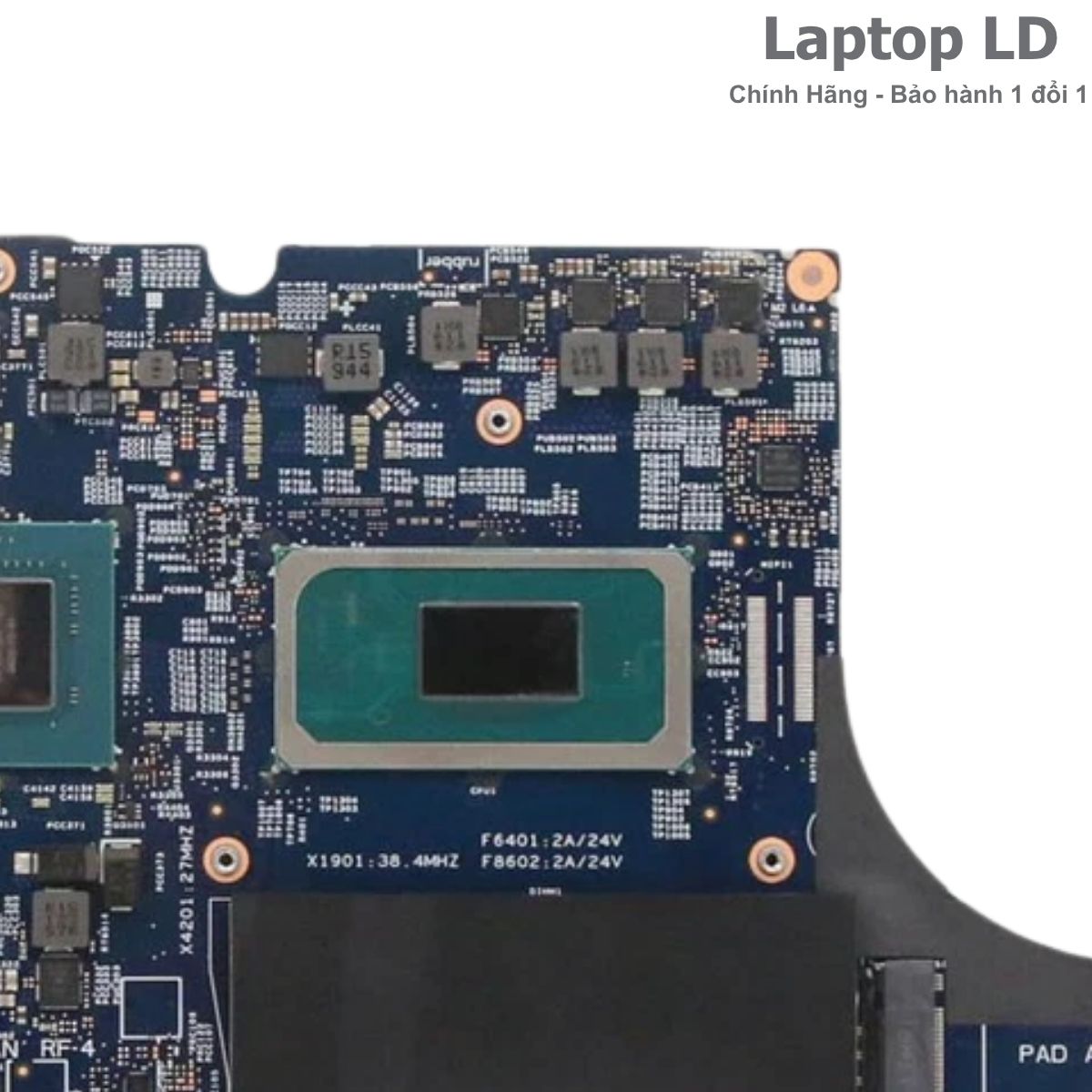

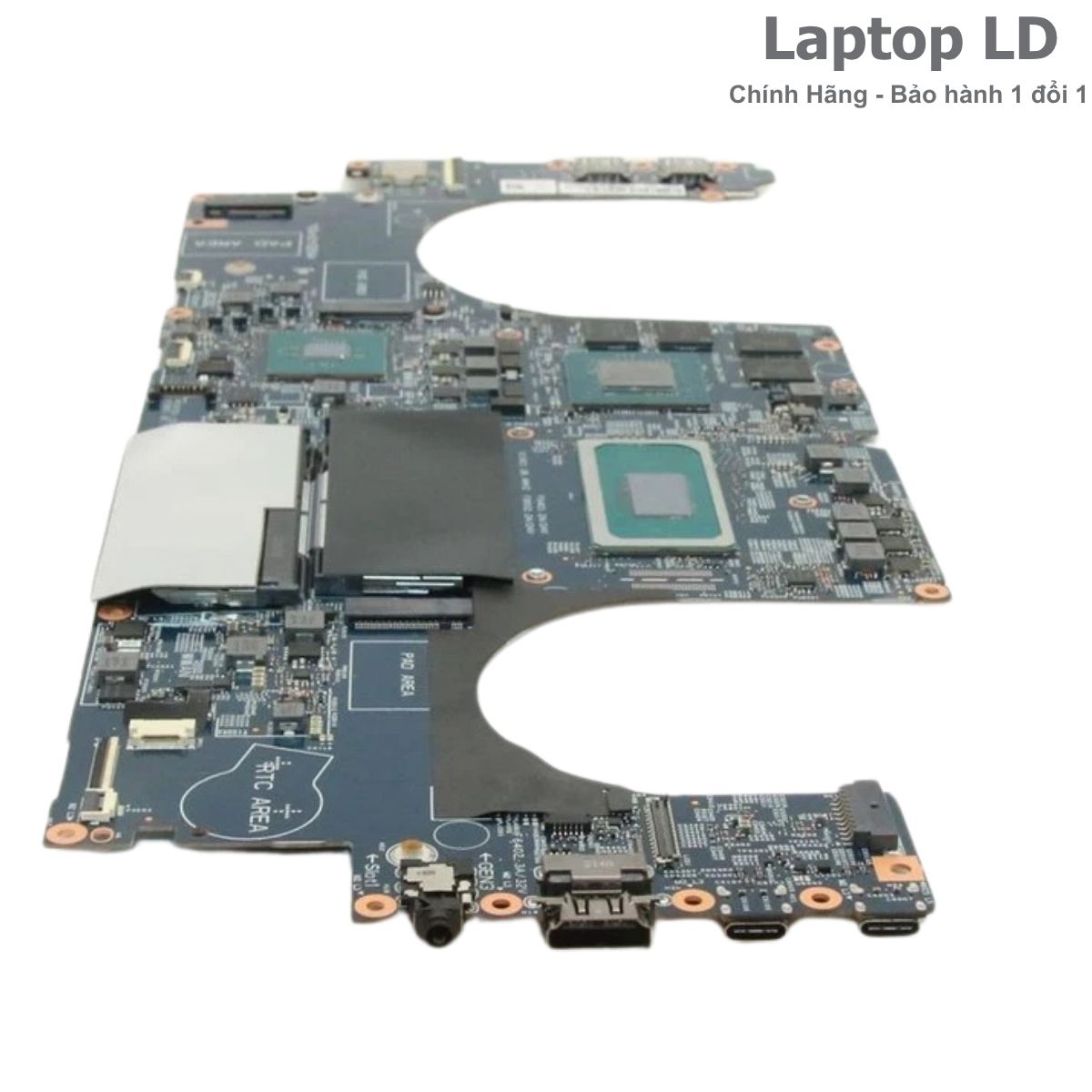

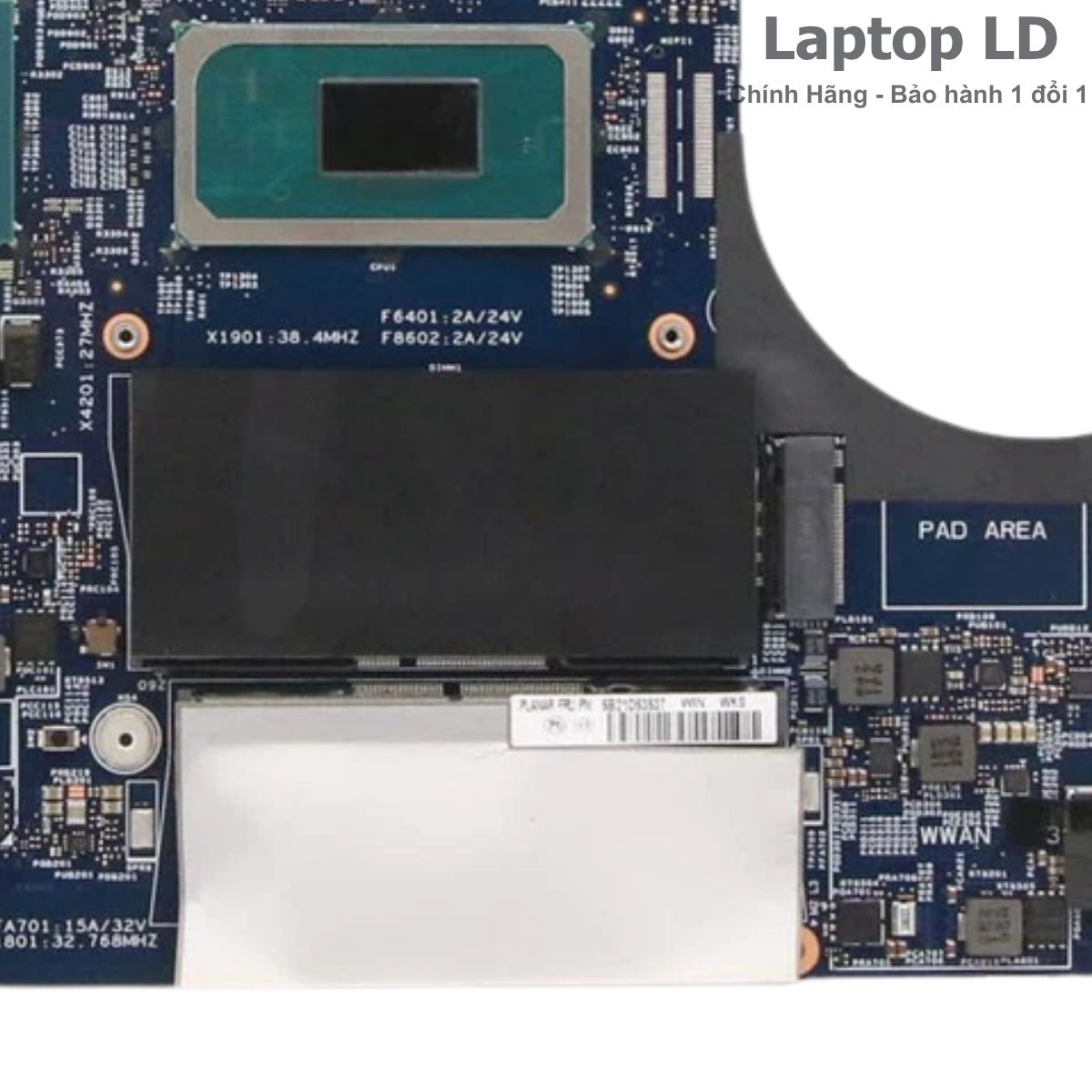

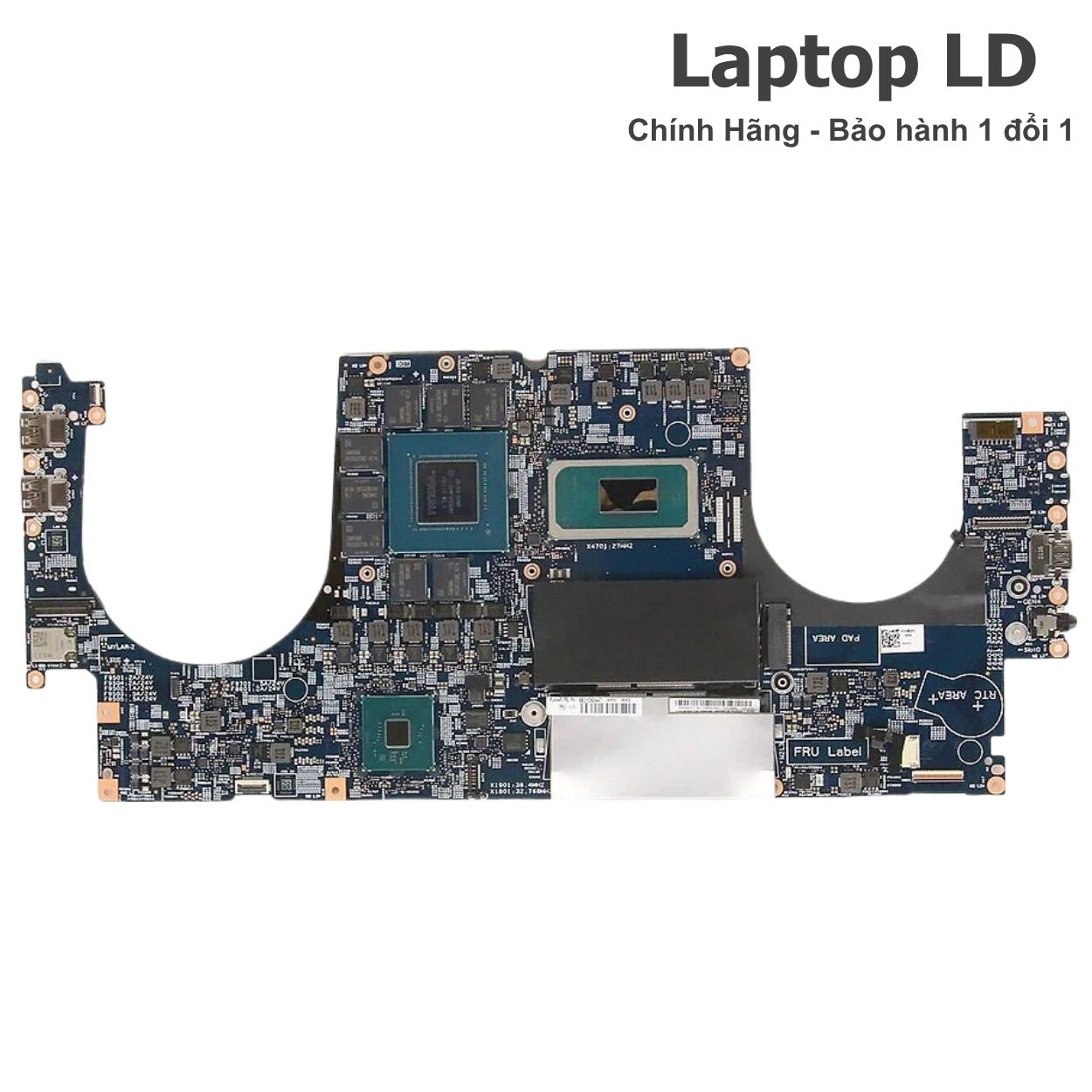

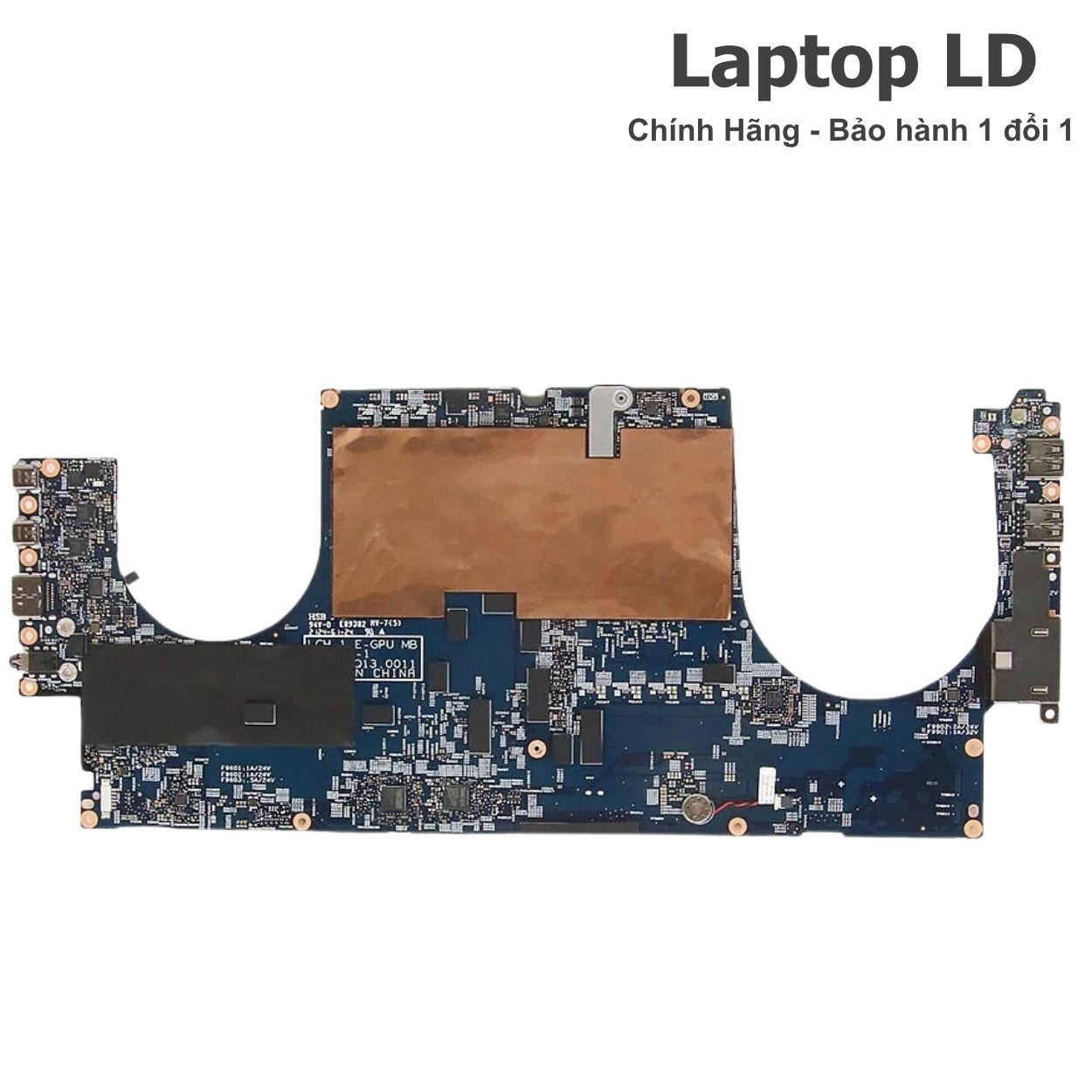

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →

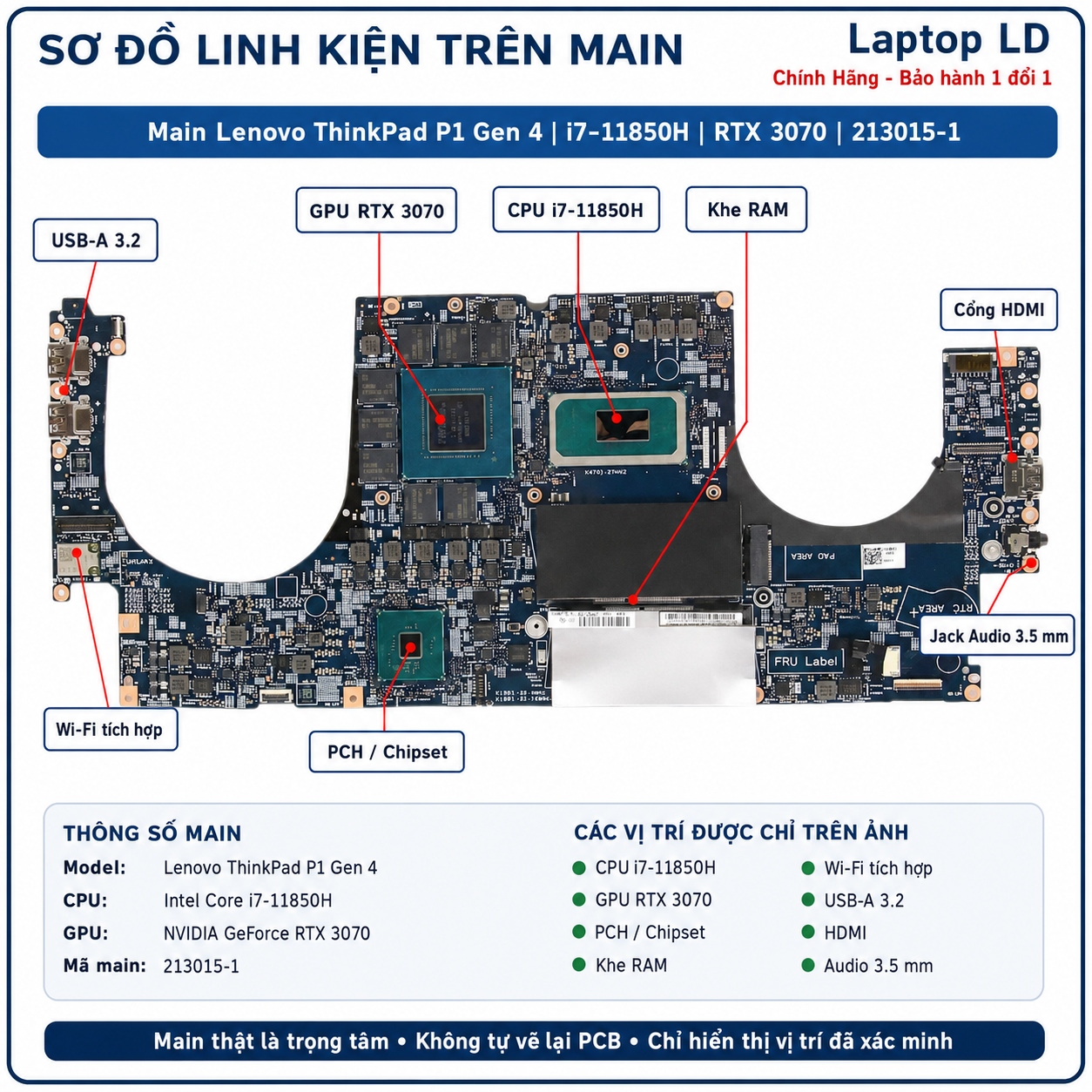

Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo ThinkPad P1 Gen 4
- Mã main / PCB
- 213015-1
- CPU / SoC
- Intel Core i7-11850H • 8 nhân 16 luồng • 2.5–4.8GHz • 24MB cache
- RAM / bộ nhớ
- 2 khe DDR4-3200 SO-DIMM • dual-channel • tối đa 64GB
- GPU / VGA
- NVIDIA GeForce RTX 3070 Laptop GPU 8GB GDDR6 + Intel UHD Graphics
- SSD / lưu trữ
- Cấu hình RTX 3070 hỗ trợ 1 SSD M.2 2280 NVMe; Lenovo công bố dung lượng tới 2TB
- Cổng ngoài

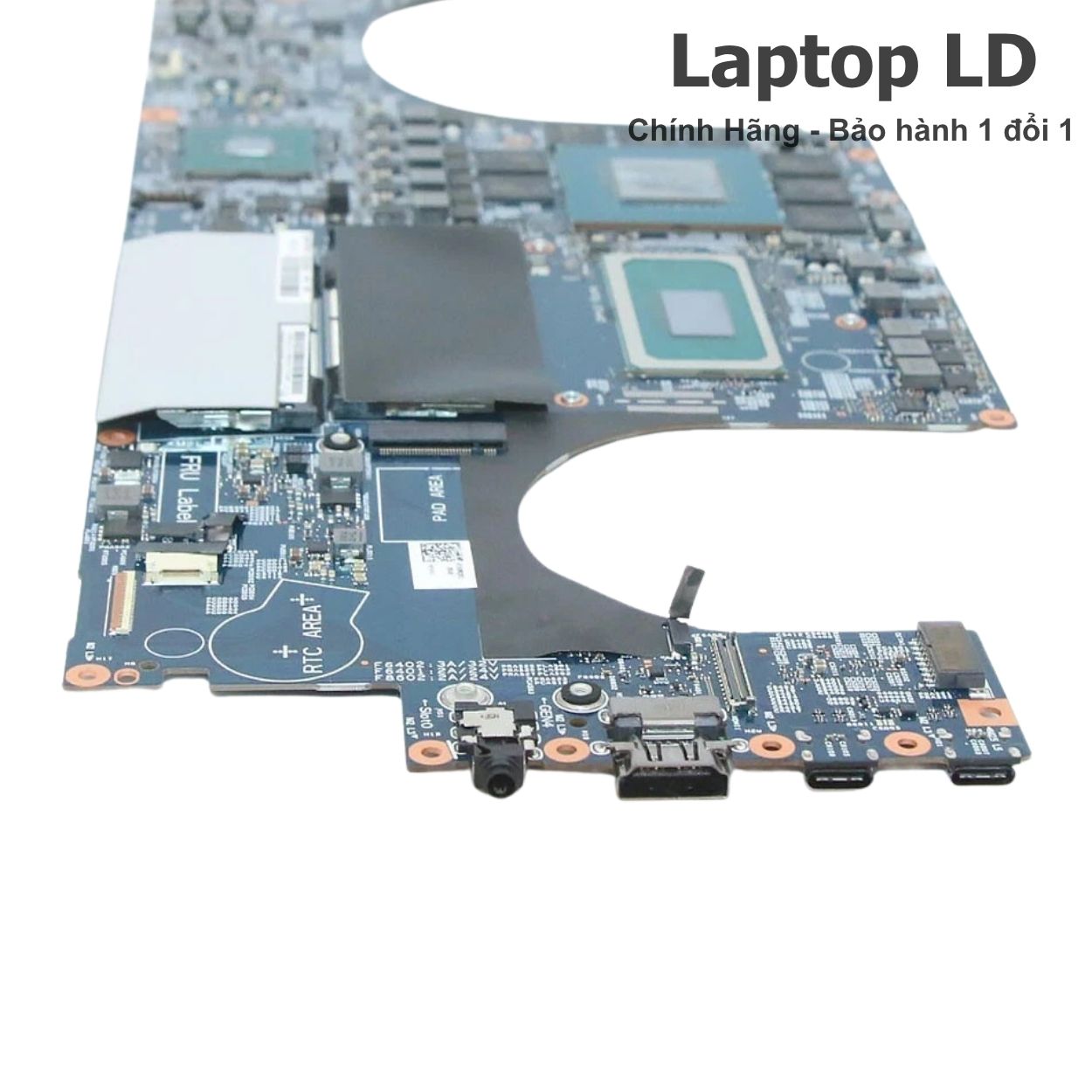

- 2x Thunderbolt 4/USB4 40Gbps • 2x USB-A 3.2 Gen 1 • HDMI 2.1 • SD UHS-II • audio 3.5mm
- Không dây
- Intel Wi-Fi 6E AX210 2x2 + Bluetooth 5.1 (phần cứng sẵn sàng 5.3); bản RTX 3070 không hỗ trợ WWAN
Thông số kỹ thuật bổ sung
| Board revision | Wistron LCH-1 E-GPU MB 213015-1 • BoardView Rev 1 |
|---|---|
| OEM part / FRU / SPS / DP/N | FRU cross-check 5B21D53587 cho P1 Gen 4 i7-11850H + RTX 3070; machine type 20Y3 / 20Y4 |
| Kết nối / I/O đặc trưng | Thunderbolt 4/USB4 40Gbps x2; USB-A 3.2 Gen 1 x2; HDMI 2.1; SD UHS-II; jack 3.5mm; nguồn slim-tip |
| BIOS / firmware | Lenovo UEFI BIOS N40ET52W v1.34 • ECP N40HT36W v1.19 |
| Tản nhiệt / adapter | Tản nhiệt Vapor Chamber trên bản RTX 3070; nền tảng P1 Gen 4 dùng adapter slim-tip 135W / 170W / 230W |
| Ghi chú cấu hình | CPU và RTX 3070 8GB được hàn trên main; RAM DDR4 SO-DIMM và SSD M.2 là linh kiện rời. Bản RTX 3070 không hỗ trợ WWAN và Lenovo chỉ hỗ trợ dual-storage trên các phiên bản đồ họa thấp hơn. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| ThinkPad P1 Gen 4 (20Y3 / 20Y4) | Core i7-11850H + GeForce RTX 3070 8GB | 2 khe DDR4-3200 SO-DIMM • tối đa 64GB | Wistron LCH-1 E-GPU MB • 213015-1 |
| ThinkPad X1 Extreme Gen 4 (20Y5 / 20Y6) | Intel Core H Gen 11 + NVIDIA dGPU | DDR4-3200 SO-DIMM | Cùng project LCH-1; 213015-1 được dùng trong tài liệu schematic/boardview của dòng Gen 4 |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU rời và các linh kiện hàn trực tiếp trên bo. RAM SO-DIMM và SSD M.2 là linh kiện rời.

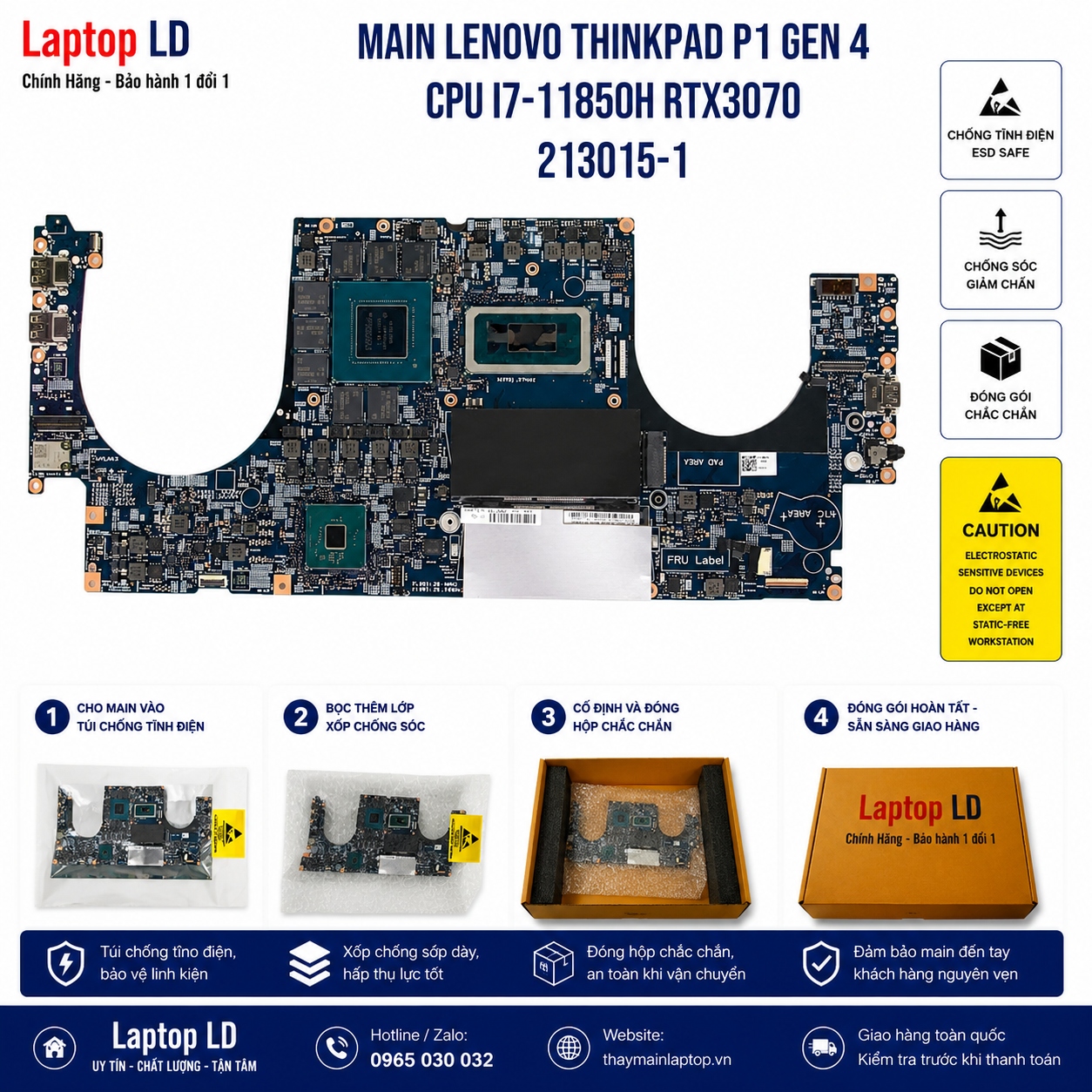

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU và GPU rời thuộc mainboard. RAM SO-DIMM, SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc slim-tip | Nguồn vào, mạch sạc, MOSFET bảo vệ hoặc đường nguồn chính trên main. | Kiểm tra adapter, jack nguồn, pin, điện áp đầu vào và dòng tiêu thụ trước khi kết luận lỗi main. |
| Máy có nguồn nhưng không POST, màn hình đen | RAM, BIOS/EC, nguồn CPU/GPU, CPU hoặc GPU rời có thể làm máy dừng trước POST. | Test từng thanh RAM ở từng khe, màn hình ngoài, mã chẩn đoán Lenovo và BIOS trước khi khoanh vùng bo. |
| RTX 3070 không nhận, lỗi driver hoặc mất hình khi chuyển sang GPU rời | GPU/VRAM, nguồn GPU, BIOS/firmware, driver hoặc đường tín hiệu hình ảnh. | Đối chiếu Device Manager/Lenovo Diagnostics, thử driver sạch, kiểm tra iGPU/dGPU và theo dõi lỗi khi tải GPU. |
| Tắt máy, treo hoặc sụt xung khi tải nặng GPU | Vapor Chamber, tiếp xúc thermal pad/keo, nguồn GPU/VRM hoặc adapter không ổn định. | Theo dõi nhiệt CPU/GPU, công suất adapter và độ ổn định khi stress test; kiểm tra lại cụm tản nhiệt và VRM. |
| Thunderbolt 4/USB4 hoặc HDMI hoạt động không ổn định | Cổng, controller, firmware, đường tín hiệu tốc độ cao hoặc nguồn cấp cho thiết bị ngoại vi. | Test từng cổng bằng thiết bị/cáp chuẩn, cập nhật firmware Lenovo và loại trừ dock/cáp trước khi xử lý main. |
| Không nhận RAM hoặc SSD | Khe SO-DIMM/M.2, nguồn cấp, tiếp xúc, RAM/SSD lỗi hoặc controller liên quan trên nền tảng. | Dùng RAM và SSD tốt để thử; test từng khe SO-DIMM và đúng vị trí M.2 hỗ trợ cho bản RTX 3070. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Bản RTX 3070 dùng Vapor Chamber. Ngắt sạc và pin trước khi tháo lắp; lắp đúng cụm tản nhiệt, thermal pad/keo và toàn bộ cáp màn hình, bàn phím, touchpad, loa, USB/Thunderbolt, HDMI trước lần khởi động đầu tiên.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt 2 cổng Thunderbolt 4/USB4, USB-A, HDMI, SD reader, Wi-Fi/Bluetooth và cổng nguồn slim-tip.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main ThinkPad P1 Gen 4 i7-11850H RTX 3070 213015-1
Main 213015-1 này có đúng cho ThinkPad P1 Gen 4 i7-11850H RTX 3070 không?
Bài này mô tả đúng cấu hình ThinkPad P1 Gen 4 dùng Core i7-11850H, GeForce RTX 3070 8GB và board Wistron LCH-1 E-GPU MB 213015-1. Laptop LD hỗ trợ đối chiếu ảnh main cũ và mã bo trước khi lắp.
Main có sẵn RAM và SSD không?
CPU i7-11850H và RTX 3070 8GB là linh kiện hàn trên main. RAM DDR4 SO-DIMM và SSD M.2 là linh kiện rời, được ghi rõ theo sản phẩm và đơn hàng.
ThinkPad P1 Gen 4 này hỗ trợ RAM bao nhiêu?
Lenovo công bố 2 khe DDR4-3200 SO-DIMM chạy dual-channel và dung lượng tối đa 64GB cho ThinkPad P1 Gen 4.
Bản RTX 3070 hỗ trợ SSD như thế nào?
Lenovo công bố bản dùng RTX 3070 hỗ trợ một ổ M.2 2280 NVMe, dung lượng tới 2TB. Dual-storage chỉ được Lenovo hỗ trợ trên các phiên bản Intel UHD, T1200 và RTX A2000.
