Thông tin main nhanh
- Dòng máy
- Lenovo ThinkPad E14 / E15 Gen 1
- Mã main
- NM-C421 Rev 1.0
- CPU
- Intel Core i5-10210U
- GPU / VGA
- Intel UHD Graphics · UMA
- RAM
- 1 khe SO-DIMM DDR4
- Lưu trữ
- 1 M.2 SSD + hỗ trợ 1 ổ SATA 2.5 inch
Main zin nguyên bản. • Đã kiểm tra kỹ trước khi giao.
Giới thiệu Main Lenovo ThinkPad E14 / E15 Gen 1 i5-10210U NM-C421
Main Lenovo ThinkPad E14 / E15 Gen 1 mã FE4A0 / FE5A0 NM-C421 Rev 1.0 sử dụng Intel Core i5-10210U thế hệ 10 với 4 nhân 8 luồng và Intel UHD Graphics tích hợp. Main dùng một khe RAM DDR4 SO-DIMM, hỗ trợ SSD M.2 và kết nối thêm ổ SATA 2.5 inch.
Đúng bản đang bán: Core i5-10210U + Intel UHD Graphics UMA. CPU và GPU tích hợp nằm trực tiếp trên system board; RAM, SSD M.2 và card Wi-Fi là linh kiện tháo lắp riêng.
Ảnh main thực tế

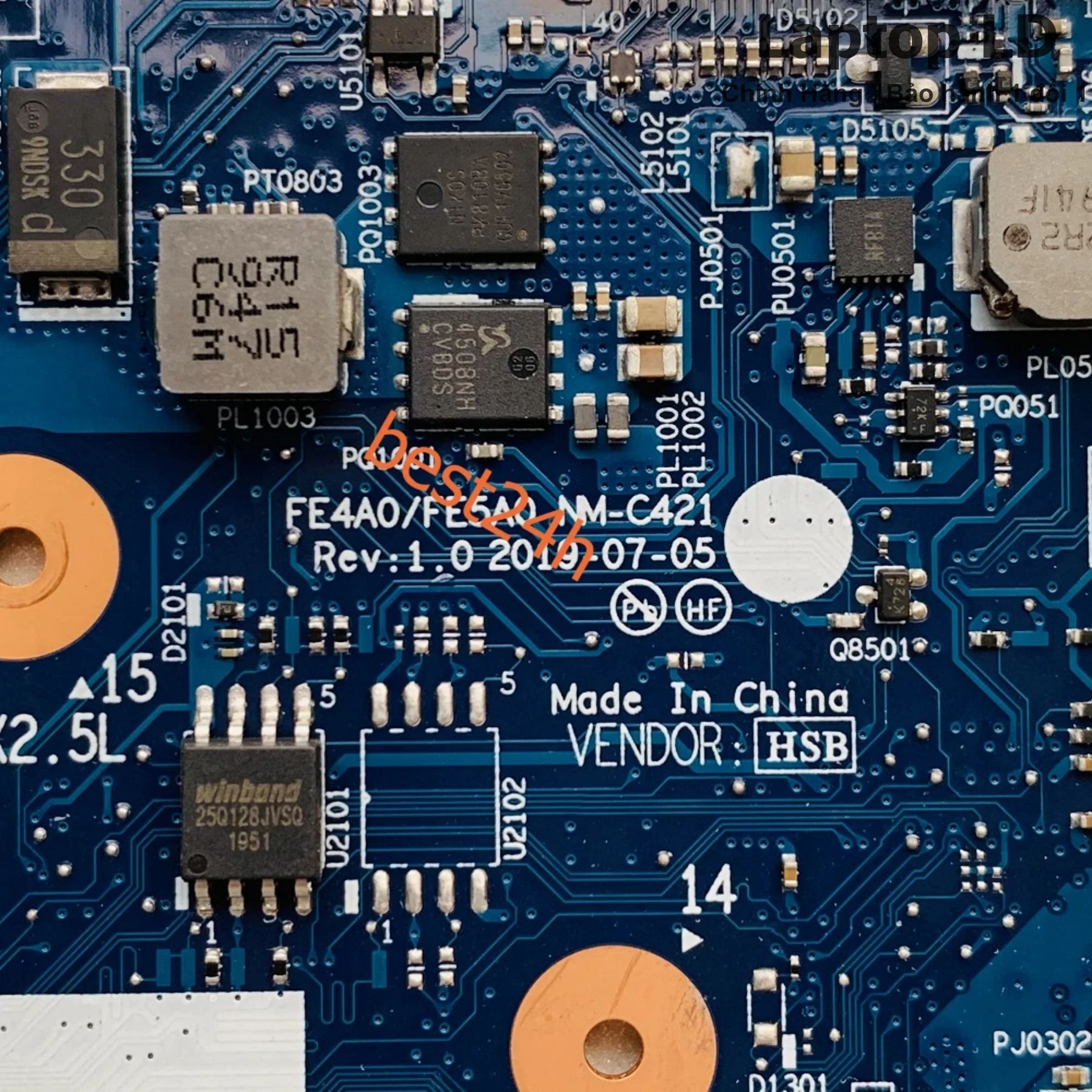

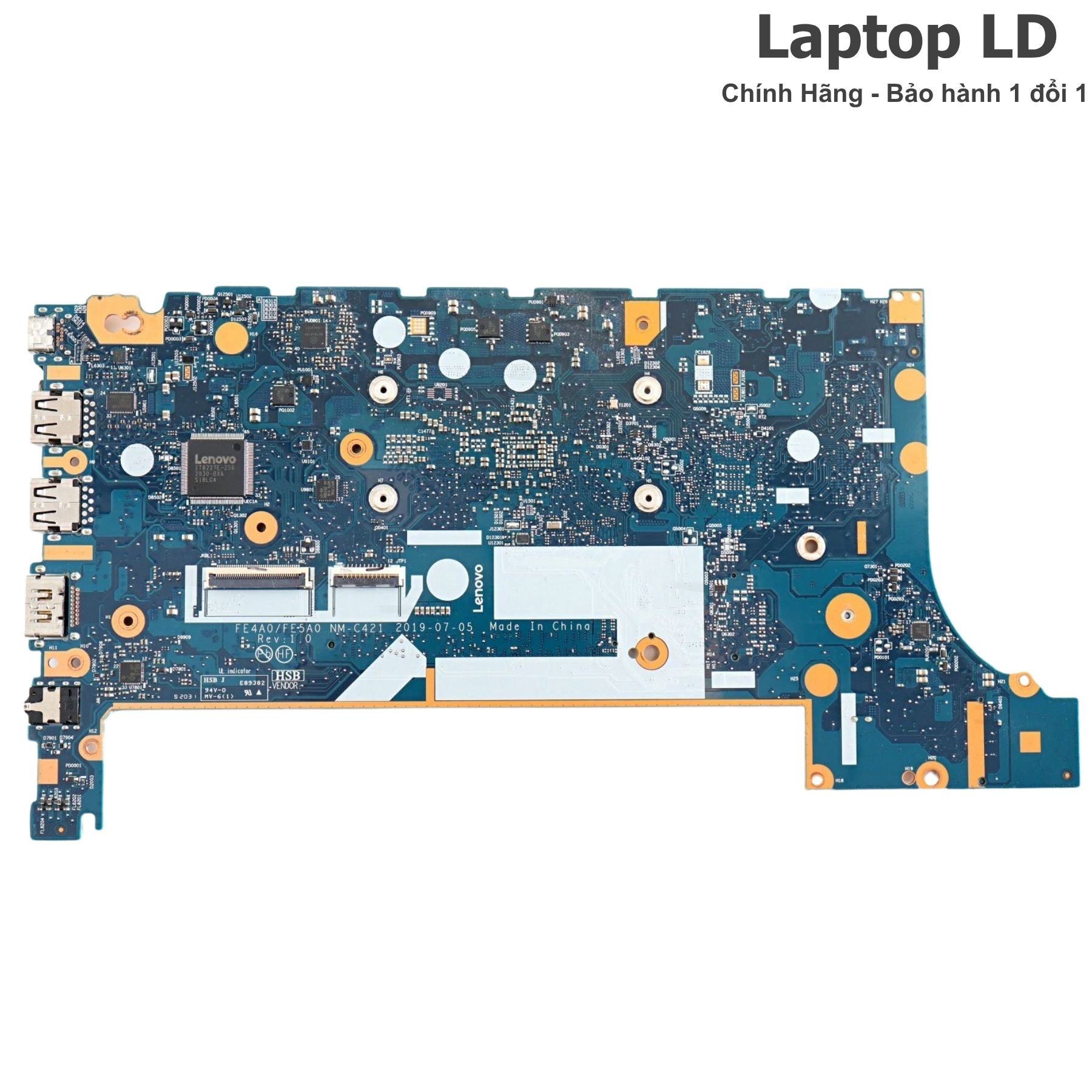

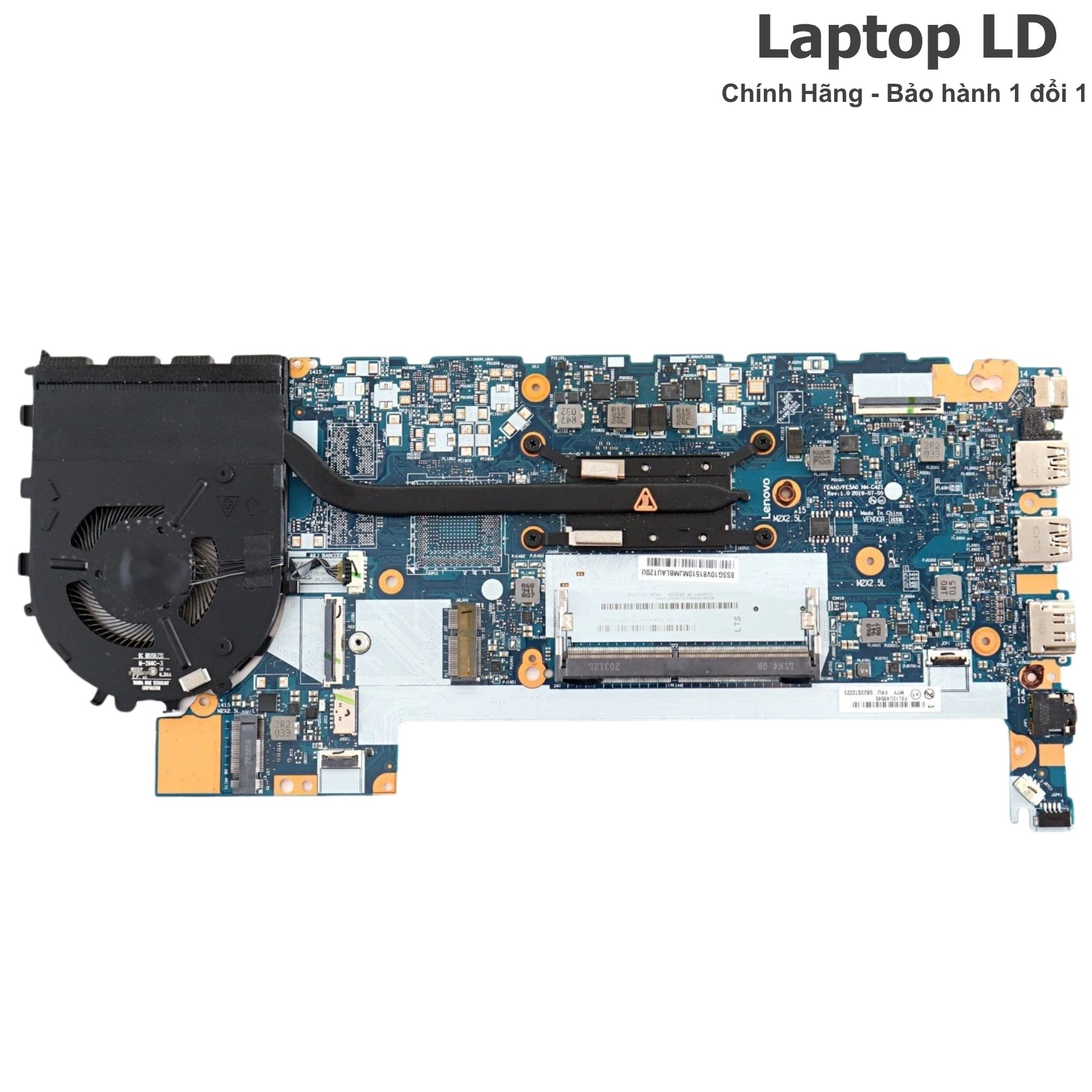

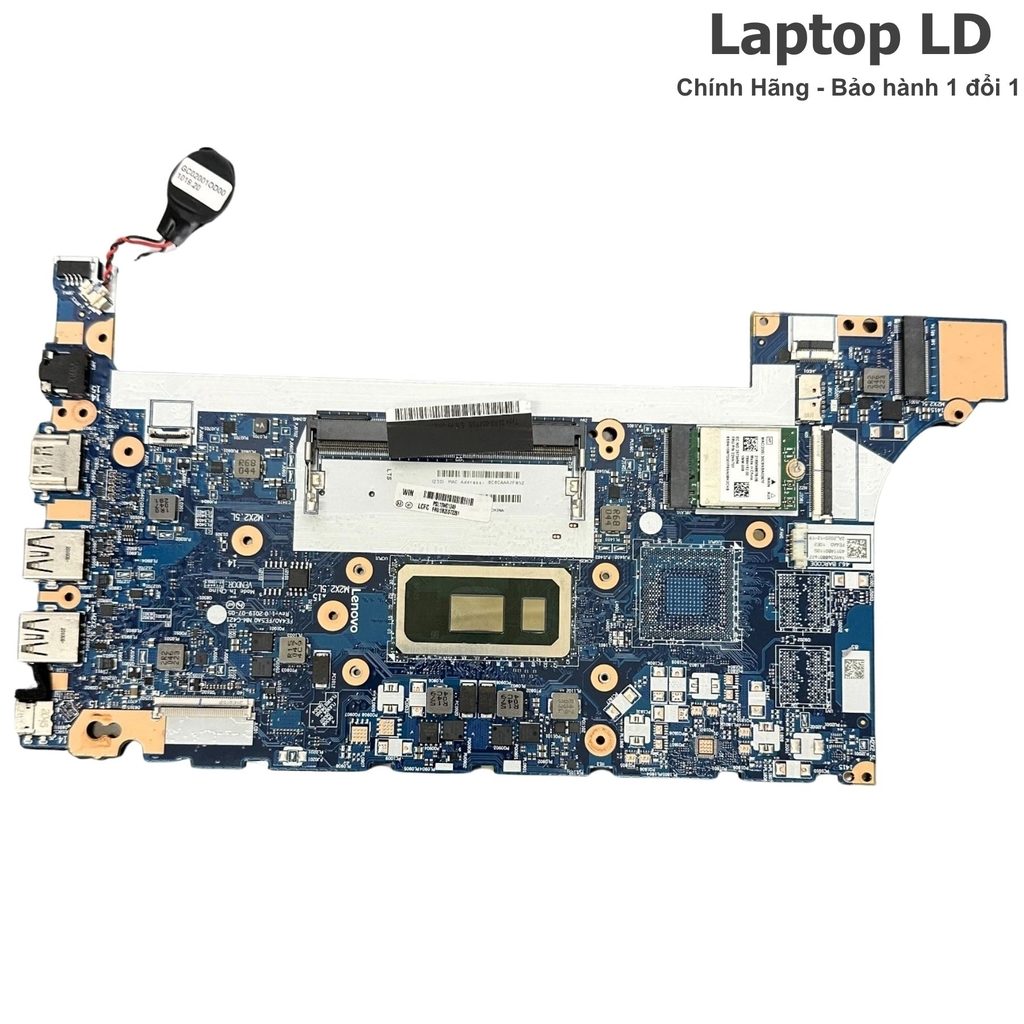

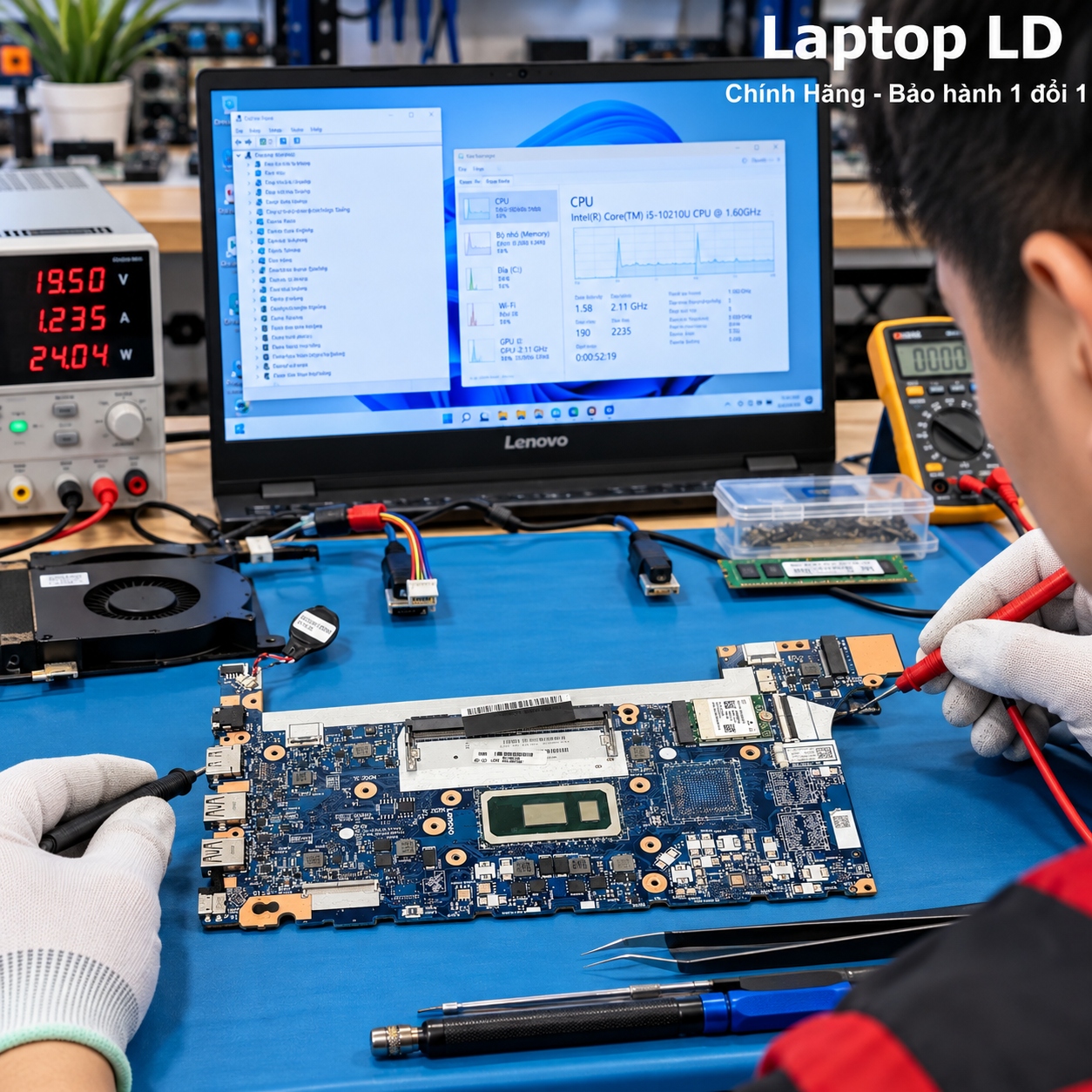

Hình ảnh thực tế Main ThinkPad E14 / E15 Gen 1 i5-10210U NM-C421
Vuốt ngang để xem từng ảnh ở kích thước lớn →

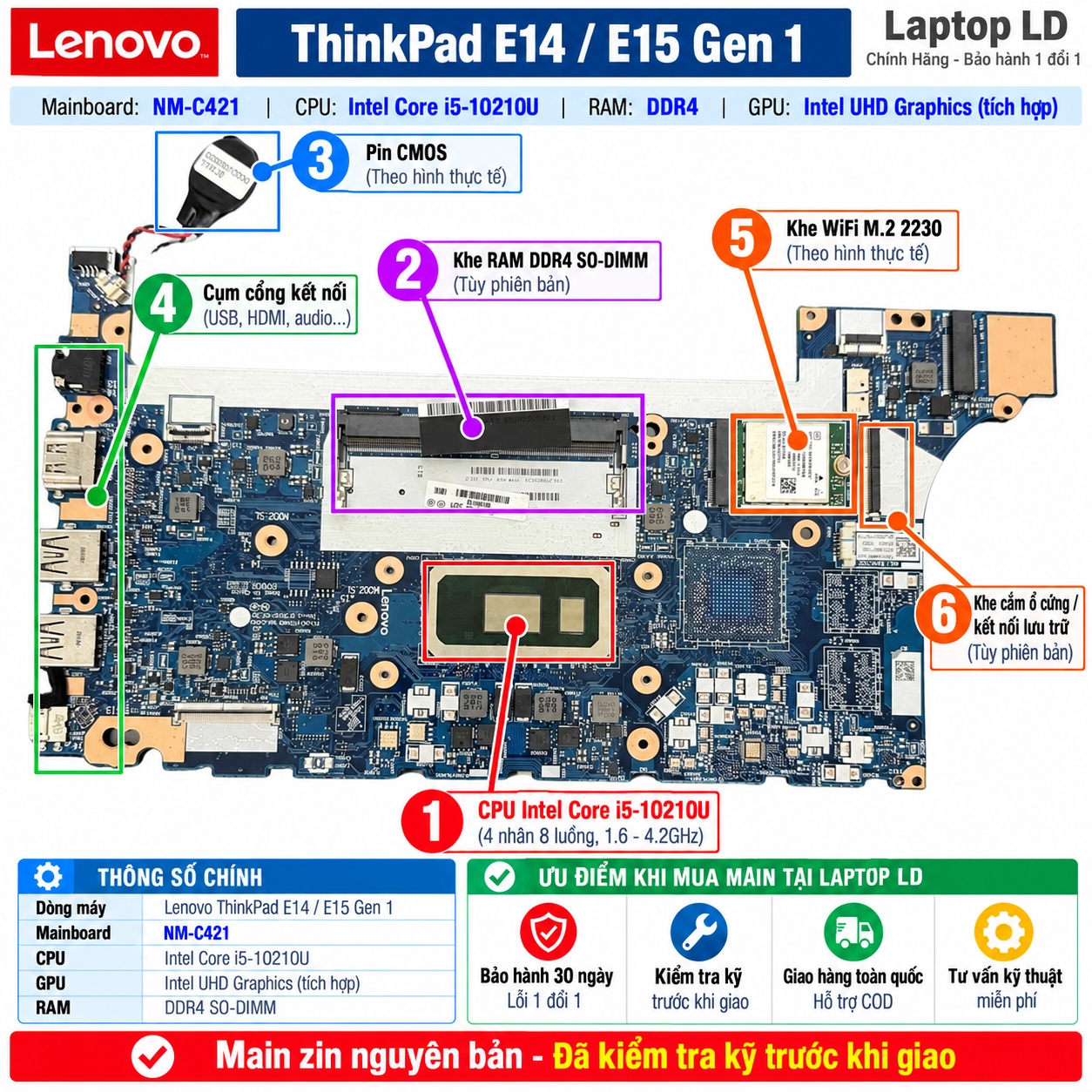

Cấu hình và kết nối
Thông số kỹ thuật Main ThinkPad E14 / E15 Gen 1 i5-10210U NM-C421
- MODEL
- ThinkPad E14 Gen 1 Type 20RA/20RB · ThinkPad E15 Gen 1 Type 20RD/20RE
- BOARD
- FE4A0 / FE5A0 · NM-C421 Rev 1.0
- CPU

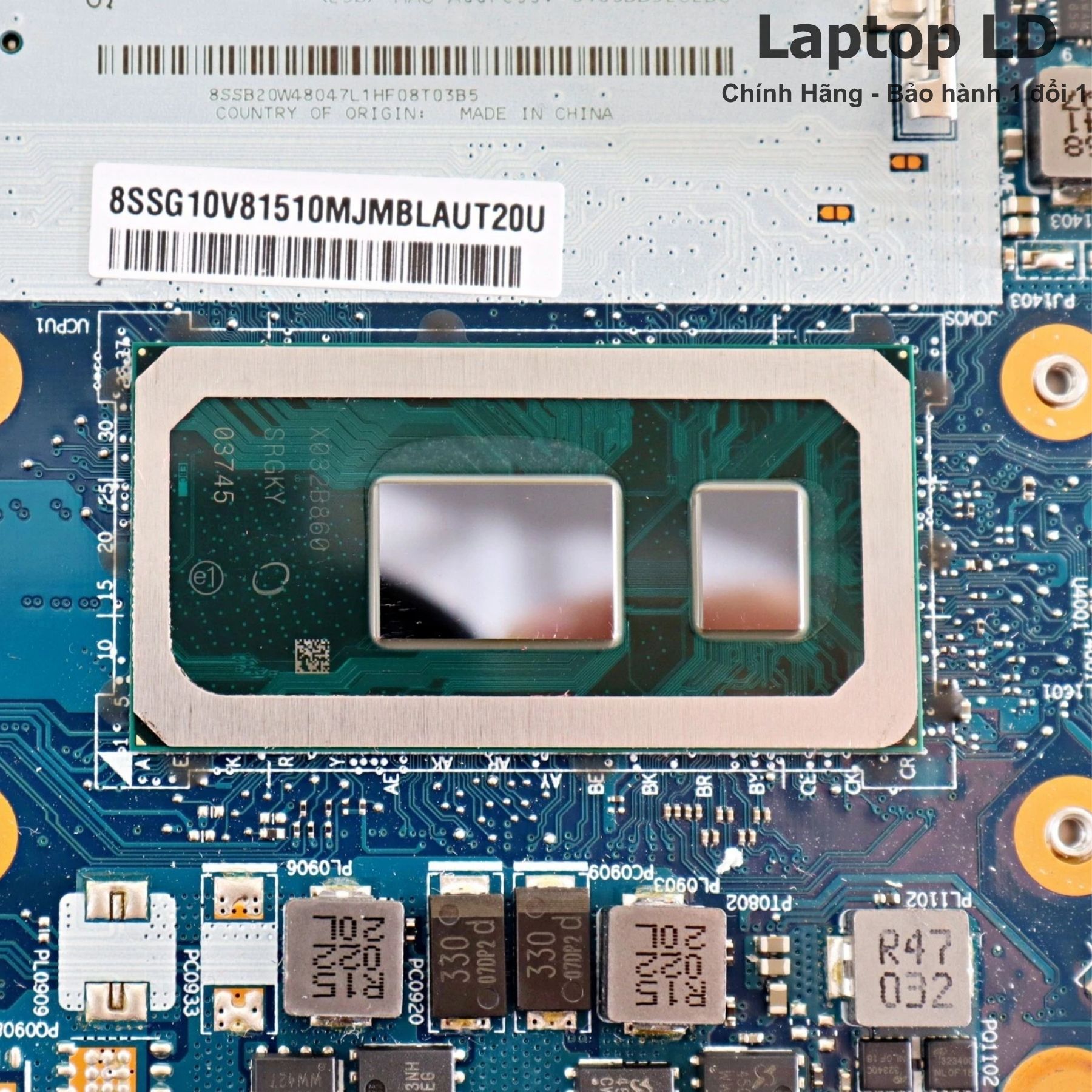

- Intel Core i5-10210U, 4 nhân 8 luồng, 1.6–4.2GHz, 6MB cache
- RAM

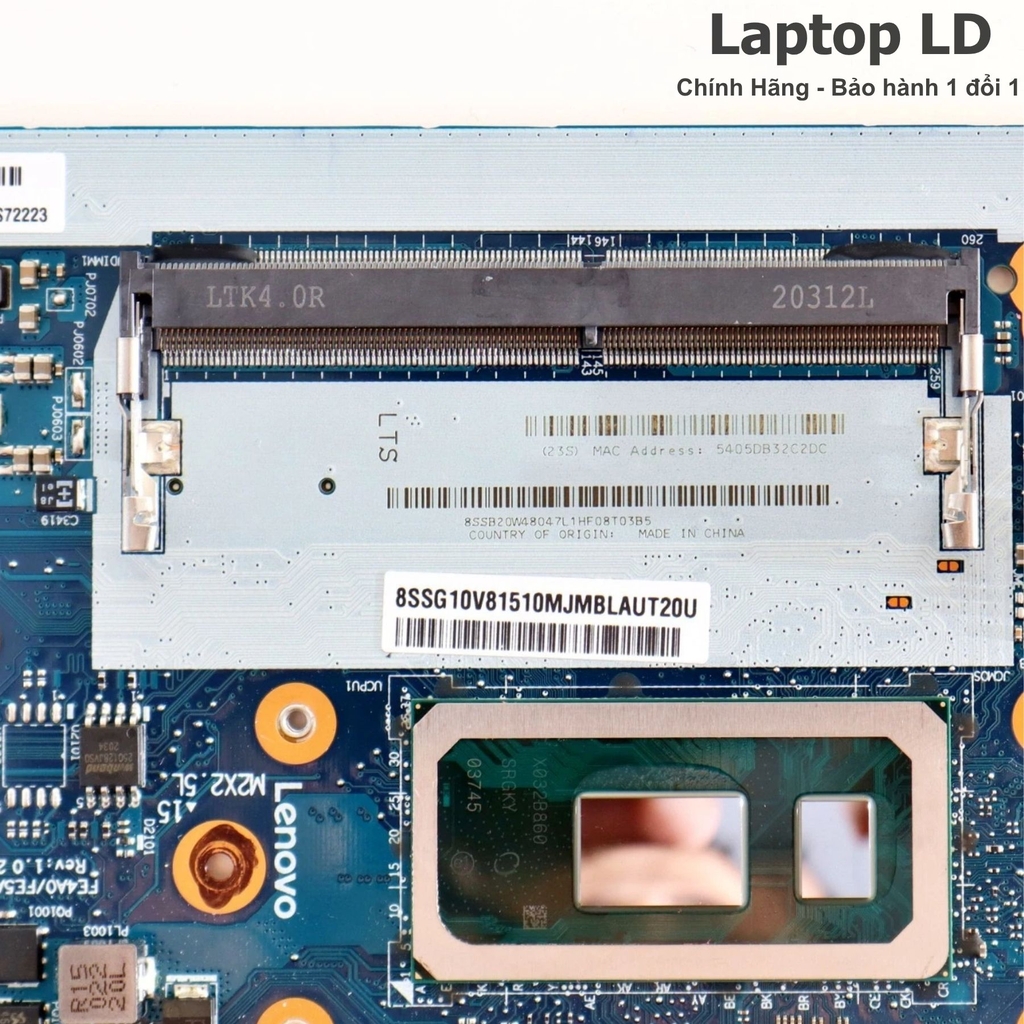

- 1 khe DDR4 SO-DIMM, DDR4-2666; Lenovo công bố tối đa 16GB
- GPU
- Intel UHD Graphics tích hợp · UMA
- STORAGE
- 1 M.2 2242/2280 SSD + hỗ trợ 1 ổ SATA 2.5 inch
- EXTERNAL_PORTS

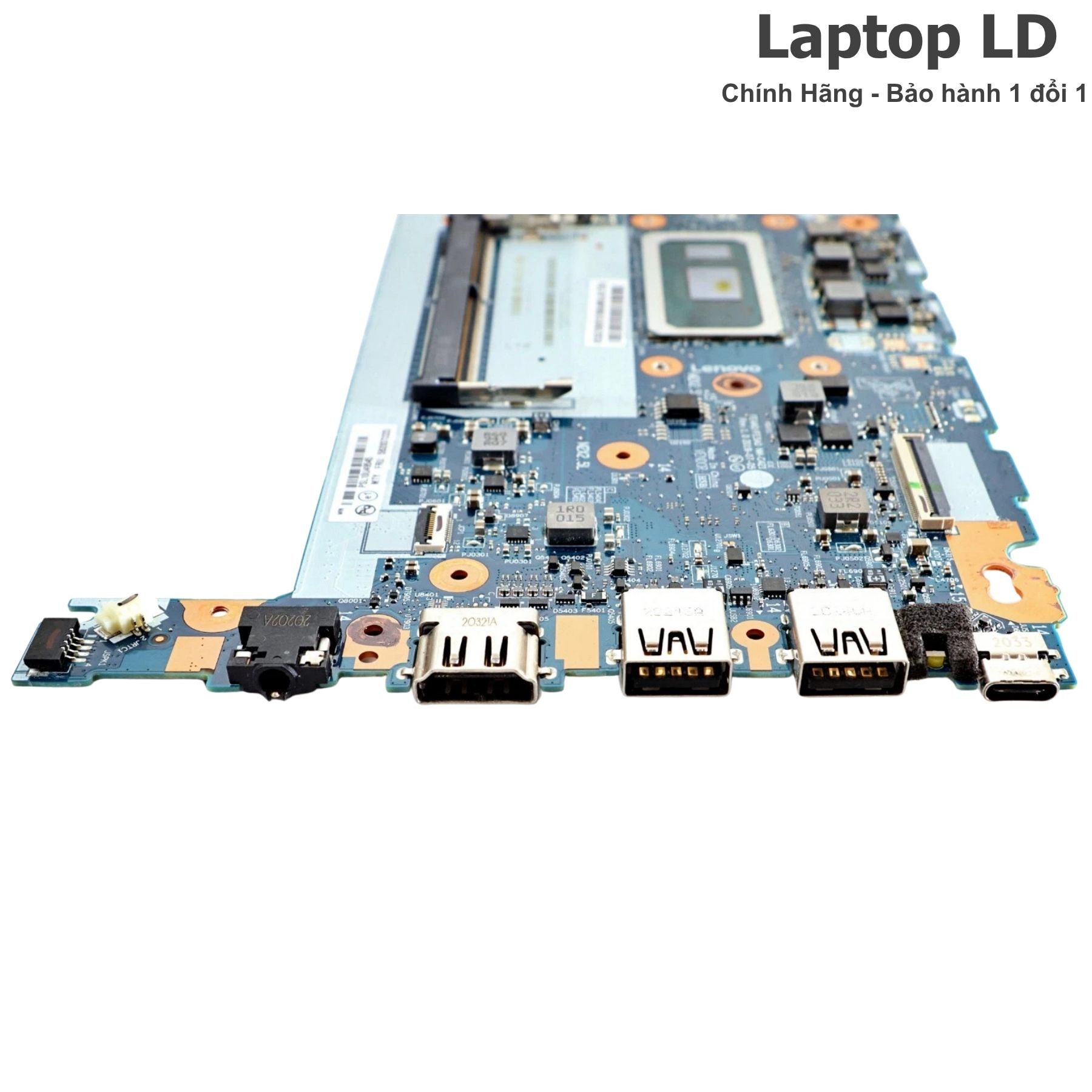

- 3 USB-A, 1 USB-C 3.1 Gen 1, HDMI 1.4b, RJ45, audio 3.5mm
- WIRELESS
- Wi-Fi 5 hoặc Wi-Fi 6 2×2 + Bluetooth theo module WLAN M.2
Phạm vi model / main: Lenovo ThinkPad E14 / E15 Gen 1; FE4A0 / FE5A0; NM-C421 Rev 1.0; Intel Core i5-10210U; Intel UHD Graphics UMA.
USB-C đa chức năng: cổng USB-C hỗ trợ truyền dữ liệu, Power Delivery để sạc máy và DisplayPort để xuất hình ngoài. Adapter chuẩn của dòng máy là Lenovo USB-C 65W.
Thông số kỹ thuật bổ sung
| Nền tảng main | FE4A0 / FE5A0 · NM-C421 Rev 1.0 · Intel Comet Lake-U |
|---|---|
| FRU E14 i5 UMA | Đã xác minh các mã 5B20S72281 / 5B20S72279 trên ThinkPad E14 Gen 1 i5-10210U |
| FRU E15 i5 UMA | Đã xác minh 5B20S72223 trên ThinkPad E15 Gen 1 i5-10210U Intel UHD Graphics |
| Bộ nhớ | 1 khe DDR4-2666 SO-DIMM; không có RAM hàn trên phiên bản main này |
| Nguồn / adapter | Lenovo 65W USB-C AC Adapter |
| Lưu trữ | M.2 2242/2280 PCIe NVMe hoặc M.2 SATA tùy ổ, đồng thời hỗ trợ thêm ổ 2.5 inch SATA |
Các phiên bản i5-10210U đã xác minh
| Dòng máy | CPU | GPU | RAM | FRU đã xác minh |
|---|---|---|---|---|
| ThinkPad E14 Gen 1 | Core i5-10210U | Intel UHD Graphics UMA | 1 khe DDR4-2666 | 5B20S72281 / 5B20S72279 |
| ThinkPad E15 Gen 1 | Core i5-10210U | Intel UHD Graphics UMA | 1 khe DDR4-2666 | 5B20S72223 |
Thông tin mua hàng tại Laptop LD
Bảo hành / đổi trả
Bảo hành 30 ngày, lỗi thuộc phạm vi bảo hành 1 đổi 1.
Gói bảo hành mở rộng:
- 3 tháng+10% giá sản phẩm
- 6 tháng+15% giá sản phẩm
- 12 tháng+25% giá sản phẩm
Giao hàng toàn quốc
Giao hàng toàn quốc, hỗ trợ COD. Nhận hàng, kiểm tra đúng sản phẩm rồi thanh toán.
Phạm vi sản phẩm: Sản phẩm là main laptop theo cấu hình trên trang.

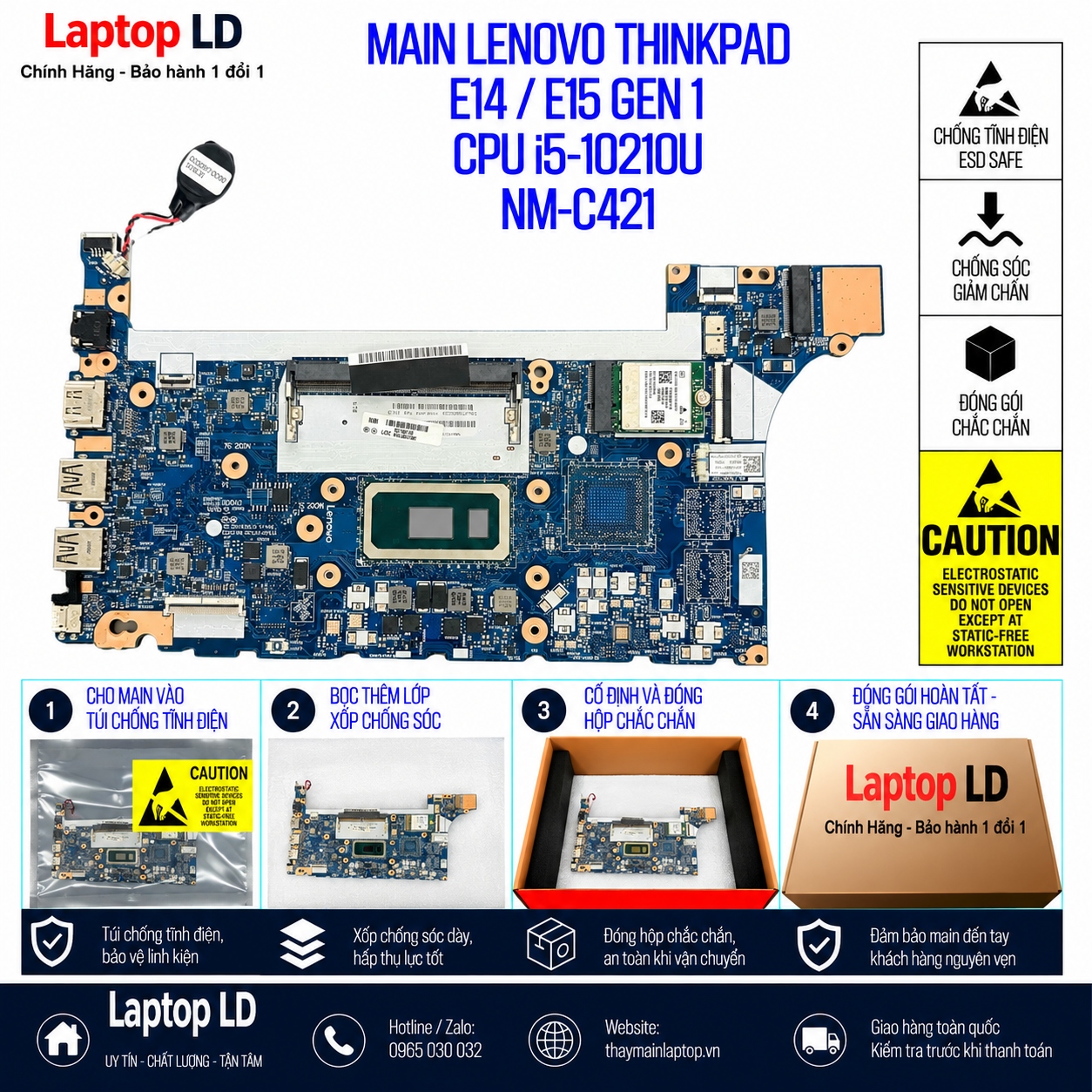

Đóng gói bảo vệ main: Main được đặt trong túi chống tĩnh điện, bọc chống sốc và đóng hộp chắc chắn trước khi giao.
Sản phẩm giao gồm: 01 mainboard Lenovo ThinkPad E14 / E15 Gen 1 NM-C421, Intel Core i5-10210U và Intel UHD Graphics theo cấu hình trên trang.
Kiểm tra main và hỗ trợ sau mua
Hỗ trợ sau khi mua: Tư vấn trong quá trình lắp đặt, hỗ trợ kiểm tra sau lắp và tiếp nhận xử lý khi main có dấu hiệu bất thường.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách kiểm tra trước khi thay Main ThinkPad E14 / E15 Gen 1 i5-10210U NM-C421
Core i5-10210U và Intel UHD Graphics nằm trực tiếp trên system board, trong khi RAM, SSD và card Wi-Fi là linh kiện rời. Nên kiểm tra từng khối trước khi kết luận phải thay main.
Triệu chứng → nguyên nhân có thể → cách kiểm tra
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Máy không lên nguồn hoặc không nhận sạc | Có thể liên quan adapter USB-C 65W, cổng USB-C, pin, mạch sạc hoặc nguồn trên main. | Thử adapter USB-C PD tốt, kiểm tra pin và điện áp nguồn đầu vào trước khi kết luận lỗi NM-C421. |
| Lên nguồn nhưng không hiển thị | Có thể do RAM, màn hình/cáp eDP, BIOS hoặc khối i5-10210U / Intel UHD Graphics. | Thử RAM tốt, kiểm tra panel/cáp và trạng thái POST; thử xuất hình qua HDMI hoặc USB-C DisplayPort. |
| Máy treo hoặc tự khởi động lại | Có thể do RAM, SSD/HDD, nhiệt độ, adapter hoặc nguồn CPU. | Kiểm tra RAM, ổ lưu trữ, nhiệt độ và chạy kiểm tra CPU/bộ nhớ phù hợp để tách lỗi linh kiện rời khỏi lỗi main. |
| Không nhận hoặc chập chờn RAM | Có thể do thanh DDR4, khe SO-DIMM, tiếp xúc hoặc mạch bộ nhớ trên system board. | Thử thanh DDR4-2666 tốt, vệ sinh tiếp xúc và chạy memory test trước khi kết luận lỗi main. |
| Không nhận SSD hoặc ổ SATA | Có thể do SSD/HDD, socket M.2, cáp SATA, BIOS hoặc đường lưu trữ. | Thử ổ tốt, kiểm tra BIOS và kiểm tra riêng M.2/cáp SATA trước khi xác định lỗi system board. |
| USB-C, HDMI hoặc LAN hoạt động bất thường | Có thể do thiết bị ngoài, cáp, đầu nối hoặc mạch I/O trên main. | Thử thiết bị tốt trên từng cổng, kiểm tra riêng sạc USB-C, DisplayPort, HDMI và RJ45 trước khi kết luận lỗi bo. |
Lưu ý khi tháo lắp
Lưu ý khi lắp Main ThinkPad E14 / E15 Gen 1 i5-10210U NM-C421 và kiểm tra sau thay
Lưu ý khi lắp: Intel Core i5-10210U và Intel UHD Graphics nằm trực tiếp trên system board. RAM SO-DIMM, SSD M.2, ổ SATA 2.5 inch nếu có và card Wi-Fi là linh kiện rời cần chuyển sang main thay thế.
Trước khi tháo lắp cần tắt máy, rút adapter USB-C, ngắt pin và chống tĩnh điện. Sau khi lắp main cần kiểm tra sạc USB-C, hình ảnh, RAM, SSD và các cổng trước khi bàn giao.
Checklist kiểm tra sau khi thay main
- Vào BIOS kiểm tra nhận đúng Intel Core i5-10210U.
- Kiểm tra dung lượng RAM DDR4 và chạy memory test cơ bản.
- Kiểm tra Intel UHD Graphics và xuất hình qua HDMI / USB-C DisplayPort.
- Kiểm tra SSD M.2 và ổ SATA 2.5 inch nếu máy đang sử dụng.
- Thử USB-A, USB-C, HDMI, RJ45, audio, Wi-Fi và Bluetooth.
- Kiểm tra sạc USB-C 65W, quạt, nhiệt độ và độ ổn định trước khi bàn giao.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main ThinkPad E14 / E15 Gen 1 i5-10210U NM-C421
Main NM-C421 dùng cho ThinkPad E14 và E15 Gen 1 đúng không?
Đúng. NM-C421 Rev 1.0 thuộc nền FE4A0 / FE5A0 được sử dụng trên ThinkPad E14 Gen 1 và ThinkPad E15 Gen 1.
Main i5-10210U NM-C421 dùng VGA gì?
SKU trên trang sử dụng Intel UHD Graphics tích hợp trong Core i5-10210U, thuộc phiên bản UMA không có GPU NVIDIA hoặc AMD rời.
Main này có RAM hàn không?
Không. ThinkPad E14 / E15 Gen 1 dùng một khe DDR4 SO-DIMM. Lenovo công bố hỗ trợ DDR4-2666 với dung lượng tối đa 16GB cho nền máy này.
ThinkPad E14 / E15 Gen 1 có lắp được hai ổ lưu trữ không?
Có. Nền máy hỗ trợ tối đa một ổ M.2 SSD và một ổ SATA 2.5 inch, nên có thể dùng hai thiết bị lưu trữ nếu máy có đủ cáp và khay tương ứng.
USB-C của E14 / E15 Gen 1 có sạc và xuất hình không?
Có. Cổng USB-C 3.1 Gen 1 hỗ trợ truyền dữ liệu, Power Delivery để sạc máy và DisplayPort để xuất hình ngoài.
FRU i5-10210U của E14 và E15 có giống nhau không?
Cùng dùng nền NM-C421 nhưng FRU Lenovo có thể khác theo dòng máy. Bản E14 i5-10210U đã xác minh các mã 5B20S72281 / 5B20S72279; bản E15 i5-10210U UMA đã xác minh 5B20S72223.
Đặt hoặc thay Main Lenovo ThinkPad E14 / E15 Gen 1 i5-10210U NM-C421 tại Laptop LD
Thay Main Lenovo ThinkPad E14 / E15 Gen 1 i5-10210U NM-C421 ở đâu? Đặt main hoặc mang máy tới Laptop LD để thay trực tiếp. Kỹ thuật viên hỗ trợ lắp đặt và kiểm tra Core i5-10210U, RAM, SSD, Intel UHD Graphics, USB-C, HDMI, LAN, Wi-Fi cùng các chức năng sau thay trước khi bàn giao.
