Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo ThinkBook 14-IIL (20SL) / ThinkBook 15-IIL (20SM)
- Mã main
- DALVACMB8D0 · Lenovo FRU 5B20S43871 / compatible 5B20S43898 · DALVACMB8D0 Rev:D · LVAC platform
- CPU
- Intel Core i5-1035G1 · 4 nhân / 8 luồng · 1.0–3.6 GHz · 6 MB cache
- GPU / VGA
- Intel UHD Graphics tích hợp (Ice Lake G1 / 32 EU)
- RAM
- Biến thể main 5B20S43871 được ghi nhận có 4GB DDR4 onboard + 1 khe SO-DIMM; nền Lenovo hỗ trợ DDR4-2666/3200
- Lưu trữ
- 1 khe M.2 2242/2280 NVMe PCIe 3.0 + hỗ trợ 1 ổ 2.5 inch SATA
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

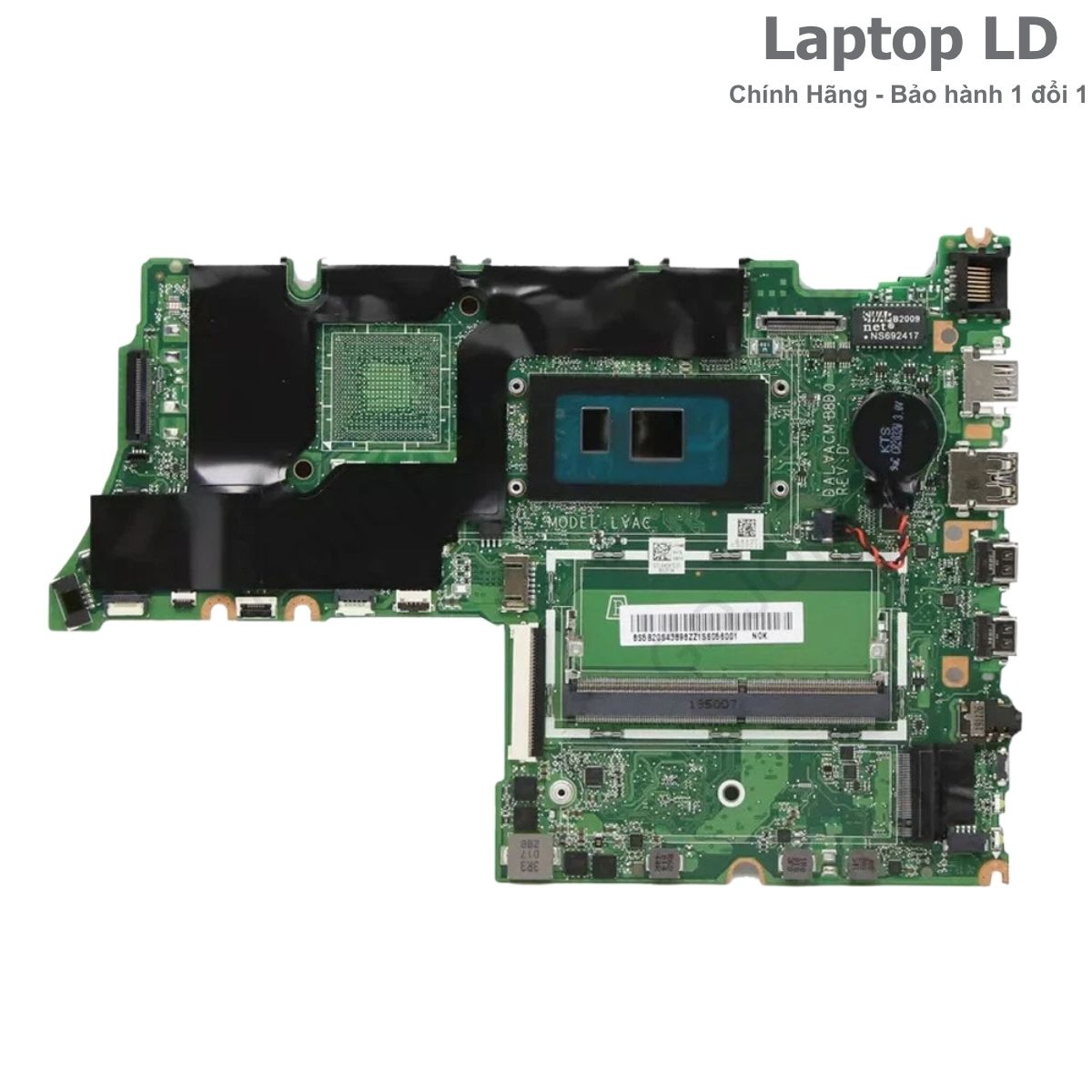

Main Lenovo ThinkBook 14-IIL / 15-IIL i5-1035G1 DALVACMB8D0
Mainboard dùng chung nền Lenovo ThinkBook 14-IIL Type 20SL và ThinkBook 15-IIL Type 20SM, tích hợp Intel Core i5-1035G1 và Intel UHD Graphics. Board được xác minh với mã DALVACMB8D0 Rev:D, Lenovo FRU 5B20S43871; FRU 5B20S43898 cũng được các nguồn phụ tùng Lenovo ghi nhận cho cùng cấu hình i5-1035G1 UMA.
Hỗ trợ trước khi mua: Bản trong bài là main UMA i5-1035G1, board DALVACMB8D0 Rev:D. Laptop LD hỗ trợ đối chiếu FRU 5B20S43871/5B20S43898, mã PCB và bố trí cổng từ ảnh main cũ để xác nhận đúng biến thể trước khi giao.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: ThinkBook 14-IIL và 15-IIL dùng cùng nền board DALVACMB8D0. Cổng USB-C Gen 2 hỗ trợ truyền dữ liệu, Power Delivery và DisplayPort; máy hỗ trợ cả adapter USB-C 65W hoặc slim-tip 65W tùy cấu hình.

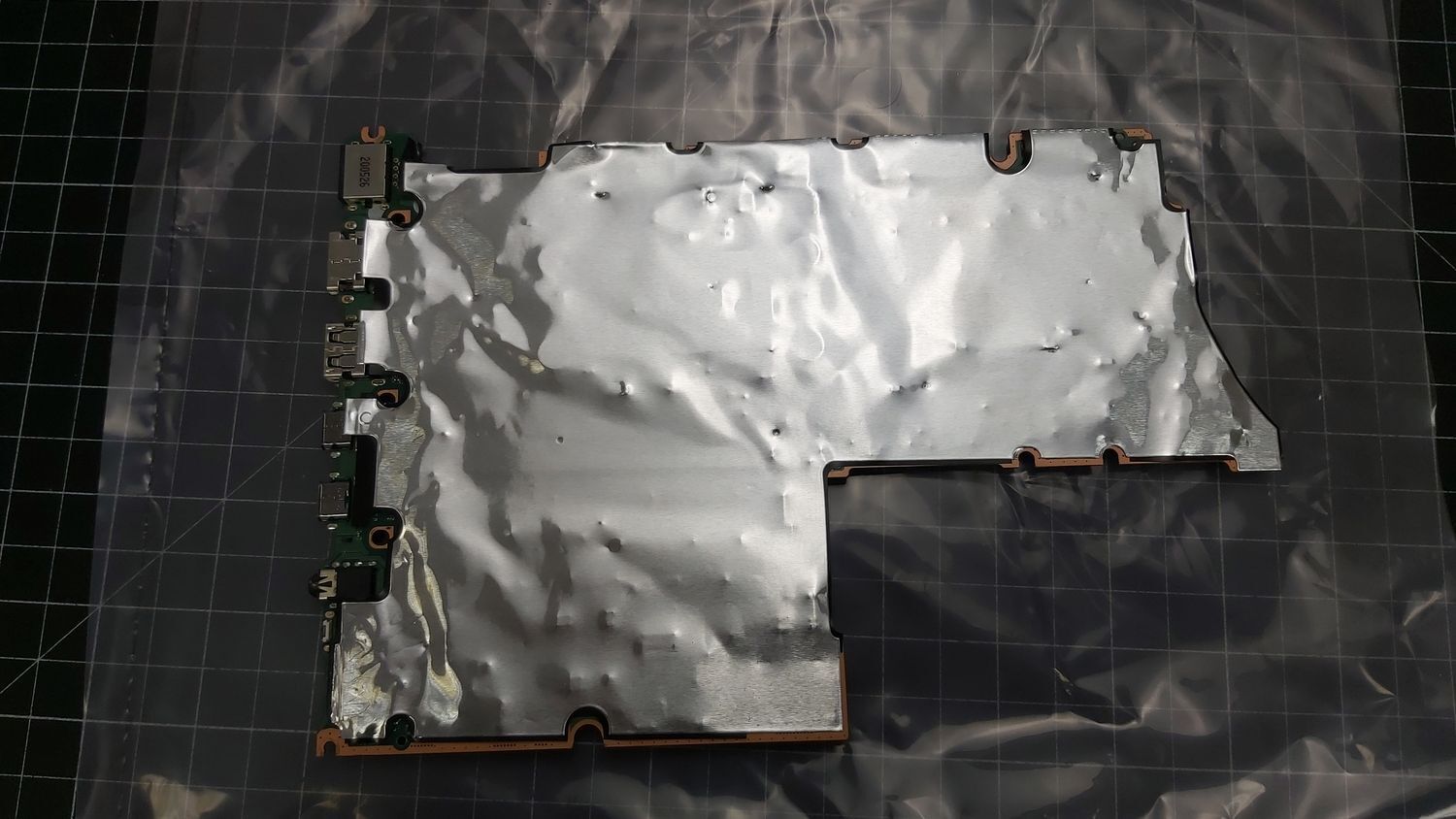

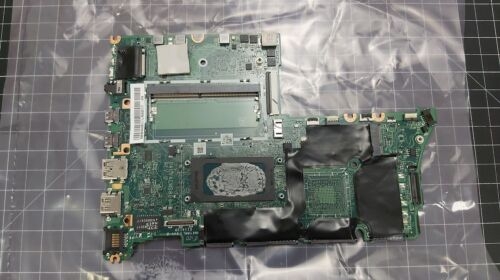

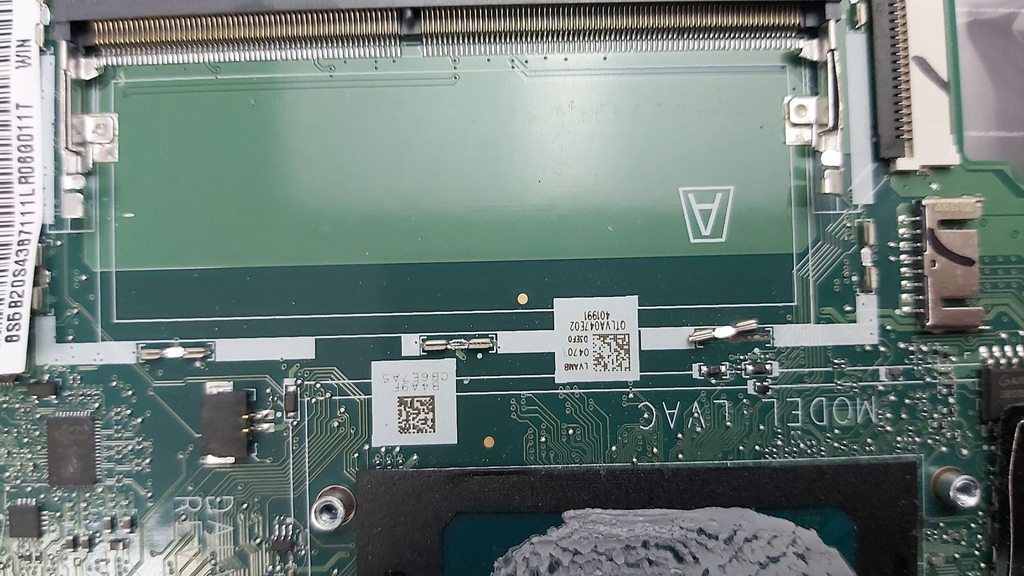

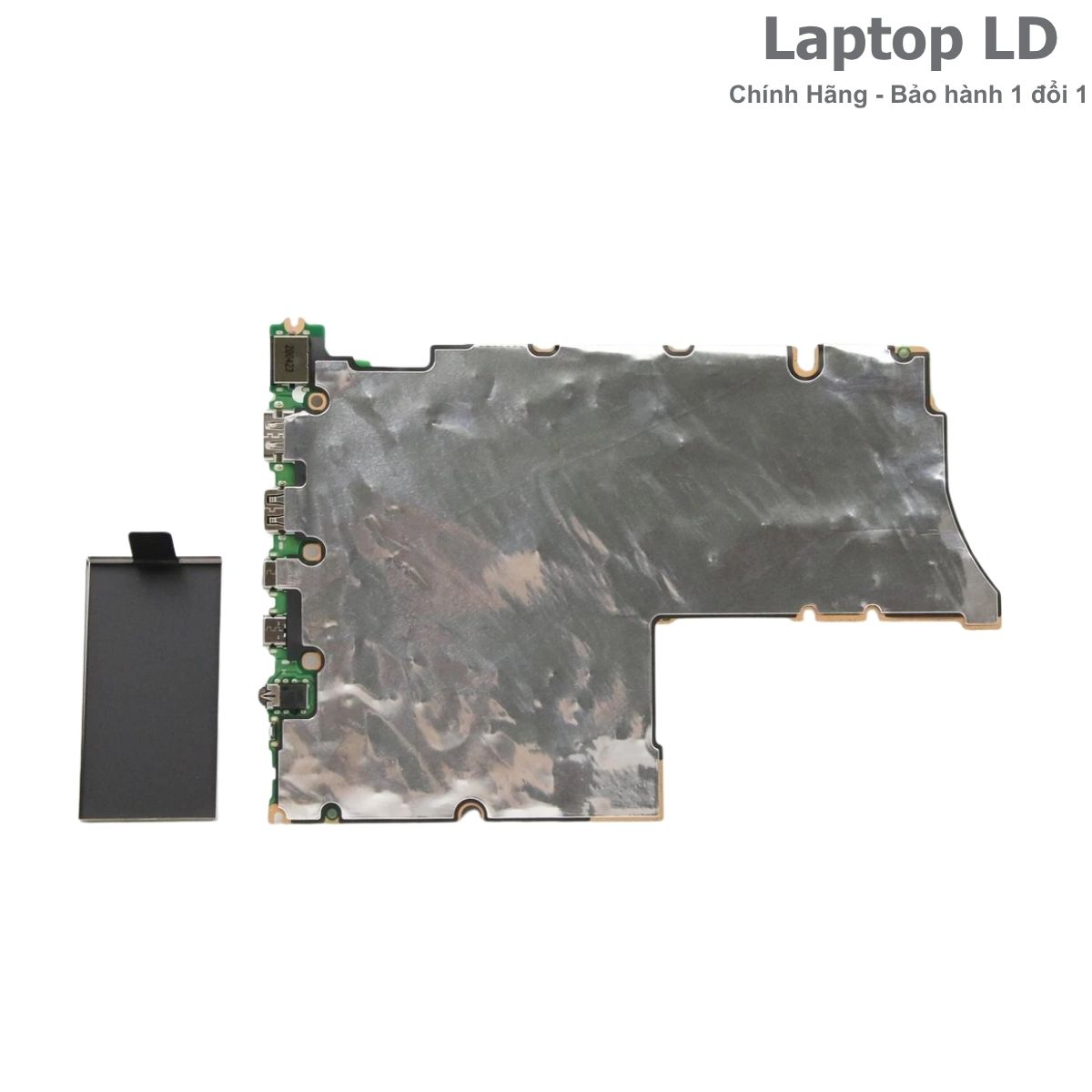

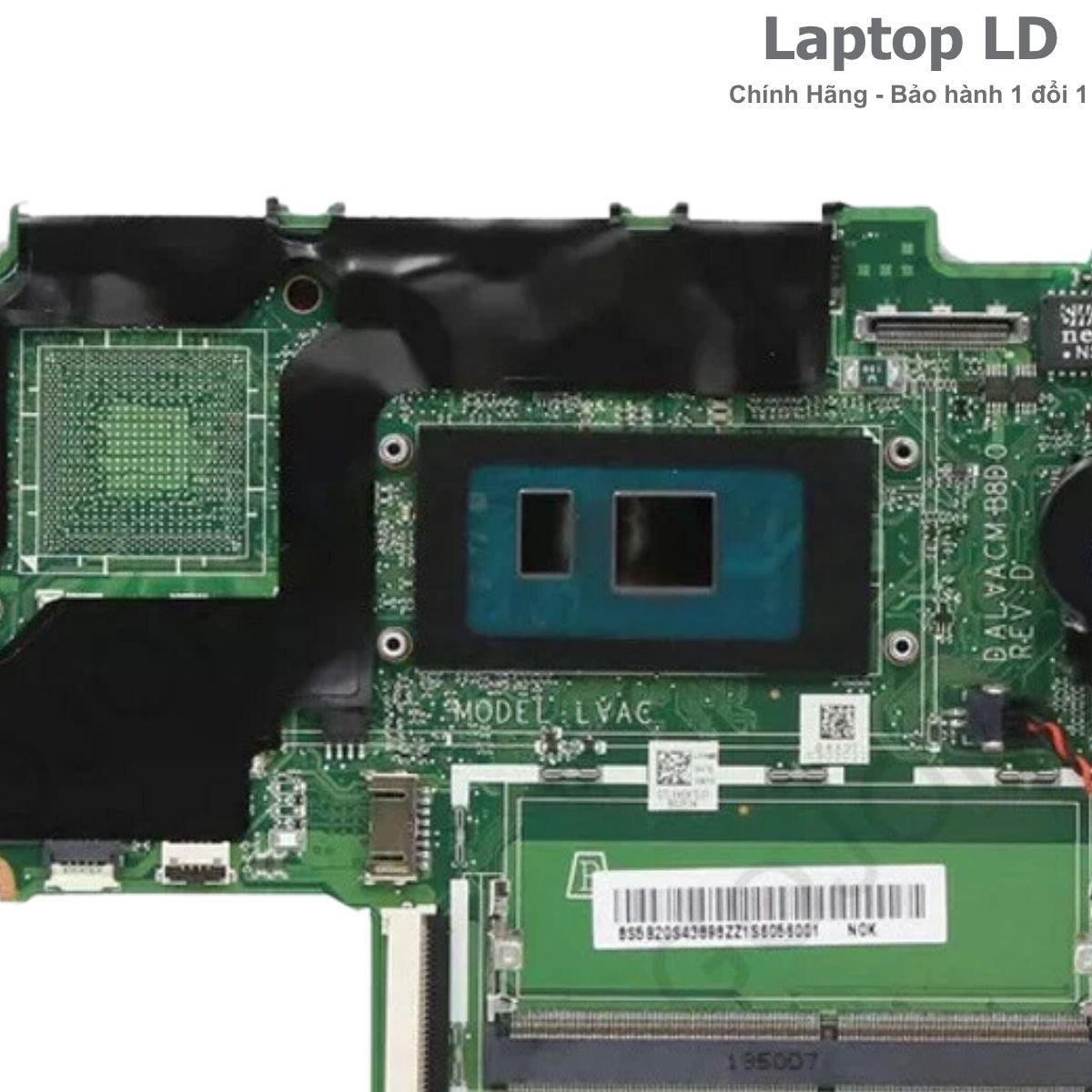

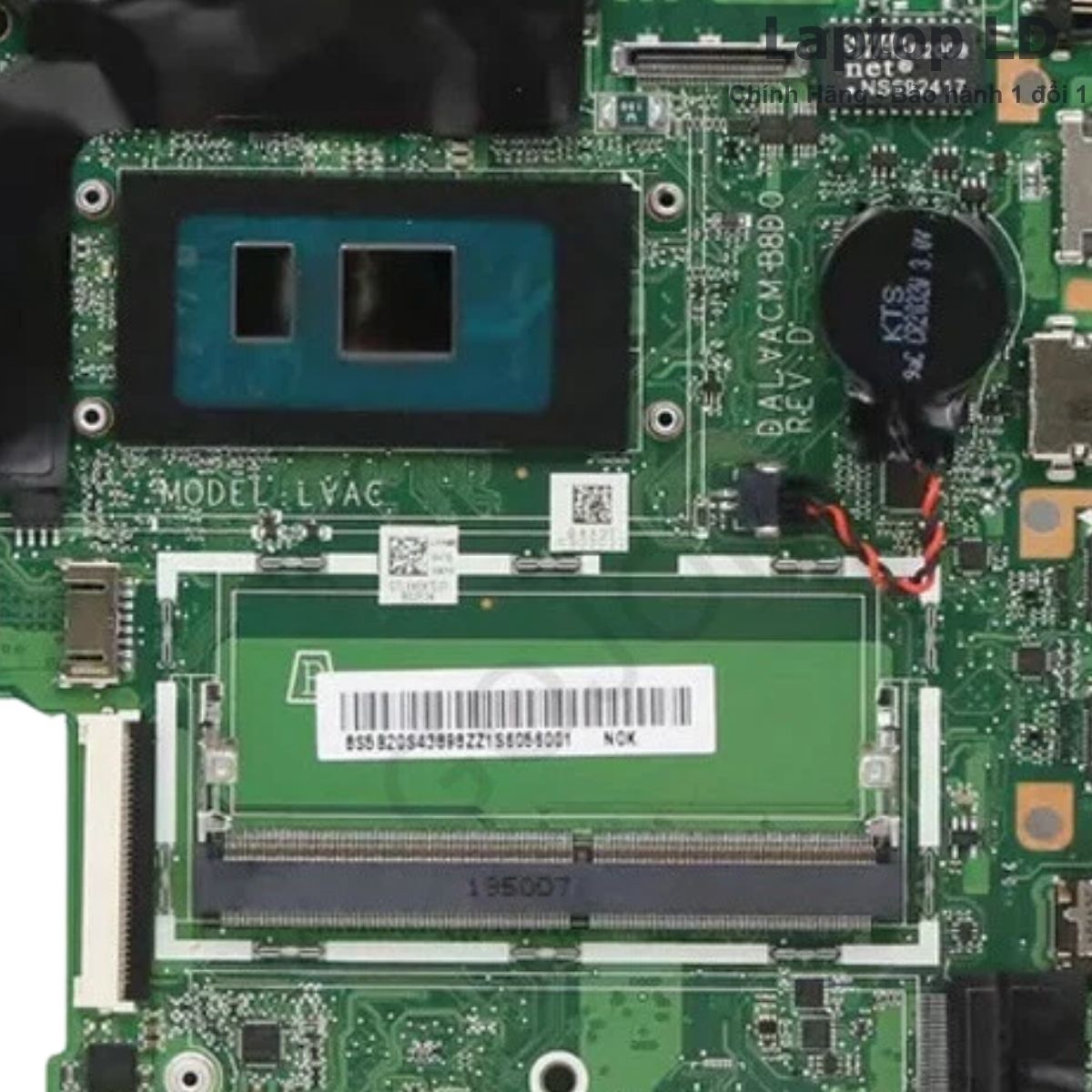

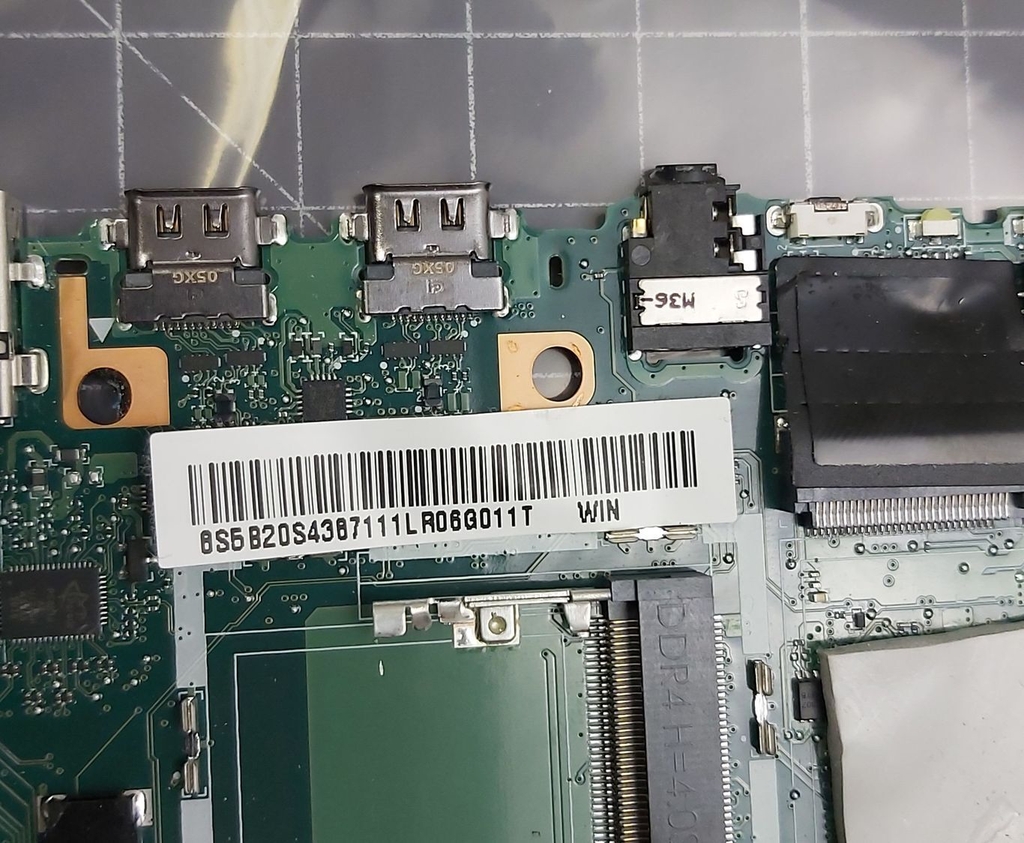

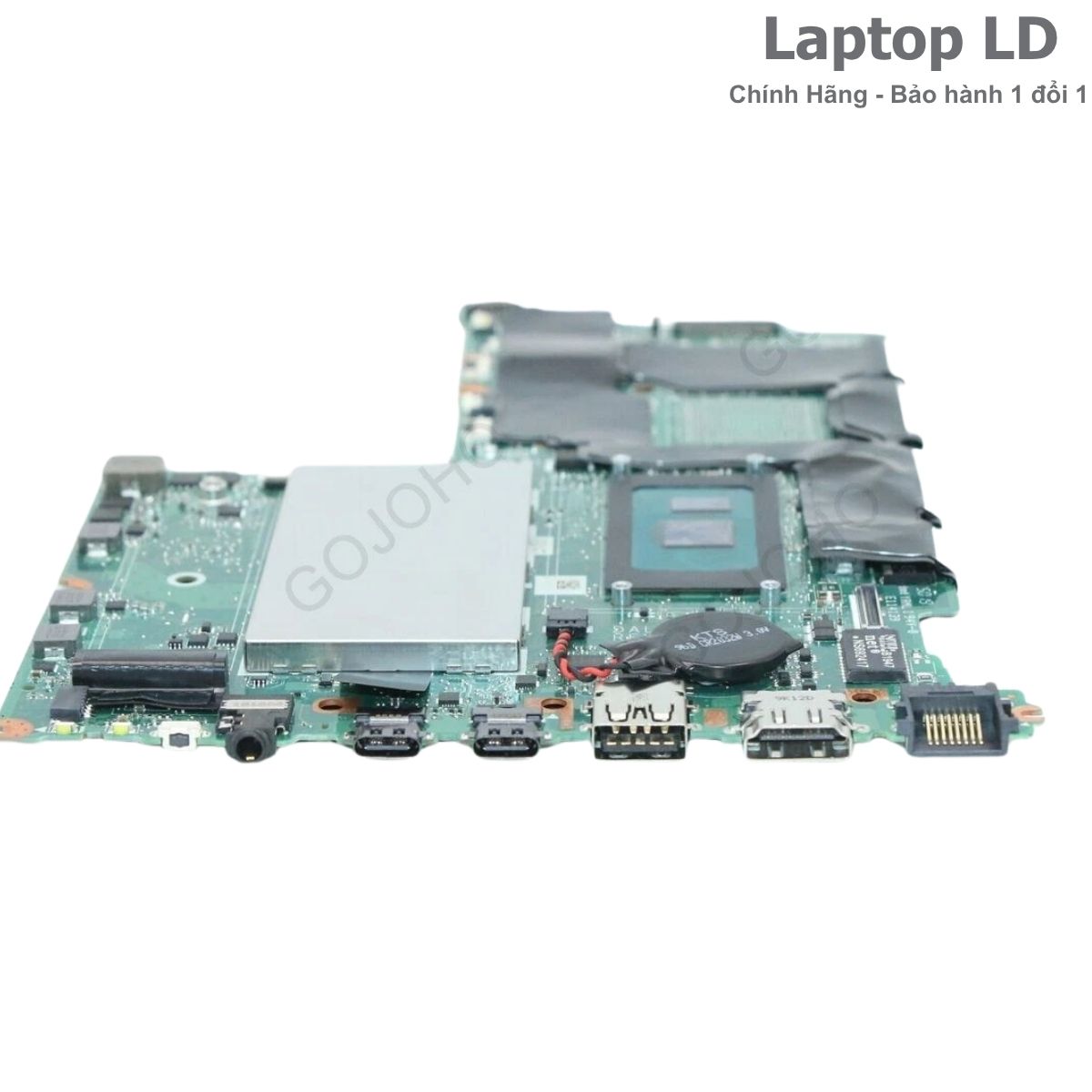

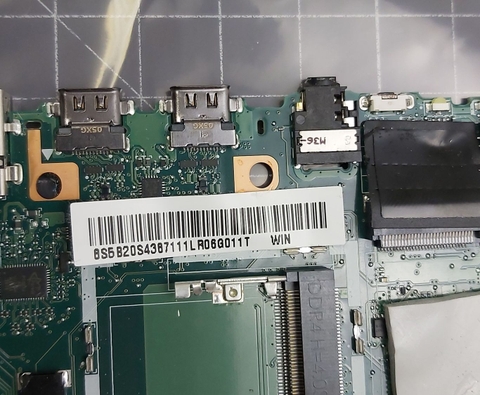

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo ThinkBook 14-IIL (20SL) / ThinkBook 15-IIL (20SM)
- Mã main / PCB
- DALVACMB8D0 · Lenovo FRU 5B20S43871 / compatible 5B20S43898
- CPU / SoC
- Intel Core i5-1035G1 · 4 nhân / 8 luồng · 1.0–3.6 GHz · 6 MB cache
- RAM / bộ nhớ
- Biến thể main 5B20S43871 được ghi nhận có 4GB DDR4 onboard + 1 khe SO-DIMM; nền Lenovo hỗ trợ DDR4-2666/3200
- GPU / VGA
- Intel UHD Graphics tích hợp (Ice Lake G1 / 32 EU)
- SSD / lưu trữ
- 1 khe M.2 2242/2280 NVMe PCIe 3.0 + hỗ trợ 1 ổ 2.5 inch SATA
- Cổng ngoài
- 2× USB-A 3.1 Gen 1 (1 Always On), 1× USB-A 2.0, 1× USB-C 3.1 Gen 1, 1× USB-C 3.1 Gen 2 hỗ trợ data/PD/DisplayPort, HDMI 1.4b, RJ-45, card reader, jack 3.5mm, power connector
- Không dây
- Wi-Fi 5 802.11ac 2×2 hoặc Wi-Fi 6 802.11ax 2×2 + Bluetooth 5.0 tùy cấu hình
Thông số kỹ thuật bổ sung
| Board revision | DALVACMB8D0 Rev:D · LVAC |
|---|---|
| OEM part / FRU / SPS / DP/N | Lenovo FRU 5B20S43871 · compatible FRU 5B20S43898 · mô tả hệ thống i5-1035G1 UMA cho ThinkBook 14-IIL/15-IIL |
| Kết nối / I/O đặc trưng | USB-C Gen 2 hỗ trợ truyền dữ liệu, Power Delivery và DisplayPort; USB-C Gen 1; 2× USB-A 3.1 Gen 1; USB-A 2.0; HDMI 1.4b; RJ-45; đầu đọc thẻ 4-in-1; jack 3.5mm; cổng nguồn. |
| BIOS / firmware | BIOS nền DALVACMB8D0 cho ThinkBook 14-IIL/15-IIL; nguồn sửa chữa ghi nhận BIOS DJCN31WW và EC ITE 128KB trên board i5-1035G1. Khi nạp BIOS cần dùng đúng dump theo board và máy. |
| Tản nhiệt / adapter | Lenovo PSREF liệt kê cả adapter USB-C slim 65W và slim-tip 65W. Khi thay main cần lắp đúng tản nhiệt, vệ sinh và thay keo tản nhiệt tại CPU. |
| Ghi chú cấu hình | Core i5-1035G1 là bản UMA Intel UHD Graphics. Main 5B20S43871 được nguồn phụ tùng ghi nhận có 4GB DDR4 onboard và 1 khe SO-DIMM; Lenovo PSREF công bố nền IIL có 1 khe SO-DIMM, DDR4-2666/3200 và tối đa 32GB theo cấu hình hỗ trợ. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Core i5-1035G1 · UMA | Intel Core i5-1035G1 · Intel UHD Graphics | Board DALVACMB8D0 · 1 khe SO-DIMM · nền i5 UMA | Lenovo FRU 5B20S43871 / compatible 5B20S43898 · đúng bản trong bài |
| Core i3/i5 G4-G7/i7 · cùng nền DALVACMB8D0 | CPU Ice Lake khác · Intel UHD/Iris Plus hoặc biến thể dGPU tùy board | Cùng họ ThinkBook 14-IIL/15-IIL nhưng CPU/GPU và FRU thay đổi | Không chọn chỉ theo hình dạng board; cần đối chiếu CPU, GPU, FRU và mã PCB trước khi thay |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter USB-C/slim-tip, jack nguồn, cổng USB-C PD, pin hoặc đường nguồn đầu vào trên main có thể gây lỗi. | Thử adapter 65W tốt, kiểm tra cổng nguồn và USB-C, cô lập pin rồi đo các đường nguồn đầu vào trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS, RAM onboard/SO-DIMM, màn hình/cáp màn hình hoặc khối CPU/iGPU có thể gây lỗi. | Kiểm tra POST/BIOS, thử RAM SO-DIMM tốt, xuất hình qua HDMI/USB-C, kiểm tra màn hình/cáp rồi mới khoanh vùng main. |
| Treo, khởi động lại hoặc lỗi bộ nhớ | RAM onboard/SO-DIMM, nhiệt độ CPU, SSD hoặc nguồn VRM có thể làm hệ thống mất ổn định. | Kiểm tra RAM, chạy memory test và SSD test, theo dõi nhiệt độ rồi đánh giá nguồn trên bo nếu lỗi còn lặp lại. |
| USB-C không sạc, không xuất hình hoặc mất dữ liệu | Cáp/adapter, cổng vật lý, mạch Power Delivery hoặc đường USB/DisplayPort trên main có thể là nguyên nhân. | Đổi cáp, adapter và màn hình/thiết bị đã biết tốt; thử đúng cổng USB-C Gen 2 có PD/DisplayPort rồi kiểm tra mạch trên main. |
| BIOS không nhận SSD NVMe hoặc ổ SATA | SSD/HDD, socket M.2, cáp SATA, nguồn cấp ổ hoặc đường PCIe/SATA trên main có thể gây lỗi. | Thử ổ tốt, kiểm tra socket M.2/cáp SATA, xác nhận BIOS nhận thiết bị rồi đo nguồn và tín hiệu nếu lỗi vẫn còn. |
| Mất Wi-Fi/Bluetooth hoặc kết nối chập chờn | Card WLAN M.2, anten, driver/BIOS, socket hoặc đường giao tiếp trên main có thể gây lỗi. | Kiểm tra driver/BIOS, tháo lắp card WLAN và anten, thử card tốt trước khi khoanh vùng socket hoặc đường main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. CPU i5-1035G1 hàn trên main; khi chuyển board cần lắp lại đúng SO-DIMM, SSD/HDD, card Wi-Fi, tản nhiệt và kiểm tra kỹ cáp màn hình, bàn phím, touchpad, pin, USB-C, RJ-45 và cổng nguồn.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Lenovo ThinkBook 14-IIL / 15-IIL i5-1035G1 DALVACMB8D0
Main DALVACMB8D0 i5-1035G1 dùng cho ThinkBook 14-IIL và 15-IIL được không?
Có. Lenovo FRU 5B20S43871/5B20S43898 được các nguồn phụ tùng xác nhận dùng cho ThinkBook 14-IIL Type 20SL và ThinkBook 15-IIL Type 20SM với CPU i5-1035G1 UMA.
Main này có RAM onboard hay chỉ có khe SO-DIMM?
Biến thể board 5B20S43871 được nhiều nguồn linh kiện ghi nhận có 4GB DDR4 onboard và 1 khe SO-DIMM. Lenovo PSREF của nền ThinkBook IIL xác nhận có 1 khe SO-DIMM và hỗ trợ DDR4-2666/3200; khi mua Laptop LD đối chiếu trực tiếp board thực tế để xác nhận đúng cấu hình RAM.
USB-C trên ThinkBook 14-IIL/15-IIL có sạc và xuất hình được không?
Có trên cổng USB-C 3.1 Gen 2: Lenovo ghi rõ cổng này hỗ trợ truyền dữ liệu, Power Delivery và DisplayPort. Máy còn một cổng USB-C Gen 1 riêng.
Khi mua main có kèm RAM SO-DIMM, SSD, Wi-Fi, tản nhiệt và adapter không?
Mainboard gồm CPU và các linh kiện hàn trực tiếp trên bo. RAM SO-DIMM, SSD/HDD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter và cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
