Thông tin main nhanh
- Dòng máy
- Lenovo IdeaPad Yoga Slim 7-13ITL05
- Mã main
- NB2608_MB_V4_PCB
- CPU
- i5-1135G7
- GPU / VGA
- Xe Graphics
- RAM
- onboard, 8GB / 16GB
- Lưu trữ
- 1 khe M.2 2280 / NVMe
Main zin nguyên bản. Đã kiểm tra kỹ trước khi giao.
Giới thiệu Main Lenovo IdeaPad Yoga Slim 7-13ITL05 i5-1135G7 NB2608_MB_V4_PCB
Main Lenovo IdeaPad Yoga Slim 7-13ITL05 mã NB2608_MB_V4_PCB, tích hợp Intel Core i5-1135G7 và Intel Iris Xe Graphics. Bo dùng RAM LPDDR4x-4266 hàn trên main theo cấu hình 8GB hoặc 16GB, 1 khe SSD M.2 2280 PCIe NVMe, 1 USB-C 3.2 Gen 2 và 2 cổng Thunderbolt 4 hỗ trợ Power Delivery 3.0 cùng DisplayPort 1.4.
Ảnh main thực tế

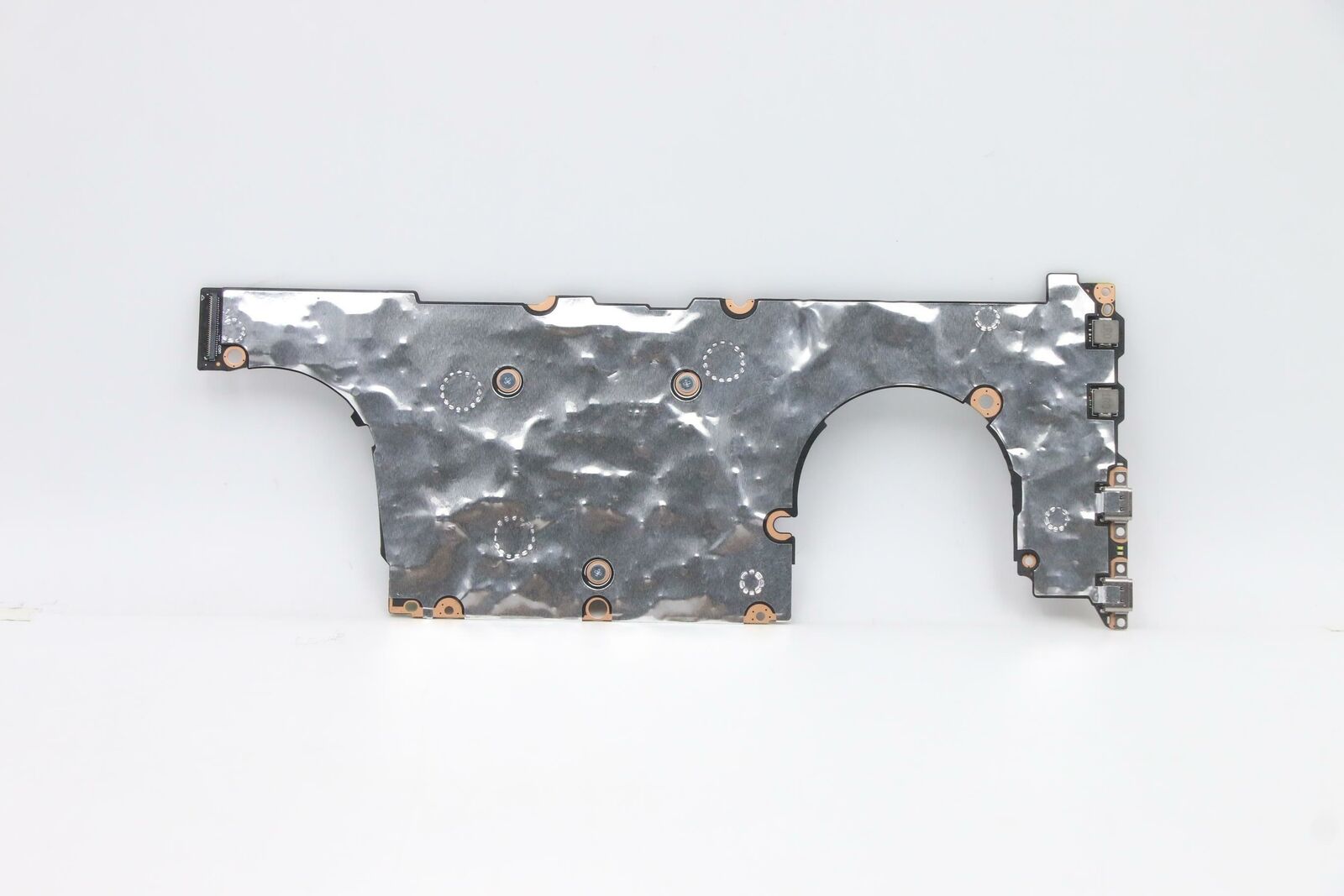

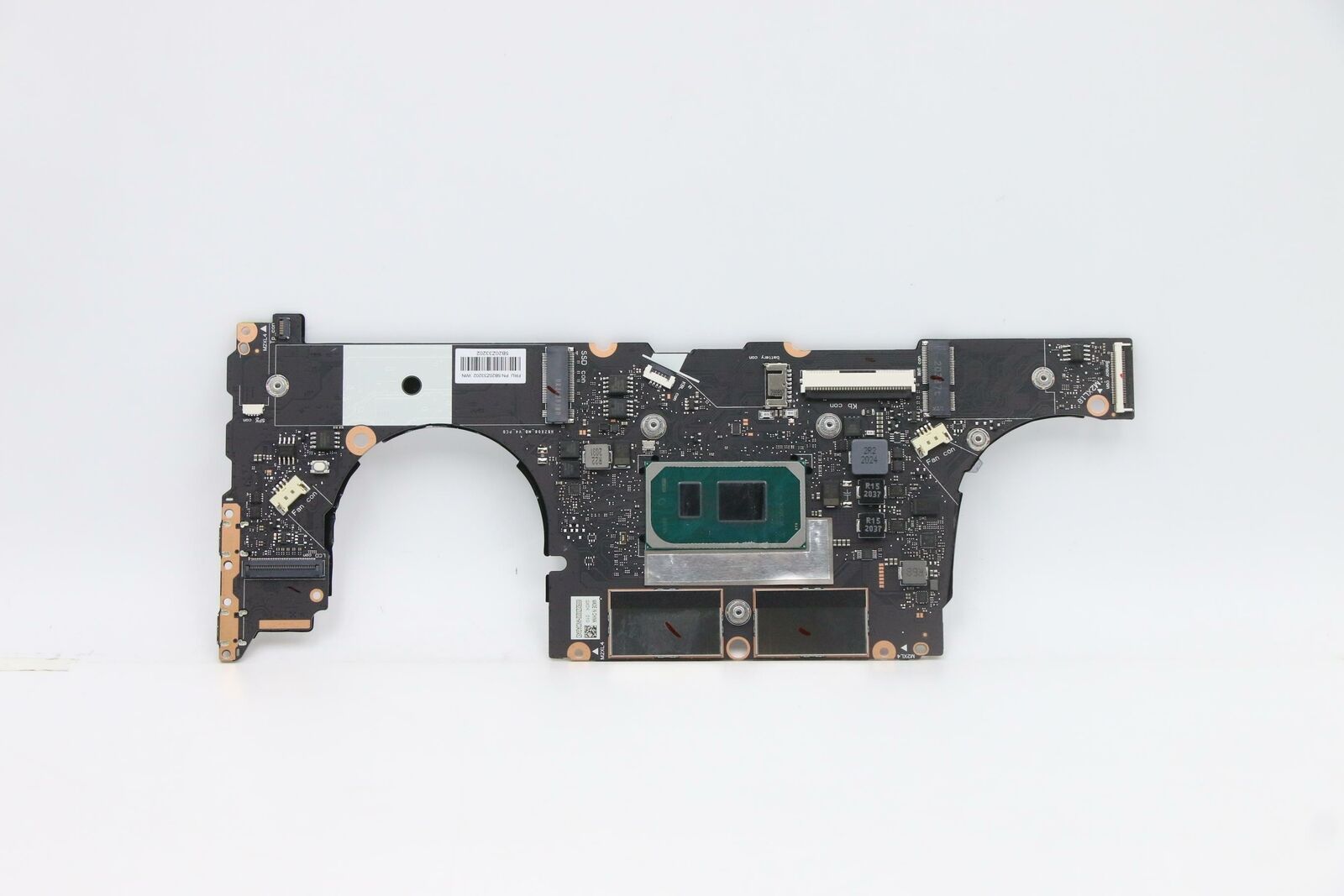

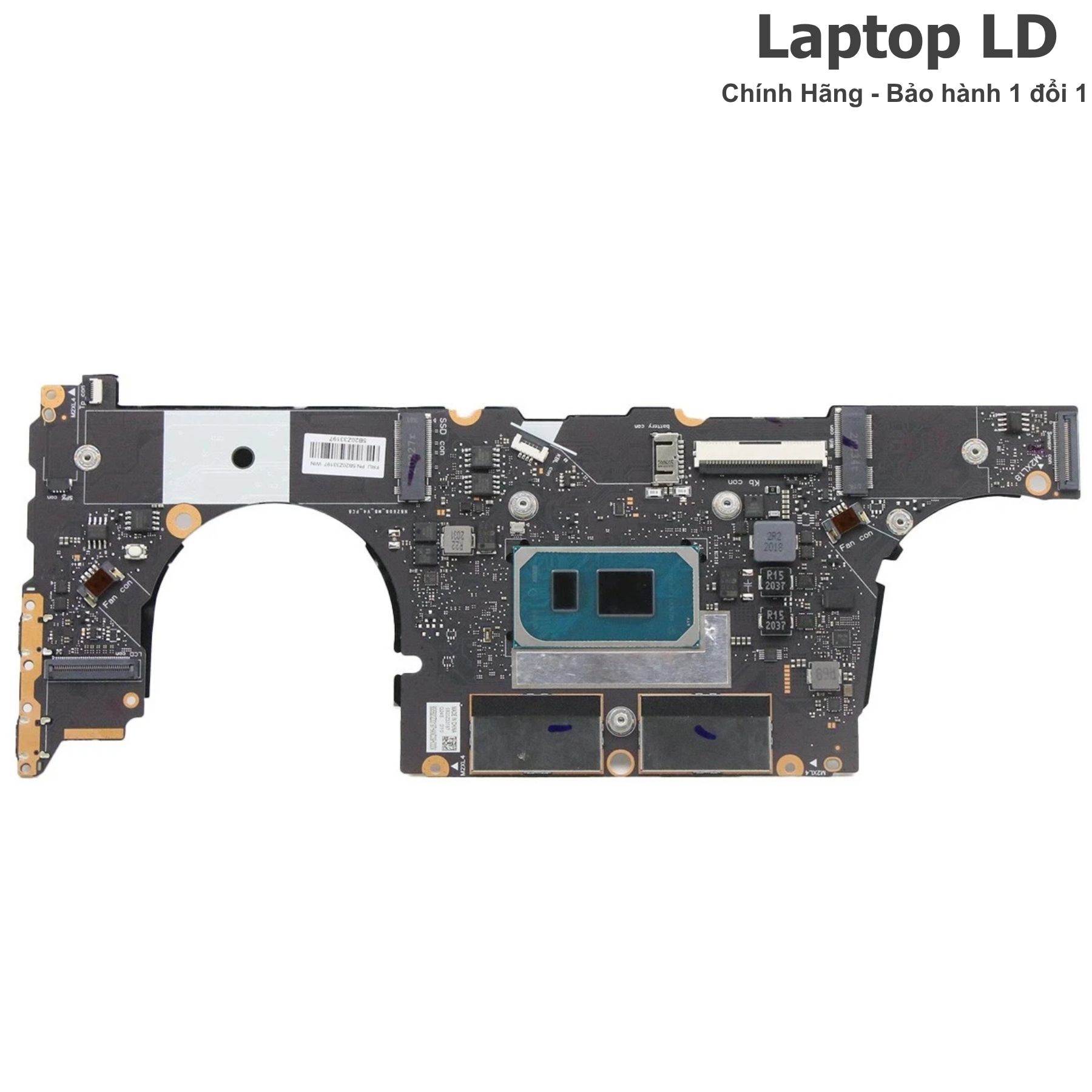

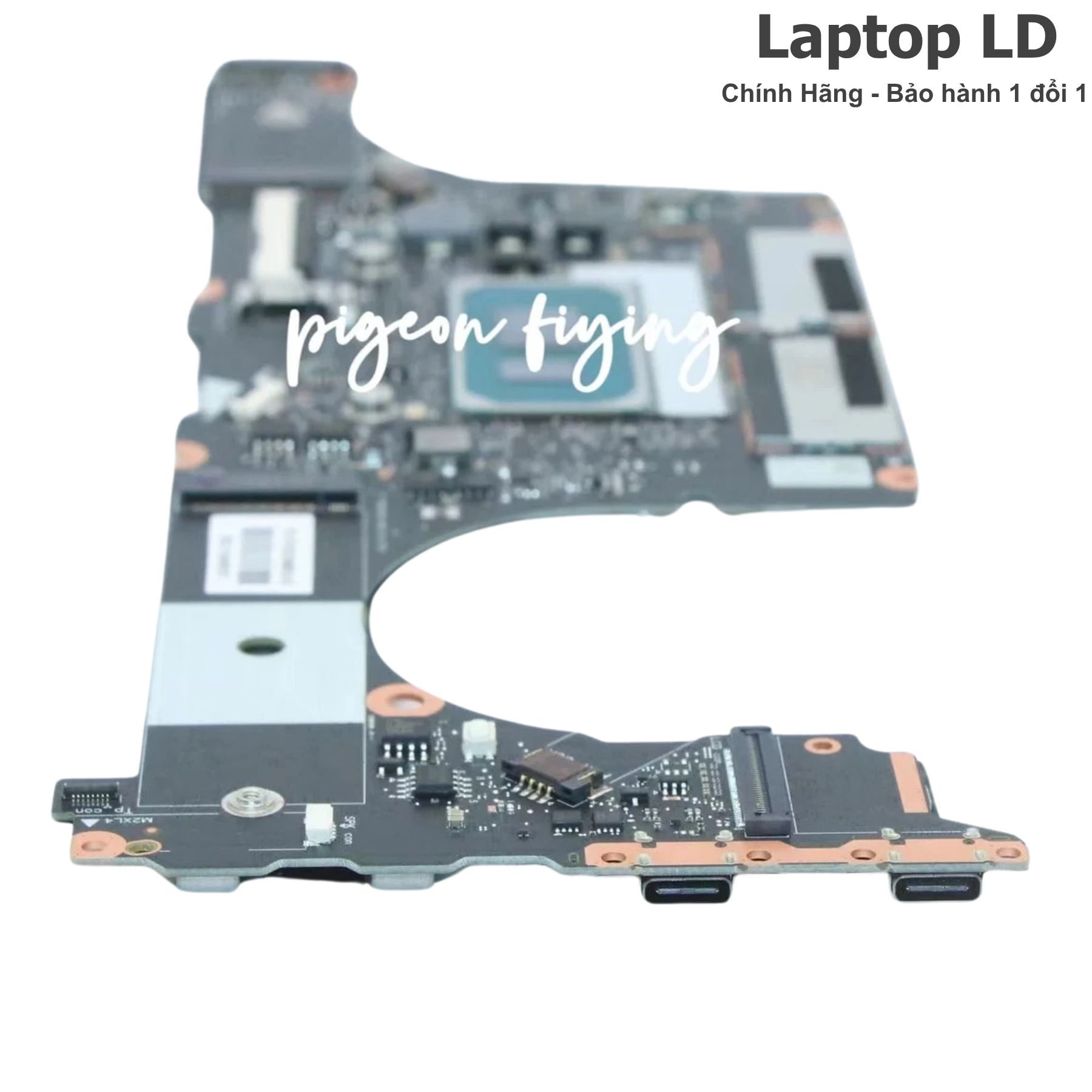

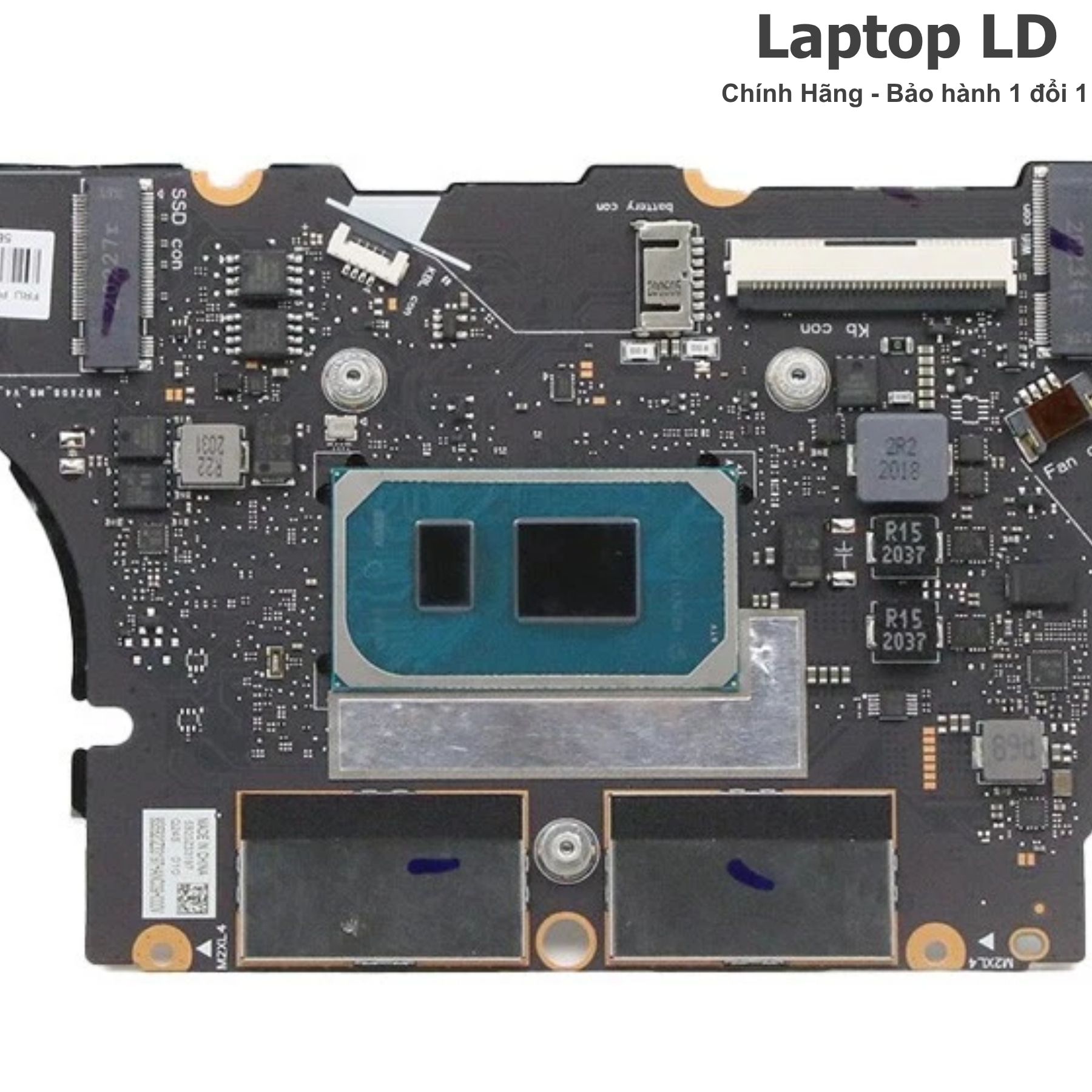

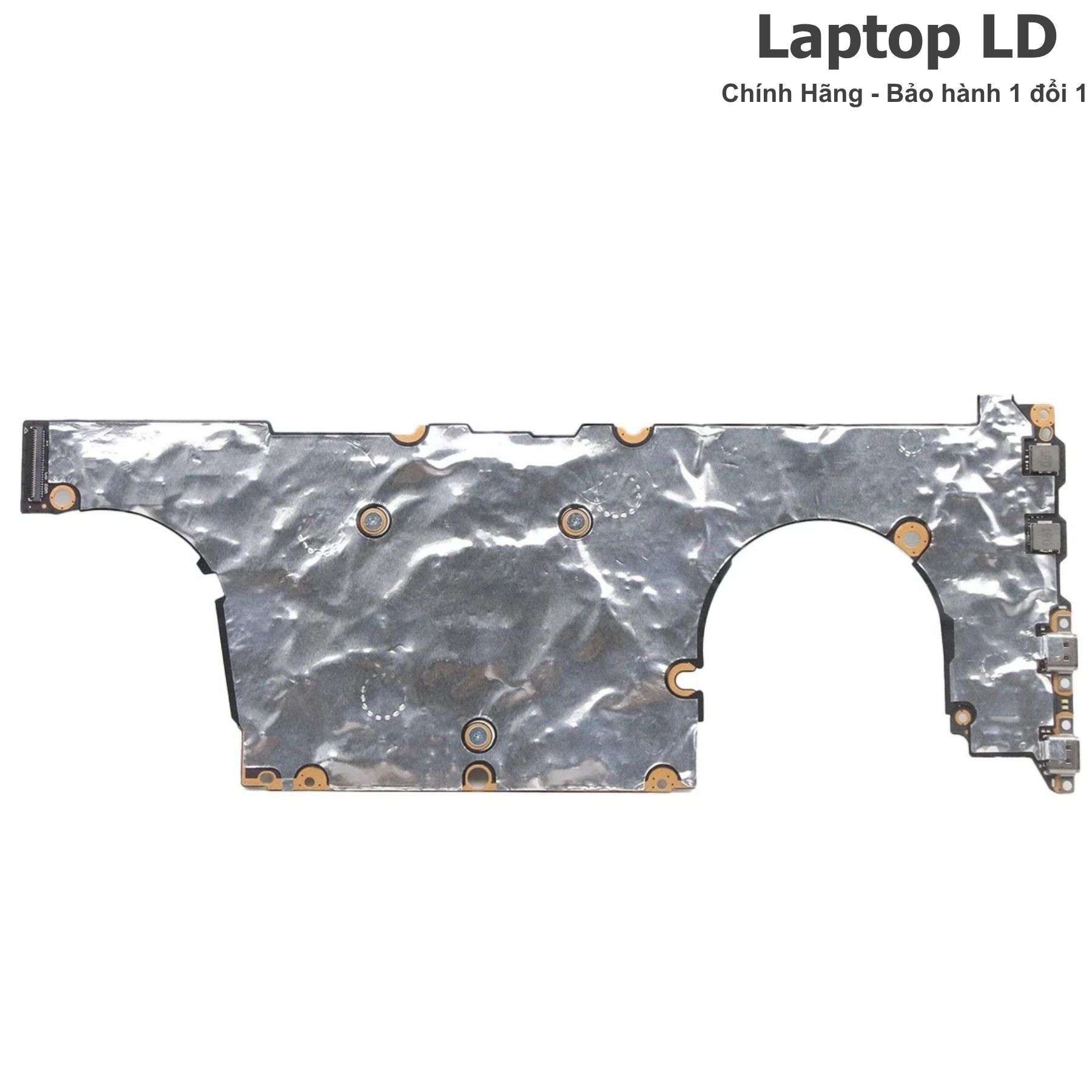

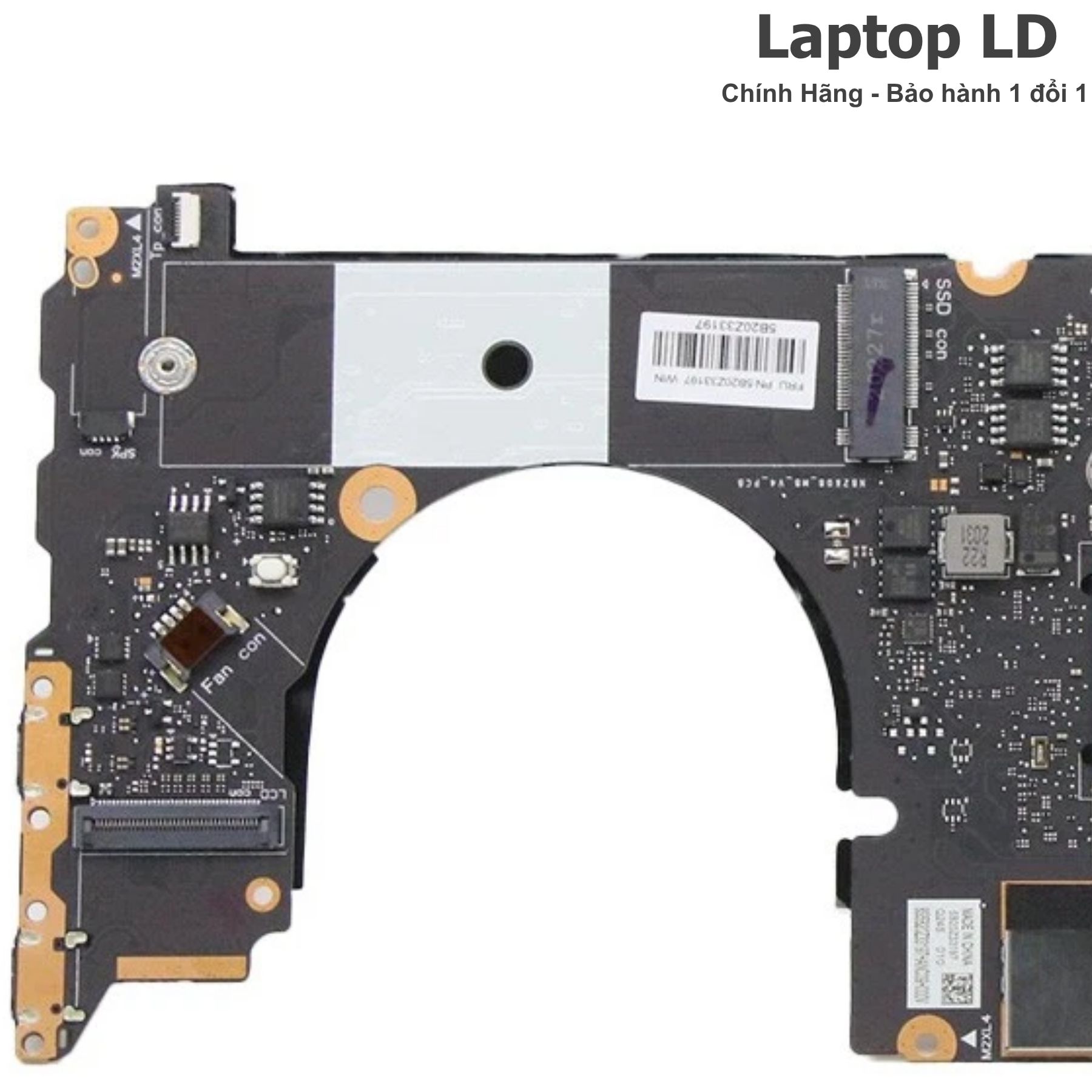

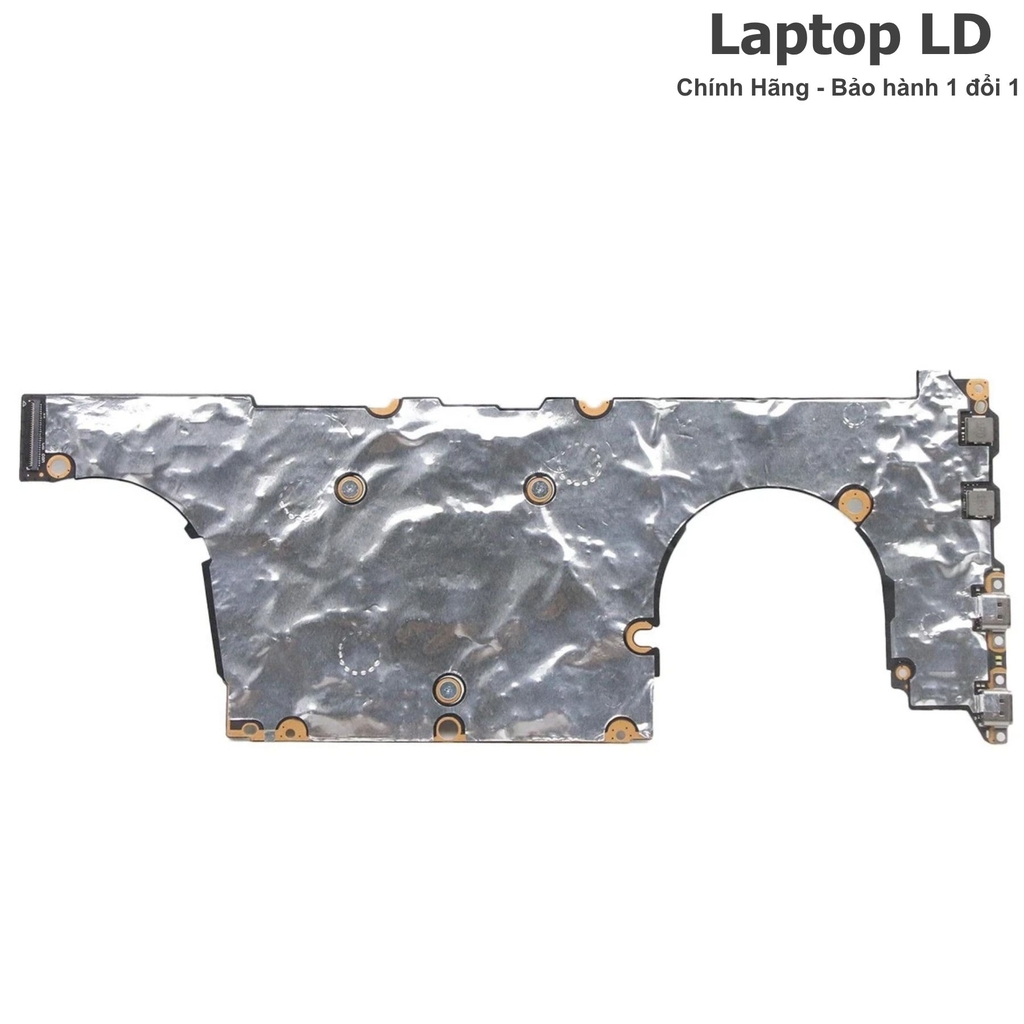

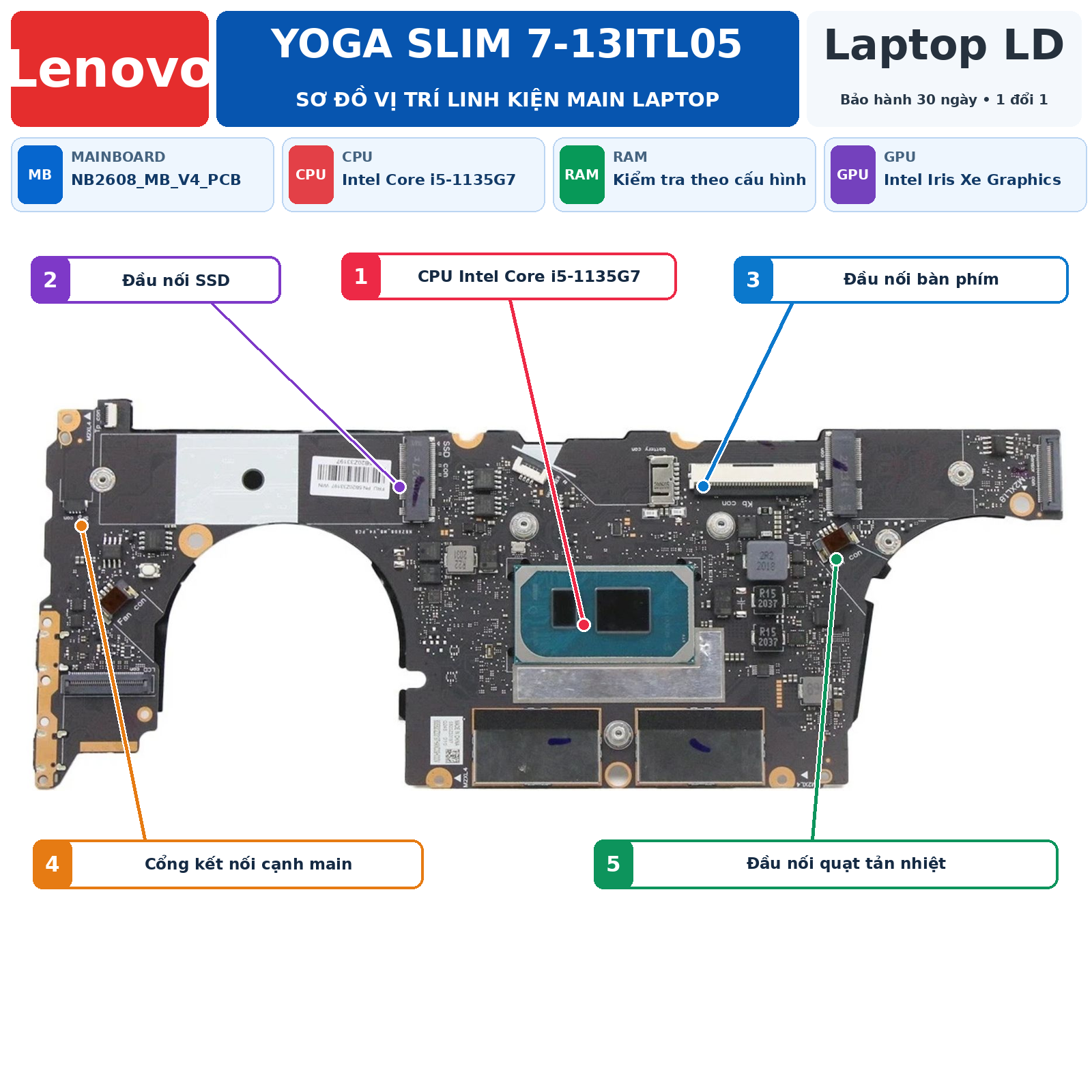

Hình ảnh thực tế Main Lenovo IdeaPad Yoga Slim 7-13ITL05 i5-1135G7 NB2608_MB_V4_PCB
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Cấu hình và kết nối
Thông số kỹ thuật Main Lenovo IdeaPad Yoga Slim 7-13ITL05 i5-1135G7 NB2608_MB_V4_PCB
- Dòng máy
- Lenovo IdeaPad Yoga Slim 7-13ITL05
- Mã main / PCB
- NB2608_MB_V4_PCB
- CPU / SoC
- Intel Core i5-1135G7, 4 nhân 8 luồng, turbo tối đa 4.2 GHz
- RAM / bộ nhớ
- LPDDR4x-4266 dual-channel hàn trên main, 8GB hoặc 16GB, không có khe RAM nâng cấp
- GPU / VGA
- Intel Iris Xe Graphics tích hợp trong Core i5-1135G7
- SSD / lưu trữ
- 1 khe M.2 2280 PCIe NVMe; hỗ trợ SSD PCIe 3.0 x4 hoặc PCIe 4.0 x4 theo cấu hình
- Cổng ngoài
- 1 USB-C 3.2 Gen 2 (data/PD 3.0/DP 1.4/Always On); 2 Thunderbolt 4 (data/PD 3.0/DP 1.4); audio 3.5 mm
- Không dây
- M.2 WLAN: Wi-Fi 5 802.11ac 2x2 hoặc Wi-Fi 6 802.11ax 2x2; Bluetooth 5.1
Phạm vi model / main: SKU này dành cho Lenovo IdeaPad Yoga Slim 7-13ITL05 sử dụng main NB2608_MB_V4_PCB, CPU i5-1135G7 và Intel Iris Xe Graphics. RAM nằm trên main; Laptop LD đối chiếu đúng dung lượng RAM onboard và revision PCB của main xuất kho trước khi giao.
Thông tin thêm về main này: NB2608_MB_V4_PCB thuộc project Huaqin NB2608, nền tảng Intel Tiger Lake UMA. CPU và RAM LPDDR4x được hàn trên main; SSD M.2 và module WLAN là linh kiện rời.
Thông số kỹ thuật bổ sung
| Board revision | NB2608_MB_V4_PCB / NB2608 Rev 4.0 |
|---|---|
| Mã linh kiện hãng (part / FRU / SPS / DP/N) | Board family NB2608; các listing linh kiện ghi nhận Lenovo P/N 5B20Z33201 / 5B20Z33202 cho một số cấu hình CPU-RAM của family này; Laptop LD đối chiếu FRU trên main xuất kho. |
| Kết nối / I/O đặc trưng | 1 USB-C 3.2 Gen 2 10Gbps hỗ trợ data, PD 3.0, DP 1.4 và Always On; 2 Thunderbolt 4 40Gbps hỗ trợ data, PD 3.0 và DP 1.4; audio 3.5 mm |
| BIOS / firmware | Lenovo BIOS family F7CN; gói BIOS chính hãng cho Yoga Slim 7-13ITL05 / Yoga Slim 7 Carbon 13ITL5 có phiên bản F7CN41WW |
| Tản nhiệt / adapter | Adapter USB-C 65W hỗ trợ Power Delivery 3.0; pin tích hợp 50Wh; dùng đúng cụm tản nhiệt của nền tảng NB2608 |
| Ghi chú cấu hình | i5-1135G7 + Iris Xe; LPDDR4x-4266 onboard 8GB/16GB; 1 M.2 2280 NVMe; không có Ethernet hoặc đầu đọc thẻ tích hợp |
Các phiên bản liên quan
| Phiên bản | CPU | GPU / VGA | RAM | Mã main / PCB |
|---|---|---|---|---|
| SKU đang bán: i5-1135G7 / RAM onboard | Intel Core i5-1135G7 | Intel Iris Xe Graphics | 8GB hoặc 16GB LPDDR4x-4266 onboard | NB2608_MB_V4_PCB |
| i5-1135G7 / 8GB LPDDR4x | Intel Core i5-1135G7 | Intel Iris Xe Graphics | 8GB LPDDR4x-4266 onboard | NB2608_MB_V4_PCB |
| i5-1135G7 / 16GB LPDDR4x | Intel Core i5-1135G7 | Intel Iris Xe Graphics | 16GB LPDDR4x-4266 onboard | NB2608_MB_V4_PCB |
| i7-1165G7 / 8GB hoặc 16GB LPDDR4x | Intel Core i7-1165G7 | Intel Iris Xe Graphics | 8GB hoặc 16GB LPDDR4x-4266 onboard | NB2608_MB_V4_PCB |
Thông tin mua hàng tại Laptop LD
- 3 tháng+10% giá sản phẩm
- 6 tháng+15% giá sản phẩm
- 12 tháng+25% giá sản phẩm
Giao hàng toàn quốc
Giao hàng toàn quốc, hỗ trợ COD. Nhận hàng, kiểm tra đúng sản phẩm rồi thanh toán.
Phạm vi sản phẩm: Sản phẩm là main laptop theo cấu hình trên trang.

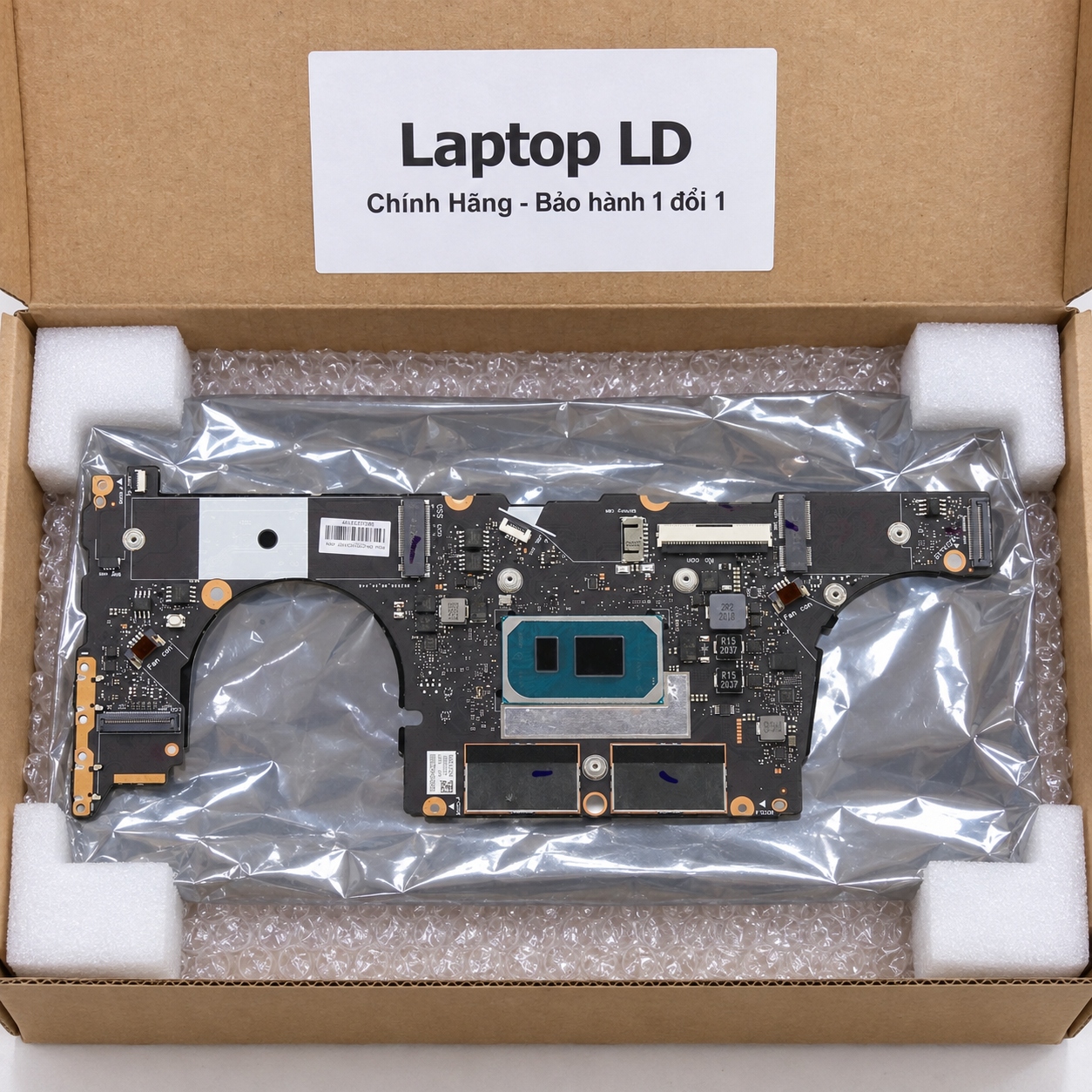

Đóng gói bảo vệ main: Main được đặt trong túi chống tĩnh điện, bọc chống sốc và đóng hộp chắc chắn trước khi giao.
Sản phẩm giao gồm: 01 mainboard NB2608_MB_V4_PCB tích hợp Intel Core i5-1135G7, Intel Iris Xe Graphics và RAM LPDDR4x onboard theo đúng cấu hình của main xuất kho. Không kèm SSD M.2, module WLAN, cụm tản nhiệt/quạt, pin, adapter hoặc phụ kiện rời.
Kiểm tra main và hỗ trợ sau mua
Hỗ trợ sau khi mua: Tư vấn trong quá trình lắp đặt, hỗ trợ kiểm tra sau lắp và tiếp nhận xử lý khi main có dấu hiệu bất thường.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách kiểm tra trước khi thay Main Lenovo IdeaPad Yoga Slim 7-13ITL05 i5-1135G7 NB2608_MB_V4_PCB
Máy không lên nguồn, không lên hình, sạc bất thường hoặc hoạt động thiếu ổn định có thể do main hoặc linh kiện liên quan. Cần khoanh vùng nguyên nhân trước khi quyết định thay.
Triệu chứng → nguyên nhân có thể → cách kiểm tra
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Máy không lên nguồn hoặc không nhận sạc USB-C | Có thể liên quan adapter USB-C 65W, cáp PD, cổng USB-C/Thunderbolt, pin, nguồn đầu vào hoặc nguồn chờ trên main | Kỹ thuật viên thử adapter/cáp PD đạt chuẩn, kiểm tra từng cổng sạc và đo nguồn đầu vào/nguồn chờ trước khi kết luận main lỗi |
| Có nguồn nhưng không lên hình | Có thể liên quan màn/cáp màn, BIOS, RAM LPDDR4x onboard, nguồn CPU hoặc phần main | Kỹ thuật viên kiểm tra màn/cáp, thử xuất hình qua USB-C hoặc Thunderbolt, kiểm tra BIOS và các đường nguồn trước khi kết luận |
| Máy treo, khởi động lại hoặc báo lỗi bộ nhớ | Có thể liên quan RAM LPDDR4x onboard, SSD, BIOS, nhiệt độ hoặc nguồn CPU | Kỹ thuật viên test bộ nhớ, SSD, nhiệt độ và BIOS; vì RAM hàn trên main nên lỗi bộ nhớ cần khoanh vùng trực tiếp ở bo |
| USB-C / Thunderbolt không sạc hoặc không xuất hình | Có thể liên quan cáp/thiết bị, Power Delivery, DisplayPort Alt Mode, driver/firmware hoặc mạch I/O trên main | Kỹ thuật viên thử cáp, dock và màn hình tốt trên từng cổng, kiểm tra driver/firmware rồi mới đo kiểm mạch USB-C/Thunderbolt |
| Không nhận SSD M.2 | Có thể do SSD, khe M.2, BIOS hoặc đường PCIe trên main | Kỹ thuật viên thử SSD M.2 tốt, kiểm tra BIOS và đầu nối trước khi đo kiểm đường PCIe |
| Wi-Fi hoặc Bluetooth hoạt động bất thường | Có thể do module WLAN M.2, anten, driver, khe WLAN hoặc đường giao tiếp trên main | Kỹ thuật viên kiểm tra module WLAN, anten và driver, thử module tốt trước khi kết luận phần main |
Lưu ý khi tháo lắp
Lưu ý khi lắp Main Lenovo IdeaPad Yoga Slim 7-13ITL05 i5-1135G7 NB2608_MB_V4_PCB và kiểm tra sau thay
Lưu ý khi lắp: i5-1135G7 và RAM LPDDR4x được hàn trên system board. Khi thay main, ngắt pin trước; chuyển SSD M.2 và module WLAN sang bo thay thế, lắp lại đúng cụm tản nhiệt và kiểm tra cả 3 cổng USB-C/Thunderbolt trước khi chạy tải.
Trước khi tháo lắp: tắt máy, rút sạc, ngắt hoặc cô lập pin và chống tĩnh điện. Sau khi lắp, kiểm tra đầy đủ các chức năng có trên máy trước khi bàn giao.

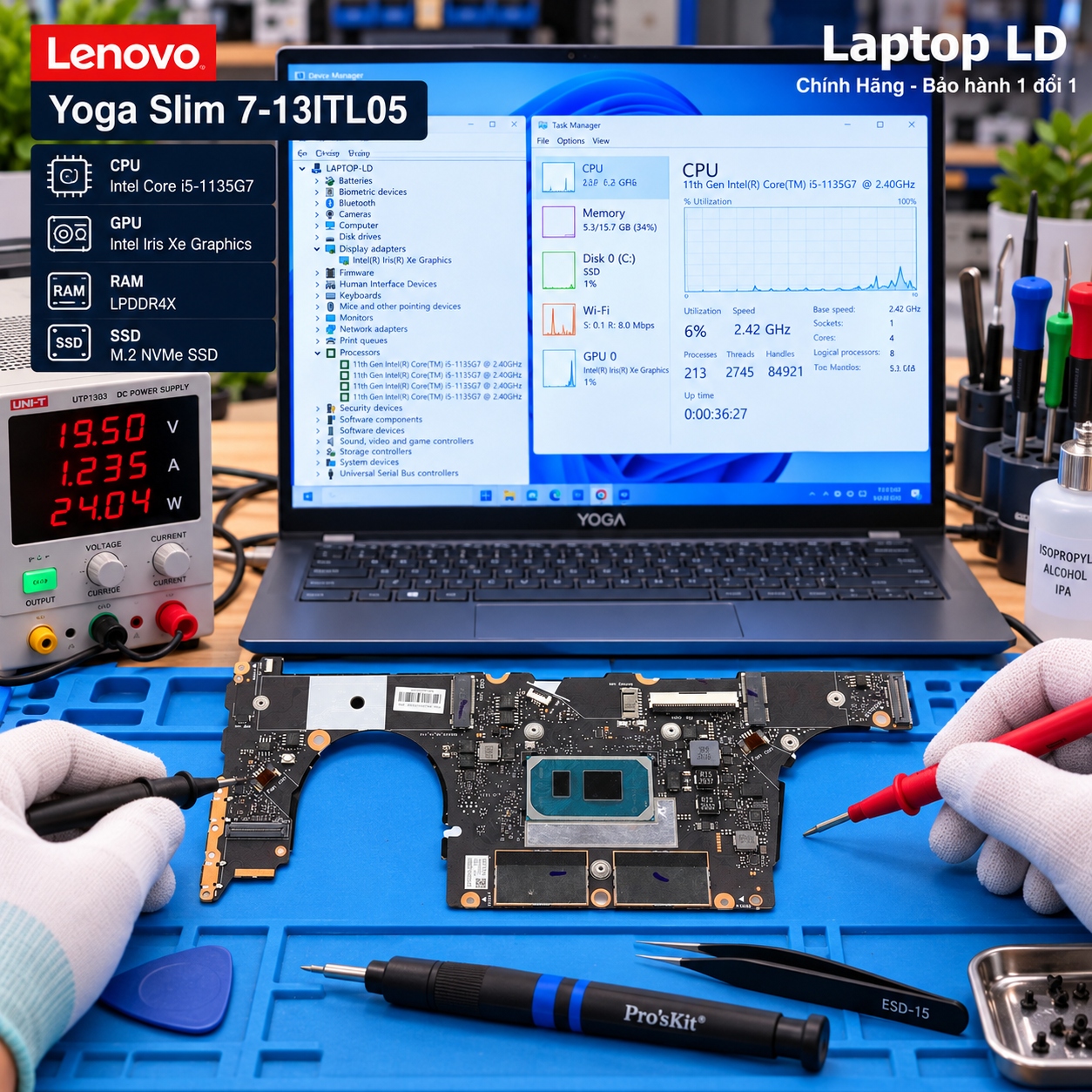

Checklist kiểm tra sau khi thay main
- Khởi động máy, vào BIOS/UEFI và đối chiếu các thông tin phần cứng mà máy hỗ trợ hiển thị.
- Kiểm tra RAM và ổ lưu trữ đang lắp được hệ thống nhận đúng.
- Kiểm tra màn hình, bàn phím, touchpad, âm thanh và camera nếu model có.
- Thử các cổng và kết nối mà model hỗ trợ: USB, xuất hình, LAN/đầu đọc thẻ, Wi-Fi/Bluetooth và sạc.
- Kiểm tra pin, ngủ/đánh thức, quạt và nhiệt độ trong quá trình vận hành.
- Chạy tải phù hợp để theo dõi độ ổn định trước khi bàn giao.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Lenovo IdeaPad Yoga Slim 7-13ITL05 i5-1135G7 NB2608_MB_V4_PCB
Main này dùng cho dòng máy nào?
SKU này dành cho Lenovo IdeaPad Yoga Slim 7-13ITL05 sử dụng main NB2608_MB_V4_PCB, CPU Intel Core i5-1135G7 và Intel Iris Xe Graphics.
RAM của main NB2608 có nâng cấp được không?
Không. RAM LPDDR4x-4266 được hàn trực tiếp trên system board, không có khe SO-DIMM. Nền tảng có các cấu hình 8GB hoặc 16GB dual-channel.
Main i5-1135G7 có VGA rời không?
Không. Main NB2608 của SKU này là thiết kế UMA, sử dụng Intel Iris Xe Graphics tích hợp trong Core i5-1135G7.
Main này dùng SSD loại nào?
Máy dùng 1 SSD M.2 2280 PCIe NVMe. Lenovo liệt kê cả SSD PCIe 3.0 x4 và PCIe 4.0 x4 trong các cấu hình của dòng.
Máy có những cổng USB-C và Thunderbolt nào?
Dòng này có 1 USB-C 3.2 Gen 2 hỗ trợ Power Delivery 3.0, DisplayPort 1.4 và Always On, cùng 2 cổng Thunderbolt 4 hỗ trợ dữ liệu, Power Delivery 3.0 và DisplayPort 1.4.
NB2608_MB_V4_PCB có những phiên bản CPU/RAM nào?
Family NB2608 được ghi nhận với Core i5-1135G7 hoặc i7-1165G7 và RAM LPDDR4x onboard 8GB hoặc 16GB. SKU trên trang này là bản i5-1135G7; dung lượng RAM đi theo main xuất kho.
