Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo IdeaPad S540-13IML
- Mã main
- NM-C571 · MP Rev 1.0
- CPU
- Intel Core i5-10210U
- GPU / VGA
- Intel UHD Graphics tích hợp
- RAM
- 16GB DDR4-2666 hàn trên main
- Lưu trữ
- 1 khe M.2 2280 PCIe NVMe 3.0 x4
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

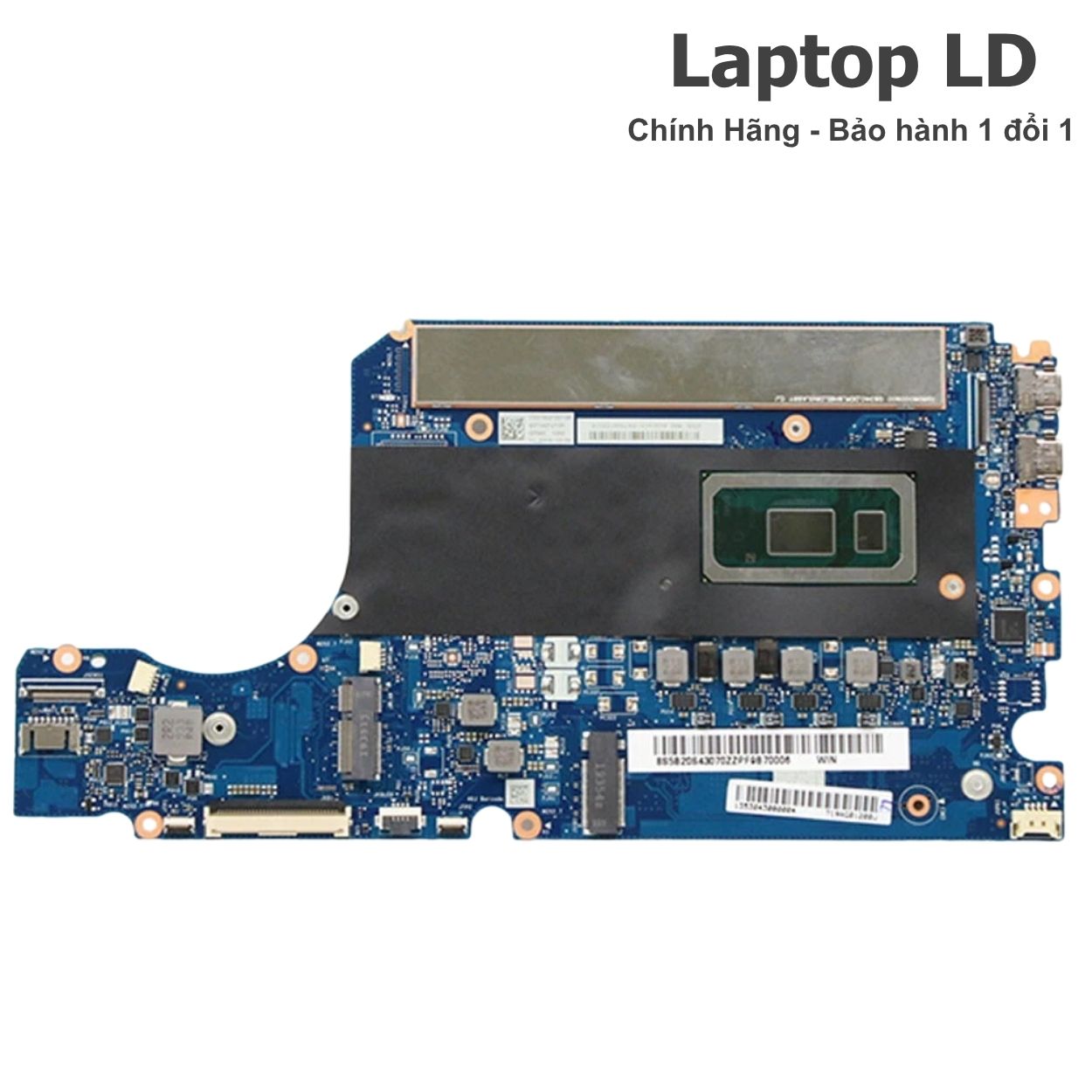

Main Lenovo IdeaPad S540-13IML | CPU i5-10210U | RAM 16GB | Intel UHD Graphics | NM-C571
Mainboard dành cho Lenovo IdeaPad S540-13IML Type 81XA, nền GS340 / NM-C571 MP Rev 1.0, tích hợp Intel Core i5-10210U và 16GB DDR4-2666 hàn trực tiếp trên bo. FRU 5B20S43070 thuộc bản UMA dùng Intel UHD Graphics, không có GPU NVIDIA rời. Dòng máy sử dụng một khe M.2 2280 PCIe NVMe 3.0 x4, hai cổng USB-C hỗ trợ dữ liệu, Power Delivery và DisplayPort, cùng sạc USB-C 65W.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ xác nhận đúng bản từ ảnh main cũ, mã GS340 / NM-C571 Rev 1.0 và tem Lenovo FRU. Với cấu hình i5-10210U 16GB trong bài, FRU 5B20S43070 và 5B20S43082 đều thuộc bản UMA 16GB; các bo MX250/MX350 là phiên bản khác.

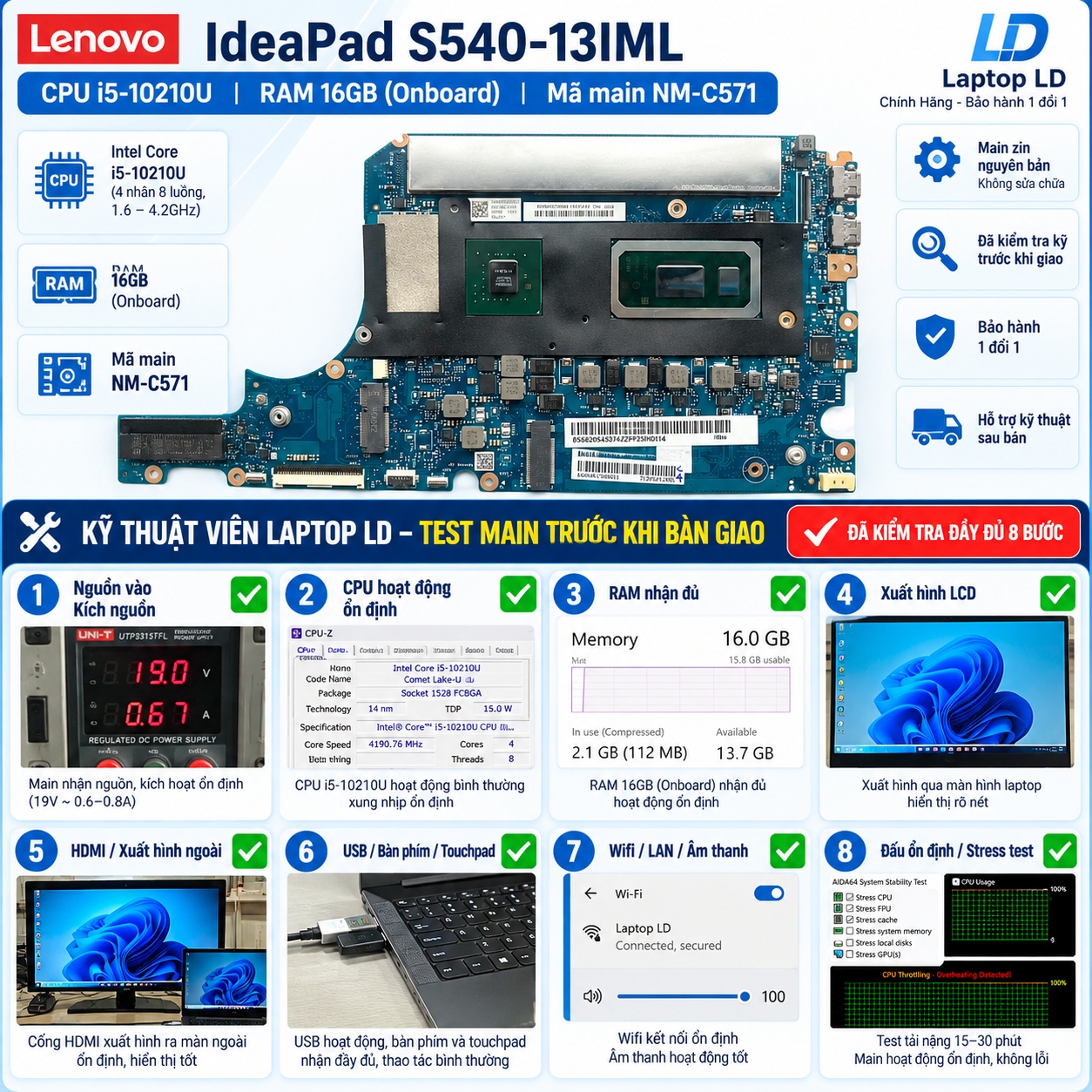

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: FRU 5B20S43070 / 8S5B20S43070 được ghi nhận đúng với Core i5-10210U, RAM 16GB hàn và Intel UHD Graphics UMA. FRU 5B20S43082 là service variant cùng i5-10210U UMA 16GB. Toàn dòng S540-13IML còn có Core i7-10510U, i7-10710U và các phiên bản GeForce MX250/MX350 2GB.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo IdeaPad S540-13IML · Type 81XA
- Mã main / PCB
- GS340 · NM-C571
- CPU / SoC
- Intel Core i5-10210U · 4 nhân 8 luồng · 1.60–4.20GHz · 6MB Cache
- RAM / bộ nhớ
- 16GB DDR4-2666 hàn trên main · dual-channel · không có khe RAM
- GPU / VGA
- Intel UHD Graphics tích hợp · bản UMA, không có GPU rời
- SSD / lưu trữ
- 1 khe M.2 2280 PCIe NVMe 3.0 x4 · hỗ trợ SSD đến 1TB theo Lenovo
- Cổng ngoài

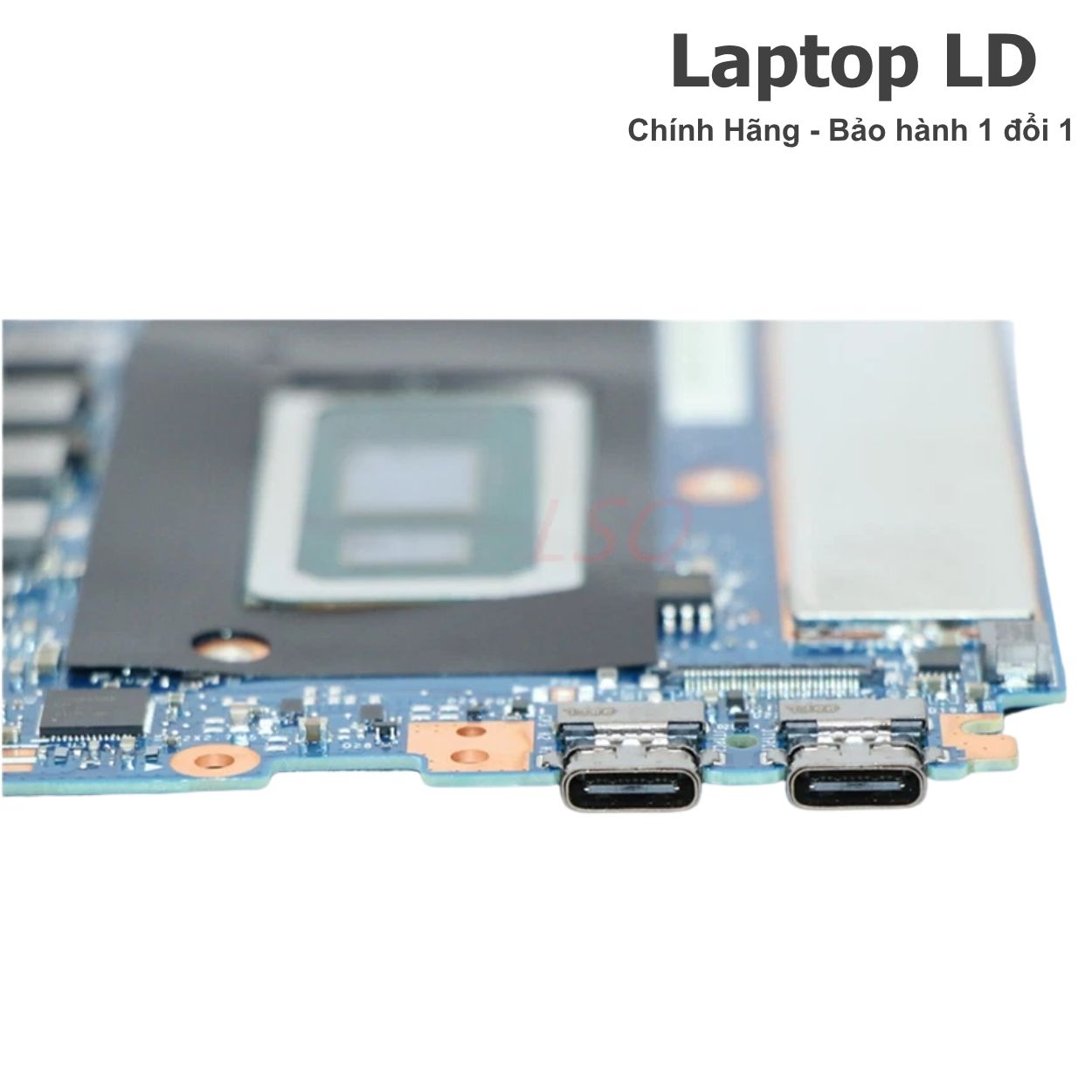

- 1× USB 3.1 Gen 1 Type-A Always On, 2× USB-C 3.1 Gen 1 hỗ trợ truyền dữ liệu, Power Delivery và DisplayPort, 1× audio combo 3.5mm; không có HDMI, RJ-45 hoặc đầu đọc thẻ tích hợp
- Không dây
- Wi-Fi 5 802.11ac 2×2 hoặc Wi-Fi 6 802.11ax 2×2 + Bluetooth 5.0 qua module M.2
Thông số kỹ thuật bổ sung
| Board revision | GS340 NMC571 MP REV:1.0 · project NM-C571 · schematic S540-13 CML-U42/v1 |
|---|---|
| OEM part / FRU / SPS / DP/N | Lenovo FRU 5B20S43070 / 8S5B20S43070: i5-10210U, UMA, RAM 16GB; FRU 5B20S43082 / 8S5B20S43082: i5-10210U, UMA, RAM 16GB service variant |
| Kết nối / I/O đặc trưng | Intel SoC platform; 16GB DDR4-2666 onboard; 1× M.2 2280 PCIe NVMe 3.0 x4; 2× USB-C Gen 1 full-function; 1× USB-A Gen 1 Always On; audio combo; M.2 WLAN. Máy không có HDMI, RJ-45 và card reader tích hợp. |
| BIOS / firmware | Dùng BIOS đúng Lenovo IdeaPad S540-13IML Type 81XA và nền NM-C571. Khi nạp firmware nên sao lưu BIOS gốc, giữ thông tin máy và xử lý đúng Intel ME region theo revision bo. |
| Tản nhiệt / adapter | Lenovo công bố adapter USB-C 65W và pin Li-Polymer 56Wh hỗ trợ Rapid Charge. Bản UMA i5-10210U dùng cụm tản nhiệt tương ứng cấu hình Intel UHD Graphics. |
| Ghi chú cấu hình | CPU i5-10210U, Intel UHD Graphics và toàn bộ 16GB DDR4 đều thuộc mainboard. SSD M.2 và module Wi-Fi/Bluetooth là linh kiện rời, chỉ đi kèm khi đơn hàng ghi rõ. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| i5-10210U · UMA · RAM 16GB | Intel Core i5-10210U · Intel UHD Graphics | 16GB DDR4-2666 onboard · không có khe RAM | NM-C571 Rev 1.0 · FRU 5B20S43070 / 5B20S43082 |
| i7-10510U · GeForce MX250 · RAM 16GB | Intel Core i7-10510U + NVIDIA GeForce MX250 2GB GDDR5 | 16GB DDR4-2666 onboard · không có khe RAM | NM-C571 family · FRU 5B20S43077; khác CPU và có GPU rời |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

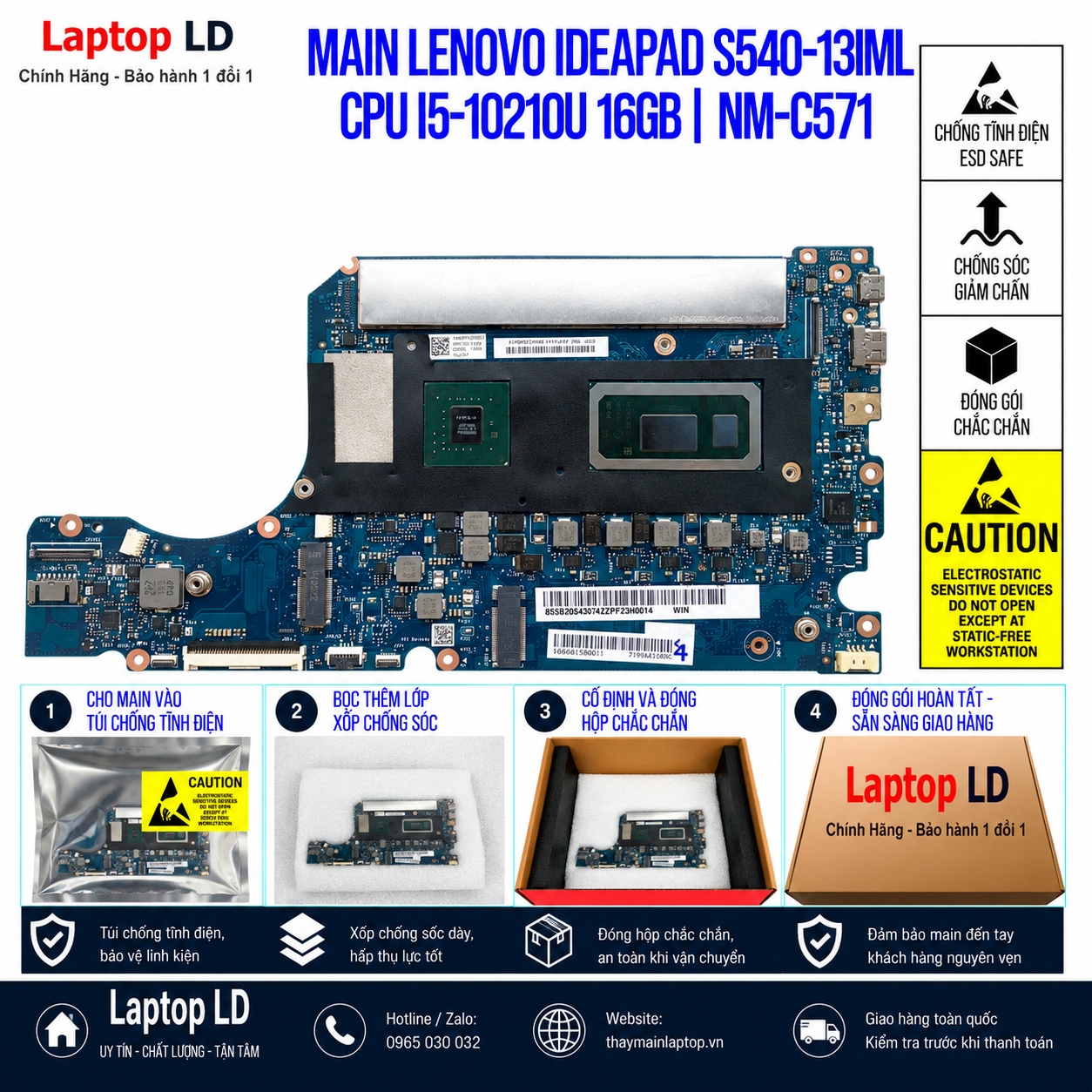

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc USB-C | Adapter USB-C 65W, cáp, mạch Power Delivery, mạch sạc, pin, nguồn chờ hoặc chạm chập trên main. | Thử adapter USB-C Lenovo tốt, kiểm tra cả hai cổng USB-C, cô lập pin khi cần và đo nguồn đầu vào/nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS/Intel ME, RAM onboard, CPU, nguồn CPU/RAM, màn hình/cáp hoặc system board. | Kiểm tra BIOS, nguồn CPU/RAM và thử xuất hình qua USB-C DisplayPort để phân biệt lỗi màn với lỗi main. |
| Báo thiếu RAM, treo hoặc lỗi bộ nhớ | Chip DDR4 onboard, nguồn RAM, đường dữ liệu hoặc memory controller trong CPU. | Kiểm tra BIOS nhận đủ 16GB, chạy memory diagnostics và đo nguồn RAM; model này không có khe SODIMM để thay thử. |
| Không nhận SSD M.2 hoặc lỗi khởi động | SSD NVMe, socket M.2, nguồn SSD, đường PCIe hoặc thiết lập BIOS. | Thử M.2 NVMe tốt, kiểm tra nhận diện trong BIOS và socket/nguồn SSD trước khi kết luận lỗi system board. |
| USB-C sạc được nhưng không xuất hình hoặc không truyền dữ liệu | Cáp/thiết bị ngoài, controller USB-C/PD, firmware, nguồn cổng hoặc đường DisplayPort. | Dùng cáp và thiết bị tốt, thử riêng cả hai USB-C với sạc, dữ liệu và màn hình ngoài; cập nhật đúng BIOS/driver trước khi sửa main. |
| Wi-Fi/Bluetooth mất hoặc chập chờn | Module WLAN M.2, anten, driver, nguồn module hoặc socket M.2 WLAN. | Thử module WLAN tốt, kiểm tra anten và driver rồi đo nguồn/socket nếu lỗi vẫn còn. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter USB-C, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng IdeaPad S540-13IML Type 81XA, GS340 / NM-C571 MP Rev 1.0, FRU 5B20S43070 hoặc 5B20S43082, Core i5-10210U và RAM onboard 16GB. Chuyển SSD M.2 và WLAN sang main mới; sau lắp kiểm tra BIOS, đủ 16GB RAM, SSD, Intel UHD Graphics, hai cổng USB-C, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Lenovo IdeaPad S540-13IML i5-10210U 16GB NM-C571
Main 5B20S43070 i5-10210U 16GB có NVIDIA MX250/MX350 không?
Không. FRU 5B20S43070 được LenovoPartsUK mô tả là “I510210U_UMA_16G”, nghĩa là Core i5-10210U, Intel UHD Graphics UMA và RAM 16GB. MX250/MX350 thuộc các system board khác trong dòng S540-13IML.
RAM 16GB của S540-13IML có nâng cấp hoặc thay thanh được không?
Không. Lenovo PSREF xác nhận RAM DDR4-2666 được hàn trên system board và máy không có khe RAM. Bản trong bài có 16GB onboard, dual-channel và không nâng cấp bằng SODIMM.
S540-13IML có HDMI hoặc cổng mạng RJ-45 không?
Không. Lenovo công bố máy có một USB-A Gen 1 Always On, hai USB-C Gen 1 hỗ trợ Power Delivery/DisplayPort và audio combo; không có HDMI, RJ-45 hoặc đầu đọc thẻ tích hợp.
Dòng S540-13IML còn có CPU và GPU nào khác?
Lenovo PSREF liệt kê Core i5-10210U, Core i7-10510U và Core i7-10710U; đồ họa gồm Intel UHD Graphics, GeForce MX250 2GB GDDR5 và GeForce MX350 2GB GDDR5. Mỗi system board cần xác định bằng CPU, GPU, RAM onboard và FRU cụ thể.
