Thông tin main nhanh
- Dòng máy
- Lenovo IdeaPad S145-15IIL / Lenovo V15-IIL
- Mã main
- GS44D / GS54D · NM-C711 Rev 1.0
- CPU
- Intel Core i5-1035G1
- GPU / VGA
- Intel UHD Graphics · UMA
- RAM
- 4GB DDR4 onboard + 1 khe SO-DIMM
- Lưu trữ
- 1 M.2 SSD + hỗ trợ ổ SATA 2.5 inch
Main zin nguyên bản. • Đã kiểm tra kỹ trước khi giao.
Giới thiệu Main Lenovo IdeaPad S145-15IIL / V15-IIL i5-1035G1 NM-C711
Main Lenovo IdeaPad S145-15IIL / V15-IIL mã GS44D / GS54D NM-C711 Rev 1.0 sử dụng Intel Core i5-1035G1 thế hệ 10, Intel UHD Graphics tích hợp và 4GB DDR4 hàn trực tiếp trên system board. Phiên bản i5-1035G1 UMA này được xác minh với Lenovo FRU 5B20S43830.
Đúng cấu hình SKU: Core i5-1035G1 + Intel UHD Graphics UMA + 4GB DDR4 onboard. RAM có thêm một khe SO-DIMM để mở rộng; Lenovo công bố cấu hình bộ nhớ đến 12GB.
Ảnh main thực tế

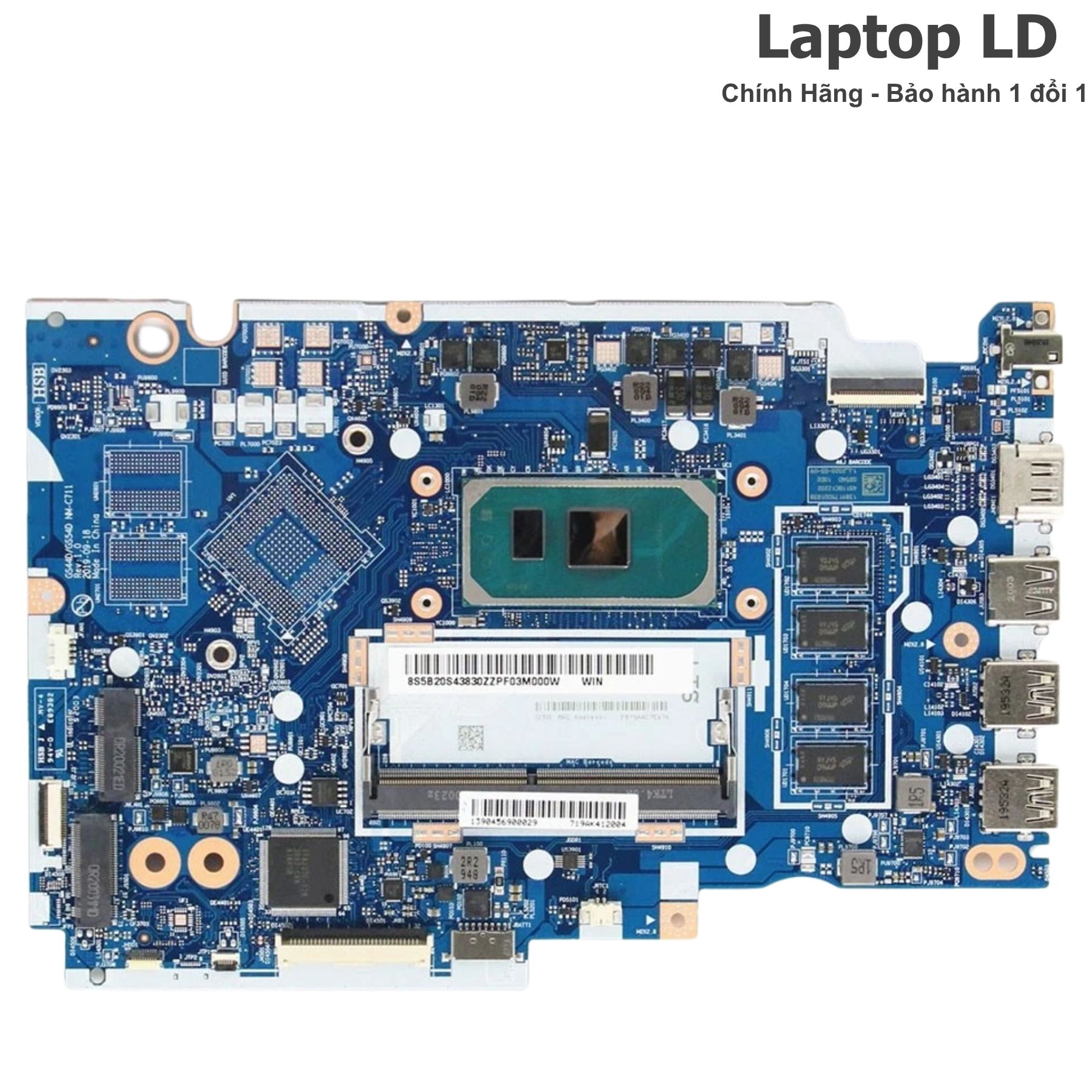

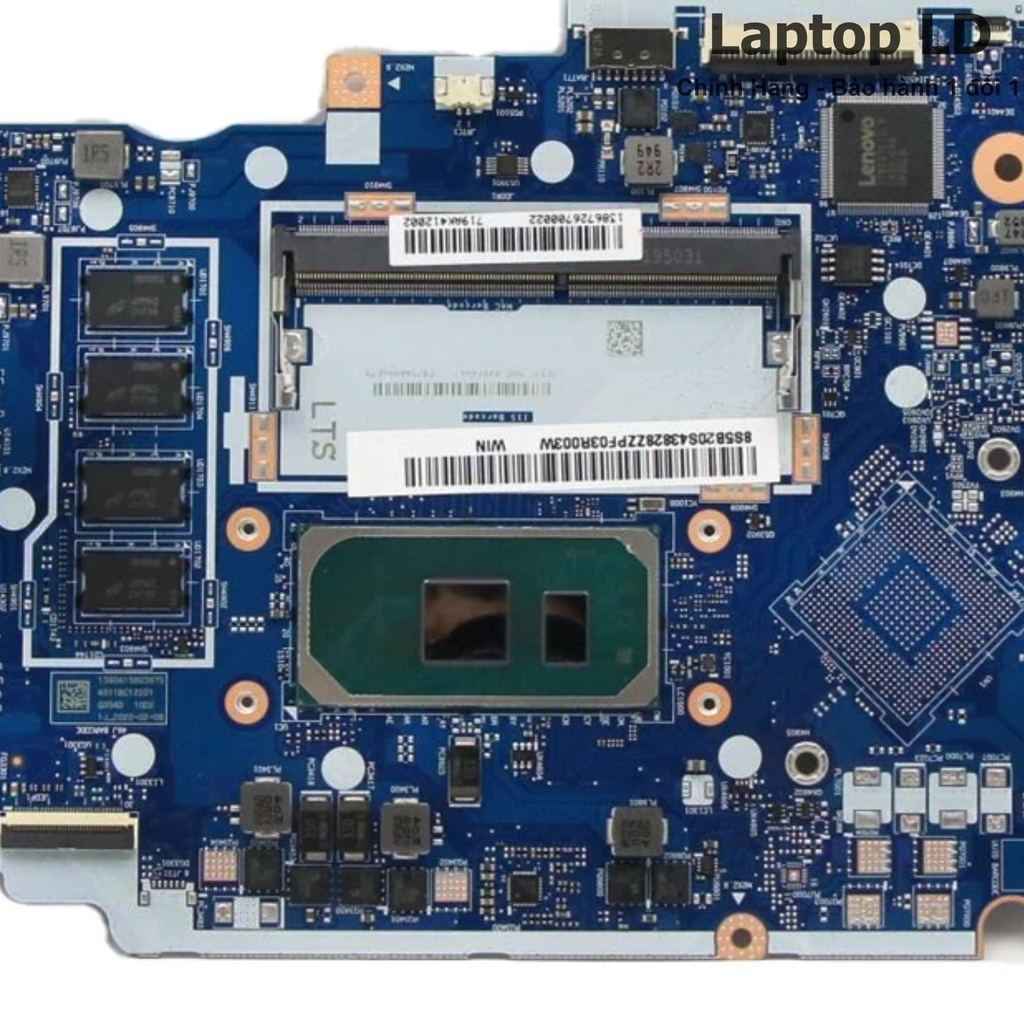

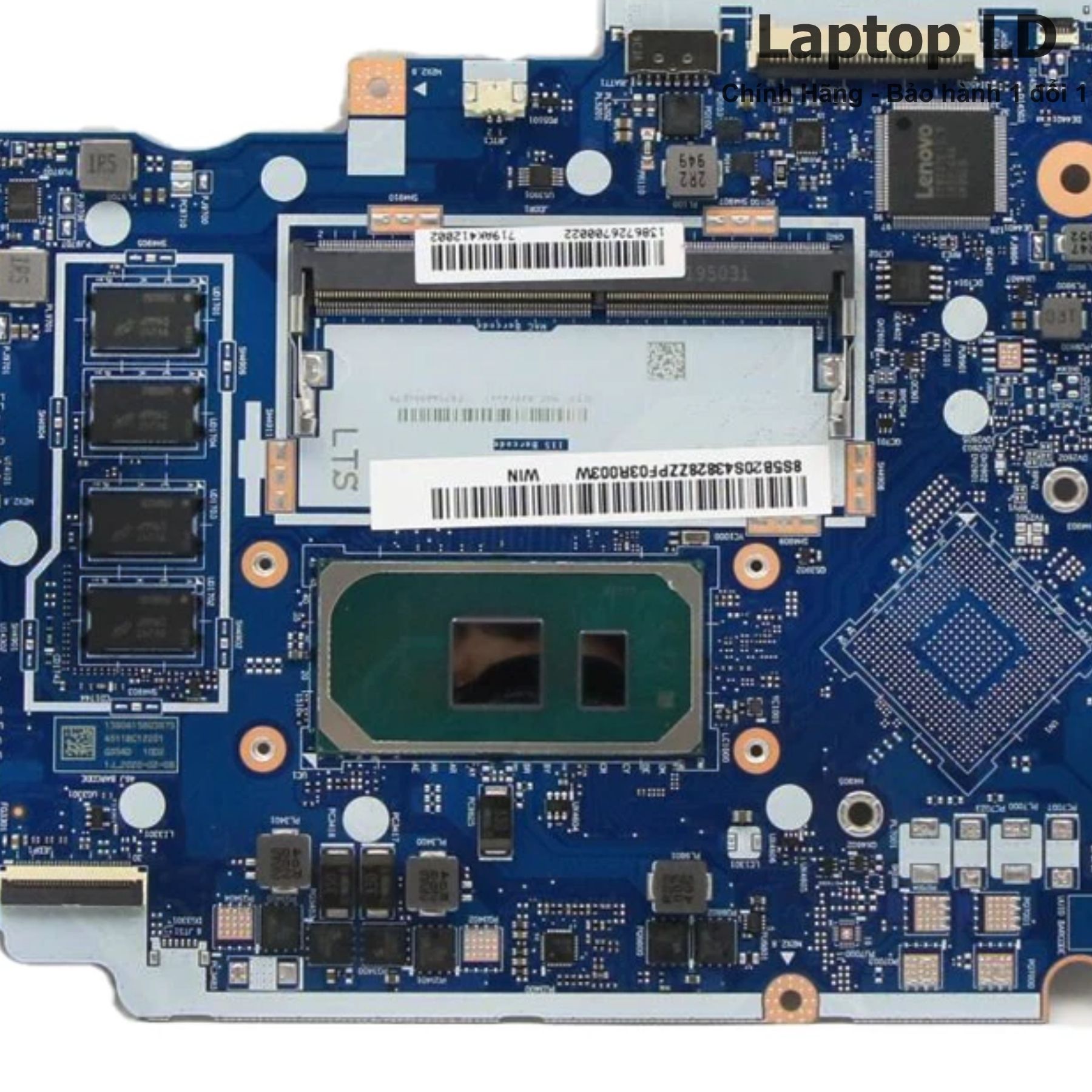

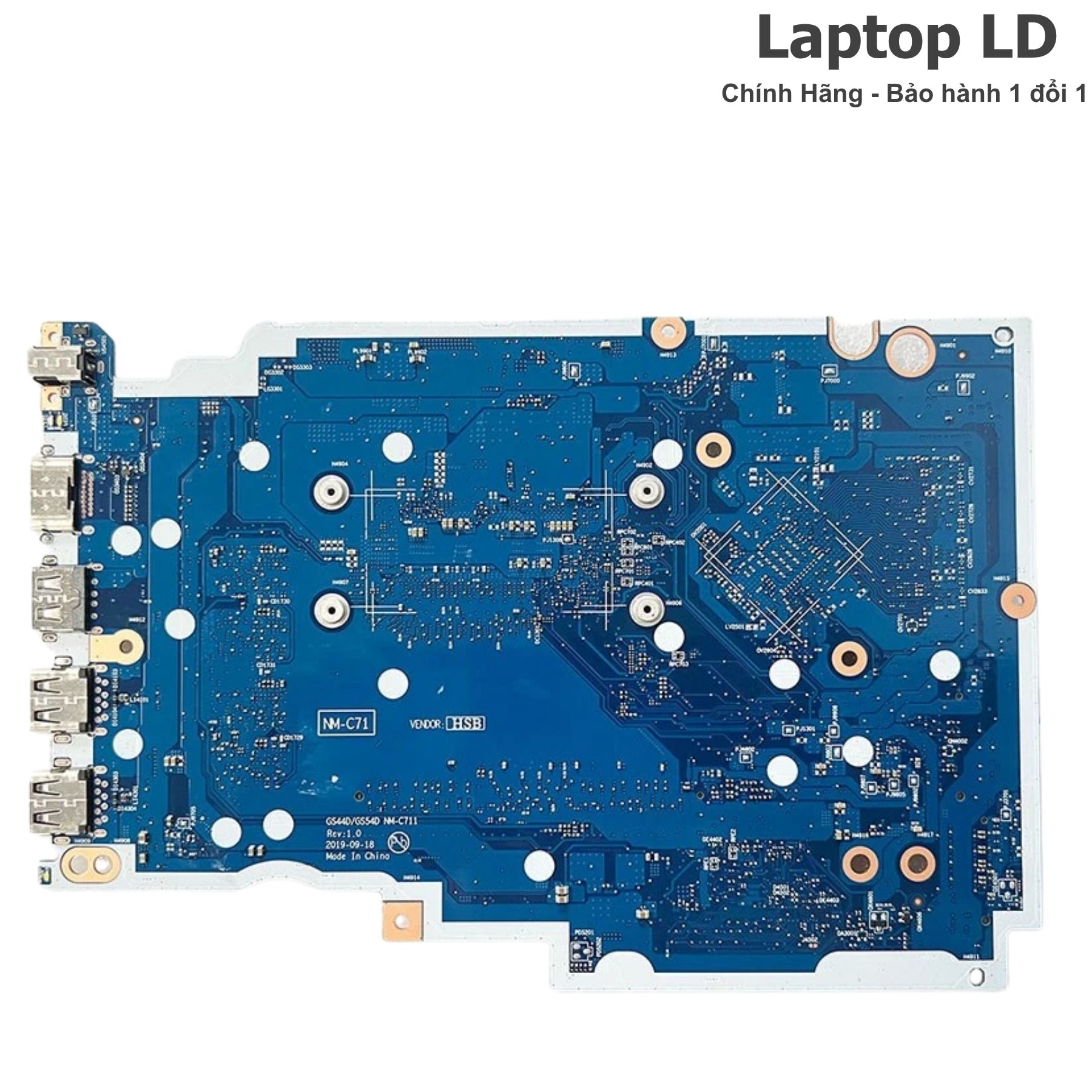

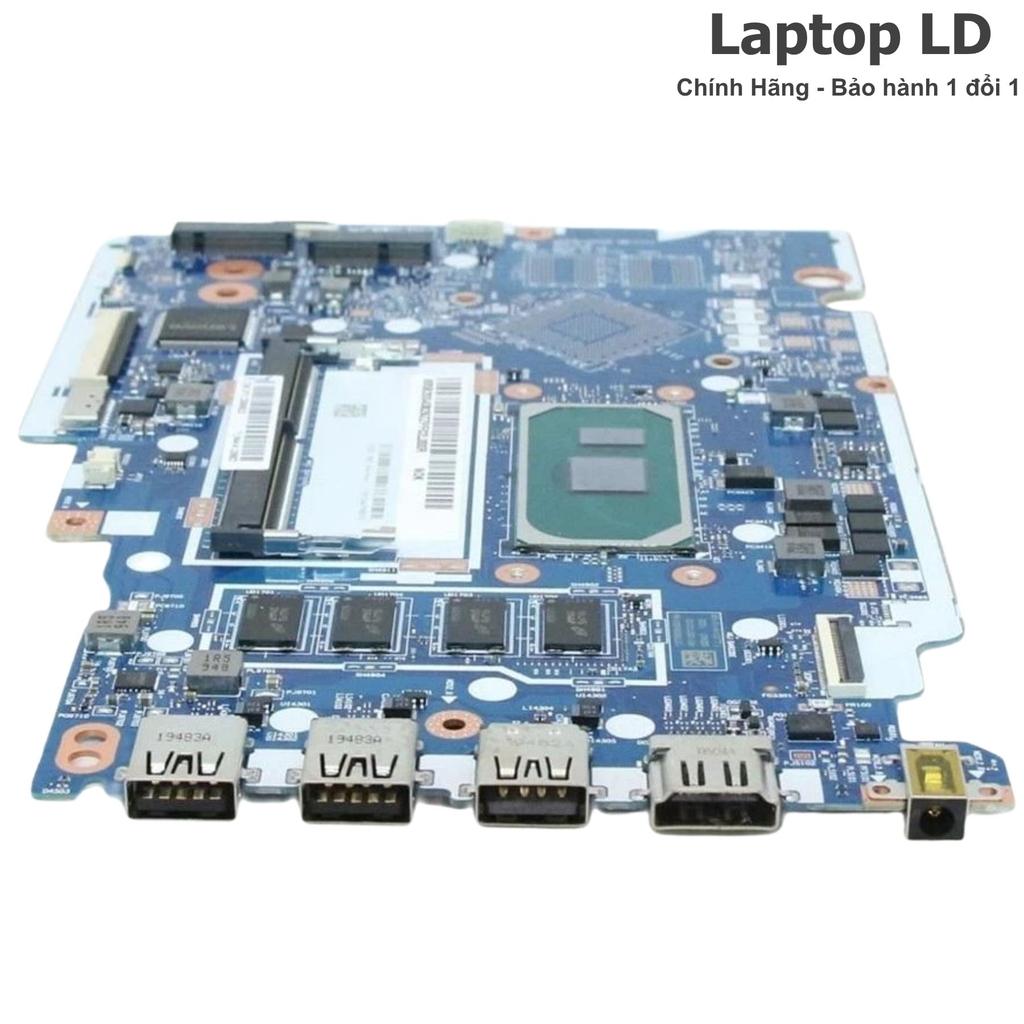

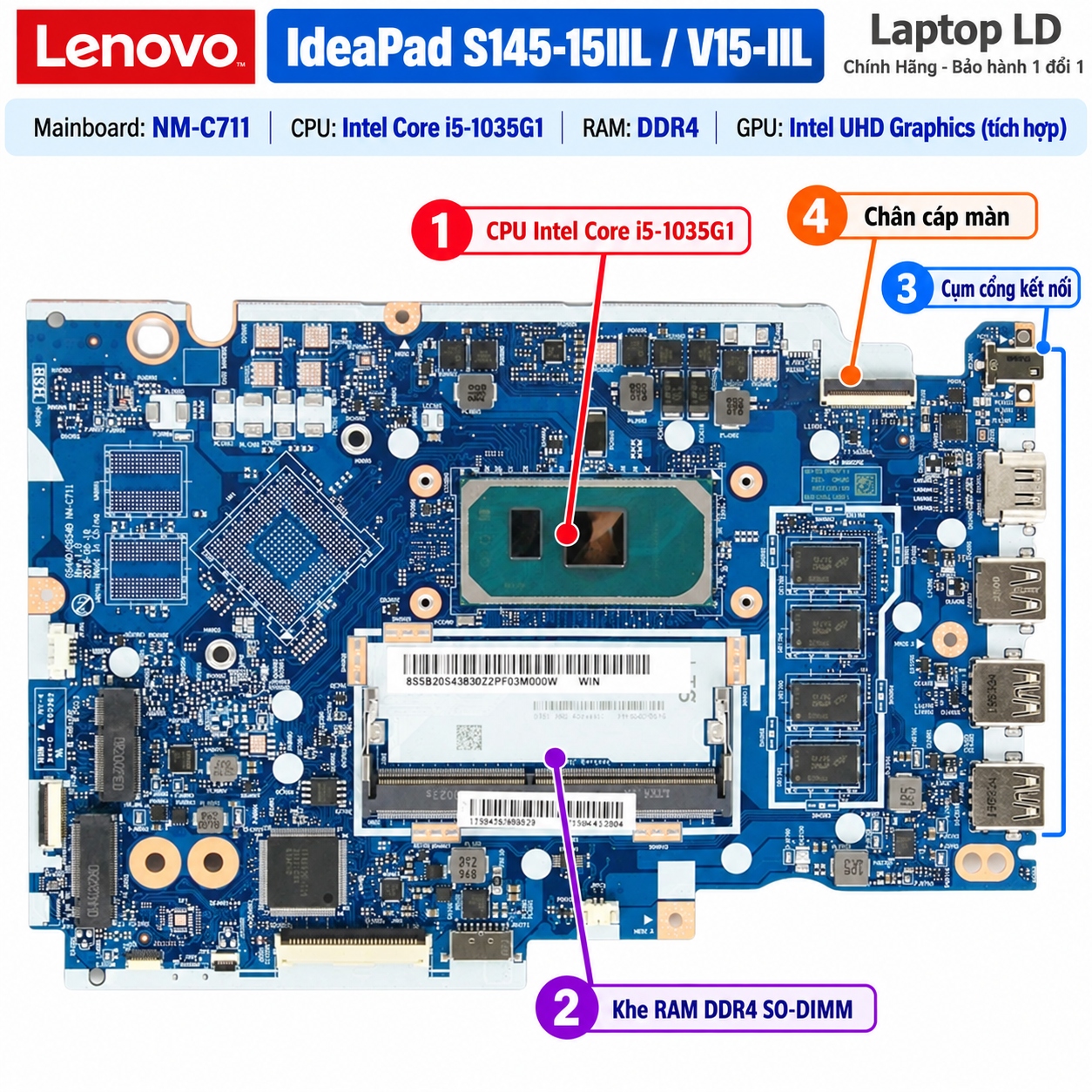

Hình ảnh thực tế Main S145-15IIL / V15-IIL i5-1035G1 NM-C711
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Cấu hình và kết nối
Thông số kỹ thuật Main Lenovo S145-15IIL / V15-IIL i5-1035G1 NM-C711
- MODEL
- Lenovo IdeaPad S145-15IIL / Lenovo V15-IIL
- BOARD

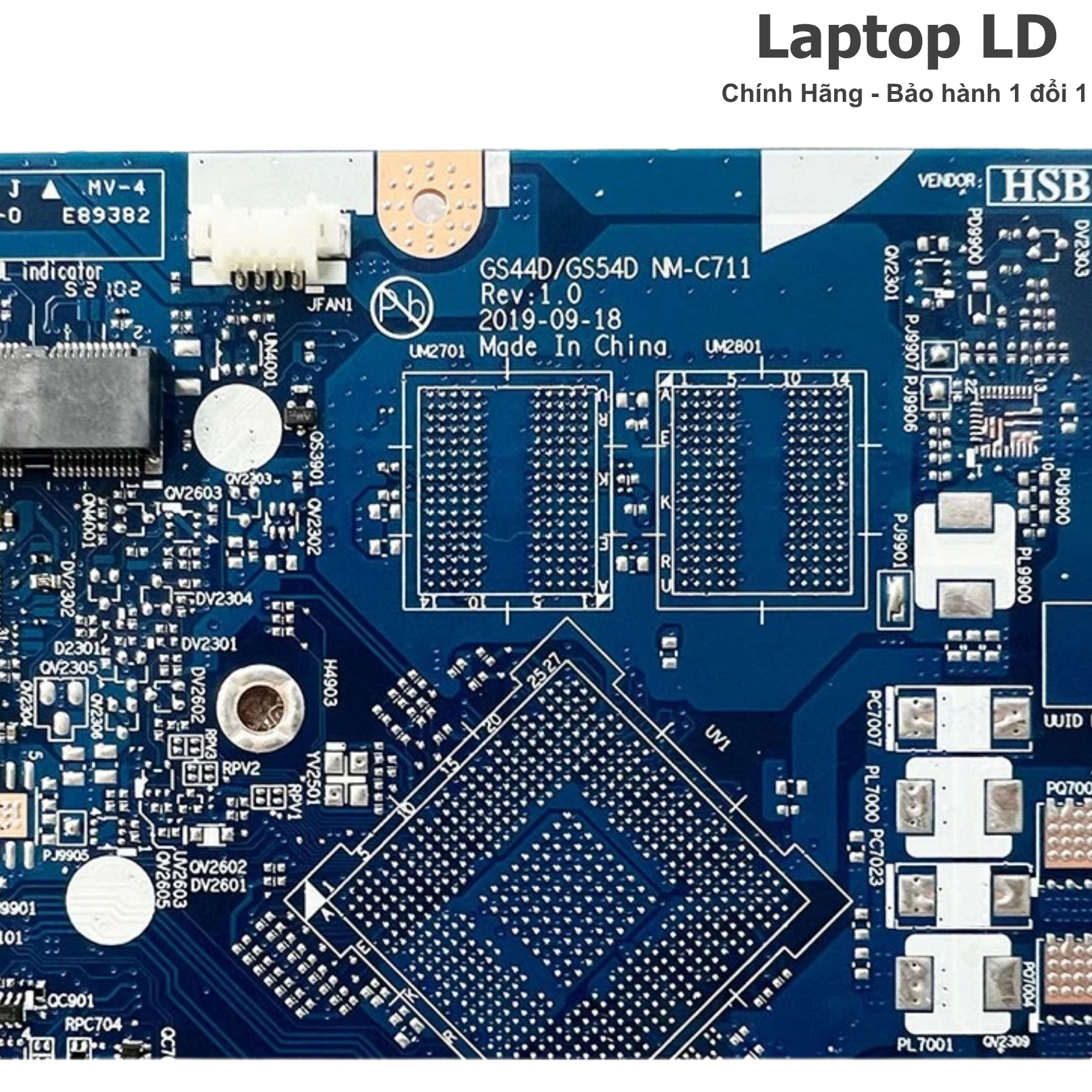

- GS44D / GS54D · NM-C711 Rev 1.0 · Lenovo FRU 5B20S43830
- CPU
- Intel Core i5-1035G1, 4 nhân 8 luồng, 1.0–3.6GHz, 6MB cache
- RAM
- 4GB DDR4-2666 onboard + 1 khe SO-DIMM; Lenovo công bố tối đa 12GB
- GPU
- Intel UHD Graphics tích hợp trong Core i5-1035G1 · UMA
- STORAGE
- 1 M.2 2242/2280 SSD + hỗ trợ 1 ổ SATA 2.5 inch
- EXTERNAL_PORTS

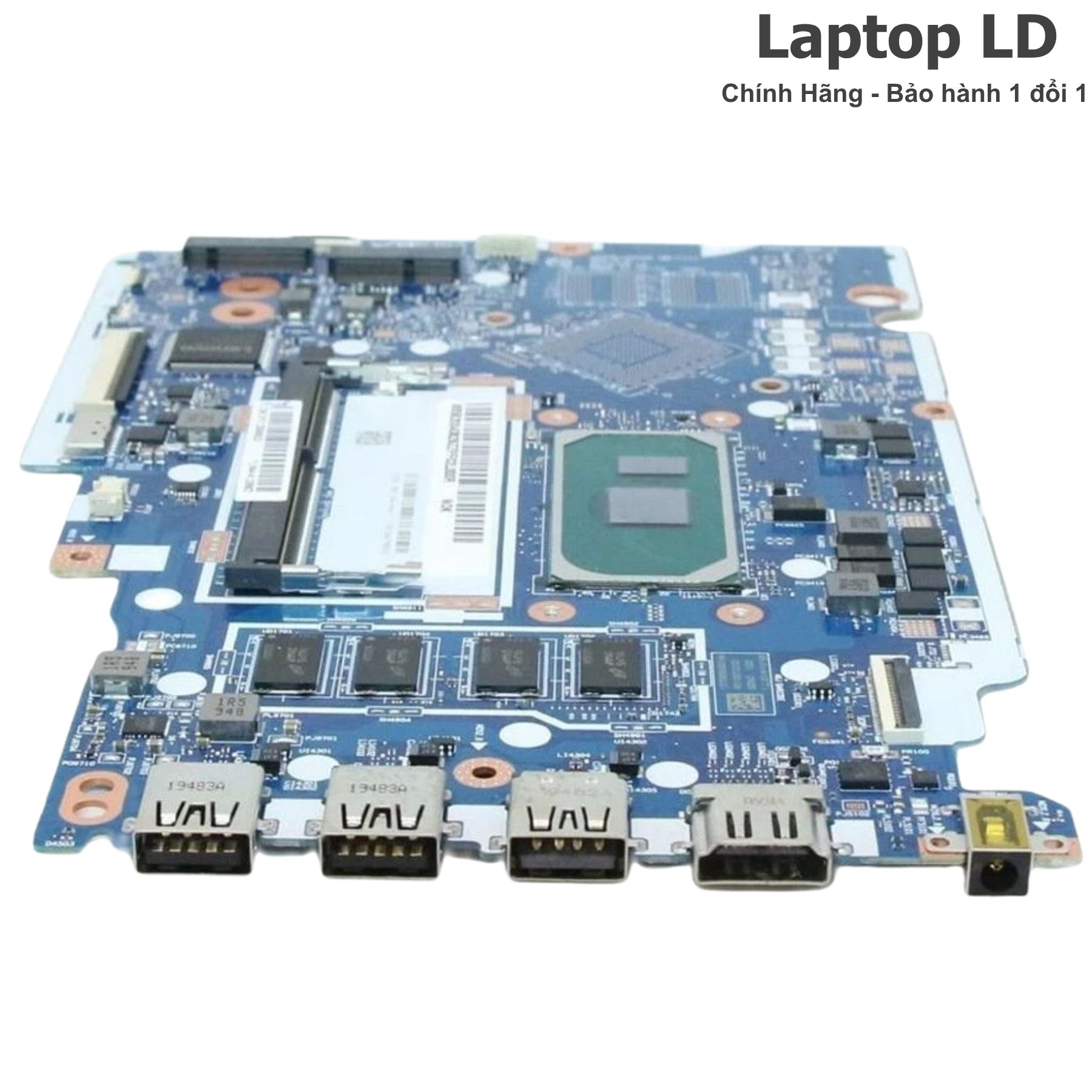

- 2 USB-A 5Gbps, 1 USB-A 2.0, HDMI 1.4b, đầu đọc thẻ, audio 3.5mm, jack nguồn
- WIRELESS
- Module WLAN M.2; Wi-Fi 5 802.11ac + Bluetooth theo card lắp trên máy
Phạm vi model / main: Lenovo IdeaPad S145-15IIL / Lenovo V15-IIL; GS44D / GS54D; NM-C711 Rev 1.0; Intel Core i5-1035G1; 4GB RAM onboard; Intel UHD Graphics UMA.
Thông tin thêm về main này: Core i5-1035G1, Intel UHD Graphics và 4GB DDR4 nằm trực tiếp trên system board. Thanh RAM SO-DIMM, SSD M.2, ổ SATA 2.5 inch và module Wi-Fi là linh kiện tháo lắp riêng.
Cổng kết nối: S145-15IIL và V15-IIL không có USB-C và không có cổng LAN RJ45 tích hợp. Xuất hình ngoài sử dụng HDMI 1.4b.
Thông số kỹ thuật bổ sung
| Nền tảng main | GS44D / GS54D · NM-C711 Rev 1.0 · Intel Ice Lake-U / Intel SoC |
|---|---|
| FRU i5 UMA | Lenovo 5B20S43830 · Core i5-1035G1 · 4GB DDR4 onboard · Intel UHD Graphics |
| Bộ nhớ | 4GB DDR4-2666 hàn trên system board + 1 khe SO-DIMM; cấu hình Lenovo công bố đến 12GB |
| Lưu trữ | Hỗ trợ tối đa hai thiết bị lưu trữ: 1 ổ SATA 2.5 inch + 1 SSD M.2 2242/2280 |
| Kết nối | 2 USB 5Gbps, 1 USB 2.0, HDMI 1.4b, card reader, audio combo; không có USB-C và RJ45 |
| Nguồn / adapter | Lenovo 65W Round Tip AC Adapter |
Các phiên bản NM-C711 đã xác minh
| Phiên bản | CPU | GPU | RAM onboard | Lenovo FRU |
|---|---|---|---|---|
| Core i3 UMA | Intel Core i3-1005G1 | Intel UHD Graphics | 4GB DDR4 | 5B20S43828 |
| SKU đang bán | Intel Core i5-1035G1 | Intel UHD Graphics | 4GB DDR4 | 5B20S43830 |
Thông tin mua hàng tại Laptop LD
Bảo hành / đổi trả
Bảo hành 30 ngày, lỗi thuộc phạm vi bảo hành 1 đổi 1.
Gói bảo hành mở rộng:
- 3 tháng+10% giá sản phẩm
- 6 tháng+15% giá sản phẩm
- 12 tháng+25% giá sản phẩm
Giao hàng toàn quốc
Giao hàng toàn quốc, hỗ trợ COD. Nhận hàng, kiểm tra đúng sản phẩm rồi thanh toán.
Phạm vi sản phẩm: Sản phẩm là main laptop theo cấu hình trên trang.

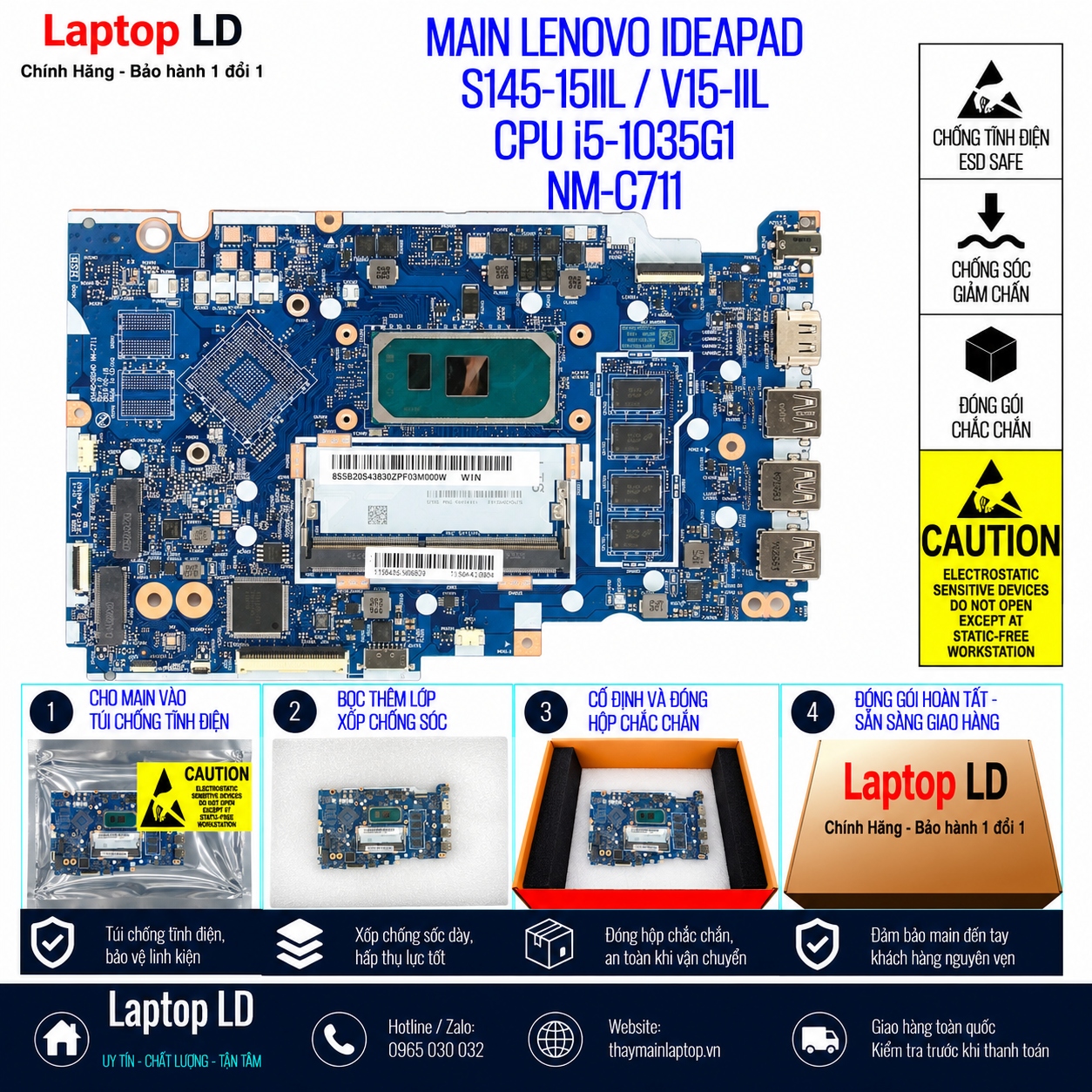

Đóng gói bảo vệ main: Main được đặt trong túi chống tĩnh điện, bọc chống sốc và đóng hộp chắc chắn trước khi giao.
Sản phẩm giao gồm: 01 mainboard Lenovo IdeaPad S145-15IIL / V15-IIL NM-C711, CPU Intel Core i5-1035G1, Intel UHD Graphics và 4GB DDR4 onboard theo cấu hình trên trang.

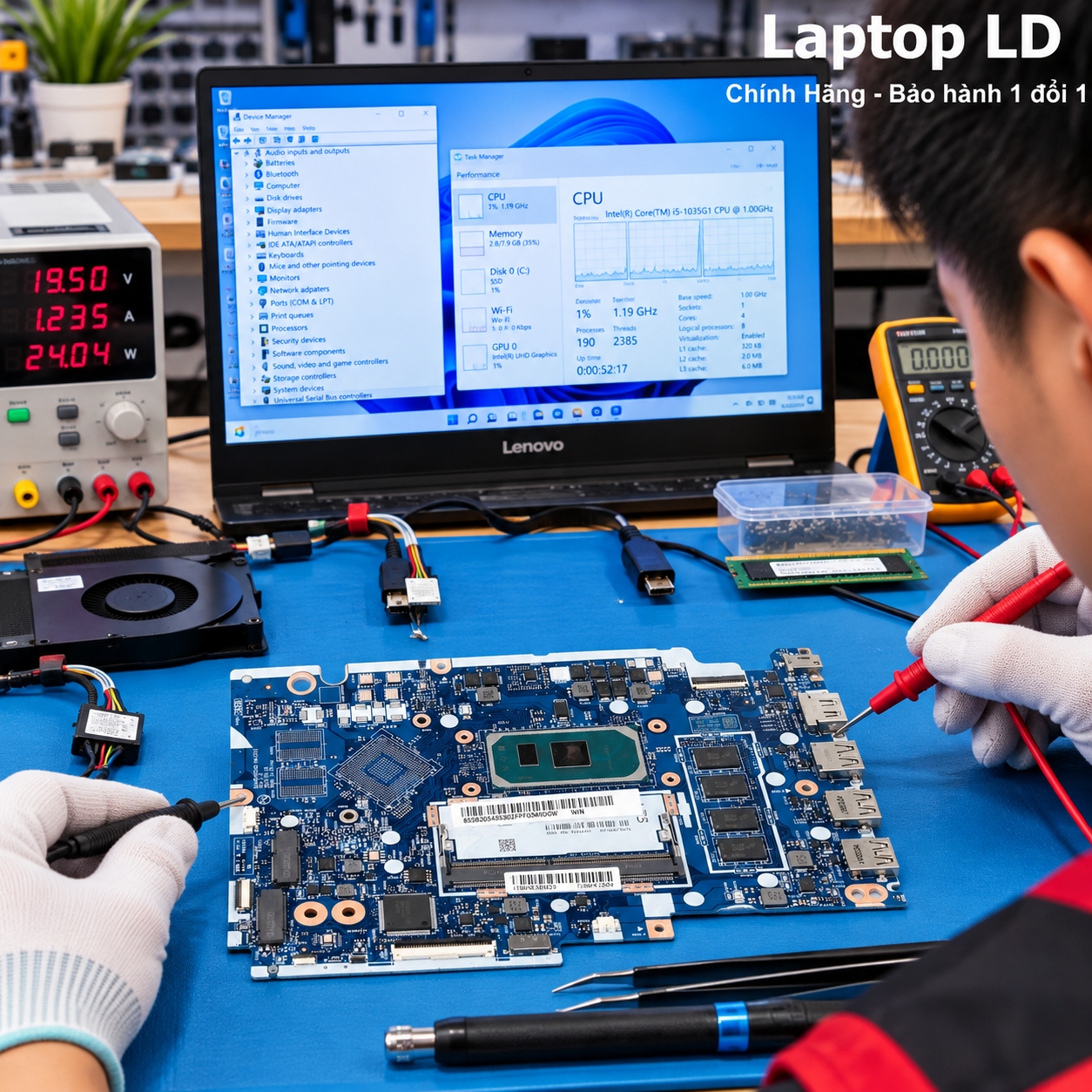

Kiểm tra main và hỗ trợ sau mua
Hỗ trợ sau khi mua: Tư vấn trong quá trình lắp đặt, hỗ trợ kiểm tra sau lắp và tiếp nhận xử lý khi main có dấu hiệu bất thường.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách kiểm tra trước khi thay Main S145-15IIL / V15-IIL i5-1035G1 NM-C711
NM-C711 có CPU, GPU tích hợp và 4GB RAM hàn trên system board; ngoài ra máy còn có khe RAM SO-DIMM và các thiết bị lưu trữ tháo lắp riêng. Khi máy mất nguồn, không lên hình hoặc lỗi RAM cần kiểm tra từng phần trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách kiểm tra
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Máy không lên nguồn | Có thể liên quan adapter 65W, jack nguồn, pin, mạch sạc, nguồn chờ hoặc system board. | Thử adapter Lenovo đúng chuẩn, kiểm tra pin, dòng đầu vào và các đường nguồn trước khi kết luận lỗi NM-C711. |
| Máy lên nguồn nhưng không hiển thị | Có thể do RAM, màn hình/cáp eDP, BIOS hoặc Core i5-1035G1 / Intel UHD Graphics. | Thử RAM SO-DIMM tốt, kiểm tra panel/cáp màn hình, trạng thái POST rồi thử xuất hình ngoài qua HDMI. |
| Máy treo hoặc tự khởi động lại | Có thể do RAM onboard, RAM rời, SSD/HDD, nhiệt độ hoặc nguồn CPU. | Kiểm tra RAM, ổ lưu trữ và nhiệt độ; chạy memory test và CPU test phù hợp để xác định phần gây mất ổn định. |
| Không nhận hoặc sai dung lượng RAM | Có thể do 4GB RAM onboard, thanh SO-DIMM, khe RAM hoặc đường tín hiệu bộ nhớ. | Tháo thanh RAM rời để kiểm tra phần onboard, sau đó thử SO-DIMM tốt và chạy memory test. |
| Không nhận SSD M.2 hoặc ổ SATA | Có thể do SSD/HDD, socket M.2, cáp SATA, BIOS hoặc đường lưu trữ trên main. | Thử ổ tốt, kiểm tra BIOS và kiểm tra riêng kết nối M.2/SATA trước khi xác định lỗi system board. |
| USB hoặc HDMI hoạt động bất thường | Có thể do thiết bị ngoài, cáp, đầu nối hoặc mạch I/O. | Thử thiết bị và cáp tốt ở từng cổng, kiểm tra HDMI và từng cổng USB riêng trước khi kết luận lỗi main. |
Lưu ý khi tháo lắp
Lưu ý khi lắp Main S145-15IIL / V15-IIL i5-1035G1 NM-C711 và kiểm tra sau thay
Lưu ý khi lắp: Intel Core i5-1035G1, Intel UHD Graphics và 4GB DDR4 nằm trực tiếp trên system board. Thanh RAM SO-DIMM, SSD M.2, ổ SATA 2.5 inch và card Wi-Fi là linh kiện rời cần chuyển sang main thay thế nếu máy đang sử dụng.
Trước khi tháo lắp cần tắt máy, rút adapter, ngắt pin và chống tĩnh điện. Sau khi thay main cần kiểm tra đủ RAM onboard, khe SO-DIMM, lưu trữ và các cổng trước khi bàn giao.
Checklist kiểm tra sau khi thay main
- Vào BIOS kiểm tra nhận đúng Intel Core i5-1035G1.
- Kiểm tra 4GB RAM onboard và thanh SO-DIMM đang lắp trên máy.
- Kiểm tra Intel UHD Graphics, màn hình trong và xuất hình qua HDMI.
- Kiểm tra SSD M.2 và ổ SATA 2.5 inch nếu máy đang sử dụng.
- Thử 2 USB 5Gbps, USB 2.0, HDMI, đầu đọc thẻ, audio, Wi-Fi và Bluetooth.
- Kiểm tra adapter 65W, pin, quạt, nhiệt độ và độ ổn định trước khi bàn giao.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Lenovo S145-15IIL / V15-IIL i5-1035G1 NM-C711
Main NM-C711 dùng chung cho S145-15IIL và V15-IIL đúng không?
Đúng. Phạm vi sản phẩm trên trang gồm Lenovo IdeaPad S145-15IIL và Lenovo V15-IIL sử dụng nền GS44D / GS54D NM-C711.
Main i5-1035G1 NM-C711 dùng VGA gì?
SKU trên trang sử dụng Intel UHD Graphics tích hợp trong Core i5-1035G1 và thuộc bản UMA, không có NVIDIA rời trên system board này.
Main i5-1035G1 NM-C711 dùng FRU nào?
Phiên bản Core i5-1035G1, Intel UHD Graphics UMA và 4GB RAM onboard được xác minh với Lenovo FRU 5B20S43830.
Main này có RAM hàn không?
Có. Main có 4GB DDR4-2666 hàn trực tiếp trên system board và thêm một khe DDR4 SO-DIMM. Lenovo công bố cấu hình bộ nhớ đến 12GB.
S145-15IIL / V15-IIL có lắp được cả SSD M.2 và ổ 2.5 inch không?
Có. Nền máy hỗ trợ tối đa hai thiết bị lưu trữ gồm một SSD M.2 2242/2280 và một ổ SATA 2.5 inch khi máy có đủ cáp và khay tương ứng.
S145-15IIL / V15-IIL có USB-C hoặc cổng LAN không?
Không. Cấu hình chuẩn sử dụng hai USB-A tốc độ 5Gbps, một USB-A 2.0, HDMI 1.4b, đầu đọc thẻ và audio 3.5mm; không có USB-C và không có RJ45 tích hợp.
Đặt hoặc thay Main Lenovo IdeaPad S145-15IIL / V15-IIL i5-1035G1 NM-C711 tại Laptop LD
Thay Main Lenovo S145-15IIL / V15-IIL i5-1035G1 NM-C711 ở đâu? Đặt main hoặc mang máy tới Laptop LD để thay trực tiếp. Kỹ thuật viên hỗ trợ lắp đặt và kiểm tra Core i5-1035G1, RAM onboard, RAM SO-DIMM, SSD/HDD, Intel UHD Graphics, HDMI, USB, Wi-Fi cùng các chức năng sau thay trước khi bàn giao.
