Thay main Lenovo IdeaPad 5 15IAL7 i5-1235U NM-E401 đúng mã
Đúng board LCFC JS574 NM-E401 Rev 1.0, CPU Intel Core i5-1235U, Intel Iris Xe Graphics bản UMA, RAM DDR4-3200 hàn onboard và khe SSD M.2 PCIe 4.0 x4. Laptop LD hỗ trợ đối chiếu FRU, dung lượng RAM hàn, revision PCB, cổng USB-C Power Delivery, HDMI, khe thẻ, SSD, pin và các đầu cáp trước khi sửa hoặc thay bo mạch.
- LCFC JS574
- NM-E401 Rev 1.0
- CPU i5-1235U
- Intel Iris Xe UMA
- RAM onboard
- 2 USB-C PD
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo Lenovo IdeaPad 5 15IAL7 Type 82SF, tài liệu Lenovo PSREF, thông số Intel Core i5-1235U và nền bo mạch LCFC JS574 NM-E401 Rev 1.0. Dòng NM-E401 có nhiều FRU, dung lượng RAM hàn và cả biến thể GPU rời; bài này mô tả bản i5-1235U UMA dùng Intel Iris Xe Graphics.

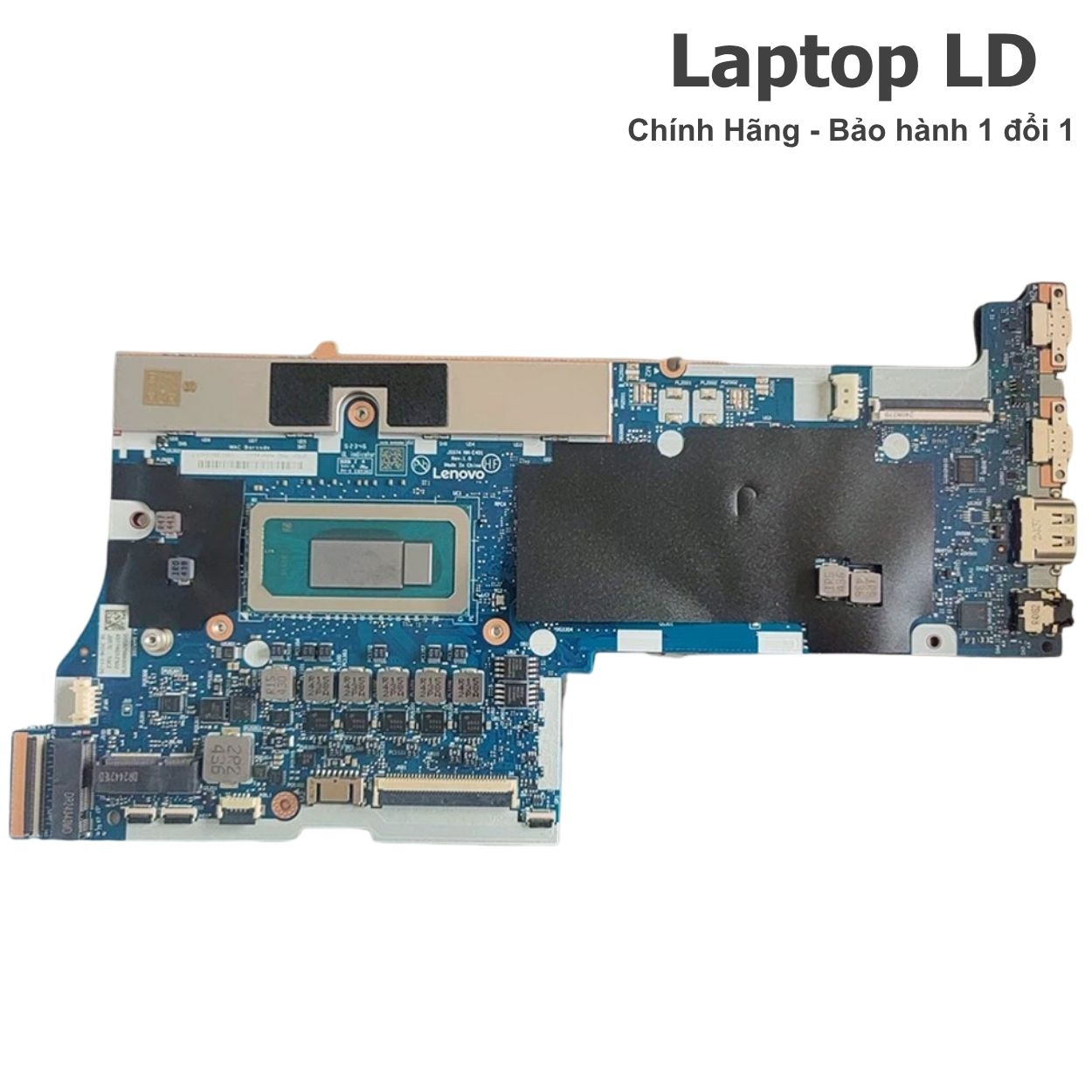

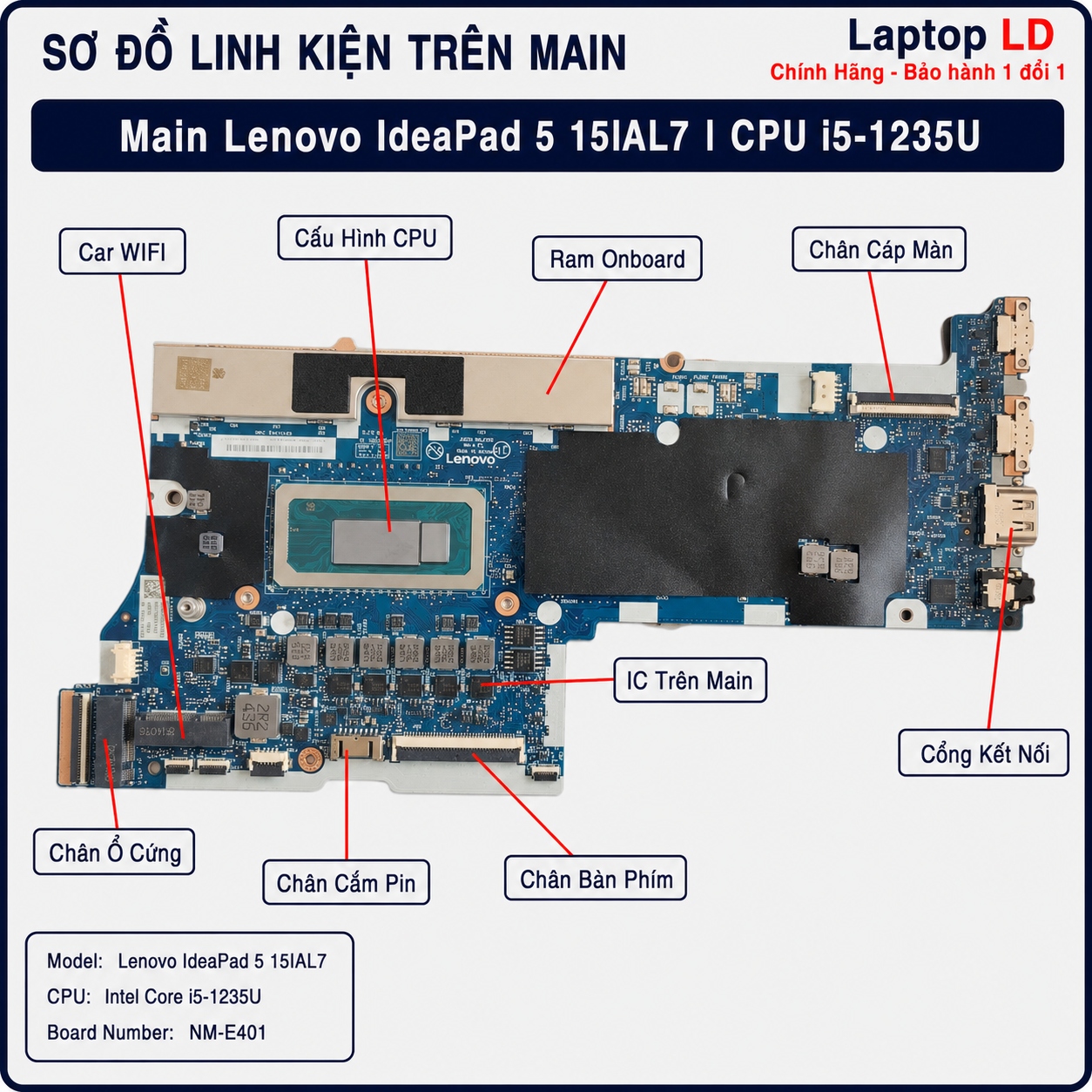

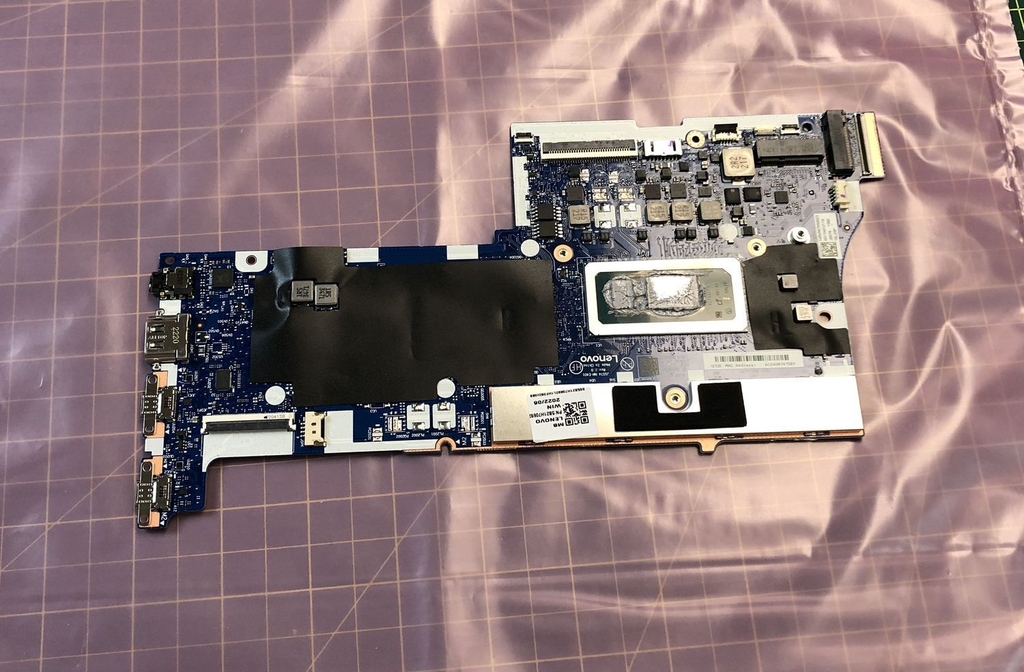

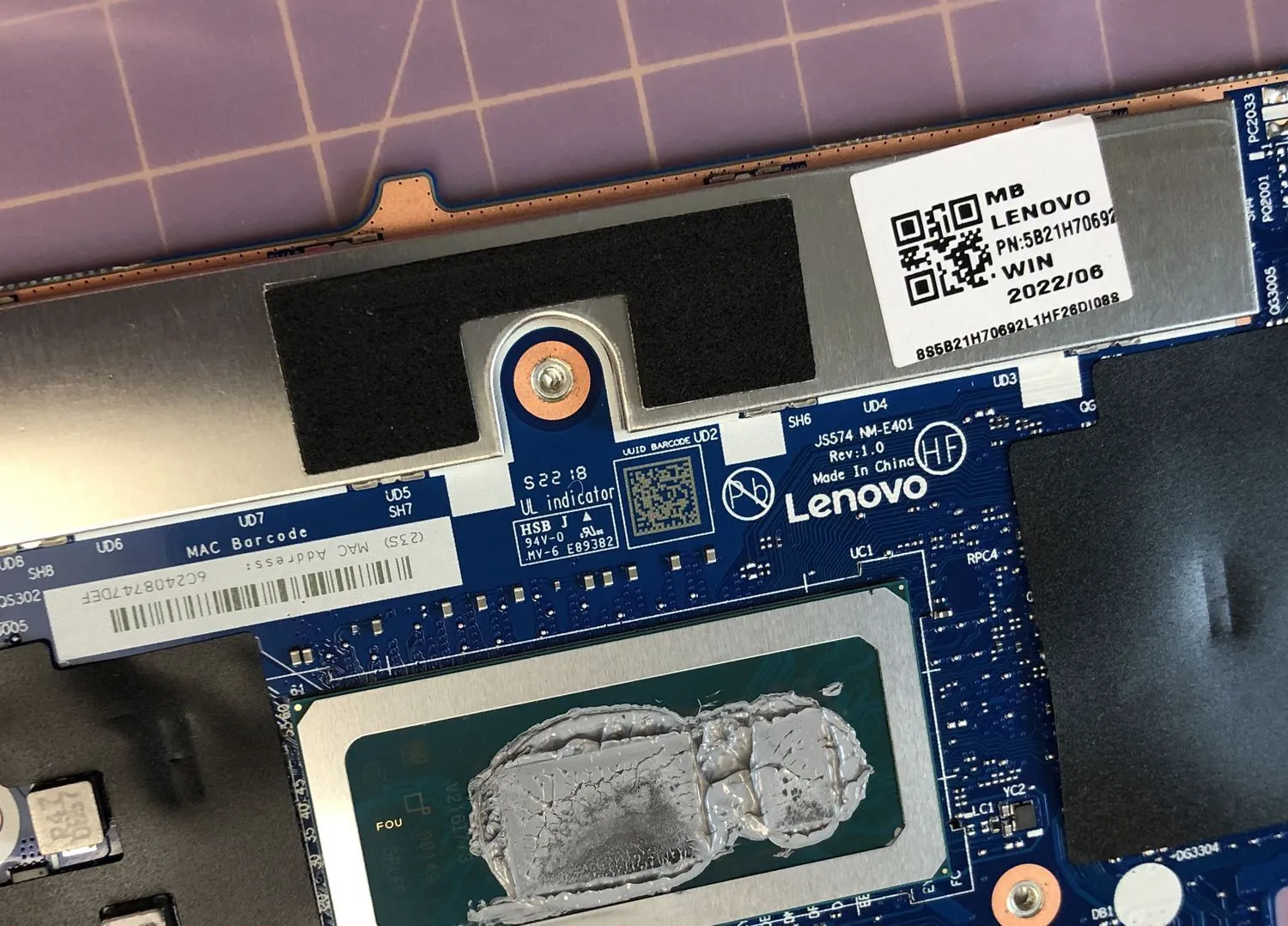

Vị trí linh kiện và ảnh tổng thể main Lenovo IdeaPad 5 15IAL7 i5-1235U NM-E401
Ảnh thực tế giúp nhận biết CPU i5-1235U, cụm RAM DDR4 hàn onboard, khe SSD M.2, khe Wi-Fi, mạch sạc USB-C, đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera, bo phím số và các đường tín hiệu trên main NM-E401.
Cần gửi gì để Laptop LD báo đúng main?
NM-E401 có nhiều CPU, dung lượng RAM hàn, FRU và cả bản UMA hoặc NVIDIA MX550. Để khóa đúng i5-1235U bản Intel Iris Xe, khách nên gửi ảnh tem và bo mạch rõ nét, tránh nhầm i7-1255U, CPU dòng P hoặc bản GPU rời.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model IdeaPad 5 15IAL7 và Machine Type 82SF.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng chữ LCFC JS574, NM-E401 Rev 1.0 và tem Lenovo FRU.
- Ảnh khu vực CPU i5-1235U và cụm chip RAM DDR4 hàn onboard.
- Ảnh vùng GPU để xác nhận bản UMA không có chip NVIDIA MX550 và VRAM GDDR6.
- Ảnh hai USB-C, hai USB-A, HDMI, jack âm thanh và đầu nối bo đọc thẻ.
- Ảnh khe SSD M.2, đầu cáp SATA 2,5 inch, Wi-Fi, pin, màn hình và quạt.
- Mô tả lỗi: không nguồn, không sạc USB-C, treo logo, lỗi RAM hàn, mất SSD, không xuất hình, lỗi USB-C hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng NM-E401 Rev 1.0, CPU i5-1235U và Lenovo FRU.
- Xác nhận đúng bản UMA dùng Intel Iris Xe, không có NVIDIA MX550.
- Nhận biết chính xác dung lượng RAM onboard 8GB, 12GB hoặc 16GB.
- Tránh nhầm với i7-1255U, i5-1240P, i7-1260P hoặc board khác nền.
- Nhận diện đúng layout SSD, SATA 2,5 inch, Wi-Fi, USB-C và bo đọc thẻ.
- Khoanh vùng lỗi nằm ở main, sạc USB-C, RAM hàn, SSD, màn hình hay bo I/O.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Lenovo IdeaPad 5 15IAL7 i5-1235U NM-E401 được báo theo đúng FRU, dung lượng RAM onboard, bản UMA, revision PCB, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh tem/main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra tản nhiệt CPU dòng U, quạt, pin 45Wh/57Wh/76Wh, RAM hàn, SSD M.2, Wi-Fi, màn hình, bo đọc thẻ và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng NM-E401 i5-1235U UMA và máy không vào nước, không chập nhiều tầng nguồn. Máy từng sửa USB-C, BIOS, RAM hàn hoặc nguồn CPU cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng IdeaPad 5 15IAL7, i5-1235U, JS574, NM-E401 Rev 1.0 và Lenovo FRU.
- Xác nhận dung lượng RAM hàn và bản UMA Intel Iris Xe trước khi giao/lắp.
- Kiểm tra sạc USB-C PD, hai USB-C, hai USB-A, HDMI, khe thẻ, RAM, SSD, Wi-Fi, Bluetooth, camera và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Lenovo IdeaPad 5 15IAL7 i5-1235U NM-E401 dùng cho máy nào?
Dòng máy phù hợp
- Lenovo IdeaPad 5 15IAL7, Machine Type 82SF, màn hình 15,6 inch.
- CPU Intel Core i5-1235U hàn onboard.
- Project LCFC JS574, board NM-E401 Rev 1.0.
- Phiên bản UMA dùng Intel Iris Xe Graphics, không có NVIDIA MX550.
- RAM DDR4-3200 hàn onboard, dung lượng 8GB, 12GB hoặc 16GB theo FRU.
- Một khe SSD M.2 PCIe 4.0 x4, dùng SSD 2242 hoặc 2280 với giá đỡ phù hợp.
- Kết nối SATA 2,5 inch trên cấu hình pin 45Wh hoặc 57Wh.
- Hai USB-C 3.2 Gen 1 hỗ trợ Power Delivery 3.0 và DisplayPort 1.2.
Không nên thay chéo khi chưa kiểm
- Không nhầm i5-1235U với i7-1255U, i5-1240P hoặc i7-1260P.
- Không nhầm bản UMA với NM-E401 có NVIDIA MX550 2GB GDDR6.
- Không bỏ qua dung lượng RAM hàn vì không thể nâng cấp bằng khe SO-DIMM.
- Không chọn theo tên 15IAL7 nếu chưa kiểm JS574, NM-E401 và Lenovo FRU.
- Không dùng sai cụm tản nhiệt giữa bản UMA và bản MX550.
- Không nhầm đầu nối ổ SATA 2,5 inch với cấu hình pin 76Wh không có khoang ổ 2,5 inch.
- Không kết luận lỗi main trước khi loại trừ sạc USB-C, SSD, màn hình và bo đọc thẻ.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Lenovo IdeaPad 5 15IAL7, Type 82SF. | Nhầm với IdeaPad 5 14IAL7 hoặc IdeaPad 5 15ITL05 dùng layout khác. |
| Board number | LCFC JS574, NM-E401 Rev 1.0. | Đặt theo tên máy nhưng không kiểm project, revision và FRU. |
| CPU | Intel Core i5-1235U, 10 nhân, 12 luồng, Turbo tối đa 4.40GHz. | Nhầm i7-1255U hoặc CPU dòng P làm sai giá và công suất tản nhiệt. |
| GPU | Intel Iris Xe Graphics tích hợp bản UMA. | Nhầm với board có NVIDIA GeForce MX550 2GB GDDR6. |
| RAM | DDR4-3200 hàn onboard, dual-channel, 8GB/12GB/16GB, không có khe SO-DIMM. | Chọn sai dung lượng RAM hàn hoặc tưởng có thể nâng cấp thanh RAM. |
| SSD | 1 khe M.2 PCIe 4.0 x4; hỗ trợ SSD 2242/2280 theo giá đỡ. | Nhầm số khe hoặc dùng sai kích thước giá đỡ SSD. |
| Ổ SATA | Đầu nối ổ 2,5 inch trên cấu hình pin 45Wh/57Wh; cấu hình pin 76Wh dùng một SSD M.2. | Đặt cáp/khay SATA cho máy dùng pin lớn không còn khoang ổ 2,5 inch. |
| Cổng ngoài | 2 USB-A 3.2 Gen 1, 2 USB-C 3.2 Gen 1, HDMI 1.4b, jack 3,5mm và khe thẻ 4-in-1. | Ghi nhầm có LAN RJ-45 hoặc Thunderbolt. |
| Sạc | USB-C Power Delivery 3.0; cấu hình i5-1235U UMA phổ biến dùng adapter 65W. | Dùng sạc USB-C không hỗ trợ PD hoặc thiếu công suất. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem Lenovo FRU, mã PCB, CPU, GPU, RAM, SSD và cụm cổng trước khi đặt hàng.

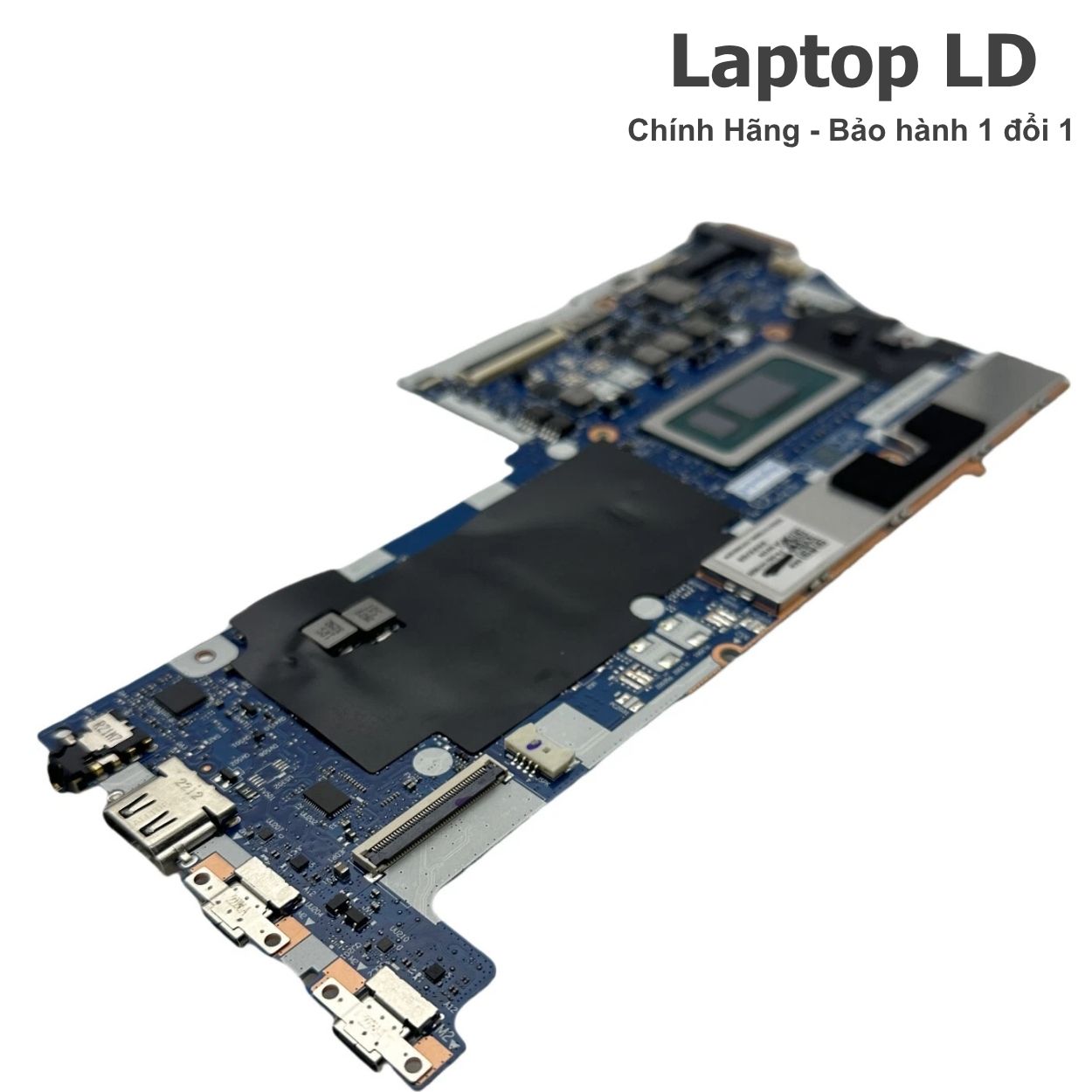

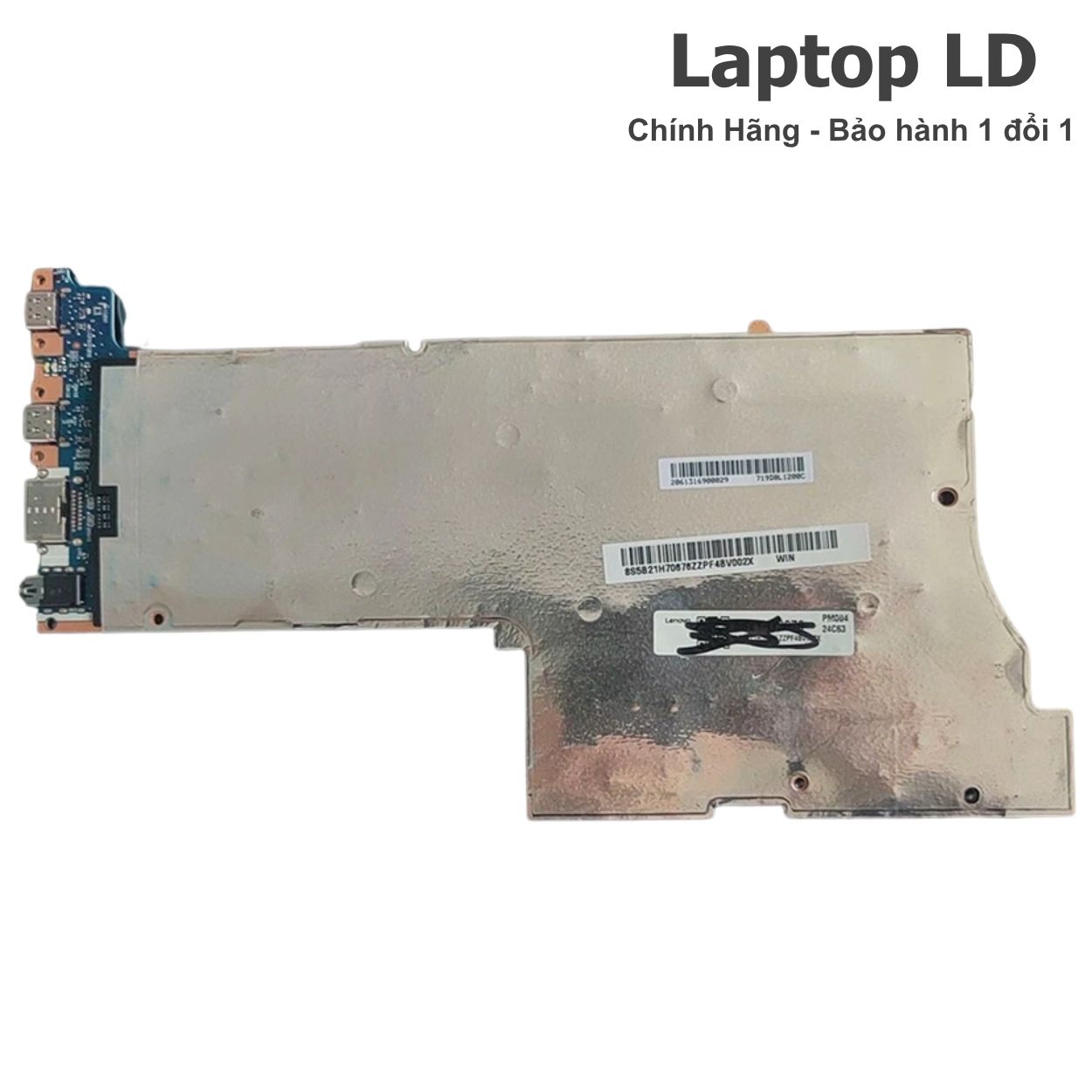

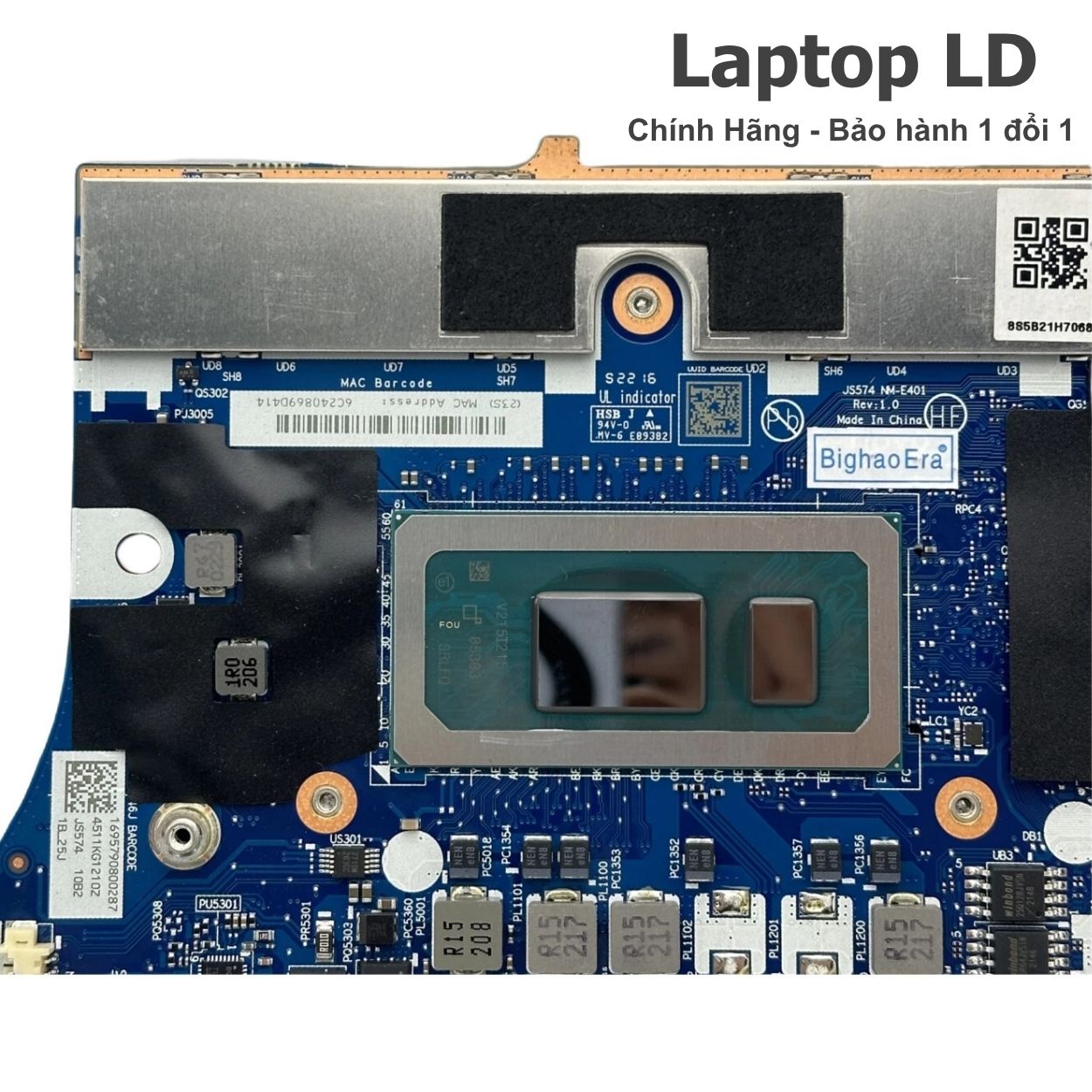

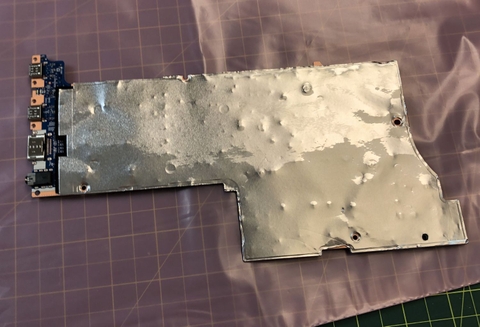

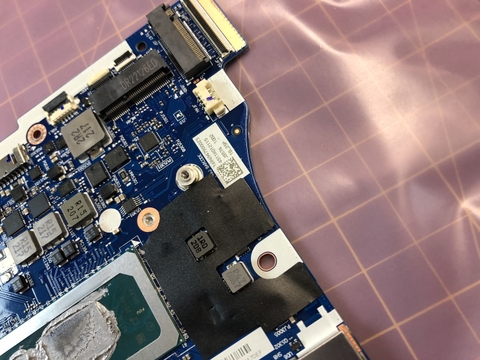

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Lenovo IdeaPad 5 15IAL7
Nhóm ảnh này giúp đối chiếu đúng CPU i5-1235U, RAM DDR4 hàn onboard, khe SSD M.2, đầu SATA 2,5 inch, khe Wi-Fi, hai USB-C, HDMI và dấu hiệu main UMA không có chip NVIDIA MX550 hoặc VRAM GDDR6.
Dấu hiệu nên kiểm tra bo mạch Lenovo IdeaPad 5 15IAL7
Lỗi nguồn và sạc USB-C
- Bấm nguồn không phản hồi, không sáng đèn sạc hoặc chỉ nháy đèn bàn phím.
- Một hoặc cả hai cổng USB-C không nhận sạc Power Delivery.
- Máy nhận adapter nhưng pin không tăng hoặc sạc chập chờn khi cắm cáp.
- Cổng USB-C nóng, cháy chân hoặc lỗi sau khi dùng dock/hub không ổn định.
- Máy tự tắt khi cắm màn ngoài hoặc chạy tải CPU.
- Nguồn chờ có nhưng không tạo đủ nguồn CPU, RAM hàn hoặc SSD.
Lỗi khởi động, RAM hàn và SSD
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn hình đen, quạt quay rồi dừng.
- Lỗi RAM onboard gây không POST, xanh màn hoặc treo ngẫu nhiên.
- Không nhận SSD M.2 dù ổ đã kiểm tra hoạt động tốt.
- Mất SSD sau sleep hoặc lỗi đường PCIe.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi hiển thị, cổng và ngoại vi
- HDMI hoặc USB-C DisplayPort không xuất hình.
- USB-A, khe thẻ, audio, camera, mic, loa, bàn phím hoặc touchpad mất nhận.
- Wi-Fi/Bluetooth chập chờn do module, nguồn hoặc đường PCIe/USB.
- Màn hình chớp, mất đèn nền hoặc lỗi cảm ứng trên bản touch.
- Máy nóng, quạt chạy mạnh hoặc giảm hiệu năng do tản nhiệt.
- Máy vào nước ở cạnh cổng làm oxy hóa mạch sạc USB-C và bo đọc thẻ.
Nên sửa hay thay bo mạch Lenovo IdeaPad 5 15IAL7?
IdeaPad 5 15IAL7 dùng CPU và RAM hàn onboard, hai cổng USB-C kiêm sạc, cùng layout mỏng nhẹ. Cần loại trừ adapter, pin, SSD, màn hình, bo đọc thẻ và module Wi-Fi trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở một cổng USB-C, HDMI, USB-A, khe thẻ hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi có thể nạp lại, CPU và RAM onboard vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn SSD hoặc linh kiện ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-1235U lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM DDR4 onboard lỗi nhiều chip hoặc lỗi đường dữ liệu khó phục hồi ổn định.
- Chập nặng mạch USB-C, nguồn CPU và nguồn chính cùng lúc.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi tải nặng.
- Chi phí sửa sâu gần bằng main thay thế đã được kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main Lenovo IdeaPad 5 15IAL7 CPU i5-1235U board LCFC JS574 NM-E401 Rev 1.0 bản UMA.
| Tên sản phẩm | Main Lenovo IdeaPad 5 15IAL7 CPU Intel Core i5-1235U board LCFC JS574 NM-E401 Rev 1.0 |
|---|---|
| Dòng máy tương thích | Lenovo IdeaPad 5 15IAL7, Machine Type 82SF |
| Mã main | LCFC JS574 |
| Board number | NM-E401 Rev 1.0 |
| CPU | Intel Core i5-1235U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, Turbo tối đa 4.40GHz, 12MB Intel Smart Cache |
| GPU / VGA | Intel Iris Xe Graphics tích hợp bản UMA, dùng chung RAM hệ thống; không có GPU NVIDIA hoặc VRAM GDDR6 trên bản này |
| RAM hỗ trợ | DDR4-3200 hàn onboard, dual-channel, dung lượng 8GB, 12GB hoặc 16GB theo FRU; không có khe SO-DIMM |
| Ổ cứng hỗ trợ | 1 khe M.2 2280 PCIe 4.0 x4; hỗ trợ SSD M.2 2242/2280 NVMe; kết nối SATA 2,5 inch trên cấu hình pin 45Wh hoặc 57Wh |
| Cổng/khe trên main | 1 khe SSD M.2, 1 khe M.2 Wi-Fi/Bluetooth, đầu SATA 2,5 inch, đầu pin, màn hình, bàn phím, touchpad, loa, quạt, camera và bo đọc thẻ |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps, 2 USB-C 3.2 Gen 1 hỗ trợ Power Delivery 3.0 và DisplayPort 1.2, 1 HDMI 1.4b, 1 jack audio 3.5mm và 1 khe thẻ 4-in-1 SD/SDHC/SDXC/MMC |
| Màn hình tương thích | 15.6 inch FHD 1920×1080; TN 250 nit hoặc IPS 300 nit; cảm ứng 10 điểm hoặc không cảm ứng |
| Pin | Pin Li-Polymer tích hợp 45Wh, 57Wh hoặc 76Wh |
| Sạc | Adapter USB-C Power Delivery 3.0; 65W cho cấu hình i5-1235U UMA phổ biến; nền máy hỗ trợ adapter Lenovo 45W, 65W hoặc 100W theo cấu hình |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Sạc USB-C, cáp, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử adapter Lenovo USB-C 65W, kiểm từng cổng, ngắt pin và đo dòng chờ. |
| Chỉ một cổng USB-C nhận sạc | Chân cổng, IC bảo vệ, controller PD hoặc đường CC. | Đổi cáp/cổng, đo VBUS/CC và theo dõi quá trình đàm phán PD. |
| Treo logo hoặc khởi động lặp | BIOS, RAM onboard, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, reset BIOS, ngắt bo ngoại vi và theo dõi trình tự khởi động. |
| Lỗi RAM onboard | Chip RAM, nguồn RAM, đường dữ liệu, BIOS hoặc CPU. | Chạy memory test, kiểm nguồn RAM, nhiệt bất thường và log lỗi phần cứng. |
| Không nhận SSD | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI/USB-C, kiểm đèn nền, nguồn panel và đầu cáp. |
| USB-C không xuất hình | Cáp, dock, đường DisplayPort Alt Mode, controller PD hoặc iGPU. | Thử màn/cáp chuẩn, kiểm nhận diện dock và đo tín hiệu điều khiển cổng. |
| Máy nóng hoặc tự tắt | Bụi, quạt, keo tản, heatpipe, nguồn CPU hoặc tải nền. | Vệ sinh, thay keo, kiểm quạt, nhiệt độ và công suất khi chạy tải. |
| Máy vào nước | Oxy hóa mạch PD, USB-C, bàn phím, RAM, nguồn chờ hoặc bo đọc thẻ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |

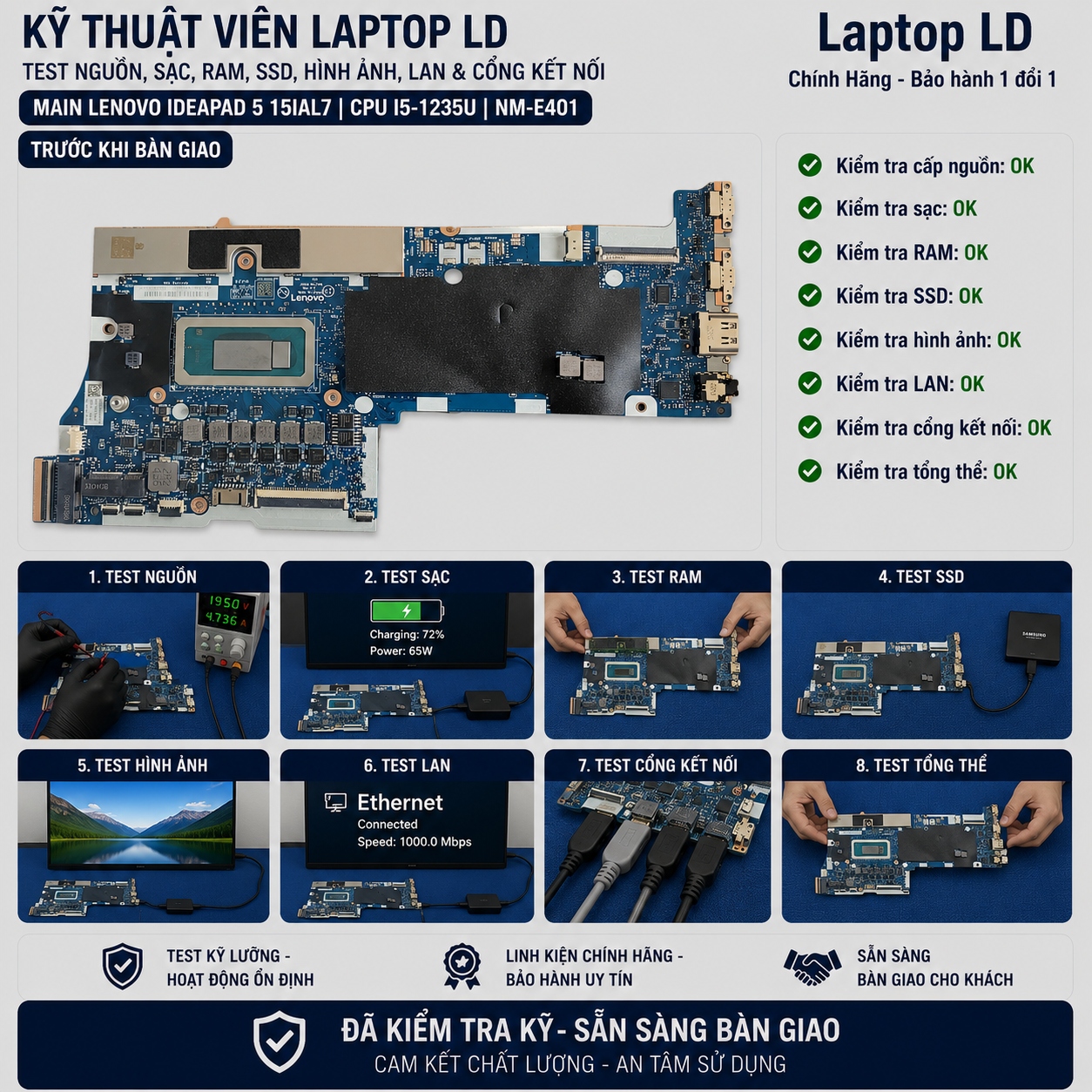

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, sạc USB-C 65W, hai cổng USB-C, RAM onboard, SSD, màn hình, HDMI, USB-A, khe thẻ, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc USB-C, màn hình, SSD, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 65W, pin, RAM onboard, SSD, BIOS, màn hình, Wi-Fi và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh IdeaPad 5 15IAL7, i5-1235U, JS574, NM-E401 Rev 1.0, bản UMA, dung lượng RAM và Lenovo FRU.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter USB-C Power Delivery đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch NM-E401 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Lenovo IdeaPad 5 15IAL7 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do sạc/dock không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.

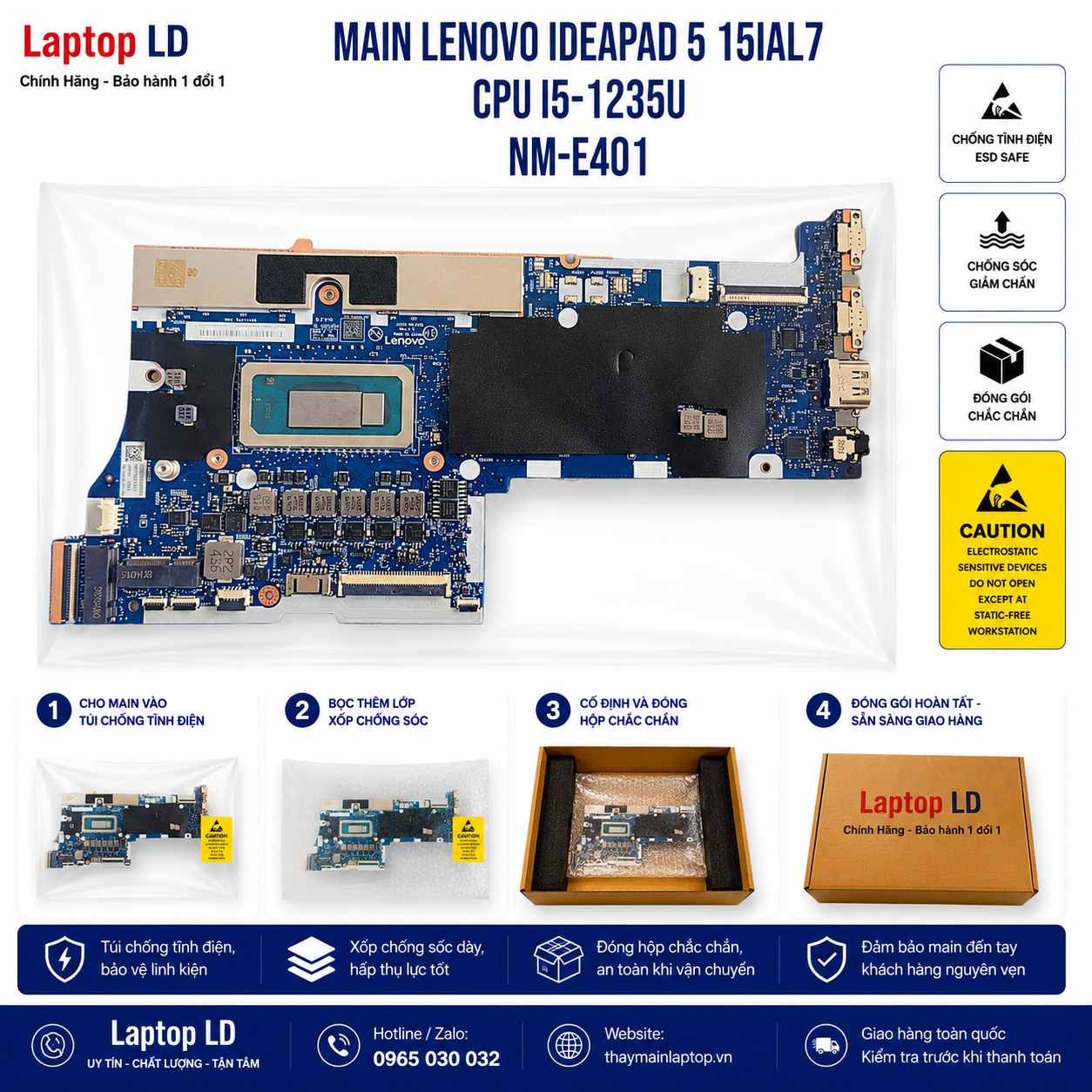

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main NM-E401 có CPU và RAM hàn, hai cổng USB-C cùng nhiều đầu cáp mảnh nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main NM-E401 dùng cho model nào?
Dùng cho Lenovo IdeaPad 5 15IAL7 Type 82SF, nhưng phải kiểm đúng CPU i5-1235U, project JS574, revision, dung lượng RAM và bản UMA.
CPU i5-1235U có bao nhiêu nhân và luồng?
Intel Core i5-1235U có 10 nhân, 12 luồng, Turbo tối đa 4.40GHz và 12MB cache.
Main này có NVIDIA MX550 không?
Không. Bản trong bài là UMA dùng Intel Iris Xe. NM-E401 còn có biến thể MX550 nên phải phân biệt bằng layout GPU, VRAM và FRU.
RAM có nâng cấp được không?
Không. RAM DDR4-3200 được hàn onboard và không có khe SO-DIMM; dung lượng thường là 8GB, 12GB hoặc 16GB theo FRU.
Máy dùng SSD nào?
Máy dùng SSD M.2 PCIe NVMe, hỗ trợ kích thước 2242 hoặc 2280; khe chính có giao tiếp PCIe 4.0 x4.
Có lắp thêm ổ 2,5 inch được không?
Cấu hình pin 45Wh hoặc 57Wh có thể có khoang và đầu nối SATA 2,5 inch. Cấu hình pin 76Wh chỉ có không gian cho SSD M.2.
Hai cổng USB-C có sạc được không?
Có. Hai USB-C 3.2 Gen 1 hỗ trợ Power Delivery 3.0, truyền dữ liệu và DisplayPort 1.2.
Máy có cổng LAN RJ-45 không?
Không. IdeaPad 5 15IAL7 không có LAN onboard; kết nối mạng dây cần bộ chuyển USB hoặc USB-C sang Ethernet.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD nên thay main thường không xóa dữ liệu. Trường hợp BitLocker, SSD lỗi hoặc Windows yêu cầu Recovery Key cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
