Thông tin main nhanh
- Dòng máy
- Lenovo IdeaPad 3 14ITL6 / IdeaPad 3 15ITL6
- Mã main
- NM-D471
- CPU
- CPU i5-1135G7
- GPU / VGA
- Intel Iris Xe / UHD
- RAM
- DDR4-3200, RAM onboard + 1 SO-DIMM
- Lưu trữ
- SSD M.2 PCIe NVMe
Main zin nguyên bản.Đã kiểm tra kỹ trước khi giao.
Giới thiệu main Lenovo IdeaPad 3 14ITL6 / 15ITL6 i5-1135G7 NM-D471
Main Lenovo IdeaPad 3 14ITL6 / 15ITL6 mã NM-D471 tích hợp CPU i5-1135G7 thế hệ 11. Nền tảng dùng RAM DDR4-3200 hàn trên bo kết hợp một khe SO-DIMM và SSD M.2 PCIe NVMe. Laptop LD cung cấp đúng mã main của SKU để thay thế khi bo cũ bị hỏng; kiểm tra thông số phần cứng và chức năng sau lắp trước khi bàn giao.
Ảnh main thực tế

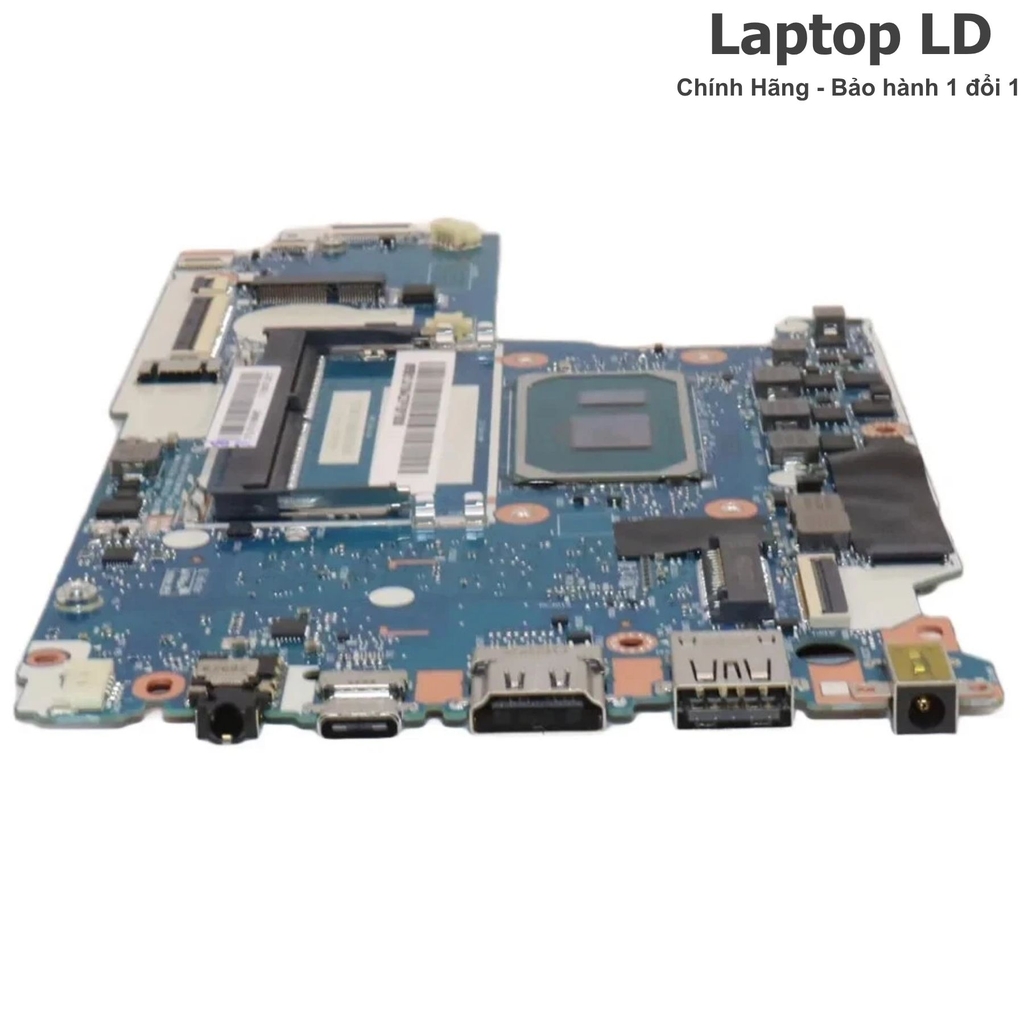

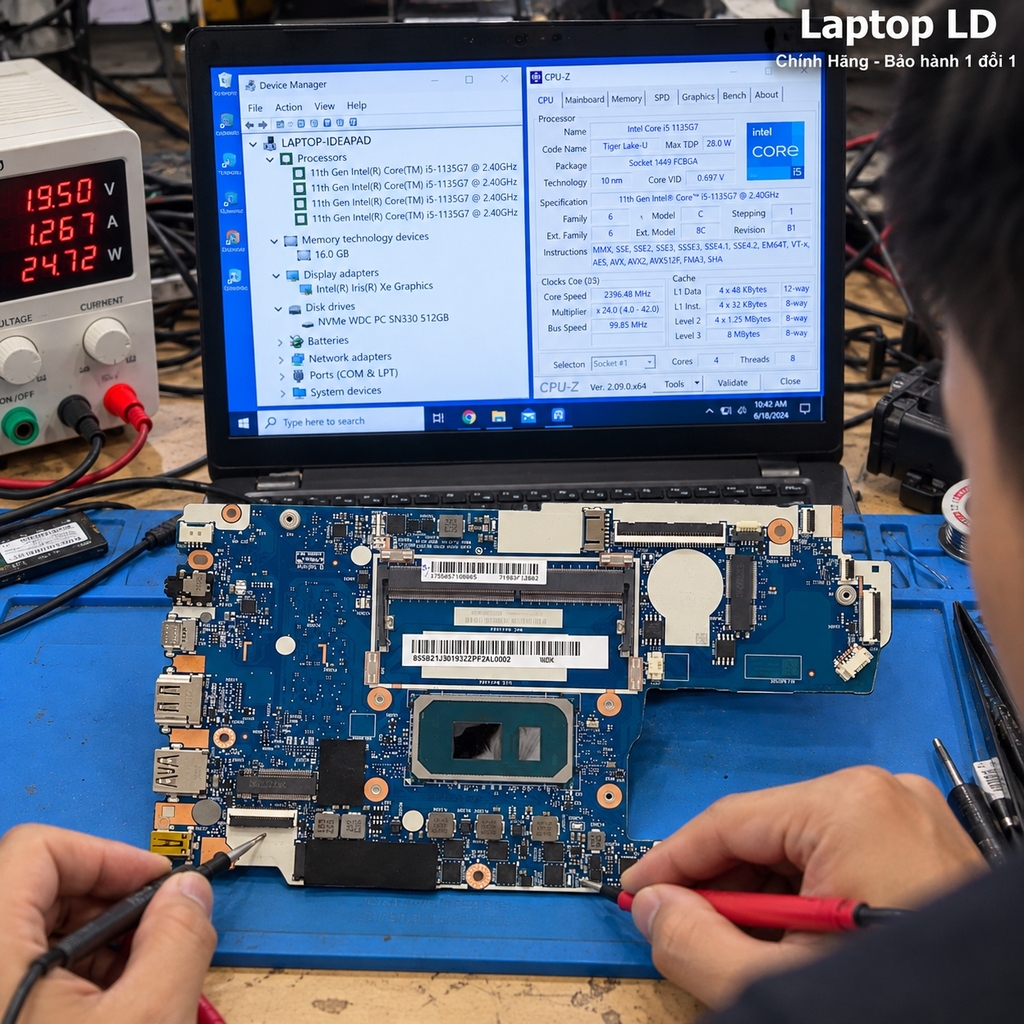

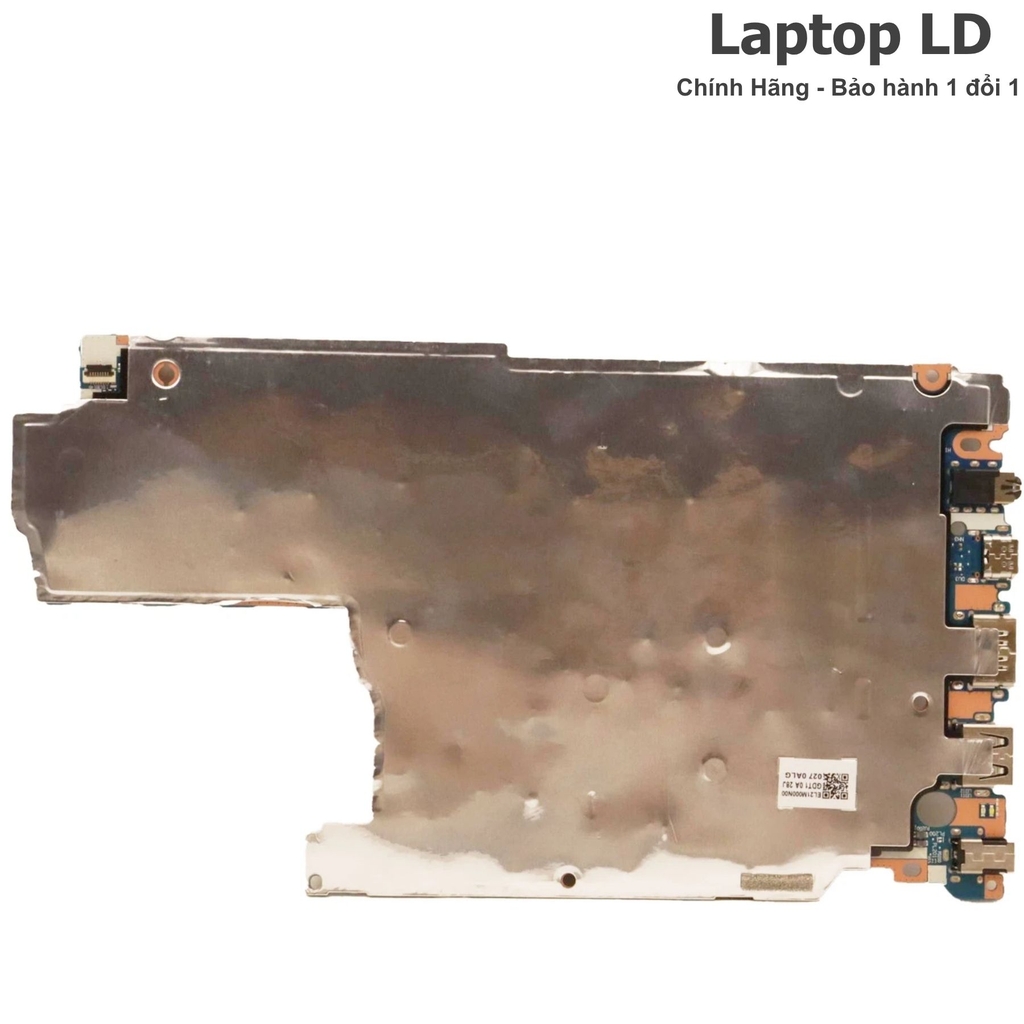

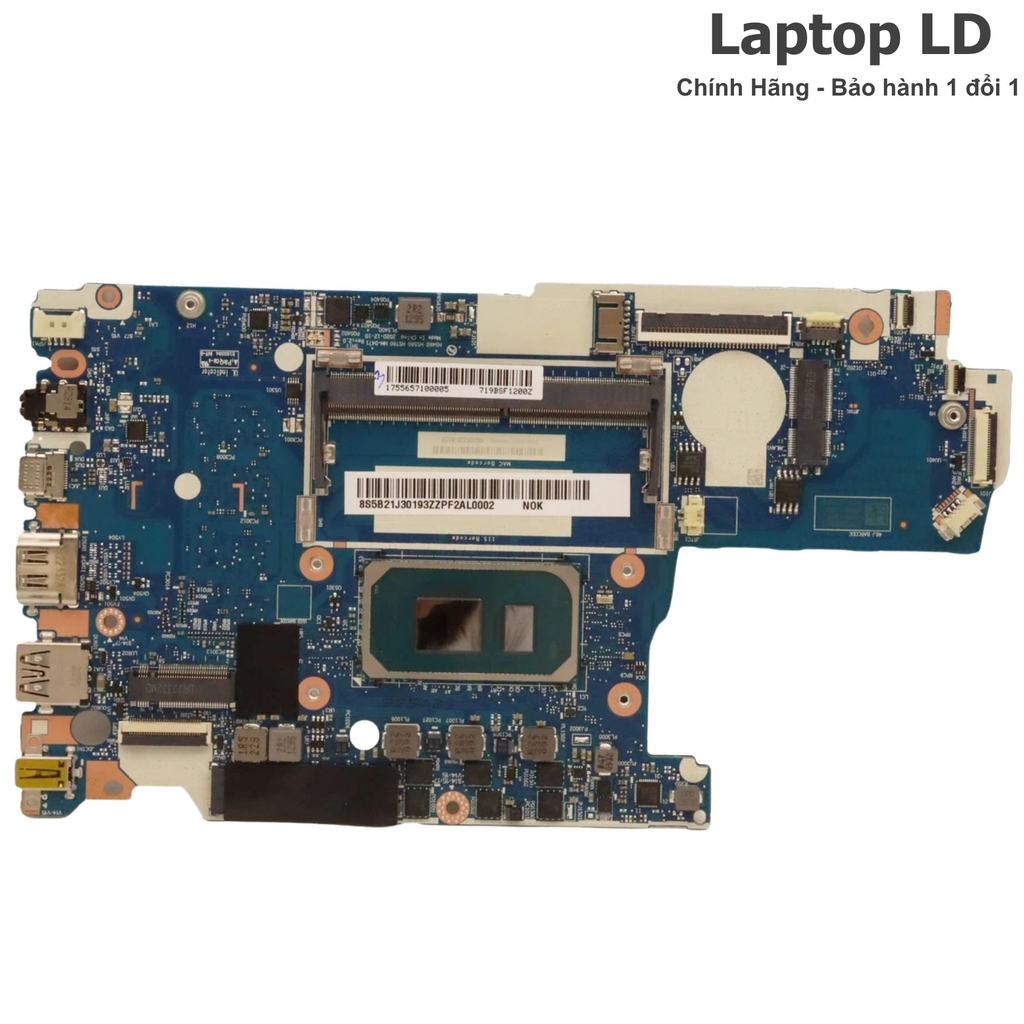

Hình ảnh thực tế main Lenovo IdeaPad 3 14ITL6 / 15ITL6 i5-1135G7 NM-D471
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Cấu hình và kết nối
Thông số kỹ thuật main Lenovo IdeaPad 3 14ITL6 / 15ITL6 i5-1135G7 NM-D471
- Dòng máy
- Lenovo IdeaPad 3 14ITL6 / IdeaPad 3 15ITL6
- Mã main / PCB
- NM-D471
- CPU / SoC
- Intel Core i5-1135G7 (4 nhân, 8 luồng; 2,4–4,2GHz)
- RAM / bộ nhớ
- DDR4-3200: RAM onboard 4GB / 8GB theo cấu hình, 1 khe SO-DIMM
- GPU / VGA
- Intel Iris Xe khi RAM dual-channel; Intel UHD khi single-channel
- SSD / lưu trữ
- 1 khe M.2 NVMe PCIe 3.0; SATA 2,5 inch theo khay/pin máy
- Cổng ngoài
- USB-C 3.2 Gen 1 (data), USB-A 3.2/2.0, HDMI 1.4b, SD, audio 3,5mm
- Không dây
- Card Wi-Fi / Bluetooth theo cấu hình máy
Phạm vi model / main: SKU main NM-D471, CPU i5-1135G7 dành cho nhóm Lenovo IdeaPad 3 14ITL6 và 15ITL6 do Laptop LD cung cấp. Phân biệt với bo NM-D471 khác biến thể CPU, GPU, RAM hoặc revision, và với các bo NM-D472 / NM-D473.
Thông tin thêm về main này: Cùng một họ IdeaPad 3 ITL6 có cấu hình Intel Iris Xe tích hợp và các biến thể dùng NVIDIA MX350/MX450 2GB; không đồng nhất cấu hình GPU chỉ dựa vào tên dòng. Lenovo quy định Iris Xe hoạt động đúng tên khi bộ nhớ chạy dual-channel.
Thông số kỹ thuật bổ sung
| Board revision | Mã PCB NM-D471 thuộc họ nền tảng LCFC HS460 / HS560 / HS760; revision nhận diện bằng ký hiệu in trên bo. |
|---|---|
| Mã linh kiện hãng (part / FRU / SPS / DP/N) | Mã PCB NM-D471 là mã nhận diện phần cứng; mã FRU Lenovo phụ thuộc cấu hình bo / MTM. |
| Kết nối / I/O đặc trưng | USB-C 3.2 Gen 1 của 14ITL6/15ITL6 truyền dữ liệu; cổng HDMI 1.4b xuất hình tối đa 4K@30Hz. |
| BIOS / firmware | BIOS/UEFI sử dụng theo nền tảng Tiger Lake ITL6; khi thay bo kiểm tra phiên bản BIOS, Serial Number và nhận thiết bị. |
| Tản nhiệt / adapter | Nền tảng Intel Core i5-1135G7 tiết kiệm điện; kiểm tra quạt, hệ tản nhiệt và bộ sạc phù hợp sau khi lắp. |
| Ghi chú cấu hình | RAM hàn 4GB hoặc 8GB kết hợp 1 khe SO-DIMM; Iris Xe chạy chế độ UHD khi chỉ có một kênh bộ nhớ. |
Các phiên bản liên quan
| Phiên bản | CPU | GPU / VGA | RAM | Mã main / PCB |
|---|---|---|---|---|
| IdeaPad 3 14ITL6 — Intel UMA, cấu hình 8GB | CPU i5-1135G7 | Intel Iris Xe (dual-channel) | 4GB onboard + 4GB SO-DIMM | NM-D471 (nhóm SKU đang bán) |
| IdeaPad 3 15ITL6 — Intel UMA, cấu hình 8GB | CPU i5-1135G7 | Intel Iris Xe (dual-channel) | 4GB onboard + 4GB SO-DIMM | NM-D471 (nhóm SKU đang bán) |
| IdeaPad 3 14ITL6 — cấu hình 16GB thuộc dòng | CPU i5-1135G7 | Intel Iris Xe (dual-channel) | 8GB onboard + 8GB SO-DIMM | Theo mã PCB của bản máy 14ITL6 |
| IdeaPad 3 15ITL6 — cấu hình 16GB thuộc dòng | CPU i5-1135G7 | Intel Iris Xe (dual-channel) | 8GB onboard + 8GB SO-DIMM | Theo mã PCB của bản máy 15ITL6 |
Thông tin mua hàng tại Laptop LD
- 3 tháng+10% giá sản phẩm
- 6 tháng+15% giá sản phẩm
- 12 tháng+25% giá sản phẩm
Giao hàng toàn quốc
Giao hàng toàn quốc, hỗ trợ COD. Nhận hàng, kiểm tra đúng sản phẩm rồi thanh toán.
Phạm vi sản phẩm: Sản phẩm là main laptop theo cấu hình trên trang.

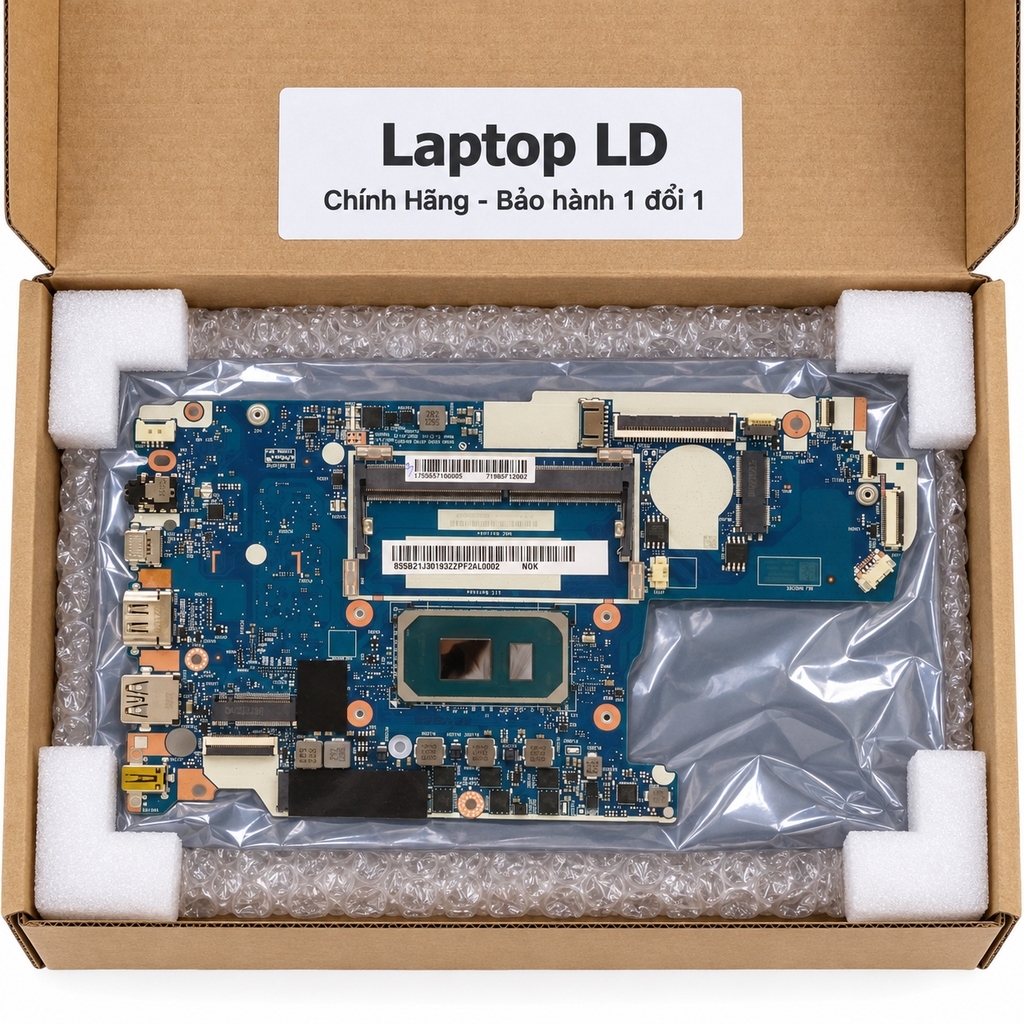

Đóng gói bảo vệ main: Main được đặt trong túi chống tĩnh điện, bọc chống sốc và đóng hộp chắc chắn trước khi giao.
Sản phẩm giao gồm: 01 main NM-D471 tích hợp CPU i5-1135G7 và các linh kiện hàn trên bo; không mặc định kèm SSD, thanh RAM SO-DIMM, pin, quạt hoặc phụ kiện tháo rời.
Kiểm tra main và hỗ trợ sau mua
Hỗ trợ sau khi mua: Tư vấn trong quá trình lắp đặt, hỗ trợ kiểm tra sau lắp và tiếp nhận xử lý khi main có dấu hiệu bất thường.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách kiểm tra trước khi thay main Lenovo IdeaPad 3 14ITL6 / 15ITL6 i5-1135G7 NM-D471
Máy không lên nguồn, không lên hình, sạc bất thường hoặc hoạt động thiếu ổn định có thể do main hoặc linh kiện liên quan. Cần khoanh vùng nguyên nhân trước khi quyết định thay.
Triệu chứng → nguyên nhân có thể → cách kiểm tra
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Bấm nguồn không khởi động, đèn báo không sáng | Bộ sạc, cổng nguồn, pin hoặc khối nguồn trên main gặp sự cố. | Kỹ thuật viên kiểm tra sạc, điện áp vào và phản ứng bật nguồn; cô lập pin/thiết bị ngoại vi để phân biệt lỗi bo. |
| Có nguồn, quạt hoạt động nhưng màn hình đen | Màn hình, cáp eDP, RAM hoặc mạch xuất hình trên bo bất thường. | Thử xuất hình HDMI, kiểm tra cáp màn và nhận RAM; đối chiếu tình trạng POST trước khi kết luận lỗi main. |
| Máy nhận thiếu RAM hoặc treo ở khởi động | Thanh SO-DIMM, chân khe RAM hoặc vùng RAM onboard lỗi. | Kiểm tra nhận dung lượng trong BIOS, thử thanh DDR4 tương thích và chạy kiểm tra bộ nhớ để tách lỗi khe/onboard. |
| Không nhận SSD NVMe hoặc không vào hệ điều hành | SSD, chân M.2, cấu hình BIOS hoặc giao tiếp lưu trữ có vấn đề. | Kiểm tra SSD trong BIOS, thử SSD M.2 xác định tốt và xác minh thiết lập khởi động trước khi thay bo. |
| Không nhận USB-C/USB-A hoặc không xuất HDMI | Cổng, thiết bị ngoại vi, driver hoặc mạch giao tiếp trên main. | Thử từng cổng bằng thiết bị và dây đã kiểm tra, xác minh USB-C chỉ hỗ trợ dữ liệu, đo kiểm nếu nghi lỗi phần cứng. |
| Tự tắt, sụt hiệu năng hoặc nóng bất thường | Quạt, tản nhiệt, keo tản nhiệt, pin hoặc nguồn cấp CPU không ổn định. | Theo dõi nhiệt độ và tốc độ quạt, kiểm tra tản nhiệt và chạy tải phù hợp để phân biệt lỗi bo với hệ làm mát. |
Lưu ý khi tháo lắp
Lưu ý khi lắp main Lenovo IdeaPad 3 14ITL6 / 15ITL6 i5-1135G7 NM-D471 và kiểm tra sau thay
Lưu ý khi lắp: Tắt nguồn, cô lập pin và xả tĩnh điện trước khi tháo lắp. Với IdeaPad 3 14ITL6 / 15ITL6, đối chiếu đúng NM-D471, vị trí cáp màn/eDP, bàn phím, touchpad, đầu nối nguồn và RAM onboard; lắp đúng tản nhiệt của cấu hình rồi kiểm tra HDMI, USB-C, SD, Wi-Fi và SSD NVMe.
Trước khi tháo lắp: tắt máy, rút sạc, ngắt hoặc cô lập pin và chống tĩnh điện. Sau khi lắp, kiểm tra đầy đủ các chức năng có trên máy trước khi bàn giao.
Checklist kiểm tra sau khi thay main
- Khởi động máy, vào BIOS/UEFI và đối chiếu các thông tin phần cứng mà máy hỗ trợ hiển thị.
- Kiểm tra RAM và ổ lưu trữ đang lắp được hệ thống nhận đúng.
- Kiểm tra màn hình, bàn phím, touchpad, âm thanh và camera nếu model có.
- Thử các cổng và kết nối mà model hỗ trợ: USB, xuất hình, LAN/đầu đọc thẻ, Wi‑Fi/Bluetooth và sạc.
- Kiểm tra pin, ngủ/đánh thức, quạt và nhiệt độ trong quá trình vận hành.
- Chạy tải phù hợp để theo dõi độ ổn định trước khi bàn giao.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Lenovo IdeaPad 3 14ITL6 / 15ITL6 i5-1135G7 NM-D471
Main NM-D471 này dùng cho IdeaPad 3 14ITL6 và 15ITL6 không?
Có. Đây là SKU NM-D471 CPU i5-1135G7 mà Laptop LD cung cấp cho nhóm IdeaPad 3 14ITL6 và 15ITL6. Đơn vị giao đúng mã bo và cấu hình của SKU, phân biệt với các phiên bản bo khác mã hoặc khác linh kiện tích hợp.
CPU i5-1135G7 có thay rời bằng CPU khác được không?
Không. Core i5-1135G7 là CPU hàn BGA trên bo main; sản phẩm main thay thế bao gồm bộ xử lý đã gắn trên PCB.
Main này sử dụng Intel Iris Xe hay Intel UHD?
CPU i5-1135G7 hỗ trợ Intel Iris Xe. Theo Lenovo, hệ thống cần RAM dual-channel để đồ họa hoạt động dưới tên Iris Xe; ở RAM single-channel sẽ hiển thị Intel UHD Graphics. Đây là khác biệt về chế độ RAM, không phải thay CPU.
RAM onboard và RAM SO-DIMM khác nhau ở điểm nào?
RAM onboard được hàn trên main nên không tháo như thanh RAM rời. Dòng máy có một khe SO-DIMM DDR4-3200 để lắp thêm; thanh RAM rời không mặc định đi kèm bo main.
Có thể chuyển lại SSD và dữ liệu từ máy cũ sang main mới không?
SSD M.2 NVMe là bộ phận rời; kỹ thuật viên có thể lắp lại SSD cũ nếu còn tốt và phù hợp khe M.2. Dữ liệu nằm trên SSD, không nằm ở CPU i5 hàn trên main; nên sao lưu và kiểm tra mã hóa ổ trước khi thao tác.
Sau khi thay main cần thử những chức năng nào?
Laptop LD kiểm tra khởi động/BIOS, nhận RAM và SSD, màn hình trong/HDMI, bàn phím, touchpad, USB-A, USB-C, đầu đọc thẻ, Wi-Fi/Bluetooth, pin/sạc, quạt và độ ổn định nhiệt sau lắp.
Đặt hoặc thay main Lenovo IdeaPad 3 14ITL6 / 15ITL6 i5-1135G7 NM-D471 tại Laptop LD
Thay main Lenovo IdeaPad 3 14ITL6 / 15ITL6 i5-1135G7 NM-D471 ở đâu? Đặt main hoặc mang máy tới Laptop LD để thay trực tiếp. Kỹ thuật viên tiếp nhận thông tin đơn hàng, hỗ trợ lắp đặt và kiểm tra chức năng sau thay trước khi bàn giao.
