Thông tin main nhanh
- Dòng máy
- HP ZBook Studio G3 / Studio 15 G3
- Mã main
- APW5U · LA-C401P · HP 840931-001 / 840931-601
- CPU
- Intel Core i7-6700HQ
- GPU / VGA
- Quadro M1000M 4GB + Intel HD 530
- RAM
- 2 khe SO-DIMM DDR4-2133 · tối đa 32GB
- Lưu trữ
- 2 vị trí SSD M.2 2280
Main zin nguyên bản. • Đã kiểm tra kỹ trước khi giao.
Giới thiệu Main HP ZBook Studio G3 i7-6700HQ Quadro M1000M LA-C401P
Main HP ZBook Studio G3 mã APW5U LA-C401P sử dụng Intel Core i7-6700HQ 4 nhân 8 luồng, Intel HD Graphics 530 và NVIDIA Quadro M1000M 4GB GDDR5. Đây là system board đồ họa rời mã HP 840931, hỗ trợ hai khe RAM DDR4-2133 và hai vị trí SSD M.2 2280.
Ảnh main thực tế

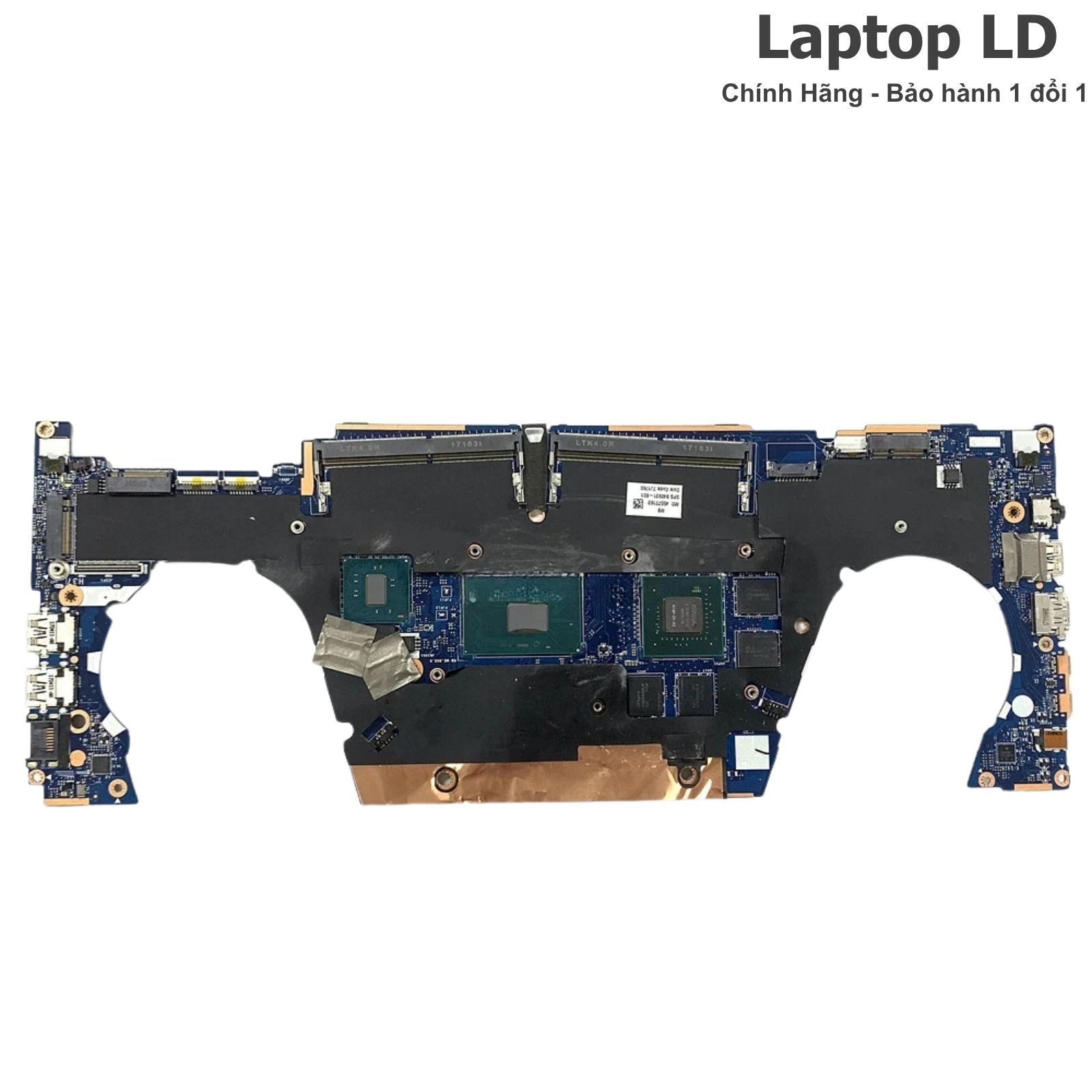

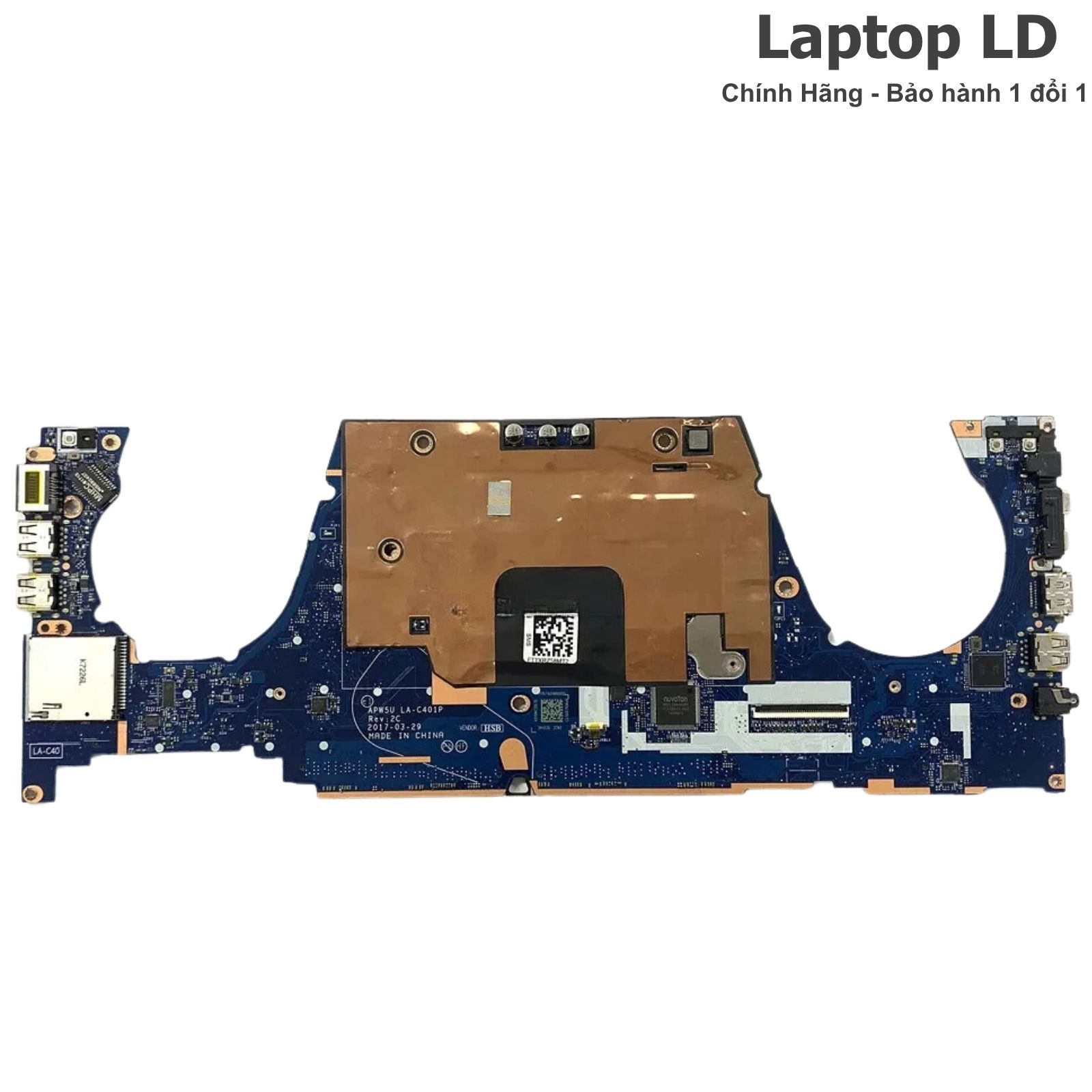

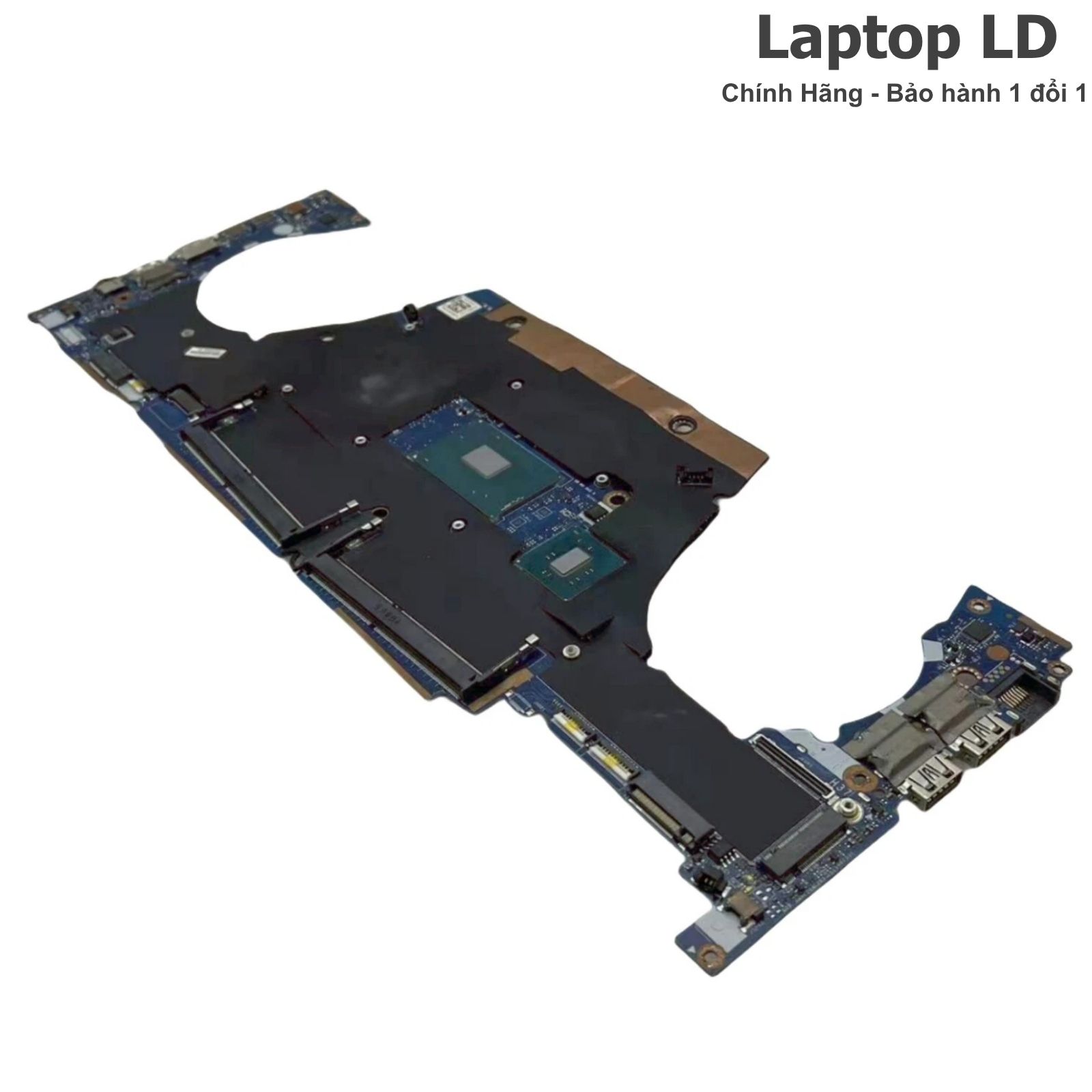

Hình ảnh thực tế Main HP ZBook Studio G3 i7-6700HQ M1000M LA-C401P
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Cấu hình và kết nối

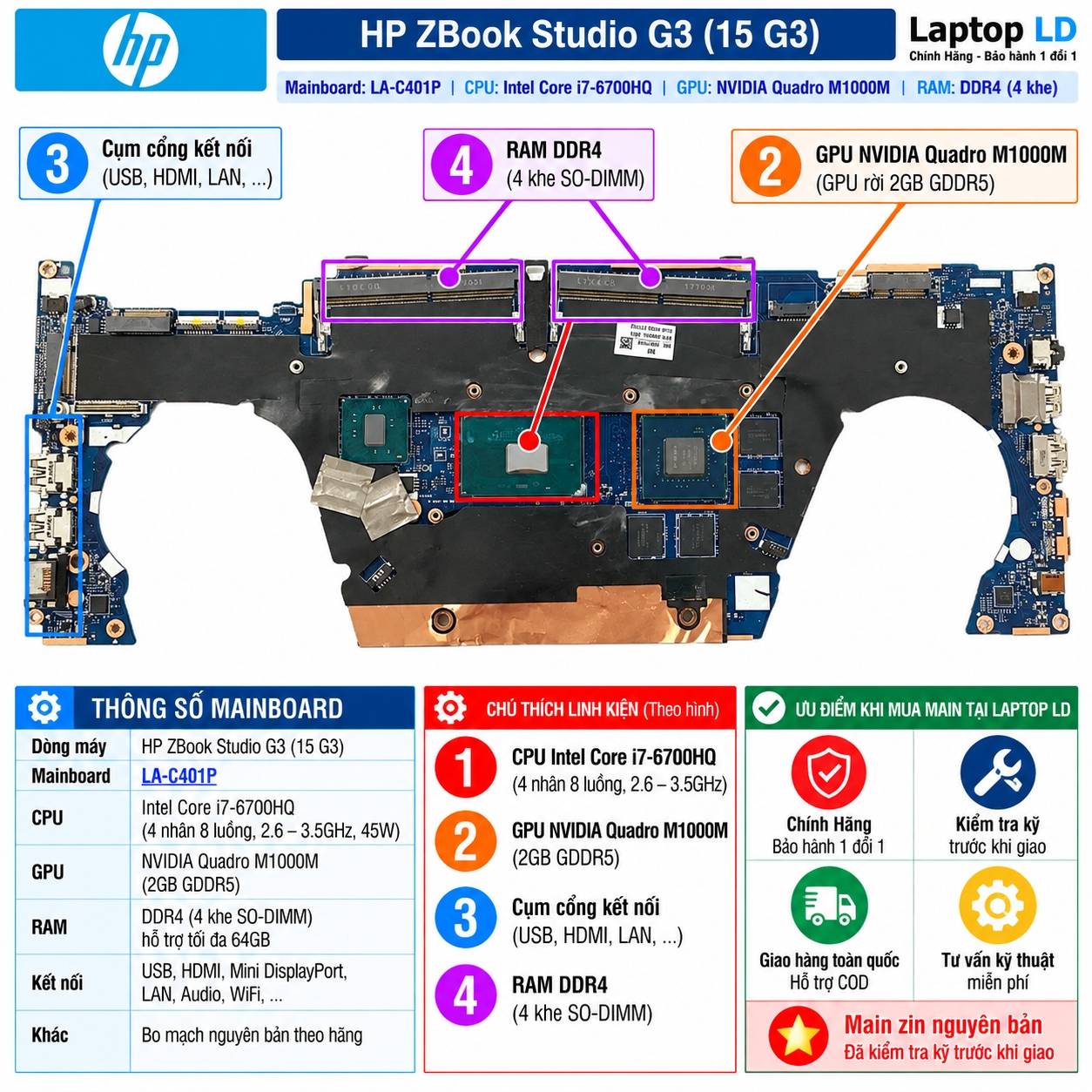

Thông số kỹ thuật Main HP ZBook Studio G3 i7-6700HQ M1000M LA-C401P
- Dòng máy
- HP ZBook Studio G3 / ZBook Studio 15 G3
- Mã main / PCB

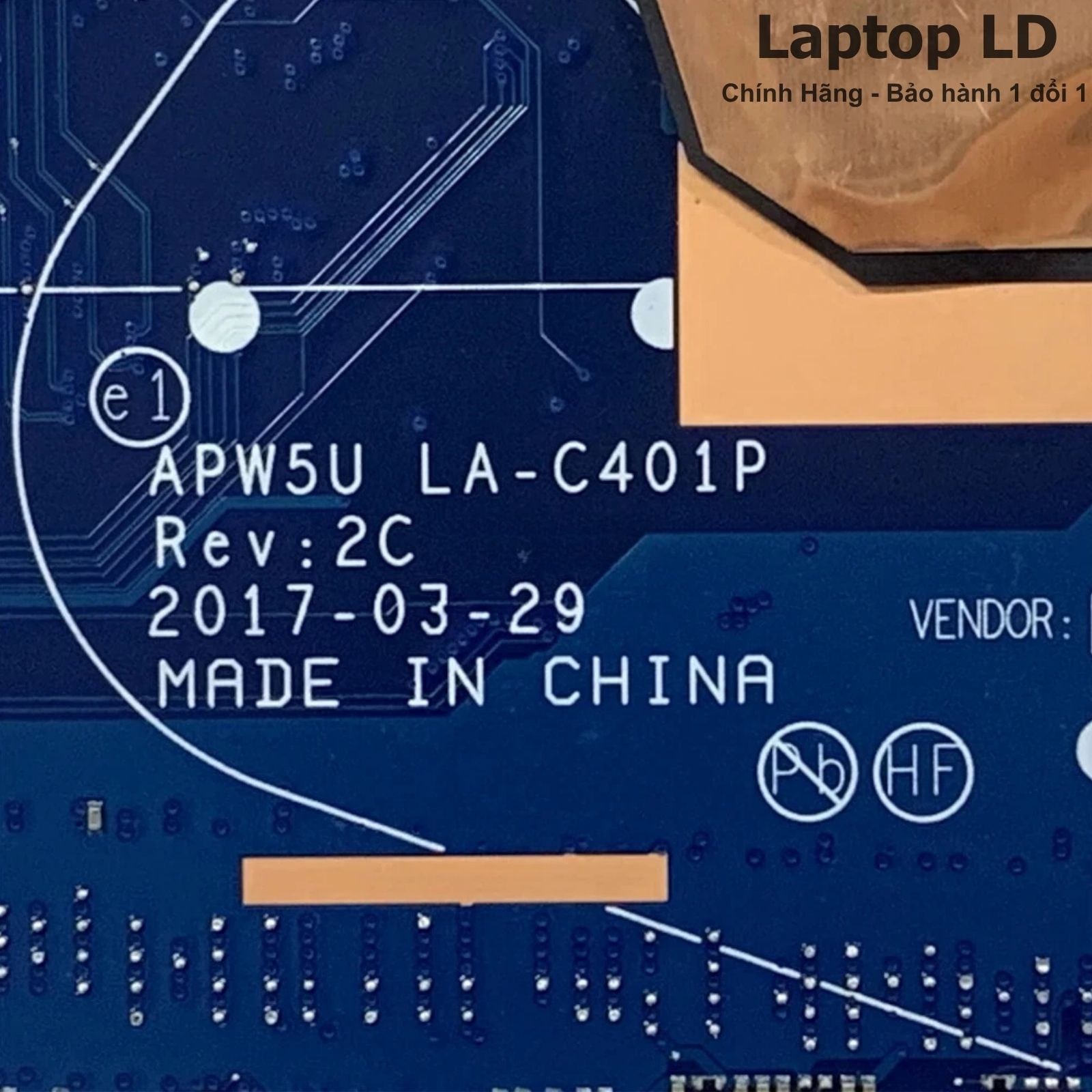

- Compal APW5U · LA-C401P
- CPU / SoC

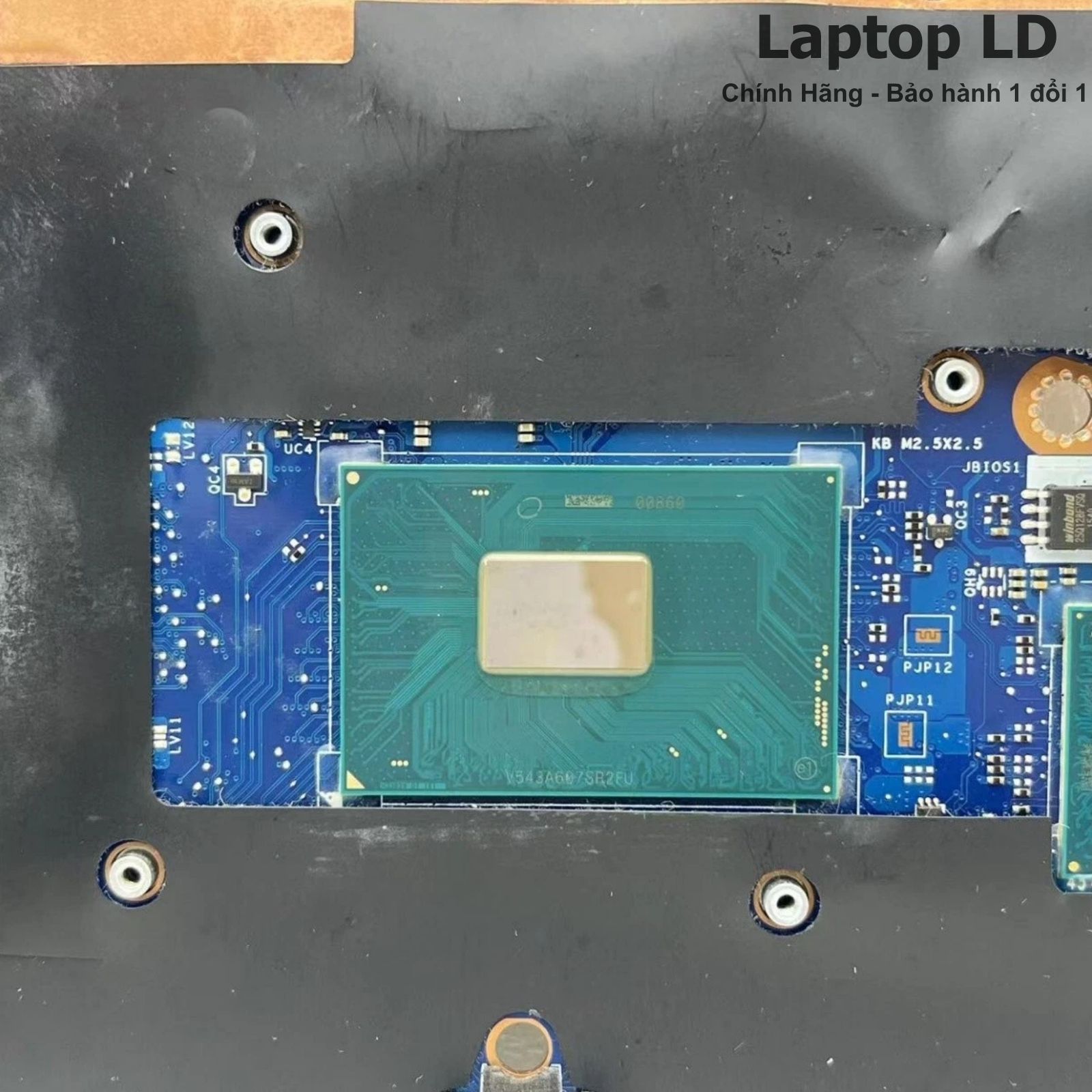

- Intel Core i7-6700HQ, 4 nhân 8 luồng, 2.6–3.5GHz, 6MB cache, 45W
- RAM / bộ nhớ
- 2 khe SO-DIMM DDR4-2133 dual-channel, hỗ trợ tối đa 32GB
- GPU / VGA
- NVIDIA Quadro M1000M 4GB GDDR5 + Intel HD Graphics 530
- SSD / lưu trữ
- 2 vị trí M.2 2280; hỗ trợ PCIe NVMe và SATA M.2
- Cổng ngoài
- 2 Thunderbolt 3, HDMI 1.4, 3 USB 3.0, RJ45, SD UHS-II, audio 3.5mm
- Không dây
- Intel Dual Band Wireless-AC 8260 2×2 + Bluetooth 4.0
Phạm vi model / main: HP ZBook Studio G3 / Studio 15 G3; APW5U LA-C401P; Core i7-6700HQ; NVIDIA Quadro M1000M 4GB GDDR5; HP 840931-001 / 840931-601.
Thông tin thêm về main này: Máy sử dụng đồ họa chuyển đổi giữa Intel HD Graphics 530 và NVIDIA Quadro M1000M. CPU và GPU rời nằm trên system board; RAM, SSD và WLAN là linh kiện tháo lắp riêng.
Thông số kỹ thuật bổ sung
| Nền tảng main | Compal APW5U · LA-C401P · Intel CM236 · nền tảng Skylake-H |
|---|---|
| Mã linh kiện hãng | HP 840931-001 / 840931-601 · Core i7-6700HQ · discrete graphics |
| Đồ họa chuyên dụng | NVIDIA Quadro M1000M N16P-Q1 với 4GB GDDR5, kết hợp Intel HD Graphics 530 |
| BIOS / firmware | HP UEFI BIOS dành cho ZBook Studio G3, BIOS family N82 |
| Nguồn / adapter | HP 150W Slim Smart AC Adapter, đầu 4.5mm Smart Pin |
| Ghi chú lưu trữ | Hai vị trí M.2 2280; tài liệu dịch vụ hỗ trợ cả SSD SATA-3 M.2 và PCIe NVMe |
Các phiên bản liên quan
| Phiên bản | CPU | GPU / VGA | RAM | HP Part |
|---|---|---|---|---|
| SKU đang bán · i7 Discrete | Core i7-6700HQ | Quadro M1000M 4GB + HD 530 | DDR4-2133 · tối đa 32GB | 840931-001 / 840931-601 |
| i7-6700HQ UMA | Core i7-6700HQ | Intel HD Graphics 530 | DDR4-2133 · tối đa 32GB | 840929-001 / 840929-601 |
| i7-6820HQ Discrete | Core i7-6820HQ | Quadro M1000M 4GB + HD 530 | DDR4-2133 · tối đa 32GB | 840932-001 / 840932-601 |
| Xeon E3-1505M v5 | Xeon E3-1505M v5 | NVIDIA Quadro M1000M + Intel graphics | ECC DDR4-2133 · tối đa 32GB | 840933-001 / 840933-601 |
Thông tin mua hàng tại Laptop LD
- 3 tháng+10% giá sản phẩm
- 6 tháng+15% giá sản phẩm
- 12 tháng+25% giá sản phẩm
Giao hàng toàn quốc
Giao hàng toàn quốc, hỗ trợ COD. Nhận hàng, kiểm tra đúng sản phẩm rồi thanh toán.
Phạm vi sản phẩm: Sản phẩm là main laptop theo cấu hình trên trang.
Đóng gói bảo vệ main: Main được đặt trong túi chống tĩnh điện, bọc chống sốc và đóng hộp chắc chắn trước khi giao.
Sản phẩm giao gồm: 01 mainboard HP ZBook Studio G3 APW5U LA-C401P, CPU i7-6700HQ và NVIDIA Quadro M1000M 4GB GDDR5 theo cấu hình trên trang.
Kiểm tra main và hỗ trợ sau mua
Hỗ trợ sau khi mua: Tư vấn trong quá trình lắp đặt, hỗ trợ kiểm tra sau lắp và tiếp nhận xử lý khi main có dấu hiệu bất thường.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách kiểm tra trước khi thay Main HP ZBook Studio G3 i7-6700HQ M1000M LA-C401P
Máy không lên nguồn, không lên hình, lỗi đồ họa, không nhận RAM/SSD hoặc hoạt động thiếu ổn định có thể do main hoặc linh kiện liên quan. Cần khoanh vùng nguyên nhân trước khi quyết định thay.
Triệu chứng → nguyên nhân có thể → cách kiểm tra
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Máy không lên nguồn | Có thể liên quan adapter 150W, jack nguồn, pin, mạch nguồn chờ hoặc lỗi nguồn trên main. | Thử adapter HP 150W tốt, kiểm tra dòng vào và các đường nguồn chờ trước khi kết luận system board. |
| Máy lên nguồn nhưng không hiển thị | Có thể do RAM, màn hình/cáp eDP, BIOS, Intel HD 530 hoặc khối Quadro M1000M. | Kiểm tra từng thanh RAM, panel/cáp màn, trạng thái POST và thử xuất hình ngoài qua HDMI hoặc Thunderbolt 3. |
| Sọc hình, artefact hoặc lỗi driver NVIDIA | Có thể liên quan Quadro M1000M, VRAM GDDR5, nguồn GPU, nhiệt độ hoặc phần mềm. | Loại trừ driver, theo dõi nhiệt độ và chạy tải GPU phù hợp; kiểm tra riêng Intel HD 530 và Quadro M1000M để xác định khối lỗi. |
| Không nhận hoặc chập chờn RAM | Có thể do module DDR4, khe SO-DIMM, tiếp xúc hoặc mạch bộ nhớ trên main. | Thử RAM tốt từng khe, vệ sinh tiếp xúc và chạy kiểm tra bộ nhớ trước khi xác định lỗi bo. |
| Không nhận SSD M.2 | Có thể do SSD, socket M.2, BIOS hoặc đường SATA/PCIe trên system board. | Thử SSD tốt đúng chuẩn trên từng vị trí M.2, kiểm tra BIOS để tách lỗi SSD khỏi lỗi main. |
| Thunderbolt 3 hoặc HDMI hoạt động bất thường | Có thể do cáp/thiết bị ngoài, driver, firmware, đầu nối hoặc mạch I/O trên main. | Thử thiết bị và cáp tốt, kiểm tra riêng HDMI, USB-C/Thunderbolt và DisplayPort trước khi kết luận lỗi bo. |
Lưu ý khi tháo lắp
Lưu ý khi lắp Main HP ZBook Studio G3 i7-6700HQ M1000M LA-C401P và kiểm tra sau thay
Lưu ý khi lắp: CPU i7-6700HQ và NVIDIA Quadro M1000M nằm trên system board. RAM, SSD M.2 và card Wi-Fi/Bluetooth là linh kiện rời. Khi chuyển sang main mới cần lắp đúng vị trí, vệ sinh và lắp lại hệ thống tản nhiệt đúng kỹ thuật trước khi cấp nguồn.
Trước khi tháo lắp: tắt máy, rút sạc, ngắt hoặc cô lập pin và chống tĩnh điện. Sau khi lắp, kiểm tra đầy đủ các chức năng có trên máy trước khi bàn giao.
Checklist kiểm tra sau khi thay main
- Khởi động máy, vào BIOS/UEFI và đối chiếu các thông tin phần cứng mà máy hỗ trợ hiển thị.
- Kiểm tra RAM và các SSD M.2 đang lắp được hệ thống nhận đúng.
- Kiểm tra màn hình, bàn phím, touchpad, âm thanh, camera và mạng LAN.
- Thử USB, HDMI, Thunderbolt 3, SD Card, Wi-Fi/Bluetooth và chức năng sạc.
- Kiểm tra Intel HD 530, NVIDIA Quadro M1000M, quạt và nhiệt độ khi vận hành.
- Chạy tải CPU/GPU phù hợp để theo dõi độ ổn định trước khi bàn giao.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main HP ZBook Studio G3 i7-6700HQ M1000M LA-C401P
Main LA-C401P này dùng cho HP ZBook Studio G3 đúng không?
Đúng. Phạm vi sản phẩm trên trang là HP ZBook Studio G3, thường được gọi ZBook Studio 15 G3, sử dụng main APW5U LA-C401P với Core i7-6700HQ và Quadro M1000M.
Quadro M1000M trên main này có bao nhiêu GB VRAM?
Phiên bản ZBook Studio G3 chính thức dùng NVIDIA Quadro M1000M với 4GB bộ nhớ GDDR5. Máy đồng thời có Intel HD Graphics 530 tích hợp trong Core i7-6700HQ.
Main i7-6700HQ M1000M dùng mã HP nào?
System board Core i7-6700HQ có đồ họa rời thuộc nhóm HP 840931-001 cho Windows 7 hoặc hệ điều hành khác và 840931-601 cho Windows 10.
RAM của ZBook Studio G3 có nâng cấp được không?
Có. Máy có hai khe SO-DIMM DDR4-2133 và hỗ trợ tổng dung lượng tối đa 32GB với cấu hình 2 × 16GB.
ZBook Studio G3 có lắp được hai SSD M.2 không?
Có. Tài liệu dịch vụ của HP liệt kê vị trí lưu trữ M.2 chính và M.2 thứ hai, đều dùng dạng M.2 2280 và hỗ trợ các cấu hình SSD SATA hoặc PCIe NVMe.
Bản i7-6820HQ khác bản i7-6700HQ này thế nào?
Bản i7-6820HQ có xung và bộ nhớ đệm cao hơn; system board có đồ họa rời dùng nhóm HP 840932-xxx. SKU trên trang là i7-6700HQ + Quadro M1000M với HP 840931-xxx.
Đặt hoặc thay Main HP ZBook Studio G3 i7-6700HQ M1000M LA-C401P tại Laptop LD
Thay Main HP ZBook Studio G3 i7-6700HQ M1000M LA-C401P ở đâu? Đặt main hoặc mang máy tới Laptop LD để thay trực tiếp. Kỹ thuật viên tiếp nhận thông tin đơn hàng, hỗ trợ lắp đặt và kiểm tra CPU, Quadro M1000M, RAM, SSD và các cổng kết nối sau thay trước khi bàn giao.
