Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- HP EliteBook 645 G9 / EliteBook 655 G9
- Mã main

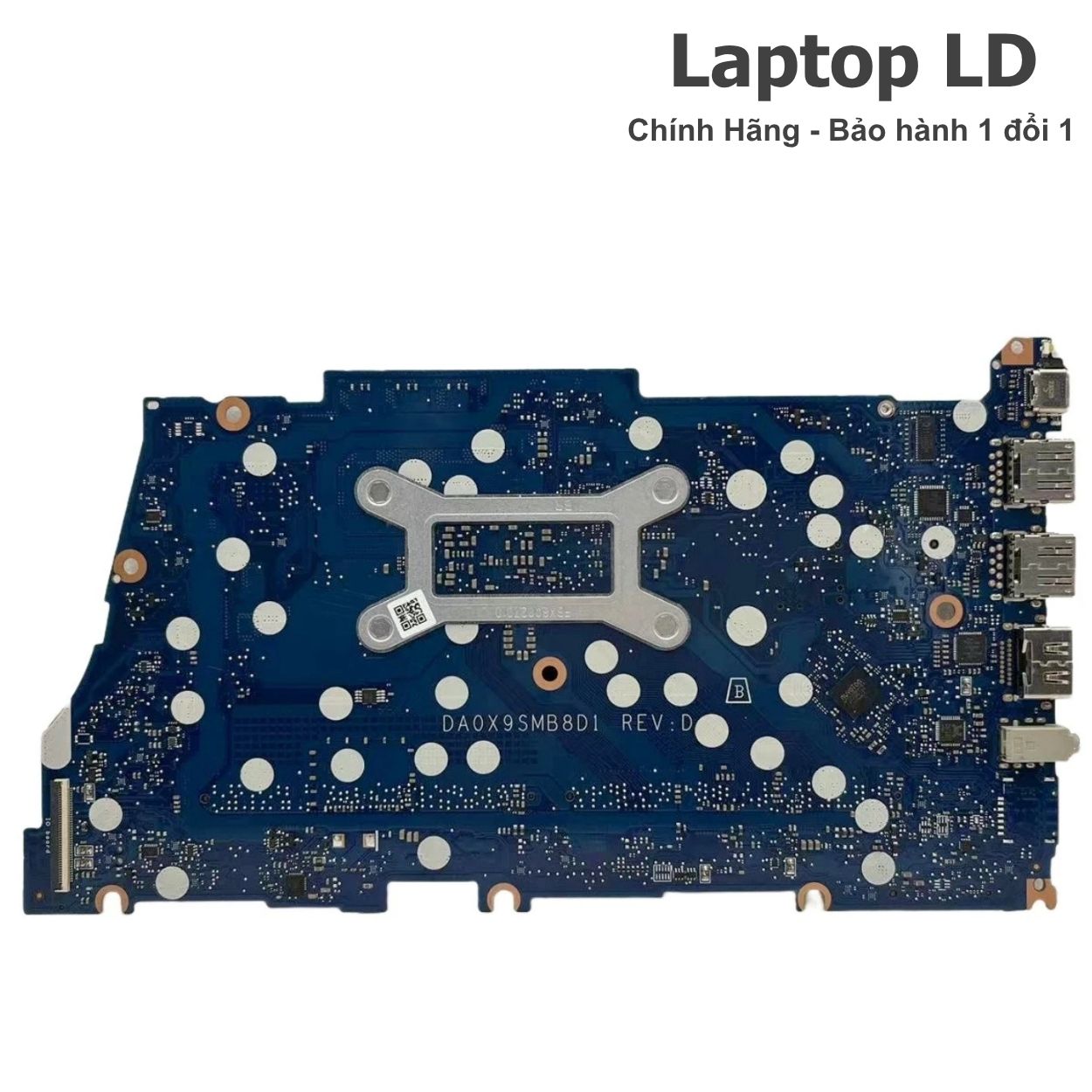

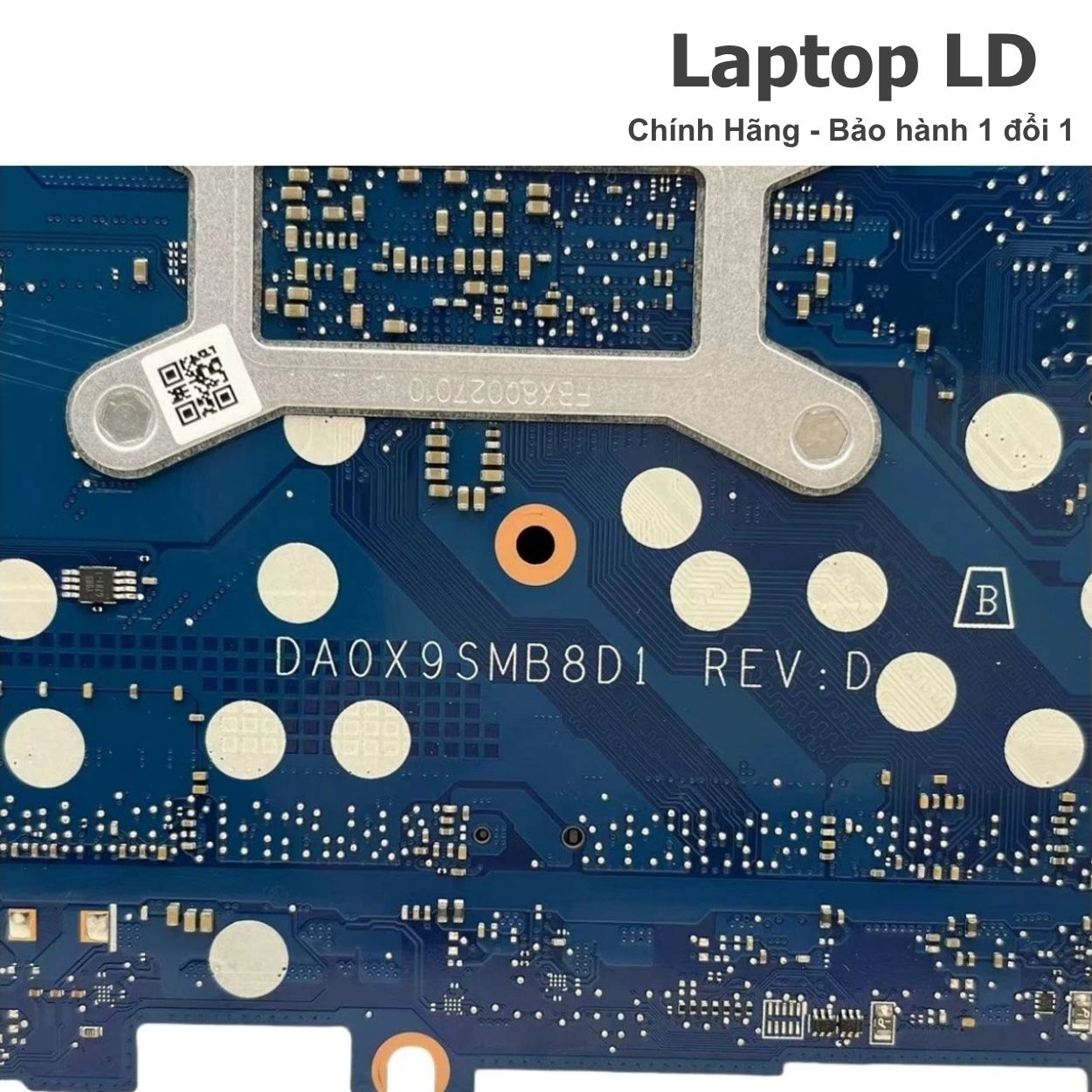

- DA0X9SMB8D1 Rev:D
- CPU
- AMD Ryzen 5 PRO 5675U · 6 nhân / 12 luồng · 2.3–4.3 GHz · 16 MB L3
- GPU / VGA
- AMD Radeon Graphics tích hợp
- RAM
- 2 khe DDR4-3200 SO-DIMM
- Lưu trữ
- 1 khe M.2 NVMe chính; hỗ trợ SSD PCIe Gen4x4 nhưng Ryzen Barcelo chạy tối đa Gen3x4 · có tùy chọn M.2 2230 thứ hai trên cấu hình non-WWAN
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main HP EliteBook 645 G9 / 655 G9 Ryzen 5 PRO 5675U DA0X9SMB8D1
Mainboard HP EliteBook 645 G9 / 655 G9 dùng AMD Ryzen 5 PRO 5675U và Radeon Graphics tích hợp. HP Maintenance Guide xác nhận SPS N00117-xx1 cho Ryzen 5 PRO 5675U; hậu tố -601 dùng cho Windows và -001 cho non-Windows. PCB DA0X9SMB8D1 Rev:D được xác minh trực tiếp trên EliteBook 645 G9 và cùng service family được dùng trên 655 G9.
Hỗ trợ trước khi mua: Tên chính thức của HP là EliteBook 645 G9 / EliteBook 655 G9, không phải ProBook 645/655 G9. Bản tiêu chuẩn trong bài dùng Ryzen 5 PRO 5675U UMA, SPS N00117-601 / N00117-001. Laptop LD hỗ trợ đối chiếu SPS, DA0X9SMB8D1, revision và tùy chọn IR/WWAN từ main cũ trước khi giao.

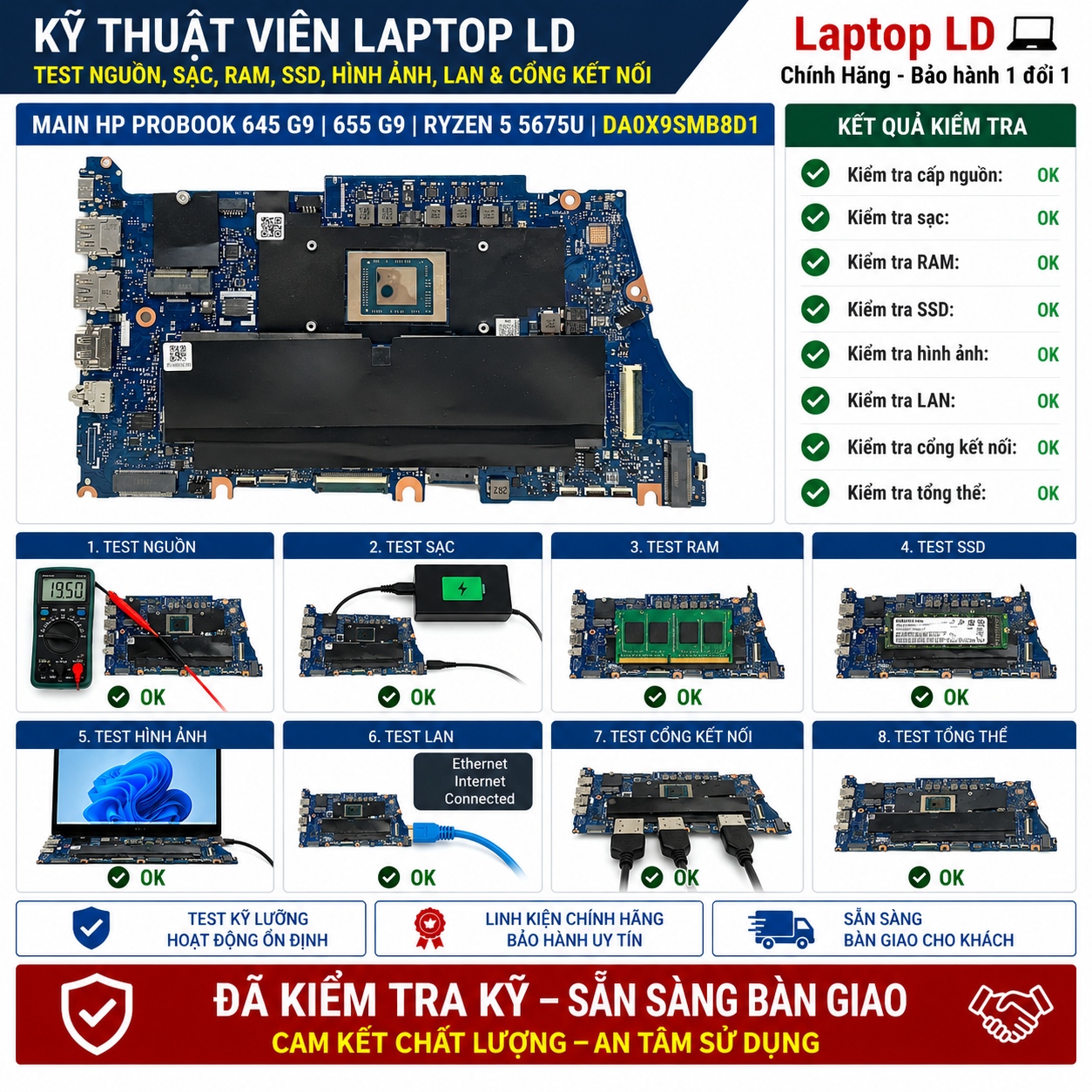

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: RAM dùng 2 khe DDR4-3200 SO-DIMM nâng cấp được đến 64GB. Máy có USB4 Type-C 40Gbps hỗ trợ USB Power Delivery và DisplayPort 1.4, HDMI 2.1b, RJ-45, Wi-Fi 6/6E tùy card và adapter 45W hoặc 65W dạng USB-C/barrel tùy cấu hình.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- HP EliteBook 645 G9 / EliteBook 655 G9
- Mã main / PCB
- DA0X9SMB8D1 · HP SPS N00117-601 / N00117-001
- CPU / SoC
- AMD Ryzen 5 PRO 5675U · 6 nhân / 12 luồng · 2.3–4.3 GHz · 16 MB L3
- RAM / bộ nhớ
- 2 khe DDR4-3200 SO-DIMM · dual-channel · tối đa 64GB · RAM rời, không hàn trên main
- GPU / VGA
- AMD Radeon Graphics tích hợp
- SSD / lưu trữ
- 1 khe M.2 NVMe chính; hỗ trợ SSD PCIe Gen4x4 nhưng Ryzen Barcelo chạy tối đa Gen3x4 · có tùy chọn M.2 2230 thứ hai trên cấu hình non-WWAN
- Cổng ngoài

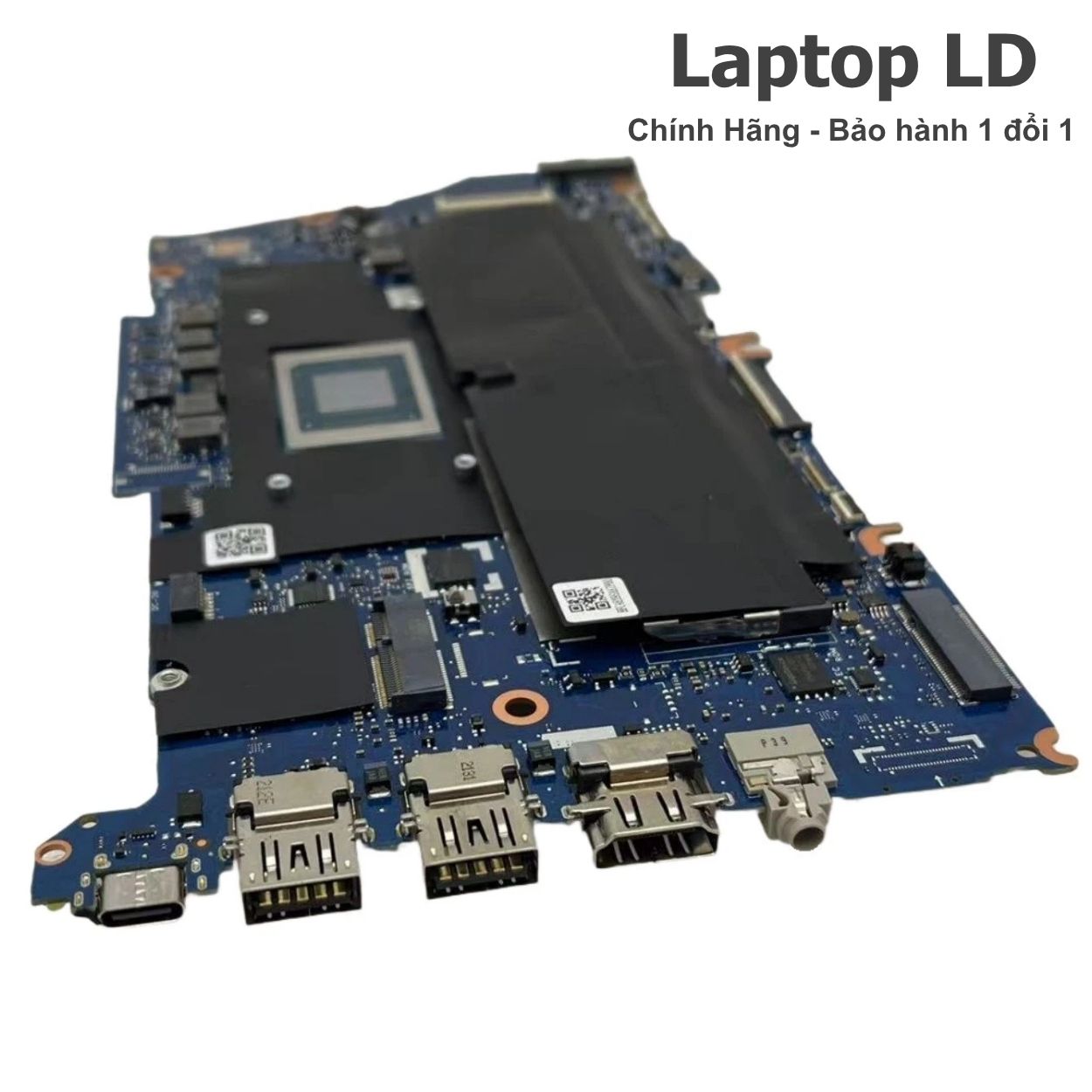

- 1× USB4 Type-C 40Gbps hỗ trợ USB Power Delivery và DisplayPort 1.4, 3× USB-A 3.2 Gen 1 5Gbps, HDMI 2.1b, RJ-45, jack tai nghe/mic 3.5mm, AC-in; smart card/Nano-SIM tùy cấu hình
- Không dây
- Realtek RTL8852BE Wi-Fi 6 + Bluetooth 5.3 hoặc Qualcomm FastConnect 6900 Wi-Fi 6E 2×2 + Bluetooth 5.2; WWAN tùy cấu hình
Thông số kỹ thuật bổ sung
| Board revision | DA0X9SMB8D1 Rev:D được xác minh trực tiếp trên EliteBook 645 G9; service family N00117 dùng cho 645 G9 và 655 G9 |
|---|---|
| OEM part / FRU / SPS / DP/N | N00117-601 = Ryzen 5 PRO 5675U UMA Windows; N00117-001 = Ryzen 5 PRO 5675U UMA non-Windows |
| Kết nối / I/O đặc trưng | USB4 Type-C 40Gbps hỗ trợ USB Power Delivery và DisplayPort 1.4; 3× USB-A Gen 1 5Gbps; HDMI 2.1b; RJ-45; audio 3.5mm; cổng AC-in. Smart card, Nano-SIM và WWAN tùy cấu hình. |
| BIOS / firmware | BIOS family U77 dành cho EliteBook 645/655 G9. Board DA0X9SMB8D1 Rev:D được nguồn sửa chữa xác minh với BIOS U77; khi nạp firmware cần dùng đúng dump theo SPS, revision và cấu hình IR/WWAN. |
| Tản nhiệt / adapter | HP công bố adapter 45W hoặc 65W, có cả USB-C và barrel 4.5mm tùy quốc gia/SKU. Ryzen 5 PRO 5675U thuộc nền Barcelo-U 15W; khi thay main cần lắp đúng heatsink/quạt và vật liệu tản nhiệt. |
| Ghi chú cấu hình | Ngoài bản tiêu chuẩn N00117-xx1, HP còn có N06859-xx1 cho Ryzen 5 PRO 5675U + IR camera, N00118-xx1 cho WWAN và N06860-xx1 cho IR + WWAN. Các bản này cần đối chiếu đúng tùy chọn phần cứng và service part trước khi thay. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Ryzen 5 PRO 5675U · UMA chuẩn | AMD Ryzen 5 PRO 5675U · Radeon Graphics | 2 khe DDR4-3200 SO-DIMM · tối đa 64GB · không khóa RAM theo main | HP SPS N00117-601 / N00117-001 · đúng bản tiêu chuẩn trong bài |
| Ryzen 5 PRO 5675U · IR / WWAN | Cùng CPU/GPU nhưng khác option camera IR hoặc WWAN | N06859-xx1 = IR; N00118-xx1 = WWAN; N06860-xx1 = IR + WWAN | Không thay như cùng SPS tiêu chuẩn nếu máy gốc có IR/WWAN và bố trí phần cứng khác |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

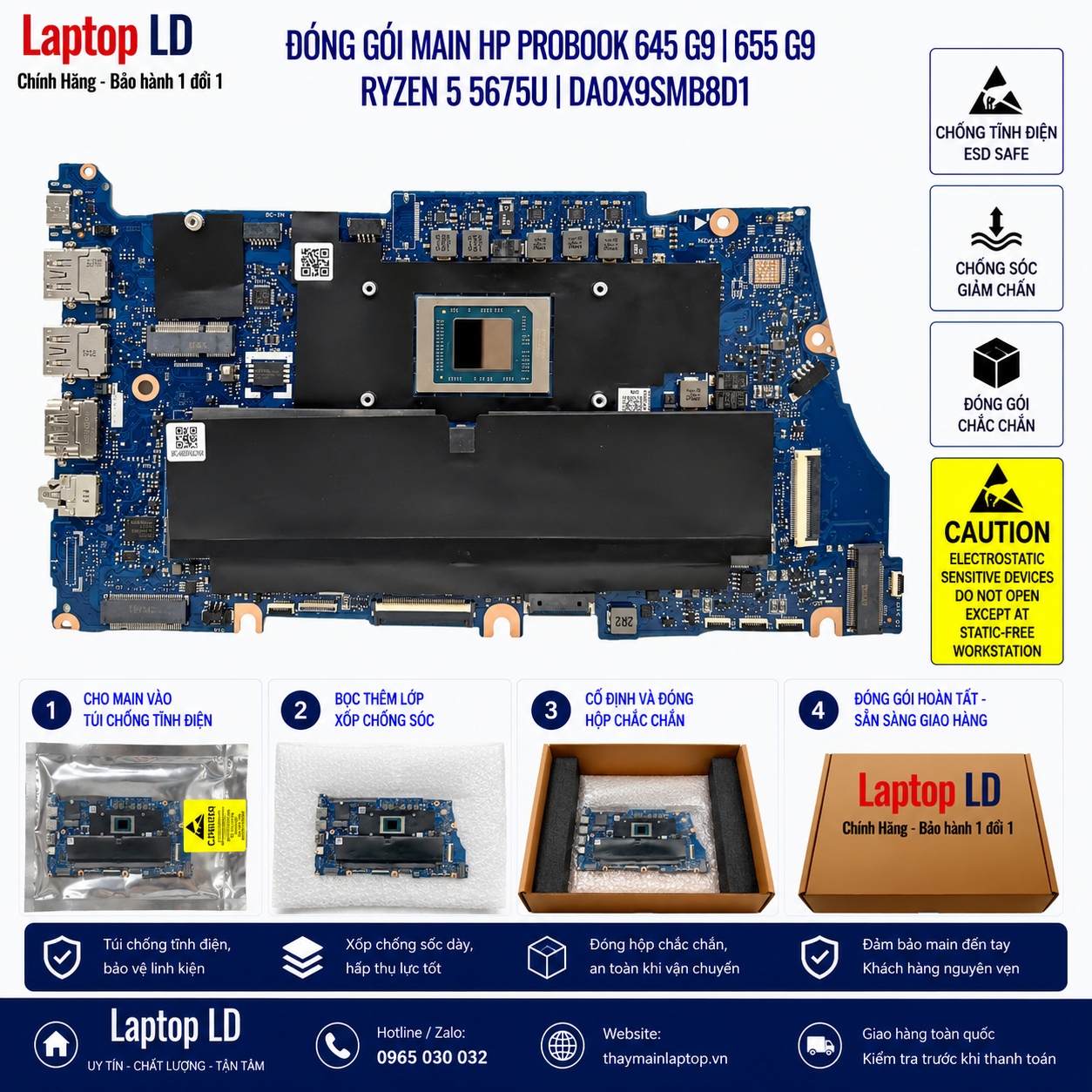

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận adapter | Adapter USB-C/barrel, jack nguồn, cổng USB-C PD, pin, mạch sạc hoặc đường nguồn đầu vào trên main có thể gây lỗi. | Thử adapter HP 45W/65W tốt đúng chuẩn, kiểm tra cổng nguồn và USB-C, cô lập pin rồi đo các đường nguồn trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS, RAM SO-DIMM, màn hình/cáp màn hình hoặc Ryzen 5 PRO 5675U/Radeon Graphics có thể gây lỗi. | Thử từng thanh RAM và từng khe, kiểm tra POST/BIOS, xuất hình qua HDMI/USB-C, kiểm tra màn hình/cáp rồi mới khoanh vùng main. |
| Treo, khởi động lại hoặc lỗi bộ nhớ | RAM SO-DIMM, nhiệt độ CPU, SSD hoặc nguồn VRM có thể làm hệ thống mất ổn định. | Chạy memory test và SSD test, thử từng SO-DIMM riêng, theo dõi nhiệt độ và kiểm tra heatsink trước khi đánh giá nguồn trên bo. |
| USB4/USB-C không xuất hình, mất dữ liệu hoặc lỗi Power Delivery | Cáp/thiết bị, cổng vật lý, mạch USB Power Delivery hoặc đường USB4/DisplayPort trên main có thể là nguyên nhân. | Đổi cáp, adapter và màn hình/thiết bị đã biết tốt; kiểm tra USB4 Type-C 40Gbps, DisplayPort và Power Delivery riêng trước khi khoanh vùng mạch trên main. |
| BIOS không nhận SSD NVMe hoặc ổ mất kết nối | SSD, socket M.2, nguồn cấp SSD hoặc đường PCIe trên main có thể gây lỗi. | Thử SSD NVMe tốt, xác định đúng khe M.2 chính/phụ theo cấu hình WWAN, kiểm tra socket rồi xác nhận BIOS nhận thiết bị trước khi đo nguồn/tín hiệu. |
| Mất Wi-Fi/Bluetooth, WWAN hoặc LAN | Card WLAN/WWAN, anten, driver/BIOS, RJ-45 controller hoặc đường giao tiếp trên main có thể gây lỗi. | Kiểm tra driver/BIOS, card WLAN/WWAN và anten, thử LAN/Wi-Fi độc lập trước khi khoanh vùng socket hoặc đường main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. CPU Ryzen 5 PRO 5675U hàn trên bo nhưng RAM là hai module SO-DIMM rời; khi chuyển main cần lắp lại đúng RAM, SSD, WLAN/WWAN, heatsink/quạt và kiểm tra kỹ cáp màn hình, bàn phím, touchpad, pin, USB4, HDMI và RJ-45.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main HP EliteBook 645 G9 / 655 G9 Ryzen 5 PRO 5675U DA0X9SMB8D1
HP 645 G9 và 655 G9 là ProBook hay EliteBook?
Tên chính thức của HP là EliteBook 645 G9 và EliteBook 655 G9. ProBook 445 G9 / 455 G9 là dòng khác; HP chính hãng không liệt kê Ryzen 5 PRO 5675U cho ProBook 445/455 G9.
Main Ryzen 5 PRO 5675U này dùng SPS nào?
Bản UMA tiêu chuẩn dùng N00117-601 cho Windows hoặc N00117-001 cho non-Windows. Máy có IR camera hoặc WWAN dùng các SPS N06859, N00118 hoặc N06860 tương ứng.
Main này có RAM onboard không và hỗ trợ tối đa bao nhiêu?
Không. EliteBook 645 G9 và 655 G9 dùng 2 khe DDR4-3200 SO-DIMM, hỗ trợ dual-channel và tối đa 64GB. RAM là linh kiện rời và chỉ đi kèm khi đơn hàng ghi rõ.
Khi mua main có kèm RAM, SSD, Wi-Fi, WWAN, tản nhiệt và adapter không?
Mainboard gồm Ryzen 5 PRO 5675U, Radeon Graphics và các linh kiện hàn trực tiếp trên bo. RAM SO-DIMM, SSD, WLAN/WWAN, heatsink, pin, adapter và cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
