Main Dell Latitude E5420 | 14 UMA
Dell Latitude E5420 (14" doanh nghiệp đời Sandy Bridge) là kiểu máy “đi làm bền bỉ”: chạy văn phòng, học online, kế toán… vẫn ổn nếu được vệ sinh định kỳ. Nhưng sau nhiều năm, lỗi hay xuất hiện theo dạng rất đời thường: cắm sạc thấy nhận rồi lát sau lại ngắt; bấm nút nguồn có lần lên ngay, có lần quạt nhích rồi tắt; hoặc đang họp video thì tự tắt vì nóng. Với bản 14 UMA (chỉ đồ họa tích hợp), các bệnh thường gom về cụm DC-in – mạch sạc, nguồn standby 3V/5V và nhóm cổng I/O bị mòn/oxy hóa (LAN, USB, VGA/HDMI). Nội dung dưới đây viết đúng theo E5420 để bạn khoanh vùng nhanh, tránh “đoán mò” rồi thay nhầm.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã 14 UMA cho Latitude E5420.
- Cụm cổng E5420: VGA • HDMI • USB 2.0 ×2 • USB 3.0 ×1 • LAN RJ45 • ExpressCard/54 • SD • audio • docking connector.
- Nên test nhanh khi nhận hàng: sạc ổn 15–20 phút, bật/tắt nhiều lần, nhận RAM 2 khe, boot ổn và thử xuất hình VGA/HDMI.
- Phù hợp máy lỗi lặp: không nguồn, bật tắt, sạc chập chờn theo tư thế hoặc lỗi cổng chỉ lộ khi tải.
- Thay bo mạch chủ + vệ sinh tản + thay keo + kiểm tra jack DC-in, vệ sinh cổng (RJ45/USB/HDMI).
- Test theo “thói quen dùng thật”: copy file lớn, transfer LAN, xuất màn ngoài để hạn chế lỗi quay lại.
Mua 14 UMA: đúng mã – đúng cổng – đúng nền tảng Latitude E5420
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng bản E5420 14 UMA.
- Mã: 14 UMA
- Dòng: Dell Latitude E5420
- Đối chiếu: vị trí jack DC-in, cụm VGA/HDMI, LAN RJ45 và chân dock trước khi lắp.
Hợp máy lỗi nguồn/sạc và lỗi I/O theo tải, cần test đủ thời gian trước bàn giao.
- Kiểm tra đường DC-in & mạch sạc trước/sau thay
- Vệ sinh tản + thay keo, test nhiệt & tải
- Test VGA/HDMI, USB/LAN theo checklist
Gọi/nhắn để đối chiếu đúng E5420 14 UMA, kiểm tra tình trạng jack sạc và cụm cổng trước khi chốt phương án.

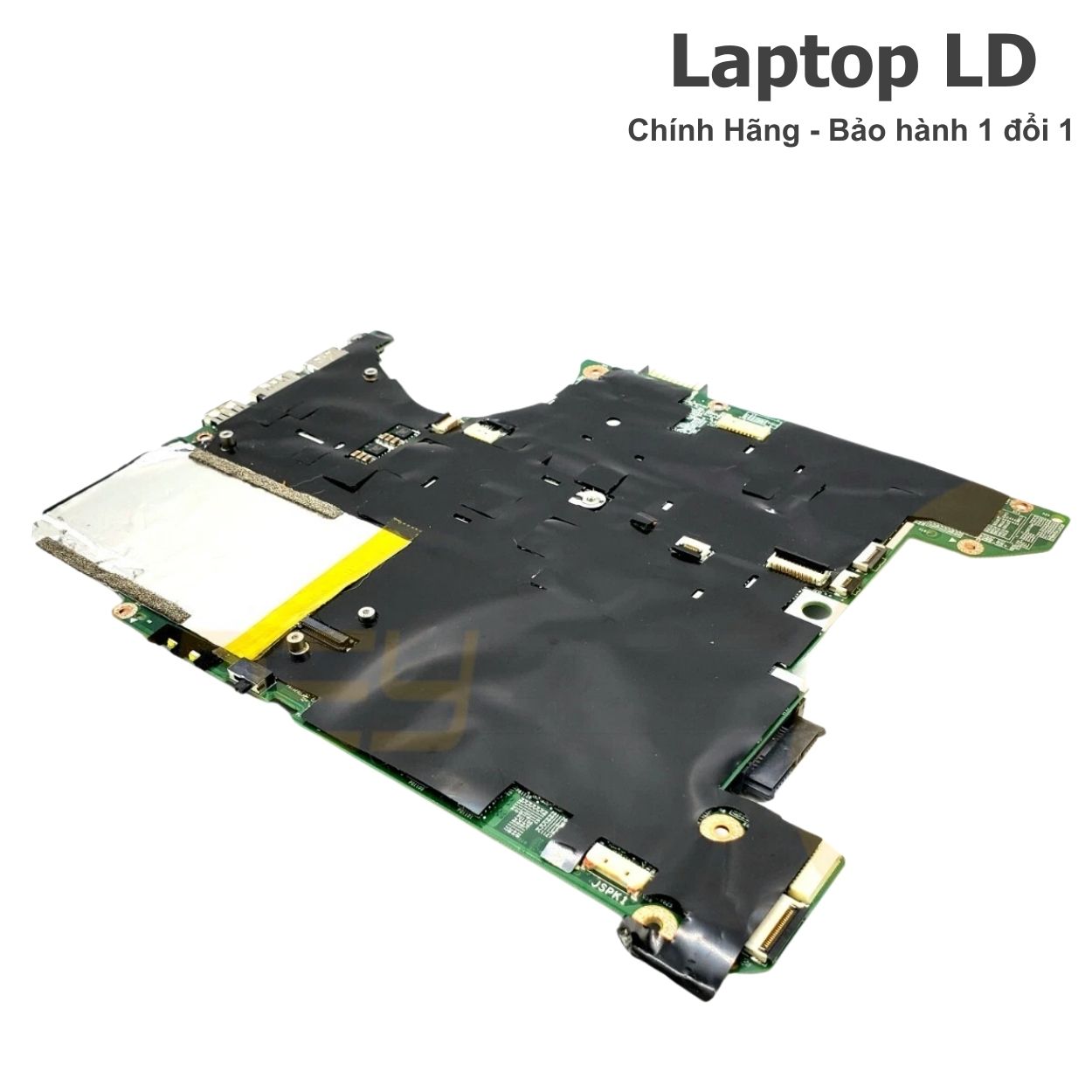

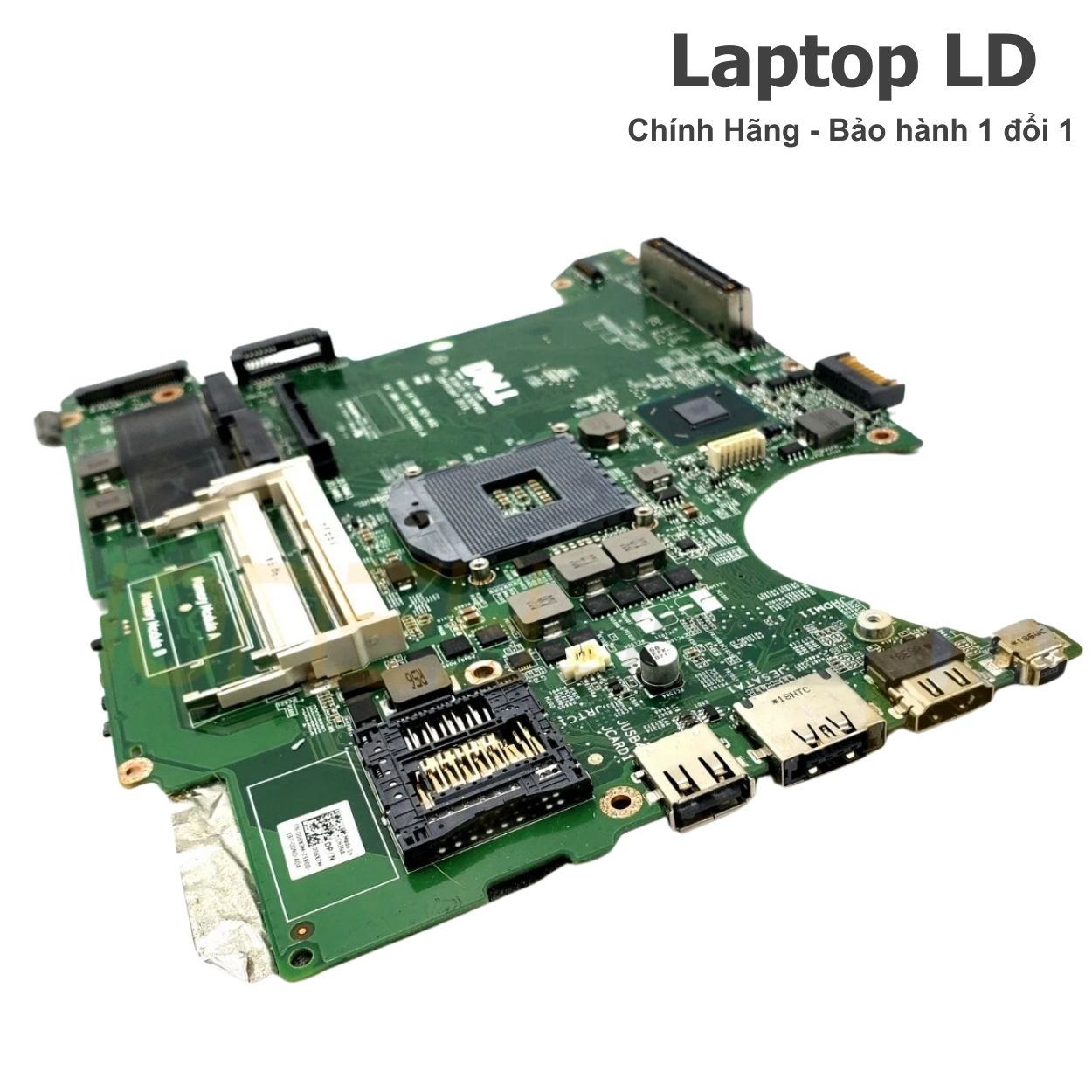

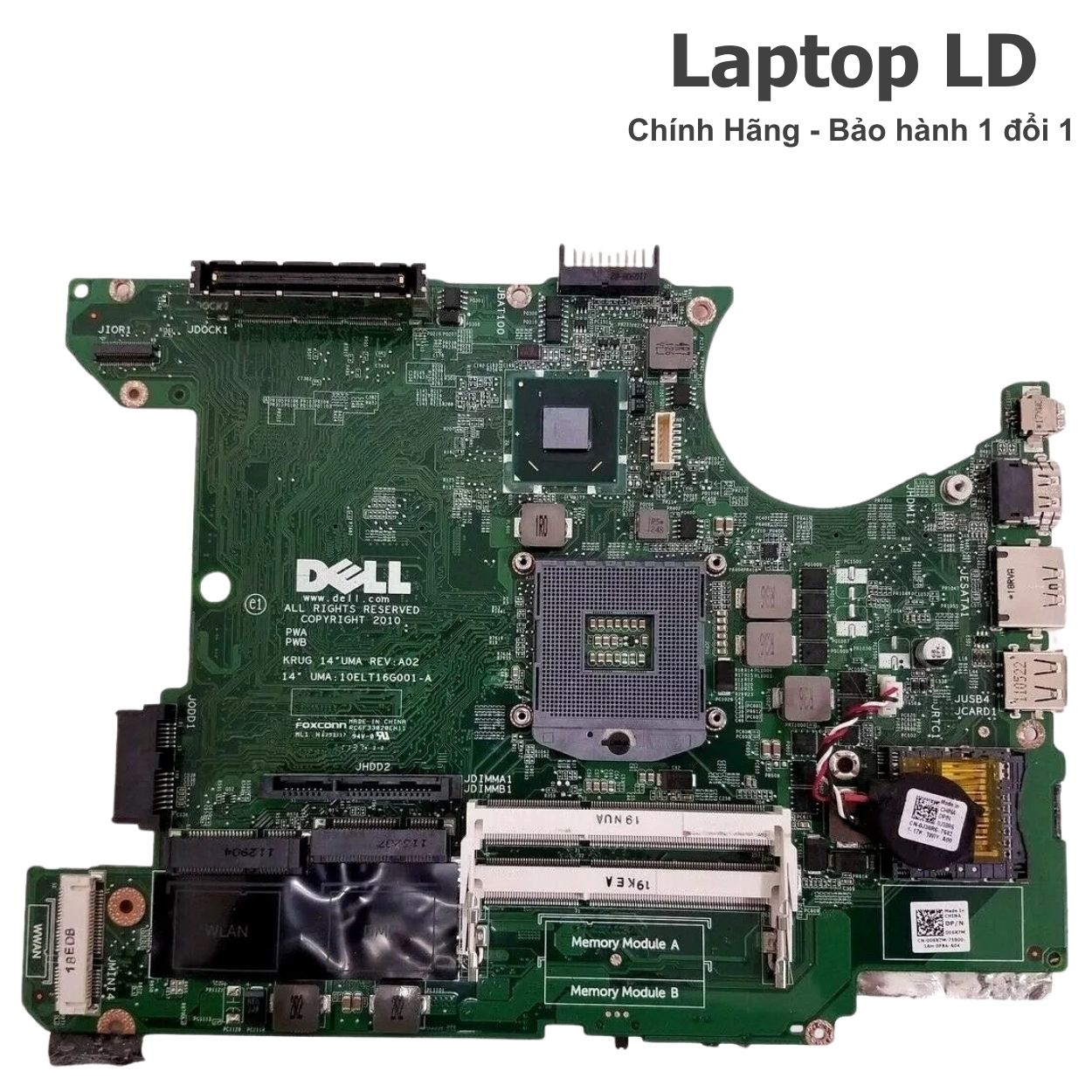

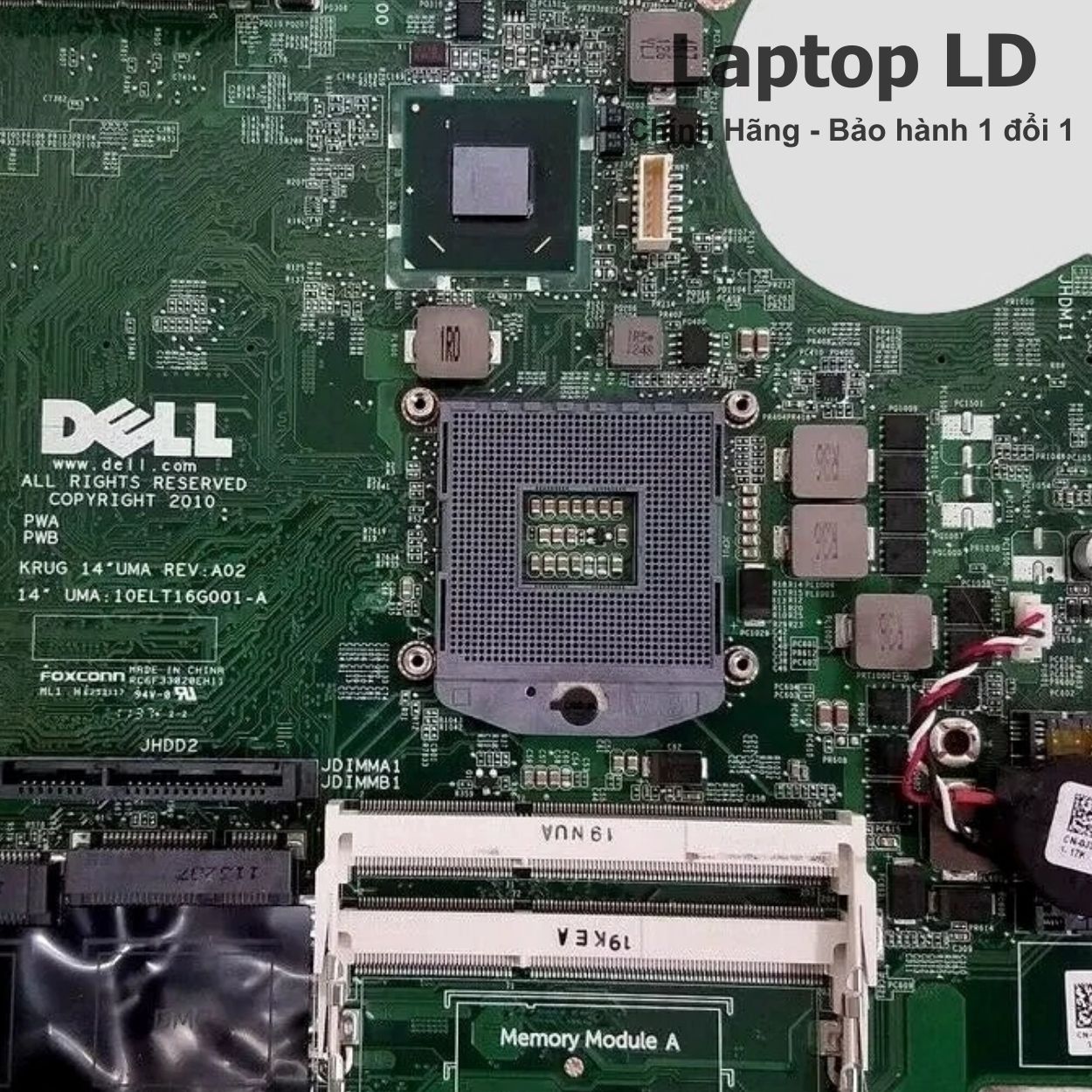

Hình ảnh tham khảo (14 UMA & cụm cổng E5420)
- Sạc chập chờn theo tư thế: E5420 dùng lâu hay rơ jack DC-in; test đúng là cắm sạc liên tục 15–20 phút và đổi góc đầu cắm nhẹ để bắt lỗi “rụng sạc”.
- Bật lên quạt nhích rồi tắt: thường do nguồn standby 3V/5V không giữ ổn; có máy nguội thì lên, nóng lại tắt khiến lỗi khó bắt nếu chỉ test vài phút.
- Nóng sập khi chạy lâu: tản bụi + keo khô là nguyên nhân phổ biến; cần chạy tải 20–30 phút (mở nhiều tab, xem video/họp) để xác nhận ổn định.
- USB chỉ rớt khi copy nặng: test chuột/bàn phím không lộ; nên copy file lớn 10–20 phút để kiểm tra đường 5V USB có bị sụt.
- LAN mất mạng lúc transfer: RJ45 mòn/oxy hóa; ping nhẹ vẫn ổn nhưng transfer 10–15 phút mới rớt.
- VGA/HDMI chập chờn: cổng lỏng hoặc tiếp xúc kém; nên xuất hình liên tục 10–15 phút và thử rung nhẹ dây để bắt “mất hình theo rung”.
- Treo logo Dell: nhiều ca do ổ cứng yếu hoặc lỗi boot; thử SSD khác trước khi quy về bo mạch.
- Đặc trưng bản 14 UMA: chỉ dùng đồ họa tích hợp nên lỗi hiển thị thường liên quan cổng/cáp/nguồn khởi tạo, ít gặp kiểu lỗi do chip rời.
Thông số kỹ thuật Dell Latitude E5420 (14 UMA)
| Mã | 14 UMA |
|---|---|
| Dòng máy | Dell Latitude E5420 (14") |
| Nền tảng | Intel Sandy Bridge (Gen 2) |
| CPU | Intel Core i3/i5/i7 Sandy Bridge (tùy cấu hình máy) |
| GPU | Intel HD Graphics 3000 (UMA) |
| RAM | DDR3 SO-DIMM • 2 khe • tối đa 16GB |
| Lưu trữ | HDD/SSD 2.5" SATA |
| Màn hình | 14" HD 1366×768 |
| Cổng kết nối | VGA • HDMI • USB 2.0 ×2 • USB 3.0 ×1 • LAN RJ45 • ExpressCard/54 • SD Card • audio • docking connector |
| Adapter | Adapter Dell đầu kim 65W |
Lưu ý: Khi thay main cho E5420, ưu tiên đối chiếu đúng mã 14 UMA và ảnh cụm cổng. Nhìn giống nhau nhưng sai bản sẽ dễ lệch vị trí đầu nối (DC-in/cáp I/O), lắp vào phát sinh lỗi vặt.
Khi nào nên thay linh kiện 14 UMA cho Dell E5420?
Không phải lỗi nào cũng cần thay ngay. Bạn nên cân nhắc thay bo mạch khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Cắm sạc chập chờn theo tư thế; đã thử adapter 65W đúng chuẩn và xử lý jack nhưng vẫn rớt.
- Nhấn nguồn không phản hồi hoặc bật lên rồi tắt lặp lại theo chu kỳ.
- Màn hình đen lặp lại dù đã thử xuất hình VGA/HDMI và kiểm tra màn/cáp cơ bản.
- Tự tắt khi chạy lâu dù đã vệ sinh tản và thay keo đúng cách.
- USB/LAN rớt khi copy/transfer lâu; lỗi “dùng thật mới lộ”.
- Board có dấu hiệu ẩm/oxy hóa quanh cổng hoặc đã sửa nhiều lần khiến lỗi quay lại.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay 14 UMA: phương án nào hợp lý hơn?
- Jack DC-in lỏng/bẩn: vệ sinh hoặc thay jack, test sạc liên tục 15–20 phút.
- Nóng sập do bụi/keo khô: vệ sinh tản + thay keo, chạy tải 20–30 phút để xác nhận.
- Treo logo do HDD yếu: thử SSD khác, kiểm tra cáp SATA và test boot nhiều lần.
- Màn đen do nhánh màn: thử VGA/HDMI và kiểm tra cáp màn trước.
- Không lên nguồn/bật tắt do standby suy hoặc lỗi nền nguồn tái diễn.
- Không sạc do mạch sạc lỗi sâu, xử lý jack vẫn không ổn.
- VGA/HDMI/USB/LAN lỗi theo tải kéo dài, đã vệ sinh cổng vẫn tái diễn.
- Board oxy hóa lan, ăn mòn quanh cổng hoặc vùng nguồn.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: (1) thử adapter 65W chuẩn → (2) cắm sạc liên tục 20 phút, đổi góc đầu cắm để bắt rớt sạc → (3) kiểm tra jack DC-in/đường vào → (4) test tối giản: tháo ổ, để 1 thanh RAM, bật/tắt nhiều lần → (5) vệ sinh tản + thay keo → (6) copy file lớn 15–20 phút để bắt lỗi USB → (7) transfer LAN 10–15 phút để bắt lỗi RJ45.
Gợi ý quyết định: nếu đã xử lý jack/tản/SSD mà vẫn rớt sạc hoặc USB/LAN lỗi theo tải, nên kiểm tra sâu và cân nhắc thay đúng bản 14 UMA.
Lỗi thường gặp trên E5420 (14 UMA)
- Rớt sạc theo tư thế: jack DC-in rơ/oxy hóa; rung nhẹ là mất sạc.
- Quạt nhích rồi tắt: standby 3V/5V yếu; nguội lên được nhưng nóng lại tắt.
- Nóng sập khi chạy lâu: tản bẩn/keo khô; lỗi lộ khi họp online hoặc xem video dài.
- USB rớt khi copy nặng: nhánh 5V USB sụt khi tải; test nhanh dễ bỏ sót.
- LAN rớt khi transfer: RJ45 mòn/oxy hóa; ping nhẹ ổn nhưng transfer lâu mới rớt.
- VGA/HDMI chập chờn: cổng lỏng/tiếp xúc kém; dùng 10–15 phút mới lộ.
- Treo logo / boot chậm: HDD yếu hoặc lỗi boot; đổi SSD là bài test nhanh.
- Màn đen nhưng máy vẫn chạy: ưu tiên thử VGA/HDMI để tách lỗi nhánh màn/cáp.
- Âm thanh chập chờn: jack audio bẩn/oxy hóa; cắm rút vài lần mới lộ.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc chập chờn, đổi góc là rớt |
|---|---|
| Nguyên nhân | Jack DC-in rơ/oxy hóa • đường nguồn vào kém ổn định |
| Cách khoanh vùng | Thử adapter 65W chuẩn → cắm liên tục 15–20 phút → đổi góc nhẹ → kiểm tra/vệ sinh/thay jack |
| Triệu chứng | Bật lên rồi tắt / quạt nhích rồi tắt |
| Nguyên nhân | Standby 3V/5V suy • chập tải theo nhiệt |
| Cách khoanh vùng | Test tối giản (tháo ổ, để 1 RAM) → bật/tắt nhiều lần → chạy tải 20–30 phút để bắt lỗi theo nhiệt |
| Triệu chứng | Nóng sập khi chạy lâu |
| Nguyên nhân | Bụi tản + keo khô • quạt yếu |
| Cách khoanh vùng | Vệ sinh tản + thay keo → chạy tải 20–30 phút → theo dõi nhiệt và tình trạng sập |
| Triệu chứng | USB rớt khi copy file lớn |
| Nguyên nhân | Cổng USB lỏng/oxy hóa • nhánh 5V USB yếu khi tải |
| Cách khoanh vùng | Vệ sinh cổng → copy file lớn 10–20 phút → theo dõi disconnect/reconnect |
| Triệu chứng | LAN rớt khi transfer lâu |
| Nguyên nhân | RJ45 mòn/oxy hóa • tiếp xúc kém theo tải |
| Cách khoanh vùng | Ping + transfer 10–15 phút → rung nhẹ dây mạng → theo dõi rớt/giảm tốc |
| Triệu chứng | VGA/HDMI nhấp nháy/mất tín hiệu |
| Nguyên nhân | Cổng lỏng • tiếp xúc kém |
| Cách khoanh vùng | Xuất hình liên tục 10–15 phút → rung nhẹ dây → theo dõi mất tín hiệu |
| Triệu chứng | Treo logo / vào Windows chậm |
| Nguyên nhân | HDD yếu • lỗi boot do lưu trữ |
| Cách khoanh vùng | Thử SSD khác → kiểm tra cáp SATA → restart vài lần để bắt lỗi lặp |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác theo E5420)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, tháo pin và xả điện.
- Tháo đáy máy, tháo HDD/SSD và RAM; ghi nhớ vị trí ốc theo từng cụm.
- Tháo bàn phím/palmrest; chú ý cáp phím, cáp touchpad và cáp nút nguồn.
- Tháo cáp màn, loa, Wi-Fi, cáp DC-in và các cáp I/O; kiểm tra khu vực DC-in có bẩn/oxy hóa.
- Tháo tản nhiệt, vệ sinh sạch bề mặt CPU; chuẩn bị keo tản mới.
- Lắp bo mạch 14 UMA, test sơ bộ: nhận sạc, lên nguồn, nhận RAM/ổ cứng trước khi ráp kín.
- Ráp hoàn thiện, thay keo tản, siết tản đều tay; chạy checklist test theo thời gian rồi mới bàn giao.
Checklist test sau khi mua/thay
- Test sạc: cắm liên tục 15–20 phút và đổi góc đầu cắm để kiểm tra tiếp xúc.
- Test nguồn: bật/tắt nhiều lần; không có hiện tượng quạt nhích rồi tắt.
- Test RAM: nhận đủ dung lượng; thử đổi khe nếu lỗi ngẫu nhiên.
- Test lưu trữ: boot ổn định; restart vài lần để bắt lỗi treo logo.
- Test VGA: xuất hình ổn định 10–15 phút; theo dõi mất tín hiệu khi rung dây.
- Test HDMI: xuất hình ổn định 10–15 phút; theo dõi nhấp nháy/mất tín hiệu khi rung dây.
- Test USB: copy file lớn 10–20 phút để bắt lỗi theo tải.
- Test LAN: ping + transfer 10–15 phút để bắt rớt theo tải.
- Test nhiệt: chạy tải 20–30 phút, theo dõi ổn định (không tự sập).
Giá linh kiện & giá thay Latitude E5420
Giá 14 UMA (linh kiện)
Giá phụ thuộc tình trạng bo (độ zin, tình trạng cổng VGA/HDMI/USB/LAN), tình trạng jack DC-in và tình trạng tổng thể. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh/kiểm tra cổng và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho E5420 có lấy ngay không?
Nếu có sẵn đúng bo mạch 14 UMA, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy test tải đủ lâu để bắt lỗi theo nhiệt hoặc lỗi rớt cổng theo tải, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 8.6/10 (sạc ổn định + test nhiệt đạt + VGA/HDMI ổn + USB/LAN không rớt khi tải).
Khách văn phòng: “Máy trước đó sạc lúc được lúc không, copy dữ liệu lâu hay rớt USB. Sau khi làm xong dùng ổn hơn, transfer mạng cũng không bị ngắt.”
Phản hồi kỹ thuật: “Đã test sạc 20 phút kèm đổi góc, test tải 30 phút, test VGA/HDMI 15 phút, test USB copy file lớn và test LAN transfer trước khi bàn giao.”
Câu hỏi thường gặp
E5420 sạc chập chờn có phải chắc chắn do bo mạch không?
Không hẳn. E5420 hay gặp lỗi cơ khí ở jack DC-in: đổi góc là rớt. Nên test adapter 65W chuẩn, cắm liên tục đủ lâu và kiểm tra/thay jack trước. Nếu đã xử lý jack mà vẫn rớt sạc, lúc đó mới ưu tiên kiểm tra sâu mạch sạc.
Vì sao test nhanh thấy ổn nhưng dùng lâu lại tự tắt?
Vì lỗi thường lộ theo nhiệt hoặc theo tải. E5420 cần chạy tải 20–30 phút (mở nhiều tab, xem video/họp) mới kết luận được ổn định hay không.
USB/LAN rớt chỉ khi tải, test thế nào mới đúng?
USB nên copy file lớn 10–20 phút; LAN nên transfer liên tục 10–15 phút. Chỉ cắm chuột hoặc ping nhẹ thường không phát hiện được lỗi theo tải.
