Laptop LD • Main Asus Vivobook X1404VA X1504VA X1704VA
Thay main Asus Vivobook X1404VA X1504VA X1704VA i5-1335U đúng mã
Đúng nền bo mạch X1404ZA MAIN BOARD R2.0/R3.0, CPU Intel Core i5-1335U onboard, đồ họa Intel tích hợp bản UMA, RAM DDR4 onboard kết hợp một khe SO-DIMM và một khe SSD M.2 2280 PCIe. Nền main này được sử dụng trên các biến thể Asus Vivobook 14 X1404VA, Vivobook 15 X1504VA và Vivobook 17 X1704VA; kích thước màn hình, cáp màn, vỏ máy, bàn phím và một số chi tiết lắp đặt thay đổi theo từng dòng.
- CPU i5-1335U
- GPU UMA
- X1404ZA R2.0/R3.0
- RAM DDR4
- M.2 PCIe 4.0
- Sạc 45W
Xác thực kỹ thuật: Laptop LD rà soát theo thông số Asus Vivobook X1404VA, X1504VA, X1704VA và CPU Intel Core i5-1335U. Trên bo mạch thực tế, mã PCB thường được in là X1404ZA MAIN BOARD R2.0 hoặc R3.0 dù máy lắp ngoài có thể mang model X1504VA hoặc X1704VA. Revision PCB, dung lượng RAM onboard, mã linh kiện Asus và vị trí đầu cáp phải được nhận diện trực tiếp trên main trước khi giao hoặc lắp.

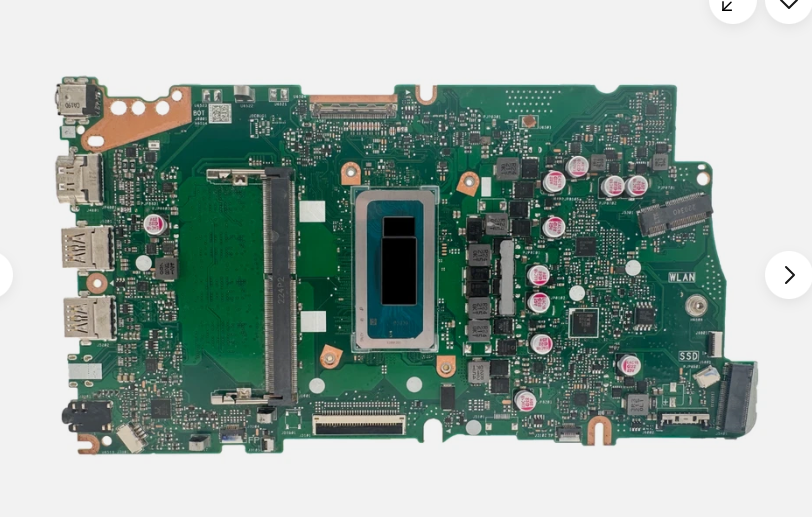

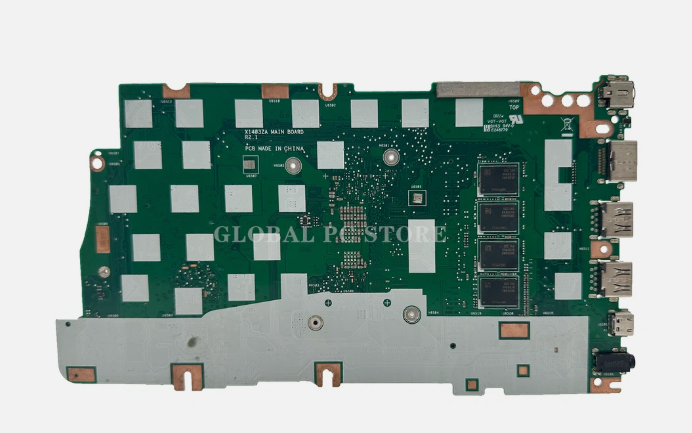

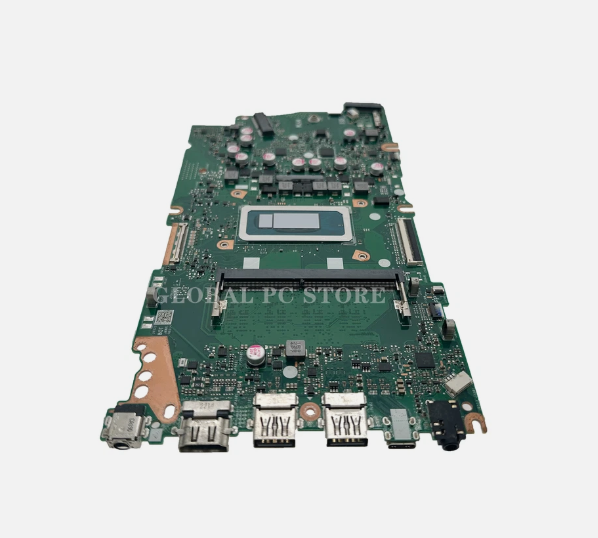

Vị trí linh kiện và ảnh tổng thể main Asus Vivobook X1404VA X1504VA X1704VA i5-1335U
Ảnh thực tế giúp nhận biết CPU i5-1335U, cụm RAM DDR4 onboard, khe SO-DIMM, khe SSD M.2 2280, mạch nguồn DC-in, đầu cáp màn hình eDP, đầu pin, quạt, bàn phím, touchpad, loa, webcam, cụm USB, USB-C, HDMI và audio trên nền X1404ZA MAIN BOARD.
Cần gửi gì để Laptop LD báo đúng main?
Ba dòng X1404VA, X1504VA và X1704VA có thể dùng chung nền PCB nhưng khác kích thước máy, cáp màn hình, cụm phím, loa, pin và chi tiết cơ khí. Ảnh tem máy và hai mặt bo mạch giúp khóa đúng CPU i5-1335U, revision và dung lượng RAM onboard.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi rõ X1404VA, X1504VA hoặc X1704VA và mã cấu hình đầy đủ.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng chữ X1404ZA MAIN BOARD và revision R2.0 hoặc R3.0.
- Ảnh khu vực CPU i5-1335U, chip RAM onboard và khe SO-DIMM.
- Ảnh khe SSD M.2 2280, đầu cáp màn hình, pin, quạt và bàn phím.
- Ảnh cụm DC-in, USB-A, USB-C, HDMI và jack âm thanh.
- Ảnh tem hoặc mã linh kiện Asus trên bo mạch.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM, mất SSD, không hình, mất USB hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng dòng máy và nền PCB X1404ZA.
- Phân biệt revision R2.0 với R3.0 và khác biệt theo lô.
- Xác nhận đúng CPU i5-1335U và cấu hình đồ họa UMA.
- Nhận diện chính xác dung lượng RAM onboard và khe SO-DIMM.
- Tránh nhầm bo mạch CPU i3-1315U, i5-1334U hoặc i7-1355U.
- Khoanh vùng lỗi nằm ở main, RAM, SSD, màn hình, sạc hay bo I/O.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Asus Vivobook X1404VA X1504VA X1704VA i5-1335U được báo theo revision PCB, dung lượng RAM onboard, tình trạng bo mạch, mã linh kiện Asus và gói bảo hành. Giá và tồn kho được xác nhận theo ảnh main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra tản nhiệt CPU dòng U, quạt, pin 42Wh hoặc 50Wh theo model, RAM onboard, khe SO-DIMM, SSD M.2, Wi-Fi, màn hình và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng main i5-1335U và máy không vào nước, không chập nhiều tầng nguồn. Máy từng sửa BIOS, nguồn CPU, RAM onboard hoặc cổng sạc cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng X1404VA, X1504VA hoặc X1704VA, CPU i5-1335U, PCB X1404ZA và revision.
- Xác nhận đúng bản UMA, dung lượng RAM onboard và trạng thái khe SO-DIMM.
- Kiểm tra sạc 45W, DC-in, RAM, SSD, màn hình, USB-A, USB-C, HDMI, audio, Wi-Fi, Bluetooth và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch i5-1335U nền X1404ZA dùng cho máy nào?
Dòng máy phù hợp
- Asus Vivobook 14 X1404VA màn hình 14 inch.
- Asus Vivobook 15 X1504VA màn hình 15,6 inch.
- Asus Vivobook 17 X1704VA màn hình 17,3 inch.
- CPU Intel Core i5-1335U onboard, 10 nhân và 12 luồng.
- PCB ghi X1404ZA MAIN BOARD R2.0 hoặc R3.0.
- Đồ họa Intel tích hợp bản UMA, không có GPU/VRAM rời.
- RAM DDR4 onboard kết hợp một khe SO-DIMM.
- Một khe SSD M.2 2280 PCIe NVMe.
Không nên thay chéo khi chưa kiểm
- Không chọn chỉ theo tên X1404VA, X1504VA hoặc X1704VA mà bỏ qua revision PCB.
- Không nhầm i5-1335U với i3-1315U, i5-1334U hoặc i7-1355U.
- Không nhầm X1404ZA MAIN BOARD với các nền X1404VAP hoặc đời CPU khác.
- Không bỏ qua dung lượng RAM onboard và tình trạng khe SO-DIMM.
- Không dùng chéo cáp màn, cụm loa, bàn phím hoặc bo I/O giữa ba kích thước máy.
- Không kết luận lỗi main trước khi loại trừ sạc 45W, RAM, SSD, màn hình và pin.
- Không lắp main khác revision khi vị trí đầu cáp hoặc linh kiện cơ khí không trùng.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Asus Vivobook X1404VA / X1504VA / X1704VA. | Nhầm sang X1404ZA dùng CPU thế hệ 12 hoặc dòng VAP đời khác. |
| Board number | X1404ZA MAIN BOARD R2.0 hoặc R3.0. | Đặt theo tên vỏ máy nhưng không kiểm mã PCB và revision. |
| CPU | Intel Core i5-1335U, 10 nhân, 12 luồng, Turbo tối đa 4,60GHz. | Nhầm i5-1334U, i3-1315U hoặc i7-1355U làm sai giá và cấu hình. |
| GPU | Đồ họa Intel tích hợp bản UMA; hỗ trợ chế độ Iris Xe khi RAM chạy kênh đôi. | Ghi nhầm có GPU NVIDIA rời hoặc bỏ qua ảnh hưởng cấu hình RAM. |
| RAM | DDR4 onboard kết hợp 1 khe SO-DIMM, tổng dung lượng tối đa 16GB ở cấu hình phổ biến. | Tưởng có hai khe RAM hoặc nhầm sang main DDR5. |
| SSD | 1 khe M.2 2280 PCIe 4.0 x4 NVMe. | Nhầm có hai khe SSD hoặc dùng sai kích thước ổ. |
| Cổng ngoài | 2 USB-A 3.2 Gen 1, 1 USB-C 3.2 Gen 1, 1 USB-A 2.0, HDMI 1.4, audio 3.5mm và DC-in. | Ghi nhầm có LAN RJ-45, khe thẻ nhớ hoặc USB-C xuất hình/sạc. |
| Màn hình | 14 inch, 15,6 inch hoặc 17,3 inch FHD 60Hz theo đúng model vỏ máy. | Chọn sai cáp eDP, chiều dài cáp hoặc cụm màn giữa ba kích thước. |
| Sạc | Adapter Asus 45W, đầu DC tròn. | Dùng sạc thiếu ổn định, sai điện áp hoặc đầu cắm không phù hợp. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp mã PCB, revision, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.

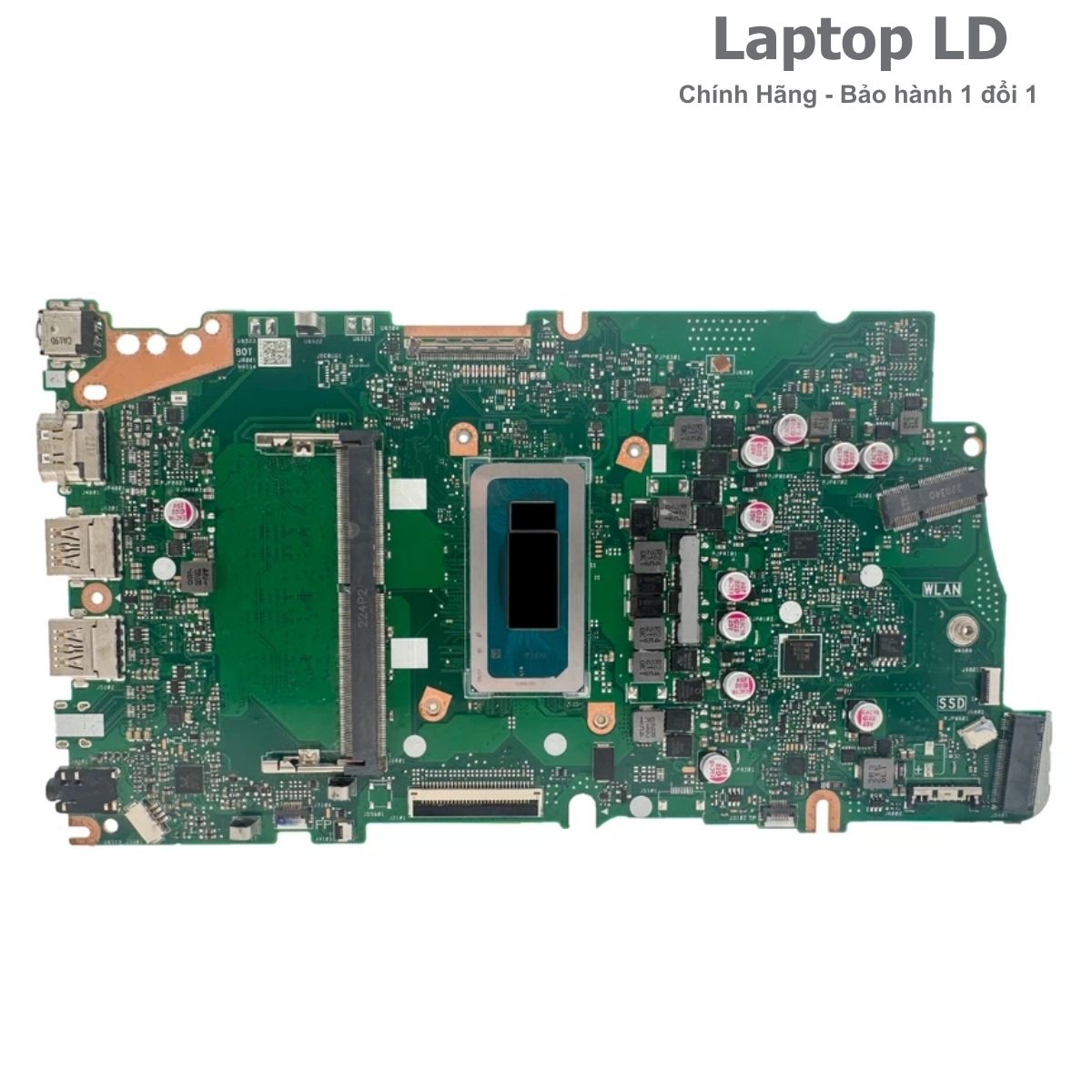

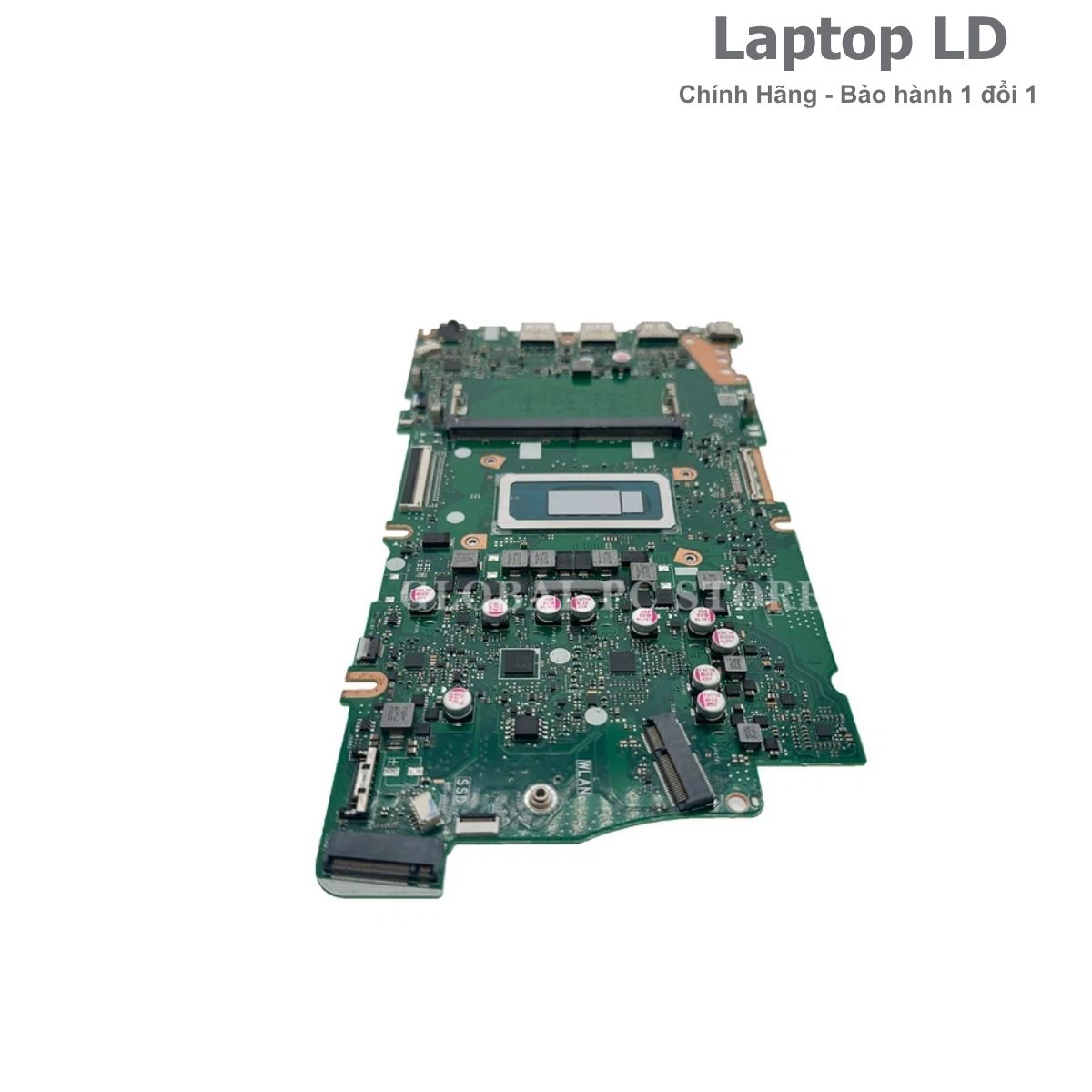

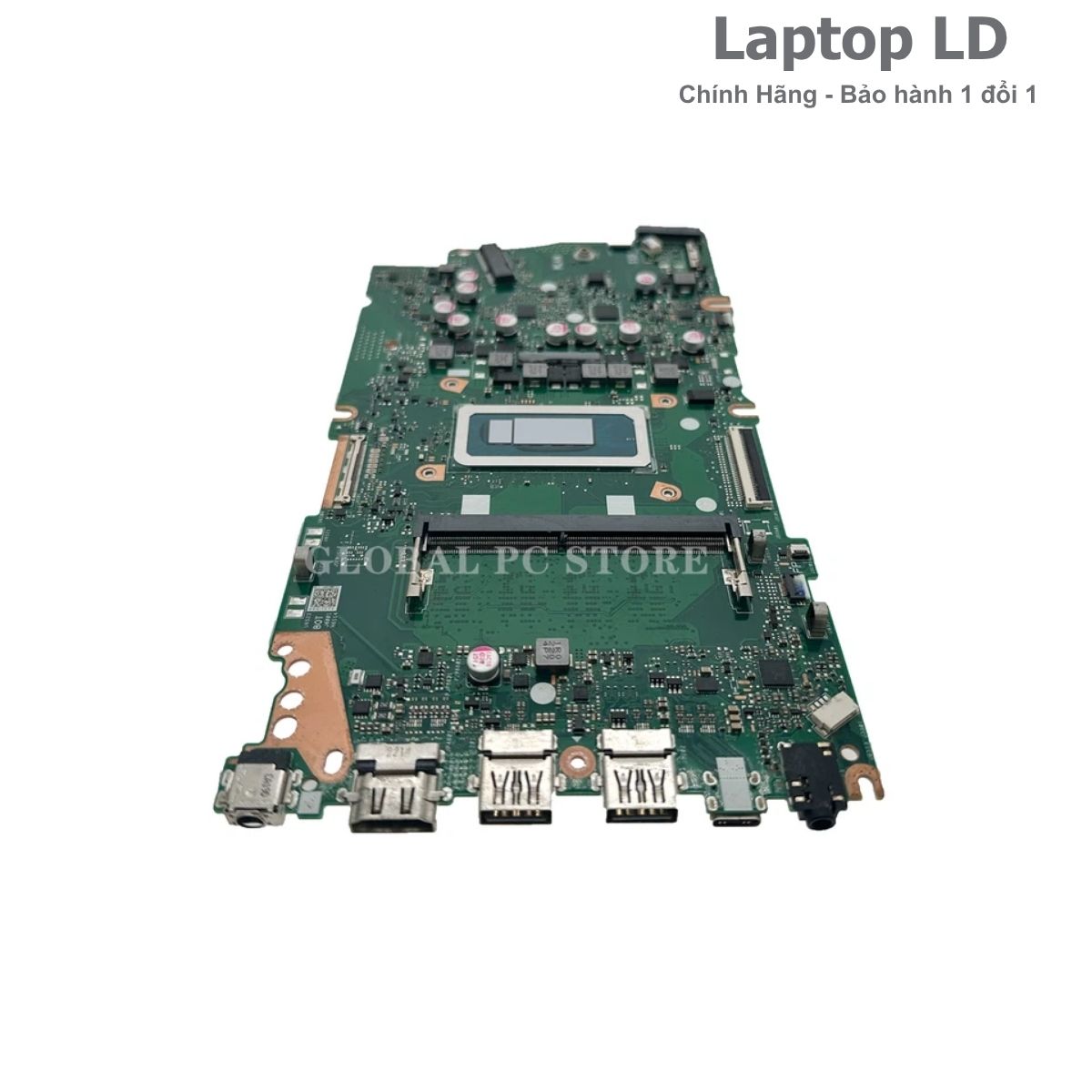

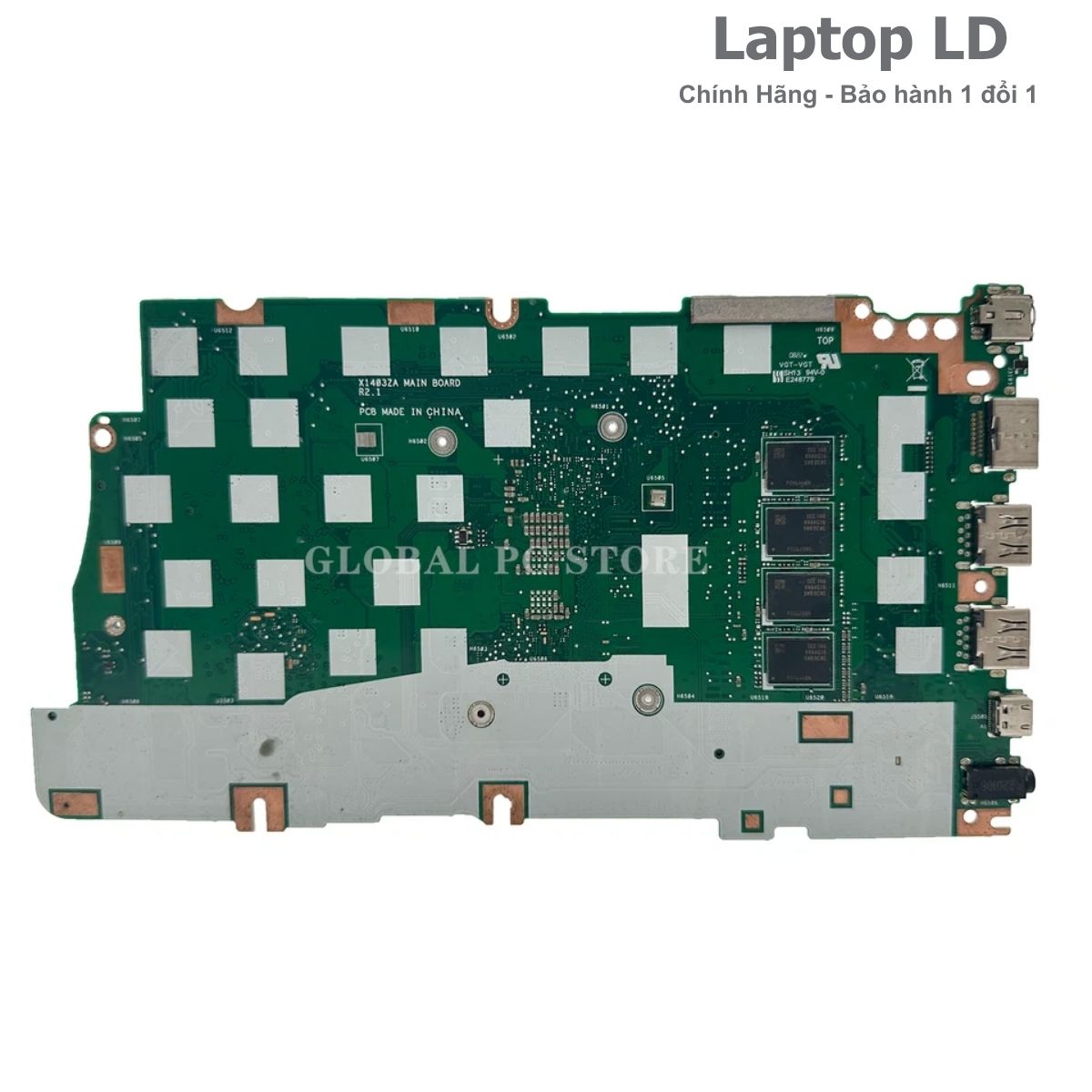

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Asus Vivobook
Nhóm ảnh này giúp đối chiếu đúng CPU i5-1335U, RAM DDR4 onboard, khe SO-DIMM, khe SSD M.2 2280, đầu cáp màn hình, DC-in, USB-C, HDMI và dấu hiệu main UMA không có GPU/VRAM rời.
Dấu hiệu nên kiểm tra bo mạch Asus Vivobook X1404VA X1504VA X1704VA
Lỗi nguồn và sạc DC-in
- Bấm nguồn không phản hồi, không sáng đèn hoặc dòng vào bằng không.
- Máy nhận sạc chập chờn, cắm đầu DC phải giữ đúng góc.
- Pin không tăng phần trăm dù Windows báo đang sạc.
- Khu vực DC-in nóng, có dấu cháy hoặc oxy hóa sau khi dùng sạc lỗi.
- Máy tự tắt khi tải CPU hoặc khi pin gần cạn.
- Nguồn chờ có nhưng không tạo đủ nguồn CPU, RAM hoặc chipset.
Lỗi khởi động, RAM và SSD
- Treo logo Asus, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn hình đen, quạt quay rồi dừng.
- RAM onboard hoặc khe SO-DIMM lỗi gây không POST, treo hoặc xanh màn.
- Không nhận SSD M.2 dù ổ đã kiểm tra tốt.
- Mất SSD sau sleep hoặc lỗi đường PCIe.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi hình ảnh, cổng và ngoại vi
- Màn hình trong không lên nhưng HDMI vẫn có hình hoặc ngược lại.
- USB-C chỉ truyền dữ liệu, không nhận thiết bị hoặc chập chờn.
- USB-A, HDMI, audio, webcam, loa, bàn phím hoặc touchpad mất nhận.
- Wi-Fi/Bluetooth mất nhận do module, nguồn hoặc đường tín hiệu.
- Máy nóng, quạt chạy mạnh hoặc tự giảm hiệu năng do tản nhiệt.
- Máy vào nước ở cạnh cổng làm oxy hóa mạch nguồn và I/O.
Nên sửa hay thay bo mạch Asus Vivobook i5-1335U?
Dòng Vivobook X1404VA/X1504VA/X1704VA dùng CPU dòng U, RAM onboard kết hợp SO-DIMM và nguồn DC-in 45W. Cần loại trừ sạc, pin, RAM rời, SSD, màn hình và cáp kết nối trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở cổng DC-in, USB, HDMI, audio hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi có thể nạp lại, CPU và RAM vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn SSD hoặc linh kiện ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-1335U lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM onboard hỏng nhiều chip hoặc lỗi đường dữ liệu khó phục hồi.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi tải.
- Chi phí sửa sâu gần bằng main thay thế đã được kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main Asus Vivobook X1404VA, X1504VA và X1704VA CPU i5-1335U bản UMA trên nền X1404ZA MAIN BOARD.
| Tên sản phẩm | Main Asus Vivobook X1404VA X1504VA X1704VA CPU Intel Core i5-1335U |
|---|---|
| Dòng máy tương thích | Asus Vivobook 14 X1404VA; Vivobook 15 X1504VA; Vivobook 17 X1704VA |
| Mã main | Asus X1404VA / X1504VA / X1704VA i5-1335U UMA |
| Board number | X1404ZA MAIN BOARD R2.0 hoặc R3.0 |
| CPU | Intel Core i5-1335U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, Turbo tối đa 4,60GHz, 12MB Intel Smart Cache |
| GPU / VGA | Đồ họa Intel tích hợp bản UMA, dùng chung RAM hệ thống; hỗ trợ chế độ Intel Iris Xe khi bộ nhớ hoạt động kênh đôi; không có GPU hoặc VRAM rời |
| RAM hỗ trợ | DDR4 onboard kết hợp 1 khe SO-DIMM DDR4; cấu hình i5-1335U phổ biến dùng 8GB onboard và tổng dung lượng hệ thống tối đa 16GB |
| Ổ cứng hỗ trợ | 1 khe M.2 2280 PCIe 4.0 x4 NVMe; hỗ trợ SSD PCIe Gen3 hoặc Gen4 |
| Cổng/khe trên main | 1 khe RAM SO-DIMM, 1 khe SSD M.2 2280, đầu pin, màn hình eDP, bàn phím, touchpad, loa, quạt, webcam, DC-in và bo I/O |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps, 1 USB-C 3.2 Gen 1 5Gbps truyền dữ liệu, 1 USB-A 2.0, 1 HDMI 1.4, 1 audio 3.5mm và 1 cổng nguồn DC-in |
| Màn hình tương thích | X1404VA: 14 inch FHD 1920×1080 60Hz; X1504VA: 15,6 inch FHD 1920×1080 60Hz; X1704VA: 17,3 inch FHD 1920×1080 60Hz; không cảm ứng ở cấu hình phổ biến |
| Pin | X1404VA/X1504VA: pin Li-ion 3 cell 42Wh; X1704VA: pin Li-ion 3 cell 50Wh |
| Sạc | Adapter Asus 45W, đầu nguồn DC tròn |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Sạc 45W, jack DC-in, pin, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter chuẩn, ngắt pin, kiểm jack DC và đo dòng chờ. |
| Cắm sạc chập chờn | Đầu sạc, jack DC, cáp nguồn, MOSFET đầu vào hoặc mạch nhận diện. | Đổi adapter, lay nhẹ đầu cắm, đo điện áp trước và sau MOSFET đầu vào. |
| Treo logo hoặc khởi động lặp | BIOS, RAM, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, thử RAM SO-DIMM, reset BIOS và theo dõi trình tự khởi động. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, RAM onboard, nguồn RAM, BIOS hoặc CPU. | Thử thanh RAM chuẩn, vệ sinh khe, kiểm nhận diện RAM onboard và nguồn bộ nhớ. |
| Không nhận SSD | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI, kiểm đèn nền, nguồn panel và đầu cáp màn hình. |
| USB/HDMI mất kết nối | Cổng, linh kiện bảo vệ, controller, driver, BIOS hoặc nguồn I/O. | Thử thiết bị khác, kiểm chân cổng, nguồn và nhận diện trong hệ điều hành. |
| Máy nóng hoặc tự tắt | Bụi, quạt, keo tản, heatpipe, nguồn CPU hoặc tải nền. | Vệ sinh, thay keo, kiểm quạt, nhiệt độ và công suất khi chạy tải. |
| Máy vào nước | Oxy hóa mạch sạc, USB, bàn phím, nguồn RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, sạc 45W, RAM onboard, khe SO-DIMM, SSD, màn hình, HDMI, USB-A, USB-C, audio, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, USB, SSD, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 45W, pin, RAM SO-DIMM, RAM onboard, SSD, BIOS, màn hình, Wi-Fi và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh X1404VA, X1504VA hoặc X1704VA, i5-1335U, PCB X1404ZA, revision và dung lượng RAM onboard.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn sử dụng adapter đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch X1404ZA đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Asus Vivobook X1404VA X1504VA X1704VA nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do sạc không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main X1404ZA có CPU và RAM onboard, đầu cáp mảnh và khe SO-DIMM nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main này dùng cho những model nào?
Dùng cho Asus Vivobook X1404VA, X1504VA và X1704VA khi đúng CPU i5-1335U, PCB X1404ZA, revision và vị trí đầu cáp.
Vì sao máy X1504VA hoặc X1704VA lại ghi main X1404ZA?
Asus sử dụng chung một nền thiết kế bo mạch cho nhiều kích thước máy. Vì vậy mã in trên PCB có thể là X1404ZA MAIN BOARD dù model vỏ máy là X1504VA hoặc X1704VA.
CPU i5-1335U có bao nhiêu nhân và luồng?
Intel Core i5-1335U có 10 nhân, 12 luồng, Turbo tối đa 4,60GHz và 12MB cache.
Main này có GPU NVIDIA rời không?
Không. Main trong bài là bản UMA dùng đồ họa Intel tích hợp và không có chip GPU hoặc VRAM NVIDIA rời.
RAM có nâng cấp được không?
Có. Main có RAM DDR4 onboard và một khe SO-DIMM; cấu hình phổ biến hỗ trợ tổng dung lượng hệ thống tối đa 16GB.
Khi nào đồ họa hiển thị Intel Iris Xe?
CPU i5-1335U hỗ trợ đồ họa Iris Xe-eligible. Hệ thống cần bộ nhớ hoạt động kênh đôi; cấu hình một kênh có thể hiển thị Intel UHD Graphics.
Máy dùng SSD nào?
Máy dùng một SSD M.2 2280 PCIe NVMe và khe hỗ trợ giao tiếp PCIe 4.0 x4.
Cổng USB-C có sạc hoặc xuất hình không?
Trên cấu hình X1404VA/X1504VA/X1704VA phổ biến, USB-C 3.2 Gen 1 dùng truyền dữ liệu; máy sạc qua cổng DC-in riêng và xuất hình qua HDMI 1.4.
Ba model có dùng chung màn hình không?
Không. X1404VA dùng màn 14 inch, X1504VA dùng 15,6 inch và X1704VA dùng 17,3 inch; cáp và cụm màn phải theo đúng kích thước máy.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
