Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Acer Nitro 5 AN515-54 / Nitro 7 AN715-51 / Aspire 7 A715-74G
- Mã main
- Compal EH5VF · LA-H501P · Rev 1A
- CPU
- Intel Core i7-9750H
- GPU / VGA
- NVIDIA GeForce GTX 1650 4GB GDDR5
- RAM
- 2 khe SO-DIMM DDR4-2666
- Lưu trữ
- M.2 PCIe NVMe + SATA 2.5″; AN515-54 hỗ trợ 2 khe M.2
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Acer Nitro 5 AN515-54 / Nitro 7 AN715-51 / Aspire 7 A715-74G | Core i7-9750H | GTX 1650 4GB | LA-H501P

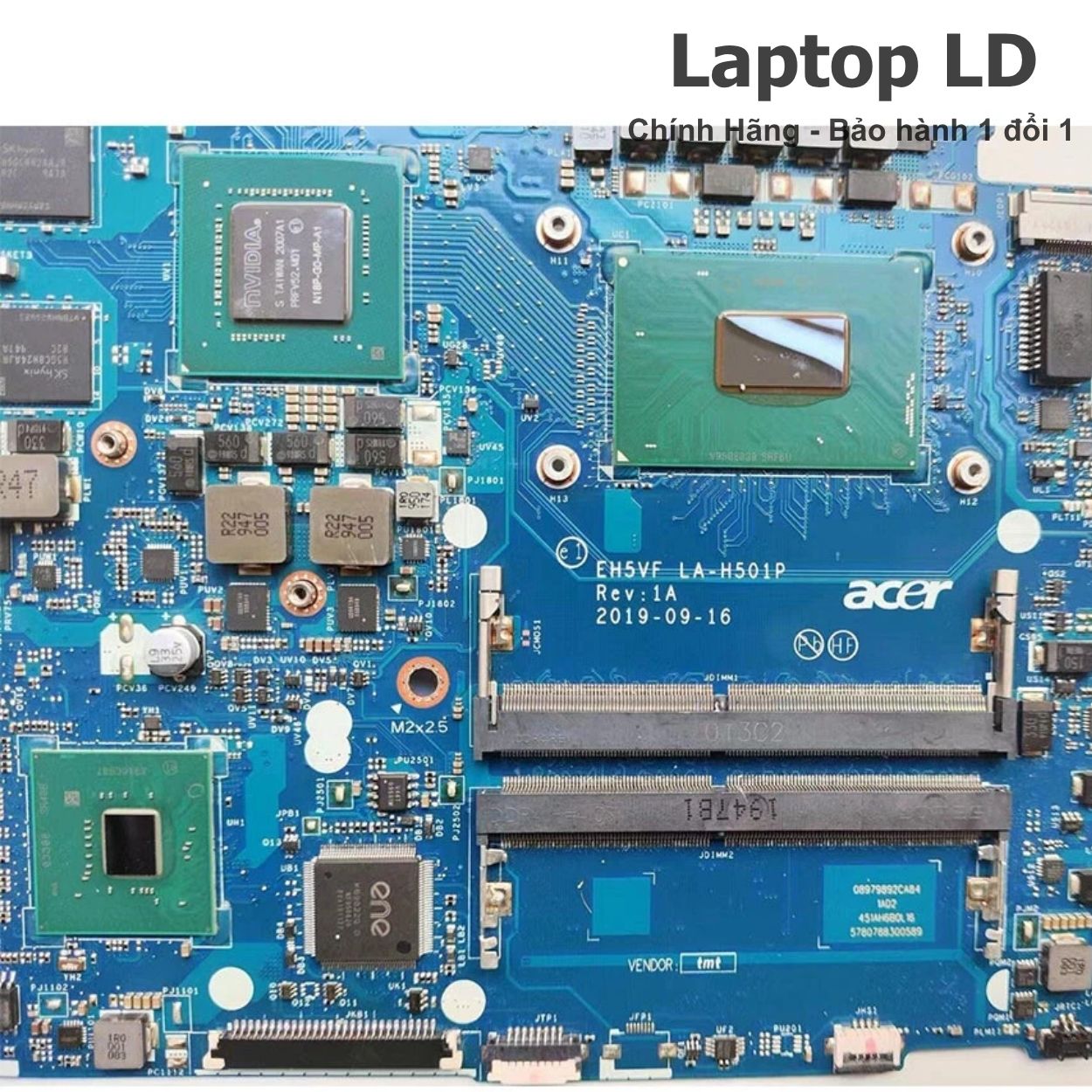

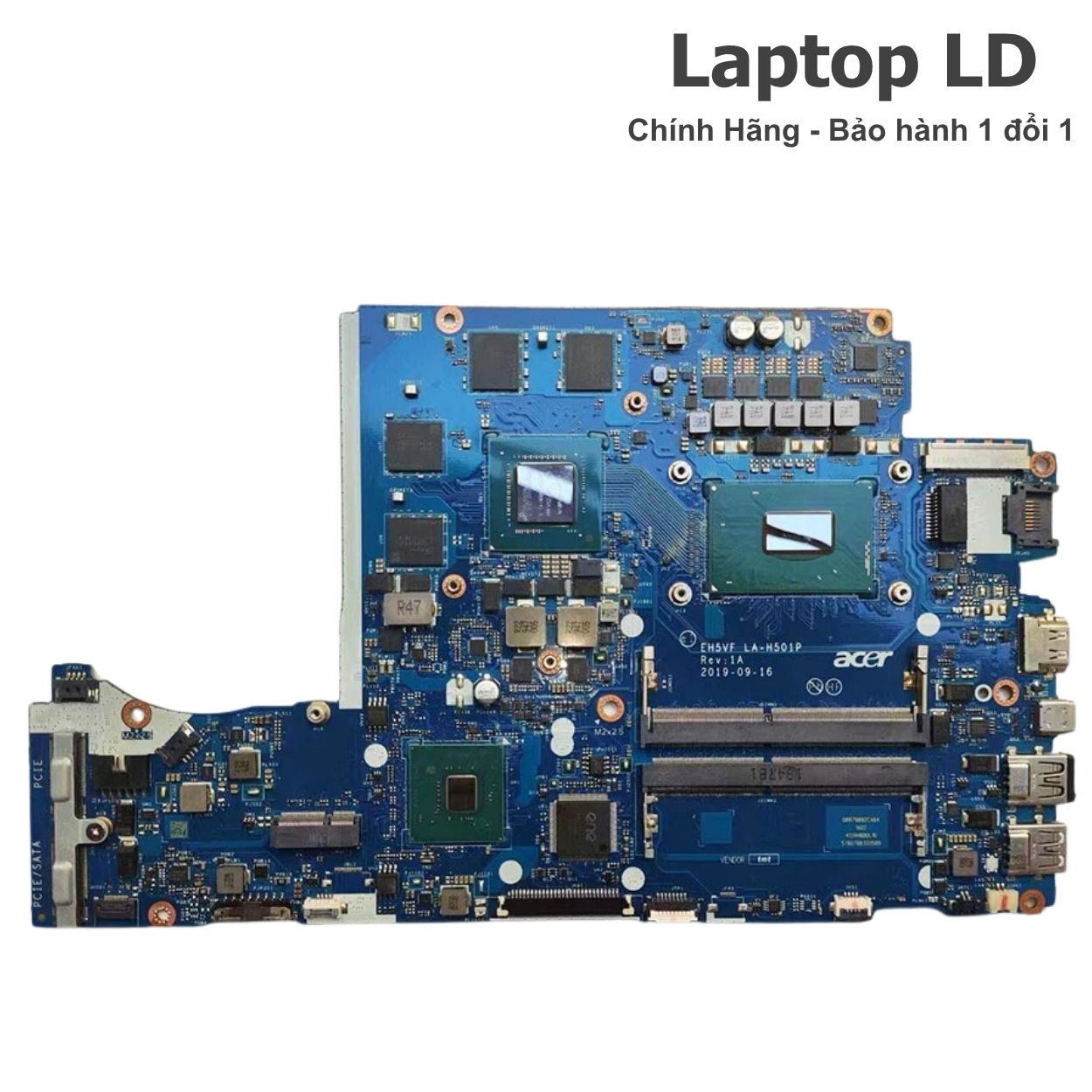

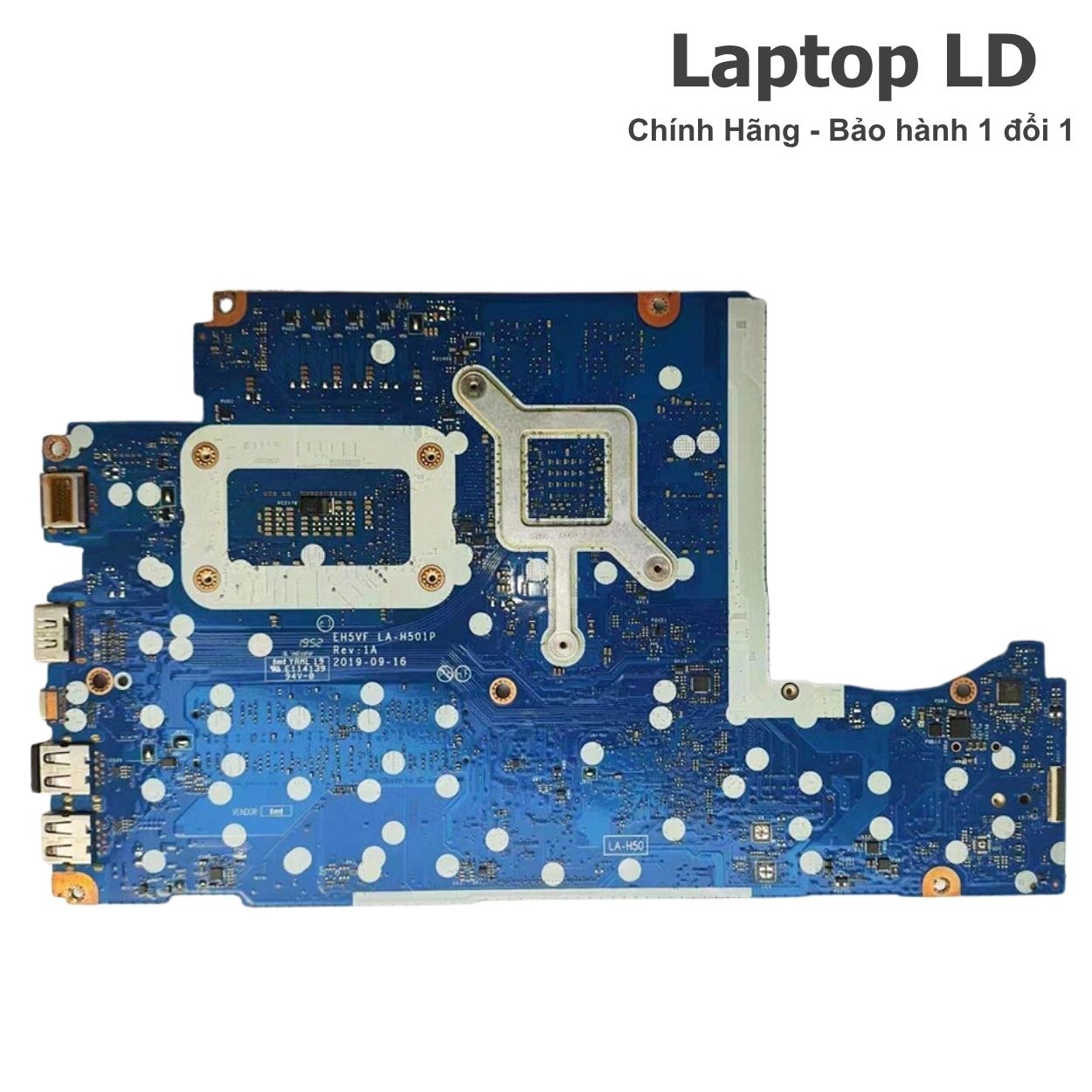

Mainboard Compal EH5VF LA-H501P Rev 1A dùng trên Acer Nitro 5 AN515-54, Nitro 7 AN715-51 và Aspire 7 A715-74G, với Intel Core i7-9750H và NVIDIA GeForce GTX 1650 4GB GDDR5. Acer part NB.Q5911.004 được xác minh đúng cấu hình i7-9750H + GTX 1650; NB.Q5911.006 là part tương thích cùng cấu hình trên một số SKU.

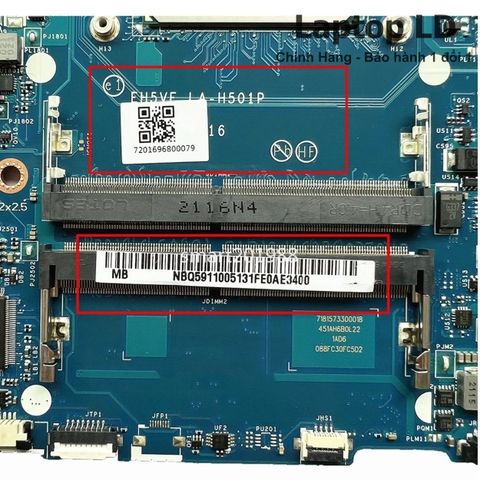

Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, marking EH5VF LA-H501P Rev 1A, tem Acer P/N, CPU i7-9750H, GPU GTX 1650 và bố trí cổng/cáp theo đúng chassis trước khi gửi hàng.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: LA-H501P Rev 1A là platform EH5VF hỗ trợ i5-9300H/i7-9750H và GPU GTX 1050 3GB hoặc GTX 1650 4GB. Bản trong bài khóa theo i7-9750H + GTX 1650 4GB; không gộp với LA-H431P dùng GTX 1660 Ti/RTX 2060.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Acer Nitro 5 AN515-54 / Nitro 7 AN715-51 / Aspire 7 A715-74G
- Mã main / PCB
- Compal EH5VF · LA-H501P
- CPU / SoC
- Intel Core i7-9750H
- RAM / bộ nhớ
- 2 khe SO-DIMM DDR4-2666 · tối đa 32GB
- GPU / VGA
- NVIDIA GeForce GTX 1650 4GB GDDR5 + Intel UHD Graphics 630
- SSD / lưu trữ
- M.2 PCIe NVMe + SATA 2.5″; AN515-54 hỗ trợ 2 khe M.2
- Cổng ngoài
- Nền tảng có USB-C USB 3.1 Gen 1 5Gbps, 2× USB-A 5Gbps, 1× USB 2.0, HDMI, RJ-45 Gigabit LAN, audio combo và DC-in. Trên AN515-54/AN715-51 USB-C chủ yếu là data; tài liệu A715-74G có SKU hỗ trợ DisplayPort qua USB-C, vì vậy cần theo đúng chassis/part.
- Không dây
- Module WLAN M.2 rời. AN515-54/AN715-51 phổ biến Intel Wireless-AC 9560 2×2 + Bluetooth 5.0; A715-74G có SKU dùng Intel Wi-Fi 6 AX200, nên cần đối chiếu module theo máy.
Thông số kỹ thuật bổ sung
| Board revision | Compal EH5VF · LA-H501P Rev 1A · schematic dated 2019-02-22. Platform dùng Intel HM370 và 2 khe DDR4 SO-DIMM. |
|---|---|

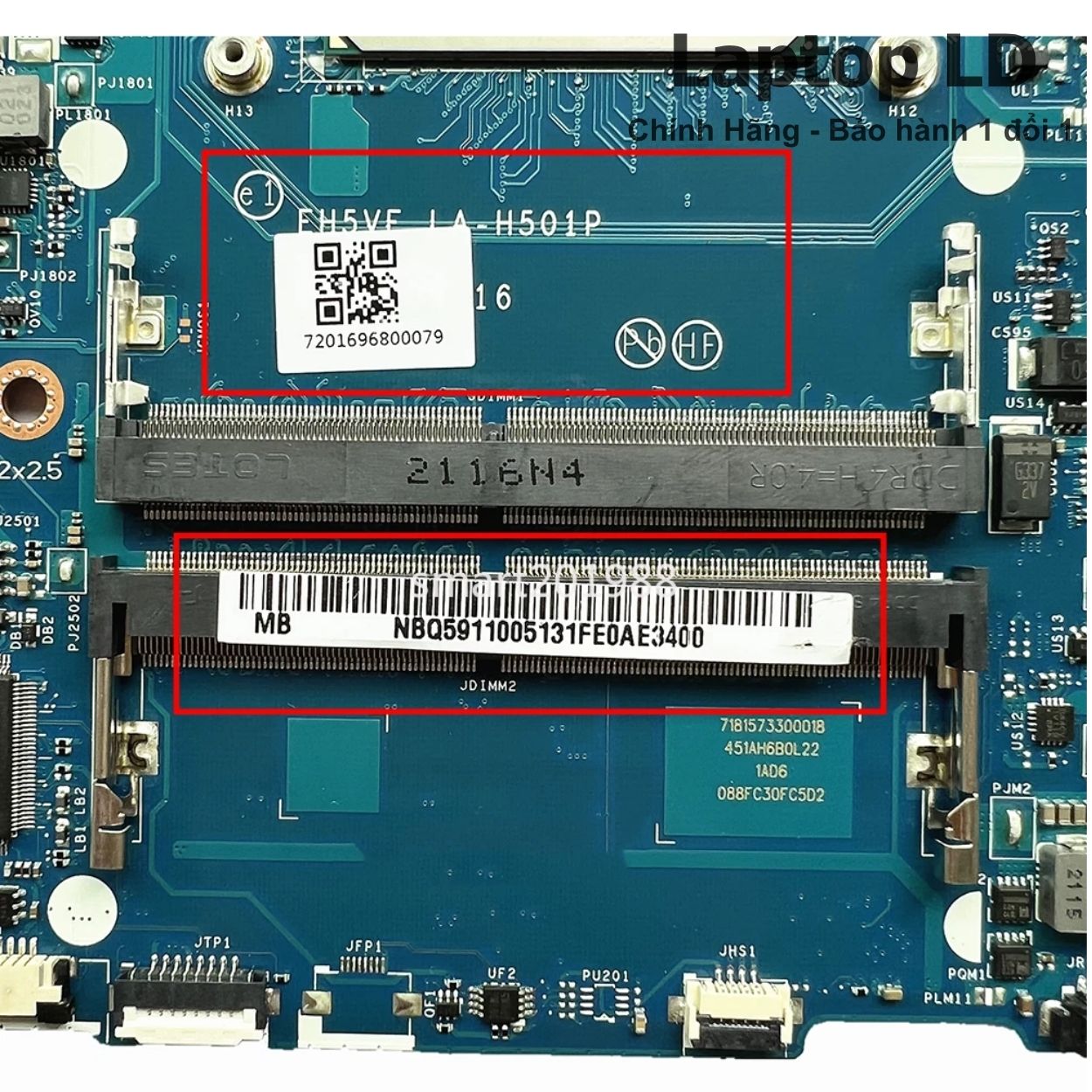

| OEM part / FRU / SPS / DP/N | Acer NB.Q5911.004 — main i7-9750H + GTX 1650 4GB; NB.Q5911.006 được các nguồn phụ tùng Acer liệt kê là compatible part cùng cấu hình. Khi giao cần ưu tiên tem P/N thực tế trên bo. |
| Kết nối / I/O đặc trưng | 2 khe DDR4-2400/2666 SO-DIMM; tối đa 32GB theo Acer/Kingston. Platform có PCIe Gen3 x4 cho M.2 và SATA 6Gb/s; AN515-54 hỗ trợ 2 khe M.2 (một NVMe-only, một NVMe/SATA) cùng bay SATA 2.5″. |
| BIOS / firmware | AN515-54 có BIOS Acer V1.33 đã xác minh là bản phát hành cuối của nhánh này, ngày 17/11/2020. Vì bài bao phủ thêm AN715-51 và A715-74G, không cross-flash BIOS giữa model; phải tra đúng SNID/model trên Acer Support và sao lưu dump gốc trước khi xử lý firmware cấp main. |
| Tản nhiệt / adapter | Acer có adapter chính hãng 180W, 19.5V tương thích AN515-54 và AN715-51. Bản GTX 1650 cần đúng cụm quạt/heatpipe dGPU; với A715-74G nên đối chiếu adapter theo SKU/chassis trước khi giao. |

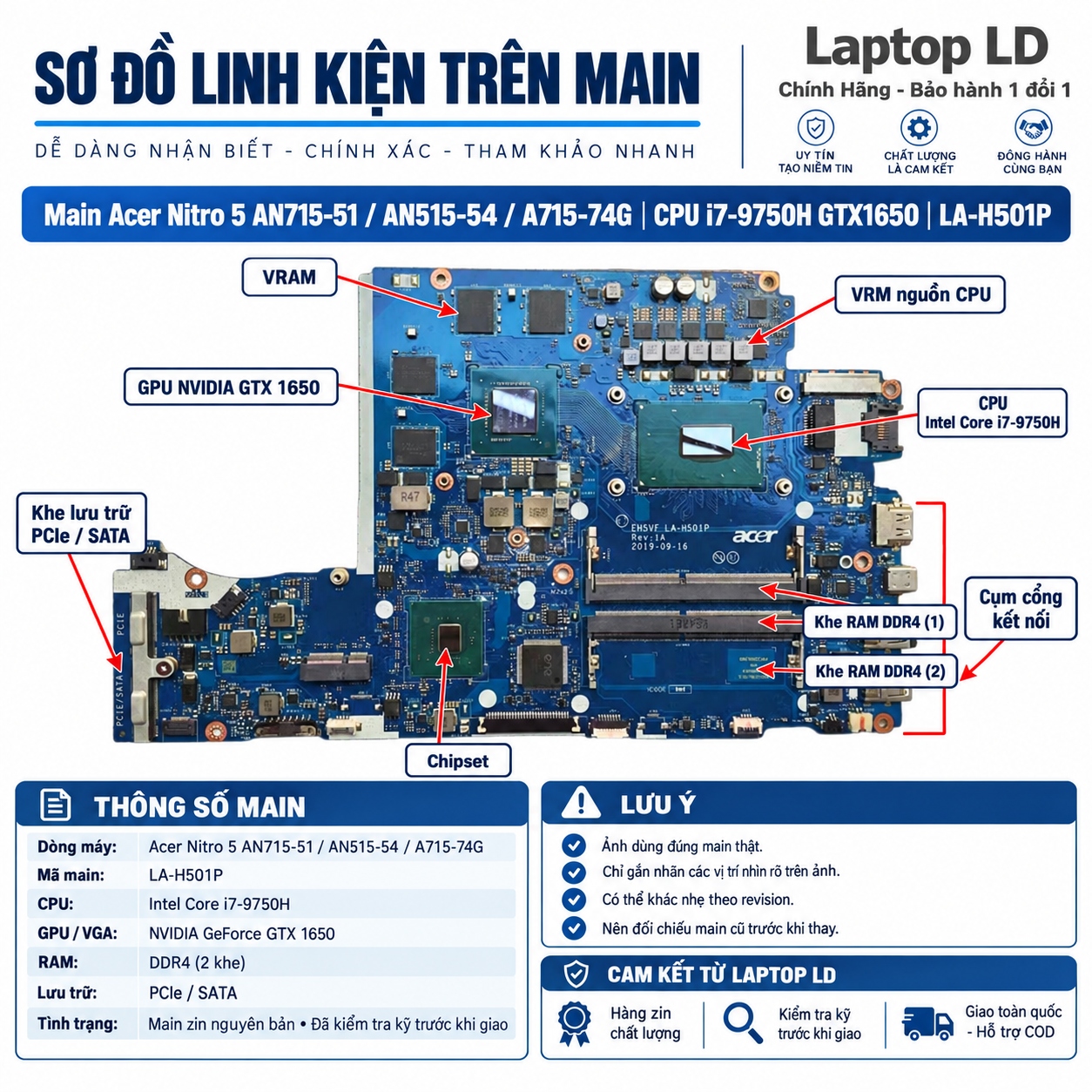

| Ghi chú cấu hình | Core i7-9750H, Intel UHD 630, GTX 1650 và 4GB GDDR5 được hàn trực tiếp trên main. RAM SO-DIMM, SSD M.2, ổ SATA 2.5″ và card Wi-Fi là linh kiện rời. Một số khác biệt I/O, Wi-Fi và storage bracket phụ thuộc chassis AN515-54, AN715-51 hoặc A715-74G. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — i7-9750H + GTX 1650 | Intel Core i7-9750H | 2 khe DDR4-2666 · tối đa 32GB | EH5VF LA-H501P Rev 1A · GTX 1650 4GB · Acer NB.Q5911.004 / NB.Q5911.006 |
| Biến thể dễ nhầm — i7-9750H + GTX 1050 | Intel Core i7-9750H | 2 khe DDR4-2666 · cùng họ EH5VF | LA-H501P Rev 1A nhưng GTX 1050 3GB · Acer P/N NB.Q5A11.004 · không thay chéo theo CPU đơn thuần |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn, bấm nút nguồn không phản ứng | Adapter, jack DC-in, pin, nguồn chờ, EC/KBC, mạch sạc hoặc chạm chập trên main. | Thử adapter Acer đúng công suất, cô lập pin và thiết bị rời; kiểm tra điện áp đầu vào, nguồn chờ và dòng tiêu thụ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, không POST | RAM/khe SO-DIMM, BIOS/ME, màn hình/cáp eDP, nguồn CPU/GPU hoặc lỗi phần cứng trên bo. | Thử RAM tốt ở từng khe, kiểm tra màn ngoài qua HDMI và trạng thái POST; xác minh BIOS đúng model trước khi khoanh vùng CPU/GPU hoặc đường màn hình. |
| Không nhận RAM hoặc chỉ nhận một khe SO-DIMM | Thanh RAM, tiếp xúc khe, nguồn bộ nhớ, đường tín hiệu hoặc bộ điều khiển nhớ trong CPU. | Dùng RAM DDR4-2666 đã biết tốt, đổi chéo hai khe và kiểm tra dung lượng trong BIOS để phân biệt lỗi module, socket hay đường RAM trên main. |
| Không nhận SSD M.2 hoặc ổ SATA 2.5″ | SSD/HDD, socket M.2, cáp SATA, nguồn cấp, đường PCIe/SATA hoặc thiết lập BIOS. | Thử SSD NVMe/SATA đã biết tốt, kiểm tra đúng khe M.2, cáp/bracket 2.5 inch và thiết lập BIOS trước khi xác định lỗi đường lưu trữ. |
| Không sạc pin hoặc nhận adapter không ổn định | Adapter, jack DC-in, pin, mạch sạc hoặc firmware EC/BIOS. | Đối chiếu adapter Acer đúng công suất, kiểm tra jack nguồn và pin; đo mạch sạc và tín hiệu nhận adapter trước khi kết luận lỗi main. |
| Treo, reset, sọc hình hoặc không nhận GTX 1650 khi tải | Driver/BIOS, tản nhiệt, nguồn GPU, VRAM GDDR5 hoặc chip GTX 1650 trên main. | Kiểm tra Intel UHD trước, cài đúng driver NVIDIA, theo dõi nhiệt/quạt và chạy tải GPU có kiểm soát để phân biệt lỗi phần mềm với mạch GTX 1650/VRAM. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Đối chiếu chính xác LA-H501P Rev 1A, Acer P/N, GPU GTX 1650 và chassis AN515-54/AN715-51/A715-74G; chuyển đúng RAM, SSD, SATA, WLAN và cụm tản nhiệt. Sau lắp vào BIOS xác nhận i7-9750H, RAM, SSD rồi kiểm tra Intel UHD/GTX 1650, HDMI, USB-C, USB-A, LAN, Wi-Fi/Bluetooth và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Acer AN515-54 AN715-51 A715-74G i7-9750H GTX1650 LA-H501P
LA-H501P có dùng chung cho AN515-54, AN715-51 và A715-74G không?
Có căn cứ kỹ thuật cho cùng platform EH5VF LA-H501P Rev 1A trên cả ba dòng. Tuy nhiên chassis và Acer P/N có thể khác, nên Laptop LD vẫn đối chiếu tem part, revision và bố trí đầu nối trước khi giao.
Bản i7-9750H LA-H501P trong bài dùng GPU gì?

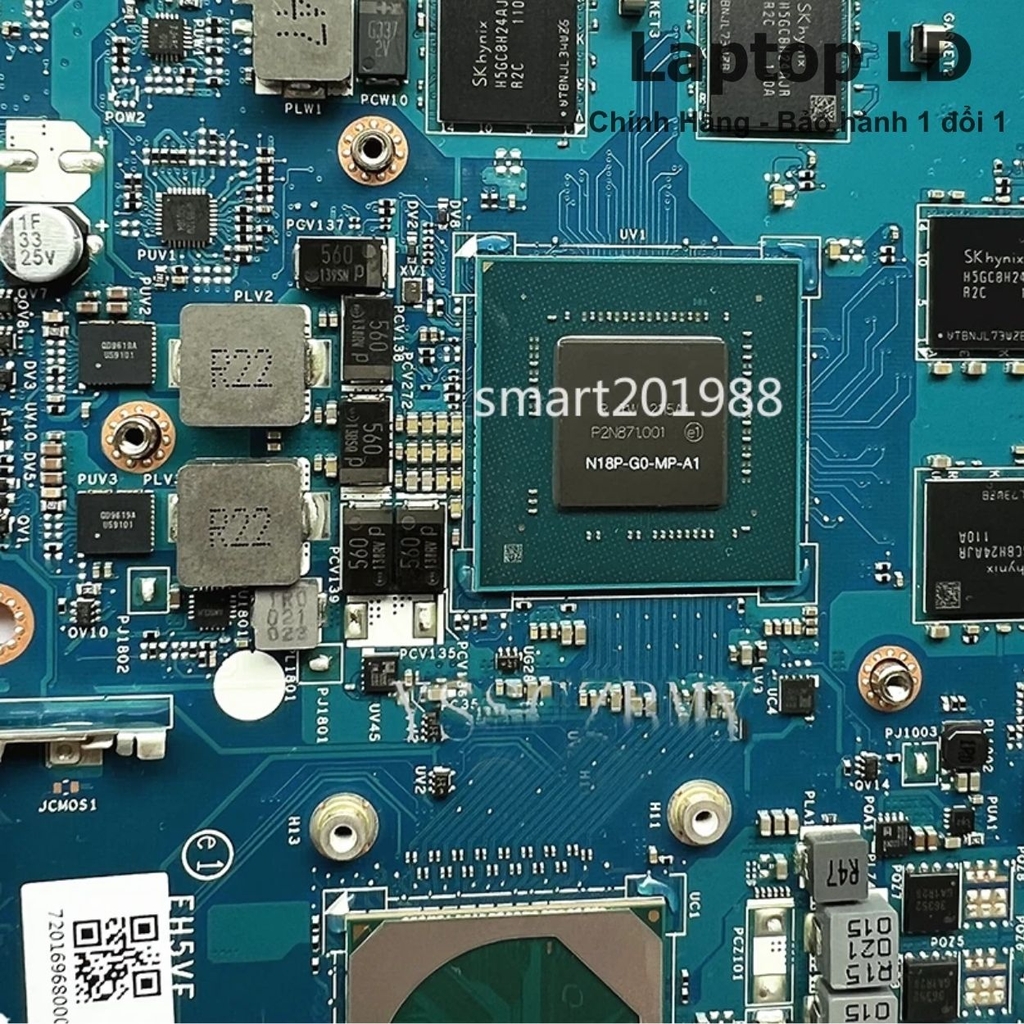

Bản trong bài dùng NVIDIA GeForce GTX 1650 4GB GDDR5, chip N18P-G0-MP-A1. LA-H501P còn có biến thể GTX 1050 3GB nên không thể nhìn CPU i7-9750H rồi kết luận GPU.
RAM và SSD của platform này nâng cấp thế nào?
Có 2 khe DDR4 SO-DIMM, Acer/Kingston công bố tối đa 32GB. AN515-54 có hai khe M.2 và bay SATA 2.5 inch; với AN715-51/A715-74G cần kiểm đúng chassis/bracket nhưng đều hỗ trợ M.2 PCIe và lưu trữ SATA theo cấu hình.
Main được kiểm tra và bảo hành như thế nào?
Main được kiểm tra nguồn, POST/BIOS, RAM, SSD/SATA, sạc, Intel UHD/GTX 1650, LAN và các cổng trước khi giao. Laptop LD áp dụng 1 đổi 1 trong 30 ngày theo chính sách công khai và hỗ trợ đối chiếu main cũ trước khi lắp.
